电子电路的调试方法与技巧徐兴华，刘志刚１电子电路的调试所谓电子电路的调试，就是以达到电路设计指标为目的而进行的一系列的“测量→判断→调整→再测量”反复进行的过程。
电路测试和调整是电子设备的一个重要环节。
通过调试发现和纠正设计方案的不足和安装的不合理，然后采取措施加以改进，使电子电路或电子装置达到预定的技术指标。
调试前要作好仪器仪表的准备工作：①根据调试内容选用合格的仪器仪表；②检查仪器仪表有无故障，量程和精度应能满足调试要求，并熟练掌握仪器仪表的正确使用；③将仪器仪表放置整齐，经常用来读取信号的仪器应放置于便于观察的位置。
1.1 调试前的准备工作⑴技术文件的准备。
技术文件是产品调试工作的依据。
调试之前应准备好下列文件：产品技术条件和技术说明书、电气原理图、调试工艺文件等。
调试人员应仔细阅读调试说明及调试工艺文件，熟悉整机工作原理，技术条件及有关指标，了解各参数的调试方法和步骤。
⑵仪器仪表的放置和使用。
按照技术条件的规定，准备好测试所需的各类仪器设备。
调试过程中使用的仪器仪表应是经过计量并在有效期之内的。
但在使用前仍需进行检查，是否符合技术文件规定的要求，尤其是能否满足测试精度的需要。
检查合格后，应掌握这些仪器的正确使用方法并能熟练地进行操作。
调试前，仪器应整齐地放置在工作台或专用的仪器车上，放置应符合调试工作的要求。
调试常用的仪器仪表有：示波器、万用表、稳压电源、信号发生器、扫频仪器、电子电压表或交流毫伏表等。
⑶被调试产品的准备。
产品装配完毕后，并经检查符合要求后，方可送交调试。
根据产品的不同，有的可直接进行整机调试，有的则需要进行分机调试，然后再进行总装总调。
调试人员在工作前应检查产品的工序卡，查看是否有工序遗漏或签署不完整、无检验合格章等现象，产品可调元件是否连接可靠等。
此外，在通电前，应检查设备各电源输入端有无短路现象。
⑷调试场地的准备。
调试场地应按要求布置整洁。
调试大型机高压部分时，应在机器周围铺设好合乎规定的地板或绝缘胶垫，并将工作场地用拉网围好，必要时可加“高压危险”的警告牌，备好放电棒。
电子电路调试方法调试包括测试和调整两个方面。
所谓电子电路的调试，是以达到电路设计指标为目的而进行的一系列的测量一推断一调整一再测量的反复进行过程。
为了使调试顺当进行，设计的电路图上应当标明各点的电位值，相应的波形图以及其它主要数据。
调试方法通常采纳先分调后联调（总调）。
我们知道，任何简单电路都是由一些基本单元电路组成的，因此，调试时可以循着信号的流程，逐级调整各单元电路，使其参数基本符合设计指标。
这种调试方法的核心是，把组成电路的各功能块（或基本单元电路）先调试好，并在此基础上逐步扩大调试范围，最终完成整机调试。
采纳先分调后联调的优点是，能准时发觉问题和解决问题。
新设计的电路一般采纳此方法。
对于包括模拟电路、数字电路和微机系统的电子装置更应采纳这种方法进行调试。
由于只有把三部分分开调试后，分别达到设计指标，并经过信号及电平转换电路后才能实现整机联调。
否则，由于各电路要求的输入、输出电压和波形不匹配，盲目进行联调，就可能造成大量的器件损坏。
除了上述方法外，对于已定型的产品和需要相互协作才能运行的产品也可采纳一次性调试。
根据上述调试电路原则，详细调试步骤如下：一、通电观看把经过精确测量的电源接入电路。
观看有无特别现象，包括有无冒烟，是否有特别气味，手摸元器件是否发烫，电源是否有短路现象等。
假如消失特别，应马上切断电源，待排解故障后才能再通电。
然后测量各路总电源电压和各器件的引脚的电源电压，以保证元器件正常工作。
通过通电观看，认为电路初步工作正常，就可转入正常调试。
二、静态调试沟通、直流并存是电子电路工作的一个重要特点。
一般状况下，直流为沟通服务，直流是电路工作的基础。
因此，电子电路的调试有静态调试和动态调试之分。
静态调试一般是指在没有外加信号的条件下所进行的直流测试和调整过程。
例如，通过静态测试模拟电路的静态的工作点，数字电路的各输入端和输出端的高、低电平值及规律关系等，可以准时发觉已经损坏的元器件，推断电路工作状况，并准时调整电路参数，使电路工作状态符合设计要求。
电子电路设计制作常用调试方法与步骤摘要：电子电路设计与调试是理论与实践相结合的重要阶段。
即使根据电路的理论参数进行设计，电子设备的最佳性能也难以达到预期的性能。
由于人们在设计中不能综合考虑各种复杂的客观因素（如元件的误差值、设备参数的离散性、分布参数的影响等），必须通过安装调试，找出并纠正方案设计中的不足，并采取相应的改进措施，以达到预期的技术目标。
关键词：电子电路；调试设计；方法步骤一、引言在社会发展中，电子设备得到了广泛的应用。
在电子电路的设计中，必须根据电子电路的设计原则进行调试。
在调试中，我们需要掌握相关的调试方法，了解一些调试方法，并在实际的电子电路设计中做好工作，以满足实际生产的需要。
本文介绍了电子电路的设计调试步骤和具体的调试方法，以帮助提高电子电路的设计质量。
二、电子电路设计制作中调试方法介绍电子电路设计是电子工业中的重要课题之一。
在使用电子技术时，人们需要做出合理的布局，以便将理论与实践相结合，有效地安排电路安装的整个过程。
在这种情况下，员工可以将他们的想象力转化为目标，可以实现合理的电路设计和实现过程。
这种变化也是员工在日常生活中发现电子技术无限潜力的原因。
在理论和实践的基础上，可以验证概念设计的有效性，优化概念设计的内容，不断完善指标体系。
电子电路的调试主要是为了达到初步规划的目的，以便我们能够进行合理的分析、判断和测量，确保这一系列操作的安全。
电子电路设计的调试过程可以使工作人员及时了解系统的内部问题。
电子电路设计与调试是电子设备的关键部分。
它可以使设备按照预定的目标进行调试后达到最佳的调试效果。
三、电子电路设计常用调试方法电子产品的正常运行与电子电路设计的质量密切相关。
为了充分发挥电子产品的价值和优势，我们必须重视电子电路的设计和调试，以确保电子电路设计的质量和电子产品的正常运行。
电子电路的设计和调试需要使用万用表、示波器和逻辑分析仪等专业设备，以有效提高调试精度和工作效率。
电子电路设计常用调试方法与步骤汇报人：日期:•电子电路设计概述•常用调试方法•调试步骤与技巧目录•常见问题分析与解决方法•调试工具与设备使用指南•调试安全注意事项与规范要求01电子电路设计概述由电子元器件、导线、接口等组成的电路，用于实现特定功能或系统。
电子电路根据需求分析、电路原理图设计、布局布线、仿真验证等步骤，完成电子电路的设计。
设计流程电子电路设计基本概念明确设计目标、功能要求、性能指标等，为后续设计提供依据。
需求分析根据需求分析，使用电路原理图软件绘制电路原理图，包括元器件的选择、连接方式等。
电路原理图设计将电路原理图转化为实际电路板，进行元器件的布局和布线，确保电路板的可制造性和可靠性。
布局布线使用仿真软件对电路进行模拟验证，确保电路功能和性能符合设计要求。
仿真验证电子电路设计流程电路原理图设计软件如Altium Designer、Eagle等，用于绘制电路原理图和进行元器件的选型。
布局布线软件如Cadence OrCAD、MentorGraphics等，用于将电路原理图转化为实际电路板，进行元器件的布局和布线。
仿真软件如Multisim、Proteus等，用于对电路进行模拟验证，确保电路功能和性能符合设计要求。
电子电路设计常用工具02常用调试方法通过观察电路板、元器件、连接线等是否有异常，初步判断故障可能的位置。
直观检查法电压测量法电阻测量法使用万用表测量电路中关键点的电压，与正常值进行比较，判断是否存在电压异常。
通过测量电路中关键点的电阻值，判断是否存在开路、短路或阻值异常。
030201根据数字电路的逻辑关系，通过逻辑分析仪等工具，对电路进行逐级排查。
逻辑分析法使用示波器观察数字信号的波形，判断信号是否正常。
波形观察法通过观察电路的状态，如触发器的状态、寄存器的状态等，判断电路的工作状态是否正常。
状态分析法将混合电路按照模拟和数字部分分成不同的模块，分别进行调试。
在混合电路中，将模拟和数字部分集成在一起进行调试，通过观察整体性能来判断故障位置。

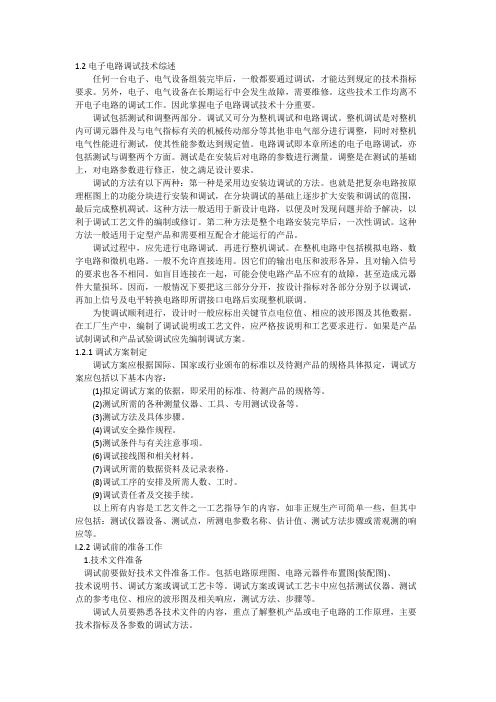

1.2电子电路调试技术综述任何一台电子、电气设备组装完毕后，一般都要通过调试，才能达到规定的技术指标要求。
另外，电子、电气设备在长期运行中会发生故障，需要维修。
这些技术工作均离不开电子电路的调试工作。
因此掌握电子电路调试技术十分重要。
调试包括测试和调整两部分。
调试又可分为整机调试和电路调试。
整机调试是对整机内可调元器件及与电气指标有关的机械传动部分等其他非电气部分进行调整，同时对整机电气性能进行测试，使其性能参数达到规定值。
电路调试即本章所述的电子电路调试，亦包括测试与调整两个方面。
测试是在安装后对电路的参数进行测量。
调整是在测试的基础上，对电路参数进行修正，使之满足设计要求。
调试的方法有以下两种：第一种是采用边安装边调试的方法。
也就是把复杂电路按原理框图上的功能分块进行安装和调试，在分块调试的基础上逐步扩大安装和调试的范围，最后完成整机凋试。
这种方法一般适用于新设计电路，以便及时发现问题并给予解决，以利于调试工艺文件的编制或修订。
第二种方法是整个电路安装完毕后，一次性调试。
这种方法一般适用于定型产品和需要相互配合才能运行的产品。
调试过程中，应先进行电路调试．再进行整机调试。
在整机电路中包括模拟电路、数字电路和微机电路。
一般不允许直接连用。
因它们的输出电压和波形各异，且对输入信号的要求也各不相同。
如盲目连接在一起，可能会使电路产品不应有的故障，甚至造成元器件大量损坏。
因而，一般情况下要把这三部分分开，按设计指标对各部分分别予以调试，再加上信号及电平转换电路即所谓接口电路后实现整机联调。
为使调试顺利进行，设计时一般应标出关键节点电位值、相应的波形图及其他数据。
在工厂生产中，编制了调试说明或工艺文件，应严格按说明和工艺要求进行。
如果是产品试制调试和产品试验调试应先编制调试方案。
1.2.1调试方案制定调试方案应根据国际、国家或行业颁布的标准以及待测产品的规格具体拟定，调试方案应包括以下基本内容：(1)拟定调试方案的依据，即采用的标准、待测产品的规格等。
电子电路设计常用调试方法与步骤研究2023-10-27•电子电路设计概述•常用调试方法•调试步骤研究•调试工具与技术•电子电路设计调试实例分析目•研究展望与未来发展趋势录01电子电路设计概述电子电路的定义电子电路是物理学中一个分支，它研究如何通过组合和优化电子元件来实现特定功能。
电子电路的分类电子电路可以根据其组成元件、运行原理和功能用途等不同方面进行分类。
电子电路的定义与分类首先需要明确设计目标，包括实现的功能、性能指标等。
电子电路设计的基本流程明确设计目标根据设计目标，选择合适的设计方案，包括电路拓扑结构、元件型号和参数等。
制定设计方案利用电路仿真软件对设计方案进行模拟，根据仿真结果调整元件参数或更换元件，直至达到最优性能。
电路仿真与优化电子电路设计的重要性电子电路设计是现代电子产品开发的核心环节，直接决定了产品的性能、成本和可靠性。
电子电路设计的挑战随着电子产品对性能和功能要求的不断提高，电子电路设计面临着设计复杂度增加、元件参数变化等问题，如何提高设计效率和降低成本成为当前的主要挑战。
电子电路设计的重要性和挑战02常用调试方法直接观察法总结词通过直接观察电子电路的外观和运行状态，判断是否存在异常情况。
详细描述直接观察法是一种基本的调试方法，适用于电子电路设计的初步调试。
通过观察电子电路的外观，检查组件是否正确连接，线路是否正确焊接，以及检查电源、输入和输出端是否正常工作。
此外，还要观察电子电路运行时的状态，如是否有烟雾、异味、过热等现象，以便及时发现并解决问题。
信号注入法总结词通过注入信号来检查电子电路的响应和输出是否正常。
详细描述信号注入法是一种常用的调试方法，通过在电子电路的输入端注入信号，然后观察和测量输出端的响应，以判断电子电路的功能是否正常。
在信号注入法中，通常需要使用信号发生器和示波器等工具，以便精确控制和测量信号的参数，如频率、幅度等。
通过逐步缩小排查范围，逼近并找出问题所在。
电子电路的调试以及故障处理探讨电子电路的调试和故障处理是电子工程师日常工作中非常重要的一部分。
调试是指在电子电路设计完成后，对电路进行功能验证、性能调整和参数优化等工作。
而故障处理则是指在电子电路出现故障时，通过一系列的排查和修复措施，找到并修复故障。
本文将就电子电路的调试和故障处理进行探讨。
首先，电子电路的调试过程一般包括以下几个步骤。
1.检查电路连接：在电子电路调试之前，首先要检查电路的连接，确保电路的各个部分正确连接，并且无短路或开路等问题。
2.电路供电：接下来，需要给电路供电，一般使用电源或电池进行供电。
在供电之前，要确保电源的电压和电流满足电路的需求，并采取相应的保护措施，如使用稳压电路。
3.信号输入：接通电源之后，需要给电路输入相应的信号，以观察电路的响应和功能。
信号输入可以通过信号发生器或者传感器等设备进行。
4.信号输出：通过观察电路的输出信号，可以判断电路的工作状态和性能是否满足要求。
通常使用示波器等仪器观察信号的波形、频率、幅度等特征。
5.参数调整和优化：在观察电路的输出信号后，如果发现信号不满足要求，需要对电路进行参数调整和优化。
这可能包括调整电阻、电容、电感等元件的数值，或者更换元件。
在进行电子电路调试时，还需要注意一些常见问题和注意事项。
1.注意触摸电路元件时的静电防护，避免静电对电路的损坏。
2.注意测量仪器的精度和准确性，以确保观察到的信号是正确的。
3.注意电路的工作范围和工作条件，避免超过元件的额定参数，导致元件损坏。
4.在调试时，可以使用一些辅助工具，如多功能电源、逻辑分析仪等，来辅助观察和分析电路的工作状态。
接下来，我们来探讨电子电路的故障处理。
当电子电路出现故障时，一般需要按照以下步骤进行排查和修复。
1.确定故障现象：首先需要准确地描述故障现象，包括故障出现的时间、频率、条件等。
这可以帮助工程师快速定位故障。
2.排查可能原因：根据故障现象，可以列举可能的原因，并进行逐个排查。
