2019届天津市东丽区九年级上学期期末考试物理试卷【含答案及解析】

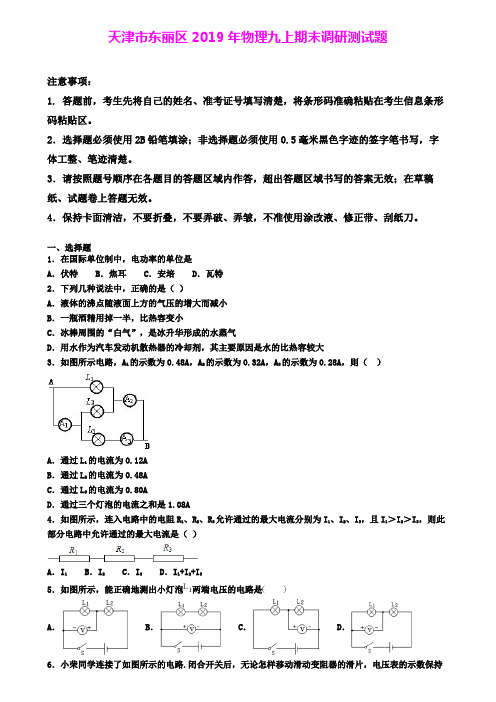

天津市东丽区2019年物理九上期末调研测试题注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。

3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题1．在国际单位制中，电功率的单位是A．伏特 B．焦耳 C．安培 D．瓦特2．下列几种说法中，正确的是（）A．液体的沸点随液面上方的气压的增大而减小B．一瓶酒精用掉一半，比热容变小C．冰棒周围的“白气”，是冰升华形成的水蒸气D．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较大3．如图所示电路，A1的示数为0.48A，A2的示数为0.32A，A3的示数为0.28A，则（）A．通过L1的电流为0.12AB．通过L2的电流为0.48AC．通过L3的电流为0.80AD．通过三个灯泡的电流之和是1.08A4．如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A．I1 B．I2 C．I3 D．I1+I2+I35．如图所示，能正确地测出小灯泡两端电压的电路是A． B． C． D．6．小荣同学连接了如图所示的电路.闭合开关后，无论怎样移动滑动变阻器的滑片，电压表的示数保持3 V不变，电流表的指针几乎不动，排除故障后，将滑动变阻器的滑片移至最左端，电流表的示数为0.3A.以下说法正确的是( )A．故障原因可能是滑动变阻器短路B．电阻R与滑动变阻器是并联的C．想使电流表示数变大，应将滑动变阻器的滑片向右移动D．电阻R的阻值为10 Ω7．太阳光中包含红外线和紫外线，下列分析错误的是A．红外线是红色的，紫外线是紫色的B．紫外线能让荧光粉发光C．电视机遥控利用了红外线D．紫外线能杀菌8．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式:①UI＞P；②P=I2（R1+R2）；③UI=P；④P＞Ⅰ2（R1+R2）。

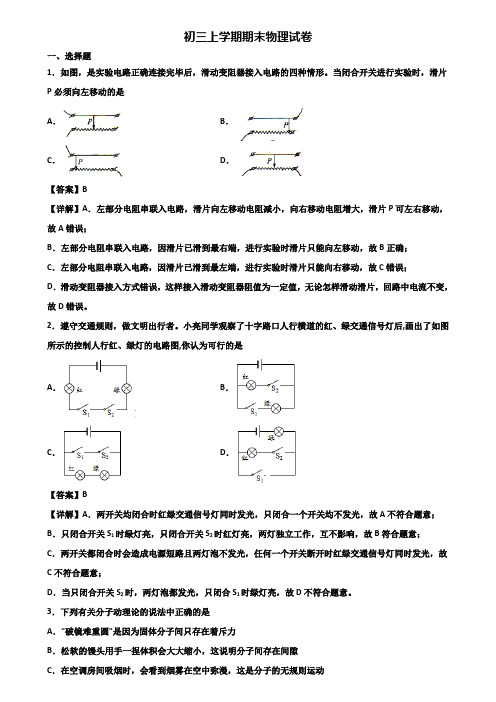

初三上学期期末物理试卷一、选择题1．如图，是实验电路正确连接完毕后，滑动变阻器接入电路的四种情形。

当闭合开关进行实验时，滑片P必须向左移动的是A．B．C．D．【答案】B【详解】A．左部分电阻串联入电路，滑片向左移动电阻减小，向右移动电阻增大，滑片P可左右移动，故A错误；B．左部分电阻串联入电路，因滑片已滑到最右端，进行实验时滑片只能向左移动，故B正确；C．左部分电阻串联入电路，因滑片已滑到最左端，进行实验时滑片只能向右移动，故C错误；D．滑动变阻器接入方式错误，这样接入滑动变阻器阻值为一定值，无论怎样滑动滑片，回路中电流不变，故D错误。

2．遵守交通规则，做文明出行者。

小亮同学观察了十字路口人行横道的红、绿交通信号灯后,画出了如图所示的控制人行红、绿灯的电路图,你认为可行的是A．B．C．D．【答案】B【详解】A．两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不符合题意；B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故B符合题意；C．两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不符合题意；D．当只闭合开关S2时，两灯泡都发光，只闭合S1时绿灯亮，故D不符合题意。

3．下列有关分子动理论的说法中正确的是A．"破镜难重圆"是因为固体分子间只存在着斥力B．松软的馒头用手一捏体积会大大缩小，这说明分子间存在间隙C．在空调房间吸烟时，会看到烟雾在空中弥漫，这是分子的无规则运动D．用热水相比较冷水更容易去掉衣物上污渍说明温度越高分子的无规则运动越剧烈【答案】D【详解】A．“破镜难重圆”是因为分子间的间隙太大已经失去了相互的作用力，故不符合题意；B．用手捏大馍，因为其间有较多的空隙，在外界压强增大时气体被排出，导致体积变小的，故不符合题意；C．在空调房间吸烟时，烟雾在空气中弥漫主要是随着空气的流动而运动，而烟雾仍然是较大的宏观物体的运动，不是分子运动，故不符合题意；D．用热水相比较冷水更容易去掉衣物上污渍说明温度越高分子的无规则运动越剧烈，温度高分子内能大，分子运动剧烈．故符合题意；故选D。

天津市2018—2019学年度第一学期期末考试九年级物理练习试卷（三）一、单项选择题（本大题共10小题，每小题3分，共30分。

每小题给出的四个选项中，只有一项最符合题意。

请把各小题符合题意的选项序号填在下面的表格中）1．如图所示，在装着红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，使两个瓶口相对，之间用一块玻璃板隔开。

抽出玻璃板后，比空气密度大的二氧化氮进到了上面的瓶子。

这个现象说明A ．气体是由分子组成的B ．气体分子之间存在引力和斥力C ．气体分子在不停地运动D ．温度越高，气体分子运动越剧烈2．在下图中，表示内燃机工作时各冲程的示意图，左边为进气门右边为排气门，吸气、压缩、做功、排气它们正确的排列顺序为A ．甲、乙、丙、丁B ．乙、丁、甲、丙C ．甲、丙、乙、丁D ．甲、丁、乙、丙3．关于电流的形成，下列说法正确的是 A ．只要导体中的电荷运动，就会形成电流 B ．只有正电荷定向移动，才会形成电流C ．不论是正电荷还是负电荷，只要它们定向移动，都会形成电流D ．只有正、负电荷同时定向移动，才会形成电流4．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。

闭合开关S 后，灯L 1、L 2均正常发光。

则 A ．甲是电流表，乙、丙是电压表 B ．甲是电压表，乙、丙是电流表C ．乙是电流表，甲、丙是电压表D ．乙是电压表，甲、丙是电流表5．如图所示的滑动变阻器连入电路的4种接法中，当滑片P 向右滑动时，滑动变阻器连入电路部分的电阻增大的是6．由欧姆定律公式I =RU 变形得R =I U，对此，下列说法中正确的是A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关 7．关于电功率，下列说法正确的中 A ．电功率越大，消耗电能越多 B ．消耗电能越多，电功率大 C ．消耗电能的时间越短，电功率越大 D ．电流1秒内消耗电能越多，电功率越大8．电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是 A ．电冰箱消耗的电能会增加 B ．电冰箱不能正常工作 C ．电冰箱的使用寿命会缩短D ．人接触电冰箱的外壳时有可能发生触电事故9．如图所示的电路中，电源两端电压保持不变，当开关S 闭合时，灯L 正常发光。

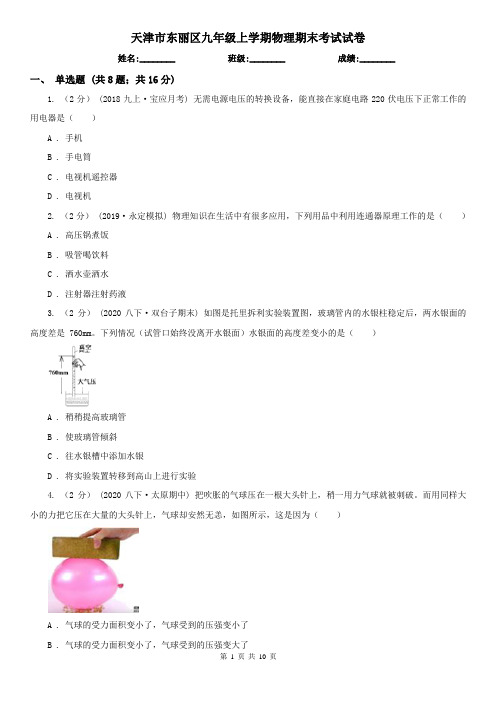

天津市东丽区九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共8题；共16分)1. （2分） (2018九上·宝应月考) 无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A . 手机B . 手电筒C . 电视机遥控器D . 电视机2. （2分）(2019·永定模拟) 物理知识在生活中有很多应用，下列用品中利用连通器原理工作的是（）A . 高压锅煮饭B . 吸管喝饮料C . 洒水壶洒水D . 注射器注射药液3. （2分） (2020八下·双台子期末) 如图是托里拆利实验装置图，玻璃管内的水银柱稳定后，两水银面的高度差是 760mm。

下列情况（试管口始终没离开水银面）水银面的高度差变小的是（）A . 稍稍提高玻璃管B . 使玻璃管倾斜C . 往水银槽中添加水银D . 将实验装置转移到高山上进行实验4. （2分） (2020八下·太原期中) 把吹胀的气球压在一根大头针上，稍一用力气球就被刺破。

而用同样大小的力把它压在大量的大头针上，气球却安然无恙，如图所示，这是因为（）A . 气球的受力面积变小了，气球受到的压强变小了B . 气球的受力面积变小了，气球受到的压强变大了C . 气球的受力面积变大了，气球受到的压强变小了D . 气球的受力面积变大了，气球受到的压强变大了5. （2分）一蛋糕盒里放有一条形磁铁，盒外均匀放有八个小磁针，小磁针静止时，指向如图所示，由此可以判定条形磁铁在盒内摆放方向为（）A . 沿1﹣5连线位置，N极在5，S极在1B . 沿2﹣6连线位置，N极在2，S极在6C . 沿3﹣7连线位置，N极在3，S极在7D . 沿4﹣8连线位置，N极在4，S极在86. （2分） (2017九下·沙湾期中) 把甲、乙两段电阻线接在相同的电压下，通过甲电阻线中的电流大于通过乙电阻线中的电流，忽略温度的影响，下列判断中错误的是（）A . 甲、乙两电阻线的材料、长短、粗细不可能完全相同B . 当它们材料、粗细都相同时，甲线长，乙线短C . 当它们材料、长度都相同时，甲线粗，乙线细D . 当它们长度、粗细都相同时，两线的材料一定不同7. （2分）(2019·眉山) 如图所示，电源电压恒为4V，电压表量程为“0～3V”，电流表量程为“0-0.6A”，滑动变阻器规格为“20Ω1A”，小灯泡L标有“2.5V1.25W”的字样（灯丝电阻不变）。

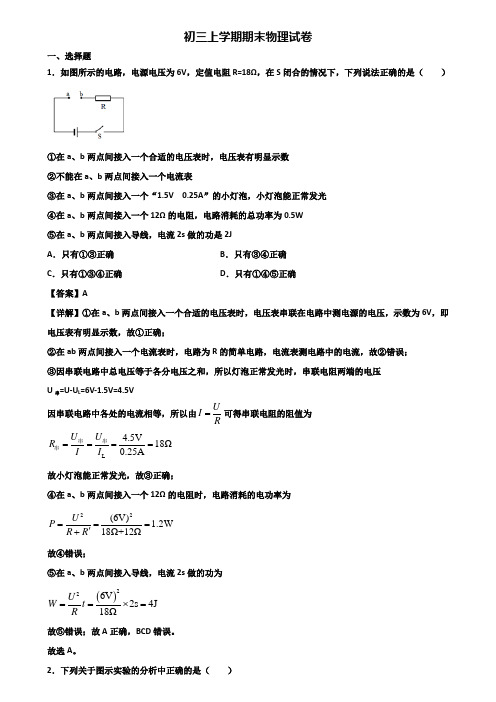

初三上学期期末物理试卷一、选择题1．如图所示的电路，电源电压为6V ，定值电阻R=18Ω，在S 闭合的情况下，下列说法正确的是（ ）①在a 、b 两点间接入一个合适的电压表时，电压表有明显示数②不能在a 、b 两点间接入一个电流表③在a 、b 两点间接入一个“1.5V 0.25A ”的小灯泡，小灯泡能正常发光④在a 、b 两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W⑤在a 、b 两点间接入导线，电流2s 做的功是2JA ．只有①③正确B ．只有③④正确C ．只有①③④正确D ．只有①④⑤正确 【答案】A【详解】①在a 、b 两点间接入一个合适的电压表时，电压表串联在电路中测电源的电压，示数为6V ，即电压表有明显示数，故①正确；②在ab 两点间接入一个电流表时，电路为R 的简单电路，电流表测电路中的电流，故②错误； ③因串联电路中总电压等于各分电压之和，所以灯泡正常发光时，串联电阻两端的电压U 串=U-U L =6V-1.5V=4.5V 因串联电路中各处的电流相等，所以由U I R=可得串联电阻的阻值为 L 4.5V 18Ω0.25AU U R I I ====串串串 故小灯泡能正常发光，故③正确；④在a 、b 两点间接入一个12Ω的电阻时，电路消耗的电功率为22(6V) 1.2W 18Ω+12ΩU P R R ==='+ 故④错误；⑤在a 、b 两点间接入导线，电流2s 做的功为()226V 2s 4J 18ΩU W t R ==⨯= 故⑤错误；故A 正确，BCD 错误。

故选A 。

2．下列关于图示实验的分析中正确的是（ ）A．塞子被水蒸气冲出时，水蒸气的内能增大B．塞子冲出时的能量转化情况与汽油机做功冲程相同C．该实验是通过热传递的方式改变玻璃瓶中空气的内能D．该实验是通过热传递的方式改变塞子的机械能【答案】B【详解】A．塞子被水蒸气冲出时，水蒸气对塞子做功，水蒸气的内能减少，温度降低，故A错误；B．塞子冲出时，水蒸气的内能转化为塞子的机械能，其能量转化情况与汽油机做功冲程相同，故B正确；C．该实验是通过做功的方式改变玻璃瓶中空气的内能，故C错误；D．该实验是通过做功的方式改变塞子的机械能，故D错误。

天津市九年级（上）期末物理卷（解析版）（初三）期末考试姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）lA．电饭煲 B．微波炉 C．电热水器 D．节能台灯【答案】D【解析】解：A、电饭煲的额定功率约为1000W，不符合题意；B、微波炉的额定功率约为2000W，不符合题意；C、电热水器的额定功率大约为2000W，不符合题意；D、节能灯的电功率约为10W，符合题意．故选D．【点评】本题除对额定功率理解外，还必须要对常见电器的功率有一定了解才能做出解答．熟悉常见家用电器的额定功率，注意平时在学习和生活中的知识积累．【题文】如图所示，塑料梳子与头发摩擦后能吸引碎纸屑，经检验梳子所带的电荷为负电荷，则下列说法正确的是（）A．梳子失去了一些电子 B．梳子得到了一些电子C．头发得到了一些电子 D．头发和梳子间没有电子转移【答案】B【解析】解：头发与塑料梳子摩擦，塑料梳子的原子核对核外电子的束缚能力比头发的原子核对核外电子的束缚能力强．两者摩擦时，塑料梳子的原子核将头发的核外电子夺了过来，从而塑料梳子由于带了多余的电子，而带负电．头发的正电荷并没有增加，只是由于负电荷的减少，导致l由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将远离螺线管的N极，小磁针的S极将靠近螺线管的N极，故是逆时针转动．故选A．【点评】安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．【题文】城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是（）评卷人得分A． B．C． D．【答案】B【解析】解：A、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故A不符合题意；B、由图可知S闭合时，电磁铁有磁性，被控制电路断路灯泡不发光，S断开时电磁铁无磁性，被控制电路闭合灯泡发光，故B符合题意；C、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故C不符合题意；D、由图可知S闭合还是断开时，被控制电路的灯泡始终发光，故D不符合题意．故选B．【点评】明白控制电路和被控制电路的工作原理是解决本题的关键．【题文】沈倩同学将L1和L2串联在电路中，如图所示，两盏灯分别标有“36V，P1W”和“36V，P2W”，他闭合开关后，发现灯L1亮了而灯L2不亮，当他用一根导线并联接在灯L1的两端时，发现灯L2亮了而灯L1却不亮了，下列分析正确的是（）A．L1灯丝一定断路了B．L2灯丝一定短路了C．L1灯电阻一定比L2灯电阻大得多D．L1灯的额定功率一定比L2灯的额定功率大得多【答案】C【解析】解：用一根导线并接在灯L1的两端时，发现灯L2亮了而灯L1不亮，说明L2没有被短路，因此导致L2不亮的原因只能是实际功率太小；串联电路中处处电流相等，并且L2的实际功率太小，由P=I2R可得，串联电路中的用电器的功率之比等于电阻之比，因此灯L1的电阻一定比灯L2的电阻大得多．故选C．【点评】本题考查实际功率以及电路故障问题，关键是能根据灯泡的发光情况判断电路问题所在，然后根据串联电路特点以及功率的计算公式分析出根源所在，注意影响灯泡亮度的依据是灯泡的实际功率，当实际功率远远小于额定功率时，灯泡不会发光．【题文】李明同学做电学实验，通过改变滑动变阻器接入电路的电阻大小，测量并记录了多组电压表和电流表的示数，如表所示，根据数据分析，图中所示的电路图可能是（）U/A0.30.60.91.21.51.8I/A0.450.400.350.300.250.20A． B． C． D．【答案】C【解析】解：A、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变大时，电流表示数也变大，且比值不变，故A不符合题意；BD、根据电路图可知，电压表测电源的电压，示数不变，故B、D不符合题意；C、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故C符合题意．故选C．【点评】题考查了串联电路的特点和欧姆定律的应用，关键是会分析表格中的数据得出电表所测的电路元件，并能正确的分析选项中电路图的特点．【题文】如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15VB．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3WD．滑动变阻器的最大阻值为9Ω【答案】D【解析】解：（1）当滑片位于左端时，电路中只有灯L；此时电压表的示数最大，为电源的电压，电流表的示数也最大；由图乙可知，电源的电压和灯泡两端的电压相等，即U=UL=12V，此时通过灯泡的电流IL=2.0A；故A错误；（2）根据欧姆定律可得，此时灯泡的电阻：RL==6Ω，故B错误；（3）灯泡的额定功率：PL=ULIL=12V×2.0A=24W；故C错误；（4）由图乙可得：UL=3V，电路中的电流I=1.0A；因为串联电路中总电压等于各分电压之和，所以滑动lD．用锯条锯木板时锯条发热，锯条的内能增加，木板的内能减少【答案】AB【解析】解：A、比热容是物质的一种属性，和物体的质量大小无关．故A正确；B、摩托车用的是汽油机，它的工作原理是：汽油在气缸内燃烧产生高温高压的燃气，推动活塞做功，为汽油机提供动力．它发生在做功冲程．故B正确；C、在房间内看到尘土飞扬，是固体小颗粒在运动，不能说明是分子在做无规则运动．故C错误；D、用锯条锯木板时，是外力克服摩擦做功，锯条和木板的内能都会增加．故D错误．故选A、B【点评】此题涉及到的知识点比较多，有①比热容是物质的一种属性；②汽油机的工作原理；③分子动理论的有关内容；④物体内能的改变有两种方式：做功和热传递．【题文】如图所示，关于电与磁的知识，下列说法正确的是（）A．图（甲）：司南能指明方向是因为受到地磁场的作用B．图（乙）：磁感线是磁场中真实存在的一些曲线C．图（丙）：奥斯特实验说明电流周围存在磁场D．图（丁）：该装置揭示的原理可制成电动机【答案】AC【解析】解：A、司南能指明方向是因为受到地磁场的作用，故A说法正确；B、磁感线是人们假想出来的，故B说法错误；C、奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，故C说法正确；D、电磁感应实验，根据此原理可以制成发电机，故D说法错误．故选AC．【点评】本题综合考查地磁场的作用、奥斯特实验、电磁感应的应用以及磁感线的特点等，考查内容较多，但都属于必须掌握的内容．【题文】如图所示，电源电压恒为18V，小灯泡的铭牌为“6V 3W”，滑动变阻器的规格为“100Ω 1A”，闭合开关后，在变阻器滑片P移动过程中，要求两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值的情况下，下列说法中正确的是（不考虑温度对灯丝电阻的影响）（）A．电流表示数允许的变化范围为0.3A﹣0.5AB．滑动变阻器接入电路的阻值允许变化范围为24Ω﹣60ΩC．灯泡L的电功率允许的变化范围为0.75W﹣3WD．电路中总功率允许的变化范围为4.5W﹣6W【答案】BC【解析】解：电路的等效电路图如下图所示：（1）灯丝的电阻为：RL===12Ω，灯正常发光时的电流为：IL===0.5A，所以由题知可知电路中的最大电流应为I最大=0.5A，即：I最大===0.5A，解得，滑动变阻器连入电路的最小值R最小=24Ω，电路中电功率最大：P最大=UI最大=18V×0.5A=9W；（2）为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，电路中的电流最小，因串联电路中总电压等于各分电压之和，即U=UL′+UR，所以，UL′=U﹣UR=18V﹣15V=3V，此时电路中最小的电流为：I′===0.25A，则电流表示数允许的变化范围为0.25A～0.5A，故A不正确；滑动变阻器连入的最大电阻为：R最大===60Ω，则滑动变阻器允许调节的范围为24Ω～60Ω，故B正确；此时小灯泡的电功率最小为：P小=ULI′=3V×0.25A=0.75W，则灯泡L的电功率允许的变化范围为0.75W～3W，故C正确；电路消耗的最小总功率：P最小=UI′=18V×0.25A=4.5W，则电路中总功率允许的变化范围为4.5W～9W，故D不正确；故选BC．【点评】本题关键：一是根据灯的铭牌求出允许通过的最大电流、确定滑动变阻器连入的最小阻值；二是根据电压表的量程求出滑动变阻器两端的最大电压、确定滑动变阻器连入的最大阻值．【题文】如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是．【答案】短路；用电器总功率过大【解析】解：家庭电流中电流过大总共有2个原因：短路和总功率过大．图1：金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大．图2：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P=UI，电流会非常大．故答案为：短路；用电器总功率过大．【点评】本题考查电流过大原因，要熟练掌握物理基础知识．【题文】如图所示，当导体ab水平向右运动时，电流表指针向左偏转，如果将磁体两极的位置对调，同时导体ab变为水平向左运动时，电流表指针将向（选填“左”或“右”）偏转，此过程将能转化为电能．【答案】左；机械【解析】解：对调磁体的磁极，ab向左运动；导体的运动方向和磁场的方向都发生了改变，所以感应电流的方向不变，故电流表的指针仍向左偏转．电磁感应现象中，将机械能转化为电能．故答案为：左；机械．【点评】本题通过产生感应电流的条件和感应电流的方向的影响因素来推导出实验现象，是学以致用的典型题目．【题文】甲灯、乙灯分别标有“8V 2W”和”8V 4W”字样，（选填“甲”或“乙”）灯的电阻大一些，若将两灯并联接在8V的电路中，电路消耗的总功率为 W．【答案】甲；6【解析】解：（1）由P=得：甲灯的电阻为R甲===32Ω，乙灯的电阻为R乙===16Ω；则甲灯的电阻大一些；（2）若将两灯并联接在8V的电路中，则灯泡额定电压与电源电压相等，所以灯泡实际功率等于额定功率灯泡并联消耗的总功率为P=P1+P2=2W+4W=6W．故答案为：甲；6．【点评】本题考查功率公式的应用，利用R=可以即可判断灯丝电阻．【题文】人们使用测电笔可辨别火线、零线，若氖管发光，则测电笔接触的是线．如图所示是测电笔的结构示意图，里面有一个阻值为8.8×105Ω的大电阻，不计氖管和人体的电阻，此时通过人体的电流为 mA，这个电流的大小对人体是安全的．【答案】火；0.25【解析】解：（1）当测电笔的氖管发光，则说明接触的是火线；（2）通过人体的电流：I===2.5×10﹣4A=0.25mA．故答案为：火；0.25．【点评】本题考查了火线和零线的辨别以及欧姆定律的应用，是一道基础题目．【题文】物理兴趣小组的同学“探究电流通过导体产生的热量与哪些因素有关”的实验，如图所示，将电阻丝R1，R2装在透明、密闭的容器中，橡胶管将密闭容器和装有红色液体的U行玻璃管相连，容器内的电阻R1，R2均为5Ω，另有一个5Ω电阻在容器外部，与R2电阻并联，实验探究的是电流通过导体产生的热量与的关系，当通过R1的电流是2A时，10s内电流通过R1产生的热量是 J．【答案】电流；200【解析】解：两容器中的导体电阻相同，通电时间相同，导体产生热量不同是由于电流大小不同造成的；通过R1的电流I=2A，R1的阻值R1=5Ω，通电时间t=10s，10s内电流通过R1产生的热量：Q=I2Rt=（2A）2×5Ω×10s=200J．故答案为：电流；200．【点评】本实验应用了控制变量法，这种方法在物理实验中经常使用，注意总结物理方法及其应用．【题文】已知灯L1的额定电压为U0，额定功率为P1，灯L2的额定电压为2U0，额定功率为P2，已知P1＞P2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则此时通过灯L1的电流为 A，电源电压为 V．【答案】；【解析】解：由P=UI得：灯泡正常工作时的电流分别为I1=，I2=，已知P1＞P2，则I1＞I2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则正常工作的灯泡为灯L2，所以串联电路中的电流应为I=I2=；（2）由P=得：R1=，则由I=得灯L1两端的电压：U1实=IR1=×=；则根据串联电路的总电压等于各电阻两端的电压之和可知：电源电压U=U1实+U2额=+2U0=．故答案为：；．【点评】本题考查了串联电路的特点和并联电路的特点以及欧姆定律和电功率公式的应用，关键是知道对于额定电压和额定电流不同的两个电阻来说，串联时比较电流取小的，并联时比较电压取小的．【题文】在如图所示的电路中，电源电压为4.5V且保持不变，当同时闭合开关S1，S2时，通过电阻R1的电流为0.3A，当闭合开关S1，断开开关S2时，通过电阻R1的电流为0.1A，求：（1）电阻R1的阻值；（2）电阻R2的阻值．【答案】（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【解析】解：（1）当同时闭合开关S1，S2时，电路为R1的简单电路，电流表测电路中的电流，由I=可得，电阻R1的阻值：R1===15Ω；（2）闭合开关S1，断开开关S2时，两电阻串联，电流表测电路中的电流，则电路中的总电阻：R===45Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2=R﹣R1=45Ω﹣15Ω=30Ω．答：（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．【题文】小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水=4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率．【答案】（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【解析】解：（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）=3.78×106J；（2）消耗的电能：W=Pt=2000W×35×60s=4.2×106J，此过程电热淋浴器的热效率：η=×100%=×100%=90%．答：（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【点评】本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．【题文】谭索同学做“测量小灯泡额定功率”的实验，电路图如图1所示，所用电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，滑动变阻器的规格分别为“10Ω 1.5A”和“100Ω 2.0A”，请你完成下列内容．（1）连接电路的过程中开关应；实验前，调节滑动变阻器的滑片P位于端．（选填“a”或“b”）（2）为了保证实验的顺利进行，他选用的滑动变阻器规格应为．（3）实验中，正确连接电路，且操作正确，闭合开关后，发现电流表示数均为0.06A，但小灯泡不发光，电压表有较小偏转，那么接下来的最恰当的实验操作是（填写字母）A．移动滑动变阻器的滑片，继续实验B．检查电路是否短路，替换同一规格的小灯泡C．检查电路是否断路，替换同一规格的小灯泡（4）实验中，当滑动变阻器调到某一位置时，电流表和电压表的实数如图2、3所示，电流表的示数为 A，小灯泡的额定功率为 W．【答案】（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【解析】解：（1）为保护电路，连接电路的过程中开关应断开，实验前调节滑动变阻器的滑片P位于最大阻值处的b端；（2）灯泡正常发光时的电压UL=2.5V，电阻约为RL=10Ω，因串联电路中各处的电流相等，所以，灯泡正常发光时电路中的电流：I===0.25A，则电路中的总电阻：R===24Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻：R滑=R﹣RL=24Ω﹣10Ω=14Ω＞10Ω，所以，选用的滑动变阻器规格应为“100Ω 2.0A”；（3）电流表示数较小，说明电路不存在断路，电路电流太小；灯泡不亮的原因可能是灯泡断路或断路或流过灯泡的电流太小，发现电流表示数小，灯泡不亮，首先考虑是不是电流太小而造成的灯泡不亮，接下来的操作是，减小滑动变阻器接入电路的电阻阻值，即A的操作；（4）灯泡的额定电流约为0.25A，则电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P额=U额I额=2.5V×0.3A=0.75W．故答案为：（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【点评】本题考查了实验的注意事项和滑动变阻器规格的判断、实验的操作、电表的读数、电功率的计算，要注意灯泡正常发光时的电压和额定电压相等．【题文】沈仔细同学在探究“影响电磁铁磁性强弱的因素”的实验时，做了如下猜想：猜想一：电磁铁磁性强弱跟通过电磁铁的电流大小有关；猜想二：电磁铁磁性强弱跟电磁铁的线圈匝数有关；猜想三：电磁铁磁性强弱跟铁芯的大小有关．为验证自己的猜想是否正确，他选用的器材有：电源一个，开关一个，滑动变阻器一个，电流表一个块，曲别针一盒，大小不同的铁钉若干，长导线若干，请你帮他完成下列任务．（1）写出探究“猜想一”的实验方案（2）设计出探究“猜想二”的记录数据表格．【答案】（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见表．【解析】解：（1）探究电磁铁磁性强弱跟通过电磁铁的电流大小关系时，运用控制变量法，要控制电磁铁的匝数不变，改变电流的大小．实验方案如下：①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开l故答案为：（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见上表．【点评】此题主要考查探究“影响电磁铁磁性强弱的因素”的实验，此题属于开放性题目，有一定的难度．【题文】沈明家有一款有高、低温两档的家用蒸汽电熨斗，图1为其原理示意图，R1、R2为电热丝，其额定电压均为220V．为了知道两档的功率值，他用自家的电能表进行测量，电能表铭牌如图2所示，当电路中只有这个电熨斗的高温档连续工作时，测得在3min内电能表的转盘转了300转，他又通过同样的方法测得低温档的电功率为800W，请你分析，计算回答下列问题：（1）根据图分析可知，当开关S1闭合，S2（选填“闭合”或“断开”）时，电熨斗处于低温档工作状态；（2）电熨斗高温档的电功率为多少瓦？（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是多少安？（结果保留小数点后两位）【答案】（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【解析】解：（1）由电路图知，当S1、S2都闭合时，两电热丝并联，电路电阻最小，电源电压U一定，由P=可知，此时电路功率最大，电熨斗处于高温挡，当S1闭合，S2断开时，只有电阻R1接入电路，电路电阻最大，电源电压U一定，由P=可知，此时电路功率最小，电熨斗处于低温挡；（2）因为电路中每消耗1kW•h的电能，电能表的转盘转了3000转；所以当电能表转盘转了300转时，消耗的电能为W==0.1kW•h=3.6×105J；t=3min=180s；高温档的电功率P高===2000W；（3）电熨斗在高温档状态下工作时，两电热丝并联，则电热丝R2的功率P2=P高﹣P低=2000W﹣800W=1200W ，由P=UI得：I2==≈5.45A．故答案为：（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【点评】本题考查功率的计算和电熨斗的工作原理、求电熨斗的电阻丝电阻，分析电路结构，知道什么状态下电熨斗处于高温挡、什么条件下处于低温档是本题的难点．【题文】物理课上，老师拿来一电热毯，铭牌上标有“220V XXW”的字样，其中额定功率值不清，估计在40W﹣60W之间，老师请同学们通过实验测出电热毯的额定功率值，老师准备的材料有：一个蓄电池（电压为6V），三个开关，导线若干，另外，老师还提供选择的以下器材．A．电流表（量程：0～0.6A，0～3A）．B．电压表V（量程：0～3V，0～15V档已损坏）．C．定值电阻R1（阻值：20Ω）．D．定值电阻R2（阻值：500Ω）．E．滑动变阻器RP1（阻值：0～50Ω）．F．滑动变阻器RP2（阻值：0～3000Ω）．请你帮助同学们设计一个实验方案，测出电热毯的额定功率值（电路不可重组，不计温度对电阻的影响），要求：（1）为测出电热毯的额定功率，除了选择蓄电池、开关及导线外，还应选择的实验器材有（填写器材前面的字母序号）（2）请在虚线框内画出你所设计的实验电路图．（3）根据你所设计的电路，写出主要实验步骤和需测量的物理量．（4）写出额定功率P的数学表达式．（用已知量和测量量表示）【答案】（1）B、D、F；（2）实验电路图如图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【解析】解：（1）由铭牌上标有“220V，XXW”的字样，其中额定功率值不清，在40W～60W之间，根据R=可计算出电热毯的电阻在1210Ω左右，把电热丝接在6V的电源上，电路中的最大电流I===0.005A＜0.02A，因此无法用伏安法测电阻，为了准确测量被测电阻的阻值，根据串联电路的分压关系可知：滑动变阻器、定值电阻与电热毯的电阻相差不能太大，则利用与被测电阻接近的R2与被测电阻串联，电压表分别测量已知电阻和电热毯两端的电压，已知电阻两端电压，根据电压表示数和定值电阻的阻值即可求出电路中电流，再利用串联电路的特点和R=即可求出被测电阻，故选择的器材有：B．电压表（量程：0～3V，0～15V档已损坏），D．定值电阻R2（阻值：500Ω），由于电压表0～15V档已损坏，故应串联一个F．滑动变阻器RP2（阻值：0～3000Ω）；（2）设计电路：将滑动变阻器、定值电阻和电热毯串联，根据开关的闭合和断开用电压表分别测量电热毯和电热毯与定值电阻的电压U1和U2，如图：（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）因串联电路中总电压等于各分电压之和，所以，R2两端的电压：UR2=U2﹣U1，因串联电路中各处的电流相等，所以，由I=可得：=，即=，解得：Rx=，则电热毯的额定功率：P===．答：（1）B、D、F；（2）实验电路图如上图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【点评】本题考查测量电阻的原理和方法，根据欧姆定律可估测电阻值和电路中电流、电压，据此选择器材，知道测量电阻的步骤和熟练的应用串联电路的特点、电功率公式、欧姆定律．。

天津市东丽区九年级上学期物理期末教学质量检测试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共10分)1. （1分） (2016九上·磴口期中) 在下面所列举的生活现象中，不能说明分子运动的是（）A . 用扫帚扫地时，能看见从门窗射进的阳光中尘土飞扬B . 在医院的走廊里随处都可闻到消毒水的气味C . 洒在地上的水，过一会儿就干了D . 把糖放入一杯水中，水就会有甜味了2. （1分） (2017八上·祥云期中) 小美同学对冰加热，她将冰熔化成水直到沸腾的过程，绘制成如图所示的温度随时间变化的图像。

下列分析正确的是（）A . 图像中的DE段是冰的熔化过程B . BC段物质处于液态C . 水的凝固点是0℃D . AB、CD段物质在吸热，BC、DE段物质没有吸热3. （1分）(2011·锦州) 下列事例中，属于热传递改变内能的是（）A . 夏天，柏油马路在烈日下会被晒热B . 冬天，两手相互搓一搓就会暖和C . 流星在大气层中穿行会发光发热D . 用打气筒给轮胎打气，筒壁会发热4. （1分） (2017九上·宜宾期中) 下列关于电学知识的说法中正确的是（）A . 电流的方向总是从电源正极到负极B . 发电机、洗衣机、豆浆机、电灯都是用电器C . 电压是形成电流的原因，所以有电压就有电流D . 在金属导体中，自由电子实际移动方向与电流方向相反5. （1分） (2018九上·西安期中) 下列关于电流和电压的说法，其中正确的是（）A . 人体安全电压是36VB . 教室里的日光灯工作时的电流约为150mAC . 马路上的路灯总是一起亮，一起灭，所以它们是串联的D . 家庭电路中开关与用电器是并联的6. （1分）下列图象中，能正确反映灯泡电阻的图象变化的是（）A .B .C .D .7. （1分） (2015九上·桂阳期末) 下列描述中最符合实际的是（）A . 节能灯正常工作时的电流大约0.1AB . 对人体来讲，安全电压只能是36VC . 冰箱正常工作时的消耗的功率大约20kWD . 空调机正常工作时的电流大约0.5A8. （1分）(2020·南充) 对下列四幅图解释正确的是（）A . 图甲中水平放置的指南针受地磁场影响，指针N极总是指向地理南方B . 图乙中通电螺线管右端为N极C . 图丙为电动机工作原理图D . 图丁说明了电磁铁磁性强弱与电流大小有关9. （1分）(2017·海淀模拟) 共享单车的出现，方便了大家绿色出行，如图所示为某种共享单车，关于其中的物理知识，下列说法正确的是（）A . 这种共享单车的质量比普通自行车大，所以速度大小相同时，其具有的动能更大B . 智能锁通过无线通信与云端保持联系，说明电磁波可以传递信息C . 车筐底部装有太阳能电池板，太阳能电池在工作时主要将太阳能转化为内能D . 有的共享单车后轮轴处装有发电机，发电机在工作过程中将机械能转化为电能10. （1分） (2019九上·鱼台期末) 如图所示的四个实验中，能确定钢棒具有磁性的是（）①小磁针偏转②静止时始终南北指向③能吸引更多的铁屑④电流表指针偏转A . ①②B . ①③C . ②③D . ②④二、填空题 (共6题；共6分)11. （1分） (2018九上·武宣月考) 如图，小明将烧瓶内的水加热至沸腾，然后停止加热，迅速倒置后用冷水浇瓶底，发现________，这说明________．12. （1分） (2017九上·巴中月考) 小夏在探究“物质的放热能力与哪些因素有关”时，分别用质量相等的水和另一种液体进行了实验（c水＞c液），并用图象对实验数据进行了处理，如图所示．实验中，水和另一种液体在相同时间内放出的热量相等．分析图象可以得出：________物质为水（选填“甲”、“乙”），另一种液体的比热容为________J/（kg•℃）．13. （1分）如图所示，为了使灯L1、L2组成串联电路，只能闭合电路中的________开关；为了使灯L1、L2组成并联电路，只能闭合电路中的________开关；若闭合电路中的________ 开关，则出现短路现象．（选填S1、S2、S）．14. （1分） (2016九上·射阳月考) 如图所示的电路中，要使L1、L2两灯串联，应闭合开关________；要使L1、L2两灯并联，应闭合开关________；若同时闭合开关S1、S2、S3 ，则会发生________现象；若同时闭合开关S1、S2 ，断开开关S3 ，则灯________会发光．15. （1分） (2018九上·安达期末) 一台单缸四冲程汽油机,飞轮转速是2 400 r/min,该汽油机每秒做功________次。

2019届天津市初三期末模拟物理卷【含答案及解析】姓名___________ 班级____________ 分数__________一、选择题1. 物体放出热量时，内能减少则它的温度将（）A．一定降低 B．一定升高C．一定不变 D．可能降低也可能不变2. 在下列过程中，由于内能的变化而做功的是（）A．用电熨斗熨衣服 B．用打气筒打气，气筒壁发热C．枪膛内燃气膨胀将子弹射出 D．钻木取火3. 下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次4. 根据欧姆定律公式I=，也可变形得到R=．对此，下列说法中正确的是（）A．流过导体的电流越大，则电阻越小B．某段导体两端电压为0时，其电阻为0C．导体两端的电压跟通过导体电流的比值等于这段导体的电阻D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比5. 用两个相同的电热器分别给质量相同的水和某种液体加热，每隔1min记录一次数据，如表所示，则该液体的比热容为（）6. 加热时间/min012水的温度/℃202632液体的温度/℃203448td7. 关于温度、热量、内能的关系，下列说法中正确的是（）A．温度高的物体一定比温度低的物体内能大B．温度高的物体一定比温度低的物体热量多C．物体的温度降低，它的内能一定减少D．物体的温度升高，一定是从外界吸收了热量8. 在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）A． B． C．D．9. 照明用的白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A．电阻变大，电流减小B．电阻变小，额定电功率变大C．电阻变小，实际功率变大D．电阻不变，电压变大实际功率变大10. 在如图所示的电路中，闭合开关，两表有示数，过一会后发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大．下列判断中正确的是（）A．可能是灯L断路B．一定是灯L短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R的滑片向左滑动11. 小明将额定电压是220V的甲、乙二灯串联接在220V的电源上，闭合开关后，甲灯发光，乙灯不发光，则：（）A．通过乙灯的电流太小 B．乙灯的电阻太大C．乙灯的额定功率太小 D．乙灯的电阻太小12. 标有“6V 3.6W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围分别是（）A．电流表的变化范围0.2A～0.6AB．电流表的变化范围0.3A～0.6AC．电压表的变化范围0V～4VD．电压表的变化范围2V～6V13. 关于温度、热量、内能以下说法中正确的是（）A．晶体熔化时温度不变，则内能也不变B．晶体放出热量，它的内能减小，温度一定降低C．物体的温度降低，它可能是放出了热量D．物体温度升高，它的内能一定增大14. 小红同学阅读了下表后，得出了一些结论，其中正确的是（）几种物质的比热容c[J/（㎏•℃）]15. 水4.2×103干泥土0.84×103冰2.1×103铜0.39×103煤油2.1×103铅0.13×103td16. 在图所示的四个电路中，电源两端电压保持不变，若定值电阻R的阻值已知，则在不拆卸元件的情况下能够测出待测电阻Rx阻值的电路是（）A． B． C． D．二、填空题17. 生活中有许多关于热现象的例子．烤熟的山芋香气扑鼻，该现象表明；两个底面平整、干净的铅柱压紧后会粘在一起，需要用一定的外力才能将它们拉开，该实验表明．18. 有两个电阻R1=2Ω，R2=3Ω，若把它们串联接在电路中，总电阻是Ω，R1和R2两端电压之比U1：U2= ．19. 某电能表表盘上标有“3000r/kW•h”，用该电能表和手表来测算某电灯的电功率，发现转盘转15转用了3min，则这只电灯消耗的电能是：，灯的电功率是 W．20. 海边的昼夜温差比沙漠地带要小得多，这主要是因为水的比较大的缘故，相同质量的海水与沙石吸收相同的热量后，的温度升高的少．21. 普通汽车的动力机械是内燃机．从能量转化的角度来看，内燃机是把内能转化为能的机器．内燃机的效率较低，它在工作过程中，总能量的大半以能的形式散失掉．22. 计算器中的电流很小，大约100μA，也就是 A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA．23. 灯泡L的额定电压为2.5V，通过实验测得其电流随电压变化的曲线如图所示．由图可知，当灯泡L的额定功率是 W；当灯泡L两端的电压为0.5V时，灯泡灯丝的电阻为．24. 如图所示的电路中，电源电压恒定，当滑动变阻器的滑动触头P向D端移动时，电流表的示数，电压表的示数（填“变大”、“变小”或“不变”）．25. 如图所示L1、L2两灯的电阻分别是R1、R2．当S1、S3闭合，S2开时，L1、L2正常发光．当S1、S3断开，S2闭合时，L1、L2的连接方式是，如果此时L1亮、L2不亮，则L1、L2的电阻大小应满足的关系是．三、作图题26. 开关S闭合后，灯L1和L2都能发光，请在如图电路中的圆圈内填上适当的电表（电流表或电压表）．27. 根据如图所示的实物连线图，在虚线方框中画出对应的电路图．四、简答题28. 解决“三农”问题，大规模进行了农村电网改造．这项改造的内容之一就是把原来较细的电线换成较粗的电线．请你分析农民家中灯泡变亮的原因．（要求有分析过程）五、实验题29. 某小组的同学做“比较不同物质的吸热能力”的实验，他们使用了如图所示的装置．（1）在设计实验方案时，需要确定以下控制的变量，你认为其中多余的是．A．采用完全相同的加热方式B．酒精灯里所加酒精量相同C．取相同质量的水和另一种液体D．盛放水和另一种液体的容器相同（2）加热到一定时刻，水开始沸腾，此时的温度如图丙所示，则水的沸点是℃，这表明实验时的大气压强（选填“大于”、“小于”或“等于”）一个标准大气压．（3）而另一种液体相应时刻并没有沸腾，但是温度计的示数比水温要高的多．请你就此现象进行分析，本实验的初步结论为：不同物质的吸热能力（选填“相同”或“不同”）．（4）本实验除了能够说明上述问题之外，还能够说明许多问题，请你写出其中的一个问题：．30. 在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．（1）连接电路时开关应，电流表的量程应选0～ A．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．（3）闭合开关前，图甲中滑动变阻器的滑片P应位于（选填“A”或“B”）端．（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为 V，若他想测量小灯泡的额定功率，应将图甲中滑片P向（选填“A”或“B”）端移动，使电压表的示数为2.5V．（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是 W．31. 马虎同学测量2.5V小灯泡的电阻时，连接的电路如图：（1）老师检查其所接电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”．若不改正电路，闭合开关，灯泡将，电压表会出现（两空均填观察到的现象）．在图中补画出正确的连线．32. 实验次数123电压U/V2.02.52.8电流I/A0.200.240.25td六、计算题33. 如图所示，电源电压恒定不变，电阻R1的阻值为5Ω，小灯泡上标有“12V 6W”字样，闭合开关S．（1）当开关S1、S2都闭合，滑动变阻器的滑片P移到最右端时，电流表的读数为1.7A，小灯泡恰能正常发光，求滑动变阻器的最大阻值．（2）当开关S1、S2都断开，滑动变阻器的滑片P在最右端，求电流表的读数和滑动变阻器消耗的电功率．34. 太阳能热水器是把太阳能转化为内能的设备之能热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内，将热水器中质量为100kg、初温为20℃的水温度升高到40℃．求：（1）热水器中的水吸收的热量Q；[水的比热容c=4.2×103J/（kg．℃）]（2）热水器5小时内接收到的太阳能E；（3）热水器的效率η；（4）若改用煤来加热这些水，需要完全燃烧多少千克煤？（煤的热值q=2.9×107J/kg，假设煤燃烧放出的热量全部被水吸收）参考答案及解析第1题【答案】第2题【答案】第3题【答案】第4题【答案】第5题【答案】第6题【答案】第7题【答案】第8题【答案】第9题【答案】第10题【答案】第11题【答案】第12题【答案】第13题【答案】第14题【答案】第15题【答案】第16题【答案】第17题【答案】第18题【答案】第19题【答案】第20题【答案】第21题【答案】第22题【答案】第23题【答案】第24题【答案】第25题【答案】第26题【答案】第27题【答案】第28题【答案】第29题【答案】第30题【答案】第31题【答案】。

2019学年天津东丽区九年级（上）物理期末测试卷本试卷分为第Ⅰ卷（选择题）、第Ⅱ卷（非选择题）两部分。

第一卷为第1页至第4页，第二卷为第5页至第8页。

试卷满分100分。

考试时间60分钟。

第Ⅰ卷一、单项选择题（本大题共10题，每小题3分，共30分。

每小题给出的四个选项中，只有一项最符合题意）1.关于物质的比热容，下列说法中的正确的是（）A．冰化成水，比热容不变B．吸收热量多的物质，比热容一定大C．一杯煤油用去一半，它的比热容减为原来的二分之一D．家中的“暖气”用水做介质，主要利用水的比热容大的特性答案：D解析：冰的比热容比水小，选项A错误；物质的比热容是物质的属性，与物质吸收热量多少无关，与物质质量无关，选项BC错误；水的比热容大，吸热能力强，选项D正确。

故选D2.如图所示，是课本上的一些插图，对下列插图的说明正确的是（）A．甲图所示装置演示的是液体的扩散B．乙图所示装置演示的是固体的扩散C．丙图所示装置演示的是空气对外做功自身内能减小D．丁图所示装置演示的是机械能转化为内能答案：A解析：图甲为液体的扩散现象，选项A正确；图乙为分子间具有引力，选项B错误；图丙为外界对气体做功，空气内能增加，选项C错误；丁图为内能转化为机械能，选项D错误。

故选A3.如图所示，用被毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两片金属箔张开，以下说法正确的是（）A．金属球带负电，金属箔带正电B．金属球和金属箔都带正电C．两片金属箔都带负电，由于互相排斥而张开D．两片金属箔都带正电，由于互相排斥而张开答案：C解析：被毛皮摩擦过的橡胶棒带负电，接触之后金属球和金属箔都带负电，同种电荷相互排斥，金属箔张开。

故选D4.如图所示的各电路图中，电流表和电压表的使用均正确的是（）A．B．C．D．答案：D解析：电压表与电流表接线柱都应从正接线柱进负接线柱出，电压表并联在待测用电器两端，电流表串联在所测电路中。

故选D5.如图所示，螺线管接上电源后，小磁针静止时的指向错误的是（）A．B．C．D．答案：B。

初三上学期期末物理试卷一、选择题1．如图所示的斜面长3m ，高1m.小明用200N 的力沿斜面方向将重为420N 的箱子推到斜面顶端．则此过程中（ ）A ．有用功是200J ，总功是420JB ．有用功是420J ，额外功是200JC ．总功是600J ，效率为70%D ．有用功是200J ，效率为70%【答案】C【详解】小明做的有用功：420N 1m 420J W Gh ==⨯=有；小明做的总功：200N 3m 600J W Fs ==⨯=总；由W W W =+总有额可得，600J 420J 180J W W W =-=-=额总有；机械效率： 420100%100%70%600W J W Jη=⨯=⨯=有总。

故选C 。

2．在图中的四种情境中，人对物体做功的是A ．提着水桶在水平地面上匀速前进B ．扛着米袋慢慢爬上楼梯C ．用力推汽车，汽车没动D．举着杠铃原地不动【答案】B【详解】A．提着水桶在水平地面上匀速前进，人给水桶一个向上的力，水桶向上没有移动距离，人对水桶没有做功．不符合题意；B．扛着米袋慢慢爬上楼梯，人给米袋一个向上的力，米袋在力的作用下向上移动的距离，人对米袋做功，符合题意；C．用力推汽车，汽车没动，人给汽车一个向前的力，汽车向前没有移动距离，人对汽车没有做功，不符合题意；D．举着杠铃原地不动，人给杠铃一个向上的力，杠铃向上没有移动距离，人对杠铃没有做功，不符合题意．3．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。

关于安全用电，正确的做法是（）A．用测电笔辨别火线和零线，手接触笔尾的金属体B．家里的空气开关跳闸，立即合上空气开关恢复供电C．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯D．发现有人触电时，立即用手把他拉开【答案】A【详解】A．使用测电笔辨别火线和零线时，手必须接触笔尾的金属体，但不能接触笔尖的金属体，故A 正确；B．空气开关跳闸，可能是电路中有短路故障或用电器的总功率过大，所以应先检查原因，检查没有问题后再使空气开关复位，故B错误；C．湿布是容易导电的物体，用湿布擦拭正在发光的白炽灯或其它用电器时，容易引起人体触电，故C错误；D．发现有人触电时，应立即切断电源或用绝缘体把导线挑开，不能直接用手拉开，故D错误。
