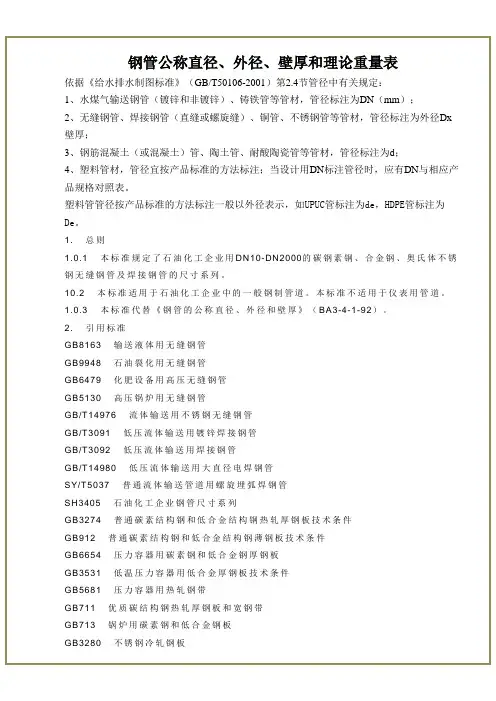

依据?给水排水制图标准?〔GB/T50106-2001〕第2.4节管径中有关规定：1、水煤气输送钢管〔镀锌和非镀锌〕、铸铁管等管材，管径标注为DN〔mm〕；2、无缝钢管、焊接钢管〔直缝或螺旋缝〕、铜管、不锈钢管等管材，管径标注为外径D*壁厚；3、钢筋混凝土〔或混凝土〕管、土管、耐酸瓷管等管材，管径标注为d；4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。
塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de，HDPE管标注为De。
1.总则1.0.1本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。
10.2 本标准适用于石油化工企业中的一般钢制管道。
本标准不适用于仪表用管道。
本标准代替?钢管的公称直径、外径和壁厚?〔BA3-4-1-92〕。
2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素构造钢和低合金构造钢热轧厚钢板技术条件GB912 普通碳素构造钢和低合金构造钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711优质碳构造钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。
3. 一般规定中国石油化工总公司标准SH3045-96?石油化工企业钢管尺寸系列?已公布代替SHJ405-89并开场实施.。
依据《给水排水制图标准》（GB/T50106-2001）第2.4节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为DN（mm）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径Dx 壁厚；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。
塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de，HDPE管标注为De。
1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。
10.2 本标准适用于石油化工企业中的一般钢制管道。
本标准不适用于仪表用管道。
1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。
2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代替SHJ405-89并开始实施.。
GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。
3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代替SHJ405-89并开始实施.。
考虑国内目前钢管及管道法兰组件生产和供应的实际情况。
全部执行该标准尚有一定困难。
本标准基本按照SH3405-96的规定，但作了若干修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。
b）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。
c）本标准列出了中国石化总公司标准《石油化工企业钢管尺寸系列》（SH3405-96），当选用该系列时，DN≥350须选用与SH相配套的的法兰、管件、紧固件和垫片系列。
DN≤300可选用SH标准，也可选用其他相配套的标准。
d）表4.0.1～表4.0.4中DN≤300的钢管尺寸，亦可与国外某些标准（例如ANSI 标准）配套使用。
但如果管子为国外订货，则其外径和壁厚应符合国外有关标准。
3.0.2 有缝钢管DN6～DN150按《低压流体输送用镀锌焊接钢管》（GB/T3091-93)和《低压流体输送用焊接钢管》（GB/T3092-93）选用。
DN150～500按《低压流体输送用大直径电焊钢管》（GB/T14980-94）选用。
4. 钢管尺寸系列4.0.1 奥氏体不锈钢无缝钢管尺寸和理论质量见表4.0.1。
4.0.2 碳素钢、合金钢无缝钢管的尺寸和理论质量见表4.0.2。
4.0.3 奥氏体不锈钢焊接钢管的尺寸和理论质量见表4.0.3。
4.0.4 碳素钢、合金钢焊接钢管的尺寸和理论质量见表4.0.4。
4.0.5 小外径系列碳素钢、合金钢、奥氏体不锈钢无缝钢管的尺寸和理论质量见表4.0.5。
4.0.6 有缝钢管的尺寸和理论质量见表4.0.6.1表4.0.6.2表4.0.6.3。
不锈钢管的概念不锈钢管是一种中空的长条钢材，大量用作输送流体的管道，如石油、天燃气、水、煤气、蒸气等，另外，在搞弯、抗扭强度相同时，重量较轻，所以也广泛用于制造机械零件和工程结构。
也常用作生产各种常规武器、枪管、炮弹等。
不锈钢管的应用不锈钢管安全可靠、卫生环保、经济适用，管道的薄壁化以及新型可靠、简单方便的连接方法的开发成功，使其具有更多其他管材不可替代的优点，工程中的应用会越来越多，使用会越来越普及，前景看好。
不锈钢管的应用随着我国改革开放政策的实施，国民经济获得快速增长，城镇住宅、公共建筑和旅游设施大量兴建，对热水供应和生活用水供给提出了新的要求。
特别是水质问题，人们越来越重视，要求也不断提高。
镀锌钢管这一常用管材因其易腐蚀性，在国家相关政策的影响下，将逐渐退出历史舞台，塑料管、复合管及铜管成了管道系统的常用管材。
但在许多情况下，不锈钢管更有优越性，特别是壁厚仅为0.6～1.2mm的薄壁不锈钢管在优质饮用水系统、热水系统及将安全、卫生放在首位的给水系统，具有安全可靠、卫生环保、经济适用等特点。
已被国内外工程实践证明是给水系统综合性能最好的、新型、节能和环保型的管材之一，也是一种很有竞争力的给水管材，必将对改善水质、提高人们生活水平发挥无可比拟的作用。
在建筑给水管系中，由于镀锌钢管已经结束了百年辉煌的历史，各种新型塑料管及复合管得到迅速发展，但各种管材还不同程度地存在着一些不足，远不能完全适应供水管系的需要和国家对饮用水及有关水品质的要求。
因此，有关专家预言：建筑给水管材最终将恢复到金属管的时代。
根据国外的应用经验，在金属管中认定薄壁不锈钢管为综合性能最好的管材之一。
不锈钢管材质材质：201(1Cr17Mn6Ni5N)202(1Cr18Mn8Ni5N)301(1Cr17Ni7)302(1Cr18Ni)304(0Cr18Ni9)、SS304、TP304304L(00Cr19Ni10)、SS304L、TP304L321(1Cr18Ni9Ti)、SS321、TP321316(0Cr17Ni12Mo2)、SS316、TP316316L(0Cr17Ni14Mo2)、SS316L、TP316L310S(0Cr25N20)、SS310S、TP310S不锈钢管执行标准GB2270-80 不锈钢无缝钢管GB/T14976-94 流体输送用不锈钢无缝钢管GB/T14975-94 结构用不锈钢无缝钢管GB13296-91 锅炉、热交换器用不锈钢无缝钢管(GJB2608-96)（YB676-73）航空用结构钢厚壁无缝钢管(GJB2296-95)（YB678-71）航空用不锈无缝钢管(YB/T679-97)（YB679-71）航空用18A空心铆钉薄壁无缝钢管(GJB2609-96)（YB680-71）航空用结构薄壁无缝钢管(YB/T681-97)（YB681-71）航空用导管20A薄壁无缝钢管GB3090-82 不锈钢小直径钢管GB5310-95 高压锅炉用无缝钢管GB3087-82 低中压无缝钢管GB3089-92 不锈耐酸极薄壁无缝钢管GB9948-88 石油裂化无缝钢管ASTM A213 锅炉、热交换器用铁素体和奥氏体合金钢无缝钢管ASTM A269 一般用途奥氏体不锈钢无缝钢管和焊接钢管ASTM A312 奥氏体不锈钢无缝钢管焊接钢管焊接钢管ASTM A450 碳素钢,铁素体和奥氏体合金钢管的一般要求ASTM A530 专门用途的铁素钢和合金钢的一般要求ASTM A789 一般要求碳素体奥氏体不锈钢无缝钢管和焊接钢管JIS G3456-88 机械结构用不锈钢管JIS G3448-88 普通管道用不锈钢管JIS G3459-88 管道用不锈钢管JIS G3463-88 锅炉、热交换器用不锈钢管Q/HYAD 101-91 化工用无缝长钢管(0Cr18NI11T) Q/HYAD 103-91 00Cr18Ni5MO3Si2双相不锈钢无缝钢管不锈钢管分类1、按生产方法分类（1）无缝管——冷拔管、挤压管、冷轧管不锈钢无缝钢管不锈钢无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。
