修井机主要参数汇总

650型修井机主要技术参数主要技术性能1、名义钻井深度(4 1/2"钻杆)： 2000m2、最大钩载： 1580kN3、提升系统绳系： 4×54、井架工作高度： 35m5、绞车形式：双滚筒、配EATON WCB 224辅助刹车最大快绳拉力：210kN6、钢丝绳直径Φ29mm7、主机柴油机功率： 700（630）bhp/1800-2100rpm8、动力传动形式：液力机械9、钻台高度 5 m10、转盘名义开口直径 520mm11、泥浆罐 3个罐，容积130m3各系统参数说明1、运载汽车底盘型号： ZYT5600TZJD底盘驱动型式： 12×8最小转弯直径： 34m最大爬坡度： 20%最小离地间隙： 281mm最高限制车速： 45km/h2、动力机组柴油机型号： C-16额定功率： 630bhp/1800-2100rpm冷却方式：水冷3、液力变速器变速器型号： Allison S6610HR最大输入功率： 530kW最大输入扭矩： 3078N.m最大输入转速： 2500r/min各档传动比： 0.67/1/1.35/2.01/2.68/4/R5.12变速器档数： 74、井架的设计制造符合API SPEC 4F 相关标准。

井 架 型 式： 双节液压伸缩式井架。

井架最大静载荷： 158t井架工作高度： 35m二层台高度： 17m ，21m ，22m倾 角： 3.5°抗风能力： 满立根110km/h(10级)井架铭牌打API 标记，井架配防爆照明电路，并且安装两个杆式液压猫头。

5、猫头油缸参数有效行程： 1500mm最大拉力： 110kN工作压力： 14MPa6、死绳固定器及配套指重表型号 JZG207、钻台钻台面高度： 5m钻台台面(长×宽)： 6m ×7m结构形式 八立柱伸缩式净空高度： 3.7m转盘承载梁最大额定净负荷： 1600kN最大额定立根盒容量： 2000（421”钻杆） 底座设计有大小鼠洞、大钳尾绳装置、大门坡道、栏杆及逃生装置等。

650型修井机主要技术参数主要技术性能1、名义钻井深度(4 1/2"钻杆)： 2000m2、最大钩载： 1580kN3、提升系统绳系： 4×54、井架工作高度： 35m5、绞车形式：双滚筒、配EATON WCB 224辅助刹车最大快绳拉力：210kN6、钢丝绳直径Φ29mm7、主机柴油机功率： 700（630）bhp/1800-2100rpm8、动力传动形式：液力机械9、钻台高度 5 m10、转盘名义开口直径 520mm11、泥浆罐 3个罐，容积130m3各系统参数说明1、运载汽车底盘型号： ZYT5600TZJD底盘驱动型式： 12×8最小转弯直径： 34m最大爬坡度： 20%最小离地间隙： 281mm最高限制车速： 45km/h2、动力机组柴油机型号： C-16额定功率： 630bhp/1800-2100rpm冷却方式：水冷3、液力变速器变速器型号： Allison S6610HR最大输入功率： 530kW最大输入扭矩： 3078N.m最大输入转速： 2500r/min各档传动比： 0.67/1/1.35/2.01/2.68/4/R5.12变速器档数： 74、井架的设计制造符合API SPEC 4F 相关标准。

井 架 型 式： 双节液压伸缩式井架。

井架最大静载荷： 158t井架工作高度： 35m二层台高度： 17m ，21m ，22m倾 角： 3.5°抗风能力： 满立根110km/h(10级)井架铭牌打API 标记，井架配防爆照明电路，并且安装两个杆式液压猫头。

5、猫头油缸参数有效行程： 1500mm最大拉力： 110kN工作压力： 14MPa6、死绳固定器及配套指重表型号 JZG207、钻台钻台面高度： 5m钻台台面(长×宽)： 6m ×7m结构形式 八立柱伸缩式净空高度： 3.7m转盘承载梁最大额定净负荷： 1600kN最大额定立根盒容量： 2000（421”钻杆） 底座设计有大小鼠洞、大钳尾绳装置、大门坡道、栏杆及逃生装置等。

350修井机技术参数摘要：一、350 修井机简介二、技术参数详解1.发动机2.井架3.提升系统4.钻头旋转系统5.行走系统6.液压系统7.电气系统8.冷却系统三、性能特点四、应用领域五、结论正文：【一、350 修井机简介】350 修井机是一款具有高性能、高效率、高可靠性的钻井设备。

适用于各类修井作业，包括油气井、水井、地热井等。

该修井机以优越的性能和稳定的表现赢得了市场的认可。

【二、技术参数详解】【1.发动机】350 修井机采用了一台大功率、低油耗的发动机，具有出色的动力性能。

该发动机保证了修井机在各种恶劣环境下都能正常工作，为钻井作业提供了强大的动力支持。

【2.井架】井架是修井机的重要部件，关系到钻井作业的安全和效率。

350 修井机的井架采用高强度合金材料制成，具有较高的抗弯曲和抗扭曲性能，确保了修井机在钻井过程中的稳定性和安全性。

【3.提升系统】提升系统是修井机的关键部件，负责将钻具、钻头等工具提升和下降。

350 修井机的提升系统采用高效率的液压马达驱动，具有快速、准确的升降功能，满足了修井作业对提升速度和精度的要求。

【4.钻头旋转系统】钻头旋转系统是修井机钻井作业的核心部件，负责驱动钻头旋转。

350 修井机的钻头旋转系统采用先进的驱动技术，具有较高的转速和扭矩，确保了钻井作业的高效进行。

【5.行走系统】行走系统是修井机的行动机构，负责修井机的移动。

350 修井机的行走系统采用液压驱动，具有较高的行走速度和爬坡能力，满足了修井机在不同地形条件下的移动需求。

【6.液压系统】液压系统是修井机的关键动力传输系统，负责驱动修井机的各个部件。

350 修井机的液压系统采用高效节能的设计，具有较低的能耗和较长的使用寿命，确保了修井机的稳定运行。

【7.电气系统】电气系统是修井机的神经系统，负责控制修井机的各个部件运行。

350 修井机的电气系统采用智能化设计，具有较高的可靠性和安全性，确保了修井机在各种环境下的正常运行。

350修井机技术参数修井机，也称为井下修井机，是用于修井作业的一种机械设备。

它主要由下井设备和井口设备两部分组成。

下井设备包括井下剖油器、吸油器、钻油泵等；井口设备包括井口修井器、井口井架等。

修井机的技术参数主要包括功率输出、升程、击锤能量、重量、工作温度等。

下面将详细介绍这些技术参数。

首先，功率输出是修井机的重要参数。

它通常表示为单位时间内修井机所能发出的功率。

正常情况下，修井机的功率输出与修井机的工作效率有着直接的关系，功率输出越大，修井机的工作效率越高。

因此，在选择修井机时，需要根据具体的修井作业需求来确定所需要的功率输出。

其次，升程也是修井机的重要参数之一。

升程通常表示为修井机一次性能够抵达的最大高度。

不同的修井机具有不同的升程，通常，升程较大的修井机能够提高修井作业的效率。

同时，升程也与修井机的重量、结构等有关，因此，在选择修井机时，需要根据具体的修井作业要求来确定升程的大小。

击锤能量是修井机的技术参数之一。

它通常表示为修井机每次击打所释放的能量。

击锤能量越大，修井机的修井效果越好。

而击锤能量的大小与修井机的结构、设计等有关，通常，击锤能量较大的修井机往往具有较高的工作效率。

重量是修井机的另一个重要技术参数。

修井机的重量通常表示为单位重量下能够承受的最大冲击力。

不同的修井机具有不同的重量，重量较大的修井机通常具有较高的稳定性和耐用性。

在选择修井机时，需要根据具体的修井作业需求来确定所需要的重量。

最后，工作温度也是修井机的一个重要参数。

修井机的工作温度通常表示为修井机能够承受的最高温度。

不同的修井机具有不同的工作温度范围，工作温度较高的修井机通常可以适应更加恶劣的井下环境。

综上所述，修井机的技术参数主要包括功率输出、升程、击锤能量、重量、工作温度等。

这些参数的不同取值将直接影响修井机的工作效率和适应环境的能力。

因此，在选择修井机时，需要根据具体的修井作业需求来确定所需要的技术参数。

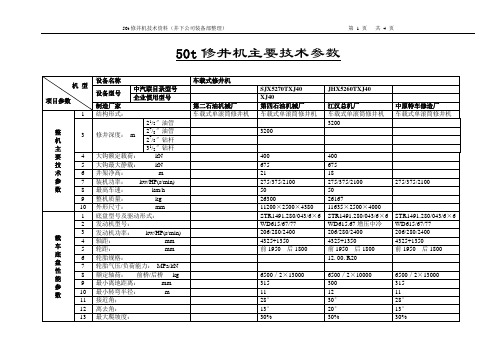

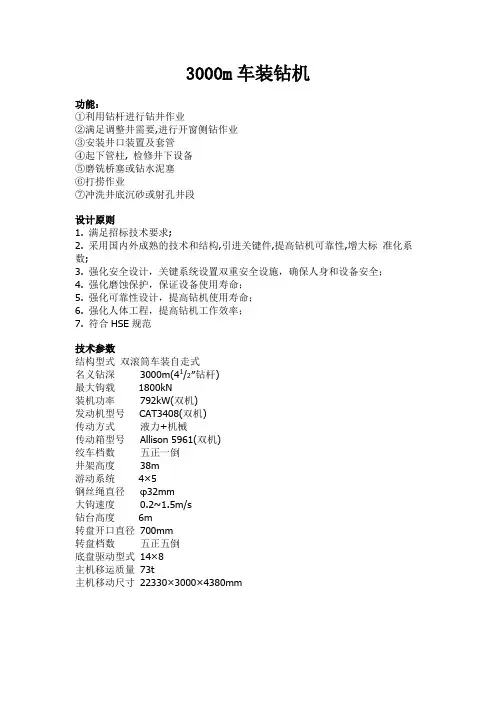

3000m车装钻机功能：①利用钻杆进行钻井作业②满足调整井需要,进行开窗侧钻作业③安装井口装置及套管④起下管柱, 检修井下设备⑤磨铣桥塞或钻水泥塞⑥打捞作业⑦冲洗井底沉砂或射孔井段设计原则1. 满足招标技术要求;2. 采用国内外成熟的技术和结构,引进关键件,提高钻机可靠性,增大标准化系数;3. 强化安全设计，关键系统设置双重安全设施，确保人身和设备安全；4. 强化磨蚀保护，保证设备使用寿命；5. 强化可靠性设计，提高钻机使用寿命；6. 强化人体工程，提高钻机工作效率；7. 符合HSE规范技术参数结构型式双滚筒车装自走式名义钻深3000m(41/2″钻杆)最大钩载1800kN装机功率792kW(双机)发动机型号CAT3408(双机)传动方式液力+机械传动箱型号Allison 5961(双机)绞车档数五正一倒井架高度38m游动系统4×5钢丝绳直径φ32mm大钩速度0.2~1.5m/s钻台高度6m转盘开口直径700mm转盘档数五正五倒底盘驱动型式14×8主机移运质量73t主机移动尺寸22330×3000×4380mmXJ90(XJ350)型修井机主要技术参数产品型号XJ90(XJ350)名义小修井深（27/8"外加厚油管）m 4000名义大修井深(27/8"钻杆)m 3200钻井深度（41/2"钻杆）m 1000最大钩载kN 900发动机型号CAT 3406或C-9 ATAAC 发动机功率kW 269或261液力传动箱型号S5610HR传动型式液力+机械井架高度m 29游动系统4×3主大绳直径mm 26大钩速度m/s 0.2～1.75底盘型号/驱动形式XD40/8×6接近角/离去角23°/16°最小离地间隙mm 340最大爬坡度30%最小转弯直径m 28转盘型号ZP90游车大钩型号YG90水龙头型号SL110移运时外形尺寸m 16.7×2.8×4.1主机质量kg 42000附件质量kg 15000XJ110(XJ450)型修井机主要技术参数产品型号XJ110(XJ450) 名义小修井深（27/8"外加厚油管）m 5500名义大修井深(27/8"钻杆)m 4500 钻井深度（41/2"钻杆）m 1500最大钩载kN 1125发动机型号CAT 3408 DITA或C-15ATAAC发动机功率kW 354液力传动箱型号S5610HR 传动型式液力+机械井架高度m 32游动系统5×4主大绳直径mm 26大钩速度m/s 0.2～1.2 底盘型号/驱动形式XD50/10×8 接近角/离去角23°/16° 最小离地间隙mm 311最大爬坡度26%最小转弯直径m 33转盘型号ZP135游车大钩型号YG110水龙头型号SL110移运时外形尺寸m 18.5×2.8×4.2 主机质量kg 50000附件质量kg 20000XJ135(XJ550)型修井机主要技术参数产品型号XJ135(XJ550) 名义小修井深（27/8"外加厚油管）m 7000 名义大修井深(27/8"钻杆)m 5800钻井深度（41/2"钻杆）m 2000最大钩载kN 1350发动机型号CAT3408 DITA或C-15ATAAC发动机功率kW 396或392 液力传动箱型号S5610HR 传动型式液力+机械井架高度m 33游动系统5×4主大绳直径mm 26大钩速度m/s 0.2～1.4底盘型号/驱动形式XD50/10×8 接近角/离去角26°/17°最小离地间隙mm 311最大爬坡度26%最小转弯直径m 33转盘型号ZP135游车大钩型号YG135水龙头型号SL135移运时外形尺寸m 18.8×2.85×4.3 主机质量kg 55000附件质量kg 20000XJ160(XJ650)型修井机主要技术参数产品型号XJ160(XJ650) 名义小修井深（27/8"外加厚油管）m 8000 名义大修井深(27/8"钻杆)m 7000钻并深度（41/2"钻杆）m 2500最大钩载kN 1580发动机型号CAT3412 DITA或C-16ATAAC发动机功率kW 485或492 液力传动箱型号S6610HR传动型式液力+机械井架高度m 35游动系统5×4/6×5主大绳直径mm 26大钩速度m/s 0.2-1.3/0.2-1.4 底盘型号/驱动形式XD60/12×8 接近角/离去角26°/18°最小离地间隙mm 311最大爬坡度26%最小转弯直径m 38转盘型号ZP175游车大钩型号YG160水龙头型号SL160移运时外形尺寸m 20.4×2.85×4.45 主机质量kg 65000附件质量kg 20000XJ180(XJ750)型修井机主要技术参数产品型号XJ180(XJ750) 名义小修井深（27/8"外加厚油管）m ______ 名义大修井深(27/8"钻杆)m 8000钻并深度（41/2"钻杆）m 3000最大钩载kN 1800发动机型号2×CAT3408 DITA或2×C-15ATAAC发动机功率kW 2×354液力传动箱型号2×S5610HR 传动型式液力+机械井架高度m 36/38游动系统5×4/6×5 主大绳直径mm 32大钩速度m/s 0.2-1.3/0.2-1.2 底盘型号/驱动形式XD70/14×8 接近角/离去角26°/18°最小离地间隙mm 311最大爬坡度26%最小转弯直径m 41转盘型号ZP205/ZP275 游车大钩型号YG180水龙头型号SL225移运时外形尺寸m 22.5×3.0×4.45 主机质量kg 76000附件质量kg 30000XJ225(XJ850)型修井机主要技术参数产品型号XJ225(XJ850) 名义小修井深（27/8"外加厚油管）m ______ 名义大修井深(27/8"钻杆)m ______钻并深度（41/2"钻杆）m 4000最大钩载kN 2250发动机型号2×CAT3408 DITA或2×C-15 ATAA发动机功率kW 2×396或2×392 液力传动箱型号2×S5610HR 传动型式液力+机械井架高度m 36/38游动系统6×5主大绳直径mm 32大钩速度m/s 0.2-1.3底盘型号/驱动形式XD70/14×8 接近角/离去角26°/18°最小离地间隙mm 311最大爬坡度26%最小转弯直径m 41转盘型号ZP205/ZP275 游车大钩型号YG225水龙头型号SL225移运时外形尺寸m 22.5×3.0×4.48 主机质量kg 78000。

井下作业设备：修井机简介一、概述修井机主要是用于油水（气）井中小修及大修的一套综合机组，修井工艺对修井机的基本要求是：（1）起下钻具能力：为了起下钻具，要有一定的起重能力和起升速度。

由修井机的起升系统承担。

（2）旋转能力：为了带动钻具、整形工具、套铣头、钻头及其他磨套钻铣工具而旋转磨（套、钻）进等，要有一定的扭矩和转速。

由修井机的旋转系统承担。

（3）循环洗井能力：为了保证正常钻（套、磨）进、冲洗井底及携带钻屑等，要有一定的压力和排量循环修井液。

由修井机的循环系统承担。

具有以上三大工作能力的修井机设备称为修井机的三大工作机组，它主要由绞车、井架、天车、游车大钩、转盘、水龙头及修井泵等组成。

二、修井机的结构组成一套完整的修井机主要由八大系统、设备组成。

（1）起升系统：起升系统是由绞车、井架、天车、游车大钩及钢丝绳等组成。

（2）旋转系统：旋转系统是由地面的转盘、水龙头和井下钻具等组成。

（3）循环系统：循环系统设备很多，主要由修井泵、地面管汇、立管、水龙带、修井液净化（处理、配制）设备及井下钻具等组成。

（4）动力设备：动力设备是由柴油机或电动机等组成，为钻机的正常运转提供动力。

（5）传动系统：传动系统又称联动机组，指的是动力机与工作机中间的各种传动设备及部件。

传动方式一般是机械、电、气、液联合使用。

大部分转盘修井机目前是机械传动为主，其他传动为辅的联合传动。

（6）控制系统：较先进的修井机多以机械、电、气、液联合控制，也有采用专用机械控制、气控制、液压控制、电控制的。

机械控制设备有手柄、踏，板、操纵杆等；气（液）动控制设备有气（液）元件、工作缸等；电控制设备有基本元件、变阻器、电阻器、继电器、微型控制等。

（7）修井机底座：修井机底座主要由钻台底座、机泵底座以及主要辅助设备底座等组成，一般采用型钢或管材焊接而成。

（8）辅助设备：现代化的石油修井机还有一些辅助设备，如供电、供气、供水、供油、器材储存、防喷防火设施、修井液的配制、储存、处理设施及各种仪器和自动记录仪表等，以满足健康、安全、环保等要求。

XJ550修井机操作规范2013 年 09 月 01一、目的和范围本规范规定了XJ550修井机操作程序及保护养护规范。

本规范合用于XJ550修井机操作和保护。

二、引用文件第四石油机械厂《 SJX5470TXJ550型修井机 ( 双滚筒 ) 使用说明书》三、主要技术参数项目参数项目参数( 一) 主要参数修井深度1 2大修深度7 8" 钻杆) 6500m(2/ " 油管 ) 5000m(2/大钩额定载荷1323kN 大钩最大静载1470kN发动机功率429kW/(2100r/min) 井架高度 ( 净32m高)转弯半径17m 工作环境温度-25 ℃～ 50℃1. 主滚筒参数直径429mm 长度965mm刹车鼓直径φ1070mm 宽度310mm离合器型号ATD-324H 最大快绳拉力210kN刹车包角345°2. 捞砂滚筒参数直径324mm 长度980mm刹车鼓直径1070mm 刹车鼓宽度210mm快绳最大拉力11tf 离合器型号ATD124H容绳量3400m(9/ 16" 钢绳 )3.井架参数净高34mm 最大静载荷1470kN8绳倾斜角3°30＇天车滑轮底径φ655mm快绳轮底径φ795mm 二层台容量6000m(21/ 2" 油管 ) 二层台高度17m、20m 最大抗风力110km/h( 约 10 级) 4. 游车大钩 (YG-150) 参数最大载荷1470kN(150t ·f) 滑轮数 4 个φ650mm 采纳钢丝绳直φ26mm天车槽底径径5.辅助刹车参数型号SR22型水刹车出水最高水温82°出水最大压力冷却水流量3/min1550r/min 大钩匀速下降1176kN(120t)最高转速最大载荷大钩匀速下降最最大制动功率大速度6.液压绞车 (3t) 参数滚筒直径φ245mm滚筒长度352mmφ钢丝绳，最大起重量29.4kN(3tf)绳容量长 80m公称转速60r/min7.液压绞车 (5t)滚筒直径φ325mm滚筒长度378mm最大起重量49kN(5tf) 绳容量φ16mm钢丝绳，长100m公称转速60r/min8. 液压系统参数油泵最大排量165L/min(1800r/mi系统最大压力14MPa n)主液泵型号P25X378BEI257 油箱容量750L 9. 气路系统空压机最大排量3/min 工作压力0.833 ～主储气筒容量( 二) 底盘参数10×8 修井机整机重43t载车驱动型式量最小转弯半径 m R17 最大能力车速63km/h限制车速45km/h1. 发动机参数发动机型号卡特彼勒 CAT3412 发动机功率429kW(585HP)/2100r/min缸数与摆列12 缸 V型摆列缸径与冲程 mm 137×152排量 L 27 压缩比14.5:1冷却方式水冷最大扭矩2. 传动箱参数传动箱型号ALLISONS6610HR 变矩器型号S6600四、职责要求现场作业人员7 人。

修井机基础知识及操作规程一、修井机结构与主要技术参数（一）修井机的用途及基本结构1.用途修井机是用来对井下管柱或井身进行维修或更换而提供动力的一套综合机组。

它包括动力设备、传动设备、绞车、井架、天车、游动滑车、大钩、水龙头、转盘和其他辅助设备。

2.型号和基本结构修井机基本结构由自走底盘（四个驱动桥组成）、角传动箱、滚筒及其刹车系统、刹车冷却装置、Ⅱ型两节伸缩式井架及游动系统、死绳固定器及压力传感指重装置、液压绞车、钻台、司钻控制的气路和液压系统、电路系统等组成。

斯太尔修井机基本结构由装载底盘车、发动机、传动箱、井架、游动滑车、滚筒及刹车系统、液压绞车、液路系统、气路系统等组成。

（二）修井机主要技术参数常用的修井机有XJ250型、XJ450型、XI550型。

其主要技术参数如表1所示。

表1修井机主要技术参数二、修井机使用操作规程（一）启动前的检查与准备（1）检查油底壳内的机油量、水箱水位、燃料油量，柴油滤清器的三通阀应处于通路位置；（2）用手摇机油泵泵油，使油压表的指示达到0.1MPa以上，同时盘车2～3圈；（3）活动油门操作装置并控制在怠速位置；（4）压下油压低自动停车装置的板杆，使拔叉与齿条上挡块脱开；（5）检查启动电路或气路系统是否符合要求；（6）清除周围障碍物，合上塔铁开关，准备启动。

（二）启动与正常运转（1）用启动按钮时，应按下后快速放开，连续按下时间一般为3～5s，最长不超过10s，若反复3～5次启动不着，应检查原因排除故障后再启动。

严禁长时间使电动机运转，以免烧坏，更不允许带车启动。

（2）柴油机发动以后，应稳定在60Or/min的转速下运转，注意油压、排气烟色是否正常，听各缸爆发是否均匀，有无异响。

同时，用手摸各缸排气管的温度，确定各缸是否工作并打开1～2个缸头罩检查摇臂上油情况。

（3）启动后（怠速时间不宜过长）情况正常，则应逐渐升高转速到900r/min左右，进行预热，待油、水温度达到45℃以上时再将转速升高到1300～1400r/min，方可加负荷。
