下载文档原格式
GB12624-90劳动防护手套通用技术条件GB12624-90劳动防护手套通用技术条件The general specifications for protective gloves and mittens自 1991-10-1 起执行1 主题内容与适用范围本标准规定了劳动防护手套（以下简称“手套”）的分类标记、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于工业和农业上广泛使用的各种手套。
2 引用标准GB527 硫化橡胶物理试验方法的一般要求GB528 硫化橡胶拉伸性能的测定GB1039 塑料力学性能试验方法总则GB1040 塑料拉伸试验方法GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3820 机织物（梭织物）和针织物厚度的测定GB3923 机织物断裂强力和断裂伸长的测定（条样法）GB4689.4 皮革物理性能的测试厚度的测定GB4689.5 皮革抗张强度和伸长率的测定GB7742 纺织品胀破强度和胀破扩张度的测定（弹性膜片法）3 术语3．1 劳动防护手套protective gloves and mittens具有保护手和手臂的功能，供作业者劳动时戴用的手套。
3．2 五指手套five finger glove五个手指分开的手套（见图1a或图1b）。
图11―手掌；2―腕部；3―袖筒；4―袖卷边3．3 三指手套three finger glove除拇指和食指外，其余三个手指连在一起的手套（见图1c）。
3．4 连指手套（又名手闷子）mitten四个手指连在一起而与拇指分开的手套（见图1d）。
3．5 直型手套platy glove and mitten五个手指在一个平面上的手套（见图1a、图1c和图1d）。
3．6 手型手套curved glove and mitten手掌和五个手指略向内弯，与人手自然放松时的形状基本相同的手套（见图1b）。
劳动防护手套通用技术条件劳动防护手套通用技术条件是指在不同工作场所和工种下，为了保护劳动者的手部免受各种危害物的伤害，对劳动防护手套的一些基本技术要求。
下面是劳动防护手套通用技术条件的一些要点。
1. 物理性能要求：劳动防护手套应具备一定的物理性能，如耐磨损、耐撕裂、耐穿刺、耐拉伸等。
这些性能的要求根据不同工作场所和工种之间的差异而有所区别。
2. 化学性能要求：在处理一些化学物质时，劳动防护手套应具备一定的耐腐蚀性能。
这样可以保护劳动者的手部免受有害物质的侵蚀。
3. 热性能要求：一些工作场所需要处理高温或者低温物体，因此劳动防护手套还应具备一定的耐热或耐寒性能。
这可以保护劳动者的手部免受热源或寒冷物体的伤害。
4. 电绝缘性要求：在一些需要接触电流的工作场所，劳动防护手套应具备良好的电绝缘性能。
这样可以防止电流对劳动者的手部造成电击伤害。
5. 尺寸要求：劳动防护手套应具备良好的尺寸适配性，以便劳动者能够舒适地穿戴，并且灵活操作。
手套尺寸的选择应根据劳动者的手部尺寸来确定。
6. 强度要求：劳动防护手套应具备一定的抗拉力和抗撕裂力。
这可以防止手套在劳动过程中破裂，从而进一步保护劳动者的手部不受伤害。
7. 耐化学物质渗透性要求：涉及有害化学物质处理的工作场所，劳动防护手套应能防止化学物质的渗透，避免对劳动者手部造成伤害。
总之，劳动防护手套通用技术条件的制定主要是为了保护劳动者的手部免受各种危害物的伤害，以确保工作场所的安全和劳动者的健康。
各种性能要求根据不同的工种和工作场所而有所差异，针对具体情况进行选择和使用。
同时，劳动者在使用劳动防护手套时也应严格按照要求来进行佩戴，并注意手套的维护和更换，以保证其防护效果的持久和可靠性。
劳动防护手套通用技术标准劳动防护手套是一种用于保护劳动者手部安全的装备，广泛应用于工业生产、建筑施工、医疗卫生、化工实验等领域。
为了确保劳动防护手套的质量和性能，制定并执行相应的技术标准非常重要。
下面是劳动防护手套通用技术标准的内容，总结如下。
1. 产品分类和定义劳动防护手套根据应用领域和材料分为不同类别。
例如，根据应用领域分为工业用手套、医疗用手套、化工实验用手套等；根据材料分为天然橡胶手套、丁腈手套、聚氯乙烯手套等。
各类手套的特点和使用要求有所不同，因此需要制定相应的标准。
2. 产品质量要求劳动防护手套的质量要求包括材料的选用、工艺的合理性和产品的可靠性等方面。
例如，手套的材料应具有耐磨损、耐腐蚀、阻燃等特点，能够有效保护手部免受外界的伤害；手套的工艺应符合相关标准，确保手套的结构牢固、缝线紧密，不易开裂或脱线；手套的产品可靠性要求通过相关测试来验证，如耐穿刺、耐酸碱性能测试等。
3. 尺寸和标识要求劳动防护手套的尺寸应根据使用者手部尺寸来选择，保证手套佩戴舒适。
标识要求包括产品名称、规格型号、生产厂商、生产日期、安全警示标志等。
这些标识的存在可以方便用户识别手套的品牌和型号，并追溯到生产过程，确保产品的质量可追溯。
4. 使用注意事项劳动防护手套是用来保护劳动者手部安全的，但是在使用过程中需要注意一些事项。
例如，手套应与手部紧密贴合，不得松脱；手套的选用应根据具体工作环境和任务来确定，确保手套能够防护具体的危险性；手套使用后应及时清洗和消毒，保持清洁卫生。
5. 检测方法和评定标准为了保证劳动防护手套的质量和性能，需要制定相应的检测方法和评定标准进行监督和检查。
例如，手套的厚度、耐穿刺性能、耐酸碱性能等可以通过相关试验来检测，根据测试结果来评定手套是否符合标准要求。
总之，劳动防护手套通用技术标准是保障劳动者手部安全的重要措施。
通过制定和执行这些标准，可以确保劳动防护手套的质量和性能，降低工作环境对劳动者手部的伤害风险，提高工作安全性和效率。

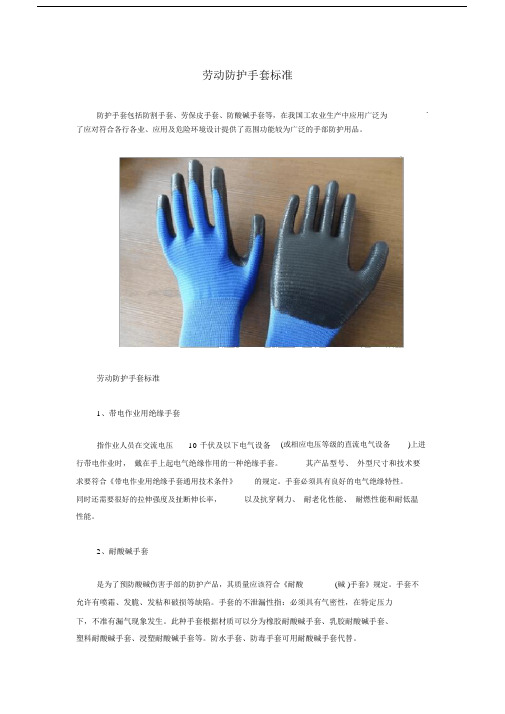

劳动防护手套标准防护手套包括防割手套、劳保皮手套、防酸碱手套等，在我国工农业生产中应用广泛为了应对符合各行各业、应用及危险环境设计提供了范围功能较为广泛的手部防护用品。
.劳动防护手套标准1、带电作业用绝缘手套指作业人员在交流电压10 千伏及以下电气设备(或相应电压等级的直流电气设备)上进行带电作业时，戴在手上起电气绝缘作用的一种绝缘手套。
其产品型号、外型尺寸和技术要求要符合《带电作业用绝缘手套通用技术条件》的规定。
手套必须具有良好的电气绝缘特性。
同时还需要很好的拉伸强度及扯断伸长率，以及抗穿刺力、耐老化性能、耐燃性能和耐低温性能。
2、耐酸碱手套是为了预防酸碱伤害手部的防护产品，其质量应该符合《耐酸(碱 )手套》规定。
手套不允许有喷霜、发脆、发粘和破损等缺陷。
手套的不泄漏性指：必须具有气密性，在特定压力下，不准有漏气现象发生。
此种手套根据材质可以分为橡胶耐酸碱手套、乳胶耐酸碱手套、塑料耐酸碱手套、浸塑耐酸碱手套等。
防水手套、防毒手套可用耐酸碱手套代替。
3、耐油手套这类产品采用丁腈胶、氯丁二烯或者聚氨酯等材料制成，用以保护手部皮肤避免受油脂类物质的侵蚀引起各种皮肤病，如急性皮炎、痤疮、毛囊炎、皮肤干燥、皲裂、色素沉着以及指甲变化等。
4、焊工手套为防御焊接时的高温、熔融金属、火花烧灼手的个人防护用具。
采用牛、猪狨革或二层革制成，按指型不同分为二指型、三指型和五指型。
焊工手套有严格外观要求。
一级品要求革身厚薄均匀，丰满柔软而有弹性，革面绒毛细致、均匀、坚牢、颜色深浅一致，无油腻感。
二级品：革身缺乏丰满弹性、革面绒毛粗、颜色略有深浅。
5、防振手套用于接触振动、如在林业、采矿、建筑、交通等部门用手持振动工具(如油锯、凿岩机等)时预防因振动引起振动性职业病“白指症”的个人防护用品。
防振手套在结构上，主要是在手掌面添加一定厚度的泡沫塑料、乳胶以及空气夹层等来吸收振动。
衬垫厚度越厚，其含空气量越多，减振效果愈好。
劳动防护手套通用技术条件随着社会的发展，由于不断加强劳动保护，防护产品的使用越来越普遍，其中劳动防护手套也被广泛地应用于各行各业。
为了保障劳动者的安全，规范劳动防护手套生产和使用，并确保防护效果，根据国家相关规定，特制定本技术条件。
一、适用范围本技术条件适用于企业从事劳动防护手套的生产和使用。
二、劳动防护手套的分类劳动防护手套的分类根据材料类型和工作环境、作业特点，一般分为以下几类：（一）布类手套：由棉、毛织物、缎、丝织物等植物纤维或合成纤维或混合织物制成，主要用于拆除及安装、装配、装卸、检修、维护等作业；（二）皮革手套：由牛皮、羊皮、猪皮、兔皮等动物原皮经制作而成，具有耐用、耐磨及耐水性能，一般用于高温作业、操作机械及装配作业；（三）橡胶手套：由聚氯乙烯、氯乙烯、氯丁橡胶等材料制成，主要用于有毒有害物品处理、接触油脂、操作机械、清洗物品等工作；（四）铬酸钼手套：主要由铬酸钼锆纤维、红山毛、粗棉、聚氨酯织物等材料制成，用于有尖锐物体、腐蚀性介质处理的作业；（五）玻璃纤维手套：由玻璃纤维布或混合织物制成，具有良好的抗腐蚀性，一般用于操作机器、搬运重型物品、消防或抢险救援等；（六）竹纤维手套：由竹纤维织物制成，主要用于装配及搬运粗糙物品等；（七）涂层手套：分为金属涂层手套和其他涂层手套，主要用于操作机械、搬运重物、抢险救灾等工作。
三、劳动防护手套的要求（一）安全性能手套的安全性能包括耐火、耐热、抗裂、耐冲击、防静电、抗气密性及海水抗腐蚀性等。
（二）尺寸按手套使用者的年龄、手型及工作类型分组，制定有关规定，以选择合适的手套尺寸。
（三）材料根据工作环境、工作特点及防护要求，确定劳动防护手套的材料，配以使用的相关要求、限制及注意事项；（四）使用寿命根据具体工作环境、要求、材料性能等因素，确定劳动防护手套的使用寿命，以免影响安全使用。
四、劳动防护手套的检验（一）检查项目根据所检验手套的型号、货号、进货商、出厂日期等，检查其质量及相关性能情况；（二）检测方法用外观检查、针孔试验、抗穿刺试验、火焰试验、耐热性试验、抗拉伸试验、抗气密性试验、防静电试验、抗腐蚀试验等方法对劳动防护手套进行检测。
GB12624-90劳动防护手套通用技术条件The general specifications for protective gloves and mittens自1991-10-1 起执行1 主题内容与适用范围本标准规定了劳动防护手套（以下简称“手套”）的分类标记、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于工业和农业上广泛使用的各种手套。
2 引用标准GB527 硫化橡胶物理试验方法的一般要求GB528 硫化橡胶拉伸性能的测定GB1039 塑料力学性能试验方法总则GB1040 塑料拉伸试验方法GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3820 机织物（梭织物）和针织物厚度的测定GB3923 机织物断裂强力和断裂伸长的测定（条样法）GB4689.4 皮革物理性能的测试厚度的测定GB4689.5 皮革抗张强度和伸长率的测定GB7742 纺织品胀破强度和胀破扩张度的测定（弹性膜片法）3 术语3．1 劳动防护手套 protective gloves and mittens具有保护手和手臂的功能，供作业者劳动时戴用的手套。
3．2 五指手套five finger glove五个手指分开的手套（见图1a或图1b）。
图11―手掌；2―腕部；3―袖筒；4―袖卷边3．3 三指手套three finger glove除拇指和食指外，其余三个手指连在一起的手套（见图1c）。
3．4 连指手套（又名手闷子）mitten四个手指连在一起而与拇指分开的手套（见图1d）。
3．5 直型手套platy glove and mitten五个手指在一个平面上的手套（见图1a、图1c和图1d）。
3．6 手型手套curved glove and mitten手掌和五个手指略向内弯，与人手自然放松时的形状基本相同的手套（见图1b）。
GB12624-90劳动防护手套通用技术条件The general specifications for protective gloves and mittens自 1991-10-1 起执行1 主题内容与适用范围本标准规定了劳动防护手套（以下简称“手套”）的分类标记、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于工业和农业上广泛使用的各种手套。
2 引用标准GB527 硫化橡胶物理试验方法的一般要求GB528 硫化橡胶拉伸性能的测定GB1039 塑料力学性能试验方法总则GB1040 塑料拉伸试验方法GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3820 机织物（梭织物）和针织物厚度的测定GB3923 机织物断裂强力和断裂伸长的测定（条样法）GB4689.4 皮革物理性能的测试厚度的测定GB4689.5 皮革抗张强度和伸长率的测定GB7742 纺织品胀破强度和胀破扩张度的测定（弹性膜片法）3 术语3．1 劳动防护手套protective gloves and mittens具有保护手和手臂的功能，供作业者劳动时戴用的手套。
3．2 五指手套five finger glove五个手指分开的手套（见图1a或图1b）。
图11―手掌；2―腕部；3―袖筒；4―袖卷边3．3 三指手套three finger glove除拇指和食指外，其余三个手指连在一起的手套（见图1c）。
3．4 连指手套（又名手闷子）mitten四个手指连在一起而与拇指分开的手套（见图1d）。
3．5 直型手套platy glove and mitten五个手指在一个平面上的手套（见图1a、图1c和图1d）。
3．6 手型手套curved glove and mitten手掌和五个手指略向内弯，与人手自然放松时的形状基本相同的手套（见图1b）。

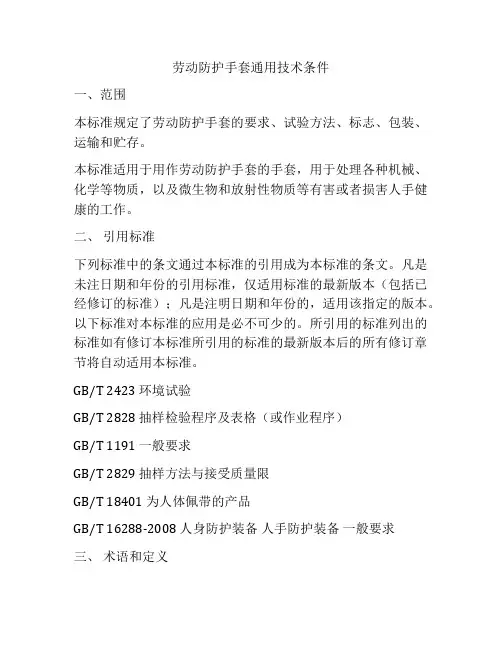

劳动防护手套通用技术条件一、范围本标准规定了劳动防护手套的要求、试验方法、标志、包装、运输和贮存。
本标准适用于用作劳动防护手套的手套，用于处理各种机械、化学等物质，以及微生物和放射性物质等有害或者损害人手健康的工作。
二、引用标准下列标准中的条文通过本标准的引用成为本标准的条文。
凡是未注日期和年份的引用标准，仅适用标准的最新版本（包括已经修订的标准）；凡是注明日期和年份的，适用该指定的版本。
以下标准对本标准的应用是必不可少的。
所引用的标准列出的标准如有修订本标准所引用的标准的最新版本后的所有修订章节将自动适用本标准。
GB/T 2423 环境试验GB/T 2828 抽样检验程序及表格（或作业程序）GB/T 1191 一般要求GB/T 2829 抽样方法与接受质量限GB/T 18401 为人体佩带的产品GB/T 16288-2008 人身防护装备人手防护装备一般要求三、术语和定义为了本文件的使用，以下术语和定义适用。
3.1 劳动防护手套带有手指和手掌，以及臂部的一种劳动防护用品，用于机械和化学互易危机劳动场所3.2 特殊手套能够防护复杂手指和指作者的手工锻造手套和有指关节部分的手套等3.3 通风手套允许气体和水分析通过的手套3.4 防风手套通过使用耐水、罩、单方向通风、橡胶涂层的聚氯乙烯或塑料密封材料等3.5 技术条件要求物理性能指标、化学性能指标和尺寸要求这三项中的一项或者多项四、要求4.1 一般要求劳动防护手套应当具有以下基本性能：a) 相关国家标准和法规的要求；b) 所有需要的技术要求；5) 零部件和标识的可追溯性；4.2 护手部位及其材料的要求4.2.1 护手部位护手部位应具有足够的手指、手掌护理范围，并且在常见工作中护手部位必须具有与前几的伸张和支撑功能。
四肢和指部的护理范围必须能保证从手臂接头到指尖的全面防护范围。
4.2.2 材料要求护手部位的手套材料应当具有良好的柔韧性、抗划伤性、抗撕裂性和抗磨损性；应具有较高的渗透率，使得穿戴者在工作中不会因为掌上等部位气体密闭而影响正常的工作者通风；其外表应当容易清洗，并且具有抗水、抗油的特性；应具有较好的防腐蚀性和耐老化性。
劳动防护手套通用技术条件General requirements for protective gloves (EN 420:2003 General requirements for protective gloves,MOD)自 2006-9-1 起执行前言本标准修改采用欧洲标准EN 420：2003《手套通用技术条件》。
本标准与EN 420：2003相比，存在如下少量技术差异：——本标准删除了EN 420：2003中4.2“手套材料抗水压性”。
——本标准删除了EN 420：2003中4.3.3“铬(6价)含量的要求”和附录B“皮革化学测试铬(6价)的含量的测定”。
——本标准删除了EN 420：2003中4.3.4“提取蛋白质含量的要求”。
——本标准删除了EN 420：2003中4.5“电气性能”。
——本标准修改了EN 420：2003中5.1.1表1“手部尺寸”(见附录C)。
——本标准修改了EN 420：2003中7.3“生产厂商的信息”。
本标准代替GB／T 12624—1990《劳动防护手套通用技术条件》。
本标准与GB／T 12624—1990相比主要变化如下：a) 删除了劳动防护手套的分类标记、对各类手套的技术要求以及相应的试验方法；b) 增加了劳动防护手套的结构、无害性、pH值、舒适性和有效性等技术要求以及相应的试验方法；c) 增加了劳动防护手套的标志要求。
本标准的附录A为规范性附录，附录B和附录C为资料性附录。
本标准由国家安全生产监督管理总局提出。
本标准由全国个体防护装备标准化技术委员会(SAC／TC 112)归口。
本标准起草单位：上海市劳动保护科学研究所。
本标准主要起草人：顾智世、梅灿华、唐一鸣、陈国强。
引言欧洲标准化委员会防护服技术委员会CEN／TC 162于1994年制定了EN 420《手套通用技术条件》，并于2003年进行了修订。
已在英国、法国、德国等17个欧洲国家贯彻执行。
GB12624-90劳动防护手套通用技术条件The general specifications for protective gloves and mittens自1991-10-1 起执行1 主题内容与适用范围本标准规定了劳动防护手套（以下简称“手套”）的分类标记、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于工业和农业上广泛使用的各种手套。
2 引用标准GB527 硫化橡胶物理试验方法的一般要求GB528 硫化橡胶拉伸性能的测定GB1039 塑料力学性能试验方法总则GB1040 塑料拉伸试验方法GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3820 机织物（梭织物）和针织物厚度的测定GB3923 机织物断裂强力和断裂伸长的测定（条样法）GB4689.4 皮革物理性能的测试厚度的测定GB4689.5 皮革抗张强度和伸长率的测定GB7742 纺织品胀破强度和胀破扩张度的测定（弹性膜片法）3 术语3．1 劳动防护手套 protective gloves and mittens具有保护手和手臂的功能，供作业者劳动时戴用的手套。
3．2 五指手套five finger glove五个手指分开的手套（见图1a或图1b）。
图11―手掌；2―腕部；3―袖筒；4―袖卷边3．3 三指手套three finger glove除拇指和食指外，其余三个手指连在一起的手套（见图1c）。
3．4 连指手套（又名手闷子）mitten四个手指连在一起而与拇指分开的手套（见图1d）。
3．5 直型手套platy glove and mitten五个手指在一个平面上的手套（见图1a、图1c和图1d）。
3．6 手型手套curved glove and mitten手掌和五个手指略向内弯，与人手自然放松时的形状基本相同的手套（见图1b）。
3．7 袖筒cuff覆盖手臂的手套筒状部分。
3．8 指叉fork手套的手指与手指间的连接部分。
3．9 筒口the edge of a glove and mitten at the cuff手套袖筒最上部的开口处。
3．10 袖卷边cuff roll手套筒口处的加强边。
3．11 腕部wrist手套袖筒的最狭窄部分。
3．12 手掌palm手套的手心部分。
3．13 手背hand back手套的背部。
3．14 手指finger手套的指部。
3．15 衬里手套lined glove衬在橡胶或胶乳手套内的织物手套。
3．16 指套finger-stall保护单个手指的护套。
3．17 耐渗透性能resistance to permeation防止表面附着的液体（不包括气体）渗透到里面去的能力。
4 分类标记4．1 手套按防护性能分类。
分类标记及其含义如下：注：个别手套性能用汉语拼音字母表示可能引起重复时，改用英语单词的第一个字母表示。
4．2 标记示例质量为二级品的橡胶绝缘手套：L-JY-X-24．3 分类标记代号及其含义见表1。
表1续表15 技术要求5．1 皮革手套a．应使用经过铬鞣制的成品革制作皮革手套。
b．手套表面不得有刀伤、虫伤、擦伤等残缺现象。
c．手套单层厚度不小于0.8mm。
d．手套用皮的铬含量（Cr2O3）不少于3.5%。
e．不允许使用能遮蔽缺陷的方法处理手套用皮。
f．不允许使用刺激皮肤的化合物处理手套用皮。
5．2 橡胶手套橡胶手套应不含再生胶和油膏，表面无裂痕、折缝、喷霜、发粘、发脆等缺陷，除硫化配料和其它配合剂外，胶料含量应占总质量的70%以上。
5．3 胶乳手套胶乳手套不允许漏气、表面无明显的裂痕、气泡、杂质等缺陷。
5．4 塑料（PVC）手套应使用不会引起皮肤过敏和皮炎的原料制作塑料手套，手套双层厚度一般不小于0.6mm。
塑料手套不允许漏气。
5．5 帆布手套帆布手套一般分为五指手套、三指手套和二指手套三种。
缝制针码为每厘米4~5针，帆布质量不小于380g/m2。
5．6 白纱手套平口白纱手套应使用本白粗号棉纱（21s×8）根并合织成。
重量不小于45g/副，罗口白纱手套应使用本白粗号棉纱（21s×9）并合织成。
重量不小于52g/副。
6 试验方法试验环境温度23±2℃，相对湿度50%~70%。
6．1 手套外观质量检查用目测法检查每只手套的形状、构造、色泽、缝纫等外观质量。
6．2 手套重量的测定6．2．1 仪器计量合格的天平，精度不低于1g。
6．2．2 测定方法用天平分别称出每组试样的重量，精确到1g。
6．3 手套尺寸的测定6．3．1 仪器a．刻度精确到1mm的量尺。
b．测量工作台面应平整光滑，尺寸必须大于800mm×300mm。
6．3．2 测量方法将手套呈自然松弛状态平放在测量工作台面上，用量尺测量手套外部尺寸（见图2），精确到1mm。
图2A―全长（无袖子手套A=B）；C―袖长；D―中指长；E―掌宽；N―袖口周长注：手套筒口和腕部的周长可采用压扁该部位后，量取直线长度乘2的方法来取得。
6．4 手套厚度和测定6．4．1 皮革制手套将一只完整的手套裁开，分别在其中指、手掌和袖筒三个部位上各取分散的三点，按GB4689.4中第2章和第4章的规定进行测量。
分别取各部位的算术平均值，精确到0.01mm。
6．4．2 橡胶、乳胶和塑料制手套6．4．2．1 仪器6．4．2．2 测量方法将一只完整的手套裁开，分别在其中指、手掌和袖筒三个部位上各取分散的三点进行测量。
分别取各部位的算术平均值，精确到0.01mm。
6．4．3 机织物和针织物制手套将一只完整的手套裁开，分别在其手掌和袖筒二个部位上各取分散的三点，按GB3820的规定进行测量。
分别取各部位的算术平均值，精确到0.01mm。
注：①手套内如有与手套本体材料不同的其他物质作衬里时，必须将其衬里物质清除掉后再测量。
②某些手套表面有凹凸状花纹，应将其打磨平整后再测量。
6．5 制作手套用材料的强度和伸长率的测定6．5．1 皮革将一只完整的手套裁开，分别在其手掌、手背和袖筒上按GB4689.5的规定裁取中号试样各2片进行测定，并计算试验结果。
6．5．2 橡胶和胶乳将一只完整的手套裁开，分别在其手掌、手背和袖筒上按GB528的规定切取2型或4型试样各2片进行测定，并计算试验结果。
注：2型试样适用于厚度为2±0.30mm的材料，4型试样适用于厚度为1±0.10mm的材料。
6．5．3 塑料将一只完整的手套裁开，分别在其手掌、手背和袖筒上按GB1040的规定切取Ⅳ型试样各2片进行测定，并计算试验结果。
6．5．4 机织物和针织物将制作手套用的机织物材料按GB3923的规定，采用平行法裁取试样进行测定。
将制作手套用的针织物材料按GB7742的规定测定试样的胀破强度和胀破扩张度。
并分别计算试验结果。
注：①手套内如有与手套本体材料不同的其他物质作衬里时，必须将其衬里物质清除掉后，再测定手套强度。
②某些手套表面有凹凸状花纹，应将其打磨平整后再测定手套强度。
6．6 手套缝合处破损力的测定6．6．1 仪器拉力试验机应计量合格，夹头的结构应保证试样在拉伸过程中不发生位移现象。
拉力机的示力误差应小于±1%。
6．6．2 试样从一副手套中裁取4块尺寸为600mm×25mm的试样，其中心必须通过缝合处（见图3）。
图36．6．3 试验方法将试样安置在附有衬垫的拉力机的上下夹头内夹紧，并使缝合处与夹头的边缘平行。
然后启动拉力机，以100±10mm/min的均匀速度拉伸，直到缝合处断裂为止，记录最大拉力，作为手套缝合处的破损力。
6．6．4 结果表示取算术平均值，精确到5N。
6．7 手套不泄漏性能的测定6．7．1 仪器a．手套不泄漏性能试验装置（见图4）。
图41―气源；2―压力控制阀；3―压力表；4―集成板；5―阀；6―软管；7―压力表（表压0~0.1Mpa）；8―气门嘴；9―金属闷头；10―手套；11―进水管和进水阀；12―透明水箱；13―水，14―出水管和出水阀。
b．秒表。
6．7．2 试样成品手套3副6．7．3 试验方法6．7．3．1 把手套装在金属闷头上，手套与闷头结合部应密封，不得有漏气现象发生。
6．7．3．2 将安装好的手套浸在装有水的水箱中，直到手套表面大部分被水浸没（见图4）。
6．7．3．3 启动空气泵，调节压力控制阀，使手套内压力达以10±1kPa。
6．7．3．4 保持这个压力20s，观察手套内有无空气泄出。
6．7．4 结果表示记录手套内有无空气泄出。
6．8 手套耐渗透性能的测定6．8．1 仪器a．耐渗透性能试验装置（见图5）。
图51―玻璃管；2―试样；3―橡皮筋或带子；4―试剂（酸、碱、油、化学药品等）5―滤纸；6―玻璃板b．刻度精确到1mm的量尺。
c．计时钟。
6．8．2 试样在手套的手掌、手背和袖筒三个部位上各切取一块100mm×100mm的试样（见图6）。
3只手套共9块。
图66．8．3 试样试验6．8．3．1 试验准备将试剂预先用亚甲蓝或结晶紫等色素进行着色。
6．8．3．2 第一次试验a．用橡皮筋或带子将试样包在玻璃管上，再将玻璃管放在垫有滤纸的玻璃板上。
b．沿玻璃管内壁用吸液管注入10mm液位高的试剂，使试剂在试样上保持30min。
c．检查滤纸是否被试剂中的色素染上颜色。
检查经洗净干燥后的试样表面有无龟裂、剥离、溶解和其他异常现象发生。
6．8．3．3 第二次试验将第一次试验合格的试样按图7所示进行拉伸试验。
拉伸力4.9N（包括下方夹具的自重）。
保持10min，检查试样有无裂纹、断裂和其它异常现象发生。
图71、3―夹具；2―试样；4―重锤6．8．3．4 第三次试验将第二次试验合格的试样再进行一次6.1.2条规定的试验，但试剂在试样上保持的时间减少为15min。
6．8．4 成品试验6．8．4．1 把成品手套在试剂中浸渍30min（浸渍到手套的手腕处）。
6．8．4．2 然后不擦掉附着的试剂将手套悬挂24h进行自然干燥。
6．8．4．3 重复以上试验三次。
6．8．4．4 把手套戴到手上，进行30次握紧放松动作后，用目测法检查各部位有无明显膨胀、收缩、硬化等异常现象。
6．8．5 结果表示通过6.8.3条和6.8.4条试验的手套为耐渗透性能合格品。
6．9 手套耐机械刺穿性能的测定6．9．1 仪器a．试验机应计量合格。
升降速度均匀，夹具安装稳固。
试验机的示力误差应小于±1%。
b． 65Mn钢制锥形针及夹具结构见图8。
图81―试验机；2―定位板；3―锥形针；4、6―夹具；5―试样6．9．2 试样在手套的手掌和手背二个部位上各切取一块直径为50mm的试样。
