防护等级和防爆等级
一、电机、低压电器外壳防护等级IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码（数字）所指的防护程度第一个标示数字：0 无防护对外界的人或物无特殊之防护IP0-1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。
防止较大尺寸（直径大于50mm）的外物侵入IP1-2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。
防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入IP2-3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP3-4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP4-5 防尘，完全防止外物侵入。
虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作IP5-6 尘密完全防止外物侵入，且可完全防止灰尘侵入IP6-第二个标示特性号码（数字）所指的防护程度第二个标示数字：0 无防护对外界的人或物无特殊之防护IP-01 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响IP-12 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响IP-23 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏IP-34 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏IP-45 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏IP-56 防止海浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏IP-67 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏IP-78 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏IP-8二、防爆等级可能发生爆炸的环境。

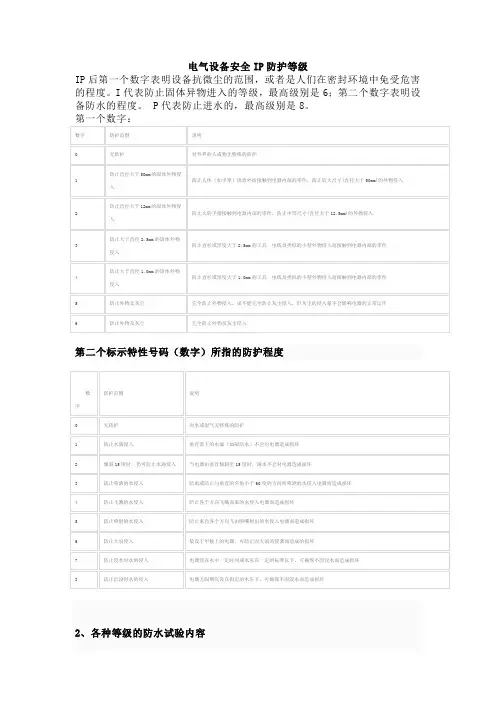

电气设备安全IP防护等级
电气设备安全IP防护等级IP后第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。
I代表防止固体异物进入的等级，最高级别是6；第二个数字表明设备防水的程度。
P代表防止进水的，最高级别是8。
第一个数字：第二个标示特性号码（数字）所指的防护程度2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm 。
试验条件：滴水量为10.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个．．．．．面，共四次。
试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动60°，共120°。
每次摆动(2×120°约4s 。
试验时间：连续淋水10 min 。
b.喷头式淋水试验试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书2.14 试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min试验时间：按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)，最少5 min 。
防护等级和防爆知识
爆炸性危险场所
概念：任何具有潜在爆炸危险的场所 下列为具有爆炸危险的场所：
2. 在食品工业、医药、等区域： a)食品工业中的面粉厂，食用油生产厂等； b)制药厂的无菌室、化验室等；
爆炸性危险场所
一、产生爆炸的基本条件
1. 爆炸性物质 2. 空气（氧气） 3. 点火源：
– – – – – – –
Type 3S
Type 4 Type 4X
Dust-tight防尘, Rain-tight防雨, and Sleet (Ice)Proof防雹（冰）– Outdoor室外 Water-tight and Dust-tight水密和尘密– Indoor室内
Water-tight and Dust-tight and Corrosion Resistant水密、尘密和防腐蚀– Indoor室内
概念：任何具有潜在爆炸危险的场所 下列为具有爆炸危险的场所：
1. 在石油、化工、煤炭等区域,据资料： a) 在煤矿井下，2/3的场所属于爆炸性危险场所； b) 在石油开采现场和精炼厂约有60-80%属爆炸性 危险场所； c) 成品油储运； d) 在化学工业中，约有80%以上的生产车间属爆炸 性危险场所。 e) 半导体制造过程中大量使用危险爆炸性气体作为 工艺气体。
Group 组
Group A: acetylene乙炔 Group B: butadiene丁二烯, ethylene oxide氧化乙 烯, hydrogen氢气, propylene oxide环氧丙烷 Group C: acetaldehyde 乙 醛 , cyclopropane, diethyl ether乙醚, ethylene乙烯, unsymmetrical dimethyl 非对称二甲基, hydrazine联氨 Group D: ammonia 氨 , benzene 苯 , butane 丁烷 , ethane 乙 烷 , gasoline 汽 油 , natural gas 天 然 气 , propane 丙 烷 , propylene 丙 烯 , styrene 苯 乙 烯 , vinyl chloride氯乙烯, xylenes二甲苯, etc等…
电气设备防爆等级和防护等级
电气设备防爆等级和防护等级防爆:在危险区域使用电气设备的等级。
防护:防水防尘第,(,(,条爆炸性气体混合物应按引燃温度分组，并应符合表,(,(,的规定。
一、防爆:仪表的防爆标志 Ex(ia)?C T6 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别 ?C 被答应涉及?C 类爆炸性气体温度组别 T6 仪表表面温度不超过 85?I.E.C.: 国际电工技术委员会(Internaional Electrotechnical Commission) N.E.C.: 美国电气规程(National Electrical Code, U.S.A.))2、电气元件防爆分类 1、一般保护 EN50.0142、浸油保护 0 EN50.0153、充压保护设施 p EN50.0164、加充粉末 q EN50.0175、阻燃壳体 d EN50.0186、提高安全系数 e EN50.0197、本安保护 i EN50.01208、气密保护 h 未统一9、压力花保护 n 未统一10、非凡措施 s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。
例如:本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。
保护等级由两位数字组成，在其前加上IP字样。
GB4942.1-85《电机外壳防护分级》;IEC34-5第一种防护:防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。
第二种防护:防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体(如手)偶然或意外地触及或接近壳内带电或转动部件(但不能防止故意接触)能防止直径大于50mm的固体异物进入壳体 2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体 3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体 4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体 5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15?防滴电机当电机从正常位置向任何方向倾斜15?以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60?角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防**电机承受任何方向的**无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈**时，电机的进水量应不达到有害的程度 7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度 8 潜水电机电机在制造厂规定的条件下能长期潜水。

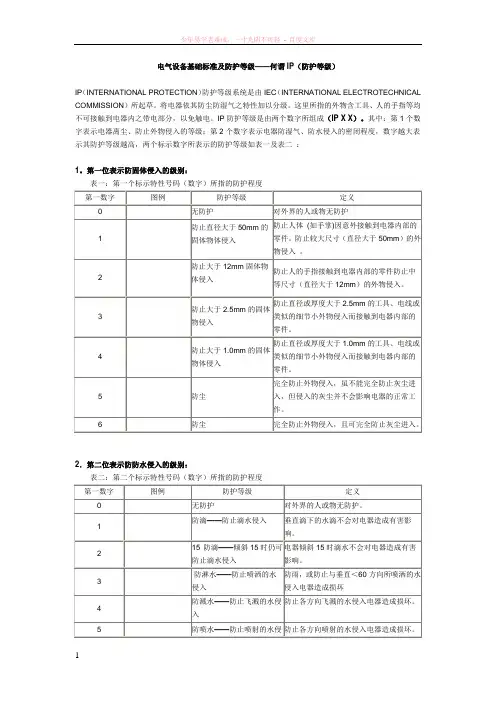

电气设备基础标准及防护等级
电气设备基础标准及防护等级——何谓IP（防护等级）IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具、人的手指等均不可接触到电器内之带电部分，以免触电。
IP防护等级是由两个数字所组成（IP X X）。
其中：第1个数字表示电器离尘、防止外物侵入的等级；第2个数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二：1。
第一位表示防固体侵入的级别：表一：第一个标示特性号码（数字）所指的防护程度第一数字图例防护等级定义0 无防护对外界的人或物无防护1 防止直径大于50mm的固体物体侵入防止人体(如手掌)因意外接触到电器内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm固体物体侵入防止人的手指接触到电器内部的零件防止中等尺寸（直径大于12mm）的外物侵入。
3 防止大于2.5mm的固体物侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到电器内部的零件。
4 防止大于1.0mm的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到电器内部的零件。
5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘并不会影响电器的正常工作。
6 防尘完全防止外物侵入，且可完全防止灰尘进入。
2．第二位表示防防水侵入的级别：表二：第二个标示特性号码（数字）所指的防护程度第一数字图例防护等级定义0 无防护对外界的人或物无防护。
1 防滴——防止滴水侵入垂直滴下的水滴不会对电器造成有害影响。
2 15°防滴——倾斜15时仍可防止滴水侵入电器倾斜15时滴水不会对电器造成有害影响。
3防淋水——防止喷洒的水侵入防雨，或防止与垂直＜60方向所喷洒的水侵入电器造成损坏4 防溅水——防止飞溅的水侵入防止各方向飞溅的水侵入电器造成损坏。
电气设备基础标准及防护等级
电气设备基础标准及防护等级[第1讲]——何谓IP（防护等级）IP（INTERNA TIONAL PROTECTION）防护等级系统是由IEC（INTERNA TIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示电器离尘、防止外物侵入的等级，第2个数字表示电器防湿气、防水侵入的密闭程度，娄字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二表一：第一个标示特性号码（数字）所指的防护程度表二：第二个标示特性号码（数字）所指的防护程度电气设备基础标准及防护等级[第2讲]——继电保护及自动化产品电磁兼容性标准目前，在继电保护及自动化行业领域内，越来越多的生产制造企业意识到电磁兼容对产品的质量影响，电力用户对入网产品的电磁兼容性也提出了越来越高的要求。
因此，像许继、四方、南瑞和南自行业领军企业以及ABB、施耐德、Sel等国际公司都在自己的企业标准中提出了对产品的电磁兼容性进行全面的检测，以提高产品在市场的核心竞争力。
为了让电力用户及电力制造企业对目前的继电保护及自动化产品的电磁兼容性标准要求有一个更好的了解，国家继电器质量监督检验中心将出版发行的《电磁兼容测试导则》，下面简单介绍相关标准的内容。
继电保护及自动化产品的电磁兼容性要求基本上分为两大部分：电磁敏感度(electromagnetic susceptibility，简称EMS)和电磁干扰(electromagnetic interference，简称EMI)。
其中EMS 包括：1)振荡波抗扰度(IEC 60255-22-1：1988(GB/T 14598.13-1998))2)静电放电(ESD)抗扰度(IEC 60255-22-2：1996(GB/T 14598.14-1998))3)射频电磁场辐射抗扰度(IEC 60255-22-3：1989(GB/T 14598.9-1995))4)电快速瞬变/脉冲群抗扰度(IEC 60255-22-4：1992(GB/T 14598.10-1996))5)浪涌(冲击)抗扰度(IEC 60255-22-5：2002)6)射频场感应的传导骚扰抗扰度(IEC 60255-22-6：2001)7)工频抗扰度(IEC 60255-22-7：2003)8)工频磁场抗扰度(IEC 61000-4-8：1998(GB/T 17626.8-1998))9)脉冲磁场抗扰度(IEC 61000-4-9：1993(GB/T 17626.9-1998))10)阻尼振荡磁场抗扰度(IEC 61000-4-10：1993(GB/T 17626.10-1998))11)电压暂停，短时中断和电压变化抗扰度(IEC 61000-4-11：1994(GB/T 17626.11-1999))12)谐波和谐间波抗扰度(IEC 61000-4-13)EMI 包括：1)谐波电流发射限值(IEC 61000-3-2(GB 17625.1：1998))2)电压波动与闪烁(IEC 61000-3-3(GB 17625.2：1999))3)射频传导发射限值(IEC 60255-25(GB/T 14598.16))4)辐射发射限值(IEC 60255-25(GB/T 14598.16))各项标准的试验等级要求及试验方法(1)振荡波抗扰度(IEC60255-22-1：1988(GB/T14598.13-1998))振荡波分为非重复性的振铃波和重复性的阻尼振荡波两种形式。
电气设备防爆等级和防护等级
电气设备防爆等级和防护等级防爆:在危险区域使用电气设备的等级。
防护:防水防尘第,(,(,条爆炸性气体混合物应按引燃温度分组，并应符合表,(,(,的规定。
一、防爆:仪表的防爆标志 Ex(ia)?C T6 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别 ?C 被答应涉及?C 类爆炸性气体温度组别 T6 仪表表面温度不超过 85?I.E.C.: 国际电工技术委员会(Internaional Electrotechnical Commission) N.E.C.: 美国电气规程(National Electrical Code, U.S.A.))2、电气元件防爆分类 1、一般保护 EN50.0142、浸油保护 0 EN50.0153、充压保护设施 p EN50.0164、加充粉末 q EN50.0175、阻燃壳体 d EN50.0186、提高安全系数 e EN50.0197、本安保护 i EN50.01208、气密保护 h 未统一9、压力花保护 n 未统一10、非凡措施 s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。
例如:本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。
保护等级由两位数字组成，在其前加上IP字样。
GB4942.1-85《电机外壳防护分级》;IEC34-5第一种防护:防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。
第二种防护:防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体(如手)偶然或意外地触及或接近壳内带电或转动部件(但不能防止故意接触)能防止直径大于50mm的固体异物进入壳体 2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体 3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体 4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体 5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15?防滴电机当电机从正常位置向任何方向倾斜15?以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60?角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防**电机承受任何方向的**无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈**时，电机的进水量应不达到有害的程度 7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度 8 潜水电机电机在制造厂规定的条件下能长期潜水。
电气设备防爆等级和防护等级
电气设备防爆等级和防护等级防爆:在危险区域使用电气设备的等级。
防护:防水防尘第,(,(,条爆炸性气体混合物应按引燃温度分组，并应符合表,(,(,的规定。
一、防爆:仪表的防爆标志 Ex(ia)?C T6 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别 ?C 被答应涉及?C 类爆炸性气体温度组别 T6 仪表表面温度不超过 85?I.E.C.: 国际电工技术委员会(Internaional Electrotechnical Commission) N.E.C.: 美国电气规程(National Electrical Code, U.S.A.))2、电气元件防爆分类 1、一般保护 EN50.0142、浸油保护 0 EN50.0153、充压保护设施 p EN50.0164、加充粉末 q EN50.0175、阻燃壳体 d EN50.0186、提高安全系数 e EN50.0197、本安保护 i EN50.01208、气密保护 h 未统一9、压力花保护 n 未统一10、非凡措施 s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。
例如:本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。
保护等级由两位数字组成，在其前加上IP字样。
GB4942.1-85《电机外壳防护分级》;IEC34-5第一种防护:防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。
第二种防护:防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体(如手)偶然或意外地触及或接近壳内带电或转动部件(但不能防止故意接触)能防止直径大于50mm的固体异物进入壳体 2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体 3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体 4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体 5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15?防滴电机当电机从正常位置向任何方向倾斜15?以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60?角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防**电机承受任何方向的**无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈**时，电机的进水量应不达到有害的程度 7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度 8 潜水电机电机在制造厂规定的条件下能长期潜水。
防护等级和防爆知识
防爆通风设备
01
02
03
防爆风扇
用于通风换气，具有防爆 外壳和良好的防爆性能， 能够防止爆炸性气体进入 风扇内部。
防爆空调
用于调节温度和湿度，具 有防爆外壳和良好的防爆 性能，能够防止爆炸性气 体进入空调内部。
防爆排风扇
用于排出爆炸性气体，具 有防爆外壳和良好的防爆 性能，能够防止爆炸性气 体进入排风扇内部。
防爆知识基础
爆炸的原理与类型
要点一
总结词
了解爆炸的原理与类型是预防和应对爆炸事件的基础。
要点二
详细描述
爆炸是由于物质迅速释放大量能量而产生强烈破坏作用的 现象。根据爆炸的性质，可以分为物理爆炸、化学爆炸和 核爆炸。物理爆炸是由物理变化引起的，如压力容器内的 气体压力超过容器承受极限而发生的爆炸；化学爆炸是由 化学反应瞬间释放大量能量而引起的爆炸，如炸药的爆炸 ；核爆炸是由核裂变或核聚变反应释放的巨大能量引起的 爆炸。
防护等级的分类
IP等级
IP（Ingress Protection）等级是常见的防护等级分类，包括IP20、IP30、IP40等，数字越高，防护能力越强。
NEMA等级
NEMA（National Electrical Manufacturers Association）等级是美国标准，包括NEMA 1、NEMA 2、 NEMA 3等，数字越高，防护能力越强。
防爆安全标准与规范
总结词
遵循防爆安全标准与规范是保障人员安全和企业财产安 全的重要保障。
详细描述
各国政府和相关机构制定了一系列防爆安全标准与规范 ，以确保企业和个人在涉及易燃易爆物质的场所能够采 取有效的预防措施。这些标准与规范涉及设备的设计、 制造、安装、使用和维护等方面，企业应遵循相关标准 与规范，加强安全管理，提高员工的防爆安全意识和技 能，从而降低爆炸事件的发生风险。
电气防爆等级及防护等级基础知识
气体环境：适用于存在可燃气体的 环境，如石油、化工等。
室内设备
室内设备：如配电箱、控制柜等，需要达到一定的防护等级，以保证设备的安全运行 和人员的安全操作。
室外设备：如变压器、电机等，由于受到环境的影响，需要更高的防护等级，以抵抗 水、尘等外界因素的侵害。
特殊环境：如化工、制药等行业的生产设备，由于存在易燃、易爆、腐蚀性物质等特 殊环境，需要特别高的防护等级，以保证设备和人员的安全。
公共设施：如地铁、隧道等公共设施中的电气设备，需要达到一定的防护等级，以保 证设施的正常运行和人员的安全。
特殊环境设备
定义：在特定环 境下使用的电气 设备，如高温、 低温、高压、腐 蚀等环境
应用场景：石油、 化工、制药、食 品加工等行业的 生产设备，以及 电力、交通、通 讯等行业的特种 设备
重要性：确保设 备在特殊环境下 能够正常工作， 保障生产和人身 安全
增安型电气设备：通过提高设备的电气安全性和结构设计，降低设备在正常运行时产生火花、 电弧和高温的可能性
本质安全型电气设备：通过限制电路的电气参数，使设备在正常工作和故障状态下产生的电火 花和热效应均不能点燃爆炸性混合物
正压型电气设备：通过保持设备内部保护气体的压力高于外部环境压力，阻止外部爆炸性混合 物进入设备内部
化工行业：化工 生产中存在各种 易燃易爆物质， 如原料、中间产 物、产品等，因 此需要使用防爆 电气设备来确保 安全生产。
其他行业：除上 述行业外，还有 电力、制药、食 品加工等行业也 需要使用防爆电 气设备来确保安 全生产。
制药行业
制药行业：由于制药过程中使用的原料和产品具有易燃易爆性，因此需要使用防爆电气设备 来确保生产安全。
添加标题
防水等级：IPX1-IPX9
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气防爆等级及IP防护等级基础知识
----姚文文 20150616
1、电气防爆等级基础知识
防爆等级 （Exd与Exe有 何不同呢？）
1.1、爆炸性气体的分级、分组
1.1.1、爆炸性气体应按其最大试验安全间隙（MESG）或最小点燃流比（MICR） 分级，并应符合表1的规定。
1.1.2、爆炸性气体应按引燃温度分组，并应符合表2的规定
1.3、爆炸性气体环境用电气设备选型
1.3.1、根据区域类别选型 爆炸性气体环境用电气设备根据区域类别选型应符合表3要求。
1.3、爆炸性气体环境用电气设备选型
1.3、爆炸性气体环境用电气设备选型
相关名词解释/原理： 隔爆外壳 flameproof enclosure 电气设备的一种防爆型式，其外壳能够承受通过外壳任何接合面或结构间隙渗透到外壳内部的可燃 性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸汽形成的爆炸性环境的点 燃。隔爆外壳的防爆型式通常称为隔爆型，用字母“d”表示。 增安型 “e” increased safety “e” 对在正常运行条件下不会产生电弧或火花的电气设备进一步采取措施，提高其安全程度，防止电气 设备产生危险温度、电弧、火花的可能性的防爆型式。 本质安全型电气设备“i” intrinsically safe electrical apparatus“i” 内部的所有电路都是本质安全电路的电气设备, 本质安全电路指的是在标准规定条件（包括正常工 作和规定的故障条件）下产生的任何电火花或任何热效应均不能点燃规定的爆炸性气体环境的电路。 正压外壳型电气设备“p” pressurized enclosures electrical apparatus “p” 具有正压外壳的电气设备，即该外壳能保持内部气体的压力高于外部环境大气压力，且能阻止外部 爆炸性混合物的进入。 油浸型电气设备“o” oil-immersion electrical apparatus“o” 一种将电气设备或电气设备的部件整个浸在油或其它保护液中，使设备不能够点燃液面以上或外壳 外面的爆炸性混合物的电气设备。 充砂型电气设备“q” powder filling electrical apparatus“q” 一种外壳内充填沙粒或其它填充材料，使之在规定的使用条件下，壳内产生的电弧、传播的火焰、 外壳壁或填充材料表面的过热均不能点燃周围爆炸性混合物的电气设备。 浇封型电气设备“m” encapsulation electrical apparatus “m” 一种将整台设备或部分浇封在浇封剂中，在正常运行和认可的过载或认可的故障下不能点燃周围的 爆炸性混合物的电气设备。
1.2、爆炸危险场所的分区和区域范围划分
1.2.1、爆炸性气体环境的分区 根据爆炸性气体环境出现的频率和持续时间把危险场所分为0区、1区和2区 三个区域等级。 1.2.1.1、0区 爆炸性气体环境连续出现或长时间存在的场所。 1.2.1.2、1区 在正常运行时，可能出现爆炸性气体环境的场所。 1.2.1.3、2区 在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅 是短时间存在的场所。（通常短时间只不多于2个小时） PS： 国际电工委员会/欧洲电工委员会划分的防爆区域为： 0 区：连续地存在危险性大于1000 小时/每年的区域； 1 区：断续地存在危险性10~1000 小时/每年的区域； 2 区：事故状态下存在的危险性0.1~10 小时/每年的区域；
2.2、IP代码的意义
1.2、爆炸危险场所的分区和区域范围划分
1.2.2、可燃性粉尘环境的分区 根据可燃性粉尘/空气混合物出现的频率和持续时间及粉尘层厚度，可燃性 粉尘环境可分为20区、21区和22区三个区域等级。 1.2.2.1、 20区 在正常运行过程中可燃性粉尘连续出现或经常出现，其数量足以形成可燃性 粉尘与空气混合物和/或可能形成无法控制和极厚的粉尘层的场所及容器内部。 1.2.2.2、 21区 在正常运行过程中，可能出现粉尘数量足以形成可燃性粉尘与空气混合物但 未划入20区的场所。该区域包括，与充入或排放粉尘点直接相邻的场所、出 现粉尘层和正常操作情况下可能产生可燃浓度的可燃性粉尘与空气混合物的 场所。 1.2.2.3、 22区 在异常条件下，可燃性粉尘云偶尔出现并且只是短时间存在、或可燃性粉尘 偶尔出现堆积或可能存在粉尘层并且产生可燃性粉尘空气混合物的场所。如 果不能保证排除可燃性粉尘堆积或粉尘层时，则应划分为21区。
1.3、爆炸性气体环境用电气设备选型
1.3、爆炸性气体环境用电气设备选型
2、IP防护等级
IP44/IP55分别代 表什么意义呢
2、IP防护等级
2.1、IP防护等级的意义：
换一种说法：
2.2、IP代码的意义
2.2、IP代码的意义
常用IP为两位代码：
2.2、IP代码的意义
2.2、IP代码的意义
----姚文文 20150616
1、电气防爆等级基础知识
防爆等级 （Exd与Exe有 何不同呢？）
1.1、爆炸性气体的分级、分组
1.1.1、爆炸性气体应按其最大试验安全间隙（MESG）或最小点燃流比（MICR） 分级，并应符合表1的规定。
1.1.2、爆炸性气体应按引燃温度分组，并应符合表2的规定
1.3、爆炸性气体环境用电气设备选型
1.3.1、根据区域类别选型 爆炸性气体环境用电气设备根据区域类别选型应符合表3要求。
1.3、爆炸性气体环境用电气设备选型
1.3、爆炸性气体环境用电气设备选型
相关名词解释/原理： 隔爆外壳 flameproof enclosure 电气设备的一种防爆型式，其外壳能够承受通过外壳任何接合面或结构间隙渗透到外壳内部的可燃 性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸汽形成的爆炸性环境的点 燃。隔爆外壳的防爆型式通常称为隔爆型，用字母“d”表示。 增安型 “e” increased safety “e” 对在正常运行条件下不会产生电弧或火花的电气设备进一步采取措施，提高其安全程度，防止电气 设备产生危险温度、电弧、火花的可能性的防爆型式。 本质安全型电气设备“i” intrinsically safe electrical apparatus“i” 内部的所有电路都是本质安全电路的电气设备, 本质安全电路指的是在标准规定条件（包括正常工 作和规定的故障条件）下产生的任何电火花或任何热效应均不能点燃规定的爆炸性气体环境的电路。 正压外壳型电气设备“p” pressurized enclosures electrical apparatus “p” 具有正压外壳的电气设备，即该外壳能保持内部气体的压力高于外部环境大气压力，且能阻止外部 爆炸性混合物的进入。 油浸型电气设备“o” oil-immersion electrical apparatus“o” 一种将电气设备或电气设备的部件整个浸在油或其它保护液中，使设备不能够点燃液面以上或外壳 外面的爆炸性混合物的电气设备。 充砂型电气设备“q” powder filling electrical apparatus“q” 一种外壳内充填沙粒或其它填充材料，使之在规定的使用条件下，壳内产生的电弧、传播的火焰、 外壳壁或填充材料表面的过热均不能点燃周围爆炸性混合物的电气设备。 浇封型电气设备“m” encapsulation electrical apparatus “m” 一种将整台设备或部分浇封在浇封剂中，在正常运行和认可的过载或认可的故障下不能点燃周围的 爆炸性混合物的电气设备。
1.2、爆炸危险场所的分区和区域范围划分
1.2.1、爆炸性气体环境的分区 根据爆炸性气体环境出现的频率和持续时间把危险场所分为0区、1区和2区 三个区域等级。 1.2.1.1、0区 爆炸性气体环境连续出现或长时间存在的场所。 1.2.1.2、1区 在正常运行时，可能出现爆炸性气体环境的场所。 1.2.1.3、2区 在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅 是短时间存在的场所。（通常短时间只不多于2个小时） PS： 国际电工委员会/欧洲电工委员会划分的防爆区域为： 0 区：连续地存在危险性大于1000 小时/每年的区域； 1 区：断续地存在危险性10~1000 小时/每年的区域； 2 区：事故状态下存在的危险性0.1~10 小时/每年的区域；
2.2、IP代码的意义
1.2、爆炸危险场所的分区和区域范围划分
1.2.2、可燃性粉尘环境的分区 根据可燃性粉尘/空气混合物出现的频率和持续时间及粉尘层厚度，可燃性 粉尘环境可分为20区、21区和22区三个区域等级。 1.2.2.1、 20区 在正常运行过程中可燃性粉尘连续出现或经常出现，其数量足以形成可燃性 粉尘与空气混合物和/或可能形成无法控制和极厚的粉尘层的场所及容器内部。 1.2.2.2、 21区 在正常运行过程中，可能出现粉尘数量足以形成可燃性粉尘与空气混合物但 未划入20区的场所。该区域包括，与充入或排放粉尘点直接相邻的场所、出 现粉尘层和正常操作情况下可能产生可燃浓度的可燃性粉尘与空气混合物的 场所。 1.2.2.3、 22区 在异常条件下，可燃性粉尘云偶尔出现并且只是短时间存在、或可燃性粉尘 偶尔出现堆积或可能存在粉尘层并且产生可燃性粉尘空气混合物的场所。如 果不能保证排除可燃性粉尘堆积或粉尘层时，则应划分为21区。
1.3、爆炸性气体环境用电气设备选型
1.3、爆炸性气体环境用电气设备选型
2、IP防护等级
IP44/IP55分别代 表什么意义呢
2、IP防护等级
2.1、IP防护等级的意义：
换一种说法：
2.2、IP代码的意义
2.2、IP代码的意义
常用IP为两位代码：
2.2、IP代码的意义
2.2、IP代码的意义
