proe模拟试题答案一、选择题1. 以下哪个命令用于创建一个新零件文件？A. File -> OpenB. File -> NewC. File -> Save AsD. File -> Import答案：B. File -> New2. 下面哪个选项可以实现零件的旋转？A. Zoom InB. PanC. RotateD. Mirror答案：C. Rotate3. 如何在ProE中打开一个已有的零件文件？A. File -> OpenB. File -> NewC. File -> SaveD. File -> Export答案：A. File -> Open4. 在ProE中，哪个工具用于创建新的零件特征？A. SketchB. AssemblyC. AnalysisD. Simulation答案：A. Sketch5. 下列哪个命令可以将零件导出为一个STL文件？A. File -> OpenB. File -> Save AsC. File -> ExportD. File -> Print答案：B. File -> Save As二、判断题1. 在ProE中，拖动零件时可以使用Shift键进行水平移动。
答案：错误2. 在ProE中，使用镜像命令可以将零件进行对称复制。
答案：正确3. 在ProE中，使用Measure命令可以测量零件的长度、面积等属性。
答案：正确4. 在ProE中，使用Mate命令可以限制零件之间的运动关系。
答案：错误5. 在ProE中，使用Section命令可以切割零件以便更好地观察其内部结构。
答案：正确三、填空题1. 在ProE中，创建一个新零件文件时，可以选择___模板。
答案：part2. 在ProE中，通过设置材料属性可以___零件的质量信息。
答案：仿真3. 在ProE中，通过拖动___可以改变零件的位置。

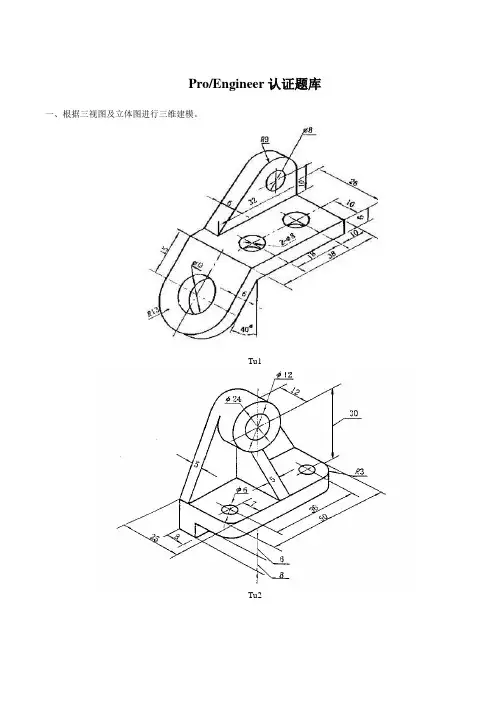

Pro/Engineer认证题库一、根据三视图及立体图进行三维建模。
Tu1
Tu2
Tu 3
Tu 4
Tu5
Tu6
Tu7
Tu8
Tu9
Tu10
Tu11
Tu12
Tu13
Tu14
Tu15
Tu16
Tu17
二、根据如下三视图进行三维建模。
并制作两根与孔φ60，φ20配合的轴，文件名分别为Z-1，Z-2，两轴长度均为150mm。
并完
成以上三零件的装配图，两轴与孔居中对称装配，装配图文件名为zpt。
Tu20
三、根据如下三视图进行三维建模。
并制作两根与孔φ30，φ20配合的轴，文件名分别为Z-1，Z-2，两轴长度均为50mm。
并完
成以上三零件的装配图，两轴与孔居中对称装配，装配图文件名为zpt
Tu8 (15分)
Tu21
四、绘制实体零件并装配出模型（说明：零件的尺寸不进行要求，自行定义。
）
Tu22。
proe试题Pro/E试题第一部分：选择题（共20题，每题2分，共40分）1. 下列选项中，哪个是CAD软件的一种？A. PhotoshopB. ExcelC. Pro/ED. Word2. 下列关于Pro/E的说法，哪个是正确的？A. Pro/E是一种图形处理软件B. Pro/E只用于建模，不包含分析功能C. Pro/E是一款用于制作动画的软件D. Pro/E可以进行三维建模、装配和绘图等多种功能3. 在Pro/E中，用于创建实体模型的基本构建单元是什么？A. 点B. 线C. 面D. 体4. 以下哪个选项是Pro/E中的一个常见模块？A. FL StudioB. Pro/ENGINEERC. MATLABD. Adobe Illustrator5. Pro/E中用于将多个零件组装在一起的功能叫做什么？A. 模型装配B. 零件建模C. 特征工程D. 动画制作6. Pro/E中的坐标系是用来表示什么的？A. 零件的材料属性B. 零件的装配方式C. 零件的位置和方向D. 零件的颜色和纹理7. 在Pro/E中，选择功能是用来做什么的？A. 创建新的零件B. 编辑零件的特征C. 绘制零件的剖面D. 选择已经创建的零件或特征8. 在Pro/E中，用于控制零件显示方式的选项是什么？A. 可视化选项B. 渲染选项C. 材料选项D. 安全性选项9. Pro/E中用于定义零件材料和物理特性的功能是什么？A. 材料特性B. 声学分析C. 结构优化D. 热传导10. Pro/E中的渲染功能用于什么目的？A. 计算零件的质量和密度B. 分析零件的强度和刚度C. 为零件添加材质和光影效果D. 优化零件的形状和结构11. 在Pro/E中，用于创建零件外形的命令是什么？A. 弯曲B. 拉伸C. 旋转D. 偏移12. Pro/E中的装配功能用于什么目的？A. 对零件进行分析和优化B. 创建动画和渲染效果C. 将多个零件组装在一起D. 定义零件的材料和物理特性13. 在Pro/E中，用于合并两个或多个零件的功能是什么？A. 剪切B. 拉伸C. 融合D. 拷贝14. Pro/E中用于添加文本和标注的命令是什么？A. 标记C. 统计D. 排序15. Pro/E中用于进行零件设计修改的命令是什么？A. 修改B. 复制C. 粘贴D. 删除16. 在Pro/E中，用于绘制具体零件的外形剖面的功能是什么？A. 剖面B. 曲线C. 旋转D. 缩放17. Pro/E中用于创建几何特征的功能是什么？A. 曲面B. 曲线C. 剖面18. 在Pro/E中，用于为零件添加颜色和纹理的功能是什么？A. 材质B. 渲染C. 着色D. 消隐19. Pro/E中用于进行装配分析和动力学仿真的功能是什么？A. CADB. CAMC. CAED. CFD20. Pro/E中用于制作零件的工程图和技术文件的功能是什么？A. 绘图B. 渲染C. 动画D. 分析第二部分：简答题（共10题，每题5分，共50分）1. 简述Pro/E软件的主要应用领域。
第六届全国信息技术应用水平大赛复赛试题三维 CAD 设计（A 卷）请仔细阅读并严格遵守以下要求：请创建以“准考证号_用户名”命名的文件夹（形式如：433034683_xxxx），将考试结果 严格按试题上的要求进行命名并直接保存在该文件夹下。
注意：文件夹的保存路径请听从监考老师的安排。
请不要在该文件夹下创建任何子文 件夹，所有考试结果直接保存即可。
答卷完毕后，请将该文件夹用 Winrar 压缩工具打包，再通过《复赛考试结果上传系统》 将压缩包上传到指定服务器，并在原机器上保留备份。
注意：压缩打包时，请务必选中文件夹（如前面创建的“433034683_xxxx”文件夹） 进行压缩，而不是选中文件夹下的考试结果进行压缩。
请务必按照试卷要求提交指定的文件，不得包含非题目要求的过程文件和临时文件，不 得包含本试题文件和试题素材。
注意：凡违反上述规定的考生，其成绩一律按零分处理。
根据平行虎钳装配示意图、工作原理和零件图，建立各零件的三维模型，并做三维装 配。
1. 平行虎钳装配示意图1 固定钳身、2 螺杆、3 垫圈 20、4 螺钉 M5X8(4件)、5 钳口板（2件） 、6 螺钉7 螺母、8 活动钳身、9 销 4X10、10 环、11 垫圈 B142. 平行虎钳工作原理平行虎钳是机床上夹持工件用的工具。
其工作原理如下：螺杆 2 固定在固定钳身 1 上，但可转动。
当旋转螺杆经螺杆上方牙螺纹带动螺母 7横向 移动时，并带动活动钳身 8 移动，从而开闭钳口达到夹持工件的目的。
螺钉 6 是连接螺母与 活动钳身的零件，它顶端的两孔 3 是作为装拆时的工艺孔。
3. 建模并完成工程图（注：如果尺寸看不清楚，可以使用“PDF 阅读器”详细查看“三维 CAD 设计 A 卷 素材”文件夹下的相关文件。
）(1) 固定钳身 零件建模并完成工程图。
（建模 30分，工程图 20分）(2) 活动钳身 零件建模。
（20 分）(3) 钳口板 零件建模。
以下是一些三维建模竞赛题：
1. 题目：设计一个现代风格的茶几。
要求：
茶几的尺寸不超过80cm × 80cm × 40cm。
茶几的底部应稳固，不能出现悬空或不稳定的设计。
茶几的材质可以使用木质、金属或玻璃等现代常见的材料。
茶几的外观应简洁、美观，具有现代感。
2. 题目：设计一个未来风格的智能家居中心。
要求：
智能家居中心的尺寸不超过120cm × 60cm × 120cm。
智能家居中心应包含多种智能设备，如智能音响、智能
照明、智能安防等。
智能家居中心的外观应具有未来感和科技感，可以采用
透明材质或灯光效果来增强视觉效果。
3. 题目：设计一个具有环保意识的儿童玩具。
要求：
儿童玩具的尺寸不超过60cm × 60cm × 60cm。
儿童玩具应采用环保材料制作，如可回收塑料、木质材
料等。
儿童玩具的外观应可爱、有趣，能够吸引儿童的注意力。
4. 题目：设计一个具有文化特色的旅游纪念品。
要求：
旅游纪念品的尺寸不超过50cm × 50cm × 20cm。
旅游纪念品应体现当地的文化特色和风俗习惯。
旅游纪念品的外观应精美、独特，能够吸引游客的眼球。
以上是一些三维建模竞赛题的示例，具体的题目和要求可
能会根据比赛的组织者和参赛者的需求而有所不同。
3D01_01题目简介：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。
零件壁厚均为E。
参数：A=110， B=30， C=72， D=60， E=1.5问题：模型体积为多少？（标准答案：18654.35）题目简介：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系. 参数：A-72， B=32， C=30， D=27问题：零件模型体积为多少？（标准答案：26369.97）题目简介：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。
需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。
2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。
3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。
4)架体外缘的长宽相等，均为D。
5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。
6)加强筋的上边缘与架体上方的圆角相切。
参数：A=45，B=32，C=2，D=120问题：模型体积为多少？（标准答案：75012.60）题目简介：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。
注意模型中的对称、阵列、相切、同心等几何关系。
参数：A=112， B=92， C=56， D=30问题：模型体积为多少？（标准答案：136708.44）题目简介：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。
参数：A=55，B=87，C=37，D=43，E=5.9，F=119 问题：模型体积为多少? （标准答案：281405.55）3D02_01题目简介：题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。
其中绿色线条上的圆弧半径都是R3. 参数：A=54，B=80，C=77，D=48，E=25问题：草图上色区域的面积是多少？（标准答案：1526.31）题目简介：题目：参照图构建三维模型，请注意其中的对称、同心等几何关系。
一.选择题(共20题,每题1分,共20分).1.下列不是野火版3.0新增功能的是:( B)A草绘器中新增草绘模块调色板。
B易用性界面,并运用图标板。
C装配操作的改进D通过拖曳在3D空间内精确地进行灯光控制。
2.下面对Pro/E表述不正确是的( C)；A系统尺寸约束,单一数据库的功能实行了尺寸驱动的相关修改。
B.3D模型在系统转换产生2D工程图时,系统不能自动标注尺寸。
C.系统提供了与其它优秀CAD软件间的完全数据互换。
3.对模型视图进行缩放的快捷键是( C )A.按住ctrl拖动鼠标B.shift+中键,拖动鼠标C.按住ctrl+中键,然后竖直拖动鼠标D.按住中键拖动鼠标4.下面( C)不是pro/e系统保存的文件格式；A *.prt B*.asm C*.mcq D.*.sec5.下面对零件文件名表述正确的是( C )A.文件名限制在25个字符以内；B.文件名和目录名中可以使用括号；C.目录路径中不可以使用特殊字符；D.硬盘上的对象或文件始终以小写字符名称保存.6.将弱尺寸转换成强尺寸的快捷键是（ B ）Ａ;ctrl+A B;ctrl+TC;ctrl+B D;ctrl+G7.创建园或圆弧的直径尺寸标注正确的方法表述是（C）A、单击对象图元后，按下shift+中键单击指定尺寸位置B. 单击对象图元后，再中键放置尺寸C、双击对象图元后，再中键放置尺寸D、单击对象图元后，按下ctrl+中键单击指定尺寸位置8、进行特征对象多选的快捷键是（D）A、shift+单击B、shift+双击C、ctrl+双击D、ctrl+单击9、以下（ A ）是基准轴的名称A. DTM#B.PNT #C.A-#D.CSYS＿#10、对拉伸特征描述不正确的是（D）A、拉伸特征可以创建伸出项、切除、拉伸曲面、曲面修剪、薄体等的拉伸类型B、在组件的模式下可以创建伸出项，实体切口，曲面或修剪C、选择基准平面作为草绘平面后，单击拉伸按钮可激活特征工具D、利用拉伸工具进行曲面修剪时，若截面轮廓定义为修剪边界，截面可以封闭或闭合；11、下面（D）不是“混合”特征的混合方式A、一般混合B、平行混合C、旋转混合曲D、垂直混合12、下面对混合顶点表述不正确的是（D）A、创建混合特征，每一个截面的顶点数（线段数）须相等；B、混合顶点可充当相应混合曲面的终止端，但被计算在截面图元的总数中；C、起始点能设置为混合顶点；D、单一点与任意多边形组合的情况下不需定义混合顶点；13、下面（A）情况不能进行“拔模特征”的创建：A、曲面边的边界周围有园角过渡B、拔模面是由园柱面或平面形成的；C、拔模角度在－30和+30之间。
三明学院历年三维P r o e考题整理首先掌握一些基础的操作：如下五图熟练掌握以下考题就解决了大部分的问题，望初学者认真学习三维CAD工程师考试试卷A卷考试时间150分钟，总分100分一、考试要求：1.在E盘中新建“学号-姓名拼音”命名的文件夹,考试的全部文件保存在此文件夹下。
其中选择题及判断题的答题结果以Word格式存盘，命名为“答题结果”；绘图题命名及存盘方式见题目具体要求。
2.按照老师的要求上传到指定位置。
二、考试题目（一）.选择题。
（每小题1分，共5分。
）1. 当镜向草图实体时，____几何关系被增加。
（）A. 镜向B. 对称C. 共线D. 相等2. 图样上一般的退刀槽，其尺寸的标注形式为：（）A.槽宽×直径或槽宽×槽深B.槽深×直径C.直径×槽宽D.直径×槽深3. 一张A1幅面图纸相当于____张A3幅面图纸。
（）A.2B.3C.4D.54. 产品图样中所标注的尺寸，未另加说明时，则指所示机件的____。
（）A. 最后完工尺寸B. 原坯料尺寸C. 加工中尺寸D. 参考尺寸5. 按所给定的主、左视图，下列相对应的俯视图正确的是____。
（）A B C D（二）.判断题。
（每小题1分，共5分。
）1. 视图主要用来表达机件的外部结构形状，一般只画机件的可见部分，必要时才画出其不可见部分。
（）2.齿轮的分度圆线应用细实线来表示。
（）3. 在车间一般工艺条件下可以保证的公差，在零件图形上不必注出尺寸公差。
（）4. 某图样的标题栏中的比例为1:2，表达某一局部结构而单独画出的图形上方标注的比例是l:l，则此图形应称为局部放大图。
（）5. 无论是外螺纹或内螺纹，在剖视或断面图中的剖面线都应画到牙顶线。
（）（三）.绘图题。
（共90分）1. 根据给定各零件图，建立其三维模型。
文件名按给定零件名称存盘。
（40分）2.参照给定的装配示意图，建立其三维装配模型。
三维CAD设计(Pro/E) -- 预赛一、单项选择题【共60题，每小题1分，共60分。
下列每题给出的多个选项中，只有一项是最符合试题要求的。
请选择相应的正确答案。
】1.下列（D）倒角类是Pro/ENGINEER中没有的。
错误!未找到引用源。
A）【D×D】错误!未找到引用源。
B）【D1×D2】错误!未找到引用源。
C）【45×D】错误!未找到引用源。
D）【60×D】2.扫描混合特征就是使截面沿着指定的（）轨迹进行延伸生成实体或者曲面特征，但是沿着轨迹的扫描截面是（C）的。
错误!未找到引用源。
A）单个、可变错误!未找到引用源。
B）单个、不可变错误!未找到引用源。
C）多个、可变错误!未找到引用源。
D）多个、不可变3.（B）是通过相互的定位关系将多个零件约束在一起。
错误!未找到引用源。
A）构件错误!未找到引用源。
B）组件错误!未找到引用源。
C）元件错误!未找到引用源。
D）零件4.当镜向草图实体时，（A）几何关系被增加。
错误!未找到引用源。
A）对称错误!未找到引用源。
B）镜向错误!未找到引用源。
C）共线错误!未找到引用源。
D）相等5.在【解决草绘】对话框中，系统列出了当前存在冲突的约束和尺寸，以下（B）不是可以选择的解决过约束问题的方法。
错误!未找到引用源。
A）【撤消】错误!未找到引用源。
B）【拭除】错误!未找到引用源。
C）【尺寸>参照】错误!未找到引用源。
D）【解释】6.若要创建一个基准平面，使其与立方体的一个侧面成45°夹角，则应选择（B）为参照。
错误!未找到引用源。
A）立方体侧面错误!未找到引用源。
B）立方体侧面及其一条棱边错误!未找到引用源。
C）相邻的两个侧面错误!未找到引用源。
D）一个侧面及侧面的一个顶点7.拔模特征将向单独曲面或一系列曲面中添加一个介于（）之间的拔模角度，它是一种修改模型的特征。
A错误!未找到引用源。
A）-30°~30°错误!未找到引用源。
B）-45°~45°错误!未找到引用源。
C）-60°~60°错误!未找到引用源。
D）-90°~90°8.（ C）就是通过沿着螺旋轨迹扫描截面来创建螺旋扫描特征。
错误!未找到引用源。
A）扫描特征错误!未找到引用源。
B）扫描混合特征错误!未找到引用源。
C）螺旋扫描特征错误!未找到引用源。
D）可变剖面扫描特征9.要创建或重新定义一个扫描特征，必须给定两大特征要素，即（B）。
错误!未找到引用源。
A）扫描轨迹、参考平面错误!未找到引用源。
B）扫描轨迹、扫描截面错误!未找到引用源。
C）参考平面、扫描截面错误!未找到引用源。
D）参考平面、扫描引轴10.在创建标准孔特征时，必须设定螺纹系列，以下不属于Pro/ENGINEER的是（C）选项。
错误!未找到引用源。
A）UNC错误!未找到引用源。
B）UNF错误!未找到引用源。
C）UNK错误!未找到引用源。
D）ISO11.（D ）是设计意图的表现和工程师与制造师等沟通的桥梁。
错误!未找到引用源。
A）三维图错误!未找到引用源。
B）零件图错误!未找到引用源。
C）流程图错误!未找到引用源。
D）工程图12.选择菜单（ D ）中的颜色外观设定，可以自定义特征的外观与颜色。
错误!未找到引用源。
A）【编辑】︱【颜色和外观】错误!未找到引用源。
B）【插入】︱【颜色和外观】错误!未找到引用源。
C）【分析】︱【颜色和外观】错误!未找到引用源。
D）【视图】︱【颜色和外观】13.使用拉伸功能时出现的箭头用于控制（ A ）。
错误!未找到引用源。
A）拉伸方向错误!未找到引用源。
B）拉伸距离错误!未找到引用源。
C）拉伸参考错误!未找到引用源。
D）视图方向14.在Pro/Engineer中，鼠标中键非常重要。
按下鼠标中键并拖动鼠标，可实现（ C ）功能。
错误!未找到引用源。
A）平移视图错误!未找到引用源。
C）旋转视图错误!未找到引用源。
D）重画视图15.在草绘模式下，如果一条直线旁边显示“T”，则表示该直线是（ C ）。
错误!未找到引用源。
A）竖直图元错误!未找到引用源。
B）水平图元错误!未找到引用源。
C）垂直图元错误!未找到引用源。
D）相切图元16.可以按住（ B ）键在模型树管理器上选择多个特征。
错误!未找到引用源。
A）Enter错误!未找到引用源。
B）Ctrl错误!未找到引用源。
C）Insert错误!未找到引用源。
D）Alt17.工程图创建中，第一个创建的必须是（ C ）。
错误!未找到引用源。
A）一般视图错误!未找到引用源。
B）投影视图错误!未找到引用源。
C）主视图错误!未找到引用源。
D）详细视图18.拉伸也可以作为创建实体或曲面，以及添加或移除材料的基本方法之一，这种方法主要应用于截面（ A ）且（）于拉伸轨迹的特征。
错误!未找到引用源。
A）相等、垂直错误!未找到引用源。
B）不等、垂直错误!未找到引用源。
C）相等、不垂直错误!未找到引用源。
D）不等、不垂直19.建立新零件时，系统默认建立三个基准面和一个原点，用于确定零件在空间的位置。
下列描述正确的为（B ）。
错误!未找到引用源。
A）不能删除默认的基准面，但可以进行重命名错误!未找到引用源。
B）可以删除默认的基准面错误!未找到引用源。
C）不能修改“原点”的名称错误!未找到引用源。
D）不可以删除默认的原点坐标系，但可以进行重命名20.两个或多个“强”尺寸和约束可能会产生矛盾或多余条件，这种状态叫做（ A ）。
错误!未找到引用源。
A）过约束错误!未找到引用源。
B）欠约束错误!未找到引用源。
C）完全约束错误!未找到引用源。
D）冲突21.（），其实是一种边处理特征，通过向一条或多条边、边链或在曲面之间添加半径形成。
错误!未找到引用源。
A）倒圆角错误!未找到引用源。
B）倒角错误!未找到引用源。
C）拔模错误!未找到引用源。
D）壳22.Pro/Engineer中使用快捷方式使模型恢复等轴侧默认模式时，应按下的热键是（）。
错误!未找到引用源。
B）Ctrl+X错误!未找到引用源。
C）Ctrl+D错误!未找到引用源。
D）Ctrl+V23.在创建了左下图中的圆柱形凸起之后，可将其通过（）的方法构造右端的圆柱形凸起。
错误!未找到引用源。
A）镜像复制错误!未找到引用源。
B）移动复制错误!未找到引用源。
C）相同参考复制错误!未找到引用源。
D）以上全部24.使用一个轮廓不封闭的草图进行拉伸，可能会出现的情况是（）。
错误!未找到引用源。
A）自动生成薄壁实体错误!未找到引用源。
B）不能进行拉伸操作错误!未找到引用源。
C）自动生成曲面错误!未找到引用源。
D）自动生成钣金25.关于扫描特征，下列叙述错误的是（）。
错误!未找到引用源。
A）必须存在扫描引导线错误!未找到引用源。
B）必须存在扫描轨迹线错误!未找到引用源。
C）必须存在扫描截面错误!未找到引用源。
D）必须存在扫描轨迹和扫描截面26.Pro/Engineer 模型由零件或装配体文档中的 3D 实体几何体组成。
工程图从模型或通过在工程图文档中绘图而创建。
零件、装配体和工程图的文件格式分别为（）。
错误!未找到引用源。
A）sldprt，sldasm，slddrw错误!未找到引用源。
B）prt，asm，drw错误!未找到引用源。
C）part，asm，draw错误!未找到引用源。
D）prtdot、asmdot、drwdot27.以下不属于创建标准孔可设置选项的是（）。
错误!未找到引用源。
A）添加埋头孔错误!未找到引用源。
B）添加沉孔错误!未找到引用源。
C）添加攻丝错误!未找到引用源。
D）使用预定义矩形作为钻孔轮廓28.（）是通过重新定义特征的位置面和参照面来放置特征。
错误!未找到引用源。
A）新参考方式复制错误!未找到引用源。
B）相同参考方式复错误!未找到引用源。
C）特征镜像错误!未找到引用源。
D）特征移动29.单击圆标注工具，然后单击圆，最后在圆外单击鼠标中键，可以标注圆的（）。
错误!未找到引用源。
A）直径错误!未找到引用源。
B）半径错误!未找到引用源。
C）圆心错误!未找到引用源。
D）面积30.圆周阵列第一方向的尺寸用来定义圆周方向上的（）增量，第二方向尺寸用来定义阵列的（）增量。
错误!未找到引用源。
A）角度、轴向错误!未找到引用源。
B）轴向、径向错误!未找到引用源。
C）角度、径向错误!未找到引用源。
D）径向、轴向31.（）是将零件的截面绕着剖截面旋转90°而生成的。
错误!未找到引用源。
A）一般视图错误!未找到引用源。
B）投影视图错误!未找到引用源。
C）旋转视图错误!未找到引用源。
D）详细视图32.基准坐标系的默认命名为（），n从0开始。
错误!未找到引用源。
A）DTMn错误!未找到引用源。
B）PNTn错误!未找到引用源。
C）CSn错误!未找到引用源。
D）A_n33.以下不属于约束类型的是（）。
错误!未找到引用源。
A）钢性错误!未找到引用源。
B）匹配错误!未找到引用源。
C）对齐错误!未找到引用源。
D）相切34.要将一条边和一个曲面对齐，通过将一个元件上作为参照的边落在另一个图元的某一参照面上，或者该面的延伸面上来约束两者之间的关系，需要施加（）约束。
错误!未找到引用源。
A）匹配错误!未找到引用源。
B）对齐（不能实现边与面的对齐）错误!未找到引用源。
C）曲面上的点（选择两个点）错误!未找到引用源。
D）曲面上的面35.基于特征的三维实体造型系统，其参数化特征造型在保证（）、（）关系不变的情况下，以（）全关联的数据库实现模型的快速再生。
A）几何、拓扑、单一错误!未找到引用源。
B）位置、尺寸、单一C）形状、尺寸、多方错误!未找到引用源。
D）几何、形状、多方36.当要排除多个曲面时，请在按住（）键后同时选择这些曲面。
错误!未找到引用源。
A）Ctrl错误!未找到引用源。
B）Shift错误!未找到引用源。
C）Alt错误!未找到引用源。
D）Tab37.与特征轴相反，基准轴是（）的特征，可以被重定义、隐含、遮蔽或删除等操作。
错误!未找到引用源。
A）依附错误!未找到引用源。
B）单一错误!未找到引用源。
C）单独错误!未找到引用源。
D）半依附38.特征的（）就是将已经建立的特征从模型树和绘图区中删除掉。
错误!未找到引用源。
A）删除错误!未找到引用源。
B）隐藏错误!未找到引用源。
C）拭除错误!未找到引用源。
D）隐含39.要使两个装配元件中的两个平面重合并且朝向相同方向，需要施加（）约束。
错误!未找到引用源。
A）对齐错误!未找到引用源。
B）匹配错误!未找到引用源。
C）相切错误!未找到引用源。
D）插入40.当草图为激活状态时，草图原点显示为（），代表草图的（0,0,0）坐标。
错误!未找到引用源。
A）草绘平面和草绘方向参照平面在草绘平面上形成的两条参考虚线的交点错误!未找到引用源。
