EM500马达保护控制器常用现场总线介绍(精)

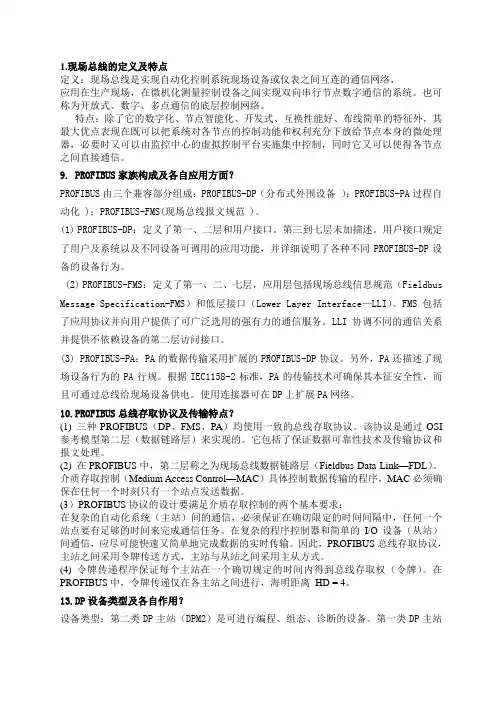

1.现场总线的定义及特点定义：现场总线是实现自动化控制系统现场设备或仪表之间互连的通信网络，应用在生产现场，在微机化测量控制设备之间实现双向串行节点数字通信的系统。

也可称为开放式、数字、多点通信的底层控制网络。

特点：除了它的数字化、节点智能化、开发式、互换性能好、布线简单的特征外，其最大优点表现在既可以把系统对各节点的控制功能和权利充分下放给节点本身的微处理器，必要时又可以由监控中心的虚拟控制平台实施集中控制，同时它又可以使得各节点之间直接通信。

9. PROFIBUS家族构成及各自应用方面？PROFIBUS由三个兼容部分组成：PROFIBUS-DP（分布式外围设备）；PROFIBUS-PA过程自动化 )；PROFIBUS-FMS(现场总线报文规范 )。

(1) PROFIBUS-DP：定义了第一、二层和用户接口。

第三到七层未加描述。

用户接口规定了用户及系统以及不同设备可调用的应用功能，并详细说明了各种不同PROFIBUS-DP设备的设备行为。

(2) PROFIBUS-FMS：定义了第一、二、七层，应用层包括现场总线信息规范（Fieldbus Message Specification-FMS）和低层接口（Lower Layer Interface—LLI）。

FMS包括了应用协议并向用户提供了可广泛选用的强有力的通信服务。

LLI协调不同的通信关系并提供不依赖设备的第二层访问接口。

(3) PROFIBUS-PA：PA的数据传输采用扩展的PROFIBUS-DP协议。

另外，PA还描述了现场设备行为的PA行规。

根据IEC1158-2标准，PA的传输技术可确保其本征安全性，而且可通过总线给现场设备供电。

使用连接器可在DP上扩展PA网络。

10.PROFIBUS总线存取协议及传输特点？(1) 三种PROFIBUS（DP、FMS、PA）均使用一致的总线存取协议。

该协议是通过OSI 参考模型第二层（数据链路层）来实现的。

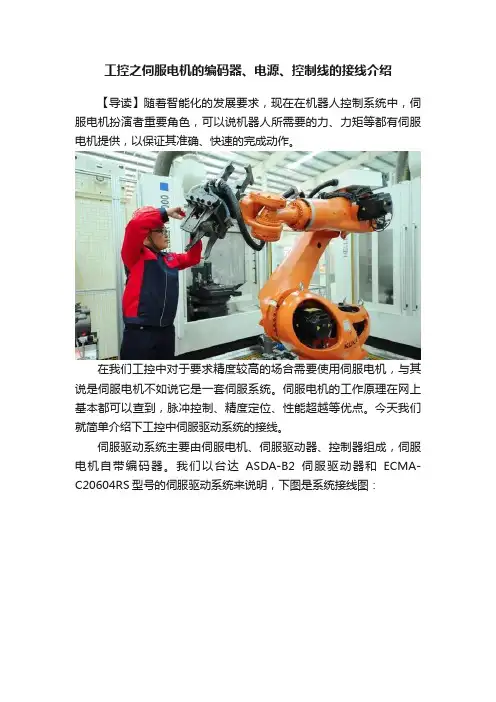

工控之伺服电机的编码器、电源、控制线的接线介绍
【导读】随着智能化的发展要求，现在在机器人控制系统中，伺服电机扮演者重要角色，可以说机器人所需要的力、力矩等都有伺服电机提供，以保证其准确、快速的完成动作。

在我们工控中对于要求精度较高的场合需要使用伺服电机，与其说是伺服电机不如说它是一套伺服系统。

伺服电机的工作原理在网上基本都可以查到，脉冲控制、精度定位、性能超越等优点。

今天我们就简单介绍下工控中伺服驱动系统的接线。

伺服驱动系统主要由伺服电机、伺服驱动器、控制器组成，伺服电机自带编码器。

我们以台达ASDA-B2伺服驱动器和ECMA-C20604RS型号的伺服驱动系统来说明，下图是系统接线图：
驱动系统接线图01 伺服驱动器
伺服驱动器
驱动器主要有控制回路电源、主控制回路电源、伺服输出电源、控制器输入CN1、编码器接口CN2、连接起CN3。

控制回路电源是单相AC电源，输入电源可单相、三相，但是必须是220v，就是说三相输入时，咱们的三相电源必须经过变压器变压才能接，对于功率较小的驱动器，可单相直接驱动，单相接法必须接R、S端子。

伺服电机输出U、V、W切记千万不能与主电路电源连接，有可能烧毁驱动器。

CN1端口主要用于上位机控制器的连接，提供输入、输出、编码器ABZ三相输出、各种监控信号的模拟量输出。

02 编码器接线
编码器接线
从上图看出九个端子我们只使用了5个，一个屏蔽线、电源线两根、串行通讯信号(+-)两根，与我们普通的编码器接线差不多。

03 通讯端口
CN3通讯端口
驱动器通过CN3端口与电脑PLC、HMI等上位机相连接，采用MODBUS通讯来控制驱动器，可使用RS232、RS485进行通讯。

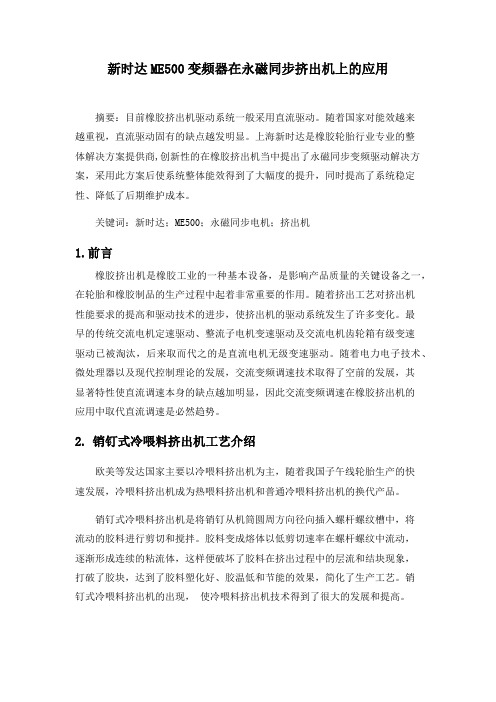

新时达ME500变频器在永磁同步挤出机上的应用摘要：目前橡胶挤出机驱动系统一般采用直流驱动。

随着国家对能效越来越重视，直流驱动固有的缺点越发明显。

上海新时达是橡胶轮胎行业专业的整体解决方案提供商,创新性的在橡胶挤出机当中提出了永磁同步变频驱动解决方案，采用此方案后使系统整体能效得到了大幅度的提升，同时提高了系统稳定性、降低了后期维护成本。

关键词：新时达；ME500；永磁同步电机；挤出机1.前言橡胶挤出机是橡胶工业的一种基本设备，是影响产品质量的关键设备之一，在轮胎和橡胶制品的生产过程中起着非常重要的作用。

随着挤出工艺对挤出机性能要求的提高和驱动技术的进步，使挤出机的驱动系统发生了许多变化。

最早的传统交流电机定速驱动、整流子电机变速驱动及交流电机齿轮箱有级变速驱动已被淘汰，后来取而代之的是直流电机无级变速驱动。

随着电力电子技术、微处理器以及现代控制理论的发展，交流变频调速技术取得了空前的发展，其显著特性使直流调速本身的缺点越加明显，因此交流变频调速在橡胶挤出机的应用中取代直流调速是必然趋势。

2.销钉式冷喂料挤出机工艺介绍欧美等发达国家主要以冷喂料挤出机为主，随着我国子午线轮胎生产的快速发展，冷喂料挤出机成为热喂料挤出机和普通冷喂料挤出机的换代产品。

销钉式冷喂料挤出机是将销钉从机筒圆周方向径向插入螺杆螺纹槽中，将流动的胶料进行剪切和搅拌。

胶料变成熔体以低剪切速率在螺杆螺纹中流动，逐渐形成连续的粘流体，这样便破坏了胶料在挤出过程中的层流和结块现象，打破了胶块，达到了胶料塑化好、胶温低和节能的效果，简化了生产工艺。

销钉式冷喂料挤出机的出现，使冷喂料挤出机技术得到了很大的发展和提高。

销钉式冷喂料挤出机在螺杆结构上较为特殊，在机筒上增加了销钉，主电机启动时间段阻力矩较大，这对变频器的低频转矩要求较高。

为了保证胶料的塑化性能与致密性，这要求变频器稳速精度要高同时能可靠地连续工作。

综合以上挤出机的运行特点与现场工况，挤出机工艺对驱动系统的要求如下：1）起动力矩要大。

YN500 智能保护控制器适用于10kV 以下电压等级的非直接接地系统或小电流接地系统，可用于线路或馈线保护测控、变压器保护测控、电容器保护测控等多种元件的主保护，装置内提供了测量、监视、测控、继电保护、通讯等方面的自动化功能，设计采用保护测控功能一体化思想，结构应用了分层分布形式，各单元设备可采用星型网络或总网络互连；全面支持电力综合自动化系统及变配电系统自动化管理。

1. 装置概述Devices overviewMain functionWiring diagramOutline dimension drawing and open hole pattern接线原理图1. 外形尺寸及开孔图1. 主要功能主要保护功能:电量参数测量功能:01040502（1）三段式保护（速断、限时速断、过流－可换成反时限过流）（2）过负荷告警/跳闸功能（时限单独可设）；（3）零序电流告警；零序电流保护；（4）零序电压告警；零序电压保护； （5）非电量告警；（轻瓦斯告警、过温告警）（6）非电量保护；（重瓦斯保护、超温保护）（7）过压保护；低压保护；失压保护；（8）测控回路异常监测；（9）PT 断线监测；CT 断线监测；（10）独立的操作回路。

三相测量电压及角度（Ua 、Ub 、Uc）；（2）三相测量电流及角度（Ia 、Ib 、Ic）；（3）三相线电压及角度（Uab 、Ubc 、Uca）；（4）外接零序电压、电流及角度（U0、I0）；（5）三相保护电流（Ipa 、Ipb 、Ipc）；（6）频率（f）；（7）正序电压、正序电流、负序电压、负序电流；（8）各单相有功功率、无功功率、功率因数 （Pa 、Pb 、Pc 、Qa 、Qb 、Qc）；（9）三相总有功功率、无功功率、功率因数 （P 、Q 、PF）；（10）有功电度、无功电度（EP 、EQ）（1）注：1、在图中 表示装置接线端子；2、遥信采集量为外部无源接点输入，若采用有源输入需订货说明；3、控制及信号输出接点容量为220V 5A。

PMC_550马达保护器工作原理教程
首先，电流检测单元通过与电机的电流回路相连，实时检测电机的工
作电流。

当电流超过设定的上限或下限阈值时，电流检测单元会发出信号，传递给逻辑控制单元。

其次，温度检测单元通过与电机的温度传感器相连，实时监测电机的
温度。

当温度超过设定的上限阈值时，温度检测单元会发出信号，传递给
逻辑控制单元。

接着，电压检测单元通过与电机的电压回路相连，实时检测电机的工
作电压。

当电压超过设定的上限或下限阈值时，电压检测单元会发出信号，传递给逻辑控制单元。

逻辑控制单元是PMC_550马达保护器的核心部分，它接收来自电流检
测单元、温度检测单元和电压检测单元的信号，并进行逻辑判断和处理。

当任意一个参数异常时，逻辑控制单元会认为电机处于危险状态，并触发
相应的保护措施。

例如，当电流异常时，逻辑控制单元可以通过断开电源
或关闭电机来保护电机；当温度异常时，逻辑控制单元可以通过启动风扇
或关闭电机来降低温度；当电压异常时，逻辑控制单元可以通过切换备用
电源来保证电机正常运行。

最后，保护输出单元是PMC_550马达保护器的输出接口。

当逻辑控制
单元触发保护措施时，保护输出单元会将相应的信号传递给外部设备，例
如报警器、主控系统等，以提醒用户或进行进一步的处理。

综上所述，PMC_550马达保护器通过监测电机的电流、温度、电压等
参数，实时判断电机的健康状态，并在发现异常情况时采取相应的保护措
施，保证电机的安全运行。

它不仅可以实现对电机的全方位保护，还可以提供实时监测和报警功能，对电机的维护和管理提供了有效的支持。
