美国线规AWG与平方数换算表

AWG美标电线规格————————————————————————————————作者：————————————————————————————————日期：2电线规格北美线材的线规与国内的表示方法不同，是以“AWG”为单位。

这里列出一些常用的线材线规对照表供参考：电线电缆的标志上会出现很多字符，各自都代表不同的意思。

在此列举一些常用的字符简介如下：电源线：SPT = Service Parallel Thermoplastic（服务性平行的热塑性塑料）HPN = Heater Parallel Neoprene（加热器平行的橡胶）S = Service 服务性 (SO, SOW, ST, STW) O - Oil 油性 W C Wet 湿 T CThermoplastic 热塑性塑料SJ = Service Junior 小型服务性(SJO, SJOW, SJT, SJTW) O - Oil 油性 W C Wet湿 T C Thermoplastic热塑性塑料SV = Service Vacuum Cleaner 吸尘器(SVT, SVO) O - Oil 油性 T C Thermoplastic热塑性塑料电子线：Class I 内部使用；Class II 外部使用Group A 不承受机械磨损；Group B 承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（Cable in Cable tray）；FT6：水平燃烧和烟熏测试。

vw-1是电线的防火等级Ul,VW-1测试标准，实验规定试样保持垂直，用试验用的喷灯(火焰高度125mm，热功率500W)燃烧15秒钟，然后停止15秒钟，反复5次。

合格标准为：1、余火焰不可超过60秒钟2、试样不可烧损25%以上，3、垫在底部的外科用棉不可被落下物引燃。

例如：“CSA AWM I A 90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。

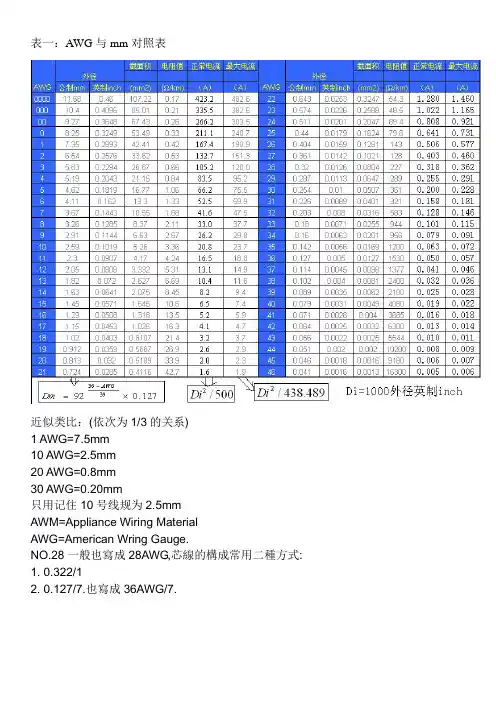

表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。

换算后的常用AWG和线径值，如下：#AWG号数 mm直径厘米圆平方厘米(c/m)8 3.264 16 4409 2.906 1 296010 2.588 1038011 2.305 823412 2.053 653014 1.628 411015 1.450 325716 1.291 258017 1.150 204818 1.024 162019 0.9116 128821 0.7229 81022 0.6438 64523 0.5733 509.424 0.5106 40533 0.1798 50.13 群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。

如果值落入两者之间，取比较少的值。

40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则有很多用户对美国Omega热电偶线的线规不是很清楚，下面提供线规对照表，AWG线规与公制、英制单位对照AWG（American Wire Gauge），也被称作布朗/夏普线规（Brown/Sharpe wire gauge），在美国，从1857年开始就被作为一种标准的线规使用，它广泛应用于圆柱体，立方体，有色金属及电力控制线的直径测量，它的截面积决定了导体的载流能力。

第2页共3页

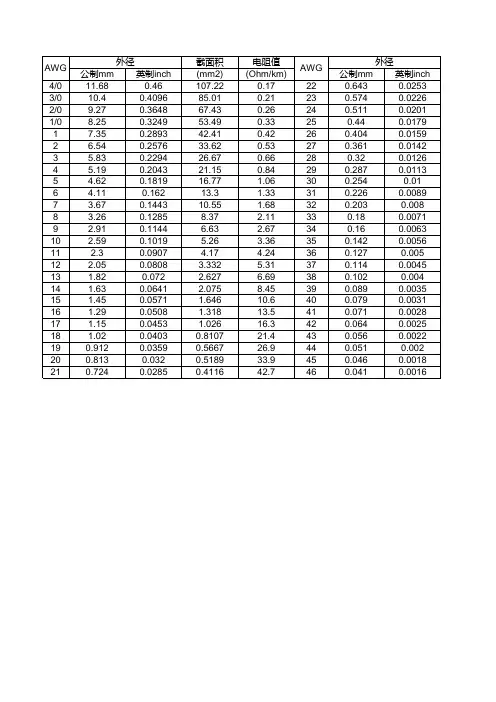

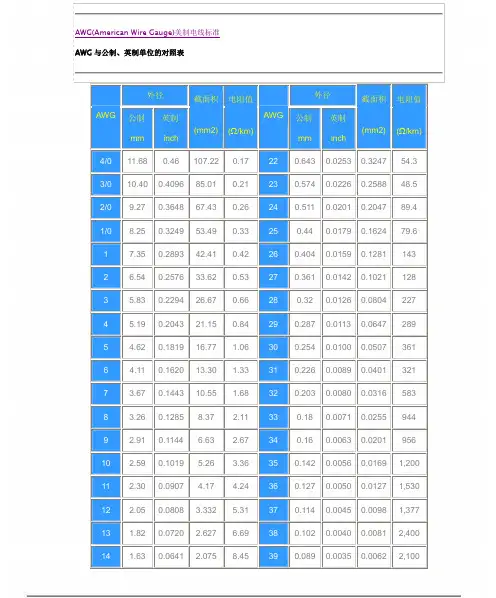

线规对照表
