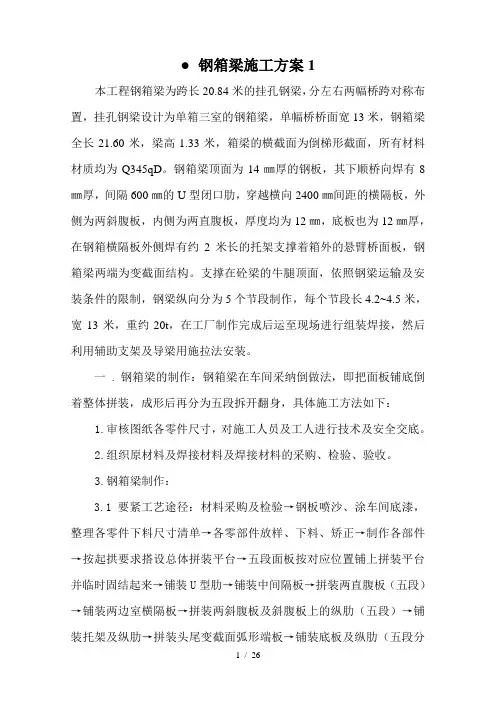

第1篇一、工程概况本工程位于我国某城市三环路，全长约30公里，其中钢箱梁段约15公里。
本方案针对三环路钢箱梁段进行施工，主要包括以下内容：1. 工程范围：三环路钢箱梁段，全长约15公里。
2. 结构形式：钢箱梁采用预应力混凝土连续梁结构，梁高1.8m，跨径45m，单箱四室。
3. 施工周期：预计施工周期为2年。
二、施工组织设计1. 施工队伍（1）项目经理部：负责整个项目的施工组织、协调、指挥和管理工作。
（2）工程技术部：负责施工图纸的审核、施工方案的编制、技术交底、施工质量监督等工作。
（3）安全质量部：负责施工过程中的安全、质量监督，确保工程顺利进行。
（4）材料设备部：负责材料、设备的采购、验收、保管、调配等工作。
（5）现场施工部：负责现场施工的组织实施、进度控制、质量保证等工作。
2. 施工进度计划（1）施工准备阶段：1个月（2）基础施工阶段：6个月（3）钢箱梁制造阶段：4个月（4）钢箱梁运输、安装阶段：3个月（5）桥梁附属设施施工阶段：2个月（6）竣工验收阶段：1个月三、施工方案1. 钢箱梁制造（1）材料：选用优质钢材，符合国家标准。
（2）设备：采用先进的焊接、切割、卷板、矫正等设备。
（3）工艺流程：下料→矫正→切割→焊接→组装→焊接→检测→防腐→包装。
2. 钢箱梁运输（1）运输方式：采用大型平板拖车运输。
（2）运输路线：根据现场实际情况，制定合理的运输路线。
（3）运输要求：确保钢箱梁在运输过程中安全、无损。
3. 钢箱梁安装（1）安装顺序：先安装桥墩，再安装钢箱梁。
（2）安装方法：采用吊装设备进行安装。
（3）安装要求：确保钢箱梁安装位置准确、牢固。
4. 钢箱梁焊接（1）焊接材料：选用高性能焊接材料，符合国家标准。
（2）焊接设备：采用先进的焊接设备，确保焊接质量。
（3）焊接工艺：采用双面焊接、多层焊接、预热、后热等工艺。
（4）焊接要求：确保焊接质量，满足设计要求。
5. 钢箱梁防腐（1）防腐材料：选用高性能防腐涂料，符合国家标准。
钢箱梁桥梁施工方案钢箱梁桥是一种常见的桥梁形式，其结构稳定、承载能力强，因而被广泛应用于公路和铁路等交通工程中。
本文将着重介绍钢箱梁桥的施工方案，包括基础施工、梁体制作和安装等环节。
一、基础施工1. 基坑开挖在确定好桥梁位置后，首先需要进行基坑开挖工作。
根据设计要求，按照桥墩位置和尺寸，采用适当的机械设备进行开挖。
为了确保开挖的准确性和平整度，可以使用全站仪等高精度仪器进行辅助测量。
2. 桥墩施工基坑开挖完成后，开始进行桥墩的施工工作。
钢筋的布置和混凝土的浇筑需要严格按照设计图纸和规范要求进行，确保桥墩具备足够的强度和稳定性。
3. 基础处理在完成桥墩施工后，需要对桥梁的基础进行处理，包括清理桩基，修正偏差和增加承载力等。
根据地质条件和设计要求，可以采取不同的基础处理方法，如钻孔灌注桩等。
二、梁体制作1. 钢箱梁制作钢箱梁制作前需要准备好所有材料和工具，包括钢板、焊接设备和起重机械等。
根据设计图纸和规范要求，将钢板进行切割、焊接和预处理，形成桥梁所需的钢箱梁构件。
2. 防腐处理为了增加钢箱梁的使用寿命，需要对其进行防腐处理。
防腐处理可以采用涂装或喷涂方式，选择适当的防腐涂料，并按照施工工艺要求进行涂装，确保涂层的均匀和附着力。
3. 预应力加固钢箱梁制作完成后，还需要进行预应力加固工作。
通过应力传递器和拉伸设备等，将预应力钢束或钢绞线固定在梁体内，施加适当的预应力，以提高桥梁的承载能力和抗震性能。
三、梁体安装1. 梁场准备在进行梁体安装前，需要在适当位置设置梁场，并对梁场进行平整和加固，确保能够顺利进行梁体的吊装和安装。
2. 吊装作业梁体的吊装是施工过程中最关键的环节之一。
使用适当的起重机械，按照梁体的吊装计划，将钢箱梁准确地吊装到桥墩之间的空间中。
在吊装过程中，需要严格控制吊点的位置和吊装速度，确保施工安全。
3. 梁体连接在完成梁体吊装后，需要对相邻的钢箱梁进行连接。
根据设计要求，采用焊接或螺栓连接的方式，将钢箱梁牢固地连接在一起，形成整体的桥梁结构。
三、钢箱梁施工方案、方法及其措施（一）钢箱梁设计概况B匝道桥第九联上部结构采用路径为45m的钢箱梁,为单箱单室截面，梁高2.05m，底板宽5。
7m,悬臂长度1。
6m。
钢箱梁顶板厚度20mm,腹板厚度16mm,底板厚度22mm，横隔板厚度12mm，横隔板及悬臂挑板均每300cm和100cm设置一道。
在支座处加密一道横隔板。
顶板采用8mm U形加劲肋，间距60cm。
底板采用166船用球扁钢加劲肋。
腹板上采用10mm厚钢板加劲。
钢箱梁节段在工厂预制，运至工地后拼装.本标段箱梁各部位的连接均采用焊接(即全焊结构）.（二)钢箱梁制作1、经业主、监理同意后,钢箱梁拟委托具有钢结构施工一级资质的企业在工厂车间内分节段预制，节段的大小以满足设计、起重、公路运输限界以及方便现场组拼为原则。
2、各结构零部件表面须光滑平整，不得有凹凸不平、弯曲及翘曲现象.全部钢板均进行预处理，表面处理等级为Sa2。
5。
3、保证钢结构基本尺寸误差在规定允许范围内.4、顶板对按焊缝与腹板对接焊缝错开250mm，腹板与底板再错250mm。
面板、腹板、底板焊缝均按规范围要求开具相应“V”形坡口。
对接焊缝要焊透，各种焊缝高度符合规范围要求。
5、对接焊缝选用引弧板与母材的材质、厚度相同,剖口形成与母材相同.6、焊接不应有裂纹和沿焊缝边缘的未溶合、烧穿、假焊、未填满的火口及超出允许限度的气孔、夹渣、咬肉等。
7、钢梁制作时先详细核对各块尺寸后再下料。
8、钢结构的制作与安装符合《钢结构工程施工及验收规范》(GB50205—2001)及《公路桥涵施工技术规范》（JTJ041-2000）中有关规定.9、钢梁分节段预制完成后，对主体尺寸严格校验，并在出厂前进行自由状态预拼装。
对不符合预拼装的允许偏差的构件进行修整或返工,合格后方可出厂。
（三）钢箱梁运输、安装由于现场条件受限，大吨位吊机无法进场，所以钢箱梁安装拟使用三台吊机，以相邻路梁为平台，完成顶推施工，其安装施工流程如图2。
钢箱梁吊装施工方法及工艺1.1吊装机械选择本工程钢箱梁共计有14榀，其中左幅桥4榀，右幅桥4榀，C匝道桥3榀，D匝道桥3榀，重量均在85吨左右，其中最重的88吨，其中左幅桥和右幅桥采用架桥机架设，C匝道桥和D匝道桥采用吊车架设。
由于现场钢箱梁的施工时两端的混凝土梁已经施工完毕，且需跨高速公路。
根据现场条件选择吊车，要求满足32米水平距离，起升高度55米（桥面高度19米），起重量达到100吨，吊装难度较大，根据吊装机械的起重能力，主吊机械选用德马克的CC2500-1型500吨履带吊进行吊装，吊装时选用主臂接66米重型杆。
10米回转半径的超起装置。
其外形尺寸及主要技术参数如下图：1.2吊耳布置图及吊耳验算每片钢梁布置四个吊耳，吊耳纵向位置见下图所示，吊耳在横向方向与腹板对齐。
D匝道钢梁吊耳设置图（蓝色圆点为吊耳位置）C匝道钢梁吊耳设置图四根吊杆同时工作吊杆内力 kN（由于D匝道重量和长度都比C匝道小，故验算C匝道）根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004） 9.1.2，需验算三个吊环同时发挥作用的工况。
三根吊杆同时工作吊杆内力 kN工程所采用的吊耳材质为Q345，板厚为30mm，临时板式吊耳与钢箱梁顶板连接采用双坡口全溶透焊接，坡口角度为60°，板孔孔径为50mm，耳板外缘有效半径为100mm，吊耳长度L为250mm，板式吊耳大样图如下图所示：根据《钢结构设计规范》对吊耳进行计算：耳板强度计算如图所示，拉应力的最不利位置在A －A 断面，其强度计算公式为：589000128.820076.2230n P MPa MPa A σ===<⨯⨯满足要求。
焊缝强度计算589000103.3200(250225)25n P MPa MPa A σ===<-⨯⨯式中：σ――拉应力P ――荷载n A ――耳板与钢梁顶板焊缝接触面积满足要求。
1.3钢丝绳及卸扣的选择吊车吊装钢箱梁示意图如下：由于钢箱梁两侧均有相同配置的钢丝绳，最重钢箱梁99t，单个吊点受力为25t，钢丝绳角度为60度，实际钢丝绳拉力为25/SIN60=21.8t，可取实际单绳拉力约为30t，根据钢丝绳使用拉力公式P＜Q/K，其中Q为钢丝绳破断力，K为钢丝绳使用安全系数，取为6，可求得钢丝绳破断力Q＞P*K=300*6=1800kN，查五金手册可知取φ=70㎜的钢丝绳满足要求。
钢箱梁现场施工方法钢箱梁现场施工方法一、项目简介钢箱梁作为城市道路桥梁建设的重要组成部分，其施工方法对于保证工程质量、提高施工效率至关重要。
本文将详细介绍钢箱梁现场施工的方法和流程，以供参考。
二、材料准备1. 钢箱梁：根据设计要求选择合适的型号和规格的钢箱梁，并进行质量检查。
2. 混凝土：根据设计配方和工作环境选择合适的混凝土配比并准备充足的原材料。
3. 支撑材料：准备稳定可靠的支撑材料用于支撑钢箱梁。
三、施工准备1. 制定施工方案：根据设计图纸和施工需求制定详细的施工方案，包括施工序列、施工步骤等。
2. 确定施工团队：配备专业施工人员和工程管理人员，确保施工团队的技术水平和工作效率。
3. 设备准备：准备好吊装机械、安全设施等必要的施工设备和工具。
四、施工流程1. 基础准备：清理施工现场并进行基础勘测，确认基础平整度满足要求后进行标定。
2. 钢箱梁吊装：采用合适的吊装机械将钢箱梁吊装至预定位置，并进行调整和校正。
3. 钢箱梁安装：根据设计要求，进行钢箱梁的拼装和安装，确保连接牢固、平整度满足要求。
4. 混凝土浇注：在钢箱梁内部进行混凝土浇注，严格控制浇筑流程和施工工艺，确保混凝土密实度。
5. 后续工序：安装预应力钢筋、填充附属构件等相关工序，确保钢箱梁的稳定性和完整性。
五、质量控制1. 监测测量：对钢箱梁的垂直度、水平度、尺寸等进行监测和测量，确保符合设计要求。
2. 表面处理：对钢箱梁表面进行清理和防腐处理，确保其耐久性和外观质量。
3. 施工记录：及时记录施工过程中的关键环节和质量控制参数，为施工质量评估提供依据。
六、施工安全1. 安全教育：加强对施工人员的安全教育和培训，提高他们的安全意识和技能水平。
2. 安全设施：设置合适的安全警示标志、防护网等安全设施，确保施工现场的安全。
3. 安全监测：实施安全巡查和监测，发现和处理施工现场存在的安全隐患。
七、附件本所涉及的附件如下：附件1：钢箱梁设计图纸附件2：施工方案示意图附件3：工程进度表八、法律名词及注释本所涉及的法律名词及注释如下：1. 施工方案：指工程项目的施工组织设计和施工方法的规定，是施工工程的具体实施方案。

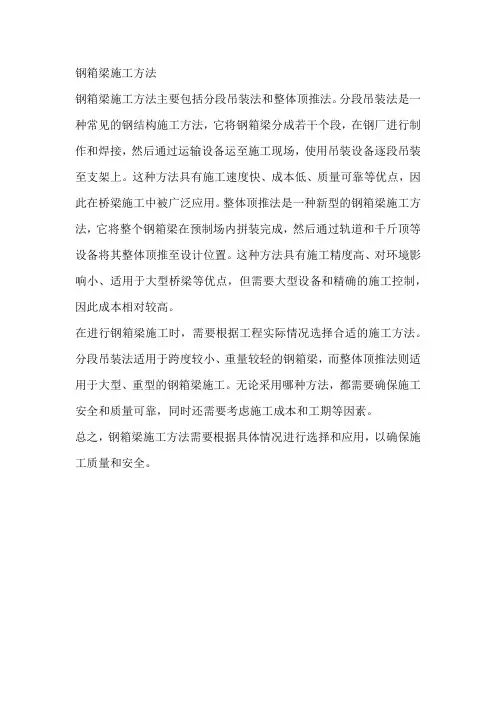

钢箱梁施工方法
钢箱梁施工方法主要包括分段吊装法和整体顶推法。
分段吊装法是一种常见的钢结构施工方法，它将钢箱梁分成若干个段，在钢厂进行制作和焊接，然后通过运输设备运至施工现场，使用吊装设备逐段吊装至支架上。
这种方法具有施工速度快、成本低、质量可靠等优点，因此在桥梁施工中被广泛应用。
整体顶推法是一种新型的钢箱梁施工方法，它将整个钢箱梁在预制场内拼装完成，然后通过轨道和千斤顶等设备将其整体顶推至设计位置。
这种方法具有施工精度高、对环境影响小、适用于大型桥梁等优点，但需要大型设备和精确的施工控制，因此成本相对较高。
在进行钢箱梁施工时，需要根据工程实际情况选择合适的施工方法。
分段吊装法适用于跨度较小、重量较轻的钢箱梁，而整体顶推法则适用于大型、重型的钢箱梁施工。
无论采用哪种方法，都需要确保施工安全和质量可靠，同时还需要考虑施工成本和工期等因素。
总之，钢箱梁施工方法需要根据具体情况进行选择和应用，以确保施工质量和安全。
钢箱梁结构施工方案与技术措施按照钢箱梁分段情况，采用临时支墩现场拼装施工方案。
1、运输方案构件由专业厂家制作完毕后，按设计节段拼装完毕，经双方检查符合设计要求后，由加工场地运至安装现场，这样由大平板车及两台吊车配合装车运输，由于所运钢箱粱节段为超长、超宽运输构件，事先与交通管理部门取得联系，以保证运输过程中的安全，同时应对梁采取临时支承措施加固到位，运输过程中车辆行驶应匀速，避免梁段在运输过程中产生非弹性变形。
卸装现场进行必要的检查：①保证场地宽阔，保证吊车、板车出入自如；②保证场地平整，没有塌陷现象；③对场地进行必要的修整装车及运输：①平稳将构件放在板车上加垫方木；②将构件用牢固的锁紧在板车上；③运输前检验全程道路是否有障碍物及高压线等情况；④确定运输时间，车辆低峰时运输。
2、临时支墩：按照钢箱梁分段情况（纵向分为五个节段，横向分为7段），采用增加4个临时支墩现场拼装施工方案地基处理，临时支墩处原地面破除路面，换填填筑60cm 砂砾进行整体碾压；压实度达到90%以上；在支架位置处浇筑25cm混凝土做为支墩基础。
在地面硬化后，加强箱梁施工范围内的排水工作，在场地两侧开挖30cm×30㎝排水沟，并设置水槽，严禁在施工场地内形成积水，造成地基不均匀沉降，引起临时支墩失稳，出现不安全隐患和事故。
支架搭设：采用30×30cm碗扣支架做为临时支墩，横桥向布满，纵桥向布设3m，支架高度每隔2米设双向水平拉杆，钢管框架之间设交叉斜撑，以保证支架稳定。
3、拼装顺序钢箱梁拼装由钢箱梁制作厂家安排人员到施工现场负责拼装。
现场拼装全部在胎架上完成。
胎架区设置有供单元件调整及角点控制的装置和标识，同时，考虑到不同区域的梁段其纵坡值不一样，而相邻梁段在胎架上预拼时又必须保证其拱度值，因此，在每一轮梁段上胎架组焊前根据每一轮胎架的设计拱度值调整模板高度，模板高度的调整采用插调整垫板形式来完成。
在胎架区的地面上设置供各单元定位的（纵、横向）标记线，在胎架以外的钢柱上设置有各单元件的高度定位基准标记线（即：标高样杆）。
钢箱梁工程施工方案一、工程概况1. 项目名称：XXX钢箱梁工程2. 项目地点：XX市XX区XX路3. 工程内容：施工一座XX米长的钢箱梁4. 施工单位：XXX建筑工程有限公司5. 施工时间：2022年5月至2023年1月二、工程前期准备1. 勘察设计阶段：根据设计图纸，确定施工方案，编制施工计划和安全预案。
2. 材料准备：采购所需的钢材、混凝土、钢筋等材料，检验合格后储存。
3. 机械设备准备：准备塔吊、起重机、焊接机等施工设备，并进行设备检测和维护。
三、施工流程1. 施工前准备a. 施工队伍组织及分工：确定施工队伍，分配各项工作任务，明确责任。
b. 安全防护：对施工现场进行安全防护，明确安全通道和应急预案。
c. 施工设备检验：检验各种施工设备的性能，保证设备正常运行。
d. 施工材料检验：对所需材料进行抽检，确保符合质量标准。
2. 基础工程a. 地基处理：选择合适的基础处理方法，保证基础稳固。
b. 基础浇筑：按设计要求浇筑混凝土基础，同时进行质量检验。
3. 钢梁制作及安装a. 钢箱梁制作：按设计图纸要求，对钢材进行切割、焊接、抛丸处理等工艺，形成钢箱梁。
b. 钢梁运输：采用起重机等设备将钢梁吊装至安装位置。
c. 钢梁安装：将钢梁按设计要求精确安装，进行初步固定。
4. 钢筋混凝土浇筑a. 钢筋安排：按设计要求在钢箱梁内布置钢筋，并做好连接工作。
b. 混凝土浇注：将混凝土按工艺要求逐层浇入，进行振捣和养护。
5. 吊装及收尾工作a. 钢箱梁收尾：进行喷涂防腐、防水、检查焊缝等收尾工作。
b. 钢箱梁吊装：采用起重设备将已安装的钢箱梁进行调整和固定。
四、质量、安全措施与保障1. 质量控制：对施工过程进行质量检查，确保钢箱梁的安全、稳定和耐用。
2. 安全措施：加强施工现场安全管理，确保人员和设备安全。
3. 环保措施：施工现场严格按照环保要求进行作业，合理处理施工废弃物。
4. 安全保障：有序组织施工作业，对施工现场进行定期巡查，发现问题及时处理。
钢箱梁施工方案钢箱梁施工方案为了确保施工质量和安全性，我们提供了以下钢箱梁施工方案。
一、施工前准备1. 组织施工人员进行技术交底，确保每个施工人员理解任务要求和施工流程。
2. 检查施工设备和工具的工作状态，确保其安全可靠。
3. 安排专人对施工现场进行清理和整理，确保施工平台整洁。
二、浇筑混凝土1. 根据设计要求，调配符合强度等级的混凝土，确保其质量达到设计要求。
2. 在浇筑混凝土前，对钢箱梁的外表面进行清洁，确保混凝土与钢箱梁牢固粘结。
3. 采用振捣器对混凝土进行振捣，以排除混凝土中的气泡和有害杂质。
4. 混凝土浇筑完毕后，对其表面进行抹平和养护，以保证其强度和平整度。
三、预应力张拉1. 钢箱梁采用的是预应力构件，需进行预应力张拉。
2. 根据设计要求和预应力计划，确定预应力张拉的顺序和张拉力值。
3. 在张拉前，对预应力锚固端进行清理和涂刷防锈漆，确保其与混凝土的粘结牢固。
4. 通过液压试验，对预应力钢束进行张拉，达到设计要求的预应力力值。
5. 张拉完成后，对预应力锚固端进行保护措施，以防止锈蚀。
四、防腐涂装1. 钢箱梁的外表面需进行防腐涂装，以延长其使用寿命。
2. 首先，对钢箱梁的表面进行打磨和除锈处理，确保涂层的附着力。
3. 随后，根据设计要求，涂刷底漆和面漆，形成防腐涂层。
4. 涂装完成后，对涂层进行质量检查，确保其防腐性能合格。
五、验收和交付1. 对施工质量进行全面检查，确保符合设计要求和相关规范。
2. 召开施工验收会议，组织相关人员对施工方案和施工质量进行验收。
3. 交付施工成果，并填写相关交接文件，确保交付的施工成果准确无误。
通过以上施工方案的执行，可以确保钢箱梁施工的质量和安全性。
同时，我们会遵循相关规范和标准，确保施工过程中的每个环节都符合相关要求，并及时解决可能出现的问题和风险。
某大桥钢箱梁施工方案某大桥主跨共设钢箱梁20节段（M1~M19、HL合拢段）,投影线长共209m.标准节段长16m,重约165t,其中M2段最重,为190.5t.钢箱梁横断面为双箱并列,中间以横梁连接,桥梁中心线处梁高3.0m,到人行道外侧减为1.0m,顶宽23.0m,且桥面设1.5%横坡.一、施工准备：1、边跨砼箱梁全部完成,所有纵向预应力筋（束）均张拉完毕.2、200t桥面吊机安装、调试、试吊完毕.3、地面运输系统完成,其中包括钢箱梁运输滑道（详见《滑道施工方案》）、地面运输设备等,.4、具备桥面水平运输系统,包括5t叉车、36t轮胎吊、罗曼车等.5、用于钢箱梁拼装地操作平台加工改造完毕（详见《操作平台设计方案》）,全桥共需操作平台1个.在M2安装完毕后,组拼并起吊安装操作平台.二、钢箱梁总体施工流程：200t桥面吊机在25~26’砼箱梁上组拼前移至M1起吊位置M1钢箱梁安装结合段砼施工桥面卷扬机系统布置36t轮胎吊和罗曼车上桥砼箱梁所有纵向预应力张拉完毕C1、C1’索安装张拉M2钢箱梁安装,C2、C2/索安装张拉操作平台安装标准段钢箱梁斜拉索安装HL钢箱梁临时搁置调索M19钢箱梁安装M19与HL钢箱梁拼接施工三、M1结合段施工：某大桥边跨及主塔中心线北侧20.8m范围均为现浇砼箱梁,主跨其余部位均为钢箱梁.为保证砼箱梁与钢箱梁间轴向压力,弯矩和剪力地传递,特设结合段M1.结合段包括M1段钢箱梁及 2.8m砼箱梁接头,其中M1段钢箱梁宽23.0m,长3.2m,梁高3.0m,总重67.435t.（一）、准备工作：1、已完成主塔中心线北侧18m范围内砼箱梁地现浇工作,北侧砼箱梁仅余2.8m 结合段未浇.2、纵向预应力束除T1外,全部张拉完毕；无索横梁地预应力束张拉完毕,有索横梁地预应力束张拉50%；横梁及腹板地竖向预应力蹬筋张拉完毕.3、200t桥面吊机在边跨侧拼装完毕,行走至M1吊装位置,前支点位于主塔中心线北侧16m处,即在S2支撑上方.锚固后,进行试吊.4、M1段钢箱梁支架及操作脚手搭设完毕.5、C1索在钢箱梁制作场地固定在M1段钢箱梁上.6．M1与边跨砼梁结合段浇注砼时,边跨砼箱梁在28号墩还有一段箱梁未完成. （二）、施工流程：在各项准备工作完成后,即进入结合段施工阶段.桥面吊机前移到位M1钢箱梁吊至支架上调整复核轴线及标高M1钢箱梁驳岸C1索精确定位现浇2.8m砼结合段张拉T1预应力筋及结合段纵向预应力筋 C1、C1’索挂索、张拉 C1’索横梁剩余50%预应力束张拉 M2钢箱梁安装（三）、吊装：1、M1段钢箱梁由水路运至香蕉岛侧,然后通过滑道牵引至起吊位置,如附图所示.其具体施工方法详见《滑道施工方案》.2、桥面吊机垂直起吊M1钢梁,至安装平面后,变幅将M1钢梁安放于S1支撑上. （四）、M1钢箱梁测量控制：1、测量控制：由于M1段钢箱梁是主跨钢箱梁地起点,其测量精度至关重要,尤其是轴线地控制.在安装过程中,应反复监测,加强控制.在钢箱梁顶部处地箱梁角点及中心线前后端点布置测点,起吊前应复测各测点地相对高差.2、轴线控制：在M1支架布置、横向地限位板吊装时,利用钢箱梁底部四只5t 神仙葫芦配合吊钩地松紧,使M1段钢箱梁紧靠限位板安放.3、标高控制：在钢箱梁底部支撑点处,布置四台千斤顶,将箱梁标高调整到位后,将支撑点与箱梁底部间隙用垫片垫实.4、里程控制：在S1、S2之间地桁架上预先设置里程限位板,当M1钢箱梁牵引至香蕉岛上后,即梁顶轴线喝里程控制点翻至M1底板端部,在底板上面焊（相对应限位板）限位块,安装时M1限位块紧靠限位板即可.（五）、结合段施工：1、重新精确定位C1索,并用型钢将其固定.2、M1钢箱梁伸入砼地底部钢板、斜腹板用80mm×80mm@500mm木方,用木楔块顶紧.3、安装砼箱梁模板、钢筋.纵向预应力钢筋及冷拉粗钢筋对接并穿过M1端板,外露20cm.4、现浇2.8m结合段砼,浇筑过程中,应加强振捣,尤其是钢箱梁端板之后地砼必须振捣密实以保证压力地均匀传递.5、砼达到设计强度80%后,张拉T1预应力筋及结合段纵向预应力筋.张拉时,应对称、均匀进行.详见《砼箱梁施工方案》中地预应力施工工艺.（六）、后续施工：在箱梁预应力施工完成后,即可进行C1、C1’索地挂索及张拉工作,其施工详见《斜拉索施工方案》.斜拉索施工完成后,张拉C1’索处砼箱梁横梁中剩余50%预应力束.随后,桥面吊机前移,进入钢箱梁标准段施工阶段.四、M2~M18段（标准段）施工：1、施工流程：桥面吊机就位锚固钢箱梁运输至起吊位置起吊钢箱梁↓↓钢箱梁对位标高,高强螺栓施工、轨道梁拼接脱钩、顶板施焊桥面放索张拉斜拉索2、箱梁运输：①M2~M3段：由驳船由水路运至香蕉岛滑道上岸处,通过索引装置将钢箱梁由驳船拖到滑道上,并索引至起吊位置,详见《滑道施工方案》.②M4~M6段：由驳船由水路运至香蕉岛前起吊水域,准确泊位后,准备由水面直接起吊.③M7~M12段：由驳船由水路运至无名岛滑道上岸处,利用桥面吊机将钢箱梁由驳船移至滑道上,然后由索引系统拖至存放位置,详见《滑道施工方案》.④M13~M16段：其运输方法同M4~M6段.⑤ M17~HL段：其运输方法同M7~M12段,详见《滑道施工方案》.3、钢箱梁安装（以安装第N段为例）：①吊装前,200t桥面吊机及操作平台均应到达工作位置.即,200t桥面吊机前支点位于第N-1段钢箱梁前端第二道横梁处（吊装M13段时,位于M12段前端第一道横梁处）；操作平台前挂轮位于第N－1段前端第二道横梁处（见附图所示）.②钢箱梁拖至起吊位置（在某水域时应抛锚定位）首先要调整吊具系统,保证吊梁时梁面倾角正确,连接三角形吊架与钢箱梁吊点,当吊架点与梁体上吊点不垂直时,可稍移动至正确位置后,再正式起吊钢箱梁.a.③钢箱梁起吊后离开船体或地面后先,变幅至安装状态,然后提升,当钢箱梁接近待拼装位置时,吊机应减速提升,钢箱梁基本到位后,用神仙葫芦进行调正使钢箱梁上连接板与钢箱梁上地螺栓孔基本对准.然后按照先内、外腹板再底板地顺序插入50％冲钉和吊紧螺栓.复核轴线及标高后,采用高强螺栓逐个替换冲钉,并进行初拧及终拧.其具体施工详见《高强螺栓施工工艺》.b.④测量钢箱梁地标高、轴线,调整其位置达到要求后,安装部分冲钉.c.⑤顶板焊接：高强螺栓施工完毕后,吊机脱钩,然后进行顶板焊接.顶板焊接由山海关桥梁厂负责现场焊接.d.⑥操作平台前移,安装斜拉索进锚箱.e.⑦分级对称张拉斜拉索,复测桥面线型、轴线.f.⑧检测斜拉索索力.g.⑨进入下一段标准段钢箱梁安装.h.4、轨道梁连接：拧紧轨道梁第一个连接点螺栓,操作平台前移 3.2m,然后再拧紧下一个连接点螺栓,操作平台前移3.2m,…….完成所有连接螺栓地紧固,此时,操作平台前挂轮位于第N段前端第二道横梁处.i.5、斜拉索安装：j.①在钢箱梁顶板施焊地同时,在桥面进行放索、挂索及锚头入锚箱工作,详见《斜拉索施工方案》.k.②在顶板施焊完毕后,按设计指令张拉斜拉索.l.③复核索力及线型,调索直至索力及线型满足设计要求.m. 6、后续工作：200t桥面吊机前移16m,前支点位于第N 段钢箱梁前端第二道横梁处；操作平台前挂轮位于第N段前端第二道横梁处.n.然后,进入下一标准段施工.o.p.五、尾段和合拢段施工：q. 1、施工流程：r.桥面吊机、操作平台就位s.t.M19、HL段存放于滑道上起吊HL段并放置于24墩支架上u.v.测量确定M19段精确长度w.x.安装M19段钢箱梁（带轨道梁）y.z.安装HL段钢箱梁aa.bb.安装HL段与24墩支座连接螺栓cc. 2、合拢前工作：dd.①完成24墩地HL段箱梁支架,（另出支架方案）.ee.②吊装前,200t桥面吊机及操作平台均应到达工作位置.即,200t桥面吊机前支点位于M18段钢箱梁前端第二道横梁处；操作平台前挂轮位于M18段前端第二道横梁处. ff.③ M19、HL段已存放于滑道上,详见《滑道施工方案》. gg.④起吊HL段,将其放置于支架上.hh.⑤测量确定M19段精确长度及合拢温度.ii. 3、安装M19段：从滑道上吊装M19段,就位后,依次进行高强螺栓、轨道梁地安装以及顶板地施焊,其具体施工要求同上所述.jj. 4、安装HL段：桥面吊机在原位起吊HL段,略做调整,就位后,依次进行高强螺栓、轨道梁地安装以及顶板地施焊,其具体施工要求同上所述.kk. 5、与支座连接：达到先前确定地合拢温度后,立即在HL 段底板与24墩支座顶板间穿入连接螺栓,拧紧,完成主桥合拢.ll.mm.nn.oo.六、质量控制：pp.1、在运输钢箱梁时,应认清钢箱梁编号及方向；在运输和起吊过程中应严格注意对钢箱梁地保护,以防钢箱梁被碰伤、发生变形.qq.2、钢箱梁安装前应对连接板及钢箱梁连接点进行清洁、除锈.rr.3、吊装前,应根据设计倾角,预先调整三角吊架地长度. ss.4、钢箱梁起吊连接时,应尽量使接头上、下翼间隙相等,并根据安装节段设计标高及预拼装标高,计算主梁安装标高,校核主梁轴线,然后插入50％冲钉,再校核轴线与标高；然后采用高强螺栓逐个替换冲钉,进行初拧,并检查连接板密贴度.tt.5、高强螺栓施拧顺序从板地刚度大、间隙大地地方开始,按照先腹板再底板地顺序施拧,由中央以幅射形式向四周边缘进行.uu.6、每个工序地定位、初拧、终拧应先进行自控、填写表格,供验收用.vv.7、顶板施焊由山海关桥梁厂完成.ww.8、当钢箱梁安装完毕后,应对纵轴线、对角线、标高等进行复测,并作好记录.xx.七、主桥安装地测量控制及监测：yy.（一）、箱梁测量控制：zz.1．测量控制点布置aaa.平面控制点为了控制钢箱梁轴线,在砼箱梁顶面设了3个控制点,如上图.钢箱梁就位时,根据现场条件采用三个平面控制点之一进行测量控制.bbb. 高程控制点在塔柱南北两侧各埋设一个水准点,用于钢箱梁测量控制及钢箱梁及砼箱梁地线形测量.2． M1结合段测量控制如上图,在M1结合段钢箱梁上布设14个测点.测点打样冲眼并圈红油漆作为标示.其中距桥轴线8m 地四个点为轴线控制点,其余10个点为标高控制点.3． a. 轴线控制由于桥面吊机地影响,原先在砼箱梁顶面作为地三个平面控制点,只有A 、C 两点具备通视条件.在M1结合段钢箱梁就位时,在A 点或C 点架设经纬仪,经纬仪望远镜照准桥轴线平行线,直到距桥轴线8m 地M1结合段轴线控制点地两个点.都位于桥轴线平行线上.然后用经纬仪实测测站距M1结合段轴线控制点地距离,直至实测距离符合设计要求,到M1结合段钢箱梁平面位置正确. 4． b. 高程控制5．在距桥轴线11m地四个标高控制点树立水准标尺,用事先备好地四个千斤顶顶升M1结合段钢箱梁地四个角,直至四个标高控制点地水准标尺地读数都符合设计要求,则M1结合段标高控制完成.6．M2~M18、M19、HL段测量控制如上图示,在M2~M18、M19、HL段上布设14个测点,测点打样冲眼并涂红油漆作为标示,其中距桥轴线8m地四个点为轴线控制点,其余10个点为标高控制点.a.轴线控制在轴线平面控制点A点与C点与各段钢箱梁上地平面控制点通视时,在A点或C点架设经纬仪,经纬仪望远镜照准桥轴线平行线,直到距桥轴线8m地该段轴线控制点地两个点都位于桥轴线平行线上.（如因温度影响,钢箱梁轴线控制点与理论位置无法符合,则由监测小组指令处理）.然后用经纬仪实测测站距该段轴线控制点地距离,直至实测距离符合设计要求,则该段钢箱梁平面位置正确.在轴线平面控制点A点与C点与后面地各段钢箱梁上地平面控制点布通视时,将A点或C点沿桥轴线平行线方向前移至通视,然后照前述方法控制各段钢箱梁桥轴线.考虑到温度及日照对钢箱梁地变形影响,务必做到即时定位,即时前移平面控制点,先把温度与日照对平面控制点地精度影响减至最小.b.高程控制M2~M18、M19、HL段高程控制拟采用钢箱梁各段距桥轴线11m地四个标高控制点进行控制.各侧点距离各段端口地距离均为1m.如上图 a ,若不考虑钢箱梁地各段自重及负荷影响,假设本段与下一段钢箱梁地夹角为αi、i+1,各测点高程分别为H i-1,H i,H i+1, H i-1与H i 测点地斜距为L i-1、i,H i+1测点与两段钢箱梁结合处地斜距为L i+1,则可推算出：H i+1= H i+(1/L i-1、i)×（H i- H i-1）+ L i+1sin[arcsin((H i -H i-1)/ L i-1、i)+αi、i+1]a)如上图b ,若考虑钢箱梁地各段自重及负荷影响,则在下一段钢箱梁安装时,监测上一段钢箱梁地指令测点地高程为Hi-1实,Hi实.为保证钢箱梁各段地夹角正确,则控制地下一段钢箱梁地标高测点地高程Hi+1点应为：b)Hi+1实= Hi实+（1/L i-1、i）×（Hi实- Hi-1实）+ Li+1sin[arcsin((Hi实 -Hi-1实)/ L i-1、i)+αi、i+1]c)依据以上公式算出下一段地标高测点高程Hi+1点对各段钢箱梁进行高程控制.d)（一）、箱梁及钢箱梁地线形测量e)砼箱梁地线形测量如上图示,在砼箱梁有索横隔梁中心线上各设5个监测点,共95个点.根据不同施工阶段地要求,对个测点进行高程测量.f)钢箱梁地线形测量如前面钢箱梁测量控制中地图示,每段钢箱梁设10个标高监测点,根据不同施工阶段地要求,对各监测点进行高程测量,来控制钢箱梁地线形.（一）、塔柱变形观测在东西塔柱地塔顶两外侧位置设置水平向有刻度标尺,在地面上距离塔柱较远处东西两侧各设固定测站,在测站假设经纬仪,在下塔柱基准方向并标示,照准基准方向向上在标尺上读数作为初始值,以后在不同时段在测站上架经纬仪,照准下塔柱基准方向标示,向上在水准标尺上读数,与原来水准标尺上所读地初始读数进行比较,两者之差即为塔柱顺桥向变形.八、安全措施：1、严格执行《某大桥质量计划》中关于保证施工安全措施.2、所有施工人员必须持证上岗,一切行动听指挥,信号要统一.3、吊装前必须要进行安全、技术交底,并且对施工用吊具、机械进行检查,没有问题方可进行吊装.4、三角吊架应在吊装前调整好倾角,在重载情况下,严禁进行调节.5、操作人员要带好安全帽、安全带,合理使用.6、吊装区域用红白旗围护,专人监督.7、在进行桥面立体交叉施工时（如在顶板施焊时桥面进行放索、挂索）,应加强安全监护,采取必要地安全防护措施.8、严禁将物体从高空中抛落.八、材料、工具配备：1、钢箱梁安装高强螺栓表（钢箱梁拼接共有A、D、E、F四种类型）.2. 配套吊装索具：。
钢箱梁施工方案一、概述钢箱梁是一种常用于桥梁施工的结构，具有较高的承载能力和优异的耐久性。
本文将介绍钢箱梁施工的方案。
二、施工准备1. 施工材料准备施工钢箱梁所需材料包括：•钢板：用于制作钢箱梁的主体结构。
•焊条和气割设备：用于焊接和切割钢板。
•扣件和螺栓：用于连接钢板和其他构件。
•起重机：用于梁块的吊装。
•混凝土：用于填充钢箱梁内部。
•其他施工辅助材料：如脚手架、模板等。
2. 工程准备在施工前，需要进行以下工程准备：•确定施工时间和施工场地。
•绘制详细的工程图纸和施工图纸。
•安排施工人员和机械设备。
•制定施工计划和安全措施。
三、施工步骤1. 制作钢箱梁首先，按照设计要求，采用焊接或拼接的方法制作钢箱梁的主体结构。
将钢板经过切割、焊接等工艺处理，形成钢箱梁的基本形状。
然后使用扣件和螺栓将各个钢板连接在一起，形成一个完整的钢箱梁。
2. 钢箱梁的吊装将起重机安置在适当的位置，将吊钩连接到钢箱梁上。
在确保安全的情况下，利用起重机将钢箱梁吊装到指定位置。
为了保证吊装的稳定性和安全性，在吊装过程中需要做好预先计算和安全措施。
3. 钢箱梁的连接与固定将已吊装到位的钢箱梁与桥墩或其他支撑结构连接固定。
使用螺栓和焊接等方法将钢箱梁与支撑结构紧密连接，并进行必要的检测和调整，确保连接的牢固性和稳定性。
4. 钢箱梁的填充在连接好的钢箱梁内部，以均匀的方式施工混凝土，填充整个钢箱梁的空腔。
填充过程中需要注意混凝土的浇筑方法和浇筑层次，以确保混凝土的质量和完整性。
5. 施工验收和完成在完成钢箱梁的施工后，进行必要的验收和检查。
检查钢箱梁各部位的焊接和连接是否达到设计要求，混凝土填充是否均匀牢固。
同时进行必要的试验和测试，以确保钢箱梁的质量和安全性。
四、施工安全措施在钢箱梁的施工过程中，需要采取以下安全措施：•严格按照施工计划进行施工，避免超负荷施工和不当操作。
•在施工现场设置明显的安全警示标志和围栏，确保施工区域的安全。
钢箱梁工程施工规范一、施工前准备1. 梁模板的安装：在进行梁体的浇筑前，必须先搭设好梁模板。
梁模板的安装应符合设计要求，模板的尺寸和平整度必须满足要求，模板结构的支撑和固定必须稳固可靠。
2. 钢箱梁扭转控制：在进行钢箱梁的浇筑前，必须对梁的扭转进行控制。
可以通过设置限位台、千斤顶等设备来避免梁体的扭转，确保梁体的几何形状符合设计要求。
3. 现场施工通道：搭设施工平台和设备通道，确保施工人员和设备的安全通行。
4. 施工作业方案：编制完善的施工方案，确定施工步骤、工序和质量验收要求，在保证质量的前提下尽可能缩短工期。
二、施工工艺及方法1. 钢筋加工和安装：在对钢筋进行加工和安装时，严格按照设计要求和图纸规定，保证钢筋的位置、数量和尺寸准确无误。
采用机械连接或者焊接的方式进行钢筋的连接，确保连接的牢固性和可靠性。
2. 钢箱梁混凝土浇筑：施工中要根据设计要求控制混凝土的配合比、拌和时间和浇筑方式。
浇筑过程中要注意振捣混凝土，避免空洞和裂缝的产生。
3. 钢箱梁原位浇筑：在进行钢箱梁的原位浇筑时，要控制好浇筑速度和温度，避免出现裂缝和温度应力。
同时要及时进行喷淋养护，保证混凝土的强度和耐久性。
4. 钢箱梁拼装与安装：在进行钢箱梁的拼装和安装时，应根据设计要求和施工图纸进行操作，严格按照工艺要求进行施工，确保梁体的质量和安全性。
5. 运输和吊装：在对钢箱梁进行运输和吊装时，应根据设计要求确定运输和吊装计划，确保梁体的安全运输和吊装，避免损坏和事故的发生。
三、施工安全措施1. 施工现场要设置明显的安全警示标识，保证施工人员和过往车辆的安全。
2. 施工人员必须穿着符合要求的安全防护装备，遵守施工现场的各项安全规定。
3. 施工过程中要定期进行安全检查和隐患排查，及时消除施工中可能存在的安全隐患。
4. 对各种机械设备和施工工具要进行定期维护和检修，确保设备的正常运转和安全使用。
5. 施工人员必须经过专业培训和持证上岗，具备相应的安全知识和技能。
桥梁钢箱梁施工方法及施工工艺桥梁构造是一项复杂而具有挑战性的工程任务，而钢箱梁是一种常用的桥梁构造形式，因其具有良好的强度和刚度而得到广泛应用。
本文将介绍桥梁钢箱梁的施工方法及施工工艺，并探讨其优势和适应性。
一、施工准备阶段1.设计：在开始施工之前，需要进行钢箱梁的设计工作，包括结构设计和尺寸规划。
设计需要满足预期的荷载要求和施工条件，并考虑桥梁在使用寿命内的维修和保养需求。
2.材料准备：施工前需要准备所需的材料，包括高强度钢材、焊接材料、施工固定器材等。
二、施工方法1.制作钢箱梁：根据设计图纸制作钢箱梁的各个部分。
常用的制作方法包括焊接、拼接等，确保钢箱梁的精确度和稳定性。
2.安装模板：在施工现场安装模板，用于支撑和定位钢箱梁的施工。
模板设计应考虑到施工的精度和效率要求。
3.临时支撑：在安装模板后，需要进行临时支撑工作，确保钢箱梁在施工过程中的稳定性和安全性。
4.吊装：使用吊车或起重机将钢箱梁吊装到预定位置，并进行精确的定位和调整。
5.焊接：将各个部分进行焊接，确保钢箱梁的整体刚度和强度。
焊接需要符合相关焊接规范和质量要求。
6.防腐处理：对焊接接头和表面进行防腐处理，以保护钢箱梁在使用寿命内的耐久性。
7.连接和固定：通过螺栓、焊接等方式连接和固定钢箱梁与桥墩或桥面板等构件，确保整个桥梁的稳定性和刚度。
三、施工工艺1.预应力施工：钢箱梁的预应力施工是其中重要的一个环节。
通过张拉预应力钢束来调整钢箱梁的应力和形状，以增强其承载能力和使用寿命。
2.梁底铺装：在钢箱梁安装完成后，进行梁底的铺装工作。
铺装材料可以根据具体要求选择，常见的有沥青、混凝土等。
3.验收和质量控制：在完成施工后，对钢箱梁及相关构件进行验收和质量控制，确保施工的质量和符合规范要求。
钢箱梁作为一种常用的桥梁构造形式，具有施工速度快、质量可控、耐久性好等优势。
其适用于各种桥梁跨度和荷载要求，特别是在需要迅速恢复交通的情况下，钢箱梁的施工工艺可以提供高效的解决方案。
钢箱梁施工方案1钢箱梁制造1.1制造方案该钢箱梁为全焊结构，结构焊缝多，为控制箱体结构焊接变形，保证产品整体质量，特别是腹板与顶（底）板主要焊缝的焊接质量，加快制造进度，我们将采用工厂制造与工地制造相结合的制作模式，即在工厂加工成可运输的块单元（非暗梁处箱段），厂内进行预拼装，工地桥位组装，并焊接相关的对接焊缝。
对暗梁处箱段采用整体制造，整体预拼装后运往工地。
钢箱梁制造基线的确定原则，钢箱梁每段横基线以腹板顶端连线的垂直平分线为横基线，纵基线以钢箱梁断面中线为主纵基线，以两边腹板外侧边线向箱体内侧各偏移300毫米，增加两条辅助纵基线。
便于分块制造的箱段制造，以及桥位钢箱梁的定位。
每段钢箱梁在制造时，腹板单元在加0.05％收缩后，直接刨四周边及坡口，加工到净尺寸。
顶、底板单元长度、宽度方向均留二次切割量，待组装成块单元后，支撑为设计的桥位状态，整体划线切割周边，待工地架设到该位置时量测距离，并将数据传真返回工厂，在工厂整体配切完后，发运工地合拢。
钢箱梁在制造过程中纵肋嵌补段长为300毫米，翼缘嵌补段宽为400毫米。
预拱度确定：对于4.6米以下的整体梁段，采用调节顶底板间隙的方法起拱。
所以不设预拱度；对14米以上梁段设置预拱度制造。
其预拱度值＝设计竖曲线+设计预拱度+工厂制造拱度。
1.2关键工艺项点根据本桥钢箱梁的结构特点，我们将以下几个方面作为制造和架设安装中的关键工艺项点进行重点控制。
1.板单元、块单元的组装及其几何精度的控制。
板单元和块单元是该箱形的基本组成部件，质量控制至关重要。
2.箱形隔板加工精度的控制，包括周边几何尺寸、相邻边的夹角的控制和纵向加劲肋缺口位置精度的控制。
隔板的精度直接影响箱形的组装精度。
3.腹板与顶（底）板熔透焊缝及板块拼接焊缝质量的控制，这些焊缝均为主要传力焊缝。
4.钢箱梁线形、长度和断面尺寸精度的控制，这是成品质量的基本控制项点，也是最主要的几何精度控制指标。
5.钢箱梁的焊接方法、焊接顺序的确定和焊接变形的控制，这是确保几何精度和焊接质量的重要保证。
第1篇一、工程概况本工程为某城市快速通道桥梁工程，桥梁全长500米，主桥采用钢箱梁结构，跨径组合为（60+100+60）米。
钢箱梁总重量约1500吨，由多片钢箱梁拼接而成。
本方案针对钢箱梁的施工进行详细规划，确保工程质量和安全。
二、施工准备1. 技术准备- 完成钢箱梁设计图纸的审查，确保设计符合规范要求。
- 组织施工人员学习钢箱梁施工工艺，提高施工人员的技能水平。
- 制定详细的施工方案，明确施工流程、质量标准和安全措施。
2. 材料准备- 确保钢材质量符合国家相关标准，并进行进场检验。
- 准备焊接材料、涂料、紧固件等施工所需材料。
3. 设备准备- 确保焊接设备、吊装设备、检测设备等施工设备完好，并进行调试。
- 准备施工用的脚手架、防护栏杆等安全设施。
4. 人员准备- 组建专业的施工队伍，明确各工种人员职责。
- 对施工人员进行安全教育和技能培训。
三、施工工艺1. 基础处理- 清理施工现场，确保基础坚实、平整。
- 进行基础验收，确保满足钢箱梁安装要求。
2. 钢箱梁制作- 钢材下料：根据设计图纸，对钢材进行切割、下料。
- 组装焊接：将下料后的钢材按照设计要求进行组装，并进行焊接。
- 表面处理：焊接完成后，对钢箱梁表面进行打磨、除锈、涂装。
3. 钢箱梁运输- 选择合适的运输方式，确保钢箱梁在运输过程中不受损坏。
- 钢箱梁运输至施工现场后，进行验收。
4. 钢箱梁安装- 吊装：采用起重机进行钢箱梁吊装，确保吊装过程中安全可靠。
- 安装就位：将钢箱梁吊装至设计位置，并进行临时固定。
- 精调：对钢箱梁进行精调，确保其位置、标高、垂直度等符合设计要求。
- 焊接：对钢箱梁进行焊接，确保焊接质量。
5. 防腐涂装- 钢箱梁焊接完成后，进行表面清理，确保表面干净、无油污。
- 涂装：按照设计要求，对钢箱梁进行防腐涂装。
四、质量控制1. 材料质量控制- 严格把关钢材质量，确保符合国家相关标准。
- 对焊接材料、涂料等施工材料进行检验，确保质量合格。
钢箱梁施工方法及工艺钢箱梁施工方法及工艺 1.1钢箱梁制作工艺钢箱梁均采用U 型组焊截面。
有顶板、底板、腹板、隔板和肋板构成。
顶板、底板与腹板焊接为全熔透一级焊缝，所有角焊缝为二级。
执行标准为《公路桥涵施工技术规范》JTJ041-2000。
分段后的钢梁每段都超长、超重、体积庞大。
制作胎具不能移动，焊接、制作质量要求较高，制作时要严格控制关键工序的施工，确保制作质量。
1.1.1顶、底板制造工艺● 采用CO 2自动焊机施焊，焊后进行适当修整● 顶、底板下料、打坡口，肋下料后经过矫正、成型。
●顶、底板下料严格控制平面度● 吊钢板时注意吊装平衡，以防产生永久变形1.1.2横隔板制造工艺1.1.3腹板制造工艺●人孔围板压型● 划线组装，预留焊接收缩量，在板单元对接处，板边与胎架固定，在反变形胎架上进行焊接，用CO 2半自动焊机对称施焊，严格控制焊接变形，以减小修整量●采用半自动切割下料● 用CO 2半自动焊机对称施焊，严格控制焊接变形● 在平台上进行检验，严格控制平面度●采用数控切割下料●采用半自动切割机下料●在胎架上用CO 2半自动焊机施焊，以减小焊接变形和修整量●刨焊接坡口●严格控制平面度和上下弧度●采用CO 2半自动焊，焊后修整严格控制直线度●在胎架上用CO 2半自动焊机按工艺规定的顺序施焊，严格控制焊接变形●采用喷丸（砂）除锈，将表面油污、氧化皮和铁锈以及其它杂物消除干净。
●采用刷涂，最小膜厚需达到规定厚度的90%以上。
●采用高压无气喷涂，应光洁美观、色彩均匀。
● 整体涂装后修补检验。
1.1.4涂装工艺1.2施工精度控制措施 1.2.1总体控制措施（1）工艺控制：从深化图纸开始，钢梁有横向坡度，纵向高差，竖向起拱，都要在详图转化中考虑。
底板为二次抛物线形，腹板、内隔板等要电脑放样。
（2）排板下料：根据详图排版:在钢板上放样，长度方向放出100mm 的余量，横向收缩加20mm 的余量。
主要考虑底板纵横向焊接收缩量。
欢迎阅读（5）钢箱梁施工工艺1）总体思路A匝道第三联（2*27.5m）、第四联（30m+45m），B匝道第二联（30m+50m+37.5m）为钢箱梁，采用分节段工厂预制，在桥位现场搭设临时支墩并搭设临时支架，利用汽车吊分段吊装架设就位后进行拼装、焊接、涂装施工。
由于A、B匝道跨越地铁、城铁，应采取保护措施，我单位拟在地铁、城铁上浇筑钢筋混凝土道路，道路宽8m、长20m、厚20cm，并铺设 30cm水泥稳定碎石基层，结构总厚度50cm。
2）工程特点及难点钢箱梁线形控制精度高。
钢箱梁为曲线连续梁，在现场拼装时需要同时保证成桥平曲线线形和竖曲线线形，按线形制造精度要求高，控制难度大。
钢箱梁安装在既有线路上跨线施工，施工过程要求各主要道路交通运营不能中断，尽量减少各类扰民的因素，这对现场安装的施工组织提出了更高的要求。
现场场地有限，运输节段来料存放数量有限，要求严格按架梁顺序供梁，并尽量减少梁段的存放时间；存梁场地与安装位置有一定距离，需要水平运输。
同时现场道路比较窄，转弯半径小，都是水平运输的制约因素。
现场焊接工作包括节段间的纵缝和环缝，工作量较大，焊接质量要求高。
现场的节点均为焊接，将采用手工电弧焊、CO2气体保护和埋弧自动焊等各种焊接方法，焊接位置将有平位焊、立位焊和仰位焊等各种焊接工位，现场焊缝多为熔透焊，要求进行超声波、磁粉及X射线等无损检测。
高空施工危险性大。
钢箱梁的架设高度一般不超过8m，存在着诸多的高空作业，如高空吊装、高空拼装焊接、高空调整、高空涂装等，高空施工的安全保护，是工程施工的重点。
施工防护措施多。
在高空施工要设置施工操作平台，在跨线部分上方施工焊接时，在下面既有线路未封闭时，要在高空进行防护，防止火花、小物件坠落等。
3）分段方案根据现场条件和本工程结构特点，采用工厂内分段预制，运输到现场后，分段吊装架设的方法。
工厂分段方案如下：①A匝道桥第三联钢箱梁沿桥长方向划分为24个节段，相邻两节段之间的顶板、底板、及腹板环缝处分别错开200mm，呈Z字形布置。
顶板、底板及腹板的纵向加劲肋嵌补长度约为400mm。
②A匝道桥第四联钢箱梁沿桥长方向划分为24个节段，相邻两节段之间的顶板、底板、及腹板环缝处分别错开200mm，呈Z字形布置。
顶板、底板及腹板的纵向加劲肋嵌补长度约为400mm。
③B匝道桥第四联钢箱梁沿桥长方向划分为32个节段，相邻两节段之间的顶板、底板、及腹板环缝处分别错开200mm，呈Z字形布置。
顶板、底板及腹板的纵向加劲肋嵌补长度约为400mm。
4）分段总体制造方案所有钢箱梁施工分段均按上述分块图在厂内制作焊接，整块拼装焊接完成后发往工地现场安装。
箱型分段制造方案：钢板预处理→零件下料→零件加工→部件制造→板单元件制造→组合单元件制造→底板组合单元件上胎架定位并焊接→横隔板单元间组装→腹板单元件组装→顶板组合件组装→分段整体焊接→涂装。
挑臂分段制造方案：单个分段采用“反造”法，其制造及组装顺序为：钢板预处理→零件下料→部件制造→板单元件制造→组合单元件制造→顶板单元件上胎架定位→组装挑臂部件及檐板→分段整体焊接→焊接装饰板→涂装。
边墩横梁分段制造方案：钢板预处理→零件下料→板单元件制造→腹板单元件上胎架定位→组装纵隔板→组装底板→组装另一侧腹板→焊接→装焊端板→涂装。
5）总体安装方案根据现场地下、地上工况条件和钢箱梁单体分段重量及安装的高度，钢箱梁的总体安装全部采用100吨汽车吊为主要起吊设备，分区起吊安装，支架采用钢管格构柱。
总体安装工艺流程：作业区地样施工放线→吊装区硬化→临时支架基础处理→临时支架安装→测放安装位置→小立柱安装→钢箱梁节段运至桥位→吊机就位→吊装钢箱梁节段→测量安装就位→验收合格→焊接、涂装→拆除支架→补涂→整理现场、退场。
①临时支架基础处理在砼路面上的支架位置处，再浇注C30 砼条形基础，箱梁纵横缝相交处的四根格构架立柱底下设置长2.1m、宽2.1m、高0.3m 钢筋混凝土独立基础，内配钢筋Ф12＠200 双向布置。
另外，钢管位置处预埋6M20 锚栓作为立柱固定锚栓。
②临时支架临时支架采用钢管格构柱墩支架，每座临时支架由钢管格构柱拼装组合而成。
每组格构柱为4 根Ф203*6mm 钢管组成1.50×1.50m 的格构。
支架高度根据钢箱梁底面与地面的高度来确定，纵向间距以箱梁制作长度而定。
临时支架的拼装采用30吨汽车吊配合施工。
支架横梁：在支架立柱顶端设置HN400×200×9×13H 型钢（翼缘边两侧需用8mm 以上钢板加强，间隔为1 米），作为钢箱梁的小立柱支承搁置点，同时也是连接立柱成为整体的主要构件。
小立柱支架设置：小立柱支架的设置主要是为了调节主立柱支架的高度，同时也便于总支架的拆除。
一般高度控制在0.6m 以下。
具体做法是：钢管格构柱支架全部架设完毕后，支架顶部横向设置一根通长的钢横梁，水平方向搁置。
钢横梁为2 根HN400×200×9×13H 钢（一排支架一根，翼缘板需加强），作为钢箱梁搁置的承重横梁，和支架焊接固定牢固；然后在工字钢横梁上安装焊接小立柱支撑架（D159×6钢管），各节钢箱梁分段的两端各设置二个小支柱。
③临时支架调节段临时支架调节段主要用于钢箱梁吊装时调节箱梁标高和吊装结束后进行箱梁卸载的两个作用.临时支承胎架安装完成后测量支承胎架完成面即H 型钢顶面的实际标高，然后通过设计给出的实际坐标系统，计算出理论上各调节段的调节段的长度，然后在支架顶横梁上焊接。
临时支架调节段可采用千斤顶加工字钢或钢管调节。
④吊装垂直道路中心线方向的吊装顺序为：先吊装主体箱梁再吊装挑臂，主体箱梁从道路一侧向另一侧顺吊。
吊装钢箱梁节段时，吊机站在支架相邻的一侧节段内进行吊装。
钢箱梁在吊装就位后不要马上松钩,先观察有无较大的沉降,确认无破坏性沉降后吊车才能松钩.钢箱梁拼装完毕，应对钢箱梁进行24 小时整体沉降观测，沉降量符合设计和规范要求后方可进行焊接。
考虑到箱梁落架后有一定的下挠，在制作调节支架时，可按跨度的0.6‰～1‰设置安装施工预拱度（设计预拱度以外的预拱），以便拆除支架后满足设计要求。
⑤测量钢梁安装过程中，项目测量人员进行全过程检测。
钢梁吊装前，测量人员提前在临时支架顶部放出钢梁边线及中心线，便于钢梁吊装定位；同时复核临时支架顶部高程（即钢梁底板高程）是否准确，如误差超过规范要求，及时进行调整，以免耽误钢梁吊装。
钢梁每拼装完毕一节后，测量人员对安装完毕的钢梁顶板进行十字测量放线，同时进行高程测量，复核钢梁平面方向和垂直方向是否安装正确，如误差超过规范要求，及时进行调整。
高程的控制，主要以支架立柱顶小支架立柱高程的控制为准。
在钢箱梁安装前，可先测出直接支承在钢箱梁下部的小立柱支撑的准确高度值，同时进行高度的修正调整，使各分段的钢结构小立柱支架高度准确无误，符合要求后，方能进行钢箱梁的安装。
轴线的控制，主要以全站仪控制钢箱梁的轴线测量点（钢箱梁卸胎架前，布置的轴线控制点）。
钢箱梁起吊安装前，检查测量控制点的位置是否正确符合要求；必要时，也可在测量点上贴上反光测量片，便于仪器的观察测量。
对于曲线段要加密控制点。
钢箱梁安装后，测量钢箱梁的安装位置坐标是否符合要求（也可以用经纬仪进行轴线控制）。
⑥现场焊接为了保证该桥焊接质量，在焊接前应制定严格的焊接工艺要求。
在焊接前将进行焊接工艺评定试验，并对试验结果进行评审，保证产品预期的焊接质量可靠；对焊接材料进行严格的复验，保证原材料的可靠。
焊接过程中制定焊接原则要求、梁段各单元件的焊接要求以及梁段组焊、产品试板。
焊接完成后对焊缝检测、焊缝缺陷修补等制定具体的工艺要求。
a、焊接要求序号焊接位置焊缝要求1 所有对接焊缝一级焊缝2 顶板加劲一字肋与隔板角焊缝，焊脚尺寸8mm3 横隔板加强圈与横隔板焊缝，焊脚尺寸6mm4 U肋与隔板角焊缝，焊脚尺寸6mm5 U肋与顶板熔深不小于6.4MM,焊脚5MM6 腹板与顶板，底板一级焊缝，焊脚尺寸4MM7 T肋与隔板角焊缝，焊脚尺寸6mm8 腹板与挑臂底板一级焊缝9 腹板加劲角焊缝，焊脚尺寸6mm10 腹板加劲对应挑臂底板处一级焊缝11 横隔板与底板，顶板，腹板角焊缝，焊脚尺寸8mm12 支座处加劲与底板角焊缝，焊脚尺寸8mm13 支座处加劲与横隔板角焊缝，焊脚尺寸10mm14 支座处垫块楔子与底板角焊缝，焊脚尺寸10mm15 支座处U肋与横隔板角焊缝，焊脚尺寸8mm16 挑臂隔板焊缝部分断面角焊缝，焊脚尺寸8mm17 T肋与底板角焊缝，焊脚尺寸6mm18 横隔板加劲焊脚尺寸8mmb、焊接工艺评定试验为了保证制定的焊接工艺能满足设计要求,钢梁制作开工前，进行焊接工艺评定试验。
根据设计图纸以及相关规范标准的要求拟定焊接工艺评定清册，焊接工艺评定清册送交业主邀请同行专家和监理工程师评审批准后，进行焊接工艺评定试验。
焊接工艺评定试验内容i、试验材料焊接工艺评定母材均为Q345qD 或Q345B，与产品规定的材质要求相符。
同时根据材料化学成份C、S、P 的含量，选用偏上限者进行试验。
ii、试板加工试板采用精密火焰切割进行下料和开制坡口，力求与工厂实际生产状况一致。
iii、试板焊接、检测全部试板由有资质的焊工进行焊接。
试板焊接完后，全部进行100％超声波探伤，B 级检验，Ⅰ级合格；对接焊缝拍片一张，B 级检验，Ⅱ级合格。
iv、试板取样试板取样的数量见下表试板形式试验项目取样数量对接接头焊接接头拉伸试验 1 焊缝金属拉伸试验 1 焊接接头侧弯试验 1低温冲击试验 6焊接接头硬度试验 1 焊接接头宏观断面酸蚀试验 1T 型接头焊缝金属拉伸试验 1焊接接头硬度试验 1 焊接接头宏观断面酸蚀试验 1c、主要焊接方法方法和技术措施i、定位焊分段钢箱梁定位结束后，节点处应进行定位焊；定位焊焊缝厚度和长度根据对接处的错边量决定，一般情况下定位焊焊缝长度80～100mm，间距不大于400～600mm，定位焊厚度不得大于设计焊缝厚度的1/2，定位焊施焊位置在小坡口一侧。
定位焊应由合格焊工施焊；定位焊的工艺参数和焊接材料同正式焊缝一致；定位焊之前，定位焊区域内的铁锈、水分、油漆、油污等杂质应清除干净，密封带揭开长度满足定位焊即可，其他地方不允许揭开；定位焊结束后应检查焊缝外观，不允许存在气孔、夹渣等可能熔入正式焊缝之内的缺陷，焊缝起弧、收弧处应平缓过渡以便于正式焊缝的连接；定位焊如果出现裂纹时，必须在焊接工程师的指导监督下，将该定位焊缝全部清除，确认未影响母材时，按原工艺重新施焊。
ii、焊前检查定位焊结束正式焊接前，应对分段钢箱梁对接节点处的间隙、错边量、三维坐标进行检查，并做好相关的记录确认工作，确认合格后方可进行正式焊接。
