汽车灯光检查与维71页PPT

重新安装灯泡
如果灯泡安装不正确，需要重 新安装灯泡。
检查开关
如果开关出现故障，需要检查 并修复开关。
汽车前照灯维修实例介绍
远光灯不亮维修实例
一位车主发现车辆远光灯不亮，经过检查发现远光灯开关出现故障，更换了新的开关后问题得到解决 。
近光灯不亮维修实例
另一位车主发现车辆近光灯不亮，经过检查发现近光灯灯泡已坏，更换了新的灯泡后问题得到解决。
维修工具
包括螺丝刀、钳子、扳手等常规工具，以及特殊的维修工具，如拆 解器、压接器等。
维修材料
包括前照灯灯泡、反射器、透镜、密封材料等。
汽车前照灯的维修方法
前照灯灯泡更换
当灯泡损坏时，需要更换灯泡 ；更换时需要注意灯泡的功率
和型号是否匹配。
前照灯反射器清洗
反射器表面污垢会影响照明效 果，需要及时清洗；清洗时需 要注意不要损坏反射器表面。
3
LED前照灯的调试与维修
LED前照灯在使用过程中可能会出现亮度不足、 闪烁等问题，需要定期检查和维修。
自适应前照灯系统的应用与发展趋势
自适应前照灯系统的功能
自适应前照灯系统能够根据车辆行驶环境和天气情况自动调节灯光照射范围和亮度，提高驾驶安全性。
自适应前照灯系统的组成
自适应前照灯系统主要由传感器、控制单元和执行器等组成。
反射镜的表面如果被污染或损坏，会影响光线的反射效果，应及时清洁或更换。
在更换灯泡和反射镜时，应选择与原车规格相同的配件，以确保照明效果和安全性 。
选择合适的灯泡和反射镜可以提高照明效果和安全性
01
根据车辆的型号和使用需求，选择合适的灯泡和反射
镜可以提高前照灯的照明效果。
02
选择高品质的灯泡和反射镜可以降低故障率，提高行

3
2）检验前照灯远光照射位置时，对于能单 独调整远光光束的前照灯，前照灯照射在距 离 10m 的屏幕上时，要求在屏幕光束中心 离地高度，对乘用车为 0.85H～0.95H（但 不得低于前照灯近光光束明暗截止线转角或 中点的高度），对其他机动车为 0.8H～ 0.95H；机动车（装用一只前照灯的机动车 除外）前照灯远光光束水平位置要求，左灯 向左偏应小于等于 170mm，向右偏应小于 等于 350mm，右灯向左或向右偏均应小于 等于 350mm。
E=I / L2
12
2019/9/22
13
3、前照灯的光学特性
配光特性 全光束 照射方向
14
三、检测原理
前照灯检验仪通过采用能把吸收的光能变 成电流的光电池作为传感器，按照前照灯光轴照 射光电池产生电流的大小和比例，来测量发光强 度和光轴偏斜量。
S上
S左
S右
S下
15
把光电池分为S上、S下、S左、S右、四份， 在S上和S下上接有上下偏斜指示计3，在S左和 S右上接有左右偏斜指示汁1，当光电池受到前 照灯照射后，各分光电池分别产生电流，当S 上和S下或S左和S右的受光量不等时产生的电 流也不相等。根据其差值便可使上下偏斜指示 计3或左右偏斜指示计1动作，从而可测出前照 灯光轴的偏斜量。 光电池生产出来，无论使 用与否，时间长久以后，其灵度均会下降。
4 所有前照灯的近光都不允许眩目。 5 汽车（三轮汽车除外）、摩托车及轻便摩托车装用的前
照灯应分别符合 GB 4599、GB 5948及GB19152的规定。
2
汽车的前照灯检测
一、前照灯光束照射位置和发光强度
1、光束照射位置要求：
1）检验前照灯近光光束照射位置时，前照灯照射在距 离 10m 的屏幕上，乘用车前照灯近光光束明暗截止线 转角或中点的高度应为 0.7H～0.9H（H 为前照灯基准 中心高度，下同），其他机动车（拖拉机运输机组除外） 应为 0.6H～0.8H。机动车（装用一只前照灯的机动车 除外）前照灯近光光束水平方向位置向左偏应小于等于 170mm，向右偏应小于等于 350mm。 轮式拖拉机运输机组装用的前照灯近光光束的照射位置， 按照上述方法检验时，要求在屏幕上光束中点的离地高 度应小于等于 0.7H ；水平位置要求，向右偏移应小于 等于 350mm，不得向左偏移。

11
学习内容——检查车外灯光
将换挡杆置于P档位置，起动发动机，打开示宽灯，检查示宽灯、牌照灯、尾灯 是否正常亮起。
示 宽 灯
牌 照 灯ห้องสมุดไป่ตู้
尾 灯
12
学习内容——检查车外灯光
将换挡杆置于P档位置，起动发动机，打开大灯，检查近光灯及远光灯是否正常 亮起。
近 光 灯
远 光 灯
13
学习内容——检查室内各种电子设备

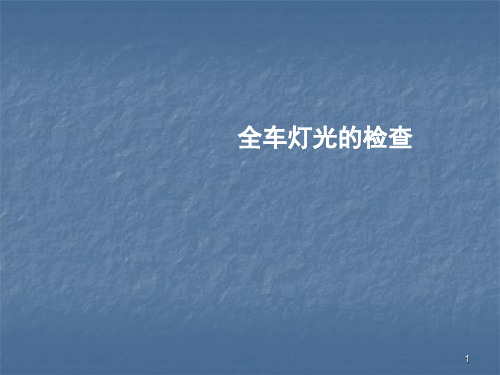

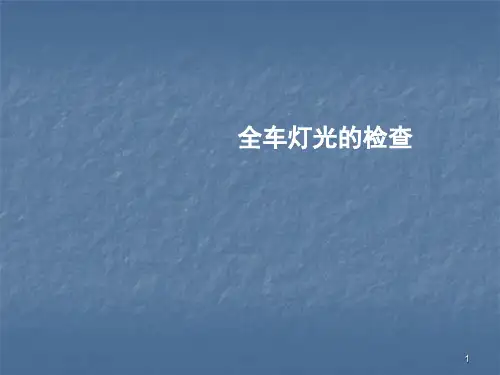

全车灯光的检查
1
温馨提示
禁止吸烟 手机静音 实习准则
积极参与 准时出席 记录要点
2
保养案例
一辆福克斯2.0L轿车，行驶了5000Km，车主进店进行维护 保养，需要你按照“维护标准和要求”对车辆进行保养，其中 有一项是对全车灯光及电器设备进行检查。
3
学习任务
掌握各种灯光控制的操作 掌握仪表台各种指示灯及警告灯的含义
25
学习内容——认识各种仪表台指示灯
7、 蓄电池警告灯的检查 显示发电机或充电系统故障。当点火开关在ON档时，充电警告灯亮，当起动发动 机以后，系统无故障时警告灯熄灭。如果充电系统在某处存在故障时，警告灯变 亮
26
学习内容——认识各种仪表台指示灯
8、 驻车制动警告灯的检查 在拉上手刹后，制动警示灯就会亮。如果在没拉手刹的情况下，该灯亮起来了， 则可能是制动液液位低于最小量位置，在故障解决前最好不要行驶。
检查空调及音响指示灯是否正常 检查开启和关闭车门，车内照明灯是否亮和灭
音响及空调
车内照明 14
学习内容——检查车外灯光
将换挡杆置于P档位置，起动发动机，按下安全警告灯按钮，检查安全警告灯是 否正常亮起。
安全警告灯按钮
安全警告灯 15

工作原理
当踩下刹车踏板时，刹车灯开关接通 ，电流通过导线传送到灯泡，使灯泡 发光，形成刹车信号。
刹车灯的种类与特点
卤素灯泡
价格实惠，但亮度较低，使用寿 命较短。
LED灯泡
亮度高，反应速度快，使用寿命长 ，但价格较高。
高位刹车灯
安装在车辆尾部中央，能够提高后 方车辆的可见度，减少追尾事故。
刹车灯的使用与保养
氙气转向灯
氙气灯泡具有高亮度、高 色温、低能耗等特点，视 觉效果非常好，但启动时 间较长。
转向灯的使用与保养
使用
驾驶员在行车过程中，应正确使用转向灯，在需要转弯或变 道时提前开启转向灯，并观察周围交通情况，确保安全。
保养
定期检查转向灯的灯泡、反射镜、配光镜等部件是否完好， 如有损坏应及时更换。同时，保持转向灯壳体的清洁和干燥 ，防止污垢和水分对灯具造成损害。
使用注意事项
保持刹车灯清洁，及时更换损坏的灯泡，定期检查线路是否松动或破损。
保养建议
定期清洁刹车灯表面，保持反射镜的清洁和完好，及时更换刹车灯泡，定期检查和维修刹车灯线路。
06
灯光系统的常见故障与排除方法
前照灯故障排除方法
总结词
前照灯是汽车照明系统中的重要组成部 分，如果出现故障，会影响夜间或低光 条件下的行驶安全。
前大灯、雾灯、转向灯 等用于照亮道路，提高 夜间或低光环境下的能 见度。
刹车灯、示廓灯等用于 标识车辆位置，使其他 道路使用者更容易注意 到车辆的存在。
转向灯、危险报警灯等 用于传递驾驶员的意图 或警示信息，提醒其他 道路使用者保障安全。
汽车灯光系统在提高车 辆安全性方面发挥着至 关重要的作用，特别是 在夜间或低光环境下。
亮度高，但启动时间长。

转向灯
用于车辆转向、变道和 紧急情况下提醒周边行 人或车辆保障安全。
03
汽车前照灯检测的方法和步 骤
前照灯检测的准备工作
01
02
03
确保车辆安全
在检测前，应确保车辆停 放在平坦、开阔的地方， 并确保车辆稳定。
检查前照灯外观
检查前照灯是否有裂纹、 污垢或损坏，以确保其正 常工作。
清洁前照灯
如有必要，使用适当的清 洁剂和布料清洁前照灯， 以确保其透光性能良好。
05
汽车前照灯检测的常见问题 和解决方案
前照灯不亮
总结词
前照灯不亮可能是由于灯泡烧毁、保 险丝断裂或线路故障等原因引起的。
详细描述
检查灯泡是否烧毁，更换灯泡后检查 是否正常工作。检查保险丝是否完好 ，如有需要更换保险丝。检查线路是 否连接良好，如有问题修复线路。
前照灯光束照射位置偏移
总结词
前照灯光束照射位置偏移可能是 由于灯泡安装位置不正确或光束 调整机构损坏等原因引起的。
调节装置根据车辆的负载、车速、悬 挂状态等信息，自动调节灯光的高度 和左右角度，确保最佳照明效果。
透镜和反射镜将光线聚焦并投射到路 面上，提高照明效果和驾驶安全性。
前照灯的类型和特点
远光灯
提供较远的照明距离， 光线较强，主要用于夜 间或视线不佳的情况下
。
近光灯
光线较柔和，主要用于 照明路面，减少对其他 车辆和行人的眩光。
02
无线化
随着无线通信技术的发展，未来前照灯检测技术将更加无线化。无线检
测设备可以方便地实现远程监控和数据传输，提高检测的便捷性和实时
性。
03
定制化
未来前照灯检测技术将更加定制化，针对不同车型、不同用途的汽车，

《整车维护》课件
7.检查前大灯
操作示意图
操作方法 （1）将组合开关旋“2”挡； （2）检查近光灯及指示灯是否 点亮； （3）检查远光灯及指示灯是否 点亮； （4）检查变光器是否正常； （5）检查前大灯有无松动； （6）检查前大灯壳体有无开裂 、油污和起雾等现象 。
《整车维护》课件
8.检查前后雾灯
《整车维护》课件
5.转向灯及危险警告灯
将灯光组合开关向上或 向下拨至位置“1”，则左右 转向灯及仪表板上左右转向 灯指示灯亮起；发出变换车 道信号时，把杆向上或向下 移动至位置“2”；将仪表板 中央的危险警告灯按钮（红 色三角形）按下，则危险警 告灯亮起（即所有转向灯同 时亮起），转向灯仪表板指 示灯也应点亮。
主要检查各按钮控制功能是否正常以及灯泡是否 损坏不亮。对于门控（车门关联）灯的检查可把开关 打到“DOOR”位置，点火开关打到ON位置，打开车门时 车厢灯应亮，关闭所有车门时车厢灯应熄灭。
《整车维护》课件
《整车维护》课件
三
后备箱灯
打开后备箱时，此灯 应亮，通过按压图所示按 钮进行检查。按下时，应 熄灭；不按时，应点亮。
《整车维护》课件
13.工具复位
操作示意图
操作方法
清洁并整理工具。
注意：在操作过程中要体现“5S”。
《整车维护》课件
10.检查动灯及高位制动灯 是否点亮。
《整车维护》课件
11.检查倒车灯
操作示意图
操作方法
检查倒车灯是否点亮。
注意：挂倒挡时，必须踩下制动踏板或离合器踏板，注意安全！
《整车维护》课件
12.车辆复位
操作示意图
操作方法
（1）发动机熄火； （2）取下车内、外防护用品； （3）取下排气烟道、车轮挡块 ； （4）清洁车身。

定期使用清洁剂擦拭前照灯表面，去 除污垢和氧化物，提高照明效果。
03
转向灯系统
转向灯的种类与结构
总结词
卤素转向灯
转向灯是汽车的重要安全装置，其种类和 结构对行车安全具有重要影响。
采用卤素灯泡，具有成本低、亮度高、耐 高温等优点，但寿命相对较短。
LED转向灯
结构
采用LED灯珠，具有启动速度快、亮度高、 寿命长等优点，但成本较高。
不要滥用
在晴天、雪天等能见度较高的天气条件下，不建议使用雾灯，以免对其他车辆造 成干扰。同时，在城市道路或高速公路上行驶时，也不应长时间开启雾灯。
05
刹车灯系统
刹车灯的种类与结构
刹车灯的种类
LED刹车灯、卤素刹车灯、氙气刹车 灯等。
刹车灯的结构
灯泡、灯座、反射镜、透镜等组成。
刹车灯的控制逻辑
刹车灯的控制逻辑
制动灯
制动灯是用于标识车辆制动状 态的灯具，通常安装在车辆的 后部。
车内照明灯
车内照明灯用于提供车内照明 ，方便乘客在车内阅读、操作 等。
汽车灯光系统的发展历程
01
02
03
早期汽车灯光系统
早期的汽车灯光系统比较 简单，只有基本的照明功 能。
现代汽车灯光系统
现代的汽车灯光系统更加 智能化和多功能化，例如 自动调节亮度、自适应巡 航控制等。
不要过度使用灯光
及时维护保养
在行车过程中，不要频繁使用远光灯 或雾灯，以免对其他车辆的驾驶造成 干扰。
按照汽车制造商的推荐，定期对灯光 系统进行维护保养，以确保其正常工 作和延长使用寿命。
注意道路状况
根据不同的道路状况（如雨天、雾天 、雪天等），合理使用相应的灯光（ 如雾灯、近光灯、远光灯等）。

辆前后、左右所有的转向灯是否点亮，仪 表盘上危险信号指示灯是否点亮。
思考：在什么情况下使用危险信号灯？
2018/5/24
危险报警闪光灯的使用
1）危险报警闪光灯俗称双闪灯 （或双蹦灯），这种灯是出于 安全的考虑设置的，但是，在 我们的生活中，有不少人把它 理解成了“特权灯”。事实上， 滥用双闪灯属交通违法行为， 可以被处以200元以下的罚款。 2）滥用双闪灯主要有这么2种情 形：一是数辆车结伴而行，比 如郊游、接亲、带路；二是赶 时间，想开快车。其中，第一 种情形颇为常见。
4、转向灯
转向灯及转向开关自动回位检查。
1）左侧转向灯检查 将点火开关置于ON位置，转向开关置于左侧 转向位置，观察车辆左侧前、后、侧面转向 灯点亮状况，同时观察仪表盘左侧转向指示 灯点亮状况，将方向盘向右侧转动，检查转 向开关是否能自动回位。 2）右侧转向灯检查 将点火开关置于ON位置，转向开关置于右侧 转向位置，观察车辆右侧前、后、侧面转向 灯点亮状况，同时观察仪表盘右侧转向指示 灯点亮状况，将方向盘向左侧转动，检查转
8、牌照灯

牌照灯 牌照灯它主要是照明 车牌，使人们在黑夜 中辨别车辆牌照
9、仪表盘灯
仪表警示灯及室内照明灯检查
仪表警示灯检查
正确起动发动机，观察所有警示灯是否 同时亮起，自检后除驻车制动器指 示灯之外的所有警示灯是否熄灭 。
思考：你所检查车型仪表盘上有
多少种仪表警示灯？
室内照明灯检查
将室内照明灯开关由OFF位置旋至ON 位置，观察室内照明灯点亮状况， 然后将开关置于DOOR位置。

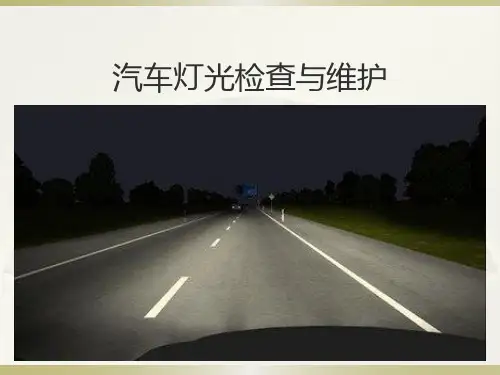

汽车灯光检查与维护
一、组合前照灯

1、又叫前大灯，装于汽车 头部两侧，用于夜间行车道 路的照明。有两灯制和四灯 制之分。汽车的前照灯白炽、 卤素、氙气、LED几种类型。 随着汽车技术的不断发展， 过去那种白炽真空灯已先后 被淘汰。现在汽车的前照灯 以卤素灯、氙气灯为主。按 照功能可分远光灯、近光 灯、前转向灯、示宽灯 （小灯）。前雾灯国家法 规未强制要求，可选配。

而事实上，根据交通管 理的规定，可以使用双 闪灯有这么几种情形： 1）能见度低于100米的 路况下行车时； 2）车辆在道路上发生 故障或交通事故时； 3）牵引故障机动车时， 牵引车和被牵引车应同 时开启双闪灯； 4）在道路或公路上临 时停车时。
6、制动灯
1、左右制动灯是后车灯的重 要组成部分，一左一右分布 在两边的后车灯里。它是红 色的，红色有警示的意思。 制动一踩灯就亮（包括手 刹）。制动灯是提示后面车 辆自己的车要减慢速度或停 车，后面的车就可以提前准 备。现在的制动灯一般是雾 灯，可以穿透厚厚的雾。也 有用LED灯做是车上 前位灯与后位灯。其实 示廓灯和示宽灯差不多。 车型不同示宽灯的位置 也不相同。小车上的示 宽灯俗称小灯。一般大 车体积大，前后两侧称 之为示宽灯。货车上的 示宽灯，俗称边灯
2、远、近光灯使用
1）据一位车主介绍，在驾校学车时， 教练没讲过远光灯和近光灯的区 别，以至于买车后一直用远光灯， 因为觉得远光灯最亮、照得最远。 这位车主还说，他经常遇到对面 的车用大灯闪自己，也不知道对 方是什么意思。直到有一次被交 警拦截，才得知自己这样做是违 法的。 2）因为，远光灯能把对面来车的驾 驶者、骑车人晃得睁不开眼。此 外，跟车时如果开启远光灯，灯 光会通过前车的后视镜，反射到 前车驾驶者的眼中，同样很刺眼。 3）事实上，城市道路的照明条件一 般都不错，根本无需使用远光灯。

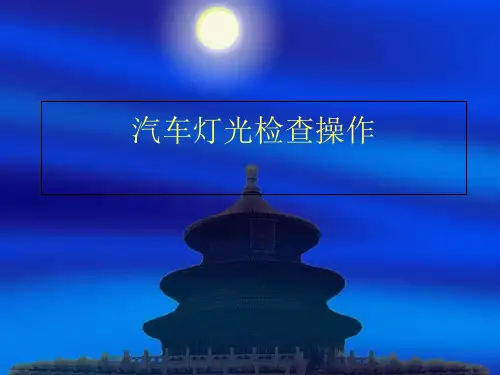

汽车灯光检查操作
一、组合前照灯
1、又叫前大灯，装于汽车
头部两侧，用于夜间行车道 路的照明。有两灯制和四灯 制之分。汽车的前照灯白炽、 卤素、氙气、LED几种类型。 随着汽车技术的不断发展， 过去那种白炽真空灯已先后 被淘汰。现在汽车的前照灯 以卤素灯、氙气灯为主。按 照功能可分远光灯、近光 灯、前转向灯、示宽灯 （小灯）。前雾灯国家法 规未强制要求，可选配。

ppt课件
22
（一）前照灯-结构
（2）反射镜
①作用：将灯泡的光线聚合并导向远方 ②材料：薄钢板、玻璃和塑料等。
表面是旋转抛物面，内表面镀银、铝或铬，再进行抛光。
ppt课件
23
（一）前照灯-结构
（3）配光镜
①配光镜又称散光玻璃，它是用透光玻璃压制而成，是很多块
特殊的棱镜和透镜的组合。
②其几何形状比较复杂，外形一般为圆形和矩形 ③配光镜的作用
ppt课件
15
（一）前照灯-结构 卤钨灯泡实物
ppt课件
16
（一）前照灯-结构
卤钨灯泡从外形上分H1、H2、H3、H4四种，其中H4双灯丝灯泡广 泛用于前照灯，H1、H2、H3灯泡为单灯丝灯泡常用作辅助前照灯 （雾灯）。
ppt课件
17
（一）前照灯-结构
③新型高压放电氙灯 Ⅰ.这种灯的灯泡里没有灯丝，取而代之的是装在石英管内的两个 电极，管内充有氙及微量金属（或金属卤化物）。
Ⅱ.结构：
小型石英灯泡、变压器
和电子控制器组成
Ⅲ.工作原理：
在电极上加上数万伏的引弧电压后，
气体开始电离而导电，气体原子即
处于激发状态，使电子发生能级跃
迁而开始发光，电极间蒸发少量水
银蒸气，光源立即引起水银蒸气弧
光放电，待温度上升后再转入卤化
物弧光灯工作。
ppt课件
18
（一）前照灯-结构
Ⅳ.优点： a.高出传统卤素灯三倍的亮度效率 ； b.使用寿命长（2500小时）； c.电力消耗小（节约近1/2）； d.色光好（跟太阳光相似），可以有效减少驾 驶人的视觉疲劳 。
ppt课件
10
（一）前照灯-结构
2.前照灯的结构
