M10 425 砂浆配合比试验报告220~260

一、实训目的通过本次实训，使学生掌握水泥砂浆的基本性能、配合比设计方法以及施工工艺，提高学生对水泥砂浆的认识和实际操作能力。

二、实训内容1. 水泥砂浆的基本性能2. 水泥砂浆配合比设计方法3. 水泥砂浆施工工艺4. 水泥砂浆配合比实验三、实训过程1. 水泥砂浆的基本性能水泥砂浆是由水泥、砂子和水按一定比例配制而成的建筑材料。

水泥砂浆具有良好的粘结性、耐久性、抗渗性和抗压强度等性能。

在建筑施工中，水泥砂浆广泛应用于砌体、抹面、防水等工程。

2. 水泥砂浆配合比设计方法水泥砂浆配合比设计应根据工程要求、水泥强度等级、砂子细度模数、施工环境等因素进行。

以下为水泥砂浆配合比设计步骤：（1）确定水泥强度等级和砂子细度模数。

（2）查阅相关资料，了解水泥砂浆的基本配合比范围。

（3）根据工程要求，确定水泥砂浆的性能指标，如抗压强度、抗渗等级等。

（4）通过试验室试配，确定水泥砂浆的最佳配合比。

3. 水泥砂浆施工工艺水泥砂浆施工工艺主要包括以下步骤：（1）材料准备：水泥、砂子、水等。

（2）水泥砂浆配制：按配合比称取水泥、砂子，加入适量的水搅拌均匀。

（3）基层处理：清除基层表面的污物、油渍、灰尘等。

（4）水泥砂浆施工：将配制好的水泥砂浆均匀涂抹在基层上，厚度应符合设计要求。

（5）养护：水泥砂浆施工完成后，应进行养护，以保证砂浆强度和耐久性。

4. 水泥砂浆配合比实验本次实训中，我们进行了以下水泥砂浆配合比实验：（1）实验目的：通过实验，掌握水泥砂浆配合比设计方法，验证配合比设计的合理性。

（2）实验材料：水泥、砂子、水、试验仪器等。

（3）实验步骤：①按照配合比称取水泥、砂子，加入适量的水搅拌均匀。

②将配制好的水泥砂浆分为若干组，分别进行不同养护条件下的抗压强度测试。

③记录实验数据，分析配合比设计的合理性。

④根据实验结果，调整配合比，以达到最佳性能。

四、实验结果与分析1. 实验结果根据实验结果，不同配合比的水泥砂浆在养护28天后，其抗压强度分别为：M5、M7.5、M10、M15、M20。

m10砂浆配合比水泥425M10砂浆配合比水泥425摘要：本文将讨论M10砂浆的配合比，特别是水泥425配合比。

我们将介绍M10砂浆的定义以及其在建筑和施工领域的应用。

同时，我们将详细解释水泥425与其他材料的配合比，并提供一些实用的建议和技巧。

引言：砂浆是在建筑和施工中广泛使用的一种材料。

它由水泥、砂子和适量的水混合而成。

砂浆的类型和配合比在不同的施工环境和要求下有所变化。

M10砂浆是指在配合比中使用水泥425的砂浆，它的配合比和性能可根据具体的工程需求进行调整。

1. M10砂浆的定义：M10砂浆是一种常用的砂浆配合比，它的编号代表了其抗压强度标准。

在M10砂浆中，配合比通常是水泥：砂子：水=1：3：0.45。

这种配方可以根据具体工程的需要进行微调。

2. M10砂浆的应用：M10砂浆广泛应用于建筑和施工领域。

它常被用于砌筑砖墙、修复墙体缺陷、填充空洞和裂缝等。

M10砂浆的高强度和可塑性使其成为许多建筑项目中必不可少的一部分。

3. 水泥425的特性：水泥425是一种常见的水泥材料。

它的编号代表了水泥的28天标准抗压强度。

水泥425具有较高的强度和可靠性，是广泛使用的水泥种类之一。

4. M10砂浆中水泥425的配合比：M10砂浆中的水泥和砂子的配合比是1：3。

这意味着对于每1份水泥，需要使用3份砂子。

此外，还需要添加适量的水来调整砂浆的流动性。

具体的水量应根据施工场地的湿度和其他条件进行调整。

5. M10砂浆的制备方法：制备M10砂浆的方法相对简单。

首先，将预先筛选的干砂子和水泥425混合在一起。

然后，逐渐加入适量的水，并使用搅拌机或手工搅拌工具将其混合均匀。

最后，根据需要对砂浆的流动性进行调整，并确保砂浆达到预期的工作性能。

6. 注意事项和建议：在使用M10砂浆时，需要注意以下几点：- 确保砂子的质量和颗粒度符合要求，以提供均匀的砂浆结构。

- 确保水泥的质量和储存条件良好，以保证砂浆的强度和可靠性。

砂浆试题判断题1、砂浆立方体抗压强度试验，试件的安放在承压板上，以试件成型时的顶面做承压面加载直至试件破坏。

（2、砌筑砂浆配合比设计时，砌筑砂浆稠度、分层度、试配抗压强度必须同时符合要求。

（3、混合砂浆中的用水量，应包括石灰膏或黏土膏中的水。

（4、砂浆凝结时间试验是指砂浆拌合物自加水拌合起，在规定的试验条件下，在砂浆凝结时间测定仪上测定其贯入阻力达到0.5MPa时所需要的时间。

（5、砂浆立方体抗压强度所用试模尺寸为：70mm×70mm×70mm。

（6、砂浆的和易性包括流动性和保水性两个方面。

（7、砌筑砂浆中掺入的砂浆外加剂，应具有法定检测机构出具的该产品砌体强度型式检验报告，并经砂浆性能试验合格后，方可使用。

（8、《建筑砂浆基本性能试验方法标准》代号为JGJ/T70-2009。

（9、当施工过程中进行砂浆试验时，砂浆取样方法应按相应的施工验收规范执行，并宜在现场搅拌点或预拌砂浆卸料点的至少10个不同部位及时取样。

（10、砂浆强度等级为M7.5，施工水平为优良时，砂浆强度标准差σ应选用1.50。

（）11、配制砂浆强度等级为M5，施工水平为优良时，砂浆强度标准差σ选用1.00。

（）12、砂浆强度等级为M10，施工水平为一般时，砂浆强度标准差σ应选用2.00。

（）13、砂浆试模应定期进行自检，自检周期宜为六个月。

（）14、凝结时间的确定可采用图示法或内插法，有争议时应以图示法为准。

（）15、试验室砂浆拌合物性能试验时，对水泥、掺加料和外加剂的称量精度均为±1.0％。

（）16、砂浆立方体抗压强度换算系数K取值为1.35。

（）17、现行的《建筑砂浆基本性能试验方法标准》代号为JGJ 70-1990。

（）18、由水泥、粗骨料、和水配制而成的砂浆为水泥砂浆。

（）19、由水泥、细骨料、掺和料和水配制而成的砂浆为水泥混合砂浆。

（）20、对于湿土中的砖石基础一般采用水泥石灰砂浆。

（）21、立方体抗压强度试件每组应为6个。

M10水泥砂浆配合比M10水泥砂浆配合比为：每立方米砂浆用32.5水泥275KG、河砂1450KG、水320KG，配合比为：1：5.27：1.16；M5混合砂浆每立方米用32.5水泥250KG、河砂1450KG、灰膏100KG、水280KG，配合比为1：5.8：0.4：1.12一、M5：1、每m3砂浆含325#水泥236Kg、中（粗）砂1.11m3；2、每m3砂浆含425#水泥211Kg、中（粗）砂1.13m3；二、1、每2、每三、1、每2、每M10MPa为砂配了。

M7.5间宽方向每平方每平方按十皮砖满丁满条计算，皮数竿所画灰缝厚度范围0.8-1.2cm，常用为1cm，按1cm灰缝计那麽十皮砖为63cm（砖规格为240*115*53mm）1米长24砖墙十皮砖的砂浆净用量是水平灰缝：1*0.24*0.001*10=0.0024立米。

纵向竖缝：0.24*0.053*0.001*8*5+0.24*0.053*0.001*4*5=0.0007632立米。

横向竖缝：1*0.053*0.001*5=0.000265立米。

合计：0.0024+0.0007632+0.000265=0.0034282立米。

换算1平米240砖墙的砂浆净用量为：1/0.63*0.0034282=0.00544立米。

首先，材料的消耗定额有很多计算方法：现场观测、实验室实验、统计推断和理论计算。

???这里我用理论计算的方法来解决。

（所谓理论计算，就是建立在具体施工图纸上的，用数学公式直接计算材料净用量、实用量的方法）???在计算之前，我假设你的砖墙墙厚是一砖（实际中可以是一砖、半砖或者两砖……）公式：???标准砖净用量=2×砌体厚度砖数÷｛砌体厚×（标准砖长+灰缝厚）×（标准砖厚+灰缝厚）｝???一砖墙为0.24m厚，取灰缝为0.01m???带入公式，可以算出砖的净用量为：529块???砂浆的净用量=1-砖数×砖体积???砂浆净用量=1-529*0.24*0.115*0.053=0.226立方米回答者：六百年的幽兰|四级|2010-6-3015:45，按1cm 1米长合计：换算1。

M10水泥砂浆配合比为：每立方米砂浆用32.5水泥275KG、河砂1450KG、水320KG，配合比为：1：5.27：1.16；M5混合砂浆每立方米用32.5水泥250KG、河砂1450KG、灰膏100KG、水280KG，配合比为1：5.8：0.4：1.12一、M5：1、每m3砂浆含325#水泥236Kg、中（粗）砂1.11m3；2、每m3砂浆含425#水泥211Kg、中（粗）砂1.13m3；二、M7.5：1、每m3砂浆含325#水泥292Kg、中（粗）砂1.09m3；2、每m3砂浆含425#水泥261Kg、中（粗）砂1.11m3；三、M10：1、每m3砂浆含325#水泥342Kg、中（粗）砂1.07m3；2、每m3砂浆含425#水泥305Kg、中（粗）砂1.10m3.M10砂浆就是过去的100号水泥砂浆。

就是说它的强度是100kg/cm2，但是现在全部改成以MPa为单位了。

配合比根据原材料不同、砂浆用途不同而不同，没有一定的，以常用的42.5普通硅酸盐水泥、中砂配M10砌筑砂浆为例：水泥305kg：砂1.10m3：水183kg。

这个配比就包括了水。

但常常有用体积比的，如1：1；1：3等，对水的要求就没有那么严格，只要试验结果满足相应强度等级就可以了。

M7.5水泥砂浆、24cm砖墙每m2需要多少水泥、砂子和砖? *半斤八两* 回答:3 人气:6 解决时间:2009-09-09 17:50满意答案好评率：0% 水泥35公斤，砂子120公斤，标准砖128块。

灰缝厚度施工规范规定为8~12mm，砖53*115*240mm，按宽一米、高一米计算：宽方向1000/(240+10)=4高度方向1000/(53+10)=16每平方240砖墙用砖量为：4*16*2=128块每平方240砖墙用砂浆量为：1*1*0.24-128*.053*.115*.24=0.053立方米上述为理论消耗量，实际用量要加点消耗系数。

M10砂浆配合比设计报告设计目标：本次设计的目标是确定M10砂浆的最佳配合比，以满足强度、耐久性和可施工性等要求。

1.材料选用：砂浆的主要成分为水泥、砂子和水。

水泥品种可选择常用的一般硅酸盐水泥；砂子可选用细级砂；水应选用清洁无污染的自来水。

2.强度要求：设计强度等级为M10，即抗压强度为10MPa。

3.配合比初选：根据经验公式，可以初选得到以下基本配合比：水泥：砂子：水=1：4：0.44.流动性要求：考虑到施工的可行性和砂浆的流动性，初步确定砂浆的流动度（坍落度）为80 mm。

5.强度检验：按照设计要求，需要对该配合比的强度进行检验。

通过试验发现该配合比的7天强度和28天强度分别为6.8MPa和8.5MPa，未达到设计强度要求。

6.配合比优化：为了提高砂浆的强度，需要对配合比进行优化。

通过调整水泥、砂子和水的用量，可以使得砂浆的强度得到提高。

根据试验数据和分析结果，经过多次调整和试验，最终确定了以下配合比设计报告：水泥：砂子：水=1：3.5：0.4根据上述配合比设计，在掺水的情况下，将水和水泥混合均匀，然后再加入砂子搅拌成砂浆。

7.强度检验：经过配合比优化后，我们再次对砂浆的强度进行了检验。

试验结果显示，该配合比的7天强度和28天强度分别为10.2MPa和11.8MPa，满足设计强度要求。

8.施工性能检验：根据最终确定的配合比，对其施工性能进行了检验。

试验结果显示，砂浆具有良好的流动性和可塑性，便于施工和调整。

综上所述，通过多次试验和优化，我们最终确定了M10砂浆的最佳配合比为水泥：砂子：水=1：3.5：0.4、该配合比能够满足强度、耐久性和可施工性等要求，适合于M10砂浆的工程施工应用。

以上是M10砂浆配合比设计报告，共计1200字。

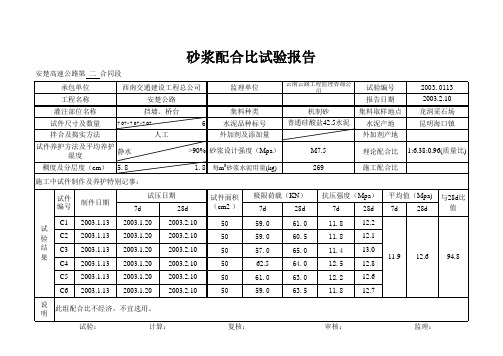

砂浆配合比试验报告砂浆是建筑施工中使用频率较高的材料之一，对于保证建筑物的稳定性和承重能力有着重要的作用。

砂浆的配合比试验是研究砂浆器结构和材料性能的常用方法。

本文将针对一次砂浆配合比试验的结果进行分析。

1. 实验目的本次砂浆配合比试验的目的是为确定砂浆配合比的正确性，使得砂浆在施工中的使用达到最佳效果。

该试验所选用的原材料主要包括水泥、砂、水和外加剂。

2. 实验方案2.1 砂浆原材料试验中选用的水泥主要是普通硅酸盐水泥，砂的粒径为0.15mm~2.5mm之间，水的使用量需保证水灰比符合规定范围，外加剂选用的是聚羧酸外加剂。

2.2 砂浆配合比本次试验采用了水泥：砂：水=1：2.8:0.4的配合比，外加剂按砂浆用量的0.5%计算。

在确定了配合比之后，将上述原材料按比例混合搅拌。

2.3 实验设备试验中所需的仪器设备主要包括搅拌器、电子天平、砂浆模具和混凝土试验机等。

3. 实验步骤将采购的水泥、砂、水和外加剂按照配合比比例混合，通过搅拌器彻底搅拌成砂浆，然后将砂浆分装到砂浆模具中，振实后进行养护。

试验后使用混凝土试验机对试样进行强度测试，并统计数据。

4. 实验结果通过多次试验和数据汇总，结果显示所选用的砂浆配合比在强度方面表现优异，达到了砂浆应有的强度水平，同时也确保了砂浆的施工性能。

5. 总结本次砂浆配合比试验通过科学严谨的方案设计和实验操作、数据分析等过程，验证了采用所选用的砂浆配合比所制成的砂浆强度、施工性能等方面都是符合标准要求和实际需要的，具有较高的实用价值。

因此，本次实验结果可以为建筑施工提供实际指导，也可以为后续砂浆配合比的相关研究提供一定的参考。

M10水泥砂浆配合比M10水泥砂浆配合比为：每立方米砂浆用水泥275KG、河砂1450KG、水320KG，配合比为：1：：；M5混合砂浆每立方米用水泥250KG、河砂1450KG、灰膏100KG、水280KG，配合比为1：：：一、M5：1、每m3砂浆含325#水泥236Kg、中（粗）砂1.11m3；2、每m3砂浆含425#水泥211Kg、中（粗）砂1.13m3；二、：1、每m3砂浆含325#水泥292Kg、中（粗）砂1.09m3；2、每m3砂浆含425#水泥261Kg、中（粗）砂1.11m3；三、M10：1、每m3砂浆含325#水泥342Kg、中（粗）砂1.07m3；2、每m3砂浆含425#水泥305Kg、中（粗）砂1.10m3.M10砂浆就是过去的100号水泥砂浆。

就是说它的强度是100kg/cm2，但是现在全部改成以MPa为单位了。

配合比根据原材料不同、砂浆用途不同而不同，没有一定的，以常用的普通硅酸盐水泥、中砂配M10砌筑砂浆为例：水泥305kg：砂1.10m3：水183kg。

这个配比就包括了水。

但常常有用体积比的，如1：1；1：3等，对水的要求就没有那么严格，只要试验结果满足相应强度等级就可以了。

水泥砂浆、24cm砖墙每m2需要多少水泥、砂子和砖 *半斤八两* 回答:3 人气:6 解决时间:2009-09-09 17:50满意答案好评率：0% 水泥35公斤，砂子120公斤，标准砖128块。

灰缝厚度施工规范规定为8~12mm，砖53*115*240mm，按宽一米、高一米计算：宽方向1000/(240+10)=4高度方向1000/(53+10)=16每平方240砖墙用砖量为：4*16*2=128块每平方240砖墙用砂浆量为：1*1**.053*.115*.24=立方米上述为理论消耗量，实际用量要加点消耗系数。

按十皮砖满丁满条计算，皮数竿所画灰缝厚度范围-1.2cm，常用为1cm，按1cm 灰缝计那麽十皮砖为63cm（砖规格为240*115*53mm）1米长24砖墙十皮砖的砂浆净用量是水平灰缝：1***10=立米。

M10砌筑砂浆配合比设计一、设计要求:所配置混凝土R10天抗压强度不得低于11.6Mpa,稠度控制在30～50mm,洁净的中砂,采用机械搅拌.二、各项材料如下:1、水泥: 宁波海螺P.O42.5水泥,密度p0=3100kg/m3.2、黄砂: 采用福建福州砂.Mx=2.68,表观密度p s=2.649g/cm3.4、水: 采用现场河水。

三、计算试配强度:f m,o=f2+0.645σσ取2.5f m,o=10+0.645×2.5=11.6Mpa四、计算水泥用量：:Qc=（1000×(f m,o-β)）/（α×f c,e）=（1000×（11.6+15.09））/（3.03×42.5）=207（kg）Qc ——每立方米砂浆的水泥用量，精确至1kg；f m,o——砂浆的试配强度，精确至0.1Mpa；f c,e——水泥的实测强度，精确至0.1Mpa；α、β——水泥的特征系数，其中α=3.03，β=-15.09.五、砂子用量:每立方砂浆中的用水量，按堆积密度值作为计算值（kg）。

实际试验砂的堆积密度为：1438 kg/m3由计算得M10水泥砂浆材料用量为：Qc=260 kg, Qs=1438 kg六、水的用量：270七、根据试拌实测稠度为38 mm ，分层度为12mm砂浆工作性良好。

①基准配合比为：m co:m so:m wo=270:1438:270②+30kg水泥配合比为：m co:m so:m wo=300:1438:270实测稠度为30 mm，分层度为11mm 砂浆工作性良好③-30kg水泥配合比为：m co:m so:m wo=240:1438:270实测稠度为40 mm，分层度为13mm，砂浆工作性良好4、检验强度及确定试验室配合比5、确定试验室配合比经综合比较，我部认为试配1配合比符合设计要求，确定选用。

试配1配合比为：m co:m so:m wo=270:1438:270杭州市交通工程集团有限公司象山港大桥及接线工程第三合同段项目部试验室年月日。

砂浆配合比报告砂浆配合比报告砂浆是建筑施工中常用的一种材料，用于填充墙体和地面的缝隙，起到连接和保护作用。

砂浆的配合比是指砂、水和胶结材料（如水泥）的比例关系，不同的配合比会对砂浆的性能产生影响。

为了确定适合特定工程的砂浆配合比，我们进行了一系列试验和分析。

首先，我们选择了常用的配合比进行初始试验。

根据经验和文献资料，我们使用水泥：砂子：水=1：3：0.45作为初始配合比。

在试验过程中，我们对砂浆的柔韧性、强度和可塑性进行了评估。

试验结果显示，这个配合比的砂浆柔韧性较好，可以满足一般施工需要，但其强度和可塑性有待改进。

为了进一步改进砂浆的性能，我们对配合比进行了调整。

根据试验数据和反馈意见，我们逐渐增加了水泥的用量，并保持了砂子和水的比例不变。

最终，我们选择了水泥：砂子：水=1：2.5：0.45的配合比作为改进的方案。

实验证明，这个配合比的砂浆具有较高的强度和可塑性，同时仍然保持了柔韧性。

除了配合比的调整，我们还引入了一些改进措施来进一步提高砂浆的性能。

例如，在砂浆中添加了化学外加剂，以改善其流动性和降低水泥的用量。

此外，我们注意到砂子的质量对砂浆的性能也有影响。

因此，我们对砂子进行了筛分和洗涤处理，以确保其粒度均匀和纯净。

最后，我们对改进后的砂浆进行了一些辅助试验，包括抗压强度、抗拉强度和耐久性等指标。

试验结果显示，改进后的砂浆在各项指标上都满足工程要求，并具有良好的施工性能。

总结起来，本次砂浆配合比的报告主要介绍了通过试验和分析来确定适合特定工程的砂浆配合比的过程。

在初步试验的基础上，我们对配合比进行了调整，并引入了改进措施来提高砂浆的性能。

通过一系列试验和辅助试验，我们证明了改进后的砂浆在各项指标上都满足工程要求，并具有良好的施工性能。

希望本次砂浆配合比报告对相关工程的设计和施工有所帮助。

一、实验目的本实验旨在通过计算和实验验证，确定M10水泥砂浆的合理配合比，以满足砌体等工程的设计强度要求，并确保砂浆的施工性能。

二、实验材料1. 水泥：朔州金圆牌P.O 42.5水泥2. 细集料：广武中砂3. 水：饮用水、地窖水三、实验方法1. 计算试配强度根据设计要求，M10砂浆的设计强度为M10，即f'm,0 = 10MPa。

根据施工水平较差的情况，取f'm,0 = 3.0MPa。

2. 计算水泥用量根据公式Qc = 1000 (f'm,0 - B) / (a fce)，其中B = 15.09，a = 3.03，fce = 42.5MPa，代入数值计算得：Qc = 1000 (3.0 - 15.09) / (3.03 42.5) ≈ 274kg/m3取Qc = 340kg/m3。

3. 计算砂用量根据砂的堆积密度ρs = 1460kg/m3，计算砂用量Qs：Qs = Qc ρs / (ρc + ρs) ≈ 340 1460 / (3.0 + 1.4) ≈ 1460kg/m3。

4. 确定用水量根据设计稠度要求，M10砂浆的稠度设计为50-70mm，查表得用水量Qw ≈290kg/m3。

5. 初步配合比确定根据计算结果，初步配合比为：水泥：砂：水 = 340kg/m3 : 1460kg/m3 :290kg/m3。

6. 试配和调整按不同水泥用量选择3种配合比进行调整，其中一个为基准配合比，其他两个配合比的水泥用量按基准配合比分别增加及减少10%。

最终确定试验室配合比。

7. 砂浆试配按照确定的配合比，分别试配5L砂浆，取样两组，记录水泥、砂、水的实际用量，以及实际加水量。

8. 砂浆性能测试按照JGJ92010规程进行砂浆稠度测试，以及28天抗压强度测试。

四、实验结果与分析1. 砂浆稠度测试根据测试结果，砂浆稠度均在设计要求的50-70mm范围内，满足施工性能要求。

2. 砂浆28天抗压强度测试根据测试结果，砂浆28天抗压强度均达到设计要求的M10强度等级。

M10砂浆配合比设计一、设计依据：砌筑砂浆配合比设计规程JGJ98—2000三、浆试配强度：ƒm,o砂浆现场强度标准差选定为1.88Mpa+0.645×σƒm，o=ƒ2=10+0.645×1.88=11.2 Mpa四、计算每立方米砂浆水泥用量：Qc水泥强度为42.5 Mpa，砂浆特征系数A=3.03，B=-15.09。

Qc=（1000׃m，o-1000×-B）/（A×42.5）=（1000×11.2+1000×15.09）/（3.03×42.5）=204 kg五、施工水平所限，采用水泥用量为310㎏，即Qc=310㎏做基准配合比。

六、确定单位用砂量:根据砂试验，砂的细度模数为2.34，砂的堆积密度为1531kg/ m3确定每立方米砂浆中的砂子用量S= 1531 kg七、确定用水量查表的每立方米砂浆用水量为240-310 kg，根据设计砂浆稠度为50-70mm，确定用水量W =260kg/ m3 ，经试拌当W =260㎏时，砂浆稠度可以控制在50—70㎜范围内，可以满足施工要求。

八、配合比试配和调整1、确定基准配合比水泥：砂：水=310：1531：260=1：4.94：0.84试拌6L混合料（砂为干燥状态）测试拌和物工作性：混合料用量：水泥1.860 ㎏砂9.186㎏水1.560㎏实测拌和物稠度60㎜，分层度10㎜，两项工作指标均满足设计要求。

2、调整配合比：1）、用砂量不变，水泥用量增加10％，则Qc=341㎏，水灰比不变，用水量W =286㎏试拌6L混合料（砂为干燥状态）测试拌和物工作性：混合料用量：水泥2.046 ㎏砂9.186㎏水1.716㎏实测拌和物稠度55㎜，分层度10㎜，两项工作指标均满足设计要求。

2）、用砂量不变，水泥用量减少10％，则Qc=279㎏，水灰比不变，用水量W=234㎏试拌6L混合料（砂为干燥状态）测试拌和物工作性：混合料用量：水泥1.674㎏砂9.186㎏水1.404㎏实测拌和物稠度65㎜，分层度15㎜，两项工作指标均满足设计要求。
