一、工程概况 (1)二、编制依据 (1)三、选用施工升降机概述 (2)四、施工升降机的布置 (2)五、地下室顶板回顶加固措施 (2)六、施工升降机承载力验算 (4)6.1 、19#工字钢加固施工电梯计算书 (4)6.2 、20#工字钢加固施工升降机计算书 (7)6.3 、21#工字钢加固施工升降机计算书 (10)6.4 、22#工字钢加固施工升降机计算书 (13)6.5、23#工字钢加固施工升降机计算书 (15)6.6、24#工字钢加固施工升降机计算书 (18)6.7 25#楼施工升降机计算书 (21)6.8、26满堂架加固施工升降机计算书 (25)六、附图 (29)19#楼施工升降机基础定位图 (29)19#楼施工升降机车库顶板平面布置图 (30)20#楼施工升降机基础定位图 (31)20#楼施工升降机车库顶板平面布置图 (32)21#楼施工升降机基础定位图 (33)21#楼施工升降机车库顶板平面布置图 (34)22#楼施工升降机基础定位图 (35)22#楼施工升降机车库顶板平面布置图 (36)23#楼施工升降机基础定位图 (37)23#楼施工升降机车库顶板平面布置图 (38)24#楼施工升降机基础定位图 (39)24#楼施工升降机车库顶板平面布置图 (40)25#楼施工升降机基础定位图 (41)26#楼施工升降机基础定位图 (42)26#楼施工升降机车库顶板平面布置图 (43)施工升降机基础施工方案一、工程概况六安华邦新华三里街项目6#地块工程位于安徽省六安市平桥路西侧、菜子河路北侧与蒿寮岩路东侧。
本工程由8栋33层高层、1栋三层办公楼及地下车库组成。
其中19#、20#、21#、22#、23#、24#、25#、26#为地下1层，地上33层高层建筑；27#楼为地下1层，地上3层办公用房，所有建筑单体均带有一层商铺，总建筑面积约为229821.9㎡，其中地下车库建筑41253.62㎡，人防建筑面积为14799.75㎡。
施工升降机基础及顶板加固施工方案施工升降机基础及顶板加固是在建筑施工中非常重要的环节，目的是为了保证升降机的安全运行和使用。
在进行基础及顶板加固施工方案时，需要对施工升降机进行全面的评估和分析，确定施工升降机的受力情况和所需加固的部位，然后制定具体的施工方案。
下面是关于施工升降机基础及顶板加固施工方案的详细介绍。
一、施工升降机基础加固方案1.基础评估：首先，对施工升降机的基础进行评估，包括地面的承载能力、基础的强度和稳定性等方面。
通过检查基础的裂缝、沉降等情况，确定是否需要加固。
2.加固方案：根据基础评估的结果，制定相应的加固方案。
一般采取的加固措施包括增加基础的面积、加厚基础的混凝土层、增加基础的钢筋等。
具体的加固方案要根据实际情况来确定。
3.加固施工：根据加固方案进行施工，包括挖掘基础、清理基底、安装钢筋、浇筑混凝土等。
在施工过程中，要注意保持基础的水平和稳定，确保施工升降机的安装。
二、施工升降机顶板加固方案1.顶板评估：对施工升降机的顶板进行评估，包括顶板的承重能力、稳定性等方面。
通过检查顶板的裂缝、变形等情况，确定是否需要加固。
2.加固方案：根据顶板评估的结果，制定相应的加固方案。
一般采取的加固措施包括增加顶板的厚度、加固顶板的钢筋等。
具体的加固方案要根据实际情况来确定。
3.加固施工：根据加固方案进行施工，包括清理顶板、安装钢筋、浇筑混凝土等。
在施工过程中，要注意保持顶板的平整和稳定，确保施工升降机的安全使用。
三、加固材料和工艺1.材料选择：在施工升降机基础及顶板的加固过程中，需要选用高强度的材料，如高强度混凝土和高强度钢筋。
同时，还要考虑材料的耐候性和耐久性，以保证加固效果的持久性。
2.工艺选择：在施工升降机基础及顶板的加固施工中，需采用先进的加固工艺，如钢筋预埋工艺和螺栓连接工艺等。
这样可以提高加固效果和施工速度。
四、施工安全措施1.安全防护：在进行施工升降机基础及顶板加固施工时，要按照相关安全规定，设置施工防护措施，如围挡、安全警示标志等，确保施工环境的安全。
施工升降机基础加固规范方案
背景：
目标：
本规范方案的目标是为施工升降机的基础加固提供一套详细的规范和指导，以确保其安全、稳定和可靠的运行。
材料：
1.混凝土：选择强度高、抗压能力强的C40细石混凝土；
2.钢筋：采用HRB400级别的钢筋，横截面积按设计要求进行选择；
3.基础支撑材料：选用强度高、阻尼性能好的橡胶减震垫。
加固方案：
1.基础设计：
基础设计应按照设计规范的要求进行，确保基础具有足够的稳定性和承载能力。
根据实际需要，可以采用桩基础或浅基础的设计方案。
2.混凝土基础施工：
a.基坑开挖：按照设计要求进行基坑开挖，确保基础施工的稳定性；
b.基础模板搭设：使用耐候板或钢板进行基础模板的搭设，确保基础的平整度和尺寸精度；
c.钢筋绑扎：按照设计要求进行钢筋的绑扎，确保基础的强度和稳定性；
d.浇筑混凝土：采用机械搅拌和泵送混凝土的方式，确保混凝土的均
匀性和密实性；
e.养护：根据混凝土的强度等级进行适当的养护，确保混凝土的强度
和稳定性。
3.基础支撑：
在混凝土基础上设置橡胶减震垫，可以减少施工升降机的振动和噪音，提高升降机的稳定性和舒适性。
4.施工升降机基础固定：
在施工升降机的基础上设置焊接固定件或机械锚固件，确保升降机的
固定和稳定。
5.定期检测和维护：
定期对施工升降机的基础进行检测和维护，及时发现并修复潜在的问题，确保升降机的安全和稳定运行。
经费和时间估算：。
施工升降机基础施工方案完整版一、概述随着建筑施工的不断发展，施工升降机作为一种重要的输送设备，被广泛应用于高层建筑施工现场。
本施工方案针对施工升降机的基础施工进行规划和安排，以确保施工升降机的安全稳定运行。
二、施工升降机的基础施工（一）地基处理1.根据施工升降机设备的负荷以及所在地的土质情况，确定地基承载力要求。
2.剖开地面，清除表土，并按照设计要求进行挖坑，并进行必要的排水处理，以防止积水对地基造成不利影响。
3. 在挖坑的底部铺设一层厚度为150mm的碎石层，以提高地坪的承载力和稳定性。
4.在碎石层上进行压实处理，提高地基的稳定。
（二）基础梁的施工1.根据施工升降机的设备负荷和构造特点，设计基础梁的尺寸。
2.根据设计要求，在地基上进行基础梁的垂直放样和定位，并进行水平调整。
3.结合基础梁的定位，施工基础梁的钢筋和混凝土。
（三）施工升降机支撑柱的施工1.根据设计要求，进行施工升降机的支撑柱的布置和定位。
2.根据支撑柱的位置，在基础梁上进行支撑柱的垂直放样和定位，并进行水平调整。
3.结合支撑柱的定位，施工支撑柱的钢筋和混凝土。
（四）施工升降机基础的细部处理1.对基础梁和支撑柱进行必要的细部处理，以确保施工升降机的安装稳定。
2.检查基础梁和支撑柱的尺寸是否符合设计要求，是否存在缺陷或损坏情况。
3.根据需要进行修复或加固处理。
三、施工安全措施（一）施工过程中，应设立明显的施工警示标志，并设置专人进行看守和引导。
（二）施工过程中，应遵守规章制度，保证施工人员的安全。
（三）施工升降机设备的安装过程中，必须由具有相关资质的专业人员进行操作。
（四）施工升降机设备的安装过程中，应严格按照操作规程进行操作，确保设备的安全稳定。
四、施工进度计划（一）地基处理阶段：计划完成时间为3天。
（二）基础梁施工阶段：计划完成时间为7天。
（三）支撑柱施工阶段：计划完成时间为5天。
（四）细部处理阶段：计划完成时间为3天。
五、施工质量控制（一）施工过程中，必须按照设计要求进行施工，确保施工质量。
目录第一章工程概况 (1)一、危大工程概况和特点 (1)二、施工平面布置 (2)三、施工要求 (2)四、技术保证条件 (3)第二章编制依据 (4)1、相关法律、法规、规范性文件、标准、规范 (4)2、设计图纸 (4)3、品茗建筑安全计算软件（V13.O.0.24329） (4)第三章施工计划 (5)一、施工进度计划 (5)二、材料与设备计划 (6)第四章施工工艺技术 (7)一、技术参数 (7)二、工艺流程 (8)三、施工方法 (8)四、操作要求 (11)五、检查要求 (13)第五章施工安全保证措施 (14)一、组织保障措施 (14)二、现场安全管理措施 (15)三、技术措施 (16)四、监测监控措施 (17)第六章施工管理及作业人员配备和分工 (18)一、施工管理人员 (18)二、安全生产管理人员 (18)三、特种作业人员 (18)四、其他作业人员 (18)第七章验收要求 (19)一、验收标准 (19)二、验收程序 (19)三、验收内容 (20)四、验收人员 (20)第八章应急处置措施 (21)一、目的 (21)二、应急领导小组及其职责 (21)三、应急反应预案 (21)四、应急通信联络 (22)五、救援路线图 (22)第九章计算书及相关施工图纸 (23)一、施工升降机所在部位地下室顶板概况 (23)二、计算说明 (23)三、计算书 (23)四、计算书 (26)附件资料一、钢管扣件复试报告二、满堂支撑架图纸第一章工程概况一、危大工程概况和特点1、工程基本概况本工程由8幢高层住宅及特大型地下车库组成，±0.000相当于绝对标高7.200m，室内外高差为0.30m，负一层地库底板顶标高-5.200m，地库顶板顶标高-1.550m，负一层地库筏板厚400mm，负二层地库筏板厚500mm，31#、32#、35#、36#主楼筏板厚850 mm，33#、34#、37#、38#主楼筏板厚1500mm，建筑项目主要特征详见下表：2、各责任主体名称3、危大工程概况和特点（1）本工程为高层住宅楼，结构类型为剪力墙结构，各单体工程阳台多，结构悬挑部位多，受力复杂，施工升降机要选好位置，方便材料运输，保证附着节点受力可靠；（2）本工程部分施工升降机基础作用在在地下室顶板上，设计时应考虑基础对结构的影响。

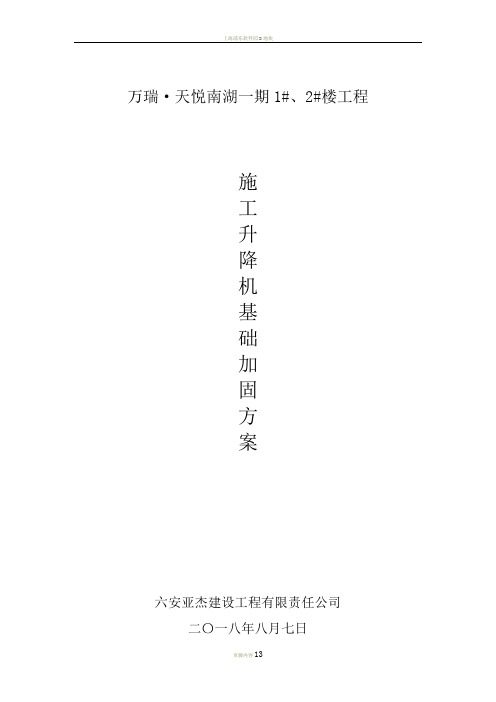

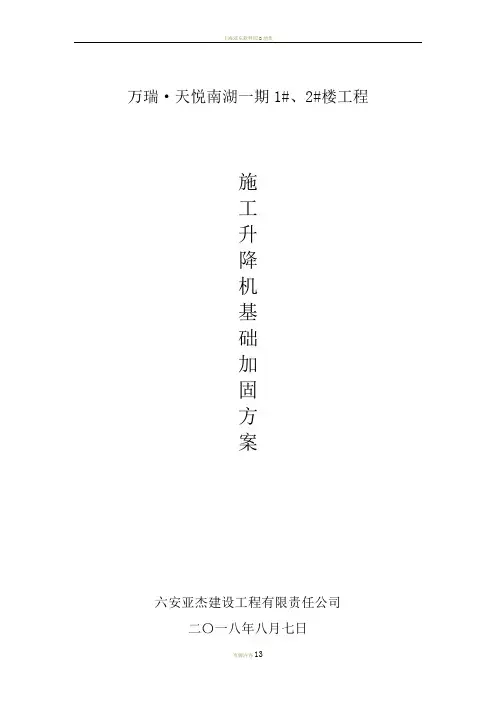

万瑞·天悦南湖一期1#、2#楼工程施工升降机基础加固方案六安亚杰建设工程有限责任公司二〇一八年八月七日施工升降机基础加固方案报审表工程名称：万瑞·天悦南湖一期工程施工升降机基础加固方案会签表施工升降机基础加固方案一、工程概况工程名称：万瑞·天悦南湖一期1#、2#楼工程工程地点：地块位于六安市中心城区南侧，北邻中储粮大道，西临团结路，南侧为锦绣路，东侧为东风路。
建设单位：安徽万瑞房地产开发有限责任公司设计单位：上海都市建筑设计有限公司监理单位：六安市建工建设监理有限公司施工单位：六安亚杰建设工程有限责任公司勘察单位：安徽省金田建筑设计咨询有限责任公司监督单位：六安市金安区建设工程质量监督站1#、2#楼高层为剪力墙结构，面积约：33172平方，地下1层、地上31层。
防火耐火等级：地上二级（高层一级）、地下一级；抗震设防烈度：7度；防火建筑分类：二类；设计使用年限：50年。
二、地下室顶板加固施工方案设计计算书因为地下室顶板荷载满足人货两用梯的力，为了更好的达到受力效果，保证施工升降机正常运行及楼面安全，我公司拟采用如下加固方案：施工电梯基础下方加设单支18#型钢支撑（中心位置与导轨中心点对齐），其次采用钢管（φ48×3.0）搭设满堂脚手架（支撑面为8 m×5.6m），所计算位置为工程升降机搭设最高处及底部支撑最高处，其余均按此施工。
如图所示：施工升降机基础剖面图施工升降机基础平面图1#、2#楼施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200吊笼形式双吊笼架设总高度(m)88.672标准节长度(m) 1.508底笼长(m)4底笼宽(m)32.楼板参数3.荷载参数：二、基础承载计算导轨架重（共需59节标准节，标准节重200kg）：200kg×59=11800kg，施工升降机自重标准值：=((1980×2+1639+1300×2+200+11800)+2000×2)×10/1000=241.99kN；Pk施工升降机自重：P=(1.2×(1980×2+1639+1300×2+200+11800)+1.4×2000×2)×10/1000=2 98.388kN；施工升降机基础自重：=1.2×l×d×h×25=1.2×6×3.6×0.3×25=194.4KNPjP=n×(P+ P)=1×(298.388+194.4)=492.788kNj三、梁板下单支型钢支撑验算验算类型两端固定支撑截面类型工字钢支撑立杆型钢型号18号工字钢立杆的截面积A(mm2)3060立杆的截面回转半径i(mm)73.6立杆的抗压强度设计值[f](N/mm2)205设梁板下18号工字钢支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：型钢受力：N=P +1.4×q×a×b =492.788+1.4×1×3×4=509.588kN取lo =0.7×h=0.7×3550=2485mmλ=l/i=2485/73.6=33.764≤[λ]=200满足要求！查GB50017-2003《钢结构设计规范》附录C得：φ=0.932[f]=N/(φ×A)=509588/(0.932×3060)= 178.682N/mm2≤[f]=205N/mm2满足要求！梁板下的单支型钢支撑满足要求！配筋如下图所示：配筋示意图支撑如下图所示：支撑立面图1#、2#楼施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数：二、基础承载计算导轨架重（共需59节标准节，标准节重200kg）：200kg×59=11800kg，施工升降机自重标准值：=((1980×2+1639+1300×2+200+11800)+2000×2)×10/1000=241.99kN；Pk施工升降机自重：P=(1.2×(1980×2+1639+1300×2+200+11800)+1.4×2000×2)×10/1000=298.388kN；施工升降机基础自重：Pj=1.2×l×d×h×25=1.2×6×3.6×0.3×25=194.4KNP=n×(P+ Pj)=1×(298.388+194.4)=492.788kN三、梁板下单支型钢支撑验算设梁板下18号工字钢支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：型钢受力：N=P +1.4×q×a×b =492.788+1.4×1×3×4=509.588kN取lo =0.7×h=0.7×4650=3255mmλ=l/i=3255/73.6=44.226≤[λ]=200满足要求！查GB50017-2003《钢结构设计规范》附录C得：φ=0.895[f]=N/(φ×A)=509588/(0.895×3060)= 186.069N/mm2≤[f]=205N/mm2满足要求！梁板下的单支型钢支撑满足要求！配筋如下图所示：配筋示意图支撑如下图所示：支撑立面图附图：。

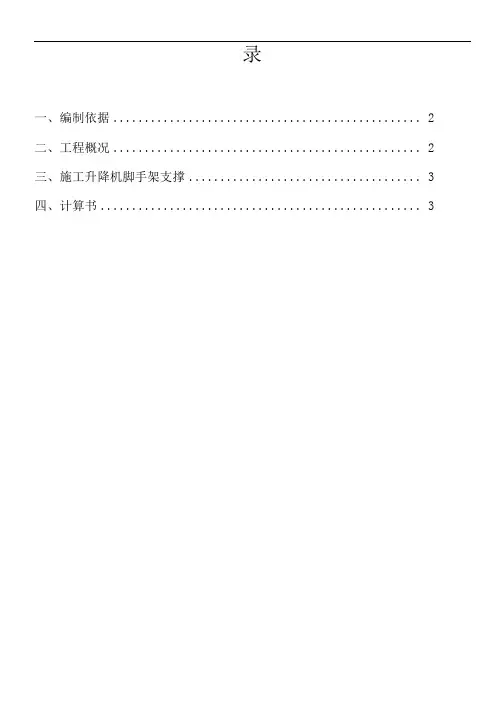

录一、编制依据 (2)二、工程概况 (2)三、施工升降机脚手架支撑 (3)四、计算书 (3)一、编制依据1.1《建筑施工安全检查标准》(JGJ59-2011)1.2《施工升降机》(GB/T10054-2005)1.3《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2010)1.4《钢结构设计规范》(GB50017-2003)1.5《建筑结构荷载规范》(GB50009-2001)1.6施工升降机使用说明书1.7施工现场临时用电安全技术规范(JGJ46-2005)1.8潘成大厦工程施工图纸二、工程概况潘成大厦B、C座及地下车库工程位于张店区联通路南、柳泉路东。
该工程由山东大德华瑞置业有限公司开发建设；由山东天泽规划建筑设计有限公司设计；山东奥荣工程项目管理有限公司监理；山东天齐集团置业股份有限公司施工。
本项目建筑面积103597平方米，由两座27层商业办公楼及地下二层地下车库组成。
B座主楼二十七层，裙房四层，地下一、二层为车库及设备用房，一、二层裙房设置为小型商业用房，四层裙房及二〜二十七层主楼部分为公寓式办公。
一层层高为3.9米，二〜四层为3.6米，五〜二十层层高为3.3米，二十〜二十七层层高为3.0米；C座地下一、二层为车库及设备用房，地上二十七层为办公，一层层高为4.5米，二层层高为3.9米，其余各层均为3.6米；屋面为上人屋面，外墙装修为干挂樱花红花岗岩为主。
本工程主体结构、二次结构、装饰装修及安装工程计划使用施工升降机作为垂直运输设备。
本工程B座施工升降机安置在其北侧的地下车库顶板上，C座施工升降机安置在其南侧的地下车库顶板上，由于B座处车库部位设置东西通长后浇带，所以该施工升降机底座跨过用品质打造建筑行业第一品牌2车库顶板加固施工方案该沉降后浇带。
三、施工升降机脚手架支撑搭设方案车库顶板加固使用①48*3.0钢管，支撑下用垫板，上用①36丝杠，丝杠上用48*48的方钢。
B座施工升降机底座尺寸为6000X4200mm,该底座下8000X6200mm范围在地下车库（地下两层）搭设钢管加工字钢支撑系统，钢管下方使用6#槽钢，将荷载传至地下车库基础上，支撑系统在施工升降机使用过程中不拆除。

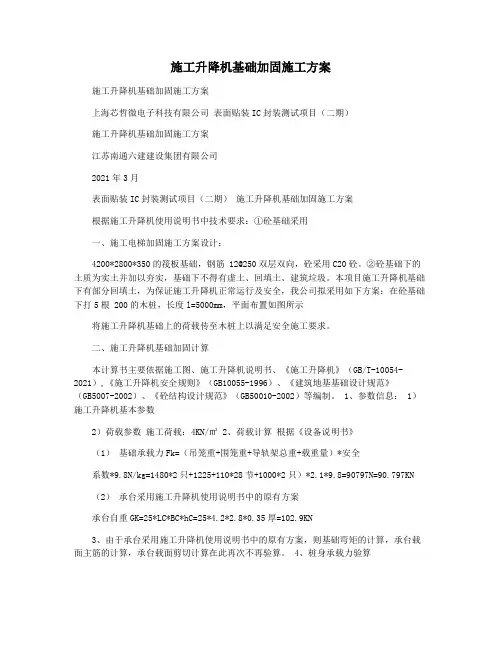

施工升降机基础加固施工方案施工升降机基础加固施工方案上海芯哲微电子科技有限公司表面贴装IC封装测试项目（二期）施工升降机基础加固施工方案江苏南通六建建设集团有限公司2021年3月表面贴装IC封装测试项目（二期）施工升降机基础加固施工方案根据施工升降机使用说明书中技术要求：①砼基础采用一、施工电梯加固施工方案设计：4200*2800*350的筏板基础，钢筋 12@250双层双向，砼采用C20砼。
②砼基础下的土质为实土并加以夯实，基础下不得有虚土、回填土、建筑垃圾。
本项目施工升降机基础下有部分回填土，为保证施工升降机正常运行及安全，我公司拟采用如下方案：在砼基础下打5根 200的木桩，长度l=5000mm，平面布置如图所示将施工升降机基础上的荷载传至木桩上以满足安全施工要求。
二、施工升降机基础加固计算本计算书主要依据施工图、施工升降机说明书、《施工升降机》（GB/T-10054-2021）,《施工升降机安全规则》（GB10055-1996）、《建筑地基基础设计规范》（GB5007-2002）、《砼结构设计规范》（GB50010-2002）等编制。
1、参数信息： 1）施工升降机基本参数2）荷载参数施工荷载：4KN/㎡ 2、荷载计算根据《设备说明书》（1）基础承载力Fk=（吊笼重+围笼重+导轨架总重+载重量）*安全系数*9.8N/kg=1480*2只+1225+110*28节+1000*2只）*2.1*9.8=90797N=90.797KN（2）承台采用施工升降机使用说明书中的原有方案承台自重GK=25*LC*BC*hC=25*4.2*2.8*0.35厚=102.9KN3、由于承台采用施工升降机使用说明书中的原有方案，则基础弯矩的计算，承台载面主筋的计算，承台载面剪切计算在此再次不再验算。
4、桩身承载力验算桩身承载力计算依据《建筑桩基技术规程》（JGJ94-2021）的第5.1.1可以算到桩的轴心压力值。

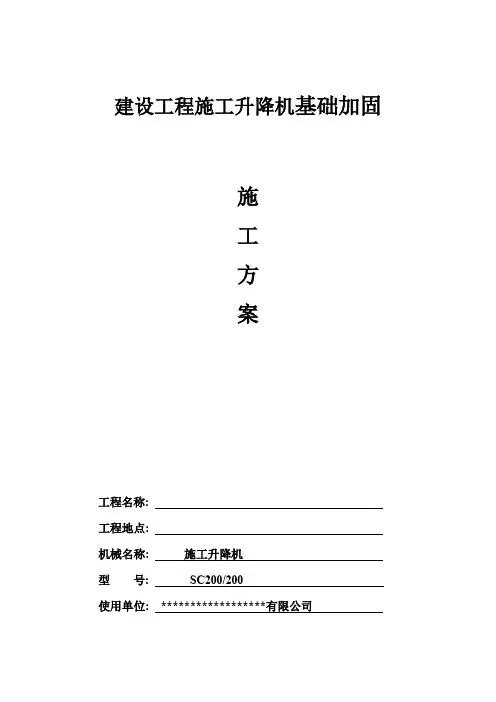

建设工程施工升降机基础加固施工方案工程名称:工程地点:机械名称: 施工升降机型号: SC200/200使用单位: ******************有限公司目录1、编制依据12、工程概况13、施工电梯选用及基础设计/施工过程14、基础承载力验算1 4.1基础承载力计算14.2顶板底钢管支顶验算25、施工技术要求46、钢管支顶施工要求41、编制依据⑴《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）⑵《简明施工计算手册》（中国建筑工业出版社）⑶罗庄区英亮建筑设备租赁站生产的SS100/100型的双笼施工电梯说明书⑷****楼工程施工图纸2、工程概况为了满足工程施工要求，拟安装**********有限公司生产的SC200/200型双笼变频施工升降机，安装位置见后附图1；施工升降机拟架设高度为55m。
施工升降机选用及基础设计因施工现场环境所致，本工程施工电梯拟安装在地下室顶板上，根据施工现场，施工升降机基础只能设置在地下车库顶板上，由于施工升降机安装高度大，使用时间长，砌体封闭和装饰阶段使用频繁，施工升降机基础采用C16@200 双层双向布置，200 厚。
地下室顶板混凝土强度设计等级C35，由于此基础位于地下室顶板上面，故对施工电梯基础结构层内进行加固。
3、施工过程.采用加固方案如下：采用模板支撑体系进行加固，模板支架搭设高度为地下车库防水底板上平至车库顶板板底，搭设尺寸为：搭设高度 4.0m，立杆的纵距b=0.6m，立杆的横距a=0.6m，立杆的步距h=1.20m。
搭设范围为施工电梯基础外边各出1m即不小于6m×8m 范围内，采用的钢管类型为φ48×3.5。
1）必须设置双向顶杆一道、双向腰杆三道和双向扫地杆一道：在立柱底距地面200mm 高处，沿纵横水平方向应按纵下横上的程序设扫地杆。
可调支托底部的立柱顶端应沿纵横向设置一道纵横水平拉杆。
扫地杆与顶部水平拉杆之间的间距．在满足模板设计所确定的水平拉杆步距 1.2m 要求条件下．进行平均分配确定步距后．在每一步距处纵横向应各设一道水平剪刀撑，共计三道。
惠利花园D区二号位1#--6#号楼工程人货电梯基础及加固处理方案编制：审核：审批：建工惠利花园D区二号位项目部二O一五年十一月五日目录一、编制依据二、工程概况三、施工设计概况四、施工升降机参数五、施工升降机基础六、基础验收要求七、加固施工方案八、安全措施九、质量管理措施十、附图一、编制依据1、惠利花园D区二号位1#～6#楼商业及地下室工程（1#～6#）施工图纸；2、SC200/200建筑施工升降机说明书；3、国家及省的有关规、规程和标准4、《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-20105、《建筑工程施工质量验收统一标准》 GB50300-20136、《混凝土结构工程施工质量验收规》 GB50204-2002（2011版）7、《建筑施工安全检查标准》 JGJ59-20118、《钢筋焊接及验收规程》 JGJ18-20129、《建筑机械使用安全技术规程》 JGJ33-201210、《施工现场临时用电安全技术规》 JGJ46-200511、《建筑施工高处作业安全技术规》 JGJ80-201112、《地基及基础工程施工及验收规》 GB50202-200213、《钢结构工程施工质量验收规》 GB50205-200214、《建筑结构荷载规》 GB50009-201215、《建筑地基基础设计规》 GB50007-201116、《混凝土结构设计规》 GB50010－201017、《混凝土结构计算手册》（第三版）18、《建筑起重机械安全监督管理规定》19、《建筑起重机械备案登记办法》20、《施工手册》（第四版）21、省及市现行的有关安全生产和文明施工规定。
22、本工程总体施工组织设计二、工程概况平面功能：本建筑为高层1-4层为商业、1#楼为公寓、2#--6#楼为住宅。
三、施工设计概况根据工程需要，现场共设置6台SC200/200型施工升电梯。
其中：1#楼、5#楼、6#楼施工电梯安装高度107m，2#、3#楼施工电梯安装高度91.5m。
一、工程概况 (1)二、编制依据 (1)三、选用施工升降机概述 (2)四、施工升降机的布置 (2)五、地下室顶板回顶加固措施 (2)六、施工升降机承载力验算 (4)6.1 、19#工字钢加固施工电梯计算书 (4)6.2 、20#工字钢加固施工升降机计算书 (7)6.3 、21#工字钢加固施工升降机计算书 (10)6.4 、22#工字钢加固施工升降机计算书 (13)6.5、23#工字钢加固施工升降机计算书 (15)6.6、24#工字钢加固施工升降机计算书 (18)6.7 25#楼施工升降机计算书 (21)6.8、26满堂架加固施工升降机计算书 (25)六、附图 (29)19#楼施工升降机基础定位图 (29)19#楼施工升降机车库顶板平面布置图 (30)20#楼施工升降机基础定位图 (31)20#楼施工升降机车库顶板平面布置图 (32)21#楼施工升降机基础定位图 (33)21#楼施工升降机车库顶板平面布置图 (34)22#楼施工升降机基础定位图 (35)22#楼施工升降机车库顶板平面布置图 (36)23#楼施工升降机基础定位图 (37)23#楼施工升降机车库顶板平面布置图 (38)24#楼施工升降机基础定位图 (39)24#楼施工升降机车库顶板平面布置图 (40)25#楼施工升降机基础定位图 (41)26#楼施工升降机基础定位图 (42)26#楼施工升降机车库顶板平面布置图 (43)施工升降机基础施工方案一、工程概况六安华邦新华三里街项目6#地块工程位于安徽省六安市平桥路西侧、菜子河路北侧与蒿寮岩路东侧。
本工程由8栋33层高层、1栋三层办公楼及地下车库组成。
其中19#、20#、21#、22#、23#、24#、25#、26#为地下1层，地上33层高层建筑；27#楼为地下1层，地上3层办公用房，所有建筑单体均带有一层商铺，总建筑面积约为229821.9㎡，其中地下车库建筑41253.62㎡，人防建筑面积为14799.75㎡。
高层建筑为钢筋混凝土剪力墙结构；多层和地下车库为钢筋混凝土框架结构组成。
该工程是由住宅、商铺、办公、地下车库组成的住宅区综合用房。
建设单位：六安华邦新华房产有限公司监理单位：六安市建工建设监理有限公司施工单位：广厦建设集团安徽创业建设工程有限公司设计单位：深圳市建筑设计研究总院有限公司勘察单位：合肥建材地质工程勘察院二、编制依据1、本工程施工图2、施工升降机说明书、3、《施工升降机》（GB/T 10054-2005），4、《施工升降机安全规程》（GB10055-2007）5、《建筑地基基础设计规范》GB50007-20116、《混凝土结构设计规范》GB50010-20107、《混凝土结构加固设计规范》GB50367-20068、《建筑起重机械安全评估技术规程》JGJ/T189-2009三、选用施工升降机概述根据工程的特性，19#、20#、21#、22#、23#、24#、25#、25#楼选用由浙江省建设机械集团有限公司生产制造的SCD200/200J型施工升降机8台，本机独立高度为9m，附着式起升高度最高可达150m，附着6m一道，附着装置由厂家根据现场尺寸定做。
四、施工升降机的布置本工程SCD200/200J型施工升降机八台，布置位置见附图，按照厂家提供的说明书，井架中心点距离墙的间距都在2900mm-3700mm 之间。
施工升降机基础采用本工程地下室顶板，19#楼、20#楼、21#楼、22#楼、23#楼、24#楼、26#板底均在地下车库顶板上，通过计算车库顶板无法满足人货电梯的承载要求，板底需进行加固,26#楼采用钢管满堂架加固，其余6栋楼采用工字钢14#。
25#楼施工升降机基础板底在南边回填上。
五、地下室顶板回顶加固措施9#楼、20#楼、21#楼、22#楼、23#楼、24#楼对地下室结构顶板回顶加固的措施1、支撑方法采用工字钢做灯笼架形式的支撑体系，范围为电梯底板下方基础螺栓位置，平面尺寸为0.512m*1.06m,工字钢采用14#工字钢。
附（平面图示意）2、钢支撑回顶要求1）采用工字钢灯笼架支撑体系。
2）顶撑上部采用长宽厚为14cm×14cm×0.55cm的钢板焊接，顶与结构顶平顶，空隙地方用小钢片塞紧。
3）顶撑施工完成，经验收合格后，方可安装使用施工电梯。
4）施工电梯使用期间定期对顶撑支架结构进行检查，确保回顶情况正常。
5）施工电梯停用拆除后方可拆除回顶工字钢。
25#楼施工升降机基础板底在回填上，采用粉质粘土30cm分层夯实回填，最上部80cm，采用1：2级配砂石回填，承载力满足150kpa，并乘以0.4系数代入计算，施工升降机厂家使用说明书中，基座基础厚度0.3m，配筋8@200双层双向，无法满足抗冲切要求，提高为0.5m，基础长度为6.5m，宽度3.7m，配筋12@150双层双向。
26#楼钢管满堂架加固采用，钢管型号：（直管48 ×3.5mm,计算时以48×3mm代入），计算得出满堂架加固方式：立杆间距0.4m ×0.4m，横杆步距1.5m 顶部端步距0.9m，底部距地0.2m，加固范围为人货电梯吊笼往外扩500mm（4.7m×4.2m），顶部顶托上采用双排钢管，双排钢管上采用方木，方木间距15cm，特别注意：方木高度10cm，必须立向布置。
六、施工升降机承载力验算6.1 、19#工字钢加固施工电梯计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 120 标准节长度(m) 1.508底笼长(m) 3.4 底笼宽(m) 5.4标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C35 楼板长(m) 4.2楼板宽(m) 3.2 楼板厚(m) 0.22楼板混凝土轴心抗压强度f c(N/mm2) 16.7 楼板混凝土轴心抗拉强度f t(N/mm2) 1.57梁宽(m) 0.55 梁高(m) 1板中底部短向配筋HRB400 12@200 板边上部短向配筋HRB400 12@200 板中底部长向配筋HRB400 12@200 板边上部长向配筋HRB400 12@200 梁截面底部纵筋4×HRB400 25 梁中箍筋配置HRB400 10@100 箍筋肢数 43.荷载参数：施工荷载(kN/m2) 8 施工升降机动力系数n 2.5二、基础承载计算导轨架重（共需80节标准节，标准节重167kg）：167kg×80=13360kg，施工升降机自重标准值：P k=((1460×2+1480+1300×2+200+13360)+2000×2)×10/1 000=245.6kN；施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+13360)+1.4×2000×2)×10/1 000=302.72kN；P=n×P=2.5×302.72=756.8kN三、梁板下单支型钢支撑验算单支型钢柱支支撑类型支撑高度h0(m) 3.98撑验算类型两端铰接支撑截面类型工字钢支撑立杆型钢型号14号工字钢6450代入，实立杆的截面回转半径i(mm) 57.6立杆的截面积A(mm2)际为2150×4立杆的抗压强度设计值[f](N/mm2) 205设梁板下14号工字钢支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：型钢受力：N=P +1.4×q×a×b =756.8+1.4×8×5.4×3.4=962.432kN取l o=1.0×h0=1.0×3980=3980mmλ=l0/i=3980/57.6=69.097≤[λ]=200满足要求！查GB50017-2003《钢结构设计规范》附录C得：φ=0.78[f]=N/(φ×A)=962432/(0.78×6450)= 191.3N/mm2≤[f]=205N/mm2满足要求！梁板下的单支型钢支撑满足要求！配筋如下图所示：配筋示意图6.2 、20#工字钢加固施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 120 标准节长度(m) 1.508底笼长(m) 3.4 底笼宽(m) 5.4标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C35 楼板长(m) 3.8楼板宽(m) 2.9 楼板厚(m) 0.22楼板混凝土轴心抗压强度f c(N/mm2) 16.7 楼板混凝土轴心抗拉强度f t(N/mm2) 1.57梁宽(m) 0.35 梁高(m) 0.95板中底部短向配筋HRB400 12@200 板边上部短向配筋HRB400 12@200 板中底部长向配筋RRB400 12@200 板边上部长向配筋RRB400 12@200 梁截面底部纵筋4×HRB400 20 梁中箍筋配置HRB400 10@100 箍筋肢数 43.荷载参数：施工荷载(kN/m2) 8 施工升降机动力系数n 2.5二、基础承载计算导轨架重（共需80节标准节，标准节重167kg）：167kg×80=13360kg，施工升降机自重标准值：P k=((1460×2+1480+1300×2+200+13360)+2000×2)×10/1 000=245.6kN；施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+13360)+1.4×2000×2)×10/1 000=302.72kN；P=n×P=2.5×302.72=756.8kN三、梁板下单支型钢支撑验算单支型钢柱支支撑类型支撑高度h0(m) 3.98撑验算类型两端铰接支撑截面类型工字钢支撑立杆型钢型号14号工字钢6450代入，实立杆的截面回转半径i(mm) 57.6立杆的截面积A(mm2)际为2150×4立杆的抗压强度设计值[f](N/mm2) 205设梁板下14号工字钢支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：型钢受力：N=P +1.4×q×a×b =756.8+1.4×8×5.4×3.4=962.432kN取l o=1.0×h0=1.0×3980=3980mmλ=l0/i=3980/57.6=69.097≤[λ]=200满足要求！查GB50017-2003《钢结构设计规范》附录C得：φ=0.78[f]=N/(φ×A)=962432/(0.78×6450)= 191.3N/mm2≤[f]=205N/mm2满足要求！梁板下的单支型钢支撑满足要求！配筋如下图所示：配筋示意图6.3 、21#工字钢加固施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 120 标准节长度(m) 1.508底笼长(m) 3.4 底笼宽(m) 5.4标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C35 楼板长(m) 4楼板宽(m) 3.6 楼板厚(m) 0.18楼板混凝土轴心抗压强度f c(N/mm2) 16.7 楼板混凝土轴心抗拉强度f t(N/mm2) 1.57板中底部短向配筋HRB400 10@170 板边上部短向配筋HRB400 10@170 板中底部长向配筋HRB400 10@170 板边上部长向配筋RRB400 10@1703.荷载参数：施工荷载(kN/m2) 8 施工升降机动力系数n 2.5二、基础承载计算导轨架重（共需80节标准节，标准节重167kg）：167kg×80=13360kg，施工升降机自重标准值：P k=((1460×2+1480+1300×2+200+13360)+2000×2)×10/1 000=245.6kN；施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+13360)+1.4×2000×2)×10/1 000=302.72kN；P=n×P=2.5×302.72=756.8kN三、梁板下单支型钢支撑验算单支型钢柱支支撑类型支撑高度h0(m) 3.72撑验算类型两端铰接支撑截面类型工字钢支撑立杆型钢型号14号工字钢6450代入，实立杆的截面回转半径i(mm) 57.6立杆的截面积A(mm2)际为2150×4立杆的抗压强度设计值[f](N/mm2) 205设梁板下14号工字钢支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：型钢受力：N=P +1.4×q×a×b =756.8+1.4×8×5.4×3.4=962.432kN取l o=1.0×h0=1.0×3720=3720mmλ=l0/i=3720/57.6=64.583≤[λ]=200满足要求！查GB50017-2003《钢结构设计规范》附录C得：φ=0.802[f]=N/(φ×A)=962432/(0.802×6450)= 186.053N/mm2≤[f]=205N/mm2满足要求！梁板下的单支型钢支撑满足要求！配筋如下图所示：配筋示意图6.4 、22#工字钢加固施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 120 标准节长度(m) 1.508底笼长(m) 3.4 底笼宽(m) 5.4标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C35 楼板长(m) 3.35楼板宽(m) 3.1 楼板厚(m) 0.18楼板混凝土轴心抗压强度f c(N/mm2) 16.7 楼板混凝土轴心抗拉强度f t(N/mm2) 1.57梁宽(m) 0.5 梁高(m) 0.8板中底部短向配筋HRB400 10@170 板边上部短向配筋HRB400 10@170板中底部长向配筋HRB400 10@170 板边上部长向配筋HRB400 10@170 梁截面底部纵筋10×HRB400 25 梁中箍筋配置HRB400 8@100 箍筋肢数 43.荷载参数：施工荷载(kN/m2) 8 施工升降机动力系数n 2.5二、基础承载计算导轨架重（共需80节标准节，标准节重167kg）：167kg×80=13360kg，施工升降机自重标准值：P k=((1460×2+1480+1300×2+200+13360)+2000×2)×10/1 000=245.6kN；施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+13360)+1.4×2000×2)×10/1 000=302.72kN；P=n×P=2.5×302.72=756.8kN三、梁板下单支型钢支撑验算单支型钢柱支支撑类型支撑高度h0(m) 3.72撑验算类型两端铰接支撑截面类型工字钢支撑立杆型钢型号14号工字钢6450代入，实立杆的截面回转半径i(mm) 57.6立杆的截面积A(mm2)际为2150×4立杆的抗压强度设计值[f](N/mm2) 205设梁板下14号工字钢支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：型钢受力：N=P +1.4×q×a×b =756.8+1.4×8×5.4×3.4=962.432kN取l o=1.0×h0=1.0×3720=3720mmλ=l0/i=3720/57.6=64.583≤[λ]=200满足要求！查GB50017-2003《钢结构设计规范》附录C得：φ=0.802[f]=N/(φ×A)=962432/(0.802×6450)= 186.053N/mm2≤[f]=205N/mm2 满足要求！梁板下的单支型钢支撑满足要求！配筋如下图所示：配筋示意图6.5、23#工字钢加固施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 120 标准节长度(m) 1.508底笼长(m) 3.4 底笼宽(m) 5.4标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C35 楼板长(m) 6.3楼板宽(m) 2.7 楼板厚(m) 0.18楼板混凝土轴心抗压强度f c(N/mm2) 16.7 楼板混凝土轴心抗拉强度f t(N/mm2) 1.57梁宽(m) 0.3 梁高(m) 0.75板中底部短向配筋HRB400 10@170 板边上部短向配筋HRB400 10@170 梁截面底部纵筋3×HRB400 22 梁中箍筋配置HRB400 8@200 箍筋肢数 43.荷载参数：施工荷载(kN/m2) 8 施工升降机动力系数n 2.5二、基础承载计算导轨架重（共需80节标准节，标准节重167kg）：167kg×80=13360kg，施工升降机自重标准值：P k=((1460×2+1480+1300×2+200+13360)+2000×2)×10/1 000=245.6kN；施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+13360)+1.4×2000×2)×10/1 000=302.72kN；P=n×P=2.5×302.72=756.8kN三、梁板下单支型钢支撑验算单支型钢柱支支撑类型支撑高度h0(m) 3.72撑验算类型两端铰接支撑截面类型工字钢支撑立杆型钢型号14号工字钢6450代入，实立杆的截面回转半径i(mm) 230.4立杆的截面积A(mm2)际为2150×4立杆的抗压强度设计值[f](N/mm2) 205设梁板下14号工字钢支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：型钢受力：N=P +1.4×q×a×b =756.8+1.4×8×5.4×3.4=962.432kN取l o=1.0×h0=1.0×3720=3720mmλ=l0/i=3720/230.4=16.146≤[λ]=200满足要求！查GB50017-2003《钢结构设计规范》附录C得：φ=0.983[f]=N/(φ×A)=962432/(0.983×6450)= 151.795N/mm2≤[f]=205N/mm2满足要求！梁板下的单支型钢支撑满足要求！配筋如下图所示：配筋示意图6.6、24#工字钢加固施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 120 标准节长度(m) 1.508底笼长(m) 3.4 底笼宽(m) 5.4标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C35 楼板长(m) 6.3楼板宽(m) 3.25 楼板厚(m) 0.18楼板混凝土轴心抗压强度f c(N/mm2) 16.7 楼板混凝土轴心抗拉强度f t(N/mm2) 1.57梁宽(m) 0.4 梁高(m) 0.8板中底部短向配筋HRB400 10@170 板边上部短向配筋HRB400 10@170 板中底部长向配筋HRB400 10@170 板边上部长向配筋HRB400 10@170 梁截面底部纵筋2×HRB400 25 梁中箍筋配置HRB400 8@200 箍筋肢数 43.荷载参数：施工荷载(kN/m2) 8 施工升降机动力系数n 2.5二、基础承载计算导轨架重（共需80节标准节，标准节重167kg）：167kg×80=13360kg，施工升降机自重标准值：P k=((1460×2+1480+1300×2+200+13360)+2000×2)×10/1 000=245.6kN；施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+13360)+1.4×2000×2)×10/1 000=302.72kN；P=n×P=2.5×302.72=756.8kN三、梁板下单支型钢支撑验算单支型钢柱支支撑类型支撑高度h0(m) 3.72撑验算类型两端铰接支撑截面类型工字钢支撑立杆型钢型号14号工字钢6450代入，实立杆的截面回转半径i(mm) 57.6立杆的截面积A(mm2)际为2150×4立杆的抗压强度设计值[f](N/mm2) 205设梁板下14号工字钢支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：型钢受力：N=P +1.4×q×a×b =756.8+1.4×8×5.4×3.4=962.432kN取l o=1.0×h0=1.0×3720=3720mmλ=l0/i=3720/57.6=64.583≤[λ]=200满足要求！查GB50017-2003《钢结构设计规范》附录C得：φ=0.802[f]=N/(φ×A)=962432/(0.802×6450)= 186.053N/mm2≤[f]=205N/mm2满足要求！梁板下的单支型钢支撑满足要求！配筋如下图所示：配筋示意图6.7 25#楼施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 120 标准节长度(m) 1.508导轨架截面长(m) 0.45 导轨架截面宽(m) 0.45标准节重(kg) 197 对重重量(kg) 2700单个吊笼重(kg) 1750 吊笼载重(kg) 4000外笼重(kg) 1608 其他配件总重量(kg) 2002.地基参数地基土承载力设计值(kPa) 160 地基承载力折减系数0.43.基础参数HRB400基础混凝土强度等级C35 承台底部长向钢筋12/12@150HRB400基础长度l(m) 6.5承台底部短向钢筋12/12@150基础宽度b(m) 3.7 基础高度h(m) 0.5二、基础承载计算导轨架重（共需80节标准节，标准节重197kg）：197kg×80=15760kg，施工升降机自重标准值：P k=((1750×2+1608+2700×2+200+15760)+4000×2)×10/1 000=344.68kN；施工升降机自重：P=(1.2×(1750×2+1608+2700×2+200+15760)+1.4×4000×2)×10/1 000=429.616kN；施工升降机基础自重：P j=1.2×l×d×h×25=1.2×4×4×0.4×25=192KNP=n×(P+ P j)=1.4×(429.616+192)=870.262kN三、地基承载力验算承台自重标准值：G k=25×6.50×3.70×0.50=300.63kN承台自重设计值： G＝300.63×1.2＝360.75kN作用在地基上的竖向力设计值：F＝902.19+360.75=1262.94kN基础下地基承载力为：f a= 160.00×6.50×3.70×0.40＝1539.20kN >F=1262.94kN该基础符合施工升降机的要求。
