（高二）物理教科版选修3—1第1章 静电场含答案教科版选修3—1第一章 静电场1、(双选)如图所示，A 、B 是被绝缘支架分别架起的两金属球，并相隔一定距离，其中A 带正电，B 不带电，则以下说法中正确的是 ( )A ．导体B 将带负电B ．导体B 左端出现负电荷，右端出现正电荷，并且电荷量大小相等C ．若A 不动，将B 沿图中虚线分开，则两边的电荷量大小可能不等D ．只要A 与B 不接触，B 的总电荷量总是为零2、由库仑定律可知，真空中两个静止的点电荷，带电量分别为q 1和q 2，其间距为r 时，它们之间相互作用力的大小为F ＝k q 1q 2r 2，式中k 为静电力常量．若用国际单位制的基本单位表示，k 的单位应为( )A ．kg·A 2·m 3B ．kg·A －2·m 3·s －4C ．kg·m 2·C －2D ．N·m 2·A －23、(双选)如图所示，金属板带电量为＋Q ，质量为m 的金属小球带电量为＋q ，当小球静止后，悬挂小球的绝缘细线与竖直方向间的夹角为α，小球与金属板中心O 恰好在同一条水平线上，且距离为L.下列说法正确的是( )A ．＋Q 在小球处产生的场强为E 1＝kQ L 2B ．＋Q 在小球处产生的场强为E 1＝mgtan αqC ．＋q 在O 点产生的场强为E 2＝kq L 2D ．＋q 在O 点产生的场强为E 2＝mgtan αQ4、(多选)如图所示，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点．不计重力．下列说法正确的是()A．M带负电荷，N带正电荷B．M在b点的动能小于它在a点的动能C．N在d点的电势能等于它在e点的电势能D．N在从c点运动到d点的过程中克服电场力做功5、(双选)如图所示，电量和质量都相同的带正电粒子以不同的初速度通过A、B两板间的加速电场后飞出，不计重力的作用，则()A．它们通过加速电场所需的时间相等B．它们通过加速电场过程中动能的增量相等C．它们通过加速电场过程中速度的增量相等D．它们通过加速电场过程中电势能的减少量相等6、(多选)如图所示，一平行板电容器与电源E和电流表相连接，接通开关S，电源即给电容器充电，下列说法中正确的是()A．保持S接通，使两极板的面积错开一些(仍平行)，则两极板间的电场强度减小B．保持S接通，减小两极板间的距离，则电流表中有从左到右的电流流过C．断开S，增大两极板间的距离，则两极板间的电压增大D．断开S，在两极板间插入一块电介质板，则两极板间的电势差减小*7、两个半径为r的相同金属球带上异种电荷，已知q1＝3q2，两球心相距10r，其相互作用力大小为F1，现将两球接触后分开，再放回原处，这时两球间的相互作用力大小为F2，则()A．F2＝F1B．F2＝F1 3C．F2＞F13D．F2＜F13*8、(双选)如图甲所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，其速度—时间图像如图乙所示，则下列叙述正确的是()A．电场线方向由A指向BB．场强大小E A>E BC．Q在A的左侧且为负电荷D．Q可能为负电荷，也可能为正电荷*9、(双选)如图所示，在光滑的绝缘水平面上，把两个等量正电荷固定在正方形abcd的a、c两点，一质量为m带负电的光滑小球从b点由静止释放，下列说法正确的是()A．小球运动到d位置时速度不可能为零B．小球从b位置运动到d位置的过程中，加速度最大时速度一定最大C．小球从b位置运动到d位置的过程中，其电势能先减小后增大D．小球从b位置运动到d位置的过程中，电势能与动能之和始终保持不变*10、如图所示，以O点为圆心，以R＝0.20 m为半径的圆与坐标轴交点分别为a、b、c、d，该圆所在平面内有一匀强电场，场强方向与x轴正方向成θ＝60°角，已知a、b、c三点的电势分别为4 3 V、4 V、－4 3 V，则下列说法正确的是()A．该匀强电场的场强E＝40 3 V/mB．该匀强电场的场强E＝80 V/mC．d点的电势为－2 3 VD．d点的电势为－4 V*11、如图所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于两板间，恰好平衡．现用外力将P固定住，然后固定导线各接点，使两板均转过α角，如图虚线所示，再撤去外力，则P在两板间()A．保持静止B．水平向左做直线运动C．向右下方运动D．不知α角的值，无法确定P的运动状态12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)13、如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形所在平面．现将电荷量为10－8C的正点电荷从A点移到B点，电场力做功为3×10－6 J，将另一电荷量为10－8 C的负点电荷从A点移到C点，克服电场力做功为3×10－6 J.(1)U AB、U AC、U BC各为多少？(2)画出电场线方向；(3)若AB边长为2 3 cm，求电场强度．（高二）物理教科版选修3—1第1章静电场含答案教科版选修3—1第一章静电场1、(双选)如图所示，A、B是被绝缘支架分别架起的两金属球，并相隔一定距离，其中A带正电，B不带电，则以下说法中正确的是()A．导体B将带负电B．导体B左端出现负电荷，右端出现正电荷，并且电荷量大小相等C．若A不动，将B沿图中虚线分开，则两边的电荷量大小可能不等D．只要A与B不接触，B的总电荷量总是为零BD[由于静电感应，导体B左端带负电，右端带正电，导体总电荷量为零，故A错误，D正确．B的左端感应出负电荷，右端出现正电荷，电荷量的大小相等，故B正确．若A不动，将B沿图中虚线分开，则两边的电荷量大小相等，与划分的位置无关，故C 错误．]2、由库仑定律可知，真空中两个静止的点电荷，带电量分别为q 1和q 2，其间距为r 时，它们之间相互作用力的大小为F ＝k q 1q 2r 2，式中k 为静电力常量．若用国际单位制的基本单位表示，k 的单位应为( )A ．kg·A 2·m 3B ．kg·A －2·m 3·s －4C ．kg·m 2·C －2D ．N·m 2·A －2B [由公式F ＝k q 1q 2r 2得，k ＝Fr 2q 1q 2，故k 的单位为N·m 2C 2，又由公式q ＝It 得1 C ＝1 A·s ，由F ＝ma 可知1 N ＝1 kg·m·s －2，故1N·m 2C 2＝1 kg·A －2·m 3·s －4，选项B正确．]3、(双选)如图所示，金属板带电量为＋Q ，质量为m 的金属小球带电量为＋q ，当小球静止后，悬挂小球的绝缘细线与竖直方向间的夹角为α，小球与金属板中心O 恰好在同一条水平线上，且距离为L.下列说法正确的是( )A ．＋Q 在小球处产生的场强为E 1＝kQ L 2B ．＋Q 在小球处产生的场强为E 1＝mgtan αqC ．＋q 在O 点产生的场强为E 2＝kq L 2D ．＋q 在O 点产生的场强为E 2＝mgtan αQBC [金属板不能看作点电荷，在小球处产生的场强不能用E ＝kQ r 2计算，故A错误；根据小球处于平衡得小球受电场力F ＝mgtan α，由E ＝F q 得：E 1＝mgtan αq ，B 正确；小球可看作点电荷，在O 点产生的场强E 2＝kq L 2，C 正确；根据牛顿第三定律知金属板受到小球的电场力大小为F ＝mgtan α，但金属板不能看作试探电荷，故不能用E ＝F Q 求场强，D 错误．]4、(多选)如图所示，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点．不计重力．下列说法正确的是()A．M带负电荷，N带正电荷B．M在b点的动能小于它在a点的动能C．N在d点的电势能等于它在e点的电势能D．N在从c点运动到d点的过程中克服电场力做功ABC[由图中带电粒子M和N先后在电场中运动的轨迹可知，粒子M受到引力作用所以带负电，粒子N受到斥力作用所以带正电，选项A正确；由于a点比b点更靠近带正电的点电荷，所以粒子M由a点运动到b点的过程中粒子要克服电场力做功，动能减小，选项B正确；d点和e点在同一个等势面上，所以N在d点的电势能等于它在e点的电势能，选项C正确；粒子N带正电，从c点运动到d点的过程中电场力做正功，选项D错误．]5、(双选)如图所示，电量和质量都相同的带正电粒子以不同的初速度通过A、B两板间的加速电场后飞出，不计重力的作用，则()A．它们通过加速电场所需的时间相等B．它们通过加速电场过程中动能的增量相等C．它们通过加速电场过程中速度的增量相等D．它们通过加速电场过程中电势能的减少量相等BD[由动能定理知qU＝ΔE k，因两粒子电荷量相同，故ΔE k相同，B项正确．由牛顿第二定律得a＝Uqmd，由v-t图像知位移相同，初速度大的用的时间短，A项错误；Δv＝aΔt，时间不相等，故速度增量不相等，C项错误；电场力做功都是qU，故电势能减少量相等，D项正确．]6、(多选)如图所示，一平行板电容器与电源E和电流表相连接，接通开关S，电源即给电容器充电，下列说法中正确的是()A．保持S接通，使两极板的面积错开一些(仍平行)，则两极板间的电场强度减小B．保持S接通，减小两极板间的距离，则电流表中有从左到右的电流流过C．断开S，增大两极板间的距离，则两极板间的电压增大D．断开S，在两极板间插入一块电介质板，则两极板间的电势差减小BCD[先明确物理量C、Q、U、E中保持不变的量，再依据物理公式来讨论．保持开关S接通，电容器上电压U保持不变，正对面积S减小时，由E＝Ud可知U和d都不变，则场强E不变，A错误．减小距离d时，由C∝1d可知电容C增大，因为开关S接通U不变，由Q＝CU得电荷量Q将增大，故电容器充电，电路中有充电电流，B正确．断开开关S后，电容器的电荷量Q保持不变，当d增大时电容C减小，由C＝QU可得电压U将增大，C正确．插入电介质，εr增大，电容C增大，因为断开S后Q不变，由C＝QU知电压U将减小，D正确．]*7、两个半径为r的相同金属球带上异种电荷，已知q1＝3q2，两球心相距10r，其相互作用力大小为F1，现将两球接触后分开，再放回原处，这时两球间的相互作用力大小为F2，则()A．F2＝F1B．F2＝F1 3C．F2＞F13D．F2＜F13D [根据题意，两球接触后分开，每个球的带电荷量应是q2.由于同种电荷相互排斥，异种电荷相互吸引，当两球带异种电荷时，由于电荷间的吸引，电荷在金属球表面不再均匀分布，两球表面所带电荷的“等效中心”位置之间的距离必定小于10r，如图甲所示．甲应用库仑定律，则F1＞k q1q210r2＝k3q22100r2.同理，当两球带同种电荷时，两球表面所带电荷的“等效中心”位置之间的距离必定大于10r，如图乙所示．乙则F2<kq2210r2＝kq22100r2.因此F2必小于13F1，故应选D.]*8、(双选)如图甲所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，其速度—时间图像如图乙所示，则下列叙述正确的是()A．电场线方向由A指向BB．场强大小E A>E BC．Q在A的左侧且为负电荷D．Q可能为负电荷，也可能为正电荷BC[由于A到B的过程中速度增加，根据动能定理可知，电场力对负电荷做正功，所以电场线的方向由B指向A，A错误；由图乙可知，电荷做加速度减小的加速运动，所以由A运动到B的过程中，由牛顿第二定律可知，电场力在减小，由F＝Eq知，E在减小，所以E A>E B，B正确；由以上分析知Q在A的左侧且为负电荷，C正确，D错误．]*9、(双选)如图所示，在光滑的绝缘水平面上，把两个等量正电荷固定在正方形abcd的a、c两点，一质量为m带负电的光滑小球从b点由静止释放，下列说法正确的是()A．小球运动到d位置时速度不可能为零B．小球从b位置运动到d位置的过程中，加速度最大时速度一定最大C．小球从b位置运动到d位置的过程中，其电势能先减小后增大D．小球从b位置运动到d位置的过程中，电势能与动能之和始终保持不变CD[由b到bd连线的中点O的过程中，电场力做正功，电势能减小，由O到d电场力做负功，电势能增加，因此到达d点的速度等于b点的速度，故A错误．由等量正电荷连线的中垂线上电场分布可知：ac的连线与中垂线的交点处场强为0，电场线的方向指向两边，由于负电荷受到的电场力跟电场线的方向相反，所以负电荷受到的电场力始终指向ac的连线与中垂线的交点．但中垂线上场强的大小：从中点到两侧场强先增大再减小，所以小球所受的电场力从中点到两侧先增大再减小，加速度最大的点不在O点，速度最大的点在O 点，故B错误．由等量正电荷的电场分布可知，在两电荷连线的中垂线上O点的电势最高，沿电场线电势越来越低，所以从b到d，电势是先增大后减小，负电荷的电势能先减小后增大，故C正确．由于只有电场力做功，所以只有电势能与动能的相互转化，电势能和动能之和不变，故D正确．故选C、D.]*10、如图所示，以O点为圆心，以R＝0.20 m为半径的圆与坐标轴交点分别为a、b、c、d，该圆所在平面内有一匀强电场，场强方向与x轴正方向成θ＝60°角，已知a、b、c三点的电势分别为4 3 V、4 V、－4 3 V，则下列说法正确的是()A．该匀强电场的场强E＝40 3 V/mB．该匀强电场的场强E＝80 V/mC．d点的电势为－2 3 VD．d点的电势为－4 VD[在匀强电场中，平行等长的线段两端的电势差相等，有U bc＝U ad，得φd＝－4 V，选项C错误，D正确；同理得O点电势为零，又U ao＝ERsin θ，得E＝40 V/m，选项A、B错误．]*11、如图所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于两板间，恰好平衡．现用外力将P固定住，然后固定导线各接点，使两板均转过α角，如图虚线所示，再撤去外力，则P在两板间()A．保持静止B．水平向左做直线运动C．向右下方运动D．不知α角的值，无法确定P的运动状态B[设原来两板间距为d，电势差为U，则qE＝mg，当板转过α角时两板间距d′＝dcos α，E′＝Ud′＝Ecos α，此时电场力F′＝qE′＝qEcos α，其方向斜向上，其竖直分力F＝F′cosα＝qE＝mg，故竖直方向上合力为零，则P水平向左做匀加速直线运动．]12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)解析：在球壳上与小圆孔相对的小圆面的电荷量q′≈πr24πR2Q＝r24R2Q.根据库仑定律，它对球心的点电荷＋q的作用力大小F＝kq′qR2＝kr24R2QqR2＝kqQr24R4，其方向由球心指向小圆孔中心．答案：kqQr24R4由球心指向小圆孔中心13、如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形所在平面．现将电荷量为10－8C的正点电荷从A点移到B点，电场力做功为3×10－6 J，将另一电荷量为10－8 C的负点电荷从A点移到C点，克服电场力做功为3×10－6 J.(1)U AB、U AC、U BC各为多少？(2)画出电场线方向；(3)若AB边长为2 3 cm，求电场强度．解析：(1)正点电荷从A点移到B点时，电场力做正功，故A点电势高于B点，可求得U AB＝Wq＝3×10－610－8V＝300 V，负点电荷从A点移到C点，电场力做负功，A点电势高于C点，可求得U AC＝W′q′＝－3×10－6－1×10－8V＝300 V．因此B、C 两点电势相等，故U BC＝0.(2)由于匀强电场中的等势线是一簇平行直线，因此BC为一条等势线，故电场线方向垂直于BC，设D为直线BC的中点，则场强方向为由A指向D，如图所示．(3)直线AB在场强方向的距离d等于线段AD的长度，故由匀强电场中电势差与场强的关系式可得E＝U ABd＝30023×10－2×cos 30°V/m＝1×104 V/m.答案：(1)300 V300 V0(2)见解析图(3)1×104 V/m。
第3节电场__电场强度和电场线1．电场是电荷周围存在的一种特殊物质，它对放入其中的电荷有力的作用。
2．电场强度是用来描述电场的力的性质的物理量，其定义式为E＝F q。
3．电场强度是矢量，电场中某点的电场强度的方向规定为正电荷在该点所受的静电力的方向。
4．电场线是为了形象描述电场而引入的假想的线，是由英国物理学家法拉第首先提出的。
其疏密程度表示电场的强弱，其每点的切线方向表示该点的电场强度的方向。
5．匀强电场中各点电场强度的大小相等、方向相同，其电场线是间隔相等的平行直线。
一、电场1．电场的概念与基本性质2．电场力电场对电荷的作用力。
3．静电场静止电荷周围产生的电场。
二、电场强度1．检验电荷和场源电荷 (1)检验电荷(2)场源电荷如果电场是由某个带电体激发产生的，那么该带电体所带的电荷称为场源电荷或源电荷。
2．电场强度(1)定义：放入电场中某处的检验电荷受到的电场力跟它的电荷量的比值。
(2)公式：E ＝Fq 。
(3)单位：牛每库，符号N/C 。
(4)方向：电场强度是矢量，规定某点电场强度的方向跟正电荷在该点所受的静电力的方向相同。
负电荷在电场中某点所受的静电力的方向跟该点电场强度的方向相反。
3．真空中点电荷的场强 (1)大小：E ＝k Qr 2。
(2)方向①正点电荷：某点P 的场强方向沿着二者连线背离正电荷，如图1-3-1甲所示。
图1-3-1②负点电荷：某点P 的场强方向沿着二者连线指向负电荷，如图乙所示。
三、电场线 1．概念电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度方向。
2．特点(1)曲线上切线方向表示该点的场强方向。
(2)起始于正电荷(或无穷远)终止于负电荷(或无穷远)，电场线不闭合。
(3)任意两条电场线不相交。
(4)电场线的疏密表示场强的强弱。
(5)电场线是为了形象描述电场而假想的曲线，实际并不存在。
3．几种常见典型电场的电场线1．自主思考——判一判(1)在电场中的电荷，不论是静止的还是运动的，都受到电场力的作用。
课后练习一第10讲库仑定律和场强1.如图1-15所示，用一根跟毛皮摩擦过的硬橡胶棒，靠近不带电验电器的金属小球a，然后用手指瞬间接触一下金属杆c后拿开橡胶棒，这时验电器小球A和金箔b的带电情况是（）A．a带正电，b带负电B．a带负电，b带正电C．a、b均带正电D．a、b均不带电答案：Ｃ详解：毛皮摩擦过的橡胶棒带负电，靠近小球a,会在球上感应出正电荷，而负电荷就远离棒，到了金属杆c上。
此时用手指触碰c，会把杆上的负电荷转移走，于是整个验电器就带正电了。
球带正电，金箔也带正电。
2.如图1-4所示，真空中两个自由的点电荷A和B，分别带有-Q和+4Q的电荷，现放入第三个点电荷C，使点电荷A、B、C都处于平衡，则点电荷C应放在什么区域？点电荷C带什么电？答案：应该放入一个“+”电荷，并且放在A的左边。
详解：首先电荷不可能放中间，否则该电荷必受到两个同方向的力。
电荷放在右边也不可能，本身B处电荷电荷量就大，如果离它更近，必然是受到的两个电场力大小不一。
因此要放在A左边，并且只能是带正电才可行，因为如果带负电，AB两处电荷不可能平衡。
3.将一定量的电荷Q，分成电荷量q、q＇的两个点电荷，为使这两个点电荷相距r时，它们之间有最大的相互作用力，则q值应为______。
答案：详解：二者相互作用力就是看乘积的大小了。
数学上有如下规律，两个正数和一定，必然在二者相等时积最大。
于是答案是。
4.两个点电荷甲和乙同处于真空中．（1）甲的电荷量是乙的4倍，则甲对乙的作用力是乙对甲的作用力的______倍．（2）若把每个电荷的电荷量都增加为原来的2倍，那么它们之间的相互作用力变为原来的______倍；（3）保持原电荷电荷量不变，将距离增为原来的3倍，那么它们之间的相互作用力变为原来的______倍；（4）保持其中一电荷的电荷量不变，另一个电荷的电荷量变为原来的4倍，为保持相互作用力不变，则它们之间的距离应变为原来的______倍；（5）把每个电荷的电荷都增大为原来的4倍，那么它们之间的距离必须变为原来的______倍，才能使其间的相互作用力不变。

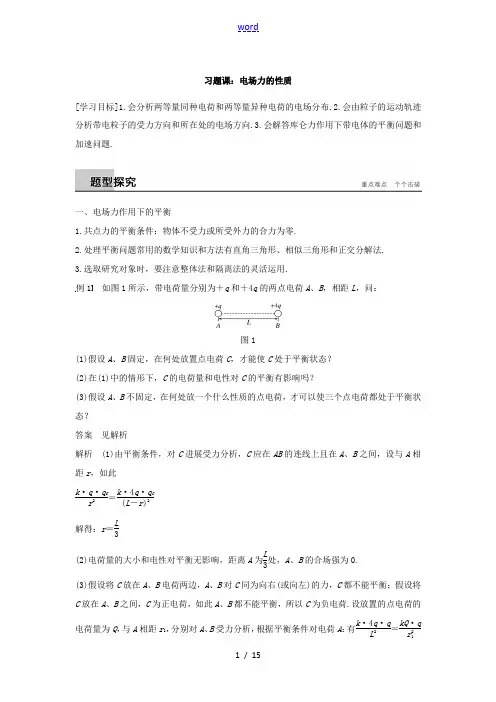

习题课：电场力的性质[学习目标]1.会分析两等量同种电荷和两等量异种电荷的电场分布.2.会由粒子的运动轨迹分析带电粒子的受力方向和所在处的电场方向.3.会解答库仑力作用下带电体的平衡问题和加速问题.一、电场力作用下的平衡1.共点力的平衡条件：物体不受力或所受外力的合力为零.2.处理平衡问题常用的数学知识和方法有直角三角形、相似三角形和正交分解法.3.选取研究对象时，要注意整体法和隔离法的灵活运用.例1 如图1所示，带电荷量分别为＋q 和＋4q 的两点电荷A 、B ，相距L ，问：图1(1)假设A 、B 固定，在何处放置点电荷C ，才能使C 处于平衡状态？(2)在(1)中的情形下，C 的电荷量和电性对C 的平衡有影响吗？(3)假设A 、B 不固定，在何处放一个什么性质的点电荷，才可以使三个点电荷都处于平衡状态？答案 见解析解析 (1)由平衡条件，对C 进展受力分析，C 应在AB 的连线上且在A 、B 之间，设与A 相距r ，如此k ·q ·q C r 2＝k ·4q ·q C (L －r )2 解得：r ＝L 3(2)电荷量的大小和电性对平衡无影响，距离A 为L 3处，A 、B 的合场强为0. (3)假设将C 放在A 、B 电荷两边，A 、B 对C 同为向右(或向左)的力，C 都不能平衡；假设将C 放在A 、B 之间，C 为正电荷，如此A 、B 都不能平衡，所以C 为负电荷.设放置的点电荷的电荷量为Q ，与A 相距r 1，分别对A 、B 受力分析，根据平衡条件对电荷A ：有k ·4q ·q L 2＝kQ ·q r 21对电荷B ：有k ·4q ·q L 2＝kQ ·4q (L －r 1)2 联立可得：r 1＝L 3，Q ＝49q (负电荷) 即应在AB 连线上且在A 的右边，距A 点电荷L 3处放置一个电荷量为49q 的负电荷.1.同一直线上的三个自由点电荷都处于平衡状态时，每个电荷受到的合力均为零，根据平衡方程可得，电荷间的关系为：“两同夹异〞、“两大夹小〞、“近小远大〞.2.对于三个自由电荷的平衡问题，只需对其中两个电荷列平衡方程，不必对第三个电荷列平衡方程.例2 如图2所示，真空中两个一样的小球带有等量同种电荷，质量均为m ，分别用绝缘细线悬挂于绝缘天花板上同一点，平衡时，B 球偏离竖直方向θ角，A 球竖直且与墙壁接触，此时A 、B 两球位于同一高度且相距L .求：图2(1)每个小球带的电荷量q ；(2)B 球所受绳的拉力T ；(3)墙壁对A 球的弹力N .答案 (1)L mg tan θk (2)mg cos θ(3)mg tan θ 解析 (1)对B 球受力分析如下列图：B 球受三个力且处于平衡状态，其中重力与库仑力的合力大小等于绳子拉力的大小，方向与绳子拉力方向相反，由图可知：F ＝mg tan θ＝kq 2L2，① 解得：q ＝L mg tan θk(2)由B 球的受力分析知，T ＝mg cos θ. ②(3)分析A 球的受力情况知N ＝F ＝k q 2L2③ 结合①得N ＝mg tan θ.二、两等量点电荷周围的电场(1)等量同号点电荷的电场(电场线分布如图3)：①两点电荷连线上，中点O 处场强为零，向两侧场强逐渐增大.②两点电荷连线中垂线上由中点O 到无限远，场强先变大后变小.(2)等量异号点电荷的电场(电场线分布如图4)：①两点电荷连线上，沿电场线方向场强先变小再变大，中点处场强最小.②两点电荷连线的中垂线上电场强度方向都一样，总与中垂线垂直且指向负点电荷一侧.沿中垂线从中点到无限远处，场强一直减小，中点处场强最大.图3 图4例3 两个带等量正电荷的点电荷，O 点为两电荷连线的中点，a 点在连线的中垂线上，假设在a 点由静止释放一个电子，如图5所示，关于电子的运动，如下说法正确的答案是()图5A.电子在从a 向O 运动的过程中，加速度越来越大，速度越来越大B.电子在从a 向O 运动的过程中，加速度越来越小，速度越来越大C.电子运动到O 时，加速度为零，速度最大D.电子通过O 后，速度越来越小，加速度越来越大，一直到速度为零答案 C解析 带等量正电荷的两点电荷连线的中垂线上，中点O 处的场强为零，向中垂线的两边先变大，达到一个最大值后，再逐渐减小到零.但a 点与最大场强点的位置关系不能确定，当a 点在最大场强点的上方时，电子在从a 点向O 点运动的过程中，加速度先增大后减小；当a 点在最大场强点的下方时，电子的加速度如此一直减小，故A 、B 错误；但不论a 点的位置如何，电子在向O 点运动的过程中，都在做加速运动，所以电子的速度一直增加，当达到O 点时，加速度为零，速度达到最大值，C 正确；通过O 点后，电子的运动方向与场强的方向一样，与所受电场力方向相反，故电子做减速运动，由能量守恒定律得，当电子运动到与a 点关于O 点对称的b 点时，电子的速度为零.同样因b 点与最大场强的位置关系不能确定，故加速度大小的变化不能确定，D 错误.针对训练 如图6所示为两个固定在同一水平面上的点电荷，距离为d ，电荷量分别为＋Q 和－Q .在它们的水平中垂线上固定一根长为L 、内壁光滑的绝缘细管，有一电荷量为＋q 的小球以初速度v 0从管口射入，如此小球()图6A.速度先增大后减小B.受到的库仑力先做负功后做正功C.受到的库仑力最大值为8k d2 D.管壁对小球的弹力最大值为4k d2 答案 C解析 由等量的异种电荷形成的电场特点，根据小球的受力情况可知在细管内运动时，合力为重力，小球速度一直增大，A 错误；库仑力水平向右，不做功，B 错误；在连线中点处库仑力最大，F ＝k ⎝ ⎛⎭⎪⎫d 22＋k ⎝ ⎛⎭⎪⎫d 22＝8k d 2，C 正确；管壁对小球的弹力与库仑力是平衡力，所以最大值为8k d2，D 错误. 三、电场线与带电粒子运动轨迹的综合分析例4 如图7所示，实线为不知方向的三条电场线，从电场中M 点以一样速度垂直于电场线方向飞出a 、b 两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示.如此()图7A.a 一定带正电，b 一定带负电B.a 的速度将减小，b 的速度将增加C.a 的加速度将减小，b 的加速度将增加D.两个粒子的动能，一个增大一个减小答案 C解析 带电粒子做曲线运动，所受力的方向指向轨迹的内侧，由于电场线的方向未知，所以粒子带电性质不确定，故A 错误；从图中轨迹变化来看，速度与力方向的夹角小于90°，所以电场力都做正功，动能都增大，速度都增大，故B 、D 错误.电场线密的地方电场强度大，电场线疏的地方电场强度小，所以a 受力减小，加速度减小，b 受力增大，加速度增大，故C 正确.1.合力方向与速度方向：合力指向轨迹曲线的内侧，速度方向沿轨迹的切线方向.2.分析方法：由轨迹的弯曲情况结合电场线确定电场力的方向；由电场力和电场线的方向可判断电荷的正负；由电场线的疏密程度可确定电场力的大小，再根据牛顿第二定律F ＝ma 可判断电荷加速度的大小.四、电场中的动力学问题例5 如图8所示，光滑斜面(足够长)倾角为37°，一带正电的小物块质量为m ，电荷量为q ，置于斜面上，当沿水平方向加如下列图的匀强电场时，带电小物块恰好静止在斜面上，从某时刻开始，电场强度变化为原来的12，(sin37°＝0.6，cos37°＝0.8，g ＝10m/s 2)求：图8(1)原来的电场强度；(2)小物块运动的加速度；(3)小物块2s 末的速度和2s 内的位移.答案 (1)3mg 4q(2)3m/s 2，方向沿斜面向下 (3)6m/s6m解析 (1)对小物块受力分析如下列图，小物块静止于斜面上，如此mg sin37°＝qE cos37°，E ＝mg ta n37°q ＝3mg 4q. (2)当场强变为原来的12时，小物块受到的合外力F 合＝mg sin37°－12qE cos37°＝0.3mg ，又F 合＝ma ，所以a ＝3m/s 2，方向沿斜面向下.(3)由运动学公式v ＝at ＝3×2m/s ＝6 m/sx ＝12at 2＝12×3×22m ＝6m.1.(多项选择)如图9所示，质量分别为m 1、m 2，电荷量分别为q 1、q 2的两小球，分别用绝缘轻丝线悬挂起来，两丝线与竖直方向的夹角分别为α和β(α＞β)，两小球恰在同一水平线上，那么()图9A.两球一定带异种电荷B.q 1一定大于q 2C.m 1一定小于m 2D.m 1所受的库仑力一定大于m 2所受的库仑力答案 AC解析 由于两带电小球相互吸引，所以一定带异种电荷，选项A 正确.根据平衡条件可得两球之间的库仑力F ＝m 1g tan α＝m 2g tan β，因α＞β，所以m 1g ＜m 2g ，即m 1＜m 2，选项C 正确.2.如图10所示，光滑绝缘水平面上有三个带电小球A、B、C(可视为点电荷)，三小球在一条直线上均处于静止状态，如此以下判断正确的答案是()图10A.A对B的电场力一定是引力B.A对B的电场力可能是斥力C.A的电荷量可能比B少D.C的电荷量一定比B少答案 A解析三小球在一条直线上处于静止状态，如此A、C一定是同种电荷，A、B一定是异种电荷，即“两同夹异〞，另外，A和C的电荷量一定大于B的电荷量，即“两大夹小〞，选项A正确.3.(多项选择)如图11所示，带箭头的线表示某一电场中的电场线的分布情况.一带电粒子在电场中运动的轨迹如图中虚线所示.假设不考虑其他力，如此如下判断中正确的答案是()图11A.假设粒子是从A运动到B，如此粒子带正电；假设粒子是从B运动到A，如此粒子带负电B.不论粒子是从A运动到B，还是从B运动到A，粒子必带负电C.假设粒子是从B运动到A，如此其加速度减小D.假设粒子是从B运动到A，如此其速度减小答案BC解析根据做曲线运动的物体所受合外力指向曲线内侧可知粒子所受电场力与电场线的方向相反，所以不论粒子是从A运动到B，还是从B运动到A，粒子必带负电，故A错误，B 正确；电场线密的地方电场强度大，所以粒子在B点受到的电场力大，在B点时的加速度较大.假设粒子是从B运动到A，如此其加速度减小，故C正确；从B到A过程中电场力与速度方向成锐角，即做正功，动能增大，速度增大，故D错误.应当选B、C.一、选择题(1～5题为单项选择题，6～9题为多项选择题)1.两个等量点电荷P、Q在真空中产生的电场线(方向未画出)如图1所示，一电子在A、B 两点所受的电场力分别为F A和F B，如此它们的大小关系为()图1A.F A＝F BB.F A＞F BC.F A＜F BD.无法确定答案 B解析从电场线的疏密判断，A点的电场强度比B点的电场强度大，故E A＞E B.根据电场力F ＝qE知，F A＞F B，故B正确，A、C、D错误.2.如图2所示的电场中，虚线为某带电粒子只在电场力作用下的运动轨迹，a、b、c是轨迹上的三个点，如此()图2A.粒子一定带负电B.粒子一定是从a点运动到b点C.粒子在c点的加速度一定大于在b点的加速度D.粒子在电场中c点的速度一定大于在a点的速度答案 C解析做曲线运动的物体，合力指向运动轨迹的内侧，由此可知，带电粒子受到的电场力的方向为沿着电场线向左，所以粒子带正电，A错；粒子不一定是从a点沿轨迹运动到b点，也可能是从b点沿轨迹运动到a点，B错误；由电场线的分布可知，电场线在c点的受力较大，加速度一定大于在b点的加速度，C正确；粒子从c到a的过程，电场力与速度成锐角，所以粒子做加速运动，在c 点的速度一定小于在a 点的速度，D 错误；应当选C.3.如图3所示，光滑绝缘的水平面上的P 点固定一个带正电的点电荷，在它的右侧N 点由静止开始释放一个也带正电的小球(可视为质点)，以向右为正方向，如下选项中能反映小球运动速度随时间变化规律的是()图3答案 B解析 N 点的小球释放后，受到向右的库仑力作用，开始向右运动，根据库仑定律F ＝k q 1q 2r 2可得，随着两者之间的距离的增大，小球受到的库仑力在减小，根据牛顿第二定律a ＝F m可得，小球做加速度减小的加速直线运动，应当选项B 正确.4.相距为L 的点电荷A 、B 带电荷量分别为＋4q 和－q ，如图4所示，今引入第三个点电荷C ，使三个点电荷都处于平衡状态，如此C 的电荷量和放置的位置是()图4A.－q ，在A 左侧距A 为L 处B.－2q ，在A 左侧距A 为L2处 C.＋4q ，在B 右侧距B 为L 处D.＋2q ，在B 右侧距B 为3L 2处 答案 C解析 A 、B 、C 三个电荷要平衡，必须三个电荷在一条直线上，外侧二个电荷相互排斥，中间电荷吸引外侧两个电荷，所以外侧两个电荷距离大，要平衡中间电荷的引力，必须外侧电荷电量大，中间电荷电量小，所以C 必须带正电，在B 的右侧.设C 所在位置与B 的距离为r ，如此C 所在位置与A 的距离为L ＋r ，要能处于平衡状态，所以A 对C 的电场力大小等于B 对C 的电场力大小，设C 的电量为Q .如此有：k 4q ·Q (L ＋r )2＝k r 2，解得r ＝L .对点电荷A ，其受力也平衡，如此：k 4q ·Q (L ＋r )2＝k 4q ·q L 2，解得：Q ＝4q ，即C 带正电，电荷量为4q ，在B 的右侧距B 为L 处.5.直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图5.M 、N 两点各固定一负点电荷，一电荷量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零.静电力常量用k 表示.假设将该正点电荷移到G 点，如此H 点处场强的大小和方向分别为()图5A.3kQ 4a2，沿y 轴正向 B.3kQ 4a 2，沿y 轴负向 C.5kQ 4a2，沿y 轴正向 D.5kQ 4a 2，沿y 轴负向 答案 B解析 因正电荷Q 在O 点时，G 点的场强为零，如此可知两负电荷在G 点形成的电场的合场强与正电荷Q 在G 点产生的场强等大反向，大小为E 合＝k Q a 2；假设将正电荷移到G 点，如此正电荷在H 点的场强为E 1＝k Q (2a )2＝kQ4a2，因两负电荷在G 点的合场强与在H 点的合场强等大反向，如此H 点的合场强为E ＝E 合－E 1＝3kQ 4a2，方向沿y 轴负向，应当选B. 6.如图6所示，金属板带电荷量为＋Q ，质量为m 的金属小球带电荷量为＋q ，当小球静止后，悬挂小球的绝缘细线与竖直方向间的夹角为α，小球与金属板中心O 恰好在同一条水平线上，且距离为L .如下说法正确的答案是()图6A.＋Q 在小球处产生的场强为E 1＝kQ L2 B.＋Q 在小球处产生的场强为E 1＝mg tan αqC.＋q 在O 点产生的场强为E 2＝kq L2 D.＋q 在O 点产生的场强为E 2＝mg tan αQ答案 BC解析 金属板不能看作点电荷，在小球处产生的场强不能用E ＝kQ r2计算，故A 错误；根据小球受力平衡得小球受电场力F ＝mg tan α，由E ＝F q 得：E 1＝mg tan αq，B 正确；小球可看作点电荷，在O 点产生的场强E 2＝kq L2，C 正确；根据牛顿第三定律知金属板受到小球的电场力大小为F ＝mg tan α，但金属板不能看作试探电荷，故不能用E ＝F q求场强，D 错误.应当选B 、C.7.如图7所示，在真空中等量异种点电荷形成的电场中：O 是电荷连线的中点，C 、D 是连线中垂线上关于O 对称的两点，A 、B 是连线延长线上的两点，且到正、负电荷的距离均等于两电荷间距的一半.如此以下结论正确的答案是()图7A.B 、C 两点场强方向相反B.A 、B 两点场强一样C.C 、O 、D 三点比拟，O 点场强最弱D.A 、O 、B 三点比拟，O 点场强最弱答案AB8.如图8所示，a、b两点处分别固定有等量异种点电荷＋Q和－Q，c是线段ab的中点，d 是ac的中点，e是ab的垂直平分线上的一点，将一个正点电荷先后放在d、c、e点，它所受的电场力分别为F d、F c、F e，如此如下说法中正确的答案是()图8A.F d、F c、F e的方向都是水平向右B.F d、F c的方向水平向右，F e的方向竖直向上C.F d＝F c＞F eD.F d＞F c＞F e答案AD解析根据场强叠加原理，等量异种点电荷连线与中垂线上的电场线分布如下列图，d、c、e三点场强方向都是水平向右，正点电荷在各点受电场力方向与场强方向一样，故A 正确，B错误；连线上场强由a到b先减小后增大，中垂线上场强由O到无穷远处逐渐减小，因此O点场强是连线上最小的(但不为0)，是中垂线上最大的，故F d>F c>F e，故C错误，D 正确.9.如图9所示，A、B两点固定两个等量正点电荷，在A、B连线的中点C处放一点电荷(不计重力).假设给该点电荷一个初速度，方向与AB连线垂直，如此该点电荷可能的运动情况为()图9A.往复直线运动B.匀变速直线运动C.加速度不断减小，速度不断增大的直线运动D.加速度先增大后减小，速度不断增大的直线运动答案AD解析假设该点电荷为正电荷，给它初速度，将沿两电荷的中轴线运动，向上运动的过程中，受到电场力的合力先增大后减小，合力方向沿中轴线向上，所以该电荷向上做加速度先增大后减小，速度不断增大的直线运动.假设该电荷为负电荷，受到电场力的合力沿轴线向下，向上做减速运动，当速度为0后，又返回做加速运动，在两点电荷连线以下做减速运动，减到速度为零，又返回做加速运动，所以电荷做往复直线运动.故A、D正确，B、C错误.二、非选择题10.如图10所示，用一条绝缘轻绳悬挂一个带电小球，小球质量为1.0×10－2kg，所带电荷量为＋2.0×10－8C.现加一水平方向的匀强电场，平衡时绝缘绳与竖直线成30°角，绳长L ＝0.2m，求：(重力加速度g的大小取10m/s2)图10(1)这个匀强电场的电场强度大小.(2)突然剪断轻绳，小球做什么运动？加速度大小和方向如何？答案(1)36×107N/C(2)做初速度为0的匀加速直线运动2033m/s2与绳子拉力方向相反解析(1)根据共点力平衡得，qE＝mg tan30°解得E＝36×107N/C.(2)突然剪断轻绳，小球受重力和电场力，初速度为零，做匀加速直线运动.F合＝mgcos30°＝ma,a＝2033m/s2加速度方向与绳子拉力方向相反.11.如图11所示，把一个倾角为θ的绝缘斜面固定在匀强电场中，电场方向水平向右，电场强度大小为E，有一质量为m、带电荷量为＋q的物体，以初速度v0从A端滑上斜面恰好能沿斜面匀速运动，求物体与斜面间的动摩擦因数.图11答案qE cos θ－mg sin θmg cos θ＋qE sin θ解析 物体受力情况如下列图，将各力沿斜面和垂直斜面两个方向进展正交分解，如此沿斜面方向上：f ＋mg sin θ＝qE cos θ① 垂直斜面方向上：mg cos θ＋qE sin θ＝N ② 其中f ＝μN ③由①②③解得：μ＝qE cos θ－mg sin θmg cos θ＋qE sin θ.12.如图12所示，有一水平向左的匀强电场，场强为E ＝1.25×104N/C ，一根长L ＝1.5 m 、与水平方向的夹角θ＝37°的光滑绝缘细直杆MN 固定在电场中，杆的下端M 固定一个带电小球A ，电荷量Q ＝＋4.5×10－6C ；另一带电小球B 穿在杆上可自由滑动，电荷量q ＝＋1.0×10－6C ，质量m ＝1.0×10－2 kg.将小球B 从杆的上端N 静止释放，小球B 开始运动.(静电力常量k ＝9.0×109N·m 2/C 2，取g ＝10m/s 2，sin37°＝0.6，cos37°＝0.8)求：图12(1)小球B 开始运动时的加速度为多大？(2)小球B 的速度最大时，与M 端的距离r 为多大？ 答案 (1)3.2m/s 2(2)0.9m解析 (1)如下列图，开始运动时小球B 受重力、库仑力、杆的弹力和电场力，沿杆方向运动，由牛顿第二定律得mg sin θ－k L 2－qE cos θ＝ma .解得：a ＝g sin θ－k L 2m －qE cos θm，代入数据解得：a＝3.2m/s2.(2)小球B速度最大时合力为零，即mg sinθ－kr2－qE cosθ＝0,解得：r＝kmg sinθ－qE cosθ，代入数据解得：r＝0.9m.。
（高二）物理教科版选修3—1第2章直流电路含答案教科版选修3—1第二章直流电路1、如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I.图线上点A的坐标为(U1、I1)，过点A的切线与纵轴交点的纵坐标为I2，小灯泡两端的电压为U1时，电阻等于()A．I1U1B．U1I1C．U1I2D．U1I1－I22、白炽灯的灯丝是由钨制成的，下列说法中正确的是()A．由于白炽灯正常工作时的灯丝和未接入电路时的灯丝是同一个导体，故两种情况下电阻相同B．白炽灯正常工作时灯丝电阻大于未接入电路时灯丝电阻C．白炽灯正常工作时灯丝电阻小于未接入电路时灯丝电阻D．条件不足，不能确定3、如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200 μA，已测得它的内阻为495.0 Ω，图中电阻箱读数为5.0 Ω，现将M、N接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知()A．M、N两端的电压为1 mVB．M、N两端的电压为100 mVC．流过M、N的电流为2 μAD．流过M、N的电流为20 mA4、如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A．的读数变大，的读数变小B．的读数变大，的读数变大C．的读数变小，的读数变小D．的读数变小，的读数变大5、一只电饭煲和一台洗衣机并联接在输出电压为220 V的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A，通过洗衣机电动机的电流是0.50 A，则下列说法中正确的是()A．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB．电饭煲消耗的电功率为1 555 W，洗衣机电动机消耗的电功率为155.5 W C．1 min内电饭煲消耗的电能为6.6×104 J，洗衣机电动机消耗的电能为6.6×103 JD．电饭煲发热功率是洗衣机电动机发热功率的10倍6、如图所示为三个基本逻辑电路的符号，A输入端全为“1”，B输入端全为“0”．以下判断正确的是()甲乙丙A．甲为“非”逻辑电路符号，输出为“1”B．乙为“或”逻辑电路符号，输出为“1”C．乙为“与”逻辑电路符号，输出为“0”D．丙为“与”逻辑电路符号，输出为“1”*7、在如图所示电路中，AB为粗细均匀、长为L的电阻丝，以A、B上各点相对A点的电压为纵坐标，各点离A点的距离x为横坐标，则各点电势U随x变化的图线应为()*8、一个电流表，刻度盘的每1小格代表1 μA，内阻为R g；如果把它改装成量程较大的电流表，刻度盘的每一小格代表n μA，则()A．给它串联一个电阻，阻值为nR gB．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为R g nD．给它并联一个电阻，阻值为R g n－1*9、(双选)有一种测量人体重的电子秤，其原理如图中虚线内所示，它主要由三部分构成：踏板、压力传感器R(阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为0～3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力变化的函数式为R ＝30－0.02F(F和R的单位分别是N和Ω)．下列说法正确的是()A．该电子秤能测量的最大体重是1 400 NB．该电子秤能测量的最大体重是1 300 NC．该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处D．该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处*10、(双选)在如图甲所示的电路中，L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25 A，则此时()A．L1的电压为L2电压的2倍B．L1消耗的电功率为0.75 WC．L2的电阻为12 ΩD．L1、L2消耗的电功率的比值大于4∶1*11、请根据下面所列的真值表，从四幅图中选出与之相对应的一个逻辑电路()输入输出A B Y0 0 10 1 01 0 01 1 0A B C D12、材料的电阻率ρ随温度变化的规律为ρ＝ρ0(1＋αt)，其中α称为电阻温度系数，ρ0是材料在t＝0 ℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0 ℃时，铜的电阻率为1.7×10－8Ω·m，碳的电阻率为3.5×10－5Ω·m；在0 ℃附近，铜的电阻温度系数为3.9×10－3℃－1，碳的电阻温度系数为－5.0×10－4℃－1.将横截面积相同的碳棒与铜棒串接成长为1.0 m的导体，要求其电阻在0 ℃附近不随温度变化，求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化)．13、如图所示的电路中，R1＝3 Ω，R2＝6 Ω，R3＝1.5 Ω，C＝20 μF.当开关S断开时，电源所释放的总功率为2 W；当开关S闭合时，电源所释放的总功率为4 W，求：(1)电源的电动势和内电阻；(2)闭合S时，电源的输出功率；(3)S断开和闭合时，电容器所带的电荷量各是多少？（高二）物理教科版选修3—1第2章直流电路含答案教科版选修3—1第二章直流电路1、如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I.图线上点A的坐标为(U1、I1)，过点A的切线与纵轴交点的纵坐标为I2，小灯泡两端的电压为U1时，电阻等于()A．I1U1B．U1I1C．U1I2D．U1I1－I2B[本题考查利用小灯泡的伏安特性曲线求电阻，意在考查学生对小灯泡的伏安特性曲线以及对电阻定义式的理解．由电阻的定义式R＝UI可知，B正确，其他选项错误．要特别注意R≠ΔUΔI，故选B.]2、白炽灯的灯丝是由钨制成的，下列说法中正确的是()A．由于白炽灯正常工作时的灯丝和未接入电路时的灯丝是同一个导体，故两种情况下电阻相同B．白炽灯正常工作时灯丝电阻大于未接入电路时灯丝电阻C．白炽灯正常工作时灯丝电阻小于未接入电路时灯丝电阻D．条件不足，不能确定B[白炽灯的灯丝为金属，所以电阻率随温度的升高而增大，正常工作时温度高于不工作时的温度，所以工作时的电阻大于不工作时的电阻，B对．]3、如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200 μA，已测得它的内阻为495.0 Ω，图中电阻箱读数为5.0 Ω，现将M、N接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知()A．M、N两端的电压为1 mVB．M、N两端的电压为100 mVC．流过M、N的电流为2 μAD．流过M、N的电流为20 mAD[M、N两端电压：U＝I g R g＝200×10－6×495.0 V＝0.099 V＝99 mV，故A、B错误；流过M、N的电流：I＝I g＋UR＝(200×10－6＋0.0995) A＝0.02 A＝20 mA，故C错误，D正确．]4、如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A ．的读数变大，的读数变小B ．的读数变大，的读数变大C ．的读数变小，的读数变小D ．的读数变小，的读数变大B [当S 断开后，闭合电路的总电阻增加，根据闭合电路欧姆定律可知，总电流减小，故路端电压U ＝E －Ir 增加，即的读数变大；由于定值电阻R 1两端的电压减小，故R 3两端的电压增加，通过R 3的电流增加，即的读数变大，选项B 正确．]5、一只电饭煲和一台洗衣机并联接在输出电压为220 V 的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A ，通过洗衣机电动机的电流是0.50 A ，则下列说法中正确的是( )A ．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB ．电饭煲消耗的电功率为1 555 W ，洗衣机电动机消耗的电功率为155.5 WC ．1 min 内电饭煲消耗的电能为6.6×104 J ，洗衣机电动机消耗的电能为6.6×103 JD ．电饭煲发热功率是洗衣机电动机发热功率的10倍C [由于电饭煲是纯电阻元件，所以R 1＝U I 1＝44 Ω，P 1＝UI 1＝1 100 W 其在1 min 内消耗的电能W 1＝UI 1t ＝6.6×104 J洗衣机为非纯电阻元件，所以R 2≠U I 2，P 2＝UI 2＝110 W 其在1 min 内消耗的电能W 2＝UI 2t ＝6.6×103 J其热功率P 热≠P 2，所以电饭煲发热功率不是洗衣机电动机发热功率的10倍，C 正确．]6、如图所示为三个基本逻辑电路的符号，A 输入端全为“1”，B 输入端全为“0”．以下判断正确的是()甲乙丙A．甲为“非”逻辑电路符号，输出为“1”B．乙为“或”逻辑电路符号，输出为“1”C．乙为“与”逻辑电路符号，输出为“0”D．丙为“与”逻辑电路符号，输出为“1”B[根据逻辑电路的符号特点可知，甲为“非”逻辑电路符号，A输入端为1时，输出为“0”，A错误；乙为“或”逻辑电路符号，A输入端为“1”，B输入端为“0”时，输出为“1”，B正确，C错误；丙为“与”逻辑电路符号，A输入端为“1”，B输入端为“0”时，输出为“0”，D错误．]*7、在如图所示电路中，AB为粗细均匀、长为L的电阻丝，以A、B上各点相对A点的电压为纵坐标，各点离A点的距离x为横坐标，则各点电势U随x变化的图线应为()A[由U＝IR x＝ER·xL·R＝EL x，其中E、L均为定值，故U与x成正比，A项正确．]*8、一个电流表，刻度盘的每1小格代表1 μA，内阻为R g；如果把它改装成量程较大的电流表，刻度盘的每一小格代表n μA，则()A．给它串联一个电阻，阻值为nR gB．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为R g nD．给它并联一个电阻，阻值为R g n－1D[把小量程电流表改装成量程较大的电流表应并联一个电阻，由并联电路特点，I g R g＝(I－I g)·R，所以R＝I gI－I gR g，每一小格变为n μA，量程变为nI g，则R＝1n－1R g.]*9、(双选)有一种测量人体重的电子秤，其原理如图中虚线内所示，它主要由三部分构成：踏板、压力传感器R(阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为0～3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力变化的函数式为R ＝30－0.02F(F和R的单位分别是N和Ω)．下列说法正确的是()A．该电子秤能测量的最大体重是1 400 NB．该电子秤能测量的最大体重是1 300 NC．该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处D．该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处AC[由E＝I(r＋R)可得R最小值为R＝2 Ω.由R＝30－0.02F可得F最大值为1 400 N，选项A正确，B错误；该电子秤示数为零时F＝0，R＝30 Ω，对应电流I＝Er＋R＝0.375 A，选项C正确，D错误．]*10、(双选)在如图甲所示的电路中，L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25 A，则此时()A．L1的电压为L2电压的2倍B．L1消耗的电功率为0.75 WC．L2的电阻为12 ΩD．L1、L2消耗的电功率的比值大于4∶1BD[由题意知，开关闭合后，L1的电流是L2的两倍，根据伏安特性曲线知，L1的电压不等于L2的两倍，所以A错误；由伏安特性曲线知，当电流为0.25 A时，电压为3.0 V，故L1消耗的电功率P1＝U1I1＝0.75 W，所以B正确；由题意知，L2的电流为0.125 A，根据伏安特性曲线知电压约为0.3 V，再根据R＝UI＝0.30.125Ω＝2.4 Ω，知C错误；L2消耗的电功率为P2＝U2I2＝0.3×0.125 W＝0.037 5 W，故P1∶P2＝20∶1>4∶1，D正确．]*11、请根据下面所列的真值表，从四幅图中选出与之相对应的一个逻辑电路()输入输出A B Y0 0 10 1 01 0 01 1 0A B C DC[从真值表可看出不是单一的“与”“或”关系，更不是单一的“非”关系，一定对应一个复合逻辑电路，从真值表分析可得应为“或非”复合逻辑电路，选项C正确．]12、材料的电阻率ρ随温度变化的规律为ρ＝ρ0(1＋αt)，其中α称为电阻温度系数，ρ0是材料在t＝0 ℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0 ℃时，铜的电阻率为1.7×10－8Ω·m，碳的电阻率为3.5×10－5Ω·m；在0 ℃附近，铜的电阻温度系数为3.9×10－3℃－1，碳的电阻温度系数为－5.0×10－4℃－1.将横截面积相同的碳棒与铜棒串接成长为1.0 m的导体，要求其电阻在0 ℃附近不随温度变化，求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化)．解析：设所需碳棒的长度为L 1，电阻率为ρ1，电阻温度系数为α1；铜棒的长度为L 2，电阻率为ρ2，电阻温度系数为α2.根据题意有ρ1＝ρ10(1＋α1t)，ρ2＝ρ20(1＋α2t)式中ρ10、ρ20分别为碳和铜在0 ℃时的电阻率．设碳棒的电阻为R 1，铜棒的电阻为R 2，有R 1＝ρ1L 1S ，R 2＝ρ2L 2S式中S 为碳棒与铜棒的横截面积．碳棒与铜棒连接成的导体的总电阻和总长度分别为R ＝R 1＋R 2，L 0＝L 1＋L 2 式中L 0＝1.0 m联立以上各式解得R ＝ρ10L 1S ＋ρ20L 2S ＋ρ10α1L 1＋ρ20α2L 2St 要使R 不随t 变化，上式中t 的系数必须为零，即ρ10α1L 1＋ρ20α2L 2＝0又L 0＝L 1＋L 2解得L 1＝ρ20α2ρ20α2－ρ10α1L 0代入数据得L 1＝3.8×10－3 m.答案：3.8×10－3 m13、如图所示的电路中，R 1＝3 Ω，R 2＝6 Ω，R 3＝1.5 Ω，C ＝20 μF.当开关S 断开时，电源所释放的总功率为2 W ；当开关S 闭合时，电源所释放的总功率为4 W ，求：(1)电源的电动势和内电阻；(2)闭合S 时，电源的输出功率；(3)S 断开和闭合时，电容器所带的电荷量各是多少？解析：(1)S 断开时外电路R 2、R 3串联：E ＝I 1(R 2＋R 3)＋I 1r① P 1＝EI 1② S 闭合时：外电路R 1、R 2并联后与R 3串联 R 外′＝R 3＋R 1R 2R 1＋R 2代入数据R 外′＝⎝ ⎛⎭⎪⎫1.5＋3×63＋6Ω＝3.5 Ω③ 对闭合电路E ＝I 2R 外′＋I 2r④ P 2＝EI 2⑤ 由①②③④⑤可得⎩⎨⎧ E ＝4 Vr ＝0.5 ΩI 1＝0.5 AI 2＝1 A(2)闭合S 时，电源的输出功率P ＝I 22R 外′＝I 2×3.5 W ＝3.5 W(3)S 断开时Q 1＝CU R2＝20×10－6×0.5×6 C ＝6×10－5C S 闭合时电容器两端的电势差为零，则Q 2＝0 答案：(1)4 V 0.5 Ω (2)3.5 W (3)6×10－5C 0。
第3节 电阻的串联、并联及其应用 一、单项选择题 1.如图所示电路由8个不同的电阻组成，已知R 1＝12 Ω，其余电阻阻值未知，测量A 、B 间的总电阻为4 Ω.今将R 1换成6 Ω的电阻，则A 、B 间的总电阻变为( )A ．6 ΩB ．4 ΩC ．3 ΩD ．2 Ω解析：不管这8个不同的电阻连接有多复杂，都可将除R 1之外的其他部分看成一个电阻R 2，由并联电阻计算公式可得R AB ＝R 1R 2R 1＋R 2＝4 Ω，将R 1＝12 Ω代入可得R 2＝6 Ω；将R 1换成6 Ω的电阻后R AB ′＝R 1′R 2R 1′＋R 2＝3 Ω，故选项C 正确．答案：C2.如图所示，电阻R 1、R 2、R 3、R 4满足R 1∶R 2∶R 3∶R 4＝1∶2∶3∶4，则当A 、B 间接上直流电压时，流过R 1、R 2、R 3、R 4的电流之比I 1∶I 2∶I 3∶I 4为( )A ．1∶2∶3∶4B ．3∶2∶1∶6C ．6∶3∶2∶11D ．3∶2∶1∶4解析：设流过R 4的电流为I ，R 1∶R 2∶R 3＝1∶2∶3，由电流分配与电阻成反比可知，流过R 1、R 2、R 3的电流之比为I 1∶I 2∶I 3＝6∶3∶2，故I 1＝611I ，I 2＝311I ，I 3＝211I ，故I 1∶I 2∶I 3∶I 4＝6∶3∶2∶11，故C 正确． 答案：C3．有一只电压表，它的内阻是100 Ω，量程为0.2 V ，现要改装成量程为10 A 的电流表，电压表上应( )A ．并联0.002 Ω的电阻B ．并联0.02 Ω的电阻C ．并联50 Ω的电阻D ．串联4 900 Ω的电阻解析：改装前电压表的满偏电流为I g ＝U g R g ＝0.2 V 100 Ω＝2×10－3 A ， 由电流表的改装原理可知需再并联一只R x 的电阻，R x ＝U g I －I g ＝0.210－2×10－3Ω＝0.02 Ω， 故选项B 正确．答案：B4.如图所示电路，滑动变阻器R 1的总阻值是200 Ω，定值电阻R 2的阻值是300 Ω，电源电压是6 V ，且保持不变，内阻忽略不计．当滑动变阻器的滑片P 由a 点滑到b 点时，电压表的变化是( )A ．2.4～6 VB ．3.6～6 VC ．6～3.6 VD ．6～2.4 V解析：由电路图可知电阻R 1、R 2串联．由U ＝IR 可知：电流不变时，滑片P 到b 之间的电阻越大，电压表的示数越大；当滑动变阻器的滑片P 在a 点时，电压表的示数最大，此时电压表测量电源的电压，即U 最大＝6 V ；当滑动变阻器的滑片P 在b 点时，电压表的示数最小，此时电路中的电流I ＝U R 总＝6500A ＝0.012 A ，电压表的示数U 最小＝IR 2＝0.012 A×300 Ω＝3.6 V ．所以，滑动变阻器的滑片P 由a 滑到b 时，电压表的变化是6～3.6 V ，选项C 正确．答案：C5．一个电流表由小量程的电流表G 与电阻R 并联而成．若在使用中发现此电流表读数比准确值稍小些，下列采取的措施正确的是( )A ．在R 上串联一个比R 小得多的电阻B ．在R 上串联一个比R 大得多的电阻C ．在R 上并联一个比R 小得多的电阻D ．在R 上并联一个比R 大得多的电阻解析：电流表读数比准确值稍小些，是由于并联的电阻R 阻值偏小，而使流经小量程的电流表的电流偏小造成的，所以应该给电阻R 串联一个阻值比R 小得多的电阻，从而使通过G 的电流变大．答案：A二、多项选择题6．下列说法正确的是( )A ．一个电阻R 和一根电阻为零的理想导线并联，总电阻为零B ．并联电路的总电阻一定小于并联支路中最小的电阻C ．在并联电路中，任意支路电阻增大或减小时，总电阻将随之增大或减小D ．电阻R 和阻值无穷大的电阻并联，总电阻为无穷大解析：理想导线把电阻R 短路，总电阻为零，A 正确．在并联电路中，由并联电路的特点知总电阻小于并联支路中的最小电阻，若一无穷大的电阻和电阻R 并联，阻值为R ，B 正确，D 错误．当并联支路的某一电阻增大或减小时，总电阻也随着增大或减小，C 正确．答案：ABC7．在如图所示的电路中，通过电阻R 1的电流I 1是( )A ．I 1＝UR 1B ．I 1＝U 1R 1C ．I 1＝U 2R 2D ．I 1＝U 1R 1＋R 2解析：由串联电路的特点可知I 1＝U 1R 1＝I 2＝U 2R 2＝I ＝U R 1＋R 2，故B 、C 正确． 答案：BC8．两个电压表V 1和V 2是由完全相同的两个小量程电流表改装成的，V 1的量程是5 V ，V 2的量程是15 V ，为了测量15～20 V 的电压，把两个电压表串联起来使用，下列说法正确的是( )A ．V 1和V 2的示数相等B ．V 1和V 2的指针偏转角度相同C ．V 1和V 2的示数不相等，指针偏转角度也不相同D ．V 1和V 2的示数之比等于两个电压表的内阻之比解析：该题可以按以下两个过程求解：(1)两表指针偏转角度大小的确定：两电压表串联，通过它们的电流相同，指针偏转角度相同，B 对，C 错．(2)两表示数大小的确定：V 1和V 2的示数就是两电压表的分压，根据串联电路的特点，V 1和V 2的示数之比等于两个电压表的内阻之比，A 错，D 对．答案：BD9．用两个相同的电流表G 改装成量程不同的电流表A 1和A 2，其中A 1的量程是A 2的2倍，现将它们接入电路，下列说法正确的是( )A ．若两表串联，则指针偏角θ1＜θ2，两表示数相等B ．若两表串联，则指针偏角θ1＝θ2，A 1示数大于A 2示数C ．若两表并联，则指针偏角θ1＝θ2，A 1示数大于A 2示数D ．若两表并联，则指针偏角θ1＞θ2，两表示数相等解析：电流表G 并联一个电阻R 就改装成电流表A ，A 1的量程比A 2的大，则与A 1对应所并联的电阻R 1比与A 2对应所并联的电阻R 2小，即R 1＜R 2.若两电流表串联，如图甲所示，因R 1＜R 2，则R 1分的电流比R 2分的电流多，所以电流表A 1中的表头电流就比电流表A 2中的表头电流小，指针偏角θ1＜θ2，但两电流表示数相等，故A 正确，B 错误．若两电流表并联，如图乙所示，因两表头并联，电压相等，流过表头的电流相等，指针偏角θ1＝θ2，但两电流表示数不相等，A 1的示数大于A 2示数，故C 正确，D 错误．答案：AC三、非选择题10.用伏安法测电阻，可采用如图所示的甲、乙两种接法．其所用电压表内阻为5 000 Ω，电流表内阻为0.5 Ω.(1)当测量100 Ω左右的电阻时，宜采用________电路．(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V 、0.5 A ，则此电阻的测量值为________Ω，真实值为________Ω.解析：(1)R A R V ＝0.5×5 000 Ω＝50 Ω＜R x ，R x 为大电阻，故电流表采用内接法误差较小，应用甲电路．(2)如果采用乙电路，则有R 测＝U I ＝100.5 Ω＝20 Ω， U R x ＋U R V＝I解得R x ≈20.1 Ω.答案：(1)甲 (2)20 20.111．现有一块小量程电流表G(表头)，满偏电流为50 μA，内阻约为850 Ω.计划把它改装成1 mA 、10 mA 的双量程电流表．可供选择的器材有：滑动变阻器R 1，最大阻值20 Ω；滑动变阻器R 2，最大阻值100 kΩ；电阻箱R ′，最大阻值9 999 Ω；定值电阻R 0，阻值1 kΩ；电源E 1，电动势1.5 V ；电源E 2，电动势3.0 V ；电源E 3，电动势4.5 V(电池内阻均不计)；标准电流表A ，满偏电流1.5 mA ；单刀单掷开关S 1和S 2，单刀双掷开关S 3；电阻丝及导线若干．(1)采用如图甲所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为________；选用的电池为________．(2)将G 改装成双量程电流表，现有两种备选电路，如图乙和图丙所示．其中图________为合理电路．另一电路不合理的理由是____________________．(3)将改装后的电流表与标准电流表逐格进行校对(仅校对1 mA 量程)，画出所用电路图，图中待校对的电流表符号用A G 表示．解析：(1)半偏法测电阻时，要求干路电流几乎不变，为此滑动变阻器阻值应远大于电流表内阻，同时电源电动势越大越好，故滑动变阻器应选R 2，电源选E 3.(2)图乙为合理的电路．若采用图丙所示电路，在电路工作的情况下更换量程时，即S 3由R d 换至R c 的过程中，两电阻R d 、R c 都未与G 并联，这时G 会因电流过大而被烧坏．(3)为了从零到量程范围内进行逐格校对，滑动变阻器应选用分压接法，所以滑动变阻器选择阻值较小的R 1即可．改装成量程为1 mA 的电流表时需要并联的电阻R x ＝I g R g I m －I g≈45 Ω，改装后的电流表A G 的内阻R A ≈43 Ω.因43 Ω×1 mA＝0.043 V ，所以电源选电动势最小的E 1即可．当选用E 1＝1.5 V 的电源后，必须再串联一电阻R 0加以保护，才能使其安全工作．校表电路如图所示．答案：(1)R 2 E 3 (2)见解析 (3)图见解析12.在如图所示的电路中，小量程电流表的内阻R g ＝100 Ω，满偏电流I g ＝1 mA ，R 1＝900 Ω，R 2＝100999Ω. (1)当S 1和S 2均断开时，改装成的表是什么表？量程为多大？(2)当S 1和S 2均闭合时，改装成的表是什么表？量程为多大？解析：(1)S 1和S 2均断开时，电阻R 1与小量程电流表串联，可组成较大量程的电压表，电压表的内阻R V ＝R g ＋R 1＝1 000 Ω.所以，电压表两端的电压最高为U ＝I g R V ＝0.001×1 000 V＝1 V ，即改装而成的电压表的量程为1 V.(2)S 1和S 2均闭合时，电阻R 1被短路，电阻R 2与小量程电流表并联，组成较大量程的电流表． 当小量程电流表满偏时，通过R 2的电流为I R 2＝I g R g R 2＝0.001×100100999A ＝0.999 A ， 故改装后电流表量程为I ＝I R 2＋I g ＝0.999 A ＋0.001 A ＝1 A. 答案：(1)电压表 1 V (2)电流表 1 A。
第一章第一节1． 答：在天气干躁的季节，脱掉外衣时，由于摩擦，外衣和身体各自带了等量、异号的电荷。
接着用手去摸金属门把手时，身体放电，于是产生电击的感觉。
2． 答：由于A 、B 都是金属导体，可移动的电荷是自由电子，所以，A 带上的是负电荷，这是电子由B 移动到A 的结果。
其中，A 得到的电子数为8101910 6.25101.610n --==⨯⨯，与B 失去的电子数相等。
3． 答：图1－4是此问题的示意图。
导体B 中的一部分自由受A 的正电荷吸引积聚在B 的左端，右端会因失去电子而带正电。
A 对B 左端的吸引力大于对右端的排斥力，A 、B 之间产生吸引力。
4． 答：此现象并不是说明制造出了永动机，也没有违背能量守恒定律。
因为，在把A 、B 分开的过程中要克服A 、B 之间的静电力做功。
这是把机械转化为电能的过程。
第二节1． 答：根据库仑的发现，两个相同的带电金属球接触后所带的电荷量相等。
所以，先把A 球与B 球接触，此时，B 球带电2q ；再把B 球与C 球接触，则B 、C 球分别带电4q；最后，B 球再次与A 球接触，B 球带电3()2248B q q qq =+÷=。
2． 答：192291222152(1.610)9.010230.4(10)q q e F k k N N r r --⨯===⨯⨯=（注意，原子核中的质子间的静电力可以使质子产生2921.410/m s ⨯的加速度！）3． 答：设A 、B 两球的电荷量分别为q 、q -，距离为r ，则22kq F r=-。
当用C 接触A 时，A的电荷量变为2A q q =，C 的电荷量也是2c qq =；C 再与接触后，B 的电荷量变为224B qq q q -+==-；此时，A、B间的静电力变为：2222112288A B q q q q q F k k k F r r r ⨯'==-=-=。
在此情况下，若再使A 、B 间距增大为原来的2倍，则它们之间的静电力变为211232F F F "='= 。

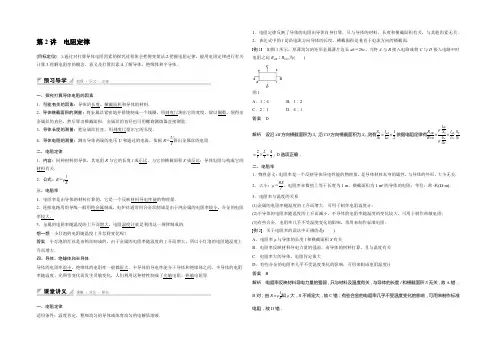

第2讲 电阻定律[目标定位] 1.通过对打算导体电阻因素的探究过程体会把握变量法.2.把握电阻定律，能用电阻定律进行有关计算.3.理解电阻率的概念、意义及打算因素.4.了解导体、绝缘体和半导体．一、探究打算导体电阻的因素1．可能有关的因素：导体的长度、横截面积和导体的材料．2．导体横截面积的测量：将金属丝紧密地并排绕制成一个线圈，用刻度尺测出它的宽度，除以圈数，便得出金属丝的直径，然后算出横截面积．金属丝的直径也可用螺旋测微器直接测量． 3．导体长度的测量：把金属丝拉直，用刻度尺量出它的长度．4．导体电阻的测量：测出导体两端的电压U 和通过的电流，依据R ＝UI 算出金属丝的电阻．二、电阻定律1．内容：同种材料的导体，其电阻R 与它的长度l 成正比，与它的横截面积S 成反比；导体电阻与构成它的材料有关． 2．公式：R ＝ρlS .三、电阻率1．电阻率是由导体的材料打算的，它是一个反映材料导电性能的物理量．2．连接电路用的导线一般用纯金属制成，电炉丝通常用合金丝制成是由于纯金属的电阻率较小，合金的电阻率较大．3．金属的电阻率随温度的上升而增大，电阻温度计就是利用这一规律制成的． 想一想 小灯泡的电阻随温度上升怎样变化呢？答案 小灯泡的灯丝是由钨丝制成的，由于金属的电阻率随温度的上升而增大，所以小灯泡的电阻随温度上升而增大．四、导体、绝缘体和半导体导体的电阻率很小，绝缘体的电阻率一般都很大，半导体的导电性能介于导体和绝缘体之间，半导体的电阻率随温度、光照等变化而发生灵敏变化，人们利用这种特性制成了光敏电阻、热敏电阻等.一、电阻定律适用条件：温度肯定，粗细均匀的导体或浓度均匀的电解质溶液．1．电阻定律反映了导体的电阻由导体自身打算，只与导体的材料、长度和横截面积有关，与其他因素无关．2．表达式中的l 是沿电流方向导体的长度、横截面积是垂直于电流方向的横截面．例1 如图1所示，厚薄均匀的矩形金属薄片边长ab ＝2bc ，当将A 与B 接入电路或将C 与D 接入电路中时电阻之比R AB ∶R CD 为( )图1A ．1∶4B ．1∶2C ．2∶1D ．4∶1 答案 D解析 设沿AB 方向横截面积为S 1，沿CD 方向横截面积为S 2，则有S 1S 2＝l ad l ab ＝12.依据电阻定律有R ABR CD ＝ρ·l ab S 1ρ·l bc S 2＝l ab l bc ·S 2S 1＝21×21＝41，D 选项正确． 二、电阻率1．物理意义：电阻率是一个反映导体导电性能的物理量，是导体材料本身的属性，与导体的外形、大小无关． 2．大小：ρ＝RSl ，电阻率在数值上等于长度为1 m 、横截面积为1 m 2的导体的电阻；单位：欧·米(Ω·m)．3．电阻率与温度的关系(1)金属的电阻率随温度的上升而增大．可用于制作电阻温度计；(2)半导体的电阻率随温度的上升而减小，半导体的电阻率随温度的变化较大，可用于制作热敏电阻； (3)有些合金，电阻率几乎不受温度变化的影响，常用来制作标准电阻． 例2 关于电阻率的说法中正确的是( ) A ．电阻率ρ与导体的长度l 和横截面积S 有关B ．电阻率反映材料导电力量的强弱，由导体的材料打算，且与温度有关C ．电阻率大的导体，电阻肯定很大D ．有些合金的电阻率几乎不受温度变化的影响，可用来制成电阻温度计 答案 B解析 电阻率反映材料导电力量的强弱，只与材料及温度有关，与导体的长度l 和横截面积S 无关，故A 错，B 对；由R ＝ρlS 知ρ大，R 不肯定大，故C 错；有些合金的电阻率几乎不受温度变化的影响，可用来制作标准电阻，故D 错．三、应用实例——滑动变阻器1．原理：利用转变连入电路的电阻丝的长度转变电阻．2．在电路中的使用方法图2结构简图如图2甲所示，要使滑动变阻器起限流作用(如图乙)，正确的连接是接A与D或C，B与C或D，即“一上一下”；要使滑动变阻器起分压作用(如图丙)，要将AB全部接入电路，另外再选择A与C或D、B与C或D与负载相连，即“一上两下”，当滑片P移动时，负载将与AP间或BP间的不同长度的电阻丝并联，从而得到不同的电压．例3滑动变阻器的原理如图3所示，则下列说法中正确的是()图3A．若将a、c两端连在电路中，则当滑片OP向右滑动时，变阻器接入电路中的阻值增大B．若将a、d两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值减小C．将滑动变阻器以限流式接法接入电路时，必需连入三个接线柱D．将滑动变阻器以分压式接法接入电路时，必需连入三个接线柱答案AD解析若将a、c两端连在电路中，aP部分将连入电路，则当滑片OP向右滑动时，该部分的导线长度变长，变阻器接入电路中的阻值将增大，A正确；若将a、d两端连在电路中，也是将aP部分连入电路，则当滑片OP向右滑动时，该部分的导线长度变长，变阻器接入电路中的阻值将增大，B错误；A、B两个选项中均为限流式接法，可见在限流式接法中，a、b两个接线柱中任意选一个，c、d两个接线柱中任意选一个，接入电路即可，C错误；在滑动变阻器的分压式接法中，a、b两个接线柱必需接入电路，c、d两个接线柱中任意选一个，接入电路即可，D正确．对电阻率的理解1．温度能影响金属导体和半导体材料的导电性能，在如图4所示的图像中分别为某金属和某半导体的电阻随温度变化的关系曲线，则()图4A．图线1反映半导体材料的电阻随温度的变化B．图线2反映金属导体的电阻随温度的变化C．图线1反映金属导体的电阻随温度的变化D．图线2反映半导体材料的电阻随温度的变化答案CD解析金属导体随着温度上升，电阻率变大，从而导致电阻增大，对于半导体材料，电阻随着温度上升而减小，因此由图可知，图1表示金属导体的电阻随温度的变化，图2表示半导体材料的电阻随温度的变化．故C、D正确，A、B错误．对电阻定律和欧姆定律的理解2．关于导体电阻，下列说法中正确的是()A．由R＝ρlS知，导体的电阻与长度l、电阻率ρ成正比，与横截面积S成反比B．由R＝UI可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一D．电阻率往往随温度的变化而变化答案AD解析导体的电阻率由材料本身的性质打算，并随温度的变化而变化，导体的电阻与长度、横截面积和构成它的材料有关，与导体两端的电压及导体中的电流无关，A对，B、C错；电阻率反映材料导电性能的强弱，电阻率常随温度的变化而变化，D对．3．一根粗细均匀的导线，当其两端电压为U时，通过的电流为I，若将此导线均匀拉长到原来的2倍时，电流仍为I，导线两端所加的电压变为()A.U2B．U C．2U D．4U答案D。

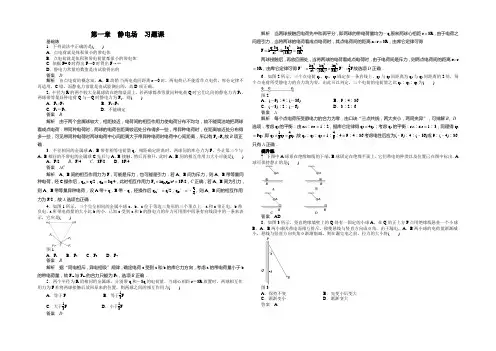

第一章 静电场 习题课基础练1．下列说法中正确的是( ) A ．点电荷就是体积很小的带电体B ．点电荷就是体积和带电荷量都很小的带电体 C. 依据F= 0时得出F →0时得出F →∞ D ．静电力常量的数值是由试验得出的 答案 D解析 由点电荷的概念知，A 、B 均错.当两电荷间距离r →0时，两电荷已不能看作点电荷，库仑定律不再适用，C 错。
而静电力常量是由试验测出的，故D 项正确。
2．半径为R 的两个较大金属球放在绝缘桌面上，若两球都带等量同种电荷Q 时它们之间的静电力为F 1，两球带等量异种电荷Q 与－Q 时静电力为F 2，则( )A ．F 1>F 2B ．F 1<F 2C ．F 1＝F 2D ．不能确定 答案 B解析 由于两个金属球较大，相距较近，电荷间的相互作用力使电荷分布不均匀，故不能简洁地把两球看成点电荷．带同种电荷时，两球的电荷在距离较远处分布得多一些，带异种电荷时，在距离较近处分布得多一些，可见带同种电荷时两球电荷中心间距离大于带异种电荷时电荷中心间距离，所以有F 1<F 2故B 项正确．3．半径相同的金属球A 、B 带有相等电荷量q ，相距确定距离时，两球间的库仑力为F ，今让第三个与A 、B 相同的不带电的金属球C 先后与A 、B 接触，然后再移开，此时A 、B 间的相互作用力大小可能是( )A ．F/8B ．F/4C ．3F/8D ．3F/4 答案 AC解析 A 、B 间的相互作用力为F ，可能是斥力，也可能是引力．若A 、B 间为斥力，则A 、B 带等量同种电荷，经C 操作后，q A ＝q/2，q B ＝3q/4，此时相互作用力F 1＝kq A q B /r 2＝3F/8，C 正确，若A 、B 间为引力，则A 、B 带等量异种电荷，设A 带＋q ，B 带－q ，经操作后q A ′＝q/2，q B ′＝－q4，则A 、B 间的相互作用力为F/8，故A 选项也正确．4．如图1所示，三个完全相同的金属小球a 、b 、c 位于等边三角形的三个顶点上．a 和c 带正电，b 带负电，a 所带电荷量的大小比b 的小．已知c 受到a 和b 的静电力的合力可用图中四条有向线段中的一条来表示，它应是( )图1A ．F 1B ．F 2C ．F 3D ．F 4 答案 B解析 据“同电相斥，异电相吸”规律，确定电荷c 受到a 和b 的库仑力方向，考虑a 的带电荷量小于b 的带电荷量，故F ac 与F bc 的合力只能为F 2，选项B 正确．5．两个半径为R 的相同的金属球，分别带q 和－3q 的电荷量．当球心相距r ＝3R 放置时，两球相互作用力为F.若将两球接触后放回原来的位置，则两球之间的相互作用力( )A ．等于FB ．等于13FC ．大于13FD ．小于13F答案 D解析 当两球接触后电荷先中和再平分，即两球的带电荷量均为－q.原来两球心相距r ＝3R ，由于电荷之间是引力，当将两球的电荷看成点电荷时，其点电荷间的距离r 1<r ＝3R ，由库仑定律可得F ＝k q·3q r 21>k 3q 2(3R )2＝kq 23R 2两球接触后，再放回原处，当将两球的电荷看成点电荷时，由于电荷间是斥力，则两点电荷间的距离r 2>r＝3R ，由库仑定律可得F ′＝kq 2r 22<kq 2(3R )2＝kq 29R 2.F ′<13F.故选项D 正确． 6．如图2所示，三个点电荷q 1、q 2、q 3固定在一条直线上，q 2与q 3间距离为q 1与q 2间距离的2倍，每个点电荷所受静电力的合力均为零，由此可以判定，三个电荷的电荷量之比q 1∶q 2∶q 3为( )图2A ．(－9)∶4∶(－36)B ．9∶4∶36C ．(－3)∶2∶(－6)D ．3∶2∶6 答案 A解析 每个点电荷所受静电力的合力为零，由口诀“三点共线，两大夹小，两同夹异”，可排解B 、D 选项．考虑q 2的平衡：由r 12∶r 23＝1∶2，据库仑定律得q 3＝4q 1；考虑q 1的平衡：r 12∶r 13＝1∶3，同理得q 3＝9q 2，即q 2＝19q 3＝49q 1，故q 1∶q 2∶q 3＝1∶49∶4＝9∶4∶36.考虑电性后应为(－9)∶4∶(－36)或9∶(－4)∶36.只有A 正确．提升练 7．下图中A 球系在绝缘细线的下端，B 球固定在绝缘平面上，它们带电的种类以及位置已在图中标出．A 球可保持静止的是( )答案 AD8．如图3所示，竖直绝缘墙壁上的Q 处有一固定的小球A ，在Q 的正上方P 点用绝缘线悬挂一个小球B ，A 、B 两小球因带电而相互排斥，致使悬线与竖直方向成θ角．由于漏电，A 、B 两小球的电荷量渐渐减小，悬线与竖直方向夹角θ渐渐削减，则在漏完电之前，拉力的大小将( )图3A ．保持不变B ．先变小后变大C ．渐渐变小D ．渐渐变大 答案 A。
2020--2021教科版物理选修3—1第一章静电场（强化练）含答案教科版选修3—1第一章静电场1、（双选）粗糙绝缘的水平地面上，有两块竖直平行相对而立的金属板A、B，板间地面上静止着带正电的物块，如图甲所示，当两金属板如图乙所示的交变电压时，设直到t1时刻物块才开始运动(最大静摩擦力与滑动摩擦力可认为相等)，则()A．在0～t1时间内，物块受到逐渐增大的摩擦力，方向水平向左B．在t1～t3时间内，物块受到的摩擦力先逐渐增大，后逐渐减小C．t3时刻物块的速度最大D．t4时刻物块的速度最大2、(双选)如图所示，挂在绝缘细线下的小轻质通草球，由于电荷的相互作用而靠近或远离，所以()A．甲图中两球一定带异种电荷B．乙图中两球一定带同种电荷C．甲图中两球至少有一个带电D．乙图中两球有一个带电3、如图所示，在光滑绝缘水平面上放置3个电荷量均为q(q>0)的相同小球，小球之间用劲度系数均为k0的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l.已知静电力常量为k，若不考虑弹簧的静电感应，则每根弹簧的原长为()A．l＋5kq22k0l2B．l－kq2k0l2C．l－5kq24k0l2D．l－5kq22k0l24、真空中，A、B两点与场源电荷Q的距离分别为r和3r，则A、B两点的电场强度大小之比为()A．3∶1B．1∶3C．9∶1D．1∶95、如图所示，a、b和c表示电场中的三个等势面，a和c的电势分别为φ和15φ，a、b的电势差等于b、c的电势差．一带电粒子从等势面a上某处以速度v释放后，仅受电场力作用而运动，经过等势面c时的速率为2v.则()A．此过程粒子一定做直线运动B．此过程粒子一定做曲线运动C．经过等势面b时速率为5 2vD．经过等势面b时速率为3 2v6、如图所示，实线为电场线，虚线为等势面，且AB＝BC.电场中A、B、C三点的电场强度分别为E A、E B、E C，电势分别为φA、φB、φC，AB、BC间的电势差分别为U AB、U BC，则下列关系式中不正确的是()A．φA＞φB＞φC B．E C＞E B＞E AC．U AB＜U BC D．U AB＝U BC7、(双选)平行金属板A、B组成的电容器，充电后与静电计相连，如图所示，要使静电计指针张角变大．下列措施中可行的是()A．A板向上移动B．B板向右移动C．A、B板之间插入电介质D．使两极板带的电荷量减小8、(双选)如图所示，梳过头发的梳子，常能吸引轻小物体，这属于摩擦起电．关于摩擦起电现象，下列说法正确的是()A．摩擦起电现象使本来没有电子和质子的物体中产生电子和质子B．两种不同材料的绝缘体互相摩擦后，同时带上等量异种电荷C．摩擦起电，可能是因为摩擦导致质子从一个物体转移到了另一个物体而形成的D．丝绸摩擦玻璃棒时，电子从玻璃棒上转移到丝绸上，玻璃棒因质子数多于电子数而显正电9、如图所示，用绝缘细线悬挂的两个带电小球(可视为点电荷)处于静止状态，电荷量分别为q A、q B，相距为L.则A对B的库仑力为()A．F AB＝k q A q BL2，方向由A指向BB．F AB＝k q A q BL，方向由A指向BC．F AB＝k q A q BL2，方向由B指向AD．F AB＝k q A q BL，方向由B指向A10、(双选)如图是某电场中的电场线，在该电场中有A、B两点，下列结论正确的是()A．A点的场强比B点的场强大B．A点的场强方向与B点的场强方向相同C．将同一点电荷分别放在A、B两点，若点电荷只受电场力作用，则放在A点的加速度比放在B点的加速度大D．因为A、B两点没有电场线通过，所以电荷放在这两点不会受电场力作用11、一个电荷只在电场力作用下从电场中的A点移到B点时，电场力做了5×10－6 J的正功，那么()A．电荷在B处时将具有5×10－6 J的电势能B．电荷在B处时将具有5×10－6 J的动能C．电荷的电势能增加了5×10－6 JD．电荷的动能增加了5×10－6 J12、(双选)平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动13、（双选）如图是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧．对矿粉分离的过程，下列表述正确的有()A．带正电的矿粉落在右侧B．电场力对矿粉做正功C．带负电的矿粉电势能变大D．带正电的矿粉电势能变小14、正误判断(正确的打“√”，错误的打“×”)(1)重力做功与路径无关，而电场力做功与路径有关．( )(2)电场力对电荷做正功时，电荷具有的电势能将减少．( )(3)U AB＝8 V，表示A点电势比B点高8 V．()(4)某点电势也可以看成是该点与零电势点的电势差．()(5)电势差U AB等于将电荷q从A点移到B点时，静电力所做的功．() 15、一长为L的细线，一端固定于O点，另一端拴一质量为m、带电荷量为q的小球，处于如图所示的水平向右的匀强电场中．开始时，将线与小球拉成水平，小球静止在A点，释放后小球由静止开始向下摆动，当细线转过60°角时，小球到达B点速度恰好为零．试求：(1)A、B两点的电势差U AB；(2)匀强电场的场强大小．2020--2021教科版物理选修3—1第一章静电场（强化练）含答案教科版选修3—1第一章静电场1、（双选）粗糙绝缘的水平地面上，有两块竖直平行相对而立的金属板A、B，板间地面上静止着带正电的物块，如图甲所示，当两金属板如图乙所示的交变电压时，设直到t1时刻物块才开始运动(最大静摩擦力与滑动摩擦力可认为相等)，则()A．在0～t1时间内，物块受到逐渐增大的摩擦力，方向水平向左B．在t1～t3时间内，物块受到的摩擦力先逐渐增大，后逐渐减小C．t3时刻物块的速度最大D．t4时刻物块的速度最大AC[在0～t1时间内，电场力小于最大静摩擦力，物块静止，静摩擦力等于电场力，即f＝qE＝q Ud，电压增大，摩擦力增大，又正电荷所受电场力与电场同向向右，所以摩擦力方向水平向左，选项A对．在t1～t3时间内，电场力大于最大静摩擦力，物块一直加速运动，摩擦力为滑动摩擦力，由于正压力即重力不变，所以摩擦力不变，选项B错．t3～t4阶段，电场力小于摩擦力，物块仍在运动，但为减速运动，所以t3时刻速度最大，选项C对，D错．]2、(双选)如图所示，挂在绝缘细线下的小轻质通草球，由于电荷的相互作用而靠近或远离，所以()A．甲图中两球一定带异种电荷B．乙图中两球一定带同种电荷C ．甲图中两球至少有一个带电D ．乙图中两球有一个带电BC [甲图中两球相吸，则有两种情况：一种是两球带异种电荷，根据异性相吸可如题图中所示；另一种是有一球带电，另一球不带电，则由于静电感应，两球相吸．所以C 对，A 错．乙图中两球相斥，则二球一定带有同种电荷，B 对，D 错．]3、如图所示，在光滑绝缘水平面上放置3个电荷量均为q(q>0)的相同小球，小球之间用劲度系数均为k 0的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l.已知静电力常量为k ，若不考虑弹簧的静电感应，则每根弹簧的原长为( )A ．l ＋5kq 22k 0l 2B ．l －kq 2k 0l 2C ．l －5kq 24k 0l 2D ．l －5kq 22k 0l 2 C [取左侧电荷为研究对象，由平衡状态得k 0x ＝kq 2l 2＋kq 2(2l )2，解得x ＝5kq 24k 0l 2，故弹簧原长为l 0＝l －x ＝l －5kq 24k 0l 2，C 正确．] 4、真空中，A 、B 两点与场源电荷Q 的距离分别为r 和3r ，则A 、B 两点的电场强度大小之比为( )A ．3∶1B ．1∶3C ．9∶1D ．1∶9C [由点电荷场强公式有E ＝k Q r 2∝r －2，故有E A E B＝⎝ ⎛⎭⎪⎫r B r A 2＝⎝ ⎛⎭⎪⎫3r r 2＝9∶1，C 项正确．] 5、如图所示，a 、b 和c 表示电场中的三个等势面，a 和c 的电势分别为φ和15φ，a 、b 的电势差等于b 、c 的电势差．一带电粒子从等势面a 上某处以速度v 释放后，仅受电场力作用而运动，经过等势面c 时的速率为2v .则( )A ．此过程粒子一定做直线运动B ．此过程粒子一定做曲线运动C ．经过等势面b 时速率为52v D ．经过等势面b 时速率为32vC [电场方向垂直等势面向外，粒子初速度方向未知，故无法判断粒子是直线运动还是曲线运动，故A 、B 错误；由动能定理知从a 到c ：qU ac ＝12m(4v 2－v 2)＝1.5m v 2＝0.8qφ，设粒子在等势面b 时的速率为v b ，则qU ab ＝12m(v 2b －v 2)，U ab ＝U ac 2＝0.4φ，联立可得v b ＝52v ，故C 正确，D 错误．]6、如图所示，实线为电场线，虚线为等势面，且AB ＝BC.电场中A 、B 、C 三点的电场强度分别为E A 、E B 、E C ，电势分别为φA 、φB 、φC ，AB 、BC 间的电势差分别为U AB 、U BC ，则下列关系式中不正确的是( )A ．φA ＞φB ＞φCB ．EC ＞E B ＞E A C ．U AB ＜U BCD ．U AB ＝U BCD [由图中电场线形状可以看出，从A 到C 电场线越来越密，因此电场强度越来越大，即E C >E B >E A ；沿着电场线的方向电势越来越低，因此φA >φB >φC ；由于AB ＝BC ，U ＝Ed ，且B 、C 间平均电场强度较大，因此U AB <U BC .故选D.]7、(双选)平行金属板A 、B 组成的电容器，充电后与静电计相连，如图所示，要使静电计指针张角变大．下列措施中可行的是( )A ．A 板向上移动B ．B 板向右移动C ．A 、B 板之间插入电介质D ．使两极板带的电荷量减小AB[由公式C＝εr S4πkd和U＝QC得U＝4πkdQεr S.电容器充电后，与静电计相连，电容器带电荷量Q几乎不变，A板上移，两板的正对面积S减小，U增大，静电计指针张角变大，A正确；B板向右移，d增大，U增大，指针张角变大，B正确；A、B板之间插入电介质，U减小，指针张角变小，C错误；Q减小，U减小，指针张角变小，D错误．]8、(双选)如图所示，梳过头发的梳子，常能吸引轻小物体，这属于摩擦起电．关于摩擦起电现象，下列说法正确的是()A．摩擦起电现象使本来没有电子和质子的物体中产生电子和质子B．两种不同材料的绝缘体互相摩擦后，同时带上等量异种电荷C．摩擦起电，可能是因为摩擦导致质子从一个物体转移到了另一个物体而形成的D．丝绸摩擦玻璃棒时，电子从玻璃棒上转移到丝绸上，玻璃棒因质子数多于电子数而显正电BD[摩擦起电不会创造出电子和质子，也不能使质子在物体间移动，选项A、C 错误；摩擦起电实质是由于两个物体的原子核对核外电子的约束能力不同，因而电子在物体间转移，若一个物体失去电子，其质子数就会比电子数多，我们说它带正电，若一个物体得到电子，其质子数就会比电子数少，我们说它带负电，产生摩擦起电的两物体所带电荷是“等量异种电荷”，选项B、D正确．]9、如图所示，用绝缘细线悬挂的两个带电小球(可视为点电荷)处于静止状态，电荷量分别为q A、q B，相距为L.则A对B的库仑力为()A．F AB＝k q A q BL2，方向由A指向BB．F AB＝k q A q BL，方向由A指向BC．F AB＝k q A q BL2，方向由B指向AD．F AB＝k q A q BL，方向由B指向AC[由于两小球相互吸引，所以A对B的库仑力方向由B指向A，根据库仑定律可得F AB＝k q A q BL2，故选项C正确．]10、(双选)如图是某电场中的电场线，在该电场中有A、B两点，下列结论正确的是()A．A点的场强比B点的场强大B．A点的场强方向与B点的场强方向相同C．将同一点电荷分别放在A、B两点，若点电荷只受电场力作用，则放在A点的加速度比放在B点的加速度大D．因为A、B两点没有电场线通过，所以电荷放在这两点不会受电场力作用AC[由题图看出，A点处电场线比B点处电场线密，则A点场强比B点的大，故A正确；场强方向沿电场线的切线方向，则知A、B两点处的场强方向不同，故B错误；由F＝qE知同一点电荷在A点所受的电场力一定比在B点所受的电场力大，由牛顿第二定律知同一点电荷在A点的加速度比放在B点的加速度大，故C正确；没有电场线通过的地方不代表没有电场，这两点有电场存在，电荷放在这两点会受到电场力的作用，故D错误．]11、一个电荷只在电场力作用下从电场中的A点移到B点时，电场力做了5×10－6 J的正功，那么()A．电荷在B处时将具有5×10－6 J的电势能B．电荷在B处时将具有5×10－6 J的动能C．电荷的电势能增加了5×10－6 JD．电荷的动能增加了5×10－6 JD[电荷在某点具有的电势能具有相对性，是相对零电势能点而言的，故A、B 均错；由功能关系知电场力做正功，电势能减少，动能增加，故C错，D对．]12、(双选)平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动BD[带电粒子在平行板电容器之间受到两个力的作用，一是重力mg，方向竖直向下；二是电场力F＝Eq，方向垂直于极板向上．因二力均为恒力，已知带电粒子做直线运动，所以此二力的合力一定在粒子运动的直线轨迹上，根据牛顿第二定律可知，该粒子做匀减速直线运动，选项D正确，选项A、C错误；从粒子运动的方向和电场力的方向可判断出，电场力对粒子做负功，粒子的电势能增加，选项B正确．]13、（双选）如图是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧．对矿粉分离的过程，下列表述正确的有()A．带正电的矿粉落在右侧B．电场力对矿粉做正功C．带负电的矿粉电势能变大D．带正电的矿粉电势能变小BD[由题图可知，电场方向水平向左，带正电的矿粉所受电场力方向与电场方向相同，所以落在左侧；带负电的矿粉所受电场力方向与电场方向相反，所以落在右侧，选项A错误．无论矿粉所带电性如何，矿粉均向所受电场力方向偏转，电场力均做正功，选项B正确；电势能均减少，选项C错误，选项D正确．]14、正误判断(正确的打“√”，错误的打“×”)(1)重力做功与路径无关，而电场力做功与路径有关．( )(2)电场力对电荷做正功时，电荷具有的电势能将减少．( )(3)U AB＝8 V，表示A点电势比B点高8 V．()(4)某点电势也可以看成是该点与零电势点的电势差．()(5)电势差U AB等于将电荷q从A点移到B点时，静电力所做的功．()【答案】（1）×（2）√（3）√（4）√（5）×15、一长为L的细线，一端固定于O点，另一端拴一质量为m、带电荷量为q的小球，处于如图所示的水平向右的匀强电场中．开始时，将线与小球拉成水平，小球静止在A点，释放后小球由静止开始向下摆动，当细线转过60°角时，小球到达B点速度恰好为零．试求：(1)A、B两点的电势差U AB；(2)匀强电场的场强大小．解析：(1)小球由A到B过程中，由动能定理得mgLsin 60°＋qU AB＝0所以U AB＝－3mgL 2q.(2)A、B两点间沿电场线的有效长度d＝L－Lcos 60°.由公式U＝E·d可知，E＝U ABL－Lcos 60°＝3mgq.答案：(1)－3mgL2q(2)3mgq。
第3节电场电场强度和电场线1．电场是电荷周围存在的一种特殊物质，它对放入其中的电荷有力的作用。
2．电场强度是用来描述电场的力的性质的物理量，其定义式为E＝F q。
3．电场强度是矢量，电场中某点的电场强度的方向规定为正电荷在该点所受的静电力的方向。
4．电场线是为了形象描述电场而引入的假想的线，是由英国物理学家法拉第首先提出的。
其疏密程度表示电场的强弱，其每点的切线方向表示该点的电场强度的方向。
5．匀强电场中各点电场强度的大小相等、方向相同，其电场线是间隔相等的平行直线。
一、电场1．电场的概念与根本性质2．电场力电场对电荷的作用力。
3．静电场静止电荷周围产生的电场。
二、电场强度1．检验电荷和场源电荷 (1)检验电荷(2)场源电荷如果电场是由某个带电体激发产生的，那么该带电体所带的电荷称为场源电荷或源电荷。
2．电场强度(1)定义：放入电场中某处的检验电荷受到的电场力跟它的电荷量的比值。
(2)公式：E ＝Fq。
(3)单位：牛每库，符号N/C 。
(4)方向：电场强度是矢量，规定某点电场强度的方向跟正电荷在该点所受的静电力的方向相同。
负电荷在电场中某点所受的静电力的方向跟该点电场强度的方向相反。
3．真空中点电荷的场强 (1)大小：E ＝k Qr 2。
(2)方向①正点电荷：某点P 的场强方向沿着二者连线背离正电荷，如图1-3-1甲所示。
图1-3-1②负点电荷：某点P 的场强方向沿着二者连线指向负电荷，如图乙所示。
三、电场线 1．概念电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度方向。
2．特点(1)曲线上切线方向表示该点的场强方向。
(2)起始于正电荷(或无穷远)终止于负电荷(或无穷远)，电场线不闭合。
(3)任意两条电场线不相交。
(4)电场线的疏密表示场强的强弱。
(5)电场线是为了形象描述电场而假想的曲线，实际并不存在。
3．几种常见典型电场的电场线电场电场线形状简要描述正点电荷光辉四射，发散状负点电荷众矢之的，会聚状等量正点电荷势不两立，相斥状等量异种点电荷手牵手，心连心，相吸状匀强电场互相平行等间距的直线1．自主思考——判一判(1)在电场中的电荷，不管是静止的还是运动的，都受到电场力的作用。
第5节 洛伦兹力的应用1. 粒子进入磁场后做匀速圆周运动，射出磁场时速度仍为v 0，如图1所示，粒子射出磁场时的速度方向与射入磁场时相比偏转了θ角，由几何关系知：tan θ2＝__________＝____________.利用磁场把握粒子的运动方向时磁场只转变粒子的运动____________，不转变粒子的速度________．图12．质谱仪的原理和应用 (1)原理图：如图2所示．图2(2)加速：带电粒子进入质谱仪的加速电场，由动能定理得：________＝12m v 2 ①(3)偏转：带电粒子进入质谱仪的偏转磁场做匀速圆周运动，洛伦兹力供应向心力：________＝m v 2r② (4)由①②两式可以求出粒子的________、________、________等，其中由r ＝1B 2mU q 可知电荷量相同时，半径将随________变化． (5)质谱仪的应用：可以测定带电粒子的质量和分析________． 3．回旋加速器的原理及应用 (1)构造图：如图3所示． 回旋加速器的核心部件是两个____________．图3 (2)原理回旋加速器有两个铜质的D 形盒D 1、D 2，其间留有一________，加以________电压，离子源处在中心O 四周，匀强磁场________D 形盒表面．粒子在两盒空间的匀强磁场中，做______________，在两盒间的空隙中，被__________加速．假如交变电场的周期与粒子______________________相同，粒子在空隙中总被__________，半径r 渐渐增大，达到预定速率后，用静电偏转极将高能粒子引出D 形盒用于科学争辩．(3)用途加速器是使____________获得高能量的装置，是科学家探究________的有力工具，而且在工、农、医药等行业得到广泛应用．【概念规律练】学问点一 利用磁场把握带电粒子的运动1．长直螺线管中通有电流，沿螺线管中心轴线射入一电子，若螺线管中电流增大，方向不变，电子在螺旋管中心轴线上运动状况是( )A ．做匀速直线运动B ．做变加速直线运动C ．做变减速直线运动D ．做间距变大的螺旋运动2. 如图4所示，ab 是一弯管，其中心线是半径为R 的一段圆弧，将它置于一给定的匀强磁场中，磁场方向垂直于圆弧所在平面，并且指向纸外．有一束粒子对准a 端射入弯管，粒子有不同的质量、不同的速度，但都是一价正离子( )图4A ．只有速度v 大小确定的粒子可以沿中心线通过弯管B ．只有质量m 大小确定的粒子可以沿中心线通过弯管C ．只有m 、v 的乘积大小确定的粒子可以沿中心线通过弯管D ．只有动能E k 大小确定的粒子可以沿中心线通过弯管 学问点二 洛伦兹力与其他性质力的结合3. 如图5所示，空间存在相互垂直的匀强电场和匀强磁场，电场的方向竖直向下，磁场方向垂直纸面对里，一带电油滴P 恰好处于静止状态，则下列说法正确的是( )图5A ．若撤去磁场，P 可能做匀加速直线运动B ．若撤去电场，P 确定做匀加速直线运动C ．若给P 一初速度，P 可能做匀速直线运动D ．若给P 一初速度，P 确定做曲线运动 4．如图6所示，用丝线吊一个质量为m 的带电(绝缘)小球处于匀强磁场中，空气阻力不计，当小球分别从A 点和B 点向最低点O 运动且两次经过O 点时( )图6A ．小球的动能相同B ．丝线所受的拉力相同C ．小球所受的洛伦兹力相同D ．小球的向心加速度相同 学问点三 质谱仪5. 质谱仪原理如图7所示，a 为粒子加速器，电压为U 1；b 为速度选择器，磁场与电场正交，磁感应强度为B 1，板间距离为d ；c 为偏转分别器，磁感应强度为B 2.今有一质量为m 、电荷量为e 的正粒子(不计重力)，经加速后，该粒子恰能通过速度选择器，粒子进入分别器后做匀速圆周运动．求：图7(1)粒子的速度v为多少？(2)速度选择器的电压U2为多少？(3)粒子在B2磁场中做匀速圆周运动的半径R为多大？学问点四回旋加速器6．在回旋加速器中()A．电场用来加速带电粒子，磁场则使带电粒子回旋B．电场和磁场同时用来加速带电粒子C．在沟通电压确定的条件下，回旋加速器的半径越大，则带电粒子获得的动能越大D．同一带电粒子获得的最大动能只与沟通电压的大小有关，而与沟通电压的频率无关．7．有一回旋加速器，它的高频电源的频率为1.2×107 Hz，D形盒的半径为0.532 m，求加速氘核时所需的磁感应强度为多大？氘核所能达到的最大动能为多少？(氘核的质量为3.3×10－27 kg，氘核的电荷量为1.6×10－19C)【方法技巧练】一、速度选择器问题的分析方法8．在两平行金属板间，有如图8所示的相互正交的匀强电场和匀强磁场．α粒子以速度v0从两板的正中心垂直于电场方向和磁场方向从左向右射入时，恰好能沿直线匀速通过．供下列各小题选择的答案有：图8A．不偏转B．向上偏转C．向下偏转D．向纸内或纸外偏转(1)若质子以速度v0从两板的正中心垂直于电场方向和磁场方向从左向右射入时，质子将________(2)若电子以速度v0从两板的正中心垂直于电场方向和磁场方向从左向右射入时，电子将________(3)若质子以大于v0的速度，沿垂直于匀强电场和匀强磁场的方向从两板正中心射入，质子将________9. 一个带正电的微粒(重力不计)穿过如图9所示的匀强磁场和匀强电场区域时，恰能沿直线运动，则欲使电荷向下偏转时应接受的方法是()图9A．增大电荷质量B．增大电荷电荷量C．减小入射速度D．增大磁感应强度1．如图10所示，一水平导线通以电流I，导线下方有一电子，初速度方向与导线平行，关于电子的运动状况，下述说法中正确的是()图10A．沿路径a运动，其轨道半径越来越大B．沿路径a运动，其轨道半径越来越小C．沿路径b运动，其轨道半径越来越小D．沿路径b运动，其轨道半径越来越大2. 如图11所示，一圆形区域内存在匀强磁场，AC为直径，O为圆心，一带电粒子从A沿AO方向垂直射入磁场，初速度为v1，从D点射出磁场时的速率为v2，则下列说法中正确的是(粒子重力不计)()图11A．v2>v1，v2的方向的反向延长线必过圆心B．v2＝v1，v2的方向的反向延长线必过圆心C．v2>v1，v2的方向的反向延长线可能不过圆心D．v2＝v1，v2的方向的反向延长线可能不过圆心3. 如图12所示，匀强电场的方向竖直向下，匀强磁场的方向垂直纸面对里，三个油滴a、b、c带有等量同种电荷，其中a静止，b向右做匀速运动，c向左做匀速运动，比较它们的重力G a、G b、G c间的关系，正确的是()图12A．G a最大B．G b最大C．G c最大D．G b最小4. 如图13所示，一个带正电荷的小球沿光滑水平绝缘的桌面对右运动，飞离桌子边缘A，最终落到地板上．设有磁场时飞行时间为t1，水平射程为x1，着地速度大小为v1；若撤去磁场而其余条件不变时，小球飞行的时间为t2，水平射程为x2，着地速度大小为v2.则()图13A．x1>x2B．t1>t2C．v1>v2D．v1＝v2。
2017-2018学年高中物理第1章静电场第3节电场电场强度和电场线练习教科版选修3-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017-2018学年高中物理第1章静电场第3节电场电场强度和电场线练习教科版选修3-1）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017-2018学年高中物理第1章静电场第3节电场电场强度和电场线练习教科版选修3-1的全部内容。
第3节电场电场强度和电场线1．放入电场中某点的检验电荷所受电场力与它的电荷量的比值叫做该点的电场强度，它是用来描述电场强弱和方向的物理量，其大小与检验电荷及其受力无关，决定于电场本身，其方向与正电荷在该点所受静电力方向相同．2．真空中点电荷周围形成的电场的场强公式为：E＝k错误!，其中k是静电力常量,Q是场源电荷的电荷量．在点电荷Q的电场中不存在E相同的两个点．r相等时,E的大小相等，但方向不同；两点在以Q为中心的同一半径上时，E的方向相同，但大小不同．3．匀强电场是场强大小、方向处处相同的电场，其电场线是间隔相等的平行线．4．下列说法中正确的是( )A．只要有电荷存在，电荷周围就一定存在电场B．电场是一种物质，它与其他物质一样，是不依赖我们的感觉而客观存在的东西C．电荷间的相互作用是通过电场而产生的,电场最基本的特征是对处在它里面的电荷有力的作用D．电场是人为设想出来的，其实并不存在答案ABC5．下列关于电场的叙述正确的是( ）A．两个未接触的电荷发生了相互作用,一定是电场引起的B．只有电荷发生相互作用时才产生电场C．只要有电荷存在,其周围就存在电场D．A电荷受到B电荷的作用，是B电荷的电场对A电荷的作用答案ACD6．关于电场线的以下说法中,正确的是( ）A．电场线上每一点的切线方向都跟电荷在该点的受力方向相同B．沿电场线的方向,电场强度越来越小C．电场线越密的地方同一试探电荷所受的电场力就越大D．顺着电场线移动电荷，电荷受电场力大小一定不变答案C解析电场线上每一点的切线方向都跟正电荷在该点的受力方向相同，A错误；沿电场线方向，其疏密变化情况未知，所以电场强度大小不能判定，电荷的受力情况也不能判定，所以B、D错误；故只有C正确．【概念规律练】知识点一电场、电场强度1．电场中有一点P,下列说法中正确的是( )A．若放在P点的试探电荷的电荷量减半，则P点的场强减半B．若P点无试探电荷，则P点的场强为零C．P点的场强越大，则同一电荷在P点所受到的电场力越大D．P点的场强方向为试探电荷在该点受到的电场力的方向答案C解析为了知道电场中某点的电场强度，可以把一个试探电荷放入该点，其受到的电场力F与自身的电荷量q的比值错误!可反映该点场强的大小，但该点的场强由电场本身决定,与试探电荷的电荷量多少、电性无关,所以A、B错．由E＝错误!得F＝Eq，当q一定时,E越大,F越大，所以C正确．电场中某点的场强方向规定为正电荷在该点受到的电场力方向，与负电荷受力的方向相反，D错．2．一检验电荷q＝＋4×10－9C，在电场中P点受到的电场力F＝6×10－7N．求：（1）P点的场强大小；（2）将检验电荷移走后,P点的场强大小；(3)放一电荷量为q＝1.2×10－6C的电荷在P点,受到的电场力F′是多大？答案（1)1。
第一章第一节1． 答：在天气干躁的季节，脱掉外衣时，由于摩擦，外衣和身体各自带了等量、异号的电荷。
接着用手去摸金属门把手时，身体放电，于是产生电击的感觉。
2． 答：由于A 、B 都是金属导体，可移动的电荷是自由电子，所以，A 带上的是负电荷，这是电子由B 移动到A 的结果。
其中，A 得到的电子数为8101910 6.25101.610n --==⨯⨯，与B 失去的电子数相等。
3． 答：图1－4是此问题的示意图。
导体B 中的一部分自由受A 的正电荷吸引积聚在B 的左端，右端会因失去电子而带正电。
A 对B 左端的吸引力大于对右端的排斥力，A 、B 之间产生吸引力。
4． 答：此现象并不是说明制造出了永动机，也没有违背能量守恒定律。
因为，在把A 、B 分开的过程中要克服A 、B 之间的静电力做功。
这是把机械转化为电能的过程。
第二节1． 答：根据库仑的发现，两个相同的带电金属球接触后所带的电荷量相等。
所以，先把A 球与B 球接触，此时，B 球带电2q；再把B 球与C 球接触，则B 、C 球分别带电4q ；最后，B球再次与A 球接触，B 球带电3()2248B q q q q =+÷=。
2． 答：192291222152(1.610)9.010230.4(10)q q e F k k N N r r --⨯===⨯⨯=（注意，原子核中的质子间的静电力可以使质子产生2921.410/m s ⨯的加速度！）3． 答：设A 、B 两球的电荷量分别为q 、q -，距离为r ，则22kq F r=-。
当用C 接触A 时，A 的电荷量变为2A q q =，C 的电荷量也是2c q q =；C 再与接触后，B 的电荷量变为224B qq q q -+==-；此时，A 、B 间的静电力变为：2222112288A B q q q q q F k k k F r r r ⨯'==-=-=。
在此情况下，若再使A 、B间距增大为原来的2倍，则它们之间的静电力变为211232F F F "='= 。
