高低压配电房日常巡查内容要求及巡查表格 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】高低压配电房日常巡查内容及要求高低压电缆线路和桥架巡视时间；1、电缆接头、高压分支箱每周巡视检查一次，2、高低压电缆井的接头每周巡视检查一次，3、高低压电缆线路每天巡视检查一次，4、变电站进线电缆每月巡视检查一次。
巡视类容及要求1、对高低压电缆电路，应查看桥架是否扣整严实，防鼠封堵是否牢固，高低压电缆桥架应完好无破损，发现异常应及时处理并作好记录。
2、地下室配电房进线桥架电缆有无渗水现象。
3、查看电缆井沟内有无积水和污物，如有应及时排干积水清除污物。
4、井沟内的电缆、电缆头应完整清洁，接地线良好，无发热破裂现象。
5、外路电缆的外皮是否完整，支撑是否牢固。
6、各班组、巡查人员应熟悉变电站所属电缆线路分布情况。
镉镍直流屏巡视时间：每班巡视一次巡视类容及要求1、检查蓄电池电压值，连接片有无松动和腐蚀现象，壳体有无渗漏和变形，绝缘电阻是否下降。
2、对铅酸、镉镍蓄电池组，检查每只蓄电池的液面高度，看有无漏液，若液面低于下线，应补充蒸馏水，调整电解液的比重在合格范围内。
3、对充电装置，检查三相交流电压是否平衡，运行噪声有无异常，交流输入电压值、直流输出电压值、直流输出电流值等表计显示是否正确，正对地和负对地的绝缘状态是否良好。
4、检查直流电源装置上的各种信号灯、声响报警装置是否正常。
计量和指示仪表的巡视检查项目检查计量和指示仪表的指示值是否正确，指示灯是否正常。
高压柜、高压环网柜巡视时间：每班巡视一次巡视类容及要求A、开关柜屏上指示灯、带电显示器指示应正常，操作方式选择开关、机械操作把手投切位置应正确，控制电源及电压回路电源分合闸指示正确；B、分、合闸位置指示器与实际运行方式相符；C、屏面表计、继电器工作应正常，无异声、异味及过热现象，操作方式切换开关正常在“远控”位置；D、柜内照明正常，通过观察窗观察柜内设备应正常；绝缘子应完好,无破损；E、柜内应无放电声、异味和不均匀的机械噪声,柜体温升正常；F、柜体、母线槽应无过热、变形、下沉，各封闭板螺丝应齐全，无松动、锈蚀，接地应牢固；G、真空断路器灭弧室应无漏气,灭弧室内屏蔽罩如为玻璃材料的表面应呈金黄色光泽,无氧化发黑迹象；SF6断路器气体压力应正常；瓷质部分及绝缘隔板应完好，无闪络放电痕迹, 接头及断路器无发热，对于无法直接进行测温的封闭式开关柜，巡视时可用手触摸各开关柜的柜体，以确认开关柜是否发热；H、断路器操作结构应完好,直流接触器有无积尘,二次端子有无锈蚀；I、接地牢固可靠,封闭性能及防小动物设施应完好变压器巡视时间：每班巡视一次巡视类容及要求1、变压器温度是否正常，温控器完好，温度报警值在140摄氏度,超温跳闸值在150摄氏度,自动起风机值在90摄氏度,自动停风机值在80摄氏度。

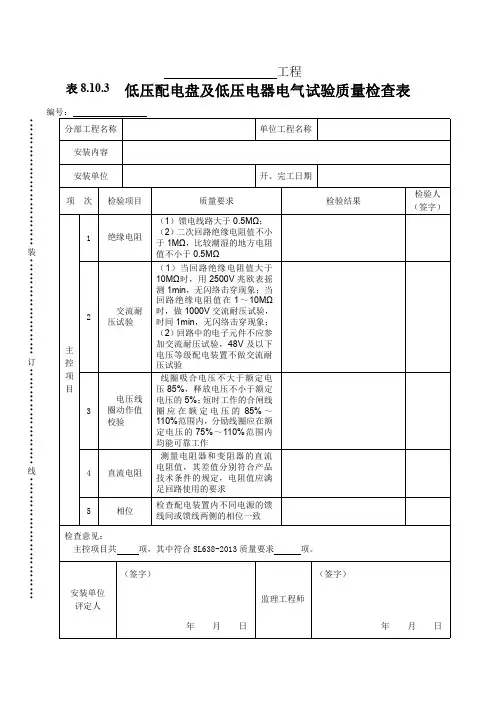

工程低压配电盘及低压电器电气试验质量检查表编号：分部工程名称单位工程名称安装内容安装单位开、完工日期项次检验项目质量要求检验结果检验人（签字）主控项目1绝缘电阻（1）馈电线路大于0.5MΩ；（2）二次回路绝缘电阻值不小于1MΩ，比较潮湿的地方电阻值不小于0.5MΩ2交流耐压试验（1）当回路绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1min，无闪络击穿现象；当回路绝缘电阻值在1～10MΩ时，做1000V交流耐压试验，时间1min，无闪络击穿现象；（2）回路中的电子元件不应参加交流耐压试验，48V及以下电压等级配电装置不做交流耐压试验3电压线圈动作值校验线圈吸合电压不大于额定电压85%，释放电压不小于额定电压的5%；短时工作的合闸线圈应在额定电压的85%～110%范围内，分励线圈应在额定电压的75%～110%范围内均能可靠工作4直流电阻测量电阻器和变阻器的直流电阻值，其差值分别符合产品技术条件的规定，电阻值应满足回路使用的要求5相位检查配电装置内不同电源的馈线间或馈线两侧的相位一致检查意见：主控项目共项，其中符合SL638-2013质量要求项。
安装单位评定人（签字）年月日监理工程师（签字）年月日·····························装······················订······················线····························表8.10.3。
配电室及电气设备专项安全检查表配电室及电气设备的安全检查表此文档为可编辑修改的WORD版专项安全检查表。
检查项目：配电室及电气设备的安全检查检查时间：年月日检查人员：检查方法：现场检查项目：1、检查配电室进线电压、电流，查看记录台及各出线负荷是否正常。
2、检查少油断路器油标、油色、信号装置、绝缘套管是否正常，现场检查有无渗、漏油现象，引线接头、接地是否良好。
3、检查真空断路器真空炮、信号装置是否正常，引线接头、接地是否良好。
4、检查高压隔离开关紧固件是否有严重积垢，合闸是否到位，现场检查瓷瓶是否有裂缝和损坏。
5、检查电压互感器、电流互感器二次侧必须有一端接地。
一次、二次侧短路保护符合要求。
6、检查刀闸开关是否合好，是否放电，发热现象，是否挂牌且准确一致。
7、检查母线是否有放电现象。
8、检查高压电是否有发热、放电、鼓肚现象。
9、检查各开关柜接地线良好，防护安全可靠。
10、检查配电室各电缆头是否有发热、变形等异常。
11、检查配电室内有无鸟、鼠类动物，并放有鼠药。
12、各配电室门、窗是否关严不会被风刮开，门窗玻璃是否齐全。
13、雨天检查配电室房顶有无漏水现象，电缆沟内是否进水严重，是否采取了排水措施。
检查内容及标准（或依据）：1、检查配电室进线电压、电流，查看记录台及各出线负荷是否正常。
2、检查少油断路器油标、油色、信号装置、绝缘套管是否正常，现场检查有无渗、漏油现象，引线接头、接地是否良好。
3、检查真空断路器真空炮、信号装置是否正常，引线接头、接地是否良好。
4、检查高压隔离开关紧固件是否有严重积垢，合闸是否到位，现场检查瓷瓶是否有裂缝和损坏。
5、检查电压互感器、电流互感器二次侧必须有一端接地。
一次、二次侧短路保护符合要求。
6、检查刀闸开关是否合好，是否放电，发热现象，是否挂牌且准确一致。
7、检查母线是否有放电现象。
8、检查高压电是否有发热、放电、鼓肚现象。
9、检查各开关柜接地线良好，防护安全可靠。
10、检查配电室各电缆头是否有发热、变形等异常。
低压配电系统装置检查表
依据《低压配电设计规范》GB50054-1995（表中简称依据一）对新建和扩建工程的低压（交流500V）配电系统装置检查如下：
供配电系统检查表
依据《供配电系统设计规范》GB50052-1995（表中简称依据二）对110kV 及以下的供配电系统新建和扩建工程的设计检查如下：
10kV及以下变电所检查表
依据《10kV及以下变电所设计规范》GB50053-1994（表中简称依据三）对10kV及以下新建、扩建或改建工程的变电所设计检查如下：
35～110kV，单台变压器容量为5000kVA及以上变电所检查表
依据《35～110kV变电所设计规范》GB50059-1992（表中简称依据四）对35～110kV，单台变压器容量为5000kVA及以上新建变电所检查如下：
用电安全检查表
依据《用电安全导则》GB/T13862-92（表中简称依据五）对交流额定电压1000V 及以下、直流1500V以下的各类电气装置在安装、验收合格交付使用后的整个操作、使用、检查和维护过程检查如下：。
