2、有线数字电视的主流标准与方式
1）标准： DVB-C ATSC-16VSB，ATSC-64QAM
ISDB-C
精选ppt课件2021
17
2)四种方式：
DVB-C
ATSC-64QAM ATSC-16VSB
ISDB-C
传送方式 16-64QAM 64QAM
16VSB
64QAM
➢ 提供其他增值业务：数据广播，视频点播，电子商务，软件下载 ，电视购物……
➢ 为“三网融合”提供了技术上的可能性。
精选ppt课件2021
4
3、数字电视分类
HDTV：图像分辨率1920×1080（16：9） SDTV：图像分辨率720×756（PAL）
720×480（NTSC） LDTV：VCD级图像分辨率
编码：量化后的信号仍然只是离散信号，还不是数字信号。用 n比特二进制码来表示已经量化了的取样值，称为编码。 每个二进制数对应一个量化电平，再按时序将它们排列 起来，就得到基带数字信息流。
传输速率：传输速率=取样频率fs×量化比特数
精选ppt课件2021
20
2）音频信号的数字化
• 取样频率：>40KHz。 常用11.025KHz，22.05KHz，44.1KHz，48KHz。
精选ppt课件2021
2
一、数字电视基本概念
1、什么是数字电视
数字电视是一个系统。它指一个从节目摄 制、制作、编辑、存储、发送、传输，到信号 接收、处理、显示等全过程完全数字化的电视 系统。
精选ppt课件2021
3
2、数字电视实现的意义
➢ 使整个广播电视节目制作和传输质量显著改善，信道资源利用率 大大提高。
数字电视培训教材
数字电视培训教材材料扼要的介绍了数字电视的有关概念、数字电视的长处、数字旌旗灯号传输概论、数字电视前端的构成、数字电视收集根本指标、有线数字电视故障分析与检修、以及分前端设备治理与保护七个方面内容。
一、数字电视的有关概念1. 数字电视数字电视是指包含节目摄制、编辑、发送、传输、存储、接收和显示等环节全部采取数字处理的全新电视体系。
数字电视按其传输门路可分为3种：卫星数字电视（DVB-S）、有线数字电视（DVB-C）和地面数字广播电视（DVB-T）。
2. 有线数字电视有线数字电视指应用有线电视传输收集，将数字节目源经由编码调制，送到用户终端的数字解码接收机（又称机顶盒）。
3. 付费电视付费电视不合于现有的根本公益电视。
它知足人平易近群众个性化、多样化、多层次的文化需求为根本目标，以频道专业化、对象化为重要标记，以收取用户办事费为重要盈利方法。
4. 数字电视广播的国际标准今朝数字电视标准有3种：美国的ATSC、欧洲的DVB和日本的ISDB，个中前两种标准用得较为广泛，特别是DVB已逐渐成为世界数字电视的主流标准。
二、数字电视的长处与模仿电视比拟，数字电视有如下长处：1. 图像传输质量高，距离远。
数字电视旌旗灯号在传输过程中，多次中继后不会产生干扰和噪声的积聚，同时可采取纠错编码技巧，进步抗干扰才能。
所以数字电视在传输中保持信噪比根本不变，收端图像质量根本保持与发端一致，且传输距离不受限制。
2. 频谱资本应用高。
数字电视采取紧缩编码技巧，在一个8MHz带宽的频道内传输6-8套电视节目。
而模仿电视只能传输一套节目。
3. 旌旗灯号稳定靠得住，设备保护简单，应用便利。
模仿电视旌旗灯号数字化后，旌旗灯号以二进制码的情势出现，它只有“0”和“1”两种状况，二进制数字旌旗灯号不受电源波动、器件非线性的影响，所以旌旗灯号能保持稳定、靠得住。
处理数字旌旗灯号可采取大年夜范围集成电路，可降低了设备的功耗，削减体积，进步了设备的靠得住性。
技术培训资料(数字电视专题)

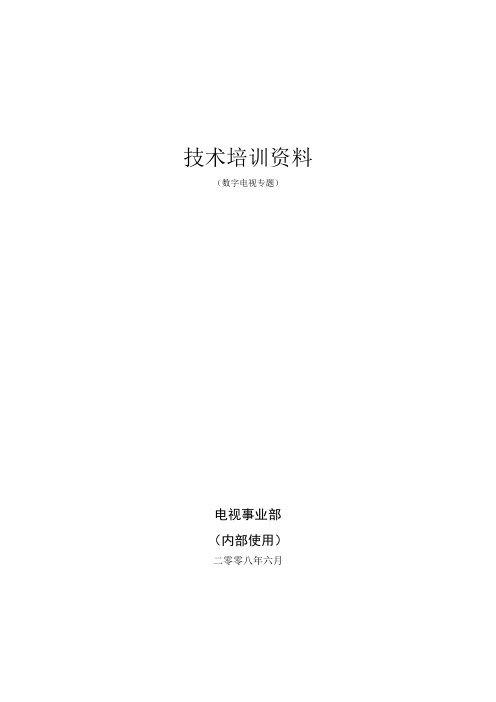

技术培训资料（数字电视专题）电视事业部（内部使用）二零零八年六月目录第一章数字电视专题 (3)第二章数字电视发射机发展技术特点 (5)第三章数字发射机相关技术和发展动态 (7)第四章数字电视的一些技术参数 (10)第五章数字电视技术方案 (14)第六章北京地面移动数字电视单频网 (21)第一章数字电视专题什么是数字电视？所谓数字电视，是将传统的模拟电视信号经过抽样、量化和编码转换成用二进制数代表的数字式信号，然后进行各种功能的处理、传输、存储和记录，也可以用电子计算机进行处理、监测和控制。
采用数字技术不仅使各种电视设备获得比原有模拟式设备更高的技术性能，而且还具有模拟技术不能达到的新功能，使电视技术进入崭新时代。
数字电视技术与原有的模拟电视技术相比有那些优点？1. 信号杂波比和连续处理的次数无关。
2. 可避免系统的非线性失真的影响。
3. 数字设备输出信号稳定可靠。
4. 易于实现信号的存储，而且存储时间与信号的特性无关。
5. 由于采用数字技术，与计算机配合可以实现设备的自动控制和调整。
6. 数字技术可实现时分多路，充分利用信道容量，利用数字电视信号中行、场消隐时间，可实现文字多工广播(Teletext)7. 压缩后的数字电视信号经数字调制后，可进行开路广播，在设计的服务区内(地面广播)，观众将以极大的概率实现"无差错接收"(发"0"收"0"，发" l"收"l")，收看到的电视图像及声音质量非常接近演播室质量。
8. 可以合理地利用各种类型的频谱资源。
9. 在同步转移模式(STM)的通信网络中，可实现多种业务的"动态组合"(dynamic combination)。
10. 很容易实现加密／解密和加扰／解扰技术，便于专业应用(包括军用)以及广播应用(特别是开展各类收费业务)。
11. 具有可扩展性、可分级性和互操作性，便于在各类通信信道特别是异步转移模式(ATM)的网络中传输，也便于与计算机网络联通。
数字电视系统原理与应用培训讲义
数字电视基础知识
电视信号的冗余性表现在以下方面： 空间相关冗余 时间相关冗余
数字电视基础知识
1.6 调制传输 基带信号变为频带信号，频谱搬移； 便于远距离传输； 比如：QPSK、QAM
数字电视基础知识
1.7 数字电视的几种分类 传输分类：数字卫星电视、数字有线电视、
数字地面广播电视。 清晰度分类：标准清晰度数字电视
数字电视基础知识
波特率：也就是符号率，是针对模拟数据信 号传输过程中，调制解调器输出的调制信号 每秒钟载波调制状态改变的数值，单位是 s/s，称为波特(baud)率。
比特率与波特率关系式：R=Blog2N（b/s）
R是比特率，B是波特率，N是n比特符号数。
数字电视基础知识
1.4 模拟信号的数字化 抽样：时间上连续的取值变为有限个离
抓住每一次机会不能轻易流失，这样 我们才 能真正 强大。20.11.262020年 11月26日星期 四5时55分52秒20.11.26
谢谢大家！
重于泰山，轻于鸿毛。05:55:5205:55: 5205:55Thurs day, November 26, 2020
不可麻痹大意，要防微杜渐。20.11.2620.11.2605:55:5205: 55:52November 26, 2020
加强自身建设，增强个人的休养。2020年11月26日 上午5时 55分20.11.2620.11.26
（SDTV）、高清晰度数字电视（HDTV）。
二、数字电视前端系统
数字电视系统信号原理图
视频 音频 数据
视频编码
节目Leabharlann 音频编码复用
传 输 复 用
信 道 编 码
调 信道 制 器
调 谐 器
数字电视基础知识培训
I B B P BB P B B P B B P B B I
time
前向预 测
前向预测
双向预测
显示顺序 (编码器输入，解码器输出)
I PBBPBBPBBPBBI BB
编码顺序 (编码器输出，解码器输入
GOP – 图象组
GOP组越长,编码效率越高 GOP组越短,技术上越容易实现 I帧要求的码率最高
N = 12 , M = 3
Video servers
FIBER
OPTICAL NODE
COAX
Digital Transport
CABLE MODEM PHONE
LAN / WAN data routers
PC
DIGITAL SET-TOP
Subscriber management
5
MPEG-2编码压缩技术
标准:ISO/IEC13818
10
数字视频压缩的目标
保留图像中所有信息 消除图像中所有多余的信息 用最节省比特的方法传输必须传的信息 最大限度地降低复杂性和成本
11
压缩数字视频基本思路
消除电视图像中多余信息
• 时域冗余信息(time-domain redundancy)。相邻图像之 间变化不大。 • 空间域冗余信息(spatial redundancy)。在同一图像中， 相邻像素(pixel)变化不大。
I-Picture B-Picture B-Picture P-Picture 用过去的I-图像 获得运动矢量和 图像差别 Full Image 用过去的I-图像和将来的P-图像 获得运动矢量和图像差别
15
帧内压缩
速率控制 量子化表
全二 进制 数据
4:2: 2 to 4:2: 0 信息丢失
数字电视培训
数字电视培训一、数字电视基础培训1.1概述电视技术发展到今天其适用范围早已超越出广播娱乐界，已广泛地扩展到文化、教育、科研、管理、工矿企业、医疗卫生、公安、交通、军事宇航和人们日常生活的各个领域。
随着信息和知识时代的到来，信息和数字技术飞跃发展，电视技术在历经了从黑白电视到彩色电视的革命性转变后，自然而然的进入了从模拟电视到数字电视的第二次革命。
所谓数字电视是将传统的模拟电视信号经过量化和编码转换成二进制数的数字信号，然后进行各种功能的处理、传输、存储和记录，也可以用计算机进行处理监测和控制采用数字技术获得比模拟设备更高的性能，并具有模拟技术所不能达到的新功能。
电视数字化的必然性根源于其相对优势：1 .信号质量高抗干扰能力强模拟电视信号的失真和杂波在传输和处理过程中存在着积累现象，在经过长距离传输后或多次复制后，信号质量会迅速下降；数字电视信号的失真和杂波不会积累，经过多次处理后，其特性保持不变，数字电视广播用户接收到的图像质量和声音质量几乎与电视台发送的质量一样。
2 .传输效率高多功能复用大家知道，在6-8M 的带宽内只能传输一套模拟电视节目，而数字电视信号经过压缩后能在同样带宽内传送4-6 套电视节目，利用有限的频道资源，数字技术还可实现多功能复用，例如将数字图文信号插入场逆程中，可以传送各种数据、信息电子出版物，将声音插入声音载波上，可传送多路立体声。
数字电视信号在处理和传输的过程中具有很强的纠错功能。
3 .双向交互性数字电视广播可将一点对多点的广播扩展为点对点交互系统，用户可根据个人爱好点播节目或信息。
4 .便于网络化数字电视信号便于计算机网络应用环境，便于图像和声音的传输，实现电视节目资源共享，另外数字电视系统还具有体积小、耗电低、价格便宜等优点。
1.2数字电视的发展历程从1994 年开播卫星数字电视，到1998 年底开播地面数字电视广播，数字电视实现了全面启动。
到1999 年底全球约有2500 万台卫星数字电视机顶盒，700 万台有线网数字机顶盒和40 万台地面数字电视机顶盒和接收机，主要分布于欧洲美国和日本。
《数字电视培训材料》课件
数字电视的商业模式
数字电视产业链已经逐渐形成，竞争格局也逐渐稳定。
数字电视制造商
如海信、创维等，负责生产数字 电视硬件和设备。
数字电视运营商
数字电视内容提供商
维信诺、中星微、高清阅兴等， 负责数字电视信号的制作和传输。
东方卫视、CCTV-1等，负责提供 数字电视的独家节目以及优质视 频娱乐相关内容。
数字电视培训材料
本课程将深入介绍数字电视的优势、技术、标准以及产业生态，为您揭示数 字电视行业的前景与发展，帮助您更好地把握数字电视的商业机遇。
什么是数字电视？
数字电视作为数字传媒时代下的重要组成部分，是以数字信号为媒介，为广大观众提供更加清晰、高质量的图 像、声音及多样化娱乐业务的一种新型电视技术。数字电视代表了电视技术的新发展方向。
机顶盒由于自带高性能的处理器，可以
内置数字电视接收模块的电视机
2
使用高清晰度的数字电视编码格式，用 户享受更好的音画效果。
少量使用，但是不用附加设备，安装方
便，与普通电视机完美融合。
3
电视网卡
使用电视网卡可以使计算机成为数字电 视机顶盒。
数字电视系统的组成
完整的数字电视系统，需要包括数字电视信号的生成、传输以及用户接收方案。
2 可视化搜索技术
可视化搜索技术帮助观众快速找到自己想观看的节目，方便又高效。
3 互联网电视机顶盒
未来数字电视机顶盒不仅仅起到接收数字电视信号的作用，而是成为家庭的多媒体中心， 成为理想互联网终端。
数字电视产品的市场调研及营销策略
数字电视公司需了解市场需求、市场占有率，设计相应的营销策略，让数字电视产品尽快进入市场。
数字信号
数字传输是数字电视的基础，数 字信号是数字电视成功的关键。
数字电视基础培训(PDF 38页)
数字电视基础培训D i g i t a l V i d e o N e t w o r k s L t d.产品市场部2007年1月4日Copyright ©2000-2003 Digital Video Networks电视技术的发展历程⏹50年代，黑白电视⏹60年代末，彩色电视⏹80年代，D2MAC 尝试对传统模拟电视改变，但没有成功。
⏹日本和美国尝试HDTV 传输，但最终也没有获得期望的成功。
⏹90年代初，在演播室中使用未压缩的CCIR601数字电视信号。
（270Mbit/s ～800Mbit/s ，信道传输必须压缩）黑白电视彩色电视数字电视电视的发展电视图像的彩色化⏹1953年，美国国家电视制式委员会提出NTSC(NationalTelevision System Committee)制。
⏹日本、加拿大分别于1957、1966年采用同一制式播出。
⏹1956年，法国提出SECAM(SEquential CouleurAvecMemoire)制。
⏹1960年，德国提出PAL(Phase Alternation Line-by-Line)制。
⏹为便于转播和交换节目，各国曾多次讨论统一电视制式问题，但由于政治及经济等方面的原因，始终未能达成一致。
于是，国际上便形成了3种彩色电视制式同时并存的局面。
⏹彩色电视机在哪国使用必须符合该国的黑白体制、彩色制式及频道划分，还要注意电源标准（有110伏/60赫与220伏/50赫之分），这样才能保证接收机安全可靠地接收到良好的彩色图像和伴音。
⏹目前世界上采用PAL制的国家最多。
中国所采用的电视制式为PAL/D，国家标准为：每帧扫描625行，每秒25帧。
Copyright ©2000-2003 Digital Video Networks高清晰度电视(HDTV)⏹“高清晰度”指与现行电视相比，其水平和垂直方向的图象分辨率都要求提高一倍以上，使用大屏幕显示器近距离观看时，图象细腻逼真，无闪烁和粗糙感，并配以数字环绕音响伴音。
数字电视基础知识培训(有线电视网络技术培训班)100406(PPT课件)
20XX年全疆广播影视系统有线电视网络技术培训班数字电视技术原理新疆广电网络教学目的数字电视技术作为广播电视的第二次革命，目前已广泛应用于广播电视系统的各个领域，从节目制作、播出的电视台、电台到节目传输的节传中心、网络公司等广电系统的各个台站都已实现广播电视的数字化。
本课程的目的是通过系统地讲解数字电视关键技术的理论知识，并结合实际应用，进一步提高工程技术人员数理论知识，并结合实际应用，进步提高工程技术人员数字电视理论水平，系统地掌握数字电视的组成结构和关键技术。
2001-2008 XJNT. All rights reserved. 新疆广电网络教学重点与难点 1、数字电视的概念2、数字电视系统组成结构3、数字化的三要素4、信源编码技术（编码算法）5、传输流及复用技术6、信道编码技术 8、调制技术 2001-2008 XJNT. All rights reserved. 新疆广电网络数字电视技术课程安排第1章：数字电视概述（计划时间0.5小时）第2章：数字电视编码技术（信源编码）计划时间（1.5个小时第3章：传输码流及其复用技术0.5个小时第4章：信道编码、调制技术（计划1个小时） 2001-2008 XJNT. All rights reserved. 新疆广电网络参考书数字电视基本原理（机械工业出版社）数字电视基础—视频和音频系统的设计与安装（人民邮电出版社） 2001-2008 XJNT. All rights reserved. 新疆广电网络数字电视技术原理第1章数字电视概述 2001-2008 XJNT. All rights reserved.新疆广电网络本章要点●了解数字电视的概念、优点。
●了解数字电视系统结构框图。
●了解数字电视的标准。
●了解数字电视的核心技术。
2001-2008 XJNT. All rights reserved. 新疆广电网络模拟电视系统的特点在电视信号的制作处理、控制调节、记录重放、调制解调、传输转播、接收显示等过程中，图像信号和伴音信号都是在时间轴上和振幅轴上连续变化的模拟信号。
数字电视技术培训材料
数字电视技术培训材料数字电视技术培训材料一、有线数字电视系统有线数字电视系统，就是在现有的或者重新建设的有线电视网络中，传送数字电视节目。
在系统中，数字电视信号的产生、传输和接收环节上，都使用离散的数字化信息来表示和处理。
也就是说，有线数字电视系统是在信源、信道、信宿三个环节上，全面实现了数字化的有线广播电视系统。
信源指节目的产生、编播、收转；信道指有线传输网络；信宿指用户的接收、显示。
二、数字电视的优点（一）数字电视信号质量高，彩色逼真，无重影，图像清晰度可分等级选择；伴音及广播音频质量好，可提供环绕立体声效果。
（二）每套数字电视节目占用频带很窄，可大大节省频率资源，一个8MHz模拟频道，可传送6—8套数字电视节目，不仅能大大增加电视节目传输数量，而且为开展增值业务留下了宝贵的频率资源。
（三）数字电视易于实现信号的存储、交换，而且存储时间与信号特性无关。
为准交互和交互业务的开展创造了条件，如VOD点播等。
（四）数字电视信号抗干扰能力强，对传输网络的S/N、C/N、CSO、CTB指标要求较低，数字电视信号在传输中可再生链接传输，传输距离长、传输过程中不会降低信号的信噪比，不会影响到信号的质量。
（五）数字电视信号可采用卫星、微波、光缆、电缆等多种方式传输，接收形式也有多种多样，可固定接收也可移动接收。
下，纠错前与纠错后的误码率就不同，纠错后要更低。
典型目标值 1.0E—9临界 1.0E—3 大量马赛克（2）调制误差率MER调制误差率是表征数字信号质量的最主要指标，它精确表明数字信号在调制和传输过程中所受到的损伤，以及解调还原后信号质量状况。
64QAM调制误差率MER的要求：前端＞38dB分前端＞36dB光节点＞34 dB用户端＞26 dBMER经验门限值23.5 dB（四）峭壁效应数字信号传输过程中具有峭壁效应，当有一定干扰存在时，通过放大器放大，MER会出现恶化，直接导致BER下降，影响用户收看。
