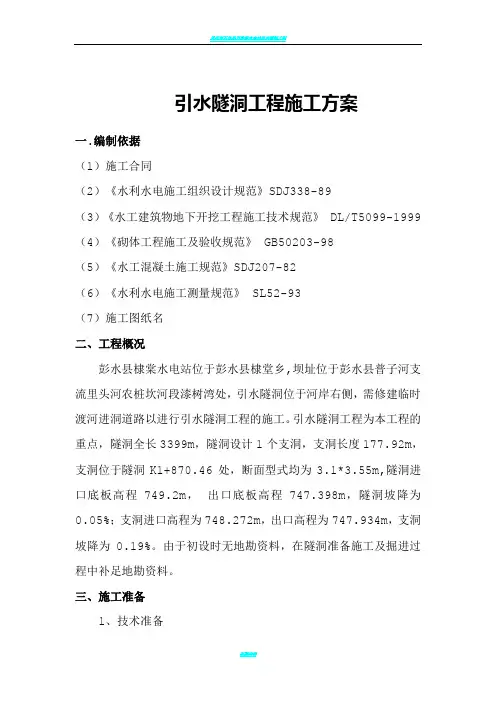

引水隧洞工程施工方案一.编制依据(1)施工合同(2)《水利水电施工组织设计规范》SDJ338-89(3)《水工建筑物地下开挖工程施工技术规范》 DL/T5099-1999(4)《砌体工程施工及验收规范》 GB50203-98(5)《水工混凝土施工规范》SDJ207-82(6)《水利水电施工测量规范》 SL52-93(7)施工图纸名二、工程概况彭水县棣棠水电站位于彭水县棣堂乡,坝址位于彭水县普子河支流里头河农桩坎河段漆树湾处,引水隧洞位于河岸右侧,需修建临时渡河进洞道路以进行引水隧洞工程的施工。
引水隧洞工程为本工程的重点,隧洞全长3399m,隧洞设计1个支洞,支洞长度177.92m,支洞位于隧洞K1+870.46处,断面型式均为3.1*3.55m,隧洞进口底板高程749.2m,出口底板高程747.398m,隧洞坡降为0.05%;支洞进口高程为748.272m,出口高程为747.934m,支洞坡降为0.19%。
由于初设时无地勘资料,在隧洞准备施工及掘进过程中补足地勘资料。
三、施工准备1、技术准备1)组织有关技术人员充分熟悉和审查施工图纸,施工图纸及其组成部分间有无矛盾和错误,施工图在尺寸、坐标、标高和说明方面是否一致,技术要求是否明确,结构施工图与设备安装的工艺是否矛盾,参加由建设单位主持的图纸会审、设计交底,并形成图纸会审纪要,所有参加方签字盖章。
2)根据工程的特点,研究使用新技术、新工艺、新材料,满足工期和质量要求。
3)编制和审批施工组织设计、质量计划及作业指导书、施工方案。
4)各有关技术资料的准备,各有关材料的进场试验。
2、现场准备根据施工需要进行调查研究,并掌握隧洞沿线的下列情况和资料:现场地形、地貌、工程地质和水文地质资料;气象资料;工程用地、交通运输及排水条件;施工供水、供电条件;工程材料、施工机械供应条件。
根据建设单位给定的定位坐标及高程控制点测量放线,引测隧洞的定位桩,控制点、水准点,测量放线由专人负责,技术部门管理,制定切实可行的方案。
引水隧洞排水设计方案
引水隧洞由于地质条件差,一直是大发DCIII标的关键线路,目前已完成164m石方洞挖施工。
原合同(施工组织设计)中未设专门的排水系统,只是在隧洞洞内设置排水沟进行洞内集水排输。
根据目前所揭示的情况,引水隧洞内渗水量较大,5#支洞上游侧是顺坡,可以通过排水沟将水引至5#支洞的集水井内,再由支洞已布置好的排水系统将水排出(根据渗水情况可以增加排水设备)。
但5#支洞下游侧是反坡,水一直跟着开挖作业面,随着洞挖长度的增加和渗水量的增大,目前已影响到掌子面的钻孔和出渣作业,为了解决引水隧洞下游侧的排水,改善洞内作业环境,加快洞挖施工进度。
结合现场实际情况和引水隧洞洞挖施工方案,制定了引水隧洞排水系统设计方案。
1 引水隧洞5#支洞下游工作面
1.1 集水坑的设置
由于受5#支洞地质条件的限制,5#支洞与主洞相交处的集水坑无法再增大,该集水坑只能满足5#支洞和引水隧洞5#支洞上游工作面的渗水排出,为了解决引水隧洞5#支洞下游侧的渗水排出问题,并结合现场实际地质情况,拟定在引8+950m左右处设置一个大的集水坑(防止引水隧洞5#支洞上游侧渗水太大时而5#支洞内现有的集水坑无法满足要求时可以备用),集水坑尺寸为:长×宽×深=250×200×150cm。
引水隧洞5#支洞下游侧沿引水隧洞右侧(靠山体内侧)采用风镐开挖一条排水沟,并采用M7.5浆砌石(或砖砌)而成,排水沟过水断面尺寸为50×30cm(高×宽),排水沟高出洞底板20cm。
每隔50m设一个较小的集水坑,集水坑尺寸为:长×宽×深=150×100×150cm,共设7个集水坑。
集水坑内均采用φ16的钢筋按@15cm焊接一个钢筋笼子,防止杂物等将水泵堵塞。
1.2 排水设备及管路布置
在引8+951m处的集水坑处设置二台45KW水泵(备用一台,根据渗水情况可以增加水泵数量),水泵型号为IS150-125-400,主要性能参数为:扬程50m,流量200m3/h,口径为150mm,电机功率45KW,沿隧洞布置一趟排水管至5#支洞外泥石流沟内,排水管采用φ150mm钢管,钢管长度为550m(排水管根据渗水情况可以随着水泵增加而增加排水钢管)。
引水隧洞5#支洞下游侧小集水坑内根据实际渗水情况设置一台7.5KW潜水泵将水排至引8+950m处的大集水坑内,水泵型号:100WQ-100-15-7.5,主要性能参数为:扬程15m,流量为100m3/h,口径为100mm,电机动率7.5KW。
再通过45KW水泵将水抽
排至5#支洞外,集水坑之间排水管采用φ100mm钢管,钢管长度390m(引8+950~9+320m)。
排水钢管挂在离底板50cm的岩壁锚杆(Φ25螺纹钢筋,L=1.5m,入岩1m)上。
1.3 备用电源
为了防止停电对排水造成影响,结构5#支洞内的排水系统,拟定对于引水隧洞和5#支洞排水系统专门备用一台柴油发电机,5#支洞内现有2台15KW潜水泵,为防止引水隧洞内出现大的渗水,大集水坑处考虑2台45KW水泵,小集水坑处考虑2台7.5KW 潜水泵,照明5KW,备用一台150KW的发电机,与排水系统有关的线路单独形成一套供电系统以保证5#支洞和引水隧洞内的排水需要。
备用150KW柴油发电机放在洞外空压机房处,距离5#支洞口50m。
2 引水隧洞5#支洞上游工作面
5#支洞上游工作面引水隧洞右侧设置排水沟,排水沟采用手风钻或风镐开挖,并采用M7.5浆砌石(或砖砌)而成,排水沟过水断面尺寸为50×30cm(高×宽),排水沟高出洞底板20cm。
3 根据引水隧洞渗水的实际情况,如在以后需增加水泵、排水钢管等排水系统,由监理工程师现场确定,所发生的工程量及费用以实际为准。
为确保排水工作的顺利,每一排水处设专人(白班夜班各一人)进行抽排水值班。
根据目前实际开挖所揭示水文地质情况,渗水量较大,同时为防止渗水量增加而影响引水隧洞开挖和砼浇筑施工进度,必须对引水隧洞增设排水系统(原合同内未设专门的排水系统),增设的排水系统属新增项目,由此而引起的有关设备费、电费、人工费等相关费用应由发包人承担。
请监理工程师对引水隧洞增设的排水设备及其相关费用给予确认。
谢谢。
4 排水主要设备一览表。
