作业场所空气采样仪器的技术规范GBT-17061-1997

  • 格式：doc
  • 大小：206.00 KB
  • 文档页数：9

下载文档原格式

  / 9

合集下载

工作场所空气有害物质采样技术

工作场所空气有害物质采样技术
气流方向：“小进大出吹泡泡”。
冲击式吸收管也可用于气溶胶的采集，但 流量只能用3L/min。
吸收液体积必须精确，并在使用中 防止挥发；
吸收液也有饱和容量，通常只用作 短时间采样；
采样前需用吸收液多次洗涤吸收管；
采样后要立即密封或转存，测定前 要用吸收液多次洗涤进气管；
需避光的应使用棕色管；
采用这种方式。
多孔玻板吸收管图示
P2ag3e 23
.
气态和蒸气态化合物的采集：
冲击式吸收管
性能要求：内管和外管的接口应是标准磨 口；内管应垂直于外管管底，出气口的内 径为1.0mm±0.1mm，管尖距外管底 5.0mm±0.1mm；固定小突应牢固。
气密性检查：同气泡吸收管。 气流方向：同气泡吸收管。 使用：与采气泵的连接与气泡吸收管相同。 GBZ/T160系列方法中硝基苯等约6种化
气泡吸收管图示
P2ag1e 21
.
气泡吸收管与采样泵的连接
将气泡吸收管的内管通过附加软胶管与 采样泵气密连接，中间可加一安全瓶防 止流量过大时，吸收液吸入采样泵造成 损坏。
气流的方向：内管进，外管出 GBZ/T160系列方法中约有16种化合物
可采用这种方式。
22
.
气态和蒸气态化合物的采集：
粉尘、COX、硫化氢、NOX 、苯
.
我们的日常工作 （1） 项目委托 现场调查、方案制定
（5） 报告编制 审核签发
检测流程
（2） 现场检测 准备工作
（4） 实验室检测 数据处理、原始记录
（3） 现场检测 /现场采样
3
.
作为一名专业的检 验检测人员，我们 的目标是？
准确定性 精确定量
我们的敌人是：误差

医院病理科医师接触甲醛的健康影响

医院病理科医师接触甲醛的健康影响
Abstract： ［Objective］ To assess the health effects in pathologists exposed to formaldehyde. ［Methods］ 116 pathologists were enrolled as exposed groups，while 118 unexposed to formaldehyde pathologists as control group. Formaldehyde concentrations were determined in workplaces of pathology department in hospitals. A survey with a questionnaire was conducted， the olfactory function and pulmonary function for all subjects were examined. ［Results］ The average concentrations of formaldehyde was 1.60±1.10 mg/m3（0.18-5.84 mg/m3）at the department of pathology in hospitals. Primary irritation to the eye and upper respiratory tract seemed more frequent in the high exposed group（≥ 2 mg/m3）of pathologists than in other groups（P < 0.001）. Allergic rhinitis of exposed group was higher than that in the contro（l P < 0.05）. There was no statistical difference in the olfactory threshold among pathologists and controls（P > 0.05）. Compared to the controls，the olfactory acuity among pathologists including all in different exposure level of formaldehyde was decreased（P < 0.001）. There was a significant dose response relationship between exposure dose and the olfactory acuity. A decrease in pulmonary function has been found in pathologists，andfemale then in male pathologists. ［Conclusion］ It showed that exposure to formaldehyde had made the pathologists health changed：primary irritation of the upper respiratory tract increased，the olfactory acuity reduced and pulmonary function decreased.

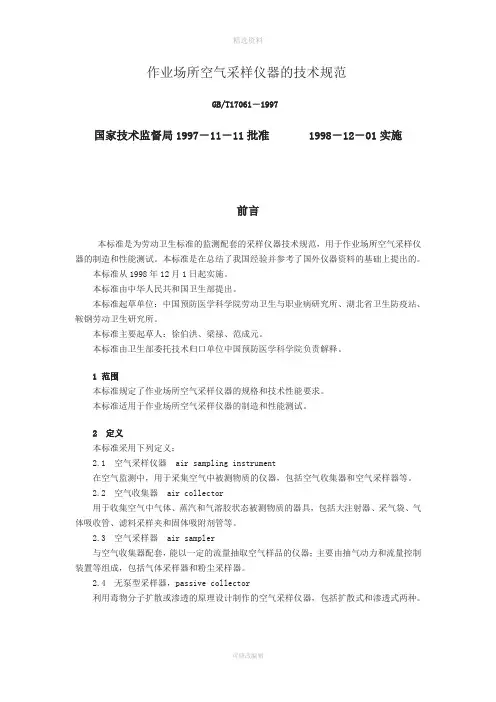

作业场所空气采样仪器的技术规范

作业场所空气采样仪器的技术规范

作业场所空气采样仪器的技术规范GB/T17061－1997国家技术监督局1997－11－11批准 1998－12－01实施前言本标准是为劳动卫生标准的监测配套的采样仪器技术规范，用于作业场所空气采样仪器的制造和性能测试。

本标准是在总结了我国经验并参考了国外仪器资料的基础上提出的。

本标准从1998年12月1日起实施。

本标准由中华人民共和国卫生部提出。

本标准起草单位：中国预防医学科学院劳动卫生与职业病研究所、湖北省卫生防疫站、鞍钢劳动卫生研究所。

本标准主要起草人：徐伯洪、梁禄、范成元。

本标准由卫生部委托技术归口单位中国预防医学科学院负责解释。

1 范围本标准规定了作业场所空气采样仪器的规格和技术性能要求。

本标准适用于作业场所空气采样仪器的制造和性能测试。

2 定义本标准采用下列定义：2．1 空气采样仪器 air sampling instrument在空气监测中，用于采集空气中被测物质的仪器，包括空气收集器和空气采样器等。

2．2 空气收集器 air collector用于收集空气中气体、蒸汽和气溶胶状态被测物质的器具，包括大注射器、采气袋、气体吸收管、滤料采样夹和固体吸附剂管等。

2．3 空气采样器 air sampler与空气收集器配套，能以一定的流量抽取空气样品的仪器；主要由抽气动力和流量控制装置等组成，包括气体采样器和粉尘采样器。

2．4 无泵型采样器，passive collector利用毒物分子扩散或渗透的原理设计制作的空气采样仪器，包括扩散式和渗透式两种。

3 空气收集器3．1 空气收集器的基本技术性能要求3．1．1 空气收集器的采样效率应大于90%。

3．1．2 空气收集器的机械构造和形状要合理，重量要轻，体积要小，携带和操作要简便安全。

3．1．3 制作空气收集器的材料应不吸附或吸收待测物质，不产生对采样和检测有影响的物质。

3．1．4 空气收集器能在温度－10~45℃、相对湿度小于95%的作业环境中正常工作。

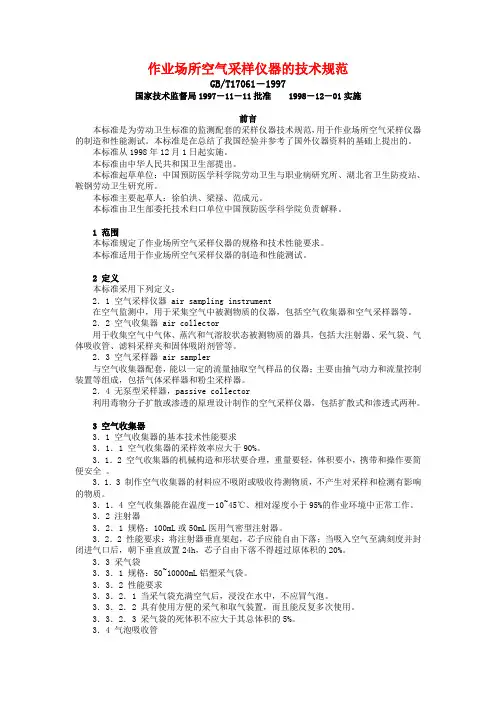

GB作业场所空气采样仪器的技术规范

GB作业场所空气采样仪器的技术规范

作业场所空气采样仪器的技术规范GB/T17061－1997国家技术监督局1997－11－11批准1998－12－01实施前言本标准是为劳动卫生标准的监测配套的采样仪器技术规范，用于作业场所空气采样仪器的制造和性能测试。

本标准是在总结了我国经验并参考了国外仪器资料的基础上提出的。

本标准从1998年12月1日起实施。

本标准由中华人民共和国卫生部提出。

本标准起草单位：中国预防医学科学院劳动卫生与职业病研究所、湖北省卫生防疫站、鞍钢劳动卫生研究所。

本标准主要起草人：徐伯洪、梁禄、范成元。

本标准由卫生部委托技术归口单位中国预防医学科学院负责解释。

1 范围本标准规定了作业场所空气采样仪器的规格和技术性能要求。

本标准适用于作业场所空气采样仪器的制造和性能测试。

2定义本标准采用下列定义：2.1空气采样仪器air sampling instrument在空气监测中，用于采集空气中被测物质的仪器，包括空气收集器和空气采样器等。

2.2空气收集器air collector用于收集空气中气体、蒸汽和气溶胶状态被测物质的器具，包括大注射器、采气袋、气体吸收管、滤料采样夹和固体吸附剂管等。

2.3空气采样器air sampler与空气收集器配套，能以一定的流量抽取空气样品的仪器；主要由抽气动力和流量控制装置等组成，包括气体采样器和粉尘采样器。

2.4无泵型采样器，passive collector利用毒物分子扩散或渗透的原理设计制作的空气采样仪器，包括扩散式和渗透式两种。

3空气收集器3.1空气收集器的基本技术性能要求3.1.1空气收集器的采样效率应大于90%。

3.1.2空气收集器的机械构造和形状要合理，重量要轻，体积要小，携带和操作要简便安全。

3.1.3制作空气收集器的材料应不吸附或吸收待测物质，不产生对采样和检测有影响的物质。

3.1.4空气收集器能在温度－10~45℃、相对湿度小于95%的作业环境中正常工作。

3.2注射器3.2.1规格：100mL或50mL医用气密型注射器。

职业卫生现场采样及质量控制

职业卫生现场采样及质量控制
● 直接采样法（容器采样法） • 注射器 • 采气袋
● 有泵型采样法 • 液体吸收法（大型气泡吸收管、小型气泡吸 收管、多孔玻板吸收管和冲击式吸收管） • 固体吸附剂管法 • 扩散吸收法
● 无泵型采样法
有泵型采样法----液体吸收法
吸收管
吸收液用量
ml
大型气泡吸收管 5～10
采样流量 L / min
定点采样---采样点数目的确定（1）
● 工作场所按产品的生产工艺流程，凡逸散或存在有害物 质的工作地点，至少应设置1个采样点。
● 一个有代表性的工作场所内有多台同类生产设备时，1～ 3台设置1个采样点；4～10台设置2个采样点；10台以上， 至少设置3个采样点。
● 一个有代表性的工作场所内，有2台以上不同类型的生产 设备，逸散同一种有害物质时，采样点应设置在逸散有 害物质浓度大的设备附近的工作地点；逸散不同种有害 物质时，将采样点设置在逸散待测有害物质设备的工作 地点，采样点的数目参照上述确定。
凝聚性气溶胶也称烟，如铅烟、铜烟等，粒径比雾小， 在1微米以下；
√尘---属固态分散性气溶胶，如铅尘等，粒径较大，从1微米
到数十微米。
特点（2）
● 由于气溶胶颗粒有重力的影响，特别 是比重大、粒径大的颗粒，在采样时， 需要一定的采样流量，才能克服重力的 影响，有效地采入收集器内。
气体和蒸气状态毒物的采样方法
空气中有毒物质的采集 和质量控制
主要内容：
● 工作场所有害物质在空气中的存在状态及采样 方法
● 作业场所 空气采样仪器的技术规范
● 工作场所有害物质空气样品采集的质量控制 ● 样品采集过程中存在的主要问题
（一）工作场所有毒物质在空气中的 存在状态及采样方法
重要性：

工作场所空气中采样技术规范

工作场所空气中采样技术规范

二、空气样品的采集技术




个体采样(Personal sampling)指将空气收集器 佩带在采样对象的前胸上部，其进气口尽量接 近呼吸带所进行的采样。 采样对象(Monitored person )指选定为具有代 表性的、进行个体采样的劳动者。 定点采样(Area sampling)指将空气收集器放置 在选定的采样点、劳动者的呼吸带进行采样。 采样时段(Sampling period)指在一个监测周期 （如工作日、周或年）中，选定的采样时刻。



①防止穿透；
②防止污染；

③防止假穿透，在稳定期测量。
二、空气样品的采集技术
固体吸附管的采集




采用固体吸附剂管进行样品采集时，应在样品采集前进 行流量的测定； 进行长时间样品采集时，应在样品采集 后再进行流量的测定。 硅胶只宜在较干燥环境中采样，当湿度>80%时，不宜 使用硅胶管进行长时间样品采集。 用于定点短时间采样时，以0.1L/min～0.5L/min流量采 集空气样品15min（具体见该项目的测定方法）。 用于个体采样和定点长时间采样时，以0.05L/min流量采 集空气样品2～8h。（具体见该项目的测定方法）。 采样前后要密封好固体吸附剂管的两端，保存在清洁的 容器内，不能放在有待测物的容器或环境中。


二、空气样品的采集技术

（二）工作场所空气样品的影Байду номын сангаас因素

3 人为因素：为了某种需要或目的，人为 地改变正常工作条件、环境条件或操作规 程等，以到达改变工作场所空气中有害物 质的浓度。
4 个人习惯不同。

二、空气样品的采集技术

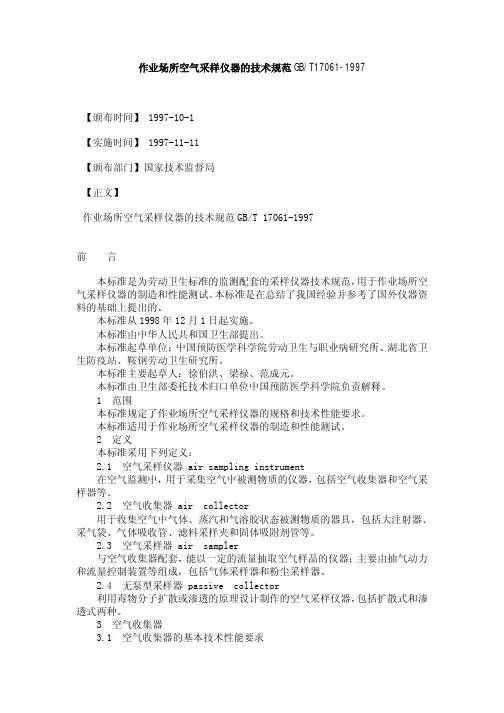

作业场所空气采样仪器的技术规范GBT 17061-1997

作业场所空气采样仪器的技术规范GB/T17061-1997 【颁布时间】 1997-10-1【实施时间】 1997-11-11【颁布部门】国家技术监督局【正文】作业场所空气采样仪器的技术规范GB/T 17061-1997前言本标准是为劳动卫生标准的监测配套的采样仪器技术规范，用于作业场所空气采样仪器的制造和性能测试。

本标准是在总结了我国经验并参考了国外仪器资料的基础上提出的。

本标准从1998年12月1日起实施。

本标准由中华人民共和国卫生部提出。

本标准起草单位：中国预防医学科学院劳动卫生与职业病研究所、湖北省卫生防疫站、鞍钢劳动卫生研究所。

本标准主要起草人：徐伯洪、梁禄、范成元。

本标准由卫生部委托技术归口单位中国预防医学科学院负责解释。

1 范围本标准规定了作业场所空气采样仪器的规格和技术性能要求。

本标准适用于作业场所空气采样仪器的制造和性能测试。

2 定义本标准采用下列定义：2.1 空气采样仪器 air sampling instrument在空气监测中，用于采集空气中被测物质的仪器，包括空气收集器和空气采样器等。

2.2 空气收集器 air collector用于收集空气中气体、蒸汽和气溶胶状态被测物质的器具，包括大注射器、采气袋、气体吸收管、滤料采样夹和固体吸附剂管等。

2.3 空气采样器 air sampler与空气收集器配套，能以一定的流量抽取空气样品的仪器；主要由抽气动力和流量控制装置等组成，包括气体采样器和粉尘采样器。

2.4 无泵型采样器 passive collector利用毒物分子扩散或渗透的原理设计制作的空气采样仪器，包括扩散式和渗透式两种。

3 空气收集器3.1 空气收集器的基本技术性能要求3.1.1 空气收集器的采样效率应大于90％。

3.1.2 空气收集器的机械构造和形状要合理，重量要轻，体积要小，携带和操作要简便安全。

3.1.3 制作空气收集器的材料应不吸附或吸收待测物质，不产生对采样和检测有影响的物质。

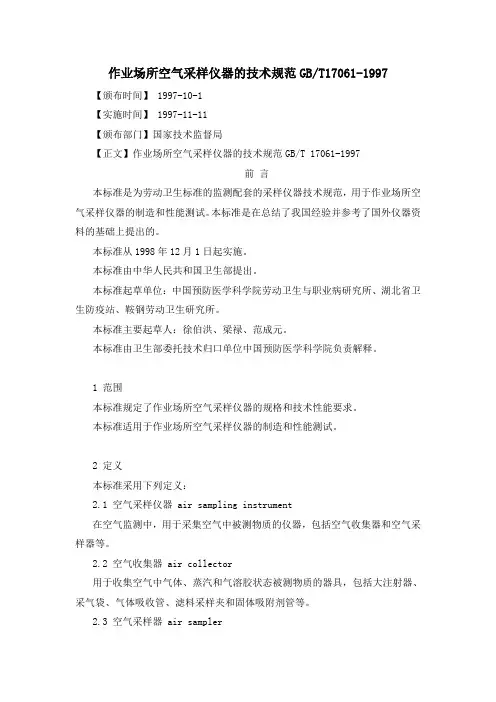

GBT 17061-1997作业场所空气采样仪器的技术规范

作业场所空气采样仪器的技术规范GB/T17061-1997【颁布时间】 1997-10-1【实施时间】 1997-11-11【颁布部门】国家技术监督局【正文】作业场所空气采样仪器的技术规范GB/T 17061-1997前言本标准是为劳动卫生标准的监测配套的采样仪器技术规范，用于作业场所空气采样仪器的制造和性能测试。

本标准是在总结了我国经验并参考了国外仪器资料的基础上提出的。

本标准从1998年12月1日起实施。

本标准由中华人民共和国卫生部提出。

本标准起草单位：中国预防医学科学院劳动卫生与职业病研究所、湖北省卫生防疫站、鞍钢劳动卫生研究所。

本标准主要起草人：徐伯洪、梁禄、范成元。

本标准由卫生部委托技术归口单位中国预防医学科学院负责解释。

1 范围本标准规定了作业场所空气采样仪器的规格和技术性能要求。

本标准适用于作业场所空气采样仪器的制造和性能测试。

2 定义本标准采用下列定义：2.1 空气采样仪器 air sampling instrument在空气监测中，用于采集空气中被测物质的仪器，包括空气收集器和空气采样器等。

2.2 空气收集器 air collector用于收集空气中气体、蒸汽和气溶胶状态被测物质的器具，包括大注射器、采气袋、气体吸收管、滤料采样夹和固体吸附剂管等。

2.3 空气采样器 air sampler与空气收集器配套，能以一定的流量抽取空气样品的仪器；主要由抽气动力和流量控制装置等组成，包括气体采样器和粉尘采样器。

2.4 无泵型采样器 passive collector利用毒物分子扩散或渗透的原理设计制作的空气采样仪器，包括扩散式和渗透式两种。

3 空气收集器3.1 空气收集器的基本技术性能要求3.1.1 空气收集器的采样效率应大于90％。

3.1.2 空气收集器的机械构造和形状要合理，重量要轻，体积要小，携带和操作要简便安全。

3.1.3 制作空气收集器的材料应不吸附或吸收待测物质，不产生对采样和检测有影响的物质。

作业场所空气采样仪器的技术规范GBT 17061-1997

作业场所空气采样仪器的技术规范GB/T17061-1997 【颁布时间】 1997-10-1【实施时间】 1997-11-11【颁布部门】国家技术监督局【正文】作业场所空气采样仪器的技术规范GB/T 17061-1997前言本标准是为劳动卫生标准的监测配套的采样仪器技术规范，用于作业场所空气采样仪器的制造和性能测试。

本标准是在总结了我国经验并参考了国外仪器资料的基础上提出的。

本标准从1998年12月1日起实施。

本标准由中华人民共和国卫生部提出。

本标准起草单位：中国预防医学科学院劳动卫生与职业病研究所、湖北省卫生防疫站、鞍钢劳动卫生研究所。

本标准主要起草人：徐伯洪、梁禄、范成元。

本标准由卫生部委托技术归口单位中国预防医学科学院负责解释。

1 范围本标准规定了作业场所空气采样仪器的规格和技术性能要求。

本标准适用于作业场所空气采样仪器的制造和性能测试。

2 定义本标准采用下列定义：2.1 空气采样仪器 air sampling instrument在空气监测中，用于采集空气中被测物质的仪器，包括空气收集器和空气采样器等。

2.2 空气收集器 air collector用于收集空气中气体、蒸汽和气溶胶状态被测物质的器具，包括大注射器、采气袋、气体吸收管、滤料采样夹和固体吸附剂管等。

2.3 空气采样器 air sampler与空气收集器配套，能以一定的流量抽取空气样品的仪器；主要由抽气动力和流量控制装置等组成，包括气体采样器和粉尘采样器。

2.4 无泵型采样器 passive collector利用毒物分子扩散或渗透的原理设计制作的空气采样仪器，包括扩散式和渗透式两种。

3 空气收集器3.1 空气收集器的基本技术性能要求3.1.1 空气收集器的采样效率应大于90％。

3.1.2 空气收集器的机械构造和形状要合理，重量要轻，体积要小，携带和操作要简便安全。

3.1.3 制作空气收集器的材料应不吸附或吸收待测物质，不产生对采样和检测有影响的物质。

样品采集


3-7 活性炭管

规格: 用优质的玻璃制造，内外径应均匀； 两端应熔封，并附有塑料套帽。
溶剂解吸型活性炭管: 前段装100mg活性炭 后段装50mg活性炭。 热解吸型活性炭管: 内装100mg活性炭。

• 性能要求
使用的活性炭应有足够的吸附容量,能 满足检测的需要。 活性炭的两端和前后两段之间用清洁 的玻璃棉或聚氨脂泡沫塑料加以固定和分 隔，在进气口端的固定材料前再用一个弹 簧钢丝固定。装好的活性炭不应有松动； 所用的玻璃棉等固定材料不能含有影响检 测的物质，不应发生影响检测的作用。
吸收管
大型气泡吸收管
吸收液用量 ml 5～10 2
5～10
采样流量 L / min 0.5～2.0 0.1～1.0
0.1～1.0
适用范围
气态和蒸汽态
小型气泡吸收管
多孔玻板吸收管
气态和蒸汽态
气态和蒸汽态 雾态气溶胶
冲击式吸收管
5～10
0.5～2.0 3.0
气态和蒸汽态 气溶胶态
•有泵型采样法----固体吸附剂管法
固体吸附剂管 活性炭管 硅胶管 分子筛管 高分子 多孔微球管 适用范围 非极性和弱极性化合物 极性和弱极性化合物 非极性气体、蒸汽 极性和弱极性化合物 优缺点 吸附容量大、水的影响小 吸附容量较小、水的影响较大 吸附容量较大、水的影响较小 吸附容量大、 水的影响小



液体吸收法的注意事项： 在采集气态和蒸气态样品时，决不能使用3.0L/min采样 流量，因为在此流量下，采样效率通常会降低，应采用 0.5~2.0L/min采样流量。 要根据待测物的理化性质及其在空气中的存在状态，正确 选用吸收管和吸收液；要正确（不能超过使用范围）和准 确（波动小于5%）使用采样流量；采样时间要准确适当； 在使用易挥发的吸收液或在高气温下采样时采样时间不能 长，吸收管与空气采样器之间应有干燥管，避免引起流量 变化；吸收液用量要准确，采样过程中若有损失，采样后 要补充到原来用量；吸收管与空气采样器之间的链接要正 确；采样前后要密闭进出气口，直立放置，防止吸收管破 碎；采样后测定前，要用管内吸收液洗涤吸收管的进气管 内壁3~4次，混匀后供测定。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

作业场所空气采样仪器的技术规范GB/T17061－1997国家技术监督局1997－11－11批准 1998－12－01实施前言本标准是为劳动卫生标准的监测配套的采样仪器技术规范，用于作业场所空气采样仪器的制造和性能测试。

本标准是在总结了我国经验并参考了国外仪器资料的基础上提出的。

本标准从1998年12月1日起实施。

本标准由中华人民共和国卫生部提出。

本标准起草单位：中国预防医学科学院劳动卫生与职业病研究所、湖北省卫生防疫站、鞍钢劳动卫生研究所。

本标准主要起草人：徐伯洪、梁禄、范成元。

本标准由卫生部委托技术归口单位中国预防医学科学院负责解释。

1 范围本标准规定了作业场所空气采样仪器的规格和技术性能要求。

本标准适用于作业场所空气采样仪器的制造和性能测试。

2 定义本标准采用下列定义：2．1 空气采样仪器 air sampling instrument在空气监测中，用于采集空气中被测物质的仪器，包括空气收集器和空气采样器等。

2．2 空气收集器 air collector用于收集空气中气体、蒸汽和气溶胶状态被测物质的器具，包括大注射器、采气袋、气体吸收管、滤料采样夹和固体吸附剂管等。

2．3 空气采样器 air sampler与空气收集器配套，能以一定的流量抽取空气样品的仪器；主要由抽气动力和流量控制装置等组成，包括气体采样器和粉尘采样器。

2．4 无泵型采样器，passive collector利用毒物分子扩散或渗透的原理设计制作的空气采样仪器，包括扩散式和渗透式两种。

3 空气收集器3．1 空气收集器的基本技术性能要求3．1．1 空气收集器的采样效率应大于90%。

3．1．2 空气收集器的机械构造和形状要合理，重量要轻，体积要小，携带和操作要简便安全。

3．1．3 制作空气收集器的材料应不吸附或吸收待测物质，不产生对采样和检测有影响的物质。

3．1．4 空气收集器能在温度－10~45℃、相对湿度小于95%的作业环境中正常工作。

3．2 注射器3．2．1 规格：100mL或50mL医用气密型注射器。

3．2．2 性能要求：将注射器垂直架起，芯子应能自由下落；当吸入空气至满刻度并封闭进气口后，朝下垂直放置24h，芯子自由下落不得超过原体积的20%。

3．3 采气袋3．3．1 规格：50~10000mL铝塑采气袋。

3．3．2 性能要求3．3．2．1 当采气袋充满空气后，浸没在水中，不应冒气泡。

3．3．2．2 具有使用方便的采气和取气装置，而且能反复多次使用。

3．3．2．3 采气袋的死体积不应大于其总体积的5%。

3．4 气泡吸收管3．4．1 规格：分大型气泡吸收管和小型气泡吸收管两种，尺寸见图1。

制造用的材料应是硬质玻璃。

图1 气泡吸收管3．4．2 性能要求：内管和外管的接口应是标准磨口；内管出气口的内径1.0mm±0.1mm，管尖与外管底的距离为4.5mm±0.5mm；固定小突应牢固。

3．4．3 气密性检查：分别在大型气泡吸收管和小型气泡吸收管中装入5mL和2mL水，将内管进气口封闭，外管出气口与空气采样器连接，当以1L/min流量抽气时，吸收管内不应冒气泡，空气采样器的流量计不应有流量指示。

3．5 多孔玻板吸收管3．5．1 规格：尺寸见图2。

用硬质玻璃制造，进气管应与缓冲球熔接。

图2 多孔玻板吸收管3．5．2 性能要求：多孔玻板的孔径和厚度应均匀；当管内装5mL水，以0.5L/min的流量抽气时，产生的气泡应均匀，不应有特大的气泡；气泡上升高度为40~50mm，阻力为4~5kPa。

3．6 冲击式吸收管3．6．1 规格：尺寸见图3。

用硬质玻璃制造。

图3 冲击式吸收管3．6．2 性能要求：内管和外管的接口应是标准磨口；内管应垂直于外管管底，出气口的内径为1.0mm±0.1mm，管尖距外管底5.0mm±0.1mm；固定小突应牢固。

3．6．3 气密性检查：同3.4.33．7 活性炭管3．7．1 规格：尺寸见图4。

用硬质玻璃制造。

内外径应均匀；两端应熔封，并附有塑料套帽。

图4 标准活性炭管和硅胶管3．7．1．1 溶剂解吸型活性炭管：管长80mm，内径3.5~4.0mm，外径5.5~6.0mm；前段装100mg活性炭，后段装50mg活性炭。

3．7．1．2 热解吸型活性炭管：管长120mm，内径3.5~4.0mm，外径6.0mm±0.1mm；内装100mg活性炭。

3．7．1．3 根据检测需要可以制作其他规格的活性炭管，其性能必须符合3.7.2条的要求。

3．7．2 性能要求3．7．2．1 使用的活性炭应有足够的吸附容量，能满足检测的需要。

在气温35℃、相对湿度90%以下的环境条件下，穿透容量不低于1mg被测物。

3．7．2．2 活性炭的两端和前后两段之间用玻璃棉或聚氨酯泡沫塑料等固定材料加以固定和分隔，在进气口端的固定材料前和热解吸型的固定材料后各用一个弹簧钢丝固定。

装好的活性炭不应有松动；所用的玻璃棉等固定材料不应发生影响采样或检测的作用。

3．7．2．3 在200mL/min流量下，活性炭管的通气阻力应为2~4kPa。

3．7．2．4 活性炭管的空白值应低于标准检测方法的检出限。

3．7．2．5 塑料套帽应能封住管的两端，保持良好的气密性，且不易脱落，不存在或产生影响测定的物质。

3．8 硅胶管3．8．1 规格：尺寸见图4。

用硬质玻璃制造，内径外应均匀；两端应熔封，并附有塑料套帽。

3．8．1．1 溶剂解吸型硅胶管：管长80mm。

内径3.5~4.0mm，外径5.5~6.0mm；前段装200mg硅胶，后段装100mg活性炭。

3．8．1．2 热解吸型硅胶管：管长120mm，内径3.5~4.0mm，外径6.0mm±0.1mm；内装200mg硅胶。

3．8．1．3 根据检测需要，可以制作其他规格的硅胶管，其性能必须符合3.8.2条的要求。

3．8．2 性能要求3．8．2．1 使用的硅胶应有足够的吸附容量，能满足检测的需要。

在气温35℃、相对温度80%以下的环境条件下，穿透容量不低于0.5mg被测物。

3．8．2．2 硅胶的两端和前后两段之间用玻璃棉或聚氨酯泡沫塑料等固定材料加以固定和分隔，在进气口端的固定材料前和热解吸型的固定材料后各用一个弹簧钢丝固定。

装好的硅胶不应有松动；所用的玻璃棉等固定材料不应发生影响采样或检测的作用。

3．8．2．3 在200mL/min流量下，硅胶管的通气阻力应为2~4kPa。

3．8．2．4 硅胶管的空白值应低于标准检测方法的检出限。

3．8．2．5 塑料套帽应能封住管的两端，保持良好的气密性，且不易脱落，不存在或产生影响测定的物质。

3．9 其他固体吸附剂管根据检测的需要和待测物的性质，选择其他合适的固体吸附剂，制作成所需规格的固体吸附剂管，其性能要求参考3.7.2和3.8.2条。

3．10 铝合金采样夹3．10．1 规格：尽寸见图5。

用硬质铝合金制造；密封圈的内直径为35mm，使用的滤膜直径为40mm。

图5 铝合金采样夹3．10．2 性能要求：采样夹内装上不透气的塑料薄膜，放于盛水的烧杯中，向采样夹内送气加压，当压差达到1kPa时，水中应无气泡产生。

3．11 小型塑料采样夹3．11．1 规格：尺寸见图6。

用优质塑料制造，使用的滤料和滤料垫的直径为25mm。

图6 小型塑料采样夹3．11．2 性能要求：采样夹内装上不透气的塑料薄膜，放于盛水的烧杯中，向采样夹内送气加压，当压差达到1kPa时，水中应无气泡产生。

3．12 粉尘采样夹3．12．1 规格：尺寸见图7。

用优质塑料制造，使用的滤料和滤料垫的直径为40mm。

图7 粉尘采样夹3．12．2 性能要求：采样夹内装上不透气的塑料薄膜，放于盛水的烧杯中，向采样夹内送气加压，当压差达到1kPa时，水中应无气泡产生。

4 空气采样器4．1 空气采样器的基本技术性能要求：4．1．1 在最大流量和4kPa的阻力下，空气采样器应能稳定运行2~8h以上，并且流量保持稳定，波动不大于±5%。

4．1．2 空气采样器的结构和形状要合理，外壳要坚固，整机的重量要轻，体积要小，携带方便，使用简单安全。

4．1．3 空气采样器应能在温度－10~45℃，相对湿度小于95%的环境下正常运行。

4．1．4 空气采样器的气路连接要牢固耐用，不漏气，当封死进气口，用最大流量抽气时，应无流量显示。

4．1．5 装有流量计的空气采样器，流量计的精度不得低于±2.5%，刻度要清晰准确，易于读数和调节。

4．1．6 空气采样器的开关、旋钮和安装空气收集器的装置等应完整，牢固耐用，使用灵活方便。

4．1．7 空气采样器用交流电作电源时，应为220V，50Hz；用直流电作电源时，应为6～9V。

若为充电电池，充电一次，应能在最高流量和最大阻力下连续运行2~8h以上，并保持流量相对变化应小于±5%。

4．1．8 防爆型空气采样器必须符合防爆的国家标准。

4．1．9 装有定时装置的空气采样器，定时装置的精度应小于±5%。

4．1．10 空气采样器的使用寿命在其最高流量和最大阻力下运行不得低于5000h。

4．2 气体采样器4．2．1 规格：体积应小于280mm×160mm×200mm，重量小于2.5kg。

4．2．2 性能要求：4．2．2．1 流量范围0~2L/min或0~3L/min，流量计的最低刻度为0.1L/min。

4．2．2．2 运行时的噪声小于70dB（A）。

4．2．2．3 抽气泵在使用流量下连续运行8h以上，温升小于20℃。

4．3 个体气体采样器4．3．1 规格：体积应小于120mm×80mm×150mm，重量不大于0.5kg。

4．3．2 性能要求4．3．2．1 流量范围0～0.5L/min，0～1L/min或0～2L/min，连续可调；可不带流量计。

4．3．2．2 运行时的噪声小于60dB（A）。

4．3．2．3 采样器连续运行8h以上，温升小于10℃4．3．2．4 应有佩戴装置，并且使用方便安全，不影响工作。

4．4 粉尘采样器4．4．1 规格：体积应小于300mm×170mm×200mm，重量小于5kg。

4．4．2 性能要求4．4．2．1 流量范围5～30L/min或0～15L/min，连续可调。

4．4．2．2 运行时的噪声小于70dB（A）。

4．4．2．3 采样器连续运行8h以上，温升小于30℃。

4．5 个体粉尘采样器4．5．1 规格：体积小于150mm×80mm×150mm，重量小于1kg。

4．5．2 性能要求4．5．2．1 流量范围0~5L/min或0~10L/min，连续可调；可不带流量计。

4．5．2．2 运行时的噪声小于60dB（A）。
