真空感应熔炼炉(VIM)的工作原理与结构简图

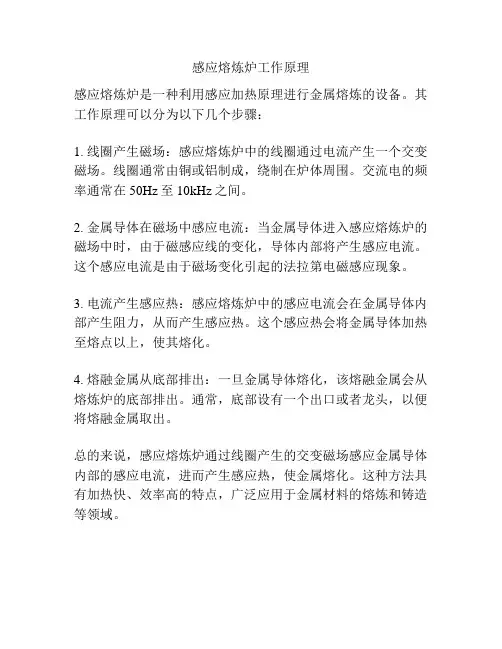

感应熔炼炉工作原理
感应熔炼炉是一种利用感应加热原理进行金属熔炼的设备。

其工作原理可以分为以下几个步骤：
1. 线圈产生磁场：感应熔炼炉中的线圈通过电流产生一个交变磁场。

线圈通常由铜或铝制成，绕制在炉体周围。

交流电的频率通常在50Hz至10kHz之间。

2. 金属导体在磁场中感应电流：当金属导体进入感应熔炼炉的磁场中时，由于磁感应线的变化，导体内部将产生感应电流。

这个感应电流是由于磁场变化引起的法拉第电磁感应现象。

3. 电流产生感应热：感应熔炼炉中的感应电流会在金属导体内部产生阻力，从而产生感应热。

这个感应热会将金属导体加热至熔点以上，使其熔化。

4. 熔融金属从底部排出：一旦金属导体熔化，该熔融金属会从熔炼炉的底部排出。

通常，底部设有一个出口或者龙头，以便将熔融金属取出。

总的来说，感应熔炼炉通过线圈产生的交变磁场感应金属导体内部的感应电流，进而产生感应热，使金属熔化。

这种方法具有加热快、效率高的特点，广泛应用于金属材料的熔炼和铸造等领域。

真空感应熔炼原理及工艺一、引言真空感应熔炼是一种常用的金属熔炼技术，它利用感应加热和真空环境来实现金属的高温熔化和精细处理。

本文将介绍真空感应熔炼的原理和工艺，并探讨其在金属加工领域的应用。

二、真空感应熔炼的原理1. 感应加热原理真空感应熔炼是基于感应加热原理进行的。

感应加热是利用电磁感应现象，通过变化的磁场在导体内感应出涡流，从而产生热量。

在真空感应熔炼中，通过感应线圈产生的高频交变磁场作用下，金属料块内部产生涡流，并迅速升温，最终达到熔化温度。

2. 真空环境的作用真空环境对于真空感应熔炼至关重要。

首先，真空环境可以减少金属与氧、氮等气体的接触，避免金属被氧化或气体吸收，从而提高金属的纯度和质量。

其次，真空环境可以降低金属的气化温度，使金属在较低温度下熔化，减少能源消耗和金属蒸发损失。

最后，真空环境还可以减少金属与炉膛内壁的接触，避免污染和杂质的产生。

三、真空感应熔炼的工艺1. 准备工作在进行真空感应熔炼之前，需要对金属料块进行预处理，包括清洗、切割和称重等。

同时，还需要准备好感应线圈、感应炉膛和真空系统等设备，并进行检查和调试，确保正常运行。

2. 熔炼过程将预处理好的金属料块放入感应炉膛内，然后启动感应线圈，产生高频交变磁场。

金属料块受到磁场的作用，内部涡流产生，温度迅速升高，最终达到熔化温度。

同时，开启真空系统，将炉膛内的气体抽出，形成真空环境。

在熔炼过程中，可以根据需要进行金属的合金化和成分调整。

3. 精细处理在金属熔化后，可以进行一系列的精细处理，包括脱气、去杂、调温等。

通过控制真空度和温度，可以实现金属的脱气和杂质的去除，提高金属纯度和质量。

同时，还可以根据需要调整金属的温度，以满足后续工艺的要求。

四、真空感应熔炼的应用真空感应熔炼广泛应用于金属材料的制备和加工领域。

首先，它可以用于高纯度金属的制备，如高纯铜、高纯铝等。

其次，它可以用于合金的制备，如钢、铜合金等。

此外，真空感应熔炼还可以用于金属粉末的制备、金属材料的再生利用等方面。

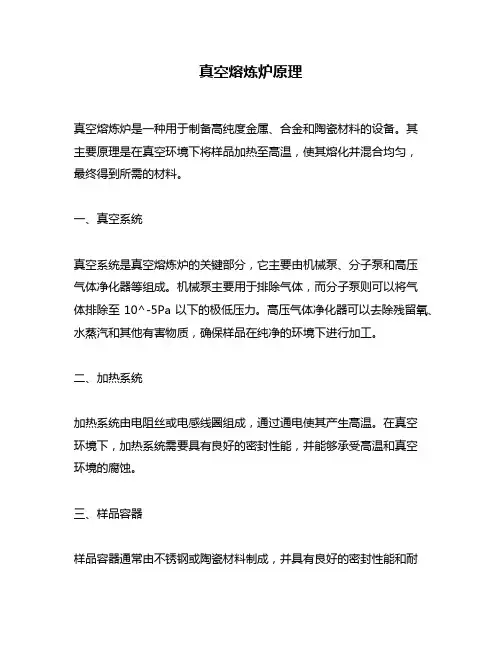

真空熔炼炉原理真空熔炼炉是一种用于制备高纯度金属、合金和陶瓷材料的设备。

其主要原理是在真空环境下将样品加热至高温，使其熔化并混合均匀，最终得到所需的材料。

一、真空系统真空系统是真空熔炼炉的关键部分，它主要由机械泵、分子泵和高压气体净化器等组成。

机械泵主要用于排除气体，而分子泵则可以将气体排除至10^-5Pa以下的极低压力。

高压气体净化器可以去除残留氧、水蒸汽和其他有害物质，确保样品在纯净的环境下进行加工。

二、加热系统加热系统由电阻丝或电感线圈组成，通过通电使其产生高温。

在真空环境下，加热系统需要具有良好的密封性能，并能够承受高温和真空环境的腐蚀。

三、样品容器样品容器通常由不锈钢或陶瓷材料制成，并具有良好的密封性能和耐高温性能。

在加热过程中，样品容器需要承受高温和气压的变化，因此其材料和结构设计都需要经过严格的考虑。

四、操作系统操作系统主要由计算机控制，可以实现对加热温度、真空度和加热时间等参数的精确控制。

此外，操作系统还可以监测设备状态，并提供实时报告和警告信息。

五、工作原理在真空环境下，样品容器内的样品先被加热至高温，然后开始熔化。

在加热过程中，样品会逐渐融化，并与其他金属或合金材料混合均匀。

当达到所需的成分和比例后，样品容器会被冷却至室温，并将混合后的材料取出。

六、应用领域真空熔炼炉广泛应用于半导体、光电子、航空航天等领域中对高纯度金属、合金和陶瓷材料的制备。

例如，在半导体行业中，真空熔炼炉可以用于制备硅单晶棒；而在航空航天行业中，则可以用于制备高强度钛合金材料。

总之，真空熔炼炉是一种高效、精确、可靠的材料制备设备，其应用范围广泛，对于提高材料的纯度和性能具有重要意义。

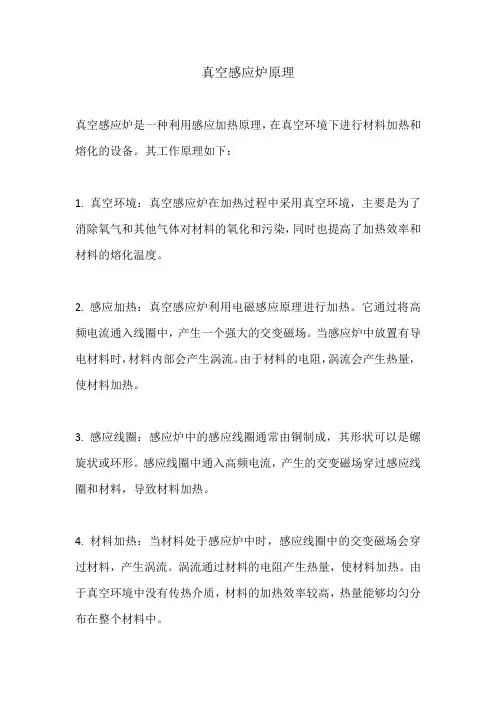

真空感应炉原理
真空感应炉是一种利用感应加热原理，在真空环境下进行材料加热和熔化的设备。

其工作原理如下：
1. 真空环境：真空感应炉在加热过程中采用真空环境，主要是为了消除氧气和其他气体对材料的氧化和污染，同时也提高了加热效率和材料的熔化温度。

2. 感应加热：真空感应炉利用电磁感应原理进行加热。

它通过将高频电流通入线圈中，产生一个强大的交变磁场。

当感应炉中放置有导电材料时，材料内部会产生涡流。

由于材料的电阻，涡流会产生热量，使材料加热。

3. 感应线圈：感应炉中的感应线圈通常由铜制成，其形状可以是螺旋状或环形。

感应线圈中通入高频电流，产生的交变磁场穿过感应线圈和材料，导致材料加热。

4. 材料加热：当材料处于感应炉中时，感应线圈中的交变磁场会穿过材料，产生涡流。

涡流通过材料的电阻产生热量，使材料加热。

由于真空环境中没有传热介质，材料的加热效率较高，热量能够均匀分布在整个材料中。

5. 熔化和炼化：通过控制感应炉中的加热温度和时间，可以使材料达到熔化点并保持在一定温度下进行炼化。

真空环境下的加热可以更好地控制材料的熔化和炼化过程，提高产品质量。

真空感应炉广泛应用于金属材料的熔炼、铸造和热处理过程中。

其具有加热速度快、温度均匀性好、能耗低、环境污染小等优点。

同时，通过调整感应炉中的加热参数，可以实现对不同材料的加热和熔化，满足不同工艺要求。

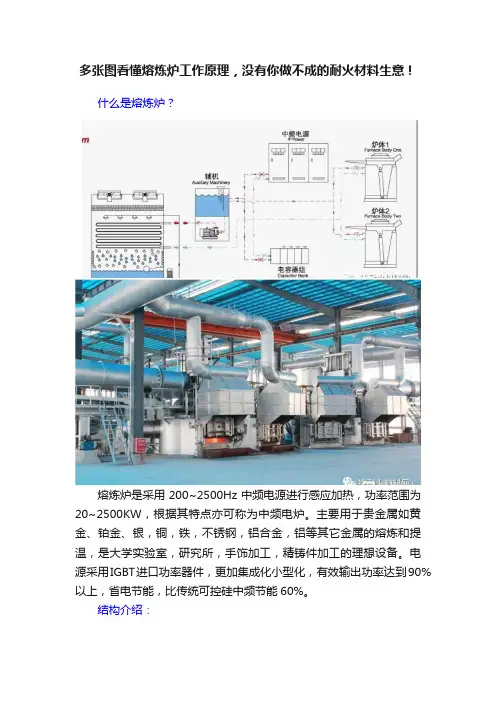

多张图看懂熔炼炉工作原理，没有你做不成的耐火材料生意！什么是熔炼炉？熔炼炉是采用200~2500Hz中频电源进行感应加热，功率范围为20~2500KW，根据其特点亦可称为中频电炉。

主要用于贵金属如黄金、铂金、银，铜，铁，不锈钢，铝合金，铝等其它金属的熔炼和提温，是大学实验室，研究所，手饰加工，精铸件加工的理想设备。

电源采用IGBT进口功率器件，更加集成化小型化，有效输出功率达到90%以上，省电节能，比传统可控硅中频节能60%。

结构介绍：整套熔炼炉电炉设备包含中频电源柜，补偿电容，炉体（两个）及水冷电缆、减速机。

炉体由炉壳、感应圈、炉衬、倾炉减速箱等四个部分组成，炉壳用非磁性材料制成，感应线圈是由矩形空心管制成的螺旋状筒体，熔炼时管内通冷却水。

线圈引出铜排与水冷电缆连通，炉衬紧靠感应圈，由石英砂打实烧结而成，炉体的倾动由倾炉减速箱直接转动。

倾炉减速箱系二级涡轮变速，自锁性能好，转动平稳可靠，出现紧急断电时看收工倾炉，避免危险。

可以通过选炉开关对两台炉体的倾炉减速箱电动机的控制进行选择，带有四芯橡皮线的开关盒能使操作者站在合适位置对炉体的倾动，复位进行点动控制。

目前一般3吨以上熔炼炉已经不采用上述的机构，倾炉以液压油缸为主，感应铜圈外部有若干个均布的仿弧形磁轭，防止漏磁。

采用该种方法，炉壳不需要用非磁性材料制成，炉壳外部不发烫。

采用液压倾炉装置倾炉过程平缓，安全。

工作原理：熔炼炉利用中频电源建立中频磁场，使铁磁材料内部产生感应涡流并发热，达到加热材料的目的。

中频电炉采用200-2500Hz中频电源进行感应加热，熔炼保温，熔炼炉主要用于熔炼碳钢，合金钢，特种钢，也可用于铜，铝，铅，锌等有色金属的熔炼和提温.设备体积小，重量轻，效率高，耗电少，熔化升温快，炉温易控制，生产效率高。

主要参数：设备特点：1.电炉体积小，重量轻、效率高、耗电少；炉子周围温度低、烟尘少、作业环境好；2.操作工艺简单、熔炼运行可靠；更换品种方便。

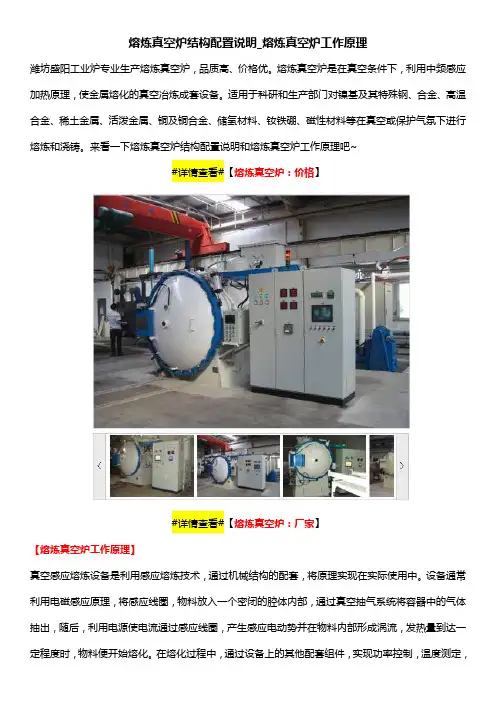

熔炼真空炉结构配置说明_熔炼真空炉工作原理潍坊盛阳工业炉专业生产熔炼真空炉，品质高、价格优。

熔炼真空炉是在真空条件下，利用中频感应加热原理，使金属熔化的真空冶炼成套设备。

适用于科研和生产部门对镍基及其特殊钢、合金、高温合金、稀土金属、活泼金属、铜及铜合金、储氢材料、钕铁硼、磁性材料等在真空或保护气氛下进行熔炼和浇铸。

来看一下熔炼真空炉结构配置说明和熔炼真空炉工作原理吧~#详情查看#【熔炼真空炉：价格】#详情查看#【熔炼真空炉：厂家】【熔炼真空炉工作原理】真空感应熔炼设备是利用感应熔炼技术，通过机械结构的配套，将原理实现在实际使用中。

设备通常利用电磁感应原理，将感应线圈，物料放入一个密闭的腔体内部，通过真空抽气系统将容器中的气体抽出，随后，利用电源使电流通过感应线圈，产生感应电动势并在物料内部形成涡流，发热量到达一定程度时，物料便开始熔化。

在熔化过程中，通过设备上的其他配套组件，实现功率控制，温度测定，真空度测定，补充加料等一系列操作，终通过坩埚翻转将液态金属浇注到模具中，形成成金属铸锭，完成冶炼。

真空感应熔炼设备主要结构包括以下几个部分：除了以上组成部分之外，真空熔炼炉还应配备有电源及控制系统和冷却系统，为设备熔化材料提供能量输入，并在关键部位提供一定的冷却，防止系统过热导致结构寿命降低甚至损坏。

对于特定工艺要求的感应熔炼设备，还有相关配套辅助部件，比如传动料车，开关炉门，离心浇注盘，观察窗等等，对于杂质较多的设备，还应配有气体的过滤系统等。

由此可见，一套完整的感应熔炼设备除了必要的组件之外，还可以根据具体的工艺要求，通过加入其他部件的辅助，实现不同的功能，为金属的制备提供便利的条件和实现方式。

熔炼真空炉是在真空条件下先通过感应加热熔化金属，再将液态金属浇筑在模具中得到金属铸锭的熔炼设备。

真空感应炉发展大约开始于1920年，主要用来冶炼镍铬合金。

直到次世界大战促进了真空技术的进步，使得熔炼真空炉的发展起来。

真空熔炼炉工作原理
真空熔炼炉是一种用于在无氧环境下进行金属熔炼和合金制备的设备。

该设备主要由熔炉本体、真空系统、加热系统和控制系统组成。

工作原理如下：
1. 真空系统：真空熔炼炉安装有真空泵和气体净化设备，用于将炉腔的气体抽出，创造一个高度的真空环境。

真空环境的建立非常重要，因为金属熔炼和合金制备过程中的氧气和其他杂质会对金属产生不良影响。

2. 熔炉本体：熔炉本体由耐热材料制成，通常采用石墨或陶瓷等材料。

熔炉内部是一个独立的密封腔，用于容纳待熔金属。

腔体内部有一个底部加热装置和一个导电石墨坩埚。

3. 加热系统：采用电加热方式，通过在石墨坩埚的下方安放电加热元件，提供高温加热。

加热元件通常是石墨棒或石墨电阻丝。

在加热过程中，电流通过加热系统中的电阻体，产生高温，使得金属在坩埚中加热融化。

4. 控制系统：控制系统负责控制炉腔温度、真空度和其他参数。

通过传感器测量温度和真空度，并根据设定值进行调节。

同时，还需进行数据记录和报警功能，确保操作安全性和准确性。

总结起来，真空熔炼炉的工作原理包括建立高真空环境、通过电加热使金属熔化以及通过控制系统控制相关参数。

这种设计
使得金属熔化和合金制备过程能够在无氧环境下进行，以提高金属的纯度和杂质含量控制。

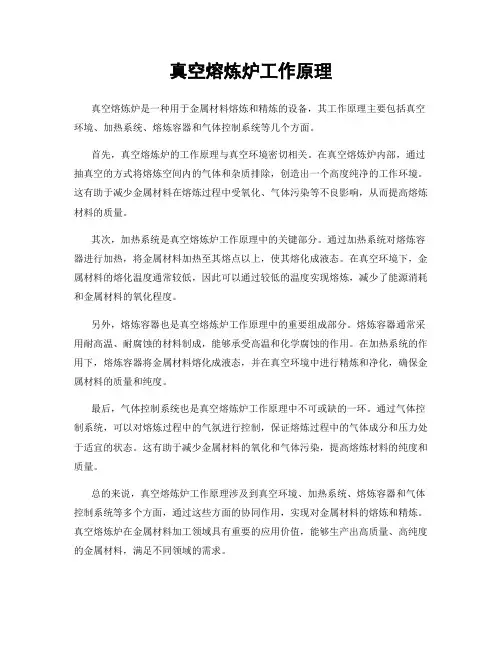

真空熔炼炉工作原理
真空熔炼炉是一种用于金属材料熔炼和精炼的设备，其工作原理主要包括真空环境、加热系统、熔炼容器和气体控制系统等几个方面。

首先，真空熔炼炉的工作原理与真空环境密切相关。

在真空熔炼炉内部，通过抽真空的方式将熔炼空间内的气体和杂质排除，创造出一个高度纯净的工作环境。

这有助于减少金属材料在熔炼过程中受氧化、气体污染等不良影响，从而提高熔炼材料的质量。

其次，加热系统是真空熔炼炉工作原理中的关键部分。

通过加热系统对熔炼容器进行加热，将金属材料加热至其熔点以上，使其熔化成液态。

在真空环境下，金属材料的熔化温度通常较低，因此可以通过较低的温度实现熔炼，减少了能源消耗和金属材料的氧化程度。

另外，熔炼容器也是真空熔炼炉工作原理中的重要组成部分。

熔炼容器通常采用耐高温、耐腐蚀的材料制成，能够承受高温和化学腐蚀的作用。

在加热系统的作用下，熔炼容器将金属材料熔化成液态，并在真空环境中进行精炼和净化，确保金属材料的质量和纯度。

最后，气体控制系统也是真空熔炼炉工作原理中不可或缺的一环。

通过气体控制系统，可以对熔炼过程中的气氛进行控制，保证熔炼过程中的气体成分和压力处于适宜的状态。

这有助于减少金属材料的氧化和气体污染，提高熔炼材料的纯度和质量。

总的来说，真空熔炼炉工作原理涉及到真空环境、加热系统、熔炼容器和气体控制系统等多个方面，通过这些方面的协同作用，实现对金属材料的熔炼和精炼。

真空熔炼炉在金属材料加工领域具有重要的应用价值，能够生产出高质量、高纯度的金属材料，满足不同领域的需求。
