电力自动化系统中无功补偿技术的应用探究

电气自动化中无功补偿技术的运用解析电气自动化领域中，无功补偿技术被广泛应用在一系列电力设备的设计、安装和运行管理中。

无功补偿技术的主要用途是对电力系统中的无功功率进行补偿，以保持电力系统的稳定性和优化电力系统的能源利用效率。

本文将对无功补偿技术的运用进行解析，包括技术原理、应用领域和优点等方面。

一、无功补偿技术原理无功补偿技术是指在电力系统中对无功功率进行补偿的技术，通过将电容器或电感器等无源元件连接到电力系统中，并通过自动控制系统实现对电力系统的无功功率补偿。

在电力系统中，无功功率的产生是因为在电流和电压的不同相位之间存在相位差，使得负载产生感性或电容性无功功率消耗，从而导致电力系统的稳定性降低，电压变化大，影响电力设备的正常工作。

采用无功补偿技术可以调整负载的电性质，使得电流和电压同相，从而降低电力系统的无功功率损失，提高电力系统的运行效率和稳定性。

无功补偿技术被广泛应用在电力系统中，主要涉及以下领域：1、电力变压器：在变压器的运行中，无功功率的产生对变压器的损耗、温升和电力质量都有很大影响。

采用无功补偿技术可以有效地降低变压器的无功功率消耗，提高变压器的能源利用效率。

2、电动机：电动机在启动和运行的过程中，无功功率消耗非常显著，因为约80%到90%的有功功率转换为无功功率消耗。

采用无功补偿技术可以调整电动机的电性质，减少无功功率的消耗，提高电机的能源利用效率和工作性能。

4、电力质量：在电力系统中，无功功率的存在会导致谐波、电压波动和电流波动，影响电力质量和电力设备的正常工作。

采用无功补偿技术可以减少无功功率的消耗，从而提高电力质量和电力设备的稳定性。

无功补偿技术具有以下优点：1、提高能源利用效率：采用无功补偿技术可以降低电力系统中的无功功率损失，提高电力系统的能源利用效率。

3、降低电力系统负载损耗：无功功率的存在会导致电力系统中的电缆、变压器和电动机等负载损耗增加，降低电力系统的使用寿命。

浅析无功补偿技术在电气自动化中的应用摘要：电气电子技术在无功补偿自动控制系统中的应用，根据系统内部运行逻辑进行控制，深化不同工作点和功能点的电气电子技术集成，优化电路、控制器及相关电子元件等，提高系统的无功补偿效率。

关键词:无功补偿技术；电气自动化；应用无功补偿技术对电气自动化控制的稳定性和精度有着重要的影响。

无功功率的产生会影响电路进而影响设备，降低工作容量，并导致一定的补偿才能起到稳定的作用。

1 无功补偿技术在电气自动化中的应用价值1.1提高电力系统的稳定性无功补偿技术可以有效地提高电力系统的稳定性，避免电力系统的电压波动、谐波和暂态过电压。

该技术通过控制电容器和电感的工作状态来平衡电力系统的有功和无功功率，从而保持电力系统的稳定。

1.2提高动力传输效率电力系统中存在无功损耗，无功补偿技术可以降低无功损耗，提高输电效率。

通过在电力系统中加入合适的电容器和电感，可以在一定程度上消除无功功率，从而减少输电中的能量损耗，提高输电效率。

1.3改善电力负载特性无功补偿技术可以改善电力负载的特性，避免负载电流中大量无功电流造成的能量损失。

通过在电力系统中加入合适的电容器和电感，可以降低负载电流中的无功电流分量，从而降低电力系统的能量损耗。

2 无功补偿技术在电气自动化中的应用2.1电气设备运行电流电压参数的自动采集为了更好地发挥无功补偿的作用，使无功补偿模型能够更好地发挥工作作用，有必要详细地收集电气设备的第一参数，因为不同的电气设备性能、工作环境等问题是不同的，其工作参数不能一概一概，应根据实际情况进行判断。

因此，在完成无功补偿控制模型的构建后，需要实时、全面地及时采集电气设备的电压等相关信息，并建立相应的数据模型，以有效反映电气设备最真实的工作状态。

这样可以为后续的电容器开关控制提供相应的信息和数据，具有重要的意义。

然而，在传统的电气设备参数采样技术中，是测量电流和电压的相位差来采样，但这种模式只适用于电压和电流的正弦波状态，不全面和完善，不能更好地应用到工作中。

无功补偿技术在电气自动化中的应用探析1. 引言1.1 研究背景电气系统是现代社会中不可或缺的基础设施，其稳定运行对于各个领域的生产和生活都至关重要。

在电气系统中，无功功率是保持系统稳定的重要参数之一。

由于电气设备的运行特性和负载变化，电网中往往会出现无功功率不平衡的情况，导致系统运行效率低下，甚至出现电压波动和损坏设备的风险。

为了解决这一问题，无功补偿技术应运而生。

无功补偿技术通过在系统中引入无功功率补偿装置，调节负载和电源之间的无功功率平衡，从而提高系统的功率因数和运行效率。

这项技术在电气自动化领域得到了广泛的应用，为电网运行提供了重要的支持。

虽然无功补偿技术在提高系统稳定性和效率方面具有显著优势，但也存在一定的局限性和挑战。

针对这些问题，研究者们不断探索创新，推动无功补偿技术的发展。

为了更全面地了解无功补偿技术在电气自动化中的应用现状和未来发展方向，有必要对其进行深入的探讨和分析。

将成为我们研究的起点。

1.2 研究目的研究目的是为了探讨无功补偿技术在电气自动化领域中的应用现状和未来发展趋势，深入分析无功补偿技术的原理和优势，揭示其在提高电网运行稳定性、降低能耗、改善电能质量等方面的重要作用。

通过研究，可以为电气自动化领域的相关从业人员提供一个全面的了解无功补偿技术的基础知识和实际应用经验，从而推动无功补偿技术在电气自动化领域的广泛应用和不断创新。

也旨在为未来无功补偿技术的发展方向提供一定的参考和指导，为电力系统的智能化和高效化提供技术支持和解决方案。

通过本研究可以加深对无功补偿技术的理解，促进其在电气自动化领域中的更广泛应用和推广，为构建绿色低碳的电力系统做出贡献。

1.3 研究意义无功补偿技术在电气自动化中的应用探析引言无功补偿技术作为电气自动化领域的重要组成部分，其研究与应用具有重要的意义。

无功补偿技术在提高电力系统稳定性、可靠性和经济性方面发挥着关键作用。

通过合理的无功补偿设计和配置，可以有效地提高电网的功率因数，减少潜在的电能损失，降低线路负载和输电损耗，从而提高电网的运行效率和能源利用率，降低用户用电成本。

电气自动化中无功补偿技术的运用解析随着工业的发展和电力负荷的增加，电力系统中无功功率的问题愈发突显。

无功功率不仅浪费了电力资源，还会导致电力系统运行不稳定甚至损坏设备。

无功补偿技术在电气自动化中扮演着至关重要的角色。

本文将对无功补偿技术在电气自动化中的运用进行解析，并探讨其对电力系统运行的影响。

一、无功功率的产生和影响在交流电力系统中，有功功率（P）用于产生和输送有用的功率，而无功功率（Q）则主要用于维持电压的稳定和激励电动机等。

无功功率的产生主要有容性负载和感性负载两种情况。

当有容性负载时，系统会产生多余的无功功率，导致电网压力过高；而当有感性负载时，系统则会吸收额外的无功功率，导致电网压力下降。

无论哪种情况，都会对电力系统的稳定运行产生不良影响。

无功功率的不合理分布还会导致电力系统出现功率因数低的情况，从而引起电流增大、损耗增加、线路传输能力下降等问题。

无功功率还会导致电压不稳定、电动机转矩波动、设备过载和变压器损坏等问题。

解决无功功率的问题对电力系统稳定运行和设备保护具有重要意义。

二、无功补偿技术的原理无功补偿技术是通过增加或减少无功功率来改善电网的功率因数和电压质量，从而实现电力系统的稳定运行。

在电气自动化中，主要采用的无功补偿技术包括静态无功补偿和动态无功补偿两种方式。

静态无功补偿主要通过使用无功补偿装置，如容性电容器和感性电抗器，来调节电力系统的无功功率。

容性电容器用于消耗无功功率，从而提高电网的功率因数；而感性电抗器则用于补偿无功功率，保持电网的平衡状态。

静态无功补偿技术具有调节速度快、成本低廉、可靠性高等优点，因此在电气自动化中得到广泛应用。

动态无功补偿则是通过控制设备的响应速度和调节精度来实现无功功率的补偿。

典型的动态无功补偿装置包括STATCOM（静态同步补偿器）、SVC（静态无功补偿器）和SVG（静态无功发生器）等。

这些设备通过快速控制电容器或电感器的电压或电流，来实时调节电力系统中的无功功率，避免发生电压波动和不稳定现象。

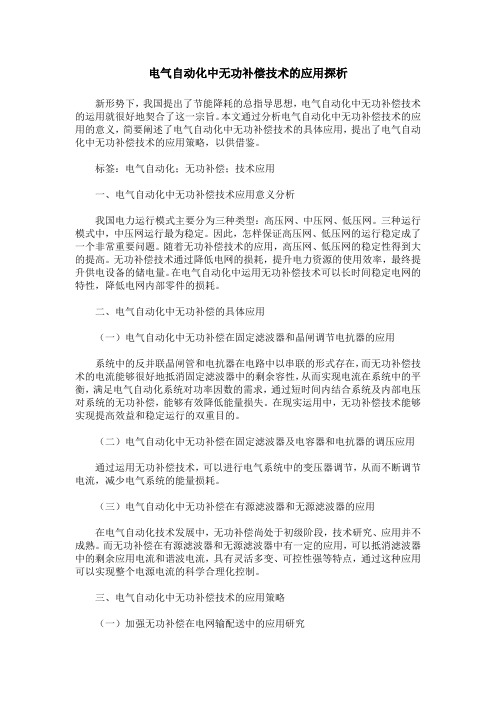

电气自动化中无功补偿技术的应用探析新形势下，我国提出了节能降耗的总指导思想，电气自动化中无功补偿技术的运用就很好地契合了这一宗旨。

本文通过分析电气自动化中无功补偿技术的应用的意义，简要阐述了电气自动化中无功补偿技术的具体应用，提出了电气自动化中无功补偿技术的应用策略，以供借鉴。

标签：电气自动化；无功补偿；技术应用一、电气自动化中无功补偿技术应用意义分析我国电力运行模式主要分为三种类型：高压网、中压网、低压网。

三种运行模式中，中压网运行最为稳定。

因此，怎样保证高压网、低压网的运行稳定成了一个非常重要问题。

随着无功补偿技术的应用，高压网、低压网的稳定性得到大的提高。

无功补偿技术通过降低电网的损耗，提升电力资源的使用效率，最终提升供电设备的储电量。

在电气自动化中运用无功补偿技术可以长时间稳定电网的特性，降低电网内部零件的损耗。

二、电气自动化中无功补偿的具体应用（一）电气自动化中无功补偿在固定滤波器和晶闸调节电抗器的应用系统中的反并联晶闸管和电抗器在电路中以串联的形式存在，而无功补偿技术的电流能够很好地抵消固定滤波器中的剩余容性，从而实现电流在系统中的平衡，满足电气自动化系统对功率因数的需求，通过短时间内结合系统及内部电压对系统的无功补偿，能够有效降低能量损失。

在现实运用中，无功补偿技术能够实现提高效益和稳定运行的双重目的。

（二）电气自动化中无功补偿在固定滤波器及电容器和电抗器的调压应用通过运用无功补偿技术，可以进行电气系统中的变压器调节，从而不断调节电流，减少电气系统的能量损耗。

（三）电气自动化中无功补偿在有源滤波器和无源滤波器的应用在电气自动化技术发展中，无功补偿尚处于初级阶段，技术研究、应用并不成熟。

而无功补偿在有源滤波器和无源滤波器中有一定的应用，可以抵消滤波器中的剩余应用电流和谐波电流，具有灵活多变、可控性强等特点，通过这种应用可以实现整个电源电流的科学合理化控制。

三、电气自动化中无功补偿技术的应用策略（一）加强无功补偿在电网输配送中的应用研究电力在输配送过程中会产生很大的损耗，如果在电气自动化的受电端也采用无功补偿技术，就可以有效降低电流在输配送中的损失，从而提高能源利用率。

无功补偿技术在电气自动化中的应用探析1. 引言1.1 引言无功补偿技术在电气自动化领域中扮演着至关重要的角色。

随着工业化进程的不断推进，电气设备和系统的复杂性也在迅速增加，电力系统中无功功率的管理变得愈发重要。

无功补偿技术的引入为电气系统的稳定运行和效率提供了有力支持。

本文将就无功补偿技术在电气自动化中的应用进行探析，从无功补偿技术的概述出发，介绍不同类型的无功补偿装置，分析无功补偿技术在电气自动化中的应用情况，探讨无功补偿技术的优势与挑战。

通过对这些内容的深入分析，可以更好地了解无功补偿技术对电气系统的影响，为相关领域的研究和实践提供一定的参考和借鉴。

让我们一起深入探讨无功补偿技术的应用及其在电气自动化中的意义。

2. 正文2.1 无功补偿技术概述无功补偿技术是电力系统中重要的一种补偿技术，用于解决电气设备运行中存在的功率因数低和无功功率过多的问题。

无功补偿技术通过引入无功电力来改善电力系统的功率因数，提高能源利用率。

无功补偿技术的原理主要是通过补偿电容器或者电感器来实现，在输电线路或者设备两端加装无功补偿装置，可以将系统中的感性或容性无功功率进行补偿，达到提高系统功率因数的目的。

无功补偿技术根据其实现方式和控制方式可以分为静态无功补偿和动态无功补偿两种类型。

静态无功补偿主要是通过电容器或电感器来实现，其补偿效果稳定但无法自动调节；而动态无功补偿则通过快速响应的电子器件来实现，能够实时监测系统状态并自动调节补偿容量。

无功补偿技术在电气自动化中的应用非常广泛，可以用于工业生产线、电力系统、交通信号系统等领域。

通过合理应用无功补偿技术，能够减少电网损耗，提高电力系统的稳定性和可靠性。

2.2 无功补偿装置分类无功补偿装置分类主要包括静止无功补偿装置和动态无功补偿装置两大类。

静止无功补偿装置主要包括并联电容器、串联电抗器和串并联组合等。

并联电容器是通过并联连接在电网上的电容器来补偿系统中的无功功率，提高系统的功率因数。

无功补偿技术在电气自动化中的运用解析无功补偿技术在电气自动化中的运用解析随着科学技术的快速发展，无功补偿技术在电气自动化中的运用愈发广泛。

本文将从三个方面分别对无功补偿技术的定义、原理及其在电气自动化中的运用进行解析。

一、无功补偿技术的定义电力系统中，由于感性负载的存在，容易引发无功电流，其造成的影响非常大。

无功电流会降低电力传输的效率，甚至还会导致电力系统的爆炸等不可逆性后果。

由此可见，无功补偿技术必不可少。

无功补偿技术顾名思义，就是通过一定的控制方式来消除感性负载产生的无功电流。

具体包括阻抗补偿、静止无功补偿、动态无功补偿等多种技术手段。

二、无功补偿技术的原理无功补偿技术的实现主要是通过改变设备的电场和磁场来消除感性负载产生的无功电流，因此需要注意设备的布置和设备的特性。

阻抗补偿是最常见的一种无功补偿技术，它是直接通过电抗器与负载并联，使得感性负载的无功电流被电抗器所吸收，从而达到减小无功电流的目的。

静态无功补偿则是通过一定的电源来生成等量而相反的无功电流来抵消感性负载的无功电流。

在这种方式下，电压的值和波形都不会随着负载的变化而发生改变，因此静止无功补偿具备了稳定性和可靠性的特点。

最后，动态无功补偿技术则是专门针对突发的负载转移、电网故障等紧急情况而开发的一种无功补偿技术。

它可以快速地检测到无功电流的异常，从而即时产生相等而反向的电流来消除无功电流的影响。

三、无功补偿技术在电气自动化中的运用无功补偿技术的广泛使用，不仅可以解决电力系统中的基本问题，还能够实现电网优化和效能提高，提高了电力系统的质量和可靠性，因此在电气自动化中应用得越来越广泛。

首先，在风电场中，因为风机的有功功率是以时变的方式输出的，因此无功电流会较大地影响电力系统的质量和可靠性。

采用无功补偿技术后，可以有效化解风机引起的无功电流，使得电力系统的稳定性和可靠性提高。

其次，在煤炭工业生产中，因为煤矿中的机电设备都是感性负载，因此无功电流的影响会比较大。

探讨无功补偿技术在电气自动化的应用随着经济飞速的发展，针对目前而言，电气自动化技术在我国逐渐得到了普及应用，在大多数的领域中都得到了比较理想的成绩，在一定的程度上促进了我国经济的发展，对社会生活的正常运行提供了有效的保障。

由于一些节能环保等方面的理念不断的深入，电气自动化的一些问题也开始出现，如何使非电力系统的承载量进行提高，怎样减少电能的损耗等，已经是电力工作者们现在比较关注的问题之一。

在电力自动化中应用无功补偿技术，是对这一问题解决的主要方式。

虽然在对无功补偿技术进行应用的过程中，还存在一些缺点和不足，但是在相关人员对其不断完善和探究的情况下，将会进一步的促进我国电力事业的发展和进步。

1 电气自动化中无功补偿技术的现状及其特点针对目前而言，我国的电力系统中，对无功补偿技术进行了大力的推广，针对无功补偿技术自身来说，具有几下方面的优势和特点：一是对供电效率进行不断的提供，进一步增加供电质量。

不仅供电质量是电力工作者比较关心的话题，供电效率也是比较关心的话题之一。

一定要搞好供电效率和供电质量，只有这样才能进一步的促进我国的电力系统的发展和进步。

也能在一定的程度上促进社会发展的有序进行。

无功补偿技术对现代先进技术进行了充分的应用，无论在技术原理上，还是在设备应用上，都符合可电力系统的发展相关需求。

对供电效率的提高以保证供电质量都有着比较重要的作用。

二是对电能的浪费进行减少，在一定的程度上提高企业的效率。

针对目前来说，我国的电力企业已经逐步向市场经济之中，所以就会导致电力企业相关的管理人员对企业经济效益问题的重视。

将无功补偿技术在电气自动化过程中进行充分的应用，这样能让电力运输中产生的能耗问题进行降减少，避免出现不必要的浪费，不仅对能源起到了节约的作用，还在一定的程度上促进了电力企业在发展过程中的经济效益。

经过不断努力和探索，无功补偿技术在我国电气自动化应用方面已经初步形成了一下几种方案：1.1利用固定的电容器和电抗器过滤谐波。

无功补偿技术应用于电气自动化的研究
无功补偿技术是一种在电气自动化领域得到广泛应用的技术。

其主要作用是通过抑制
电力系统中的无功功率，提高系统的功率因数，从而改善发电机和负载设备的运行状态，
提高电能的利用效率和稳定性。

无功补偿技术主要包括静态无功补偿和动态无功补偿两种形式。

静态无功补偿主要通
过电容器、电感器等固定设备来实现，能够快速响应，适用于小功率电气设备的无功补偿。

而动态无功补偿主要通过接触器、晶闸管等电子器件实现，能够实现快速跟踪电力系统的
负载变化，适用于大功率电气设备的无功补偿。

1. 提高电能质量
通过无功补偿技术，可以有效地减少系统中的无功功率，提高系统的功率因数，从而
消除或减小电力负载的振荡和闪烁现象，提高电能的品质和稳定性。

2. 提高设备的效率
通过无功补偿技术，可以为电机等负载设备提供更加高效且稳定的电能，减少电机的
电阻和损耗，从而延长设备的使用寿命，提高设备的效率和稳定性。

3. 减少电力资源的浪费
通过无功补偿技术，可以明显减少无功功率的消耗，从而提高电力系统的利用效率，
减少电力资源的浪费，保护环境，降低生产成本。

4. 保护电力系统的稳定性
总之，无功补偿技术在电气自动化领域中的应用范围十分广泛，但其应用需要根据具
体的电力系统情况进行选择和设计。

同时，随着现代科技的不断发展，无功补偿技术也将
不断更新和完善，为电气自动化领域的发展注入新的活力和动力。

无功补偿技术在电气自动化中的应用探析随着工业化的快速发展和电气设备的普及应用，电力系统中无功功率的问题日益凸显。

无功功率是电气系统中重要的指标之一，其存在会对系统的稳定性和效率产生较大影响。

为了解决无功功率的问题，人们引入了无功补偿技术。

无功补偿技术是指通过适当的电气设备和控制系统，在电气系统中主动调节无功功率的技术手段。

本文将探讨无功补偿技术在电气自动化中的应用，并分析其在电气系统中的重要作用。

一、无功补偿技术的概念和分类1. 无功补偿技术的概念无功补偿技术是指在电力系统中通过配置无功补偿装置，调节无功功率的大小和方向，以达到提高系统功率因数、减少系统损耗和提高系统稳定性的目的。

无功功率是电力系统中的一种消极功率，其存在会造成线路电压波动、损耗加大和系统发热等问题，因此需要进行补偿来消除其影响。

无功补偿技术通过配置静止补偿装置、动态补偿装置和协调控制系统等手段，可以有效地解决无功功率的问题。

2. 无功补偿技术的分类根据补偿装置的不同特点和工作原理，无功补偿技术可以分为静止无功补偿和动态无功补偿两大类。

静止无功补偿是指通过电容器和电抗器等被动元件来对电力系统进行无功功率的补偿，其特点是成本低、结构简单、维护方便，但无法实现动态调节和智能控制。

而动态无功补偿则是通过智能电力电子装置和先进的控制系统来对系统进行无功功率的补偿，其特点是响应速度快、控制精度高、能够实时调节，但成本较高、维护和管理工作量大。

两者各有优劣，可以根据电力系统的需求进行选择和组合应用。

二、无功补偿技术在电气自动化中的应用无功补偿技术在电气自动化领域有着广泛的应用，主要体现在以下几个方面：1. 提高系统功率因数无功功率的存在会导致系统功率因数较低，影响电力设备的效率和稳定性。

通过配置静止无功补偿装置和动态无功补偿装置，可以实现系统功率因数的调节和提高。

静止无功补偿装置主要通过电容器和电抗器来提高系统功率因数，其响应速度较慢，适合用于恒定负载和稳定负荷的系统；而动态无功补偿装置则能够根据系统负荷的实时变化来调节无功功率，保持系统功率因数在合适的范围内，提高系统的稳定性和效率。
