《供电技术(第5版)》习题及其参考答案

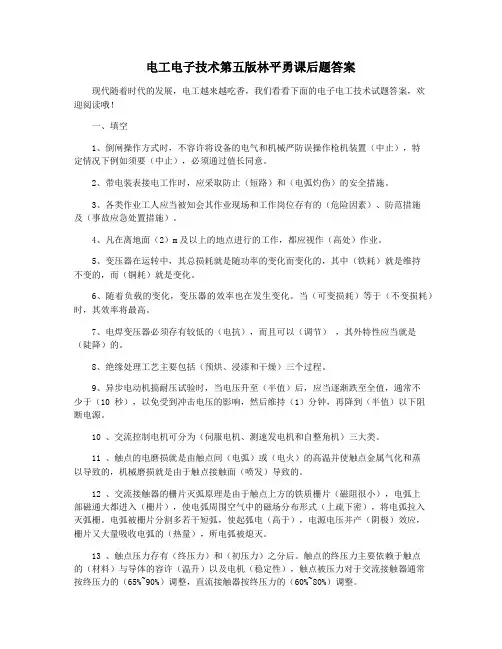

电工电子技术第五版林平勇课后题答案现代随着时代的发展，电工越来越吃香，我们看看下面的电子电工技术试题答案，欢迎阅读哦！一、填空1、倒闸操作方式时，不容许将设备的电气和机械严防误操作枪机装置（中止），特定情况下例如须要（中止），必须通过值长同意。

2、带电装表接电工作时，应采取防止（短路）和（电弧灼伤）的安全措施。

3、各类作业工人应当被知会其作业现场和工作岗位存有的（危险因素）、防范措施及（事故应急处置措施）。

4、凡在离地面（2）m及以上的地点进行的工作，都应视作（高处）作业。

5、变压器在运转中，其总损耗就是随功率的变化而变化的，其中（铁耗）就是维持不变的，而（铜耗）就是变化。

6、随着负载的变化，变压器的效率也在发生变化。

当（可变损耗）等于（不变损耗）时，其效率将最高。

7、电焊变压器必须存有较低的（电抗），而且可以（调节），其外特性应当就是（陡降）的。

8、绝缘处理工艺主要包括（预烘、浸漆和干燥）三个过程。

9、异步电动机搞耐压试验时，当电压升至（半值）后，应当逐渐跌至全值，通常不少于（10 秒），以免受到冲击电压的影响，然后维持（1）分钟，再降到（半值）以下阻断电源。

10 、交流控制电机可分为（伺服电机、测速发电机和自整角机）三大类。

11 、触点的电磨损就是由触点间（电弧）或（电火）的高温并使触点金属气化和蒸以导致的，机械磨损就是由于触点接触面（喷发）导致的。

12 、交流接触器的栅片灭弧原理是由于触点上方的铁质栅片（磁阻很小），电弧上部磁通大都进入（栅片），使电弧周围空气中的磁场分布形式（上疏下密），将电弧拉入灭弧栅。

电弧被栅片分割多若干短弧，使起弧电（高于），电源电压并产（阴极）效应，栅片又大量吸收电弧的（热量），所电弧被熄灭。

13 、触点压力存有（终压力）和（初压力）之分后。

触点的终压力主要依赖于触点的（材料）与导体的容许（温升）以及电机（稳定性），触点被压力对于交流接触器通常按终压力的（65%~90%）调整，直流接触器按终压力的（60%~80%）调整。

4、我国规定的“工频”是多少?对其频率偏差有何要求?工频：一般交流电力设备的额定频率为50HZ。

规定：频率偏差正负电压偏差正负5%电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示。

5、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。

中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。

单相接地电容电流为正常运行时相线对地电容电流的3倍。

中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。

在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。

中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。

6、低压配电系统中的中性线(N线)、保护线(PE 线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。

保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。

系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。

保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。

这种保护中性线在我国通称为“零线”，俗称“地线”。

TN—C系统：其中的N线与PE线全部合为一根PEN 线。

PEN线中可有电流通过，因此对某接PEN线的设备产生电磁干扰。

主要于我国低压配电系统中应用最为普普遍，但不适于对安全和抗电磁干扰要求高的场所。

第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0且u GK >0。

3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

π4π4π25π4a)b)c)图1-43图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m=π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c)I d3=π21⎰20)(πωt d I m =41 I mI 3 =⎰202)(21πωπt d I m =21 I m5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b) I m2≈6741.0I ≈232.90,I d2≈0.5434 I m2≈126.56c) I m3=2 I = 314,I d3=41 I m3=78.56. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。

电力电子技术答案2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI 2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈I A, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

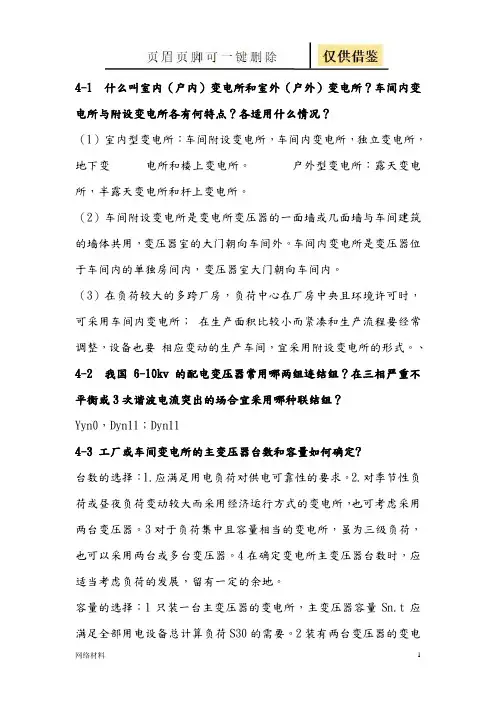

4-1 什么叫室内（户内）变电所和室外（户外）变电所？车间内变电所与附设变电所各有何特点？各适用什么情况？（1）室内型变电所：车间附设变电所，车间内变电所，独立变电所，地下变电所和楼上变电所。

户外型变电所：露天变电所，半露天变电所和杆上变电所。

（2）车间附设变电所是变电所变压器的一面墙或几面墙与车间建筑的墙体共用，变压器室的大门朝向车间外。

车间内变电所是变压器位于车间内的单独房间内，变压器室大门朝向车间内。

（3）在负荷较大的多跨厂房，负荷中心在厂房中央且环境许可时，可采用车间内变电所；在生产面积比较小而紧凑和生产流程要经常调整，设备也要相应变动的生产车间，宜采用附设变电所的形式。

、4-2 我国6-10kv的配电变压器常用哪两组连结组？在三相严重不平衡或3次谐波电流突出的场合宜采用哪种联结组？Yyn0，Dyn11；Dyn114-3 工厂或车间变电所的主变压器台数和容量如何确定?台数的选择：1.应满足用电负荷对供电可靠性的要求。

2.对季节性负荷或昼夜负荷变动较大而采用经济运行方式的变电所，也可考虑采用两台变压器。

3对于负荷集中且容量相当的变电所，虽为三级负荷，也可以采用两台或多台变压器。

4在确定变电所主变压器台数时，应适当考虑负荷的发展，留有一定的余地。

容量的选择：1只装一台主变压器的变电所，主变压器容量Sn.t应满足全部用电设备总计算负荷S30的需要。

2装有两台变压器的变电所，每台变压器的容量Sn.t应同时满足以下两个条件：任一台变压器单独运行时，宜满足总计算负荷S30的大约60%~70%的需要；任一台变压器单独运行时，应满足全部一、二级负荷的需要。

3车间变电所主变压器的单台容量上限一般不宜大于1000KV·A。

4.适当考虑负荷的发展。

4-4电力变压器并列运行必须满足那些条件？联结组不同的变压器并列运行有什么危险？并列变压器容量太大时有何不好？电力变压器并列运行应满足的条件：1并列变压器一、二次电压必须对应相等。

中国矿业大学徐海学院2007～2008学年第2学期《供电技术》试卷（A）卷考试时间：120分钟考试方式：闭卷学院班级姓名学号一、填空题（本题共25分，每空1分）1、短路电流中产生非周期分量的原因是（1），当（2）时短路的暂态过程结束。

2、去游离的两种方式是（3）和（4）。

3、按短路条件校验电气设备的动、热稳定以及开关开断能力时，一般按（5）验算。

4、保护装置的可靠动作系数应该用（6）校验。

5、电力系统继电保护的基本要求是（7）、（8）、（9）、（10）。

6、内桥接线适用于（11）故障相对多，而（12）故障相对少的场合。

7、电网中性点接地方式有（13）、（14）、（15）、（16）。

8、变压器常用的保护种类有（17）、（18）、（19）、（20）。

9、电流互感器与电流继电器的接线方式包括（21）、（22）、（23）。

10、隔离开关不能切断大负荷电流是因为它没有装设（24）。

11、变电所防护感应雷的措施是（25）。

二、判断题（共10分，每题1分）（）1、变压器的额定电压与所在电力网的额定电压等级是相等的。

（）2、断路器与隔离开关在操作时应严格遵守倒闸操作的规定，分闸时先分断路器，合闸时先合隔离开关。

（）3、中性点经消弧线圈接地的系统，在发生单相接地故障后，允许继续运行不超过2小时。

（）4、大接地短路电流系统供电可靠性方面比小接地短路电流系统有明显的优越性。

（）5、电压互感器二次侧不能短路运行。

（）6、保护接地就是将平时不带电而在绝缘损坏时可能带电的电气设备的金属外壳接地。

（）7、带电质点的复合，就是触头间电弧中正负带电质点(即正离子与电子)重新结合为中性质点。

（）8、电弧由热游离产生，碰撞游离维持。

（）9、阀型避雷器与被保护设备之间的电气距离是越远越好。

（）10、电网中广泛采用过电流保护作为本线路的主保护，利用电流速断保护作为本线路和相邻元件的后备保护。

三、选择题（共10分，每题1分）1、小接地电流系统所用的电气设备的相对地绝缘水平应按_____考虑。

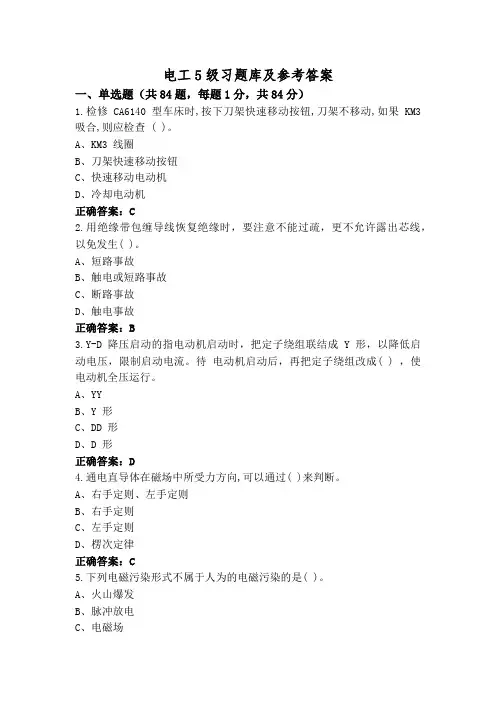

电工5级习题库及参考答案一、单选题（共84题，每题1分，共84分）1.检修 CA6140 型车床时,按下刀架快速移动按钮,刀架不移动,如果 KM3 吸合,则应检查 ( )。

A、KM3 线圈B、刀架快速移动按钮C、快速移动电动机D、冷却电动机正确答案：C2.用绝缘带包缠导线恢复绝缘时，要注意不能过疏，更不允许露出芯线，以免发生( )。

A、短路事故B、触电或短路事故C、断路事故D、触电事故正确答案：B3.Y-D 降压启动的指电动机启动时，把定子绕组联结成 Y 形，以降低启动电压，限制启动电流。

待电动机启动后，再把定子绕组改成( ) ，使电动机全压运行。

A、YYB、Y 形C、DD 形D、D 形正确答案：D4.通电直导体在磁场中所受力方向,可以通过( )来判断。

A、右手定则、左手定则B、右手定则C、左手定则D、楞次定律正确答案：C5.下列电磁污染形式不属于人为的电磁污染的是( )。

A、火山爆发B、脉冲放电C、电磁场D、射频电磁污染正确答案：A6.单管电压放大电路的动态分析时的电压放大过程，( )在直流电源和交流信号的作用下，电路中电流和电压既有直流分量，又有交流分量。

A、直流通路B、反馈放大通路C、放大电路D、交流通路正确答案：C7.职业道德与人的事业的关系是( )。

A、有职业道德的人一定能够获得事业成功B、没有职业道德的人不会获得成功C、事业成功的人往往具有较高的职业道德D、缺乏职业道德的人往往更容易获得成功正确答案：C8.( )以电气原理图，安装接线图和平面布置图最为重要A、电工B、维修电工C、技术人员D、操作者正确答案：B9.Z535 钻床控制回路试车时，将 QS1 接通，用万用表测量 FU1 进线处应有三相( )V 交流电压。

A、127B、500C、36D、380正确答案：D10.CA6140 型车床从( )考虑，快速进给电动机采用点动控制，按下快速按钮就可以快速进给。

A、安全需要B、生产需要C、生产量D、生产速度正确答案：A11.断条侦察器在使用时,若被测转子无断条,相当于变压器二次绕组( ) , 电流表读数就大, 否则电流表读数就会减少。

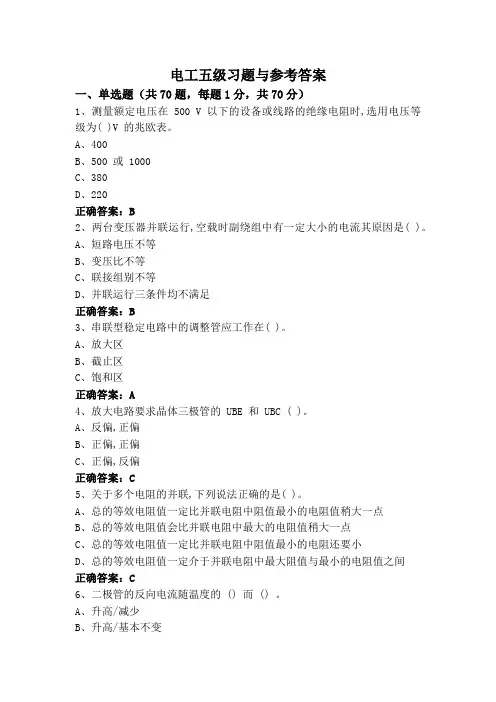

电工五级习题与参考答案一、单选题（共70题，每题1分，共70分）1、测量额定电压在 500 V 以下的设备或线路的绝缘电阻时,选用电压等级为( )V 的兆欧表。

A、400B、500 或 1000C、380D、220正确答案：B2、两台变压器并联运行,空载时副绕组中有一定大小的电流其原因是( )。

A、短路电压不等B、变压比不等C、联接组别不等D、并联运行三条件均不满足正确答案：B3、串联型稳定电路中的调整管应工作在( )。

A、放大区B、截止区C、饱和区正确答案：A4、放大电路要求晶体三极管的 UBE 和 UBC ( )。

A、反偏,正偏B、正偏,正偏C、正偏,反偏正确答案：C5、关于多个电阻的并联,下列说法正确的是( )。

A、总的等效电阻值一定比并联电阻中阻值最小的电阻值稍大一点B、总的等效电阻值会比并联电阻中最大的电阻值稍大一点C、总的等效电阻值一定比并联电阻中阻值最小的电阻还要小D、总的等效电阻值一定介于并联电阻中最大阻值与最小的电阻值之间正确答案：C6、二极管的反向电流随温度的 () 而 () 。

A、升高/减少B、升高/基本不变C、升高/不变D、减低/减少正确答案：D7、一直流电通过一段粗细不均匀的导体时,导体各横截面上的电流强度( )。

A、随截面面积变化而变化B、与各截面面积成反比C、与各截面面积无关D、与各截面面积成正比正确答案：C8、为了使异步电动机采用Y--△降压启动,电动机在正常运行时必须( )。

A、Y 接法B、无论哪种接法都可以C、△接法D、Y/△接法正确答案：C9、型号LFC-10/0.5-300 的互感器,L 表示( )。

A、电流互感器B、电压互感器C、单相变压器D、单相电动机正确答案：A10、测得晶体管三个管脚的对地电压分别是 2V、6V、2.7 V,该晶体管的管型和三个管脚依次为( )。

A、PNP 管,EBCB、PNP 管,CBEC、NPN 管,ECBD、NPN 管,CBE正确答案：C11、交流接触器短路环的作用是( )。

第一章1-1: 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。

1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将 35kV ～ 110kV 的外部供电电源电压降为 6 ～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6 ～ 10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1—3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的为什么答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.1-4,电能的质量指标包括哪些答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变如何计算电压偏移和电压波动答：电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。

1—6 电力系统的中性点运行方式有哪几种中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。

供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定:10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5% ，7%，,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为( )系统。

A.TN-CB.TN-SC.TN-C-SD.TT6、中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以( )为界线来划分高压和低压。

A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过( )的工厂，可视为小型工厂。

A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h，冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为 1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为 maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率ε%=60功率因数N NCOSφ=0.62，η=0.85，给该电焊变压器供电的支线负荷P为 N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800×10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、满负荷的负荷指的是。

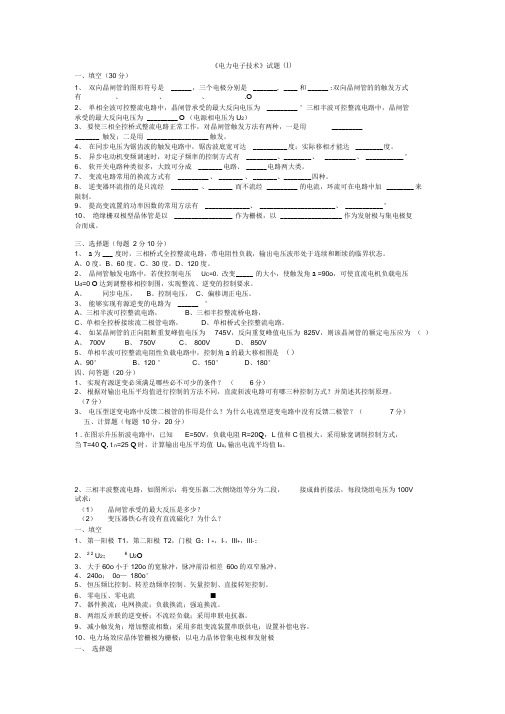

《电力电子技术》试题⑴一、填空（30分）1、双向晶闸管的图形符号是 ______ ，三个电极分别是_______, ____ 和______ ;双向晶闸管的的触发方式有、、、.O2、单相全波可控整流电路中，晶闸管承受的最大反向电压为 _________ °三相半波可控整流电路中，晶闸管承受的最大反向电压为_________ O （电源相电压为U2）3、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用________________ 触发；二是用__________________ 触发。

4、在同步电压为锯齿波的触发电路中，锯齿波底宽可达 __________ 度；实际移相才能达________ 度。

5、异步电动机变频调速时，对定子频率的控制方式有 _________、________ 、 _________ 、 ___________ °6、软开关电路种类很多，大致可分成 _______ 电路、______ 电路两大类。

7、变流电路常用的换流方式有 _________ 、_______ 、_______、________ 四种。

8、逆变器环流指的是只流经 ________ 、_______ 而不流经_________ 的电流，环流可在电路中加________ 来限制。

9、提高变流置的功率因数的常用方法有 _____________ 、 ______________________ 、 ___________ °10、绝缘栅双极型晶体管是以 _________________ 作为栅极，以__________________ 作为发射极与集电极复合而成。

三、选择题（每题2分10分）1、a为___ 度时，三相桥式全控整流电路，带电阻性负载，输出电压波形处于连续和断续的临界状态。

A、0 度。

B、60 度。

C、30 度。

D、120 度。

2、晶闸管触发电路中，若使控制电压U C=0，改变_____ 的大小，使触发角a =90o，可使直流电机负载电压U d=0 O达到调整移相控制围，实现整流、逆变的控制要求。

中国矿业大学徐海学院2007～2008学年第2学期《供电技术》试卷（A）卷一、填空题（本题共25分，每空1分）1、短路电流中产生非周期分量的原因是（1），当（2）时短路的暂态过程结束。

2、去游离的两种方式是（3）和（4）。

3、按短路条件校验电气设备的动、热稳定以及开关开断能力时，一般按（5）验算。

4、保护装置的可靠动作系数应该用（6）校验。

5、电力系统继电保护的基本要求是（7）、（8）、（9）、（10）。

6、内桥接线适用于（11）故障相对多，而（12）故障相对少的场合。

7、电网中性点接地方式有（13）、（14）、（15）、（16）。

8、变压器常用的保护种类有（17）、（18）、（19）、（20）。

9、电流互感器与电流继电器的接线方式包括（21）、（22）、（23）。

10、隔离开关不能切断大负荷电流是因为它没有装设（24）。

11、变电所防护感应雷的措施是（25）。

二、判断题（共10分，每题1分）（）1、变压器的额定电压与所在电力网的额定电压等级是相等的。

（）2、断路器与隔离开关在操作时应严格遵守倒闸操作的规定，分闸时先分断路器，合闸时先合隔离开关。

（）3、中性点经消弧线圈接地的系统，在发生单相接地故障后，允许继续运行不超过2小时。

（）4、大接地短路电流系统供电可靠性方面比小接地短路电流系统有明显的优越性。

（）5、电压互感器二次侧不能短路运行。

（）6、保护接地就是将平时不带电而在绝缘损坏时可能带电的电气设备的金属外壳接地。

（）7、带电质点的复合，就是触头间电弧中正负带电质点(即正离子与电子)重新结合为中性质点。

（）8、电弧由热游离产生，碰撞游离维持。

（）9、阀型避雷器与被保护设备之间的电气距离是越远越好。

（）10、电网中广泛采用过电流保护作为本线路的主保护，利用电流速断保护作为本线路和相邻元件的后备保护。

三、选择题（共10分，每题1分）1、小接地电流系统所用的电气设备的相对地绝缘水平应按_____考虑。

第4章思考题与习题4.1 什么是电压型和电流型逆变电路？各有何特点？答：按照逆变电路直流侧电源性质分类，直流侧为电压源的逆变电路称为电压型逆变电路，直流侧为电流源的逆变电路称为电流型逆变电路。

电压型逆变电路的主要特点是：（1）直流侧为电压源，或并联有大电容，相当于电压源。

直流电压基本无脉动，直流回路呈现低阻抗。

（2）由于直流电压源的钳位作用，交流侧电压波形为矩形波，并且与负载阻抗角无关，而交流侧输出电流波形和相位因负载阻抗情况的不同而不同，其波形接近于三角波或正弦波。

（3）当交流侧为阻感性负载时，需提供无功功率，直流侧电容起缓冲无功能量的作用，为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了二极管。

（4）逆变电路从直流侧向交流侧传送的功率是脉动的，因直流电压无脉动，故功率的脉动是由交流电压来提供。

（5）当用于交—直—交变频器中，负载为电动机时，如果电动机工作在再生制动状态，就必须向交流电源反馈能量。

因直流侧电压方向不能改变，所以只能靠改变直流电流的方向来实现，这就需要给交—直整流桥再反并联一套逆变桥。

电流型逆变电路的主要特点是：（1）直流侧串联有大电感，相当于电流源，直流电流基本无脉动，直流回路呈现高阻抗。

（2）因为各开关器件主要起改变直流电流流通路径的作用，故交流侧电流为矩形波，与负载性质无关，而交流侧电压波形和相位因负载阻抗角的不同而不同。

（3）直流侧电感起缓冲无功能量的作用，因电流不能反向，故可控器件不必反并联二极管。

（4）当用于交—直—交变频器且负载为电动机时，若交—直变换为可控整流，则很方便地实现再生制动。

4.2 电压型逆变电路中的反馈二极管的作用是什么？答：在电压型逆变电路中，当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。

为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。

当输出交流电压与电流的极性相同时，电流经电路中的可控开关器件流通，而当输出电压与电流极性相反时，由反馈二极管提供电流通道。

电工5级试题（附答案）一、单选题（共80题，每题1分，共80分）1、JY1 型速度继电器触头额定电压 380V ，触头额定电流( ) ，额定工作转速 100—3000r/min，允许操作频率小于 30 次/h。

A、5AB、4AC、2AD、3A正确答案：C2、整流电路是利用二极管的单向导电性,将( )变换成单方向的脉动直流电压。

A、直流电流B、交流电流C、交流电压D、直流电压正确答案：C3、把垂直穿过磁场中某一截面的磁力线条数叫作( )。

A、磁通或磁通量B、磁感应强度C、磁导率D、磁场强度正确答案：A4、JY1 型速度继电器触头额定电压 380V ,触头额定电流 2A ,额定工作转速 100—3000r/min,允许操作频率小于( )次/h。

A、40B、60C、30D、50正确答案：C5、5t 桥式起重机因为是在( )工作制下，启动频繁，故电动机不使用热继电器，而采用带一定延时的过电流继电器。

A、点动B、顺序C、连续D、断续正确答案：D6、游标卡尺( )应清理干净,并将两量爪合并,检查游标卡尺的精度情况。

A、测量前B、测量中C、测量后D、测量时正确答案：A7、按钮联锁正反转控制线路的优点是操作方便,缺点是容易产生( )短路事故。

A、电源一相B、电源三相C、电源D、电源两相正确答案：D8、对于电动机不经常启动而且启动时间不长的电路，熔体( )约等于电动机额定电流的 1.5 倍。

A、电流B、额定电压C、额定电流D、电压正确答案：C9、把放大电路的输出信号电压或电流的( )通过反馈电路,送回到输入端的过程叫反馈。

A、全部B、少部分C、一部分D、一部分或全部正确答案：D10、游标卡尺测量前应清理干净，并将两量爪合并，检查游标卡尺的( )。

A、平行情况B、松紧情况C、贴合情况D、精度情况正确答案：D11、主回路的连接线一般采用较粗的( )单股塑料铜芯线。

A、1.5mm2B、2mm2C、2.5mm2D、1mm2正确答案：C12、( )是企业诚实守信的内在要求。
