win—DHCP服务器教程PPT课件

win—DHCP服务器教程PPT课件
安装完DHCP服务器后,在管理工具中 会多了一个DHCP管理控制台.单击开 始—管理工具—DHCP后弹出DHCP控 制台,选中DHCP控制台中的DHCP单击 鼠标右键,在弹出的右键下拉菜单中选 择管理授权的服务器命令,弹出授权的 服务器对话框,在授权的DHCP服务器 下面,选中dserver.hb 192.168.0.4单击 授权按钮,弹出命名的服务器已填写到 DHCP服务器列表中确认框.单击确定 按钮,即可完成给该DHCP服务器的授 权.
1.安装DHCP服务器
在父域文本输入框中输入 hb,首选DNS服务器IPv4地 址文本输入框中输入 192.168.0.4本例DNS服务器 与DHCP服务器为同一个服 务器,或单击验证按钮进行 验证.单击下一步按钮,弹出 指定IPv4 WINS服务器设置 对话框.
1.安装DHCP服务器
本次选择此网路上的 应用不需要WINS单选 钮,单击下一步按钮,弹 出DHCP作用域对话框.
3.新建作用域
单击下一步按钮,弹出 新建作用域向导配置 DHCP选项对话框,在该 对话框上,可以指定是 否配置 DHCP 选项.
3.新建作用域
单击下一步按钮,弹出 新建作用域向导路由 器默认网关对话框,在 该对话框上,在IP地址 文本输入框中键入默 认网关的 IP 地址 192.168.0.250,单击填 写按钮.
3.配置客户保留
2．更改保留客户端的信息 在DHCP控制台中,单击控制台树中的保留项.在右边的详 细信息窗格中,用右键单击要更改其信息的保留客户端, 在弹出的右键下拉菜单中选择属性命令,弹出属性对话框. 在打开的对话框中修改希望更改的保留属性,然后单击确 定按钮.可以修改保留名称、MAC地址和支持的类型等,但 不能修改保留的 IP 地址.
5.删除作用域

DHCP服务器的配置及管理(ppt 80页)

DHCP服务器的配置及管理(ppt 80页)

IP Router
DHCP Client
DHCPACK
Source IP Address = 131.107.3.24 Dest. IP Address = 255.255.255.255 Offered IP Address = 131.107.8.13 Client Hardware Address = 08004... Subnet Mask = 255.255.255.0 Length of Lease = 72 hours Server Identifier = 131.107.3.24 DHCP Option: Router = 131.107.8.1
1、永久租用。
2、限定租期：当DHCP客户端向DHCP效劳器
租用到IP地址后，DHCP客户端只是暂时可以使用这
个地址一段时间。
任务三 DHCP效劳器的工作流程
租用发现 租用提供 租用确认 租用更新
DHCP 租约的生成过程
1 IP 租约发现 提供 IP 租约 2
3 IP租约请求 确认 IP 租约 4
人工配置
缺点
必须在每一个客户机上输入 一个IP地址
用户可能输入错误的或非法 的IP地址
用了错误的IP地址可能导致 网络问题
计算机频繁地在子网间移动 ，也会加大对网络进行日常 管理所需要的开销
自动配置
优点
DHCP服务器为DHCP客户机自 动提供所有必要的配置信息
可以确保网络客户机使用正确 的配置信息
消除了网络问题的一个常见的 来源
(1) 在当前租期已过去50%时，DHCP客户 机直接向它租用IP地址的DHCP效劳发送DHCP REQUEST消息包，这时不是用播送，而是点对 点。
如果客户机接收到该效劳器回应的DHCP ACK消息包，客户机就根据包中所提供的新的 租期以及其它已经更新的TCP/IP参数，更新自 己的配置，IP租用更新完成。

配置DHCP多地址池ppt课件

配置DHCP多地址池ppt课件

SW1(config)# server dhcp
SW1(config)# ip dhcp pool vlan10 SW1(dhcp-config)# domain-name SW1(dhcp-config)# network 192.168.10.0 255.255.255.0 SW1(dhcp-config)# dns-server 192.168.50.10 200.1.1.10 SW1(dhcp-config)# default router 192.168.10.254
9
《网络设备》课程授课 计算机工程学院 李锋
SW4配置trunk
SW4(config)# interface fastEthernet 0/1 SW4(config-if)# switchport mode trunk SW4(config-if# exit SW4(config)# interface range fastEthernet 0/2-10 SW4(config-if-range)# switchport mode access SW4(config-if-range)# switchport access vlan30 SW4(config-if-range)# exit SW4(config)# interface range fastEthernet 0/11-24 SW4(config-if-range)# switchport mode access SW4(config-if-range)# switchport access vlan40
Fa0/1
Fa0/2
Fa0/1
SW3
Fa0/2-10
Fa0/11-24
Fa0/1 SW4
Fa0/2-10 Fa0/11-24

DHCP服务器设置ppt课件

DHCP服务器设置ppt课件
格，以便将DHCP信息转发到其它网段。
问题
➢ 如果您的IP路由器也不符合RFC1542规范，那么您可 将一台Windows Server 2003配置成DHCP Relay Agent， 因为中继代理也具备将DHCP信息转发到其它网段的 功能。见拓扑图
41
拓扑图
DHCP 客户端A
DHCP 中继代理
拓扑图
10.1.14.125
DNS服务器
10.1.14.65 非DHCP客 户端
DHCP客 户端
10.1.14.61
DHCP服务器
DHCP客 户端
DHCP基本原理
动态地址与静态地址
由系统管理员在每一台计算机上手工设置的固定的IP 地址称为静态IP地址。
计算机在开机时自动获得的IP地址，称为动态地址。 这台计算机被称为DHCP客户端（DHCP Client）。 而负责给DHCP客户端分配IP地址的计算机称为 DHCP服务器
已被授权的DHCP服务器的IP地址记录在域控制器内的 Active Directory数据库中；
不是域成员的DHCP服务器（独立服务IP作用域
设定作用域名称
配置IP地址范围和子网掩码
子网掩码可以 通过“长度” 指定，也可以 通过“子网掩 码”处指定。
架设DHCP服务器
企业需求
企业希望构建一台DHCP服务器来解决IP地址动态分 配的问题，要求能够分配IP地址以及其它网络属性信 息；能够对DHCP服务器做属性设置；能够备份和还 原DHCP数据库信息等。客户端能够成功从服务器租 到合适IP地址。
本讲任务
创建以DHCP服务器为企业的计算机提供IP地址。 需要同时分配网关、DNS给客户端。 为某些计算机固定分配IP地址。

DHCP服务器(课堂PPT)

DHCP服务器(课堂PPT)

1.1.2 DHCP的工作原理
租约：是指一个DHCP客户机能够使用一个动态分配的IP地址的时间
长度。
DHCP客户机2:
非DHCP客户机: 静态IP配置信息
从DHCP服务器 获得IP配置信息
DHCP客户机1: 从DHCP服务器 获得IP配置信息
租约生成
租约续订
DHCP服务器
DHCP 数据库
IP地址1: 租给DHCP客户机1 IP地址2: 租给DHCP客户机2
IP地址1: 租给工作站1 IP地址2: 租给工作站 2 IP地址3: 保留给文件与打印服务器
工作站2
1.3.4 什么是DHCP保留？
教师将演示如何:
配置DHCP保留
1.3.5 配置DHCP选项
什么是DHCP选项？ 如何应用DHCP服务器级别选项、作用域级别选项 和被保留的客户机级别选项 如何应用类级别的DHCP选项 如何配置DHCP选项
1.3.5 配置DHCP选项
DHCP选项是指DHCP服务器可以给客户端分配的除了IP地址和 子网掩码以外的其它配置参数。
DHCP客户机 DHCP服务器
DHCP客户机的IP配置参数
客户机的IP地址
客户机的子网掩码
DHCP选项包括: 路由器的IP地址 DNS服务器的IP地址 WINS服务器的IP地址 DNS域名
添加 DHCP 服务器服务
1.2.3 配置DHCP服务器
教师将演示如何:
使用“配置DHCP服务器向导”配置DHCP服务 器
1.3 DHCP服务器的管理
启动、停止和暂停DHCP服务 作用域的配置 配置作用域地址池 建立保留 配置DHCP选项
1.3.1 启动、停止和暂Βιβλιοθήκη DHCP服务教师将演示如何:

配置DHCP多地址池

配置DHCP多地址池

《网络设备》课程授课
计算机工程学院
李锋
公司有5个 公司有 个Vlan，其中服务器群为静态 ； ，其中服务器群为静态IP； 内网DNS服务器 为192.168.50.10； 服务器IP为 内网 服务器 ； 公网提供的DNS服务器 ：200.1.1.10，域名：； 公网提供的 服务器IP： ，域名： ； 服务器 每个vlan主机号 主机号180～253不允许分配给客户端 每个 主机号 ～ 不允许分配给客户端
《网络设备》课程授课
计算机工程学院
李锋
公司有5个 公司有 个Vlan，其中服务器群为静态 ； ，其中服务器群为静态IP； 内网DNS服务器 为192.168.50.10； 服务器IP为 内网 服务器 ； 公网提供的DNS服务器 ：200.1.1.10，域名：； 公网提供的 服务器IP： ，域名： ； 服务器 每个vlan主机号 主机号180～253不允许分配给客户端 每个 主机号 ～ 不允许分配给客户端
SW1配置 配置DHCP 配置
SW1(config)# server dhcp SW1(config)# ip dhcp pool vlan10 SW1(dhcp-config)# domain-name SW1(dhcp-config)# network 192.168.10.0 255.255.255.0 SW1(dhcp-config)# dns-server 192.168.50.10 200.1.1.10 SW1(dhcp-config)# default router 192.168.10.254
《网络设备》课程授课
计算机工程学院
李锋
公司有5个 公司有 个Vlan，其中服务器群为静态 ； ，其中服务器群为静态IP； 内网DNS服务器 为192.168.50.10； 服务器IP为 内网 服务器 ； 公网提供的DNS服务器 ：200.1.1.10，域名：； 公网提供的 服务器IP： ，域名： ； 服务器 每个vlan主机号 主机号180～253不允许分配给客户端 每个 主机号 ～ 不允许分配给客户端

《配置DHCP服务器》课件


配置网络连接
网络配置
在配置DHCP服务器之前，需要确保网络连接正常，包括IP地址、子网掩码、默认网关 等参数设置正确。同时，需要检查网络防火墙设置，确保DHCP服务器的端口（默认为
UDP 67和UDP 68）开放，以便客户端能够正常获取IP地址。
DNS配置
如果需要将客户端的域名解析到对应的IP地址，需要在DHCP服务器上配置DNS服务器 信息。这样，当客户端请求域名时，DHCP服务器能够将其解析为正确的IP地址。
测试过程
01
在服务器端开启DHCP 服务，并配置相应的地 址池、租约等信息。
02
在客户端通过命令行或 网络管理软件尝试获取 IP地址。
03
观察客户端是否能够成 功获取IP地址，并检查 网络连接是否正常。
04
在客户端尝试访问外部 网络，如Internet，检 查是否能够正常访问。
结果分析
如果客户端能够成功获取IP地址，并 且网络连接正常，说明DHCP服务器 配置正确。
03
CATALOGUE
配置DHCP服务器
打开DHCP服务器配置界面
打开服务器管理器 导航到工具菜单，选择DHCP
打开DHCP服务器配置界面
创建地址池
在DHCP服务器配置界面 中，右键单击地址池，选 择新建地址池
输入地址池名称和描述信 息
设置地址范围和子网掩码
选择是否排除特定IP地址
设置租约时间
02
CATALOGUE
配置DHCP服务器前的准备工作
选择合适的操作系统
操作系统选择
在配置DHCP服务器之前，需要选择一个合适的操作系统。 常见的选择包括Windows Server和Linux。这些操作系统提 供了DHCP服务器的软件包，方便用户进行配置和管理。

第6讲DHCP配置(详)PPT课件


2020/10/13
6
二、配置
DHCPd默认的配置文件是/etc/dhcpd.conf，这是一个文本 文件，DHCPd里有一个语法分析器，能对这个文件进行 语法分析，获得配置参数。dhcpd.conf 格式是递归下降的， 关键字大小写敏感，可以有注释，注释以#开头，一直到 该行结束。这里给出一个简单的dhcpd.conf的例子，所服 务的网络为C类保留网络 192.168.1.0
2020/10/13
5
一、安装前注意：
为了使DHCP服务器能为MS的DHCP客户机服务，需要创 建一个到地址255.255.255.255的路由，把这条路由命令 加到/etc/rc.d/rc.local，使得每次机器启动后自动运行。
#route add -host 255.255.255.255 dev eth0 这是因为通常Linux DHCP服务器不接收来自255.255.255.255 的 DHCP客户的请求。这些Linux系统里255.255.255.255这个IP地址 被用来做为监听区域子网域（local subnet）广播的IP地址。
声明语句是描述网络的拓扑，用来表明网络上的客户、要提供给客户的IP地址、 提供一个参数组给一组声明等。
参数类语句主要告诉DHCPd网络参数，如租约的时间、网关、DNS等
描述作用域的声明语句有subnet声明。如果要给一个子网里的客户动态指定 IP地址，那么在subnet声明里必须有一个range声明，说明地址范围。如果要 给DHCP客户静态指定IP地址，那么每个这样客户都要有一个host声明。对于 每个要提供服务的与DHCP服务器连接的子网，都要有一个subnet声明，即 使这是个没有IP地址要动态分配的子网。
DHCP服务器配置
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4
《网络设备》课程授课 计算机工程学院 李锋
SW4划分Vlan
SW4(config)# Vlan 10 SW4(config-vlan)# exit SW4(config)# Vlan 20 SW4(config-vlan)# exit SW4(config)# Vlan 30 SW4(config-vlan)# exit SW4(config)# Vlan 40 SW4(config-vlan)# exit
2
《网络设备》课程授课 计算机工程学院 李锋
SW2划分Vlan
SW2(config)# Vlan 50 SW2(config-vlan)# exit
3
《网络设备》课程授课 计算机工程学院 李锋
SW3划分Vlan
SW3(config)# Vlan 10 SW3(config-vlan)# exit SW3(config)# Vlan 20 SW3(config-vlan)# exit SW3(config)# Vlan 30 SW3(config-vlan)# exit SW3(config)# Vlan 40 SW3(config-vlan)# exit

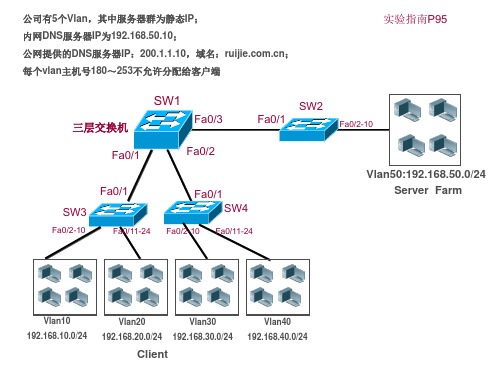

公司有5个Vlan，其中服务器群为静态IP； 内网DNS服务器IP为192.168.50.10； 公网提供的DNS服务器IP：200.1.1.10，域名：； 每个vlan主机号180～253不允许分配给客户端
实验指南P95
三层交换机
SW1
Fa0/3
SW2 Fa0/1
Fa0/2-10
Client
Vlan40 192.168.40.0/24
SW1划分Vlan
SW1(config)# Vlan 10 SW1(config-vlan)# exit SW1(config)# Vlan 20 SW1(config-vlan)# exit SW1(config)# Vlan 30 SW1(config-vlan)# exit SW1(config)# Vlan 40 SW1(config-vlan)# exit SW1(config)# Vlan 50 SW1(config-vlan)# exit
SW2(config)# interface fastEthernet 0/1 SW2(config-if)# switchport mode trunk SW2(config-if# exit SW2(config)# interface range fastEthernet 0/2-10 SW2(config-if-range)# switchport mode access SW2(config-if-range)# switchport access vlan50
9
《网络设备》课程授课 计算机工程学院 李锋
SW4配置trunk
SW4(config)# interface fastEthernet 0/1 SW4(config-if)# switchport mode trunk SW4(config-if# exit SW4(config)# interface range fastEthernet 0/2-10 SW4(config-if-range)# switchport mode access SW4(config-if-range)# switchport access vlan30 SW4(config-if-range)# exit SW4(config)# interface range fastEthernet 0/11-24 SW4(config-if-range)# switchport mode access SW4(config-if-range)# switchport access vlan40
6
《网络设备》课程授课 计算机工程学院 李锋
SW1配置trunk
SW1(config)# interface range fastEthernet 0/1-3 SW1(config-if-range)# switchport mode trunk
7
《网络设备》课程授课 计算机工程学院 李锋
SW2配置trunk
8
《网络设备》课程授课 计算机工程学院 李锋
SW3配置trunk
SW3(config)# interface fastEthernet 0/1 SW3(config-if)# switchport mode trunk SW3(config-if# exit SW3(config)# interface range fastEthernet 0/2-10 SW3(config-if-range)# switchport mode access SW3(config-if-range)# switchport access vlan10 SW3(config-if-range)# exit SW3(config)# interface range fastEthernet 0/11-24 SW3(config-if-range)# switchport mode access SW3(config-if-range)# switchport access vlan20
5
《网络设备》课程授课 计算机工程学院 李锋
SW1实现不同Vlan转发
SW1(config)# interface Vlan 10 SW1(config-vlan)# ip address 192.168.10.254 255.255.255.0 SW1(config)# exit SW1(config)# interface Vlan 20 SW1(config-vlan)# ip address 192.168.20.254 255.255.255.0 SW1(config)# exit SW1(config)# interface Vlan 30 SW1(config-vlan)# ip address 192.168.30.254 255.255.255.0 SW1(config)# exit SW1(config)# interface Vlan 40 SW1(config-vlan)# ip address 192.168.40.254 255.255.255.0 SW1(config)# exit SW1(config)# interface Vlan 50 SW1(config-vlan)# ip address 192.168.50.254 255.255.255.0
Fa0/1
Fa0/2
Fa0/1
SW3
Faห้องสมุดไป่ตู้/2-10
Fa0/11-24
Fa0/1 SW4
Fa0/2-10 Fa0/11-24
Vlan50:192.168.50.0/24 Server Farm
Vlan10 192.168.10.0/24
1
Vlan20
Vlan30
192.168.20.0/24 192.168.30.0/24
