【CN209951463U】一种立体肩袖生物补片【专利】

肩袖损伤修复中的生物治疗刘岩;余曦;何红晨;何成奇;何竟【摘要】背景:富血小板血浆总体上对功能改善和修复完整性没有显著影响,但在小到中等撕裂的肩袖损伤中可能更有益处.进一步的研究应集中在富含白细胞的富血小板血浆与贫白细胞的富血小板血浆的应用对比以及富血小板血浆在修复失败高风险患者中的应用.目的:总结目前生物治疗在肩袖损伤修复中的相关基础研究和临床应用研究现状及进展,并回顾最近的科学研究发现.方法:以“biological therapy,biotherapy,RCT,rotator cuff tear”为关键词,检索了2008年至2018年PubMed、MedLine、Springertink数据库中相关文献.初检得到文章168篇,筛选后对其中32篇文章进行分析.结果与结论:生物制品和合成贴片或增强件为大型且范围较广的肩袖撕裂提供了机械稳定性,并降低了再撕裂率.间充质干细胞表现出在不影响结果的前提下改善了愈合率.细胞因子和生长因子在动物模型实验中是很有希望的,但需要人体试验来进一步评估.在大面积的肩袖损伤或再次修复的肩袖损伤中,应考虑同种异体移植物或增强合成贴片.富含血小板的血浆可能对较小的肩袖撕裂有益处.需要进一步的研究来评估间充质干细胞和各种细胞学化学信号之间的价值.【期刊名称】《中国组织工程研究》【年(卷),期】2019(023)020【总页数】7页(P3248-3254)【关键词】肩袖;生物制品;富血小板血浆;修补片;细胞因子;组织构建【作者】刘岩;余曦;何红晨;何成奇;何竟【作者单位】四川大学华西医院,四川省成都市 610041;四川大学华西医院,四川省成都市 610041;四川大学华西医院,四川省成都市 610041;四川大学华西医院,四川省成都市 610041;四川大学华西医院,四川省成都市 610041【正文语种】中文【中图分类】R4文章快速阅读：文题释义：肩袖：又叫旋转袖，是包绕在肱骨头周围的一组肌腱复合体，肱骨头的前方为肩胛下肌腱，上方为冈上肌腱，后方为冈下肌腱和小圆肌腱，这些肌腱的运动导致肩关节旋内、旋外和上举活动，但更重要的是，这些肌腱将肱骨头稳定于肩胛盂上，对维持肩关节的稳定和肩关节活动起着极其重要的作用。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610756478.6(22)申请日 2016.08.30(71)申请人 常州市康蒂娜医疗科技有限公司地址 江苏省常州市新北区薛冶路117号(72)发明人 陈小菊　承建荣　王盛　束秋红　葛妮娜　(74)专利代理机构 北京中海智圣知识产权代理有限公司 11282代理人 徐金伟(51)Int.Cl.A61L 31/12(2006.01)A61L 31/06(2006.01)A61L 31/04(2006.01)A61L 31/14(2006.01)(54)发明名称一种生物补片及制备方法(57)摘要本发明公开一种生物补片，所述补片包括：用于对所述生物补片提供力学支持的中间层；与所述中间层连接，位于中间层一侧的防止组织器官粘连的防粘连层；与所述中间层连接，位于中间层另一侧的促进软组织再生和抑制疤痕的生物再生材料层。

本发明还公开了所述生物补片的制备方法，由于本发明方法具有物理镶嵌作用，因而可使补片各层结合的更为紧密，不易分层；也不用通过最后一步热压的方式进行加固；避免了加热造成的可降解聚酯材料的降解；另外由于采取了冻干工艺形成海绵结构，材料比较柔软；有很好的柔顺性能。

权利要求书1页 说明书4页 附图1页CN 106256384 A 2016.12.28C N 106256384A1.一种生物补片，其特征在于，所述补片包括：用于对所述生物补片提供力学支持的中间层；包裹所述中间层促进软组织再生和抑制疤痕的生物再生材料层；嵌合在所述中间层和所述生物再生材料层中间的的防止组织器官粘连的防粘连层。

2.根据权利要求1所述的生物补片，其特征在于：所述中间层为聚丙烯网片，所述防粘连层为生物可降解聚酯材料层，所述生物再生材料层为生物提取胶原层。

3.根据权利要求2所述的生物补片，其特征在于：所述生物可降解聚酯材料选自PLA、PLGA、PCL、PGCL、PLCL、PHB、PHBV中的一种或几种。

(10)申请公布号(43)申请公布日 (21)申请号 201510273678.1(22)申请日 2015.05.26A61F 2/02(2006.01)A61L 27/20(2006.01)A61L 27/56(2006.01)A61L 27/54(2006.01)A61L 27/18(2006.01)A61L 27/38(2006.01)A61L 27/50(2006.01)(71)申请人南通大学地址226019 江苏省南通市啬园路9号(72)发明人杨宇民 顾晓松 李贵才 丁斐(74)专利代理机构南京知识律师事务所 32207代理人张铂(54)发明名称一种用于组织损伤修复的生物补片(57)摘要本发明公开了一种用于组织损伤修复的生物补片，包括生物材料基底层和细胞基质层，基质层附着在基底层上，基底层与细胞基质层的接触面上设有若干个平行的沟槽。

本发明生物补片基底层同时具有多孔和沟槽纹路结构，不但可以调控细胞的取向性生长和分布，沟槽纹路结构所具有的力学性能可以使细胞基质层能够更好的粘附在基底层上，避免脱落。

本发明所述产品具有稳定的结构，合适的孔径、孔隙率及通透性，能够模拟正常组织结构，能够提供组织生长的管道及细胞基质，并且可以承载利于组织修复和再生的细胞。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书4页 附图2页CN 105769381 A 2016.07.20C N 105769381A1.一种用于组织损伤修复的生物补片，其特征在于包括生物材料基底层和细胞基质层，基质层附着在基底层上，基底层与细胞基质层的接触面上设有若干个平行的沟槽。

2.如权利要求1所述的生物补片，其特征在于所述沟槽为横向或纵向分布。

3.如权利要求1所述的生物补片，其特征在于所述沟槽的尺寸为：宽10-50μm，深10-30μm。

4.如权利要求1所述的生物补片，其特征在于所述生物材料基底层与细胞基质层的接触面上表面以及内部分布有丰富的孔隙。

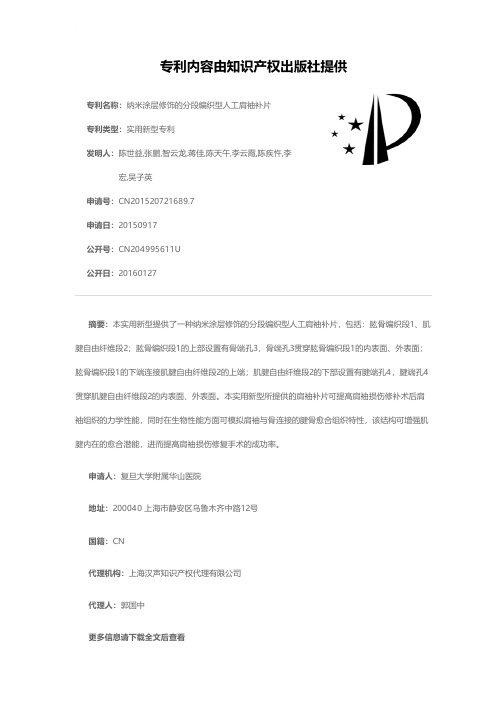

专利名称：纳米涂层修饰的分段编织型人工肩袖补片
专利类型：实用新型专利
发明人：陈世益,张鹏,智云龙,蒋佳,陈天午,李云霞,陈疾忤,李宏,吴子英
申请号：CN201520721689.7
申请日：20150917
公开号：CN204995611U
公开日：
20160127
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种纳米涂层修饰的分段编织型人工肩袖补片，包括：肱骨编织段1、肌腱自由纤维段2；肱骨编织段1的上部设置有骨端孔3，骨端孔3贯穿肱骨编织段1的内表面、外表面；肱骨编织段1的下端连接肌腱自由纤维段2的上端；肌腱自由纤维段2的下部设置有腱端孔4，腱端孔4贯穿肌腱自由纤维段2的内表面、外表面。

本实用新型所提供的肩袖补片可提高肩袖损伤修补术后肩袖组织的力学性能，同时在生物性能方面可模拟肩袖与骨连接的腱骨愈合组织特性，该结构可增强肌腱内在的愈合潜能，进而提高肩袖损伤修复手术的成功率。

申请人：复旦大学附属华山医院
地址：200040 上海市静安区乌鲁木齐中路12号
国籍：CN
代理机构：上海汉声知识产权代理有限公司
代理人：郭国中
更多信息请下载全文后查看。

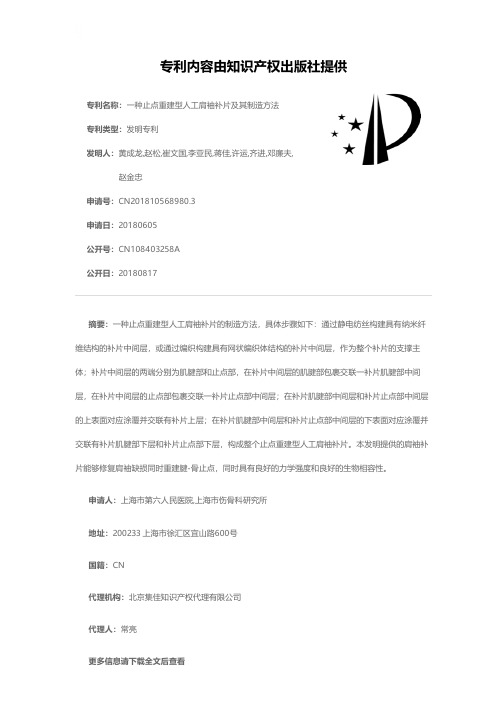

专利名称：一种止点重建型人工肩袖补片及其制造方法
专利类型：发明专利
发明人：黄成龙,赵松,崔文国,李亚民,蒋佳,许运,齐进,邓廉夫,赵金忠
申请号：CN201810568980.3
申请日：20180605
公开号：CN108403258A
公开日：
20180817
专利内容由知识产权出版社提供
摘要：一种止点重建型人工肩袖补片的制造方法，具体步骤如下：通过静电纺丝构建具有纳米纤维结构的补片中间层，或通过编织构建具有网状编织体结构的补片中间层，作为整个补片的支撑主体；补片中间层的两端分别为肌腱部和止点部，在补片中间层的肌腱部包裹交联一补片肌腱部中间层，在补片中间层的止点部包裹交联一补片止点部中间层；在补片肌腱部中间层和补片止点部中间层的上表面对应涂覆并交联有补片上层；在补片肌腱部中间层和补片止点部中间层的下表面对应涂覆并交联有补片肌腱部下层和补片止点部下层，构成整个止点重建型人工肩袖补片。

本发明提供的肩袖补片能够修复肩袖缺损同时重建腱‑骨止点，同时具有良好的力学强度和良好的生物相容性。

申请人：上海市第六人民医院,上海市伤骨科研究所
地址：200233 上海市徐汇区宜山路600号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：常亮
更多信息请下载全文后查看。

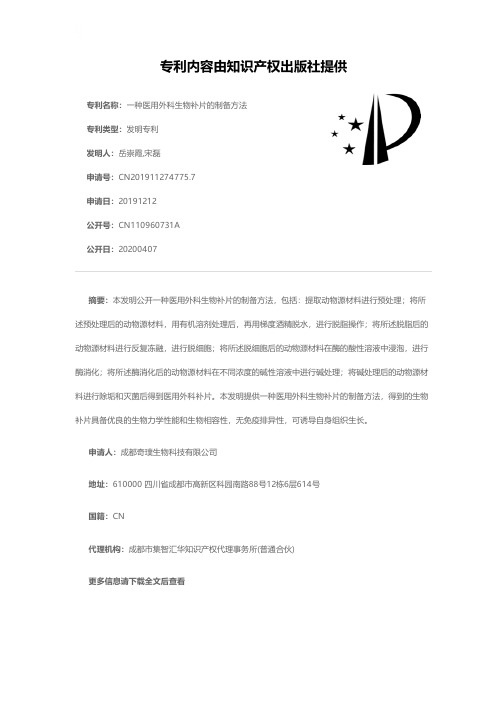

专利名称：一种医用外科生物补片的制备方法专利类型：发明专利
发明人：岳崇霞,宋磊
申请号：CN201911274775.7
申请日：20191212
公开号：CN110960731A
公开日：
20200407
专利内容由知识产权出版社提供
摘要：本发明公开一种医用外科生物补片的制备方法，包括：提取动物源材料进行预处理；将所述预处理后的动物源材料，用有机溶剂处理后，再用梯度酒精脱水，进行脱脂操作；将所述脱脂后的动物源材料进行反复冻融，进行脱细胞；将所述脱细胞后的动物源材料在酶的酸性溶液中浸泡，进行酶消化；将所述酶消化后的动物源材料在不同浓度的碱性溶液中进行碱处理；将碱处理后的动物源材料进行除垢和灭菌后得到医用外科补片。

本发明提供一种医用外科生物补片的制备方法，得到的生物补片具备优良的生物力学性能和生物相容性，无免疫排异性，可诱导自身组织生长。

申请人：成都奇璞生物科技有限公司
地址：610000 四川省成都市高新区科园南路88号12栋6层614号
国籍：CN
代理机构：成都市集智汇华知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710101636.9(22)申请日 2017.02.24(71)申请人 丁少华地址 315040 浙江省宁波市兴宁路57号(72)发明人 丁少华　(74)专利代理机构 北京隆源天恒知识产权代理事务所(普通合伙) 11473代理人 闫冬(51)Int.Cl.A61F 2/00(2006.01)(54)发明名称一种上关节囊重建修复用补片及其制备方法(57)摘要本发明公开一种上关节囊重建修复用补片，包括两层生物组织层和一层纤维层，所述生物组织层和纤维层形状尺寸相同，所述两层生物组织层由一片生物膜对折而成，所述纤维层夹在两层生物组织层之间，补片形成生物组织层/纤维层的三明治复合结构。

本发明可以作为关节镜下重建上关节囊手术的补片，其生物组织层/纤维层的三明治复合结构能够确保补片具有足够的力学性能和生物相容性。

发明同时公开了该补片的制备方法，该方法操作简单方便，满足手术使用要求。

权利要求书1页 说明书5页 附图3页CN 106901868 A 2017.06.30C N 106901868A1.一种上关节囊重建修复用补片，其特征在于，包括两层生物组织层和一层纤维层，所述生物组织层和纤维层形状尺寸相同，所述两层生物组织层由一片生物膜对折而成，所述纤维层夹在两层生物组织层之间，补片形成生物组织层/纤维层的三明治复合结构。

2.如权利要求1所述的上关节囊重建修复用补片，其特征在于，所述生物膜是自体阔筋膜。

3.如权利要求1所述的上关节囊重建修复用补片，其特征在于，所述纤维层由聚酯纤维编织而成。

4.如权利要求3所述的上关节囊重建修复用补片，其特征在于，所述聚酯纤维是聚对苯二甲酸乙二醇酯纤维、聚对苯二甲酸丙二酯纤维或聚对苯二甲酸丁二酯纤维。

5.如权利要求4所述的上关节囊重建修复用补片，其特征在于，所述纤维层具有多孔结构，其孔隙大小为250-350um。

专利名称：一种用于肩袖损伤的补片专利类型：实用新型专利
发明人：汪滋民,宁聪琴,刘康,周至游申请号：CN202120466903.4
申请日：20210304
公开号：CN215652865U
公开日：
20220128
专利内容由知识产权出版社提供
摘要：本实用新型涉及外科补片领域。

一种用于肩袖损伤的补片，包括一补片基体，补片基体包括上下设置的不可吸收补片上层以及可吸收补片下层，可吸收补片下层位于不可吸收补片上层的右端部的下方；不可吸收补片上层的面积小于可吸收补片下层的面积；不可吸收补片上层为网状编织结构；可吸收补片下层设有孔隙；不可吸收补片上层的材质为聚丙烯、聚乙烯纱线、涤纶、聚酯纤维、聚四氟乙烯和尼龙中的任意一种；可吸收补片下层的材质为明胶、胶原、透明质酸、壳聚糖、硅磷酸钙生物材料及海藻酸钠中的任意一种。

本实用新型可吸收补片下层用于紧贴肱骨足印区，促进肩袖腱骨结合部原有四层结构的再生修复。

不可吸收补片上层起到覆盖肱骨头，代偿肩袖的作用。

申请人：中国人民解放军海军军医大学第一附属医院
地址：200433 上海市杨浦区长海路168号
国籍：CN
代理机构：上海申浩律师事务所
代理人：陆叶
更多信息请下载全文后查看。

专利名称：一种肩袖补片及其制备方法
专利类型：发明专利
发明人：何红兵,尹荣鑫,周星宇,杨莉,苏岭,闫侃申请号：CN202210114561.9
申请日：20220130
公开号：CN114432501A
公开日：
20220506
专利内容由知识产权出版社提供
摘要：本发明提供了一种肩袖补片及其制备方法。

所述肩袖补片具有三维纳米网状结构，由包含纤维蛋白原复合物和聚乳酸‑己内酯的原料制成。

所述肩袖补片是通过将纤维蛋白原复合物溶液和聚乳酸‑己内酯溶液加入静电纺丝机的同一容量管中，或者分别加入到静电纺丝机的不同容量管中，进行静电纺丝，然后干燥的方法制备得到。

本发明提供的肩袖补片具有类似细胞外基质的纳米级三维结构和良好的亲水性；其在植入6周左右即可在肩关节腔内形成自身肌腱，并与肩关节骨组织形成腱骨愈合；植入后24周左右，再生形成的肩袖组织的最大力恢复到正常侧的95‑100％。

该肩袖补片可用于大型及超大型肩袖组织撕裂的桥接或加强性治疗。

申请人：上海松力生物技术有限公司
地址：201108 上海市闵行区华西路500号
国籍：CN
更多信息请下载全文后查看。

肩袖补片治疗肩袖损伤研究现状
商培洋;叶庭均;王蕾
【期刊名称】《国际骨科学杂志》
【年(卷),期】2014(35)3
【摘要】肩袖损伤的完整修复是肩关节外科治疗的难点.单纯采用传统手术方法行肩袖修补常不能获得满意疗效,尤其是大面积肩袖损伤修补术后肩袖组织不愈合及肩袖再撕裂的发生率较高.近年国内外学者相继展开新探索并提出采用肩袖补片对大面积肩袖损伤进行修复,正日益受到广泛关注.研究表明,各类肩袖补片能有效修复并加强大面积破损的肩袖、促进肩袖组织愈合,充分显示这一新技术的应用前景;各种围绕肩袖补片治疗肩袖损伤的临床研究与应用研究也在蓬勃开展.该文就肩袖补片特性、分类、应用现状、相关生物实验研究及今后发展动态作一综述.
【总页数】4页(P140-142,150)
【作者】商培洋;叶庭均;王蕾
【作者单位】200025,上海交通大学医学院附属瑞金医院骨科、上海市伤骨科研究所;200025,上海交通大学医学院附属瑞金医院骨科、上海市伤骨科研究所;200025,上海交通大学医学院附属瑞金医院骨科、上海市伤骨科研究所
【正文语种】中文
【相关文献】
1.补片技术修复肩袖损伤的应用研究 [J], 张冲(综述);刘玉杰(审校)
2.肩袖损伤患者行全关节镜下肩袖修补术与小切口肩袖修补术的临床效果对比 [J], 靳云龙; 张泽; 邱诗洋; 陈锋
3.肩峰下假体植入治疗巨大肩袖损伤或不可修复肩袖损伤研究进展 [J], 康育豪;蔡江瑜;蒋佳;燕晓宇;赵金忠
4.肩袖补片在巨大肩袖损伤治疗中的研究进展 [J], 于承浩;张益;陈进利;戚超;李海峰;于腾波
5.肩袖损伤的机制及关节镜手术治疗肩袖损伤的研究进展 [J], 朱绍阳;刘宁;梁振雷因版权原因，仅展示原文概要，查看原文内容请购买。
