浙江省2018年7月自考数字电路试题课程代码：02344本试卷分A、B卷，使用1999年版本教材的考生请做A卷，使用2018年版本教材的考生请做B卷；若A、B两卷都做的，以B卷记分。
A卷一、填空题(本大题共10小题，每空1分，共10分)请在每小题的空格中填上正确答案。
错填、不填均无分。
1.两输入或非门输入为01时，输出为__________。
2.约束项是__________的变量取值所对应的最小项，其值总是等于0。
3.函数Y=BA+AC的最小项表达式为__________。
4.当多个三态门的输出端连在一条总线上时，应注意__________。
5.能完成两个一位二进制数相加，并考虑到低位进位的器件称为__________。
6.一位数值比较器，输入信号为两个要比较的一位二进制数，用A、B表示，输出信号为比较结果：Y(A＞、Y(A＝B)和Y(A＜B)，则Y(A＞B)的逻辑表达式为__________。
B)7.对于主从触发器，在CP=______时，主触发器接收输入信号。
8.某计数器的输出波形如图1所示，该计数器是__________进制计数器。
9.构造一个模10的同步计数器需要__________个触发器。
10.A/D转换的过程可分为取样、保持、__________、编码4个步骤。
二、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
11.十进制数118对应的16进制数为( )A.（76）16B.（78）16C.（E6）16D.（74）1612.用编码器对16个信号进行编码，其输出二进制代码的位数是( )A.2位B.3位C.4位D.16位13.与ABC+A BC函数式相等的表达式是( )A.ABCB.AC.A BCD.ABC+BC14.使逻辑函数F=CA+BB为1的逻辑变量组合为( )BA C+A CA.110B.101C.100D.01015.逻辑函数F=(A+B)(B+C)的对偶式F′=( )A.BA+B C B.AB+B CC. BA+C D.AB+B C16.如图2电路，开关A、B断开为1，接通为0，灯F亮为1，灭为0，则灯F与开关A、B的逻辑关系为( )A.F=ABB.F=A BC.F=A+BD.F=A+B17.OC门组成的电路图如图3所示，其输出函数F为( )A.F=AB+BCB.F=BCAB+C.F=(A+B)(B+C)D.F=BCAB⋅18.测得某逻辑门输入A、B和输出F的波形如图4所示，则F（A，B）的表达式为( )A.F=ABB.F=BA+C.F=ABD.F=A⊕B19.在二进制译码器中，若输入有4位代码，则输出有______个信号。

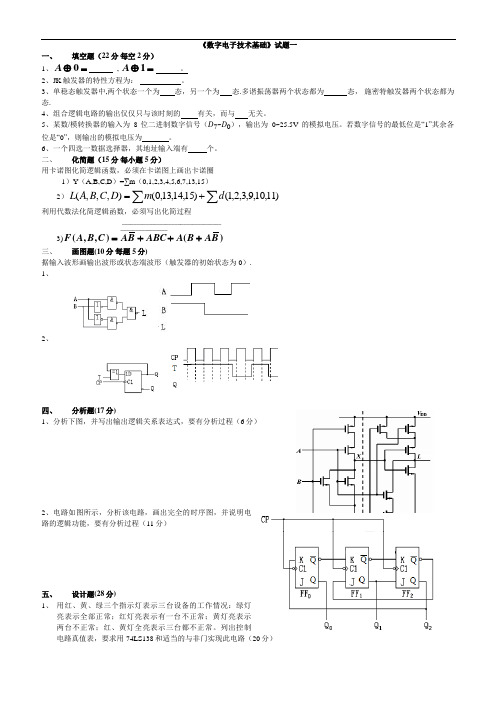

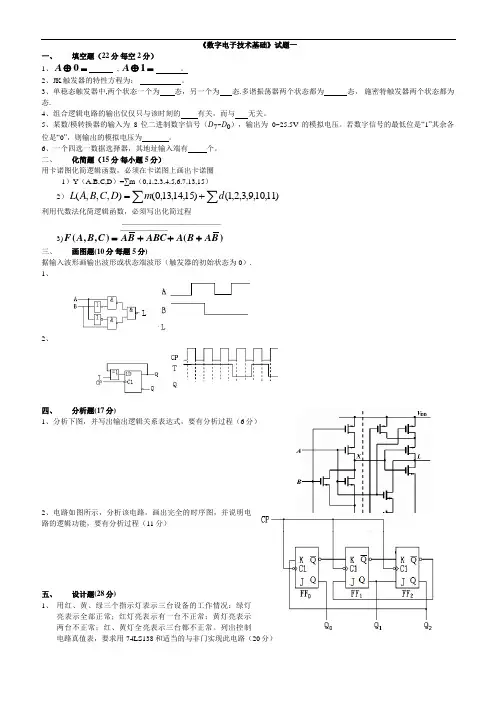

《数字电子技术基础》试题一一、 填空题（22分 每空2分）1、=⊕0A , =⊕1A 。
2、JK 触发器的特性方程为： 。
3、单稳态触发器中,两个状态一个为 态，另一个为 态.多谐振荡器两个状态都为 态， 施密特触发器两个状态都为 态.4、组合逻辑电路的输出仅仅只与该时刻的 有关，而与 无关。
5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~25.5V 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为 。
6、一个四选一数据选择器，其地址输入端有 个。
二、 化简题（15分 每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、 画图题(10分 每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、 分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、 设计题(28分)1、 用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。
列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。
（8分）六、分析画图题(8分)画出下图所示电路在iV作用下，输出电压的波形和电压传输特性74LS138功能表如下：输入输出G1 G2A G2B C B A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7× H ××× HL ××H L LH L LH L LH L LH L LH L LH L LH L L×××××××××L L LL L HL H LL H HH L LH L HH H LH H HH H H H H H H HH H H H H H H HH H H H H H H HL H H H H H H HH L H H H H H HH H L H H H H HH H H L H H H HH H H H L H H HH H H H H L H HH H H H H H L HH H H H H H H L74LS161功能表清零RD预置LD使能EP ET时钟CP预置数据输入D C B A输出Q D Q C Q B Q ALHHHH×LHHH××××L ×× LH H×↑××↑××××D C B A××××××××××××L L L LD C B A保持保持计数《数字电子技术基础》试题一答案一、填空题（22分每空2分） 1、A，A 2、n n n Q K Q J Q +=+13、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、化简题（15分 每小题5分）1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）=BD A +2) AC AD B A d mD C B A L ++=+=∑∑)11,10,9,3,2,1()15,14,13,0(),,,(3))(),,(__________________________________________________________________________________=+++=++++=+++=A BC B A B A AB BC B A B A B A ABC B A C B A三、画图题(10分 每题5分)1、 2、四、分析题(17分) 1、（6分）B A L ⊕=2、（11分）五进制计数器五、设计题(28分) 1、（20分）1）根据题意，列出真值表由题意可知，令输入为A 、B 、C 表示三台设备的工作情况，“1”表示正常，“0”表示不正常，令输出为R ，Y ，G 表示红、黄、绿三个批示灯的 状态，“1”表示亮，“0”表示灭。
数电试题册及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是（）。
A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的特点？（）A. 抗干扰能力强B. 工作速度快C. 体积大D. 功耗低3. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 3D. 44. 一个完整的数字系统通常包括以下哪几个部分？（）A. 组合逻辑电路B. 时序逻辑电路C. 存储器D. 所有上述部分5. 以下哪个是数字电路设计中常用的优化方法？（）A. 简化电路B. 增加冗余C. 降低频率D. 增加电源电压6. 在数字电路中，一个基本的逻辑门可以由以下哪种材料实现？（）A. 金属B. 陶瓷C. 半导体D. 塑料7. 以下哪个是数字电路中常用的计数器类型？（）A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 所有上述类型8. 一个D触发器的输出Q与输入D的关系是（）。
A. Q = ¬ DB. Q = DC. Q = D + 1D. Q = ¬ D + 19. 在数字电路中，同步电路与异步电路的主要区别在于（）。
A. 同步电路使用时钟信号B. 异步电路使用时钟信号C. 同步电路比异步电路更快D. 异步电路比同步电路更稳定10. 以下哪个不是数字电路中常见的存储元件？（）A. 触发器B. 寄存器C. RAMD. 运算放大器答案：1. A2. C3. A4. D5. A6. C7. A8. B9. A 10. D二、简答题（每题10分，共20分）1. 简述数字电路与模拟电路的区别。
答：数字电路主要处理离散的数字信号，具有抗干扰能力强、工作速度快、功耗低等特点。
模拟电路则处理连续变化的模拟信号，通常用于信号放大、滤波等。
数字电路使用二进制逻辑，而模拟电路则使用连续的电压或电流。
2. 解释什么是时序逻辑电路，并给出一个例子。
答：时序逻辑电路是一种包含存储元件（如触发器、寄存器等）的数字电路，其输出不仅取决于当前的输入，还取决于电路的过去状态。
数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。
2．100001100001是8421BCD 码，其十进制为 861 。
3．逻辑代数的三种基本运算是 与 ， 或 和 非 。
4．三态门的工作状态是 0 ， 1 ， 高阻 。
5．描述触发器逻辑功能的方法有 真值表，逻辑图，逻辑表达式，卡诺图，波形图 。
6．施密特触发器的主要应用是 波形的整形 。
7．设4位D/A 转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为。
8．实现A/D 转换的主要方法有 ， ， 。
二．判断题（10）1．BCD 码即8421码 （ 错 ）2.八位二进制数可以表示256种不同状态。
（ 对 ）3．TTL 与非门与CMOS 与非门的逻辑功能不一样。
（ ）4．多个三态门的输出端相连于一总线上，使用时须只让一个三态门传送信号，其他门处于高阻状态。
（对 ）5．计数器可作分频器。
（ 对 ）三．化简逻辑函数（14）1．用公式法化简--+++=A D DCE BD B A Y ，化为最简与或表达式。
解；D B A Y +=-2．用卡诺图化简∑∑=m d D C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。
四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。
（15）解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。
五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15)解；（1）AQ Q Q n +=-+1，（2）、A Q n =+1 六．试用触发器和门电路设计一个同步的五进制计数器。
（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。
《数字电路》试卷及答案一、【单项选择题】 ( 本大题共20 小题，每题 2 分，共40 分) 在每题列出的四个选项中只有一个选项是切合题目要求的，请将正确选项前的字母填在答题卷相应题号处。
1、关于钟控 RS触发器，若要求其输出“ 0”状态不变，则输入的RS信号应为（ A）。
[A] RS=X0[B] RS=0X[C] RS=X1[D] RS=1X2、以下各电路中，（ B）能够产生脉冲准时。
[A]多谐振荡器[B]单稳态触发器[C]施密特触发器[D]石英晶体多谐振荡器3、以下逻辑电路中为时序逻辑电路的是（C）。
[A]变量译码器[B]加法器[C]数码存放器[D]数据选择器4、同步时序电路和异步时序电路比较，其差别在于后者（B）。
[A]没有触发器[B]没有一致的时钟脉冲控制[C]没有稳固状态[D]输出只与内部状态相关5、当用专用输出构造的PAL设计时序逻辑电路时，一定还要具备有（A）。
[A]触发器[B]晶体管[C] MOS 管[D]电容6、能将输出端直接相接达成线与的电路有（C）。
[A] TTL 与门[B]或门[C]三态门[D]三极管非门7、 TTL 与非门的剩余脚悬空等效于（A）。
[A] 1[B] 0[C] Vcc[D] Vee8、以下哪一条不是除去竟争冒险的举措（B）。
[A]接入滤波电路[B]利用触发器[C]加当选通脉冲[D]改正逻辑设计9、主从触发器的触发方式是（D）。
[A] CP=1[B] CP上涨沿[C] CP 降落沿[D]分两次办理10、组合型 PLA 是由（ A）组成。
[A]与门阵列和或门阵列[B]一个计数器[C]一个或阵列[D]一个存放器11、以下四个数中，最大的数是（B）。
[A] (AF) 16[B] (001010000010)8421BCD[C] (10100000) 2[D] (198) 1012、触发器有两个稳态，储存8 位二进制信息要（B）个触发器。
[A] 2[B] 8[C] 16[D] 3213、以下门电路属于双极型的是（A）。
数字电子技术基础试卷试题答案汇总一、 填空题（每空1分，共20分）1、逻辑代数中3种基本运算是（与运算、或运算、非运算）2、逻辑代数中三个基本运算规则 （代入规则、反演规则、对偶规则）3、逻辑函数的化简有 公式法 ， 卡诺图 两种方法。
4、A+B+C= A ’B ’C ’ 。
5、TTL 与非门的u I ≤U OFF 时，与非门 关闭 ，输出 高电平 ，u I ≥U ON 时，与非门 导通 ，输出 低电平 。
6、组合逻辑电路没有 记忆 功能。
7、竞争冒险的判断方法 代数方法 ， 卡诺图法 。
8、触发器它2 稳态,主从RS 触发器的特性方程Q ’’=S+RQ ’ SR=0 ，主从JK 触发器的特性方Q ’’=JQ ’+K ’Q ，D 触发器的特性方程 Q ’’=D 。
二、 选择题（每题1分，共10分）1、相同为“0”不同为“1”它的逻辑关系是 （ C ） A 、或逻辑 B 、与逻辑 C 、异或逻辑2、Y （A ，B ，C ，）=∑m （0，1，2，3）逻辑函数的化简式 （ C ） A 、Y=AB+BC+ABC B 、Y=A+B C 、Y=A （A)3、A 、Y=AB B 、Y 处于悬浮状态C 、Y=B A +4、下列图中的逻辑关系正确的是 （ A ）A.Y=B A +B.Y=B A +C.Y=AB5、下列说法正确的是 （ A ） A 、主从JK 触发器没有空翻现象 B 、JK 之间有约束 C 、主从JK 触发器的特性方程是CP 上升沿有效。
6、下列说法正确的是 （ C ）A 、同步触发器没有空翻现象B 、同步触发器能用于组成计数器、移位寄存器。
C 、同步触发器不能用于组成计数器、移位寄存器。
7、下列说法是正确的是 （ A ）A 、异步计数器的计数脉冲只加到部分触发器上B 、异步计数器的计数脉冲同时加到所有触发器上C 、异步计数器不需要计数脉冲的控制8、下列说法是正确的是 （ A ）A 、施密特触发器的回差电压ΔU=U T+-U T-B 、施密特触发器的回差电压越大，电路的抗干扰能力越弱C 、施密特触发器的回差电压越小，电路的抗干扰能力越强9、下列说法正确的是（ C ）A、多谐振荡器有两个稳态B、多谐振荡器有一个稳态和一个暂稳态C、多谐振荡器有两个暂稳态10、下列说法正确的是（ A ）A、555定时器在工作时清零端应接高电平B、555定时器在工作时清零端应接低电平C、555定时器没有清零端三、判断题（每题1分，共10分）1、A+AB=A+B （错）2、当输入9个信号时，需要3位的二进制代码输出。
一、填空题（每空1分，共10分）1、通常数字电路可分为两大类： 逻辑电路和 逻辑电路。
2、基本逻辑运算有 、或、非3种。
3、(7.06)10 = ( )8421BCD4、时序逻辑电路一般可分为两大类：米里型时序逻辑电路和 时序逻辑电路。
5、模/数转换器（ADC ）两个最重要的指标是转换精度和 。
6、如果要用D 触发器实现T 触发器功能，则输入端D= 。
7、TTL 与非门多余端的处理方法是： 。
8、某计数器的输出波形如图1所示，该计数器是 进制计数器。
CP0Q 1Q 2Q9、3线-8线译码器74LS138处于译码状态时，当输入A 2A 1A 0=011时，则输出07Y ~Y = 。
二、选择题（每题3分，共21分）（在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
） 1、下列逻辑等式中不成立的有 。
【 】A ．)C A )(B A (BC A ++=+ B ．1=++AB B A C ．1=++B A B A ABD ．BD A ABD A =2、函数D C B A F ++=)(的对偶式F ＇= 。
【 】A ．D CB A + B ．DC B A + C ．D C B A + D ．D C B A + 3、设图1所示电路均为TTL 门电路，实现AB F =功能的电路是 。
【 】ABFA BABFA BFA ．B ．C ．D ． 4、某集成电路芯片，查手册知其最大输出低电平V OL （max ）=0.5V ，最大输入低电平V IL （max ）=0.8V ，最小输出高电平V OH （min ）=2.7V ，最小输入高电平V IH （min ）=2.0V ，则其低电平噪声容限V NL =（ ） 【 】A ．0.3VB ．0.4VC ．0.6VD ．1.2V5、能起定时作用的电路是（ ）。
【 】A ．施密特触发器B ．单稳态触发器C ．多谐振荡器D ．译码器 6、比较两位二进制数A=A 1A 0和B=B 1B 0，当A ＞B 时输出F =1，则F 表达式是 。
数电考试题及答案大学一、选择题（每题3分，共30分）1. 在数字电路中，最基本的逻辑关系不包括以下哪一项？A. 与（AND）B. 或（OR）C. 非（NOT）D. 异或（XOR）答案：D2. 二进制数1011转换为十进制数是多少？A. 8B. 11C. 13D. 15答案：D3. 下列哪个触发器可以实现边沿触发？A. SR触发器B. JK触发器C. D触发器D. T触发器答案：C4. 在CMOS技术中，一个N型MOSFET在其栅极施加（）时导通。
A. 低电平B. 高电平C. 任意电平D. 不确定答案：B5. 一个4位二进制计数器的最大计数范围是多少？A. 4B. 8C. 16D. 32答案：C6. 以下哪个是数字电路的优点？A. 高速度B. 低功耗C. 高稳定性D. 所有以上答案：D7. 在数字电路中，逻辑0通常对应于哪个电压范围？A. 0VB. 接近0VC. 接近电源电压D. 任意电压答案：B8. 一个简单的RAM存储单元通常由多少个晶体管组成？A. 4B. 6C. 8D. 16答案：A9. 在数字电路设计中，布尔代数主要用于实现什么？A. 逻辑简化B. 信号放大C. 电源管理D. 时钟分配答案：A10. 以下哪个不是数字电路中的存储元件？A. 触发器B. 寄存器C. 计数器D. 门电路答案：D二、填空题（每题4分，共20分）11. 在数字电路中，一个基本的逻辑门至少需要________个输入端。
答案：212. 一个8位的寄存器可以存储的最大十进制数是________。
答案：25513. 在TTL电路中，逻辑1的最小输出电压是________V。
答案：2.014. CMOS门电路的功耗主要取决于________。
答案：开关频率15. 一个3-8线译码器可以将3位二进制信号转换为________个独立信号。
答案：8三、简答题（每题10分，共30分）16. 解释什么是同步计数器和异步计数器，并说明它们的区别。
最新数电考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，以下哪个逻辑门可以实现非逻辑功能？A. 与门B. 或门C. 与非门D. 异或门答案：C2. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. XOR触发器答案：D3. 一个4位二进制计数器，其计数范围是多少？A. 0到7B. 0到15C. 0到255D. 0到1023答案：C4. 在数字电路中，一个稳定的触发器应该具有什么特性？A. 亚稳态B. 双稳态C. 单稳态D. 无稳态答案：B5. 以下哪个不是数字电路中的存储元件？A. 触发器B. 寄存器C. 计数器D. 运算放大器答案：D6. 在数字电路设计中，以下哪个不是布尔代数的基本运算？A. 与运算B. 或运算C. 非运算D. 乘法运算答案：D7. 一个8位二进制数，其最大值是多少？A. 255B. 256C. 511D. 1023答案：A8. 在数字电路中，一个D触发器的输出Q在时钟信号上升沿时的状态如何变化？A. 保持不变B. 翻转C. 变为0D. 变为1答案：B9. 以下哪个不是数字电路中的逻辑门？A. 与门B. 或门C. 门D. 非门答案：C10. 在数字电路中，一个3线到8线解码器的输入线数量是多少？A. 3B. 4C. 5D. 6答案：A二、填空题（每题2分，共20分）1. 在数字电路中，一个稳定的触发器应该具有__双稳态__特性。
2. 一个4位二进制计数器的计数范围是从__0__到__15__。
3. 数字电路中的存储元件包括触发器、__寄存器__和计数器。
4. 布尔代数的基本运算包括与运算、或运算和__非运算__。
5. 一个8位二进制数的最大值是__255__。
6. 在数字电路中，一个D触发器的输出Q在时钟信号上升沿时会__翻转__。
7. 数字电路中的逻辑门不包括__乘法运算__。
8. 一个3线到8线解码器的输入线数量是__3__。
9. 在数字电路中，一个稳定的触发器不应该处于__亚稳态__。
