3D成像方法汇总（原理解析）---双目视觉、激光三角、结构光、ToF、光场、全息3D成像方法汇总介绍：这里要介绍的是真正的3D成像，得到物体三维的图形，是立体的图像。
而不是利用人眼视觉差异的特点，错误感知到的假三维信息。
原理上分类：主要常用有：1、双目立体视觉法(Stereo Vision)2、激光三角法(Laser triangulation)3、结构光3D成像(Structured light 3D imaging)4、飞行时间法ToF（Time of flight）5、光场成像法（Light field of imaging）6、全息投影技术(Front-projected holographic display)7、补充：戳穿假全息上面原理之间可能会有交叉。
而激光雷达不是3D成像原理上的一个分类，而是一种具体方法。
激光雷达的3D成像原理有：三角测距法、飞行时间T oF法等。
激光雷达按照实现方式分类有：机械式、混合固态、基于光学相控阵固态、基于MEMS式混合固态、基于FLASH式固态等。
1、双目立体视觉法：就和人的两个眼睛一样，各种两个摄像头的手机大都会用这种方法来获得深度信息，从而得到三维图像。
但深度受到两个摄像头之间距离的限制。
视差图：双目立体视觉融合两只眼睛获得的图像并观察它们之间的差别，使我们可以获得明显的深度感，建立特征间的对应关系，将同一空间物理点在不同图像中的映像点对应起来，这个差别，我们称作视差(Disparity)图像。
对于视差的理解可以自己体验一下：将手指头放在离眼睛不同距离的位置，并轮换睁、闭左右眼，可以发现手指在不同距离的位置，视觉差也不同，且距离越近，视差越大。
提到视差图，就有深度图，深度图像也叫距离影像，是指将从图像采集器到场景中各点的距离（深度）值作为像素值的图像。
深度图与点云的区别，点云：当一束激光照射到物体表面时，所反射的激光会携带方位、距离等信息。
若将激光束按照某种轨迹进行扫描，便会边扫描边记录到反射的激光点信息，由于扫描极为精细，则能够得到大量的激光点，因而就可形成激光点云。
双目结构光三维重建原理
双目结构光三维重建是一种通过使用两个相机和结构光投射器来获取物体表面的三维形状和深度信息的技术。
在双目结构光三维重建系统中，一个相机被用作主摄像机，另一个相机则被用作辅助摄像机。
结构光投射器通常被用来投射一系列结构化光纹到被测物体上。
这些光纹在物体表面上产生明暗变化，形成一种纹理图案。
双目摄像机系统通过同时拍摄两个视点下的纹理图案，并测量纹理的位移和形变来计算物体表面上的三维深度和形状信息。
当纹理图案投射到物体表面上时，由于物体的几何形状不同，纹理会在不同位置产生位移和形变。
通过分析不同视点下的位移和形变情况，可以计算出物体表面上每个像素的深度信息。
通过重建每个像素的深度信息，可以获取整个物体表面的三维形状。
在双目结构光三维重建中，需要进行相机的标定和纹理位移的计算。
相机标定用于确定相机内外参数，以及相机间的几何关系。
纹理位移的计算则通过比较两个视点下纹理图案的位移来计算出物体表面的深度信息。
总的来说，双目结构光三维重建利用纹理的位移和形变来计算物体表面的深度信息，从而实现对物体三维形状的重建。
该技术在许多领域中有广泛的应用，如计算机视觉、机器人技术和虚拟现实等。
3D计算机视觉原理、算法及应用一、引言1. 介绍3D计算机视觉的定义和概念2. 引出本文的研究内容和重要性二、3D计算机视觉的原理1. 三维空间感知原理2. 深度信息获取原理3. 光学成像原理4. 相机标定原理三、3D计算机视觉的算法1. 点云处理算法a. 基于深度图像的点云重建算法b. 点云配准算法c. 点云滤波算法2. 结构光算法a. 相位偏移结构光算法b. 深度从模式结构光算法3. 立体视觉算法a. 视差计算算法b. 立体匹配算法c. 立体重建算法四、3D计算机视觉的应用1. 工业制造a. 三维扫描和建模b. 工件质量检测c. 机器人视觉引导2. 医疗健康a. 医学图像处理b. 三维影像重建c. 手术导航3. 虚拟现实a. 三维场景重建b. 视觉增强现实c. 人机交互界面五、3D计算机视觉的发展趋势1. 深度学习与3D视觉的结合2. 新型传感器技术的应用3. 3D视觉与大数据、云计算的融合六、结论1. 总结3D计算机视觉的重要性和发展现状2. 展望未来3D计算机视觉的发展前景通过以上对3D计算机视觉的原理、算法及应用的介绍，我们可以看到，3D视觉技术已经在各个领域得到了广泛的应用，并且随着技术的不断发展和创新，它将会在未来发挥更加重要的作用。
希望本文能够为相关领域的学者和工程师提供一些有益的参考和启发，推动3D计算机视觉技术的进一步发展。
三维计算机视觉是指利用计算机技术对三维场景进行感知、理解和处理的一种视觉技术。
它是在二维计算机视觉的基础上发展而来的，通过获取环境的三维信息，可以实现更加精确的场景感知和理解。
在工业制造、医疗健康、虚拟现实等领域都有着广泛的应用，为各行各业带来了巨大的便利和发展机遇。
三维计算机视觉的原理主要包括三维空间感知、深度信息获取、光学成像和相机标定。
其中，三维空间感知是指通过获取环境中物体的空间位置和姿态信息，从而对物体进行识别和理解。
深度信息获取则是指通过不同的传感器和技术手段获取物体的深度信息，包括激光雷达、结构光、双目相机等。
2d到3d转换转换原理
2D到3D转换是指将二维图像或平面几何对象转换为三维模型或场景的过程。
这种转换可以通过多种方法实现，其中一些常见的原理包括：
1. 视差原理，视差是指当我们从不同位置观察同一个物体时，物体在我们的视野中的位置发生变化。
通过分析图像中物体的视差信息，可以推断出物体的深度信息，从而实现2D到3D的转换。
2. 立体视觉原理，立体视觉是指我们通过两只眼睛同时观察物体时产生的立体感。
通过将两个视角的图像进行比较和匹配，可以计算出物体的深度信息，进而实现2D到3D的转换。
3. 结构光原理，结构光是一种通过投射特定的光纹或模式到物体上，并通过相机捕捉物体表面的形变来计算物体的深度信息的方法。
通过分析光纹的形变，可以实现从2D图像到3D模型的转换。
4. 激光扫描原理，激光扫描是一种通过激光器发射激光束，并通过接收器接收反射回来的激光束来获取物体表面的点云数据的方法。
通过获取物体表面的点云数据，可以重建出物体的三维模型。
5. 纹理映射原理，纹理映射是一种将二维图像或纹理映射到三维物体表面的方法。
通过将2D图像与3D模型进行对应，可以实现从2D到3D的转换。
这些原理可以独立或结合使用，具体的转换方法取决于应用场景和需求。
需要注意的是，2D到3D转换是一个复杂的过程，涉及到计算机视觉、图像处理、几何学等多个领域的知识和技术。
基于双目线结构光的三维重建及其关键技术研究基于双目线结构光的三维重建是一种常见的三维重建方法，在计算机视觉和图像处理领域有广泛应用。
本文将探讨双目线结构光三维重建的基本原理和关键技术。
一、基本原理双目线结构光的三维重建基于以下原理：通过投射具有特定空间编码的光线，利用摄像机捕捉图像，并对图像进行处理和分析，可以推断出场景中物体的三维形状和深度信息。
二、关键技术1. 双目成像双目成像是双目线结构光重建的基础。
通过使用两个物理上分开的相机，可以获取场景的不同视角，从而获得更多的信息，提高重建的精度和稳定性。
2. 线结构光投影线结构光投影是双目线结构光重建的核心技术。
通过投射特定编码的结构光，可以在场景中形成一系列光条或光带，从而在摄像机中产生对应的图像。
这样，可以通过分析图像中结构光的失真或形状变化，来推断物体表面的深度信息。
3. 结构光编码结构光编码是双目线结构光重建的重要组成部分。
通过在结构光中引入编码，可以增加光条或光带的区分度，从而提高重建的精度。
常见的编码方法包括灰度编码、正弦编码、校正编码等。
4. 影像获取与处理双目线结构光重建需要获取并处理图像数据。
影像获取涉及到摄像机的标定、同步和触发等技术，以确保双目系统的准确性和稳定性。
影像处理包括去噪、校准、纹理映射等步骤，以提取出有效的结构光信息，并进行后续的三维重建处理。
5. 三维重建算法三维重建算法是双目线结构光重建的核心内容。
常见的算法包括三角测量、立体匹配、点云拼接等。
这些算法通过分析不同视角的结构光图像，通过匹配和计算来推断物体的三维形状和深度信息。
6. 点云处理与可视化三维重建通常最终呈现为点云模型。
点云处理涉及到点云滤波、配准、分割等技术，以去除噪声、合并重叠点云、提取物体表面等。
点云可视化则将点云数据以直观的形式呈现，便于人们观察和理解。
综上所述，基于双目线结构光的三维重建是一种常见的三维重建方法。
它利用投射特定编码的结构光，结合双目成像和影像处理技术，通过分析图像中的结构光信息，推断物体的三维形状和深度信息。
结构光3d相机原理
结构光3D相机是一种通过投射结构光并接收反射光来测量物体表面形状的技术。
其原理是利用结构光投影仪将光源照射到被测物体表面，然后通过相机将被照射到的光进行捕捉，最终通过计算将这些图像转换成3D模型。
结构光3D相机使用的光源一般是红色或绿色激光光源。
通过将光源照射到被测物体表面，形成一系列的光斑或光条，这些光斑或光条会根据物体表面的形状发生变化。
相机通过捕捉这些变化的图像，并结合计算机算法，可以计算出物体表面的3D点云数据和表面形状。
与传统的摄影技术不同，结构光3D相机可以在不同的光照条件下进行测量，并且可以捕捉到物体表面的微小细节。
然而，由于其使用的光源是激光光源，需要注意安全问题，以避免对人眼造成损伤。
结构光3D相机在工业设计、制造、机器人导航、医学、文化遗产保护等领域都有广泛的应用。
随着技术的不断改进和成本的降低，结构光3D相机的应用前景将越来越广阔。
- 1 -。
3D视觉技术的原理及应用论文引言随着技术的发展，3D视觉技术在各个领域得到了广泛的应用和研究。
本论文旨在介绍3D视觉技术的原理及其在不同领域中的应用情况。
3D视觉技术的原理•立体视觉原理：人类通过两只眼睛同时观察物体，从而产生深度感知。
3D视觉技术基于这一原理，通过模拟人类双眼的视觉系统来实现对物体的三维感知。
•深度传感原理：3D视觉技术通过使用深度传感器或相机，可以获得物体的深度信息。
常见的深度传感器包括时间-of-flight传感器和结构光传感器。
•三角测量原理：通过对物体的影像进行三角测量，可以计算出物体的三维坐标。
这种原理在计算机视觉和机器人领域得到广泛应用。
3D视觉技术的应用制造业•质检与检测：3D视觉技术可以用于产品的质检和检测，通过对产品外观和尺寸的分析，提高生产效率和质量控制。
•3D打印：3D视觉技术可以辅助3D打印过程中的建模和校准，提高打印精度和可靠性。
医疗保健•手术导航：通过将3D视觉技术应用于手术导航系统，可以提高手术精度和减少手术风险。
•医学影像分析：3D视觉技术可以用于医学影像的分析和识别，辅助医生进行疾病诊断和治疗决策。
虚拟现实与增强现实•游戏与娱乐：3D视觉技术可以用于虚拟现实游戏和娱乐体验，提供更加逼真的图像和交互感受。
•培训与教育：3D视觉技术可以用于虚拟现实培训和教育，提供更加生动和实践性的学习环境。
智能交通•自动驾驶：3D视觉技术可以用于自动驾驶系统，通过对道路、障碍物和行人等的识别和跟踪，实现智能交通的自动化。
•交通监控：通过3D视觉技术，可以对交通情况进行实时监控和分析，提高交通管理的效率和安全性。
建筑与设计•建筑设计：3D视觉技术可以用于建筑设计和规划，通过可视化的方式展示建筑模型和效果图，帮助设计师和客户更好地理解和评估设计方案。
•室内设计：3D视觉技术可以用于室内设计，通过虚拟现实技术提供沉浸式的室内体验和装饰效果展示。
结论3D视觉技术基于立体视觉原理、深度传感原理和三角测量原理，可以实现对物体的三维感知。

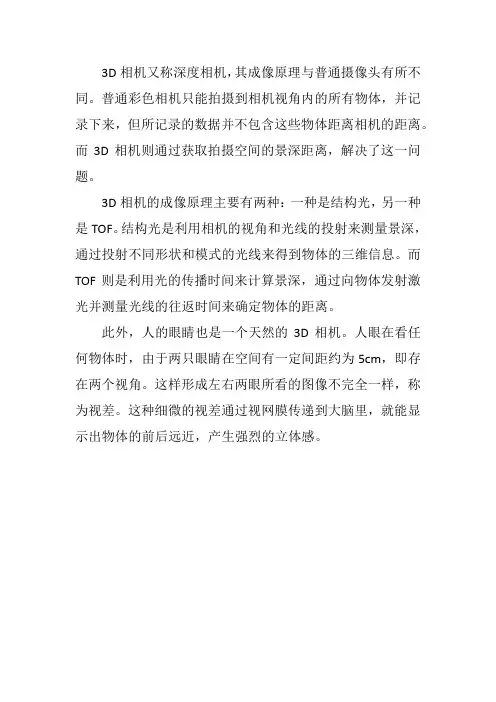

3D相机又称深度相机，其成像原理与普通摄像头有所不同。
普通彩色相机只能拍摄到相机视角内的所有物体，并记录下来，但所记录的数据并不包含这些物体距离相机的距离。
而3D相机则通过获取拍摄空间的景深距离，解决了这一问题。
3D相机的成像原理主要有两种：一种是结构光，另一种是TOF。
结构光是利用相机的视角和光线的投射来测量景深，通过投射不同形状和模式的光线来得到物体的三维信息。
而TOF则是利用光的传播时间来计算景深，通过向物体发射激光并测量光线的往返时间来确定物体的距离。
此外，人的眼睛也是一个天然的3D相机。
人眼在看任何物体时，由于两只眼睛在空间有一定间距约为5cm，即存在两个视角。
这样形成左右两眼所看的图像不完全一样，称为视差。
这种细微的视差通过视网膜传递到大脑里，就能显示出物体的前后远近，产生强烈的立体感。
