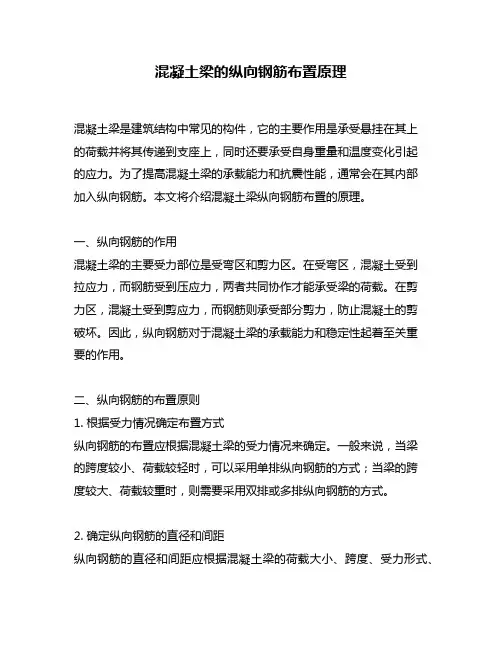

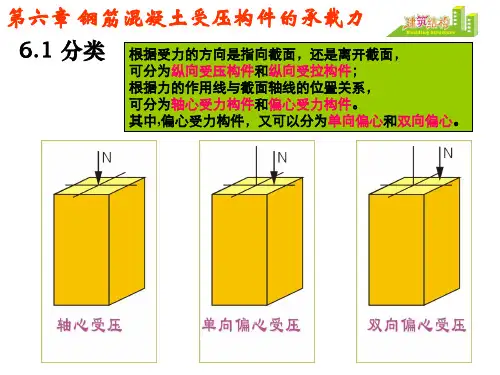

混凝土梁的纵向钢筋布置原理混凝土梁是建筑结构中常见的构件，它的主要作用是承受悬挂在其上的荷载并将其传递到支座上，同时还要承受自身重量和温度变化引起的应力。
为了提高混凝土梁的承载能力和抗震性能，通常会在其内部加入纵向钢筋。
本文将介绍混凝土梁纵向钢筋布置的原理。
一、纵向钢筋的作用混凝土梁的主要受力部位是受弯区和剪力区。
在受弯区，混凝土受到拉应力，而钢筋受到压应力，两者共同协作才能承受梁的荷载。
在剪力区，混凝土受到剪应力，而钢筋则承受部分剪力，防止混凝土的剪破坏。
因此，纵向钢筋对于混凝土梁的承载能力和稳定性起着至关重要的作用。
二、纵向钢筋的布置原则1. 根据受力情况确定布置方式纵向钢筋的布置应根据混凝土梁的受力情况来确定。
一般来说，当梁的跨度较小、荷载较轻时，可以采用单排纵向钢筋的方式；当梁的跨度较大、荷载较重时，则需要采用双排或多排纵向钢筋的方式。
2. 确定纵向钢筋的直径和间距纵向钢筋的直径和间距应根据混凝土梁的荷载大小、跨度、受力形式、混凝土强度等因素来确定。
一般来说，纵向钢筋的直径应大于等于8mm，间距应根据受力情况适当调整，一般不应大于梁高的1/4。
3. 确定纵向钢筋的位置纵向钢筋的位置应根据混凝土梁的受力情况来确定。
在受弯区，纵向钢筋应位于混凝土的张应力区，一般距离受拉面不应小于钢筋直径的4倍；在剪力区，纵向钢筋应沿剪力方向布置，与剪力传递方向垂直。
4. 确定纵向钢筋的弯曲和连接为了保证钢筋和混凝土之间的良好粘结，纵向钢筋应采用弯钩连接或搭接连接的方式。
在受弯区，钢筋的弯曲半径应大于等于钢筋直径的2倍，弯钩长度应大于等于钢筋直径的6倍；在剪力区，钢筋的搭接长度应大于等于钢筋直径的30倍。
三、纵向钢筋布置的注意事项1. 纵向钢筋应按照设计图纸要求布置，不得随意更改。
2. 纵向钢筋的直径、间距、位置和连接应符合设计要求，不得出现缺漏。
3. 纵向钢筋应与混凝土之间保持良好的粘结，不得存在空隙和松动。

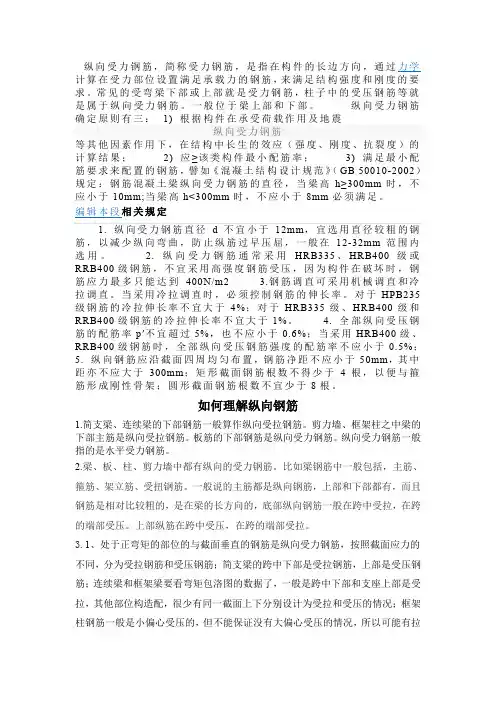

纵向受力钢筋，简称受力钢筋，是指在构件的长边方向，通过力学计算在受力部位设置满足承载力的钢筋，来满足结构强度和刚度的要求。
常见的受弯梁下部或上部就是受力钢筋，柱子中的受压钢筋等就是属于纵向受力钢筋。
一般位于梁上部和下部。
纵向受力钢筋确定原则有三：1) 根据构件在承受荷载作用及地震纵向受力钢筋等其他因素作用下，在结构中长生的效应（强度、刚度、抗裂度）的计算结果；2) 应≥该类构件最小配筋率；3) 满足最小配筋要求来配置的钢筋，譬如《混凝土结构设计规范》（GB 50010-2002）第10.2.1条的规定：钢筋混凝土梁纵向受力钢筋的直径，当梁高h≥300mm时，不应小于10mm;当梁高h<300mm时，不应小于8mm 必须满足。
编辑本段相关规定1. 纵向受力钢筋直径d不宜小于12mm，宜选用直径较粗的钢筋，以减少纵向弯曲，防止纵筋过早压屈，一般在12-32mm范围内选用。
2. 纵向受力钢筋通常采用HRB335、HRB400级或RRB400级钢筋，不宜采用高强度钢筋受压，因为构件在破坏时，钢筋应力最多只能达到400N/m23.钢筋调直可采用机械调直和冷拉调直。
当采用冷拉调直时，必须控制钢筋的伸长率。
对于HPB235级钢筋的冷拉伸长率不宜大于4%；对于HRB335级、HRB400级和RRB400级钢筋的冷拉伸长率不宜大于1%。
4. 全部纵向受压钢筋的配筋率p′不宜超过5%，也不应小于0.6%；当采用HRB400级、RRB400级钢筋时，全部纵向受压钢筋强度的配筋率不应小于0.5%；5. 纵向钢筋应沿截面四周均匀布置，钢筋净距不应小于50mm，其中距亦不应大于300mm；矩形截面钢筋根数不得少于4根，以便与箍筋形成刚性骨架；圆形截面钢筋根数不宜少于8根。
如何理解纵向钢筋?1.简支梁、连续梁的下部钢筋一般算作纵向受拉钢筋。
剪力墙、框架柱之中梁的下部主筋是纵向受拉钢筋。
板筋的下部钢筋是纵向受力钢筋。
纵向受力钢筋一般指的是水平受力钢筋。

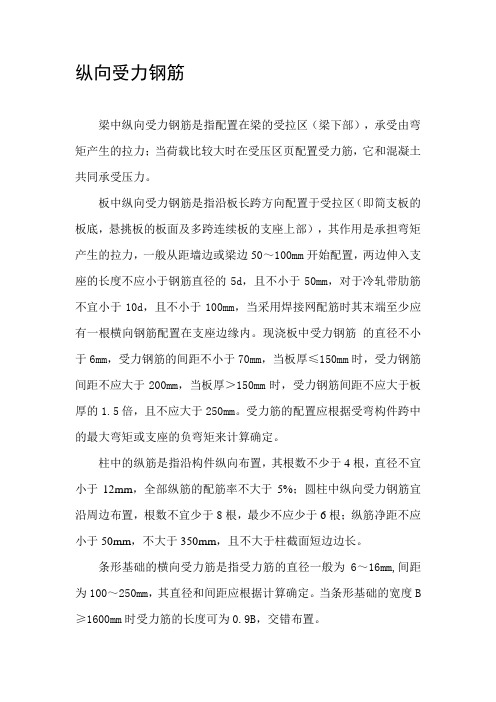

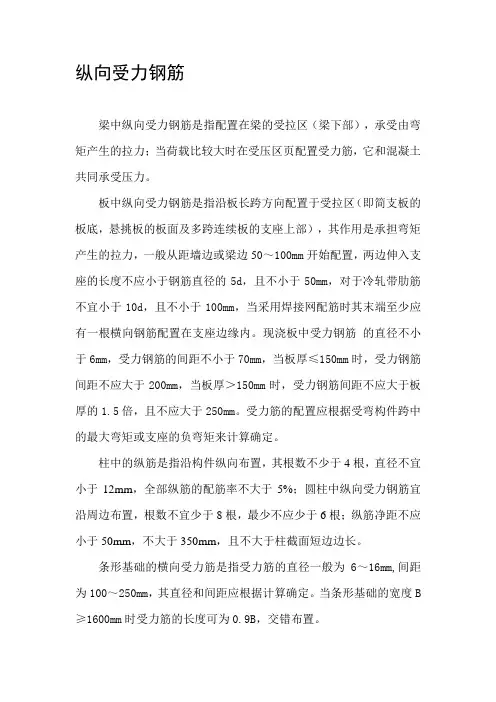

纵向受力钢筋
梁中纵向受力钢筋是指配置在梁的受拉区（梁下部），承受由弯矩产生的拉力；当荷载比较大时在受压区页配置受力筋，它和混凝土共同承受压力。
板中纵向受力钢筋是指沿板长跨方向配置于受拉区（即简支板的板底，悬挑板的板面及多跨连续板的支座上部），其作用是承担弯矩产生的拉力，一般从距墙边或梁边50～100mm开始配置，两边伸入支座的长度不应小于钢筋直径的5d，且不小于50mm，对于冷轧带肋筋不宜小于10d，且不小于100mm，当采用焊接网配筋时其末端至少应有一根横向钢筋配置在支座边缘内。
现浇板中受力钢筋的直径不小于6mm，受力钢筋的间距不小于70mm，当板厚≤150mm时，受力钢筋间距不应大于200mm，当板厚＞150mm时，受力钢筋间距不应大于板厚的1.5倍，且不应大于250mm。
受力筋的配置应根据受弯构件跨中的最大弯矩或支座的负弯矩来计算确定。
柱中的纵筋是指沿构件纵向布置，其根数不少于4根，直径不宜小于12mm，全部纵筋的配筋率不大于5%；圆柱中纵向受力钢筋宜沿周边布置，根数不宜少于8根，最少不应少于6根；纵筋净距不应小于50mm，不大于350mm，且不大于柱截面短边边长。
条形基础的横向受力筋是指受力筋的直径一般为6～16mm,间距为100～250mm，其直径和间距应根据计算确定。
当条形基础的宽度B ≥1600mm时受力筋的长度可为0.9B，交错布置。
条形基础的纵向分布筋是指条形基础交接处钢筋的布置以设计为准，若设计未注明时按下列方式处理：①在L形交接处，纵横墙受力筋重叠布置，该部分的分布筋取消但必须与受力筋搭接；②在T形交接处，横向受力筋间距加倍排至纵墙处。
分布筋的布置按照构造要求配置，分布筋直径一般为5～8mm，间距为200～300mm。

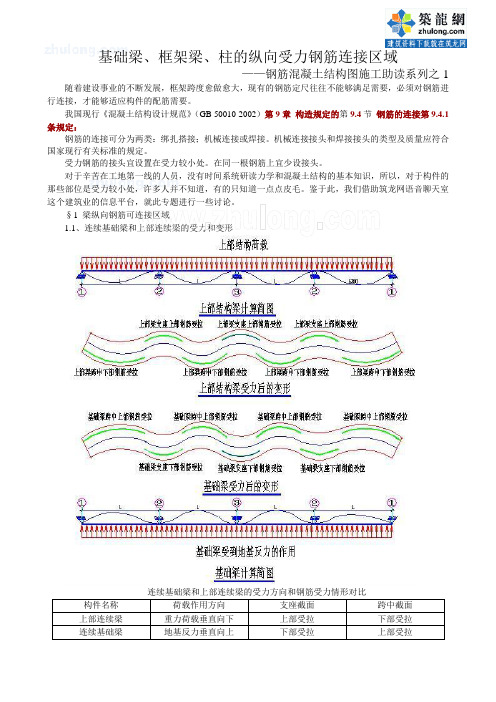

基础梁、框架梁、柱的纵向受力钢筋连接区域——钢筋混凝土结构图施工助读系列之1 随着建设事业的不断发展，框架跨度愈做愈大，现有的钢筋定尺往往不能够满足需要，必须对钢筋进行连接，才能够适应构件的配筋需要。
我国现行《混凝土结构设计规范》（GB 50010-2002）第9章构造规定的第9.4节钢筋的连接第9.4.1条规定：钢筋的连接可分为两类：绑扎搭接；机械连接或焊接。
机械连接接头和焊接接头的类型及质量应符合国家现行有关标准的规定。
受力钢筋的接头宜设置在受力较小处。
在同一根钢筋上宜少设接头。
对于辛苦在工地第一线的人员，没有时间系统研读力学和混凝土结构的基本知识，所以，对于构件的那些部位是受力较小处，许多人并不知道，有的只知道一点点皮毛。
鉴于此，我们借助筑龙网语音聊天室这个建筑业的信息平台，就此专题进行一些讨论。
§1 梁纵向钢筋可连接区域1.1、连续基础梁和上部连续梁的受力和变形连续基础梁和上部连续梁的受力方向和钢筋受力情形对比构件名称荷载作用方向支座截面跨中截面上部连续梁重力荷载垂直向下上部受拉下部受拉连续基础梁地基反力垂直向上下部受拉上部受拉1.2 框架梁在静力荷载作用下受力大小区域划分1.3 框架梁在地震作用影响下的水平推力产生的内力图的大小区域划分1.4基础梁在地基反力作用下的受力区域大小划分1.5 梁纵向钢筋连接区域1.6 小结1）基础梁下部纵向钢筋可以在跨中1/3区域的任意一个位置一次连接；2）基础梁上部纵向钢筋可以在距柱边L/4－箍筋加密区长度（≤1.5h/2h）的区域内连接；3）上部框架梁的下部纵向钢筋可以在距柱边L/4－箍筋加密区长度（≤1.5h/2h）的区域内连接；4）上部框架梁的上部纵向钢筋可以可以在跨中1/3区域的任意一个位置一次连接；§2 柱纵向钢筋可连接区域2.1从网友的一张图片开始1）从这幅图中，可以看到下层柱约有800×800的截面，上层柱有600×600的截面。
一、课程性质与任务建筑结构是建筑工程专业的主要职业基础课程之一。
它包括钢筋混凝土结构、砌体结构、钢结构和建筑结构抗震设计基本知识四个方面内容。
其任务是让学生具有在工程实际中分析和解决一般结构问题的能力，具有对一般结构、构件进行设计计算的能力，具有正确理解和运用结构设计规范的能力,为将来从事施工管理工作奠定基础。
二、课程教学目标（一）知识目标掌握建筑结构常用材料的种类和材性；掌握建筑结构及结构构件的一般构造知识，包括抗震构造知识；掌握一般建筑结构构件（或连接）的设计方法；掌握现浇钢筋混凝土单向板肋梁楼盖的设计方法、步骤；掌握多层砌体结构的设计方法。
（二）能力目标1. 具有进行一般建筑结构构件（受弯构件、轴向受力构件）截面设计与承载力复核的能力。
2. 具有一般多层砌体结构设计的能力。
3。
具有分析和处理实际施工过程中遇到的一般结构问题的能力。
4. 具有正确识读建筑结构施工图的能力.（三) 德育目标1。
运用多种教学手段密切联系工程实际，激发学生的求知欲望,培养学生科学严谨的工作态度和创造性工作能力.2。
培养学生热爱专业、热爱本职工作的精神。
3.培养学生一丝不苟的学习态度和自觉学习的良好习惯。
三、课程内容及要求（一）绪论1。
主要内容：建筑结构的类型；各类结构的优缺点及其应用和发展简况；本课程的学习方法和需要注意的问题。
2. 教学要求：领会各类建筑结构的概念及其应用范围.了解建筑结构的学习方法。
(二）建筑结构计算基本原则1. 主要内容:＊荷载分类；*荷载代表值；结构的功能；结构功能的极限状态；*结构上的作用、作用效应和结构抗力；＊▲概率极限状态设计法实用设计表达式。
2. 教学要求:掌握荷载分类、荷载代表值、结构上的作用及作用效应、结构抗力的概念；理解结构的功能及其极限状态的含义.能正确应用极限状态实用设计表达式。
3. 作业建议：运用概率极限状态实用设计表达式的计算习题。
(三）建筑结构材料1. 主要内容：*建筑钢材的品种和规格；*建筑钢材的力学性能；＊混凝土的强度指标；混凝土的变形;混凝土结构耐久性规定;*砌体材料种类及强度等级；*砌体的力学性能。

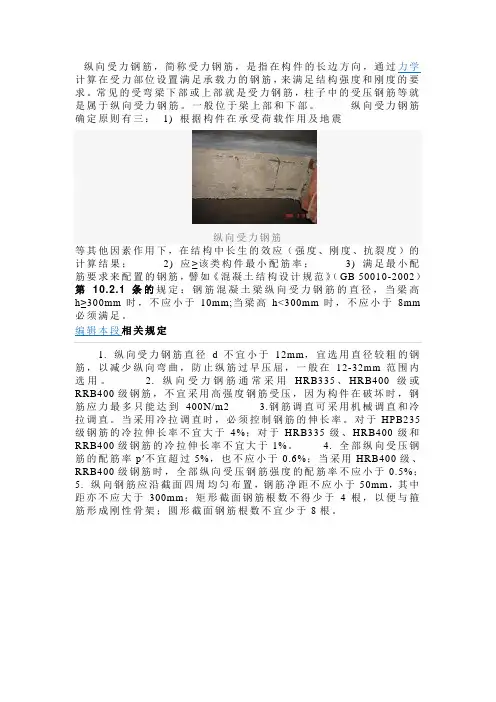

纵向受力钢筋，简称受力钢筋，是指在构件的长边方向，通过力学计算在受力部位设置满足承载力的钢筋，来满足结构强度和刚度的要求。
常见的受弯梁下部或上部就是受力钢筋，柱子中的受压钢筋等就是属于纵向受力钢筋。
一般位于梁上部和下部。
纵向受力钢筋确定原则有三：1) 根据构件在承受荷载作用及地震纵向受力钢筋等其他因素作用下，在结构中长生的效应（强度、刚度、抗裂度）的计算结果；2) 应≥该类构件最小配筋率；3) 满足最小配筋要求来配置的钢筋，譬如《混凝土结构设计规范》（GB 50010-2002）规定：钢筋混凝土梁纵向受力钢筋的直径，当梁高h≥300mm时，不应小于10mm;当梁高h<300mm时，不应小于8mm必须满足。
编辑本段相关规定1. 纵向受力钢筋直径d不宜小于12mm，宜选用直径较粗的钢筋，以减少纵向弯曲，防止纵筋过早压屈，一般在12-32mm范围内选用。
2. 纵向受力钢筋通常采用HRB335、HRB400级或RRB400级钢筋，不宜采用高强度钢筋受压，因为构件在破坏时，钢筋应力最多只能达到400N/m23.钢筋调直可采用机械调直和冷拉调直。
当采用冷拉调直时，必须控制钢筋的伸长率。
对于HPB235级钢筋的冷拉伸长率不宜大于4%；对于HRB335级、HRB400级和RRB400级钢筋的冷拉伸长率不宜大于1%。
4. 全部纵向受压钢筋的配筋率p′不宜超过5%，也不应小于0.6%；当采用HRB400级、RRB400级钢筋时，全部纵向受压钢筋强度的配筋率不应小于0.5%；5. 纵向钢筋应沿截面四周均匀布置，钢筋净距不应小于50mm，其中距亦不应大于300mm；矩形截面钢筋根数不得少于4根，以便与箍筋形成刚性骨架；圆形截面钢筋根数不宜少于8根。
如何理解纵向钢筋1.简支梁、连续梁的下部钢筋一般算作纵向受拉钢筋。
剪力墙、框架柱之中梁的下部主筋是纵向受拉钢筋。
板筋的下部钢筋是纵向受力钢筋。
纵向受力钢筋一般指的是水平受力钢筋。

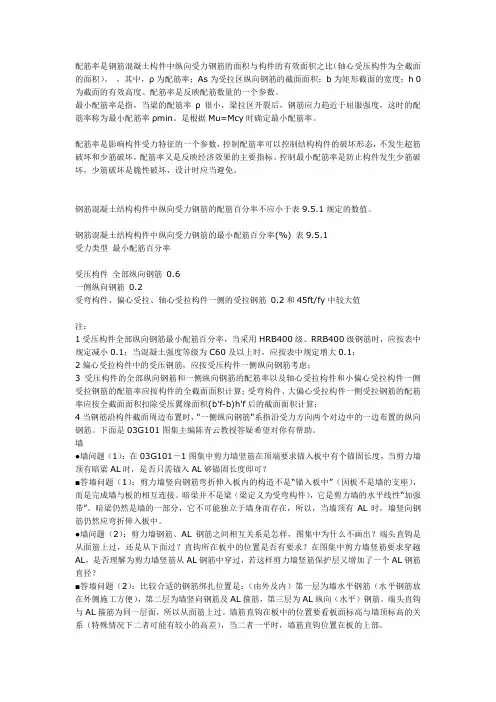

配筋率是钢筋混凝土构件中纵向受力钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。
，其中，ρ为配筋率；As为受拉区纵向钢筋的截面面积；b为矩形截面的宽度；h 0为截面的有效高度。
配筋率是反映配筋数量的一个参数。
最小配筋率是指，当梁的配筋率ρ很小，梁拉区开裂后，钢筋应力趋近于屈服强度，这时的配筋率称为最小配筋率ρmin。
是根据Mu=Mcy时确定最小配筋率。
配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。
控制最小配筋率是防止构件发生少筋破坏，少筋破坏是脆性破坏，设计时应当避免。
钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。
钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1受力类型最小配筋百分率受压构件全部纵向钢筋0.6一侧纵向钢筋0.2受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋0.2和45ft/fy中较大值注：1受压构件全部纵向钢筋最小配筋百分率，当采用HRB400级、RRB400级钢筋时，应按表中规定减小0.1；当混凝土强度等级为C60及以上时，应按表中规定增大0.1；2偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑；3受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率应按构件的全截面面积计算；受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积(b'f-b)h'f后的截面面积计算；4当钢筋沿构件截面周边布置时，"一侧纵向钢筋"系指沿受力方向两个对边中的一边布置的纵向钢筋。
下面是03G101图集主编陈青云教授答疑希望对你有帮助。
墙●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。

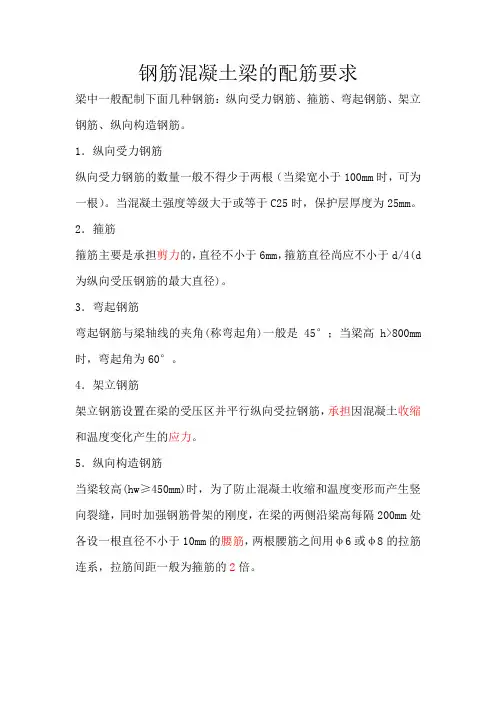

梁中一般配制下面几种钢筋：纵向受力钢筋、箍筋、弯起钢筋、架立钢筋、纵向构造钢筋。
1．纵向受力钢筋
纵向受力钢筋的数量一般不得少于两根（当梁宽小于100mm时，可为一根）。
当混凝土强度等级大于或等于C25时，保护层厚度为25mm。
2．箍筋
箍筋主要是承担剪力的，直径不小于6mm，箍筋直径尚应不小于d/4(d 为纵向受压钢筋的最大直径)。
3．弯起钢筋
弯起钢筋与梁轴线的夹角(称弯起角)一般是45°；当梁高h>800mm 时，弯起角为60°。
4．架立钢筋
架立钢筋设置在梁的受压区并平行纵向受拉钢筋，承担因混凝土收缩和温度变化产生的应力。
5．纵向构造钢筋
当梁较高(hw≥450mm)时，为了防止混凝土收缩和温度变形而产生竖向裂缝，同时加强钢筋骨架的刚度，在梁的两侧沿梁高每隔200mm处各设一根直径不小于10mm的腰筋，两根腰筋之间用φ6或φ8的拉筋连系，拉筋间距一般为箍筋的2倍。
1．一般配筋要求
(1)受力钢筋
单跨板跨中产生正弯矩，受力钢筋应布置在板的下部；
悬臂板在支座处产生负弯矩，受力钢筋应布置在板的上部。
(2)分布钢筋
分布钢筋的作用是：将板面上的集中荷载更均匀地传递给受力钢筋；在施工过程中固定受力钢筋的位置；抵抗因混凝土收缩及温度变化在垂直受力钢筋方向产生的拉力。
2．现浇单向板的配筋要求
单向板短向布置受力筋，在长向布置分布筋。
3．板的纵向钢筋混凝土保护层厚度
当混凝土强度等级小于或等于C20时，保护层厚度为20mm；当混凝土强度等级大于或等于C25时，保护层厚度为15mm。
（梁的是25）。
