磁盘阵列RAID的建立和系统安装（图解）SATA和RAID在提升硬盘性能方面，确实给用户带来新的性能。
目前Intel、VIA、NVIDIA在各自的芯片组里都加入了SATA和RAID 功能.所以这里偶转帖一个用NVIDIA的RAID做了图，供大家参考。
以后会陆续转帖INTEL和VIA的RAID图片供大家参考。
1、BIOS设置和RAID设置nForce系列芯片组的BIOS里有关SATA和RAID的设置选项有两处，都在Integrated Peripherals（整合周边）菜单内。
SATA的设置项：Serial-ATA，设定值有[Enabled], [Disabled]。
这项的用途是开启或关闭板载Serial-ATA控制器。
使用SATA硬盘必须把此项设置为[Enabled]。
如果不使用SATA硬盘可以将此项设置为[Disabled]，可以减少占用的中断资源。
RAID的设置项在Integrated Peripherals/Onboard Device（板载设备）菜单内，光标移到Onboard Device，按<Enter>进入如子菜单：其中RAID Config就是RAID配置选项，光标移到RAID Config，按<Enter>就进入如RAID配置菜单：菜单的第一项IDE RAID是确定是否设置RAID，设定值有[Enabled], [Disabled]。
如果不做RAID，就保持缺省值[Disabled]，此时下面的选项是不可设置的灰色。
如果做RAID就选择[Enabled]，这时下面的选项才变成可以设置的黄色。
IDE RAID下面是4个IDE （PATA）通道，再下面是SATA通道。
nForce2芯片组是2个SATA 通道，nForce3/4芯片组是4个SATA通道。
可以根据你自己的意图设置，准备用哪个通道的硬盘做RAID，就把那个通道设置为[Enabled]。
下图是设置实例，设置主通道的主盘和副通道的副盘做RAID：设置完成就可退出保存BIOS设置，重新启动。
硬盘磁盘阵列RAID的完整安装过程一、RAID介绍RAID是Redundent Array of Inexpensive Disks的缩写，直译为“廉价冗余磁盘阵列”，也简称为“磁盘阵列”。
后来RAID中的字母I被改作了Independent，RAID 就成了“独立冗余磁盘阵列”，但这只是名称的变化，实质性的内容并没有改变。
可以把RAID理解成一种使用磁盘驱动器的方法，它将一组磁盘驱动器用某种逻辑方式联系起来，作为逻辑上的一个磁盘驱动器来使用。
RAID的优点1. 传输速率高。
在部分RAID模式中，可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个的磁盘驱动器几倍的速率。
因为CPU的速度增长很快，而磁盘驱动器的数据传输速率无法大幅提高，所以需要有一种方案解决二者之间的矛盾。
2. 更高的安全性。
相较于普通磁盘驱动器很多RAID模式督提供了多种数据修复功能，当RAID中的某一磁盘驱动器出现严重故障无法使用时，可以通过RAID中的其他磁盘驱动器来恢复此驱动器中的数据，而普通磁盘驱动器无法实现，这是使用RAID的第二个原因。
RAID的分类RAID 0：无冗余无校验的磁盘阵列。
数据同时分布在各个磁盘上，没有容错能力，读写速度在RAID中最快，但因为任何一个磁盘损坏督会使整个RAID系统失效，所以安全系数反倒单个的磁盘还要低。
一般用在对数据安全要求不高，但对速度要求很高的场合，如：大型游戏、图形图像编辑等。
此种RAID模式至少需要2个磁盘，而更多的磁盘则能提供更高效的数据传输。
RAID 1：镜象磁盘阵列。
每一个磁盘督有一个镜像磁盘，镜像磁盘随时保持与原磁盘的内容一致。
RAID1具有最高的安全性，但只有一半的磁盘空间被用来存储数据。
主要用在对数据安全性要求很高，而且要求能够快速恢缸损坏的数据的场合。
此种RAID模式每组仅需要2个磁盘。
RAID 0+1：从其名称上就可以看出，它把RAID0和RAID1技术结合起来，数据除分布在多个磁盘上外，每个磁盘督有其物理镜像盘，提供全冗余能力，允许一个以下磁盘故障，而不影响数据可用性，并具有快速读写能力。
也许一些刚刚玩服务器DIY的朋友一听到raid这个词就犯头晕，分不清楚到底说的是啥意思。
raid模式虽多，但以我的理解其实就是把2个以上的硬盘组合在一起，一块用，以达到更快的速度和更高的安全性，大家不需要了解太多raid模式，只要知道raid0、raid1和raid5就足够在服务器行业混饭了（其实什么也不知道照样混饭的人也很多），用唐华的大白话说，所谓raid0就是两块硬盘合成一块硬盘用，例如两个80G的硬盘，做成raid0模式，就变成一块160G的大硬盘，理论上硬盘传输速度也加倍，但是这种模式安全性很低，一旦一个硬盘坏了，两个硬盘里的所有数据都会报销，因此服务器上最好不用这种模式。
所谓raid1就是两块硬盘互相做同步备份（镜像），例如两块80G的硬盘，做成raid1模式，总容量还是80G没变化，硬盘传输速度也没变化，但是两个硬盘里的数据保持同步，完全一样，一旦其中一个硬盘坏了，靠另一个硬盘，服务器依然能正常运行，这种模式很安全，所以现在很多中低端服务器采取这种raid模式，这种模式简单实用，用不高的硬件成本即可实现，我很喜欢。
至于raid5，则过去一直是高档服务器的专利，即使是在今天，你翻翻许多名牌服务器的价目表，在1－2万元的产品里也很难觅到raid5的身影，采用raid5可以兼顾raid0的速度、容量和raid1的安全性，是个听起来很完美的磁盘阵列方案。
硬件raid5组建：最近又亲手给一个朋友组装了一台采用双核心P4 820D处理器的8硬盘的1U机架式存储型服务器，在组装过程中，分别组建了硬件Raid5和软件Raid5的磁盘阵列，过程很值得玩味，现在写出详细的设置过程，以期抛砖引玉，给大家带来更多一点启发。
首先将服务器组装好，然后给硬盘插上SATA的数据线，插入主板上的四个SATA接口，用并口线连接好我的LG刻录机当光驱用，这个主板只提供了1个并口IDE接口用来接光驱正好，连上显示器、键盘、鼠标，开机测试，启动顺利，按DEL键进入bios。
RAID 0/1组建详细教程在了解了RAID的基本知识和一些选购方面的经验后，我们将在本章中详细探讨RAID0和RAID1是如何组建的，以及在安装使用中遇到的一些问题进行分析和探讨。
一、RAID 0的详细安装步骤（RAID 0的存储读写方式有助于提高磁盘读写性能）1.准备工作：在做任何RAID阵列之前，我们最先要备份好硬盘中的数据。
创建RAID对数据而言是一项比较危险的操作，稍不留神就有可能毁掉整块硬盘的数据，尤其是对RAID0这样的模式在内。
一些比较粗心的个人玩家很容易忽视这个步骤，结果会导致硬盘上原先的数据都被擦掉，甚至包括硬盘分区表在内。
因此，有条件的话，我们最好要准备一张带Fdisk与Format 命令的Windows 98启动盘（光盘也可），以备不时之需）。
2.磁盘设置：在组建RAID0之前，需要将两块硬盘的跳线设置为Master（SATA硬盘一般不需要另做设置），随后连接到硬盘上的IDE或者SATA接口上。
如果是通过PCI或者其他扩展槽连接出的磁盘阵列卡，那么硬盘也应当稳固的与之相连。
由于RAID 0会重建两块硬盘的分区表，我们就无需考虑硬盘连接的顺序（这和之后要介绍的RAID1是有很明显差别的）。
3.主板设置：开机，进入BIOS进行设置，打开ATA RAID CONTROLLER。
不同主板对于RAID 的bios 菜单选项都不一样，大家需要细致的找一下。
如果发现设备识别错误，可以再检查下磁盘连接是否正确。
一般情况下，我们以可启动软盘或者光驱作为优先第一启动设备，保存退出。
（开机时可以在post界面看到raid设备的基本信息，以及进入设置菜单的快捷键）4.RAID 0设置：重新开机后，2颗硬盘会在POST界面后被南桥芯片或者板载RAID芯片所识别，这个时候应该快速按下快捷键，不同规格的RAID 卡有其特定的进入命令或方式（如“Ctrl”+“H”或者“Ctrl”+“I”）。
（在设置RAID0后，会有红色警告窗口弹出，提示2个硬盘上的所有数据将被删除）进入RAID BIOS设置界面后第一个要做的工作就是选择“Create RAID”创建RAID阵列。
磁盘阵列卡的安装方法在做服务器的时候我们通常会用到磁盘阵列卡，对于初次安装磁盘阵列卡的朋友来讲是一个难题。
首先我们要按自已的需要来选择磁盘阵列的模式。
现将磁盘阵列的模式详细讲一下：近年来，硬盘无论在容量、存取速度还是可靠性方面都得到了很大提高，然而这一提高还是跟不上处理器的发展要求，使得硬盘仍然成为计算机系统中的一个瓶颈。
为了解决应用系统对磁盘高速存取的要求，人们采取了多种措施。
1988年，美国加州大学伯克利分校的D.A.Patterson教授提出的廉价冗余磁盘阵列（Redundant Array of Inexpensive Disks，简称RAID）就是其中一种。
RAID将普通硬盘组成一个磁盘阵列，在主机写入数据，RAID控制器把主机要写入的数据分解为多个数据块，然后并行写入磁盘阵列；主机读取数据时，RAID控制器并行读取分散在磁盘阵列中各个硬盘上的数据，把它们重新组合后提供给主机。
由于采用并行读写操作，从而提高了存储系统的存取程度。
此外，RAID磁盘阵列还可以采用镜像、奇偶校验等措施，来提高系统的容错能力，保证数据的可靠性。
根据RAID所采用的方法不同，可以将其分为0－5六个级别：RAID0：主机要求写入数据时，RAID控制器将数据分成许多块，然后并行地将它们写到磁盘阵列中的各个硬盘上；读出数据时，RAID控制器从各个硬盘上读取数据，把这些数据恢复为原来顺序后传给主机。
这种方法的优点是采用数据分块、并行传送方式，能够提高主机读写速度，并且磁盘阵列中存储空间没有冗余。
但它对系统的可靠性没有任何提高，任一个硬盘介质出现故障时，系统无法恢复。
RAID1：它把磁盘阵列中的硬盘分成相同的两组，互为镜像，当任一磁盘介质出现故障时，可以利用其镜像上的数据恢复，从而提高系统的容错能力。
对数据的操作仍采用分块后并行传输方式。
所有RAID1不仅提高了读写速度，也加强系统的可靠性。
但其缺点是硬盘的利用率低，冗余度为50％。
关于IBM 服务器更换阵列卡的方法关于IBM 服务器更换阵列卡的方法随着时间的推移，越来越多的IBM服务器陆续过保了，许多的蓝色快车服务站也开始维修过保的服务器，但是，很多有实践经验的工程师（包括去IBM作专职）逐渐离开蓝快，后面来的工程师基本上不清楚以前的服务器，更换主板、电源、CPU、MEM，还可以作，但服务器上最重要的是RAID卡上存了一份阵列信息，硬盘上也会保存一份阵列信息。
如果工程师更换RIAD卡或硬盘时操作不当或大脑思路不清淅，很容易造成客户的数据的丢失。
我作了多年的工程师，几乎每一种IBM服务器我均搞过，将一些更换阵列卡的方法以及注意的问题等，实践过的经验方法共享给各位，也欢迎各位朋友同事提出宝贵的意见和建议。
（一） RAID卡的分类1、 3L、3H（80M属第三代RAID卡）2、 4L、4LX、4M、4MX、4H（U160属于第四代）3、 5I卡（第五代）4、 6I、6M（第六代）5、 7K、7T、7I（第七代）6、 8I（第八代）（二）举例：第四代RAID卡，4L、4LX、4M、4MX、4H在7600/X250服务器上更换方法。
备件1、4H FRU 37L6892，母卡；子卡，FRU 37L6902；备件2、三个硬盘18GU160 10K 80P FRU 19K1467在7600/X250服务器上安装，4H卡，SCSI线接第一个SCSI通道，即CHANNEL 1（阵列卡上有标识），三个硬盘分别上在SCSI硬盘背板通道ID0、ID2、ID3上，开机后，第二屏会自检到4H卡和三个硬盘。
（三）如何判断4L 4LX 4H 4M4MX RAID 卡坏了：1．服务器更本认不到RAID 卡更换一个PCI 槽也是一样的。
2．开机检测试 RAID 卡上有5个灯如果不是连续的闪跃过只有一个灯亮，或者5个灯全部常亮 RAID 卡必然坏了。
3．开机可以检测到RAID 卡，但是RAID 卡报代码的错误，按 Ctrl+I 可以进入RAID卡BIOS，作Restare to Factory Defanlt Settings (恢复原设置，即清除RAID卡上的阵列信息) 后还是报代码错误也是必然的RAID 坏。

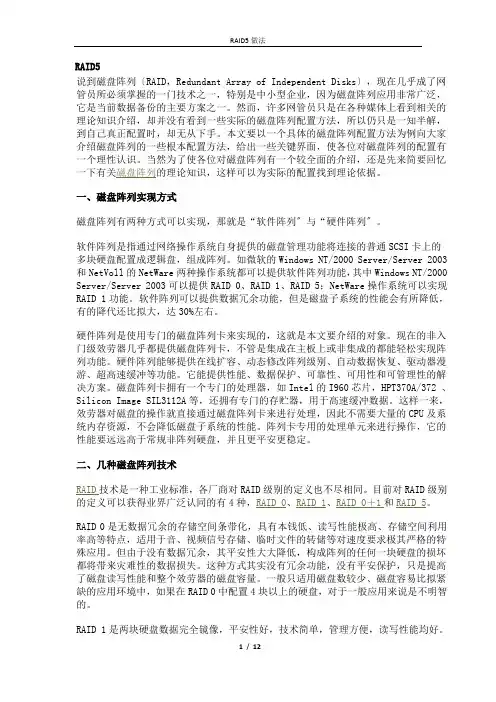

RAID5说到磁盘阵列〔RAID，Redundant Array of Independent Disks〕，现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些根本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回忆一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列〞与“硬件阵列〞。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比拟大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级效劳器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。
公布一个正确安装磁盘阵列卡的办法（转）
看到这里很多制作网吧的朋友对阵列卡的安装及使用存在很大困难，值钱的很多朋友也发表过相关的文章，但大多都是一些很理论很系统化的东西，实际应用不强。
在这里我把正确的阵
列卡安装及调试方法告诉大家，也方便更多的爱好无盘的兄弟们去操作。
首先声明本文由本人独自完成，没有摘抄或下载网上的任何资料
我们创世纪正版代理和推广商一般采用台湾乔鼎的promise阵列卡，理由很简单，稳定好
，速度快，效率高，联系工作时间长，不掉阵列！尤其是最后一个特点，彻底解决你因为频繁
掉阵列而痛苦的多次克隆硬盘的最大痛苦！！！！！！
在这里，我们以40-60台单服务器使用的promise fast track TX2000为例，这是一种使
用最多的阵列卡，价格不错，性能好，使用方法也同这里站长推荐的TX2。
同时考虑到网上D版
大多为2000系统，加上篇幅有限，那么这里就仅以2000系统为例。
首先我们把创世纪系统第一个区克隆到C盘，这里的C盘是指你事先找一个普通的IDE硬盘连接在主板上，这个盘可以以后做系统和备份盘，也可以用来把系统克隆上阵列，这个在后面
提到。
克隆好以后，关机。
我们把TX2卡插到靠近AGP槽的第2或者第4各pci上面，之所以这样，是为了尽可能避免与
网卡，尤其是千兆卡冲突，创世纪官方推荐网卡插在第1或者第3、5槽，就是单数槽。
据说是
避免与软声卡之类的冲突；插好以后，千万不要连接硬盘，否则可能根本不能用。
插好卡以后
我们进入2000系统，系统会提示发现新硬件，题诗安装驱动，选择下一步以后，提示输入驱动
的位置，我们插入PROMISE提供的安装软磁盘，在确定驱动位置的地址兰输入A:\WIN2000，选
择下一步，直到安装完成，然后重新启动，还是不要连接硬盘，在进入2000，看到设备管理器
的磁盘驱动器下面出现PROMISE DEVICE。
这时候说明阵列卡安装成功了。
关机，插上硬盘，在这里强烈推荐使用4块40或60G硬盘，因为盘数越多速度越快！TX20 00有两个IDE接口，每条数据线带两块盘，主从跳线设置好，和普通的设置方法一样，特别说
明一下，如果你需要用3块盘，那么第3块一定要作为第1个IDE口上面的那个硬盘的从盘。
接好
以后开机，等系统检测完了以后，阵列卡的BIOS开始工作，并在寻找完硬盘以后提示发现了几
个盘，还有题是你按CTRL+F进入设置界面。
我们按CTRL+F，进入设置界面，选择地3项创建阵
列，就是Define Array，我们以创建RAID 0为例，阵列模式(Mode)选择Stripe，下面的分块选
择最大，比如256k，然后下面列出了你目前的硬盘数量，用空格健来选择，我们都选择Y，最
后按ctrl+Y保存，在按Y退出，这样阵列就创建好了。
接下来就是用sfdisk分区，或者启动系
统，用2000的磁盘管理分区也可以。
最后就是以区对区的形式分别克隆系统，我想到这一步就
没什么好说的了，因为在sfdisk，2000系统里面，整个阵列被视为一块大小为几个硬盘总和的
大硬盘，那么对这个“大硬盘”的操作方法就和操作一盘硬盘的方法一样，就不再多说了。
前面说到的那个系统盘，如果不想要它，只需要一个阵列独立工作，那么这个时候可以
把它里面的东西克隆上阵列了，应该事先单独给阵列分一个区用于克隆系统，就是C盘，克隆
完以后拿掉系统盘，用sfdisk把你刚才克上去的系统区设置为活动分区，并重写MBR引导，最
后再主板BIOS设置为从SCSI设备启动就可以了。
当然这一步也可以事先设置。
最后特别提到一点就是掉阵列，这是大家最最害怕的事情，promise会尽力避免这一故障
，但是我们仍然不能掉以轻心！我们要做好下面3个关键性的工作：
1，保证使用300W以上的大功率电源，因为挂接硬盘的数量太多，普通电源根本不能胜任。
2，最好为每个盘或者机箱配备散热风扇。
因为组成阵列以后，每一块硬盘都与同伴同时工作
，这样硬盘工作量会加大。
3，务必保证几个硬盘的电源线连接稳定，最好用胶布固定。
4，保证阵列卡插接稳固。
5，最后一点了，就是给服务器配备UPS不间断电源。
