矩形截面悬臂梁如图所示

组合变形思考题1.何谓组合变形？如何计算组合变形杆件横截面上任一点的应力？2.何谓平面弯曲？何谓斜弯曲？二者有何区别？3.何谓单向偏心拉伸（压缩）？何谓双向偏心拉伸（压缩）？4.将斜弯曲、拉（压）弯组合及偏心拉伸（压缩）分解为基本变形时，如何确定各基本变形下正应力的正负？5.对斜弯曲和拉（压）弯组合变形杆进行强度计算时，为何只考虑正应力而不考虑剪应力？6.什么叫截面核心？为什么工程中将偏心压力控制在受压杆件的截面核心范围内？习题1.如图所示木制悬臂梁在水平对称平面内受力F1＝1.6ｋＮ，竖直对称平面内受力F2＝0.8KN的作用，梁的矩形截面尺寸为9×18，，试求梁的最大拉压应力数值及其位置。

题1图2.矩形截面悬臂梁受力如图所示，Ｆ通过截面形心且与ｙ轴成角，已知F ＝1.2ｋN，ｌ＝2ｍ，，材料的容许正应力［σ］＝10MPa，试确定ｂ和ｈ的尺寸。

题2图3.承受均布荷载作用的矩形截面简支梁如图所示，ｑ与ｙ轴成角且通过形心，已知ｌ＝4ｍ，ｂ＝10ｃｍ，ｈ＝15ｃｍ，材料的容许应力［σ］＝10MPa，试求梁能承受的最大分布荷载。

题3图4.如图所示斜梁横截面为正方形，a＝10ｃｍ，F＝3ｋN作用在梁纵向对称平面内且为铅垂方向，试求斜梁最大拉压应力大小及其位置。

题4图5.柱截面为正方形，边长为ａ，顶端受轴向压力F作用，在右侧中部挖一个槽（如图），槽深。

求开槽前后柱内的最大压应力值。

题5图6.砖墙及其基础截面如图，设在1ｍ长的墙上有偏心力F＝40kN的作用，试求截面1-1和2-2上的应力分布图。

题6图7.矩形截面偏心受拉木杆，偏心力F＝160kN，ｅ＝5cm，［σ］＝10MPa，矩形截面宽度ｂ＝16cm，试确定木杆的截面高度ｈ。

题7图8.一混凝土重力坝，坝高Ｈ＝30ｍ，底宽Ｂ＝19ｍ，受水压力和自重作用。

已知坝前水深Ｈ＝30ｍ，坝体材料容重，许用应力[]＝10MPa，坝体底面不允许出现拉应力，试校核该截面正应力强度。

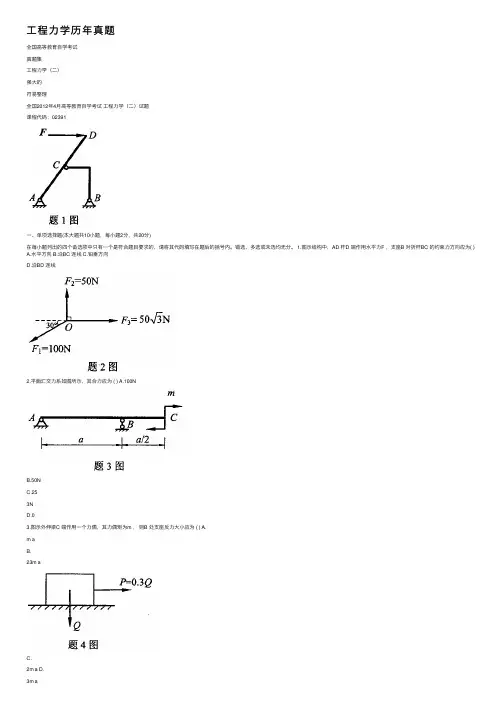

⼯程⼒学历年真题全国⾼等教育⾃学考试真题集⼯程⼒学（⼆）强⼤的符易整理全国2012年4⽉⾼等教育⾃学考试⼯程⼒学（⼆）试题课程代码：02391⼀、单项选择题(本⼤题共10⼩题，每⼩题2分，共20分)在每⼩题列出的四个备选项中只有⼀个是符合题⽬要求的，请将其代码填写在题后的括号内。

错选、多选或未选均⽆分。

1.图⽰结构中，AD 杆D 端作⽤⽔平⼒F ，⽀座B 对折杆BC 的约束⼒⽅向应为( ) A.⽔平⽅向 B.沿BC 连线 C.铅垂⽅向D.沿BD 连线2.平⾯汇交⼒系如图所⽰，其合⼒应为 ( ) A.100NB.50NC.253ND.03.图⽰外伸梁C 端作⽤⼀个⼒偶，其⼒偶矩为m ，则B 处⽀座反⼒⼤⼩应为 ( ) A.m aB.23m aC.2m a D.3m a4.图⽰物块重量为Q ，⽔平拉⼒P=0.3Q ，若物块与⽔平⾯间摩擦系数f=0.35，则重物与⽔平⾯间的摩擦⼒应为 ( ) A.Q B.0.35Q C.0.3Q D.05.如图所⽰，铅垂⼒F 的作⽤点A 的坐标x A =a ，y A =b ，z A =0，⼒F 对三个坐标轴之矩⼤⼩应为 ( ) A.m x (F)=Fa ，m y =(F)=Fb ，m z (F)=0 B.m x (F)=0，m y =(F)=Fa ，m z (F)=Fb C.m x (F)=Fb ，m y (F)=Fa ，m z (F)=0D.m x (F)=Fa ，m y =(F)=Fb ，m z (F)=22F a b +6.图⽰结构为 ( ) A.静定结构B.⼀次超静定结构C.⼆次超静定结构D.三次超静定结构 7.材料的许⽤应⼒[]=unσσ（n 为安全系数），对于塑性材料，极限应⼒σn取材料的( )A.屈服极限B.弹性极限C.⽐例极限D.强度极限8.图⽰矩形截⾯对z 轴的静矩S z 为 ( )A.2bhB.312b hC.312bhD.22bh9.图⽰某纯弯曲梁横截⾯上A 点处的正应⼒为2MPa ，z 轴为中性轴，则B 点处的正应⼒为 ( ) A.2MPaB.4MPaC.6MPaD.8MPa10.图⽰梁跨中点C 处的竖向位移为( )A.33Fa EIB.0C.36Fa EI -D.33Fa EI-⼆、填空题（本⼤题共10⼩题，每⼩题2分，共20分）请在每⼩题的空格中填上正确答案。

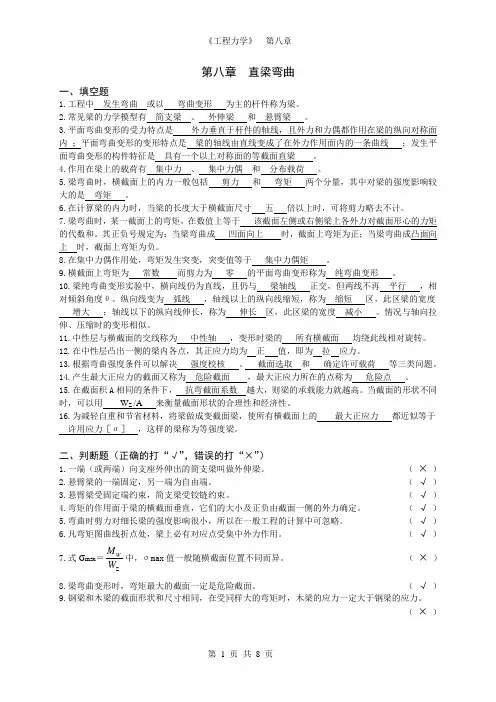

第八章 直梁弯曲一、填空题1.工程中 发生弯曲 或以 弯曲变形 为主的杆件称为梁。

2.常见梁的力学模型有 简支梁 、 外伸梁 和 悬臂梁 。

3.平面弯曲变形的受力特点是 外力垂直于杆件的轴线，且外力和力偶都作用在梁的纵向对称面内 ；平面弯曲变形的变形特点是 梁的轴线由直线变成了在外力作用面内的一条曲线 ；发生平面弯曲变形的构件特征是 具有一个以上对称面的等截面直梁 。

4.作用在梁上的载荷有 集中力 、 集中力偶 和 分布载荷 。

5.梁弯曲时，横截面上的内力一般包括 剪力 和 弯矩 两个分量，其中对梁的强度影响较大的是 弯矩 。

6.在计算梁的内力时，当梁的长度大于横截面尺寸 五 倍以上时，可将剪力略去不计。

7.梁弯曲时，某一截面上的弯矩，在数值上等于 该截面左侧或右侧梁上各外力对截面形心的力矩 的代数和。

其正负号规定为：当梁弯曲成 凹面向上 时，截面上弯矩为正；当梁弯曲成凸面向上 时，截面上弯矩为负。

8.在集中力偶作用处，弯矩发生突变，突变值等于 集中力偶矩 。

9.横截面上弯矩为 常数 而剪力为 零 的平面弯曲变形称为 纯弯曲变形 。

10.梁纯弯曲变形实验中，横向线仍为直线，且仍与 梁轴线 正交，但两线不再 平行 ，相对倾斜角度θ。

纵向线变为 弧线 ，轴线以上的纵向线缩短，称为 缩短 区，此区梁的宽度 增大 ；轴线以下的纵向线伸长，称为 伸长 区，此区梁的宽度 减小 。

情况与轴向拉伸、压缩时的变形相似。

11.中性层与横截面的交线称为 中性轴 ，变形时梁的 所有横截面 均绕此线相对旋转。

12.在中性层凸出一侧的梁内各点，其正应力均为 正 值，即为 拉 应力。

13.根据弯曲强度条件可以解决 强度校核 、 截面选取 和 确定许可载荷 等三类问题。

14.产生最大正应力的截面又称为 危险截面 ，最大正应力所在的点称为 危险点 。

15.在截面积A 相同的条件下， 抗弯截面系数 越大，则梁的承载能力就越高。

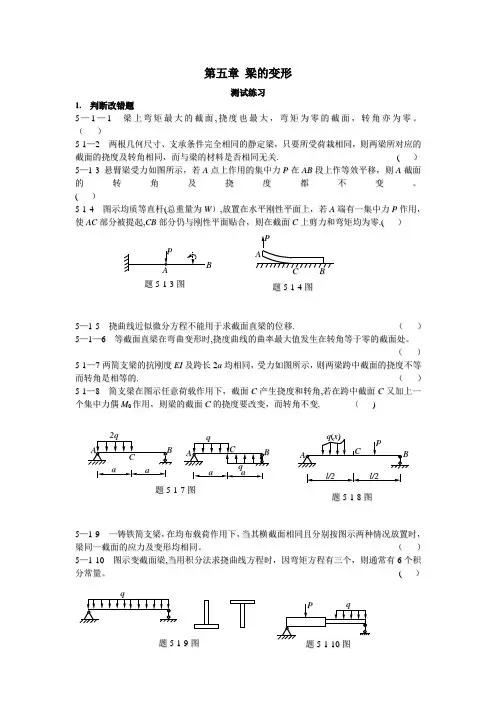

第五章 梁的变形测试练习1. 判断改错题5—1—1 梁上弯矩最大的截面,挠度也最大，弯矩为零的截面，转角亦为零。

（ ）5-1—2 两根几何尺寸、支承条件完全相同的静定梁，只要所受荷栽相同，则两梁所对应的截面的挠度及转角相同，而与梁的材料是否相同无关. ( ） 5—1-3 悬臂梁受力如图所示，若A 点上作用的集中力P 在A B 段上作等效平移，则A 截面的转角及挠度都不变。

( ）5-1-4 图示均质等直杆(总重量为W ）,放置在水平刚性平面上，若A 端有一集中力P 作用，使A C 部分被提起,C B 部分仍与刚性平面贴合，则在截面C 上剪力和弯矩均为零.( ）5—1-5 挠曲线近似微分方程不能用于求截面直梁的位移. （ ） 5—1—6 等截面直梁在弯曲变形时,挠度曲线的曲率最大值发生在转角等于零的截面处。

（ ） 5-1—7两简支梁的抗刚度E I 及跨长2a 均相同，受力如图所示，则两梁跨中截面的挠度不等而转角是相等的. （ ） 5-1—8 简支梁在图示任意荷载作用下，截面C 产生挠度和转角,若在跨中截面C 又加上一个集中力偶M 0作用，则梁的截面C 的挠度要改变，而转角不变. （ )5—1-9 一铸铁简支梁，在均布载荷作用下，当其横截面相同且分别按图示两种情况放置时，梁同一截面的应力及变形均相同。

（ ） 5—1-10 图示变截面梁,当用积分法求挠曲线方程时，因弯矩方程有三个，则通常有6个积分常量。

( ）题5-1-3图题5-1-4图题5-1-8图题5-1-7图题5-1-9图2．填空题5-2—1 挠曲线近似微分方程EIx M x y )()("-= 的近似性表现在和。

5—2-2 已知图示二梁的抗弯度E I 相同,若使二者自由端的挠度相等，则=21P P 。

5-2-3 应用叠加原理求梁的变形时应满足的条件是：。

5-2—4 在梁的变形中挠度和转角之间的关系是。

5—2-5 用积分法求图示的外伸梁(B D 为拉杆)的挠曲线方程时，求解积分常量所用到的边界条件是，连续条件是.5—2-6 用积分法求图示外伸梁的挠曲线方程时，求解积分常量所用到边界条件是，连续条件是。

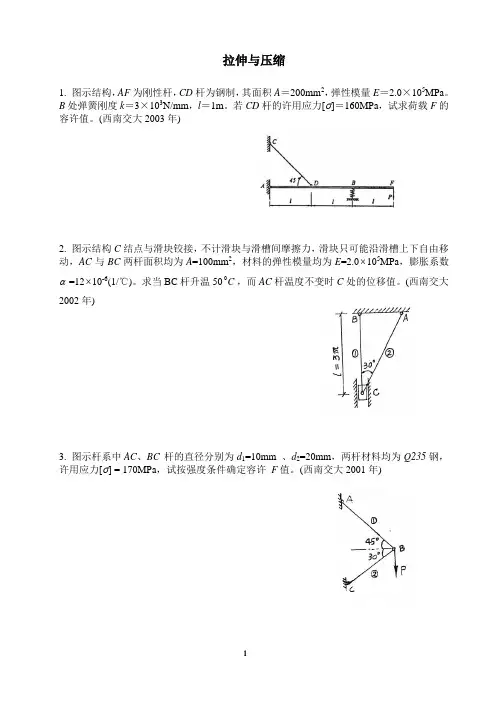

拉伸与压缩1. 图示结构，AF为刚性杆，CD杆为钢制，其面积A＝200mm2，弹性模量E＝2.0×105MPa。

B处弹簧刚度k＝3×103N/mm，l＝1m。

若CD杆的许用应力[σ]＝160MPa，试求荷载F的容许值。

(西南交大2003年)2. 图示结构C结点与滑块铰接，不计滑块与滑槽间摩擦力，滑块只可能沿滑槽上下自由移动，AC与BC两杆面积均为A=100mm2，材料的弹性模量均为E=2.0⨯105MPa，膨胀系数α=12⨯10-6(1/℃)。

求当BC杆升温50C0，而AC杆温度不变时C处的位移值。

(西南交大2002年)3. 图示杆系中AC、BC杆的直径分别为d1=10mm 、d2=20mm，两杆材料均为Q235钢，许用应力[σ] = 170MPa，试按强度条件确定容许F值。

(西南交大2001年)4．图示两端固定的杆件，在距左端x处作用一轴向力F，杆横截面面积为A，材料的许用拉应力为[σt]，许用压应力为[σc]，且[σc] =3[σt]。

求x为何值时F的许可值最大?其值[ F ]max 为多少？(西南交大1999年)5. 图示结构中①、②、③三杆的材料相同，弹性模量均为E，线膨胀系数均为α。

三杆的横截面面积分别为A1、A2、A3，各杆的长度如图所示。

横杆CD为钢杆。

受力如图所示，各杆温度同时上升t∆℃。

求①、②、③三杆的轴力。

(西南交大1998年)6. 图示结构中，BC为刚性梁，杆①、②、③的材料、横截面面积均相同，在横梁BC上作用一可沿横梁移动的载荷F，其活动范围为a≤。

计算各杆的最大轴力值。

(西南x20≤交大1997年)7、空心圆截面钢杆,其外径D=40mm，内径d=20mm，承受轴向拉力F=180kN，钢材的弹性常数E=2.0⨯105MPa及v=0.3。

求m—m横截面上a、b两点的相对位移和b、c两点的相对位移。

(西南交大1991年)m-m横截面8、AC及BC两钢杆的抗拉刚度为EA，在C点铰接处受一铅垂向下的力F作用。

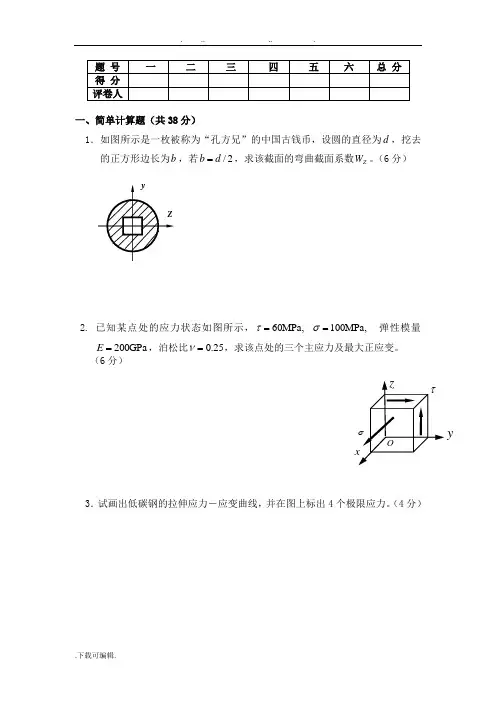

一、简单计算题（共38分）1．如图所示是一枚被称为“孔方兄”的中国古钱币，设圆的直径为d ，挖去的正方形边长为b ，若2/d b =，求该截面的弯曲截面系数Z W 。

（6分）2. 已知某点处的应力状态如图所示，,MPa 100,MPa 60==στ弹性模量GPa 200=E ，泊松比25.0=ν，求该点处的三个主应力及最大正应变。

（6分）3．试画出低碳钢的拉伸应力－应变曲线，并在图上标出4个极限应力。

（4分）y4．已知交变应力的,MPa 5,MPa 3min max -==σσ， 求其应力循环特征r 及应力幅度a σ。

（4分）5．如图所示为矩形截面悬臂梁，在梁的自由端突然加一个重为Q 的物块，求梁的最大弯曲动应力。

（4分）Qhb6．如图所示为两根材料相同的简支梁，求两梁中点的挠度之比b a w w /。

（4分）7．两块相同的钢板用5个铆钉连接如图所示，已知铆钉直径d ，钢板厚度t ，宽度b ，求铆钉所受的最大切应力，并画出上钢板的轴力图。

（6分）)(b2/L 2/L )(a P8．超静定结构如图所示，所有杆件不计自重，AB为刚性杆，试写出变形协调方程。

（4分）Pa a a 2/AF二、作图示梁的剪力图与弯矩图。

（10分）三、不计剪力的影响，已知EI ，试用能量法求图示悬臂梁自由端的挠度A w 。

（12分）四、铸铁梁的载荷及截面尺寸如图所示，其中4cm 5.6012,mm 5.157==Z C I y 。

2A C已知许用拉应力MPa 40][=t σ，许用压应力MPa 160][=C σ。

试按正应力条件校核梁的强度。

若载荷不变，但将截面倒置，问是否合理？为什么？ （14分）五、圆截面直角弯杆ABC 放置于图示的水平位置，已知cm 50=L ，水平力（单位：mm ）200kN 40=F ，铅垂均布载荷m /kN 28=q ，材料的许用应力MPa 160][=σ，试用第三强度理论设计杆的直径d 。

《工程力学2习题解答》建筑1001班陈飞力学教研室编著1-2. 试求图示结构mm 和nn 两截面上的内力，并指出AB 和BC 两杆属何种基本变形。

解：（1）求约束反力：取杆AB 为研究对象∑∑∑=⨯-⨯==-+===0233 003 000BCABCAAN M N Y Y X X 解得：kN Y kN N A BC 1 2==（2）求m-m 截面内力：将杆AB 沿截面m-m 截开, 取左半部分kNm Y M kN Y Q A m-m A m m 11 1=⨯===-AB 杆发生弯曲变形。

（3）求n-n 截面内力：取杆BC 为研究对象，截开n-n 截面kN N N BC n n 2==-BC 杆发生拉伸变形1-3. 拉伸试件A 、B 两点的距离l 称为标距，在拉力作用下，用引伸仪量出两点距离的增量为Δl =5×10-2mm 。

若l 的原长为l =10cm ，试求A 、B 两点间的平均应变。

解：平均应变为42105100105Δ--⨯=⨯==l l m ε1-4. 图示三角形薄板因受外力而变形。

角点B 垂直向上的位移为0.03mm ，但AB和BC 仍保持为直线。

试求沿OB 的平均应变，并求AB 、BC 两边在B 点夹角的变化。

解：（1） 求OB 方向的平均线应变n4105.212003.0Δ120-⨯=====l l mmOA OB m ε （2）求AB 与BC 两边的角应变4105.2'22-⨯=-=OB AO arctg πγ2-1. 试求图示各杆1-1、2-2、3-3截面的轴力， 并作轴力图。

解: (a)（1）求约束反力kNR R X 500203040 0==-++-=∑（2）求截面1-1的轴力kNN NR X 500011==+-=∑（3）求截面2-2的轴力kNN NR X 10040 022==++-=∑（4）求截面3-3的轴力(a) (b)kNN NR X 2003040 033-==+++-=∑（5）画轴力图(b)（1）求截面1-1的轴力01=N（2）求截面2-2的轴力 PN4022==（3）求截面3-3的轴力PN P P NX 304 033==-+=∑（4）画轴力图2-2. 作用图示零件上的拉力P=38kN ，试问零件内最大拉应力发生于哪个横截面上？并求其值。

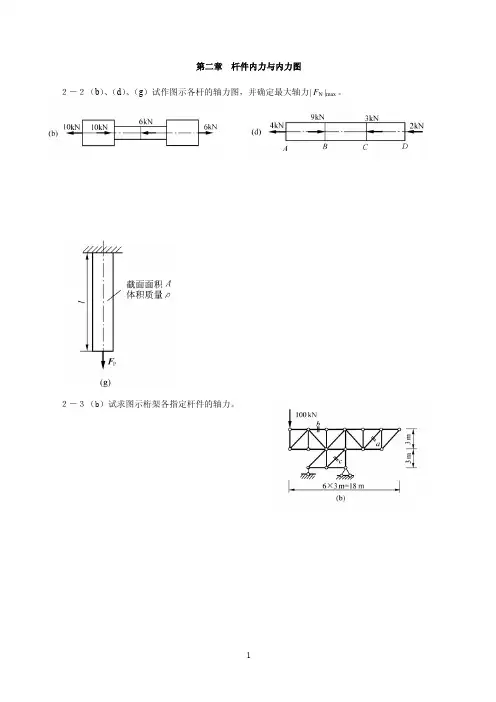

第二章杆件内力与内力图２－２（b）、（d）、（g）试作图示各杆的轴力图，并确定最大轴力| F N |max 。

２－３（b）试求图示桁架各指定杆件的轴力。

２－4（c）试作图示各杆的扭矩图，并确定最大扭矩| T |max 。

２－5图示一传动轴，转速n ＝200 r/min ，轮C为主动轮，输入功率P＝60 kW ，轮A、B、D均为从动轮，输出功率为20 kW，15 kW，25 kW。

（1）试绘该轴的扭矩图。

（2）若将轮C与轮D对调，试分析对轴的受力是否有利。

2－8（a）、（c）、（e）、（g）、（h）试列出图示各梁的剪力方程和弯矩方程。

作剪力图和弯矩图，并确定|F s |max及|M |max值。

2－9（a）、（c）、（d）、（f）、（g）、（i）、（k）、（l）、（m）试用简易法作图示各梁的剪力图和弯矩图，并确定|F s |max及|M |max值，并用微分关系对图形进行校核。

2－10设梁的剪力图如图（a）(d)所示(见教材p39)。

试作弯矩图和荷载图。

已知梁上无集中力偶。

2－11（b）试用叠加法绘出图示梁的弯矩图。

2－6一钻探机的功率为10 kW，转速n =180 r/min。

钻杆钻入土层的深度l= 40m。

若土壤对钻杆的阻力可看作是均匀分布的力偶，试求分布力偶的集度m，并作钻杆的扭矩图。

2－14图示起重机横梁AB承受的最大吊重F P＝12kN，试绘出横梁AB的内力图。

第三章轴向拉压杆件的强度与变形计算3－1图示圆截面阶梯杆，承受轴向荷载F1＝50kN与F2的作用，AB与BC段的直径分别为d1＝20mm与d2＝30mm，如欲使AB与BC段横截面上的正应力相同，试求荷载F2之值。

3－5变截面直杆如图所示。

已知A1＝8cm2，A2＝4cm2，E＝200GPa 。

求杆的总伸长量。

3－7图示结构中，AB为水平放置的刚性杆，1、2、3杆材料相同，其弹性模量E＝210GPa ，已知l ＝1m，A1＝A2＝100mm2，A3＝150mm2，F P＝20kN 。

材料力学第一章复习题1，下列结论中正确的是（）A,内力是应力的代数和B,应力是内力的平均值C应力是内力的集度D内力必大于应力2. 一对自平衡的外载产生杆件的哪种基本变形只对杆件的某一局部存在影响。

( )A 拉伸与压缩B 剪切C扭转D弯曲3，已设计好的构件，若制造时仅对其材料进行更换通常不会影响其( )A稳定性 B 强度C几何尺寸D刚度4. 根据均匀性假设，可认为构件的下列各量中的( )在各点处都相同A屈服极限B材料的弹性常数C应力D应变第二章轴向拉伸压缩与剪切挤压的实用计算1.塑性材料的极限应力是A屈服极限B强度极限c比例极限D弹性极限2.脆性材料的极限应力是。

A屈服极限B比例极限C强度极限D弹性极限3.受轴向拉压的杆件内最大切应力为80 Mpa，则杆内最大正应力等于A160Mpa B 80Mpa C40Mpa D20Mpa4.在低碳钢Q235的拉伸试验中，材料暂时失去了抵抗变形能力是发生在哪个阶段A弹性B屈服C强化D缩颈断裂5材料进入强化阶段卸载，在室温中放置几天再重新加载可以获得更高的()。

A比例极限B强度极限C弹性变形D塑性变形6直径为d的圆截面钢杆受轴向拉力作用，已知其纵向线应变为e，弹性模量为E，杆轴力大小为()。

填空题(5.0分)7.在连接件上，剪切面和挤压面分别（)于外力方向8.连接件剪切强度的实用计算中去，许用切应力是由( )9.插销穿过水平放置的平板上的圆孔，在其下端受拉力F作用。

该插销的剪切面面积和挤压面面积分别等于( a)。

填空题(5.0分)10.低碳钢拉伸试验中滑移线是( )造成的。

11.外力消失后，变形也消失,这种变形为( )12.当延伸率小于( )时为脆性材料，当延伸率大于( )时为塑性材料13.一个结构中有三根拉压杆，设由这三根杆的强度条件确定的结构许用载荷分别为F1、F2、F3，且F1<F2<F3，则该结构的实际许可载荷[F]为判断题(5.0分)14低碳钢的抗拉能力小于抗剪能力（）A对 B 错15. 试求图中1-1，2-2，3-3截面上的轴力，并作轴力图。

材料力学（上海理工大学）智慧树知到课后章节答案2023年下上海理工大学第一章测试1.1、下列结论中是正确的。

A:材料力学主要研究各种材料的力学问题 B:材料力学主要研究杆件受力后变形与破坏的规律 C:材料力学主要研究各类杆件中力与材料的关系 D:材料力学主要研究各种材料的力学性质答案:材料力学主要研究杆件受力后变形与破坏的规律2.2、下列结论中哪些是正确的？答：。

（1）为保证构件能正常工作，应尽量提高构件的强度。

（2）为保证构件能正常工作，应尽量提高构件的刚度。

（3）为保证构件能正常工作，应尽量提高构件的稳定性。

（4）为保证构件能正常工作，应尽量提高构件的强度、刚度和稳定性。

A:全对 B:（1），（2），（3） C:（4） D:全错答案:全错3.3、下列结论中哪些是正确的？答：。

（1）外力是作用在物体外部的力。

（2）杆件的自重不属于外力。

（3）支座约束反力不属于外力。

（4）运动杆件的惯性力不属于外力。

A:（1），（2） B:全错 C:（1），（4） D:全对答案:全错4.4、下列结论中哪些是正确的？答：。

(1)截面法是分析杆件内力的方法。

(2)截面法是分析杆件应力的方法。

(3)截面法是分析杆件截面上内力与应力关系的基本方法。

A:（1） B:全错 C:（3） D:（2）答案:（1）5.5、下列结论中哪些是正确的？答：。

(1)杆件的某个横截面上，若轴力N=0，則各点的正应力σ也为零（既σ=0）。

(2)杆件的某个横截面上，若各点的正应力σ均为零（既σ=0），則轴力必为零（既N=0）。

(3)杆件的某个横截面上，若各点的正应力σ均为零（既σ=0），則弯矩必为零（既M=0）。

A:（2） B:（1） C:（3） D:（2），（3）答案:（2），（3）6.6、构件的强度、刚度、稳定性_______。

A:与二者无关 B:只与材料的力学性质有关 C:与二者都有关 D:只与构件的形状尺寸有关答案:与二者都有关7.7、均匀性假设认为，材料内部各点的_______是相同的。

工程力学期末考试试卷（ A 卷）2010.01一、填空题1. 在研究构件强度、刚度、稳定性问题时，为使问题简化，对材料的性质作了三个简化假设：、和各向同性假设。

2. 任意形状的物体在两个力作用下处于平衡，则这个物体被称为（3）。

3.平面一般力系的平衡方程的基本形式：________、________、________。

4.根据工程力学的要求，对变形固体作了三种假设,其内容是：________________、________________、________________。

5拉压杆的轴向拉伸与压缩变形，其轴力的正号规定是：________________________。

6.塑性材料在拉伸试验的过程中，其σ—ε曲线可分为四个阶段，即：___________、___________、___________、___________。

7.扭转是轴的主要变形形式，轴上的扭矩可以用截面法来求得，扭矩的符号规定为：______________________________________________________。

8.力学将两分为两大类：静定梁和超静定梁。

根据约束情况的不同静定梁可分为：___________、___________、__________三种常见形式。

T=，若其横截面为实心圆，直径为d，则最9.图所示的受扭圆轴横截面上最大扭矩maxτ=。

大切应力maxq10. 图中的边长为a的正方形截面悬臂梁，受均布荷载q作用，梁的最大弯矩为。

二、选择题1．下列说法中不正确的是：。

A力使物体绕矩心逆时针旋转为负B平面汇交力系的合力对平面内任一点的力矩等于力系中各力对同一点的力矩的代数和C力偶不能与一个力等效也不能与一个力平衡D力偶对其作用平面内任一点的矩恒等于力偶矩，而与矩心无关2.低碳钢材料由于冷作硬化，会使（）提高：A比例极限、屈服极限B塑性C强度极限D脆性3. 下列表述中正确的是。

A. 主矢和主矩都与简化中心有关。

6-3、图示矩形截面梁受集中力作用，试计算1-1横截面上a 、b 、c 、d 四点的正应力。

解：（1）外力分析，判变形。

荷载在纵向对称面内，与轴线垂直，梁发生平面弯曲。

中性轴z 轴过形心C 与载荷垂直，沿水平方向。

（2）内力分析，弯矩图如图（b ）所示，1-1横截面的弯矩为：1115230(M -=-⨯=-⋅kN m)（3）应力分析，梁上边有弯矩图，上侧纤维受拉。

1-1横截面上的a 点处于拉伸区，正应力为正；c 点处于中性层上，正应力为零；b 、d 两点处于压缩区，正应力为负。

3111111max2301011.1110.1800.36a a zzzM M M y y I I W σ---⨯=⋅=⋅===⨯⨯Pa MPa 。

11.11b a σσ=-=-MPa0c σ= 31133010(0.1500.050)7.4110.1800.312d d zM y I σ-⨯=-⋅=-⨯-=-⨯⨯Pa MPa37M kN V 图(kN)(a)(c)(b)(c)(e)(d)2+q l /8MkN ·m)(f)(b)180q题6-3图 题6-5图6-5、两根矩形截面简支木梁受均布荷载q 作用，如图所示。

梁的横截面有两种情况，一是如图(b)所示是整体，另一种情况如图(c)所示是由两根方木叠合而成（二方木间不加任何联系且不考虑摩擦）。

若已知第一种情况整体时梁的最大正应力为10MPa ，试计算第二种情况时梁中的最大正应力，并分别画出危险截面上正应力沿高度的分布规律图示。

解：（1）外力分析，判变形。

荷载在纵向对称面内，与轴线垂直，梁发生平面弯曲。

第一种情况中性层为过轴线的水平纵向面，中性轴z 轴过整体形心C 与载荷垂直，沿水平方向。

而第二种情况，两根木梁以各自的水平纵向面为中性层发生弯曲，两根中性轴为与荷载垂直的水平形心主轴。

如图所示。

（2）内力分析，判危险面：弯矩图如图（b ）所示，跨中截面为危险面。

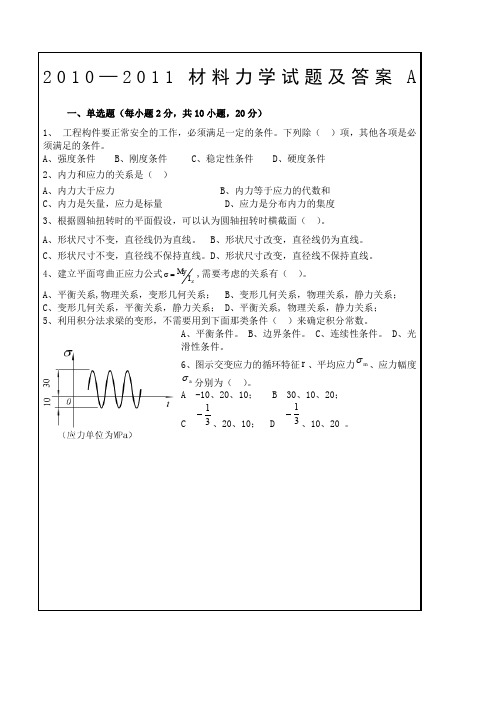

2010—2011材料力学试题及答案 A一、单选题（每小题2分，共10小题，20分）1、 工程构件要正常安全的工作，必须满足一定的条件。

下列除（ ）项，其他各项是必须满足的条件。

A 、强度条件B 、刚度条件C 、稳定性条件D 、硬度条件2、内力和应力的关系是（ ）A 、内力大于应力B 、内力等于应力的代数和C 、内力是矢量，应力是标量D 、应力是分布内力的集度3、根据圆轴扭转时的平面假设，可以认为圆轴扭转时横截面（ ）。

A 、形状尺寸不变，直径线仍为直线。

B 、形状尺寸改变，直径线仍为直线。

C 、形状尺寸不变，直径线不保持直线。

D 、形状尺寸改变，直径线不保持直线。

4、建立平面弯曲正应力公式zI My =σ,需要考虑的关系有（ ）。

A 、平衡关系,物理关系，变形几何关系； B 、变形几何关系，物理关系，静力关系；C 、变形几何关系，平衡关系，静力关系；D 、平衡关系, 物理关系，静力关系；5、利用积分法求梁的变形，不需要用到下面那类条件（ ）来确定积分常数。

A 、平衡条件。

B 、边界条件。

C 、连续性条件。

D 、光滑性条件。

6、图示交变应力的循环特征r 、平均应力m σ、应力幅度a σ分别为（ ）。

A -10、20、10；B 30、10、20；C 31-、20、10；D 31-、10、20 。

7、一点的应力状态如下图所示，则其主应力1σ、2σ、3σ分别为（）。

A 30MPa、100 MPa、50 MPaB 50 MPa、30MPa、-50MPaC 50 MPa、0、-50Mpa、D -50 MPa、30MPa、50MPa8、对于突加载的情形，系统的动荷系数为（）。

A、2B、3C、4D、 59、压杆临界力的大小，（）。

A 与压杆所承受的轴向压力大小有关；B 与压杆的柔度大小有关；C 与压杆材料无关；D 与压杆的柔度大小无关。

10、利用图乘法计算弹性梁或者刚架的位移，要求结构满足三个条件。

以下那个条件不是必须的（）A、EI为常量B、结构轴线必须为直线。

工程力学作业（材料力学）第一、二章 拉伸、压缩与剪切一、填空题1、铸铁压缩试件，破坏是在 截面发生剪切错动，是由于引起的。

2、a 、b 、c 三种材料的应力－应变曲线如图所示。

其中强度最高的材料 是 ，弹性模量最小的材料是 ，塑性最好的材料是 。

3、图示结构中杆1和杆2的截面面积和拉压许用应力均相同，设载荷P 可在刚性梁AD 上移动。

结构的许可载荷[ P ]是根据P 作用于 点处确定的。

4、五根抗拉刚度EA 相同的直杆铰接成如图所示之边长为a 的正方形结构，a a 1 2 P C D BA OσεabcA 、B 两处受力 P 作用。

若各杆均为小变形，则A 、B 两点的相对位移∆AB ＝ 。

5、图示结构中。

若1、2两杆的EA 相同，则节点A 的竖向位移∆Ay ＝ ，水平位移为∆Ax ＝ 。

6、铆接头的连接板厚度t ＝ d ，则铆钉的切应力τ为 ， 挤压应力σ bs 为 。

二、选择题P / 2 P / 21、当低碳钢试件的试验应力σ ＝ σs 时，试件将：(A) 完全失去承载能力； (B) 破断；(C) 发生局部颈缩现象； (D) 产生很大的塑性变形。

正确答案是 。

2、图示木接头，水平杆与斜杆成α角，其挤压面积为A bs 为： （A ）b h ； （B ）b h tan α ； （C ）b h / cos α ； （D ）b h /（cos α sin α）。

正确答案是 。

3、图示铆钉联接，铆钉的挤压应力为：（A ）2 P / ( π d 2 )； （B ）P / (2 d t )； （C ）P / (2 b t )； （D ）4 P / ( π d 2 )。

正确答案是 。

4、等截面直杆受轴向拉力P 作用而产生弹性伸长，已知杆长为l ，截面积为A ，材料弹性模量为E ，泊松比为ν，拉伸理论告诉我们，影响该杆横截面上应力的因素是：（A ）E 、ν、P ； （B ）l 、A 、P ； （C ）l 、A 、E 、ν、P ； （D ）A 、P 。

材料力学 分析与思考题集第一章 绪论和基本概念一、选择题1.关于确定截面内力的截面法的适用范围，有下列四种说法：【D.适用于不论等截面或变截面、直杆或曲杆、基本变形或组合变形、横截面或任意截面的普通情况。

2.关于下列结论的正确性：【C 1.同一截面上正应力τσ与剪应力必须相互垂直3.同一截面上各点的剪应力必相互平行。

】3.下列结论中那个是正确的：【B.若物体各点均无位移，则该物体必定无变形】4.根据各向同性假设，可认为构件的下列量中的某一种量在各方向都相同：【B 材料的弹性常数】5.根据均匀性假设，可认为构件的下列量中的某个量在各点处都相同：【C 材料的弹性常数】6.关于下列结论：【C 1.应变分为线应变ε和切应变γ 2.应变为无量纲量 3.若物体的各部分均无变形，则物体内各点的应变均为零】7.单元体受力后，变形如图虚线所示，则切应变γ为【B 2α】二、填空题1.根据材料的主要性能作如下三个基本假设 连续性假设 ， 均匀性假设 和 各向同性假设 。

2.构件的承载能力包括强度、刚度和稳定性三个方面。

3.图示结构中，杆1发生轴向拉伸变形，杆2发生轴向压缩变形，杆3发生弯曲变形。

4.图示为构件内A 点处取出的单元体，构件受力后单元体的位置为虚线表示，则称dx du /为A 点沿x 方向的线应变，dy dv /为【A 点沿y 方向的线应变】，)(21a a +为【A 在xy 平面内的角应变】。

5.认为固体在其整个几何空间内无间隙地充满了物质，这样的假设称为连续性假设。

根据这一假设，构件的应力、应变和位移就可以用坐标的连续性函数来表示。

6.在拉（压）杆斜截面上某点处分布内力集度称为应力(或全应力），它沿着截面法线方向的分量称为正应力，而沿截面切线方向的分量称为切应力。

第二章 杆件的内力分析一、选择题1.单位宽度的薄壁圆环受力如图所示，p 为径向压强，其n-n 截面上的内力N F 有四个答案：【B 2/pD 】2.梁的内力符号与坐标系的关系是：【B 剪力、弯矩符号与坐标系无关】3.梁的受载情况对于中央截面为反对称（如图）。

材料力学简明教程(景荣春)课后答案第五章5-1 最大弯曲正应力是否一定发生在弯矩值最大的横截面上?答不一定。

最大弯曲正应力发生在弯矩与弯曲截面系数比值最大的横截面上。

5-2 矩形截面简支梁承受均布载荷q作用，若梁的长度增加一倍，则其最大正应力是原来的几倍？若截面宽度缩小一倍，高度增加一倍，则最大正应力是原来的几倍？答若梁的长度增加一倍，则其最大正应力是原来的4倍；若截面宽度缩小一倍，高度增加一倍，则最大正应力是原来的1/2倍。

5-3 由钢和木胶合而成的组合梁，处于纯弯状态，如图。

设钢木之间胶合牢固不会错动，已知弹性模量EsEw，则该梁沿高度方向正应力分布为图a，b，c，d中哪一种。

思考题5-3图答(b)5-4 受力相同的两根梁，截面分别如图，图a中的截面由两矩形截面并列而成（未粘接），图b中的截面由两矩形截面上下叠合而成（未粘接）。

从弯曲正应力角度考虑哪种截面形式更合理？思考题5-4图答(a)5-5从弯曲正应力强度考虑，对不同形状的截面，可以用比值理性和经济性。

比值请从W来衡量截面形状的合AW较大，则截面的形状就较经济合理。

图示3种截面的高度均为h，A W的角度考虑哪种截面形状更经济合理？A思考题5-5图答(c)5-6 受力相同的梁，其横截面可能有图示4种形式。

若各图中阴影部分面积相同，中空部分的面积也相同，则哪种截面形式更合理？思考题5-6图答(b)（从强度考虑，(b),(c)差不多，从工艺考虑，(b)简单些）*FSSz5-7 弯曲切应力公式τ=的右段各项数值如何确定？Izb答FS为整个横截面上剪力；Iz为整个横截面对中性轴的惯性矩；b 为所求切应力所在位置横截面的宽度；Sz为横截面上距中性轴为y（所求切应力所在位置）的横线以下面积（或以上面积）对中性轴静矩的绝对值。

5-8 非对称的薄壁截面梁承受横向力作用时，怎样保证只产生弯曲而不发生扭转变形？答使梁承受的横向力过弯曲中心，并与形心主惯性轴平行。

工程力学期终试卷（A ）1、图示结构，杆重不计。

已知L=4.5m ，q o =3kN/m ，P=6kN ，M=4.5kN.m 。

试求固定端E 处的反力。

2、图示木杆，承受轴向载荷F=10kN 作用，杆的横截面面积A=1000mm 2，粘接面的方位角θ=450。

试计算该截面上的正应力与切应力，并画出应力的方向。

3、当载荷F 直接作用在简支梁AB 的跨度中点时，梁内的最大弯曲正应力超过许用应力30%。

为了消除此种过载，配置一辅助梁，试求辅助梁的最小长度a 。

4、 图所示梁，试利用剪力、弯矩与载荷集度间的关系画剪力图与弯矩图。

5、 所示杆AB ，两端固定，在横截面C 处承受轴向载荷F 作用。

设拉压刚度EA 为常数，试求杆端的支反力。

粘接面 F nθ FCDBAa/2a/23m3mF ↑↑↑↑q L/2L/2ABFL 1 L 2C6、 图示简支梁，左右端各作用一个力偶矩分别为M 1与M 2的力偶，如欲使挠曲轴拐点位于离左端L/3处，则M 1与M 2应保持何种关系。

7、 用叠加法计算图示阶梯形梁的最大挠度。

设惯性矩I 2=2I 1。

8、图示硬铝试样，厚度δ=2mm ，试验段板宽b=20mm ，标距L=70mm ，在轴向拉力F=6kN 作用下，测得试验段伸长ΔL=0.15mm ，板宽缩短Δb=0.014mm ，试计算硬铝的弹性模量E 和泊上松比μ。

工程力学期终试卷（B ）1、结构如图所示，不计自重，已知力偶的力偶矩M 及均布载荷的载荷强度q ，试求B 、C 处的压束反力。

2、 图示结构，梁BD 为刚体，杆1与杆2用同一种材料制成，横截面积均为A=300mm 2，许用应力[σ]=160 MPa ，载荷F=50kN ，试校核杆的强度。

拐点M 1 M 2 A B L/3LI 2 I 1a a F m n 标距Lb δL1 2 aaBC DF3、 图示截面轴，直径为d ，材料的切变模量为G ，截面B 的转角为φB ，试求所加力偶矩M 之值。
