单片机与无线射频模块的通信方法一、引言单片机与无线射频模块的通信方法在现代无线通信系统中扮演着重要的角色。
本文将讨论常见的单片机与无线射频模块的通信方法，包括串口通信、SPI通信和I2C通信等。
二、串口通信串口通信是单片机与无线射频模块最常见的通信方法之一。
单片机通过串口与无线射频模块进行数据传输。
通常，串口通信包括一个传输数据的引脚（TX）和一个接收数据的引脚（RX）。
单片机通过配置串口通信参数，如波特率、数据位数和校验位等，与无线射频模块进行通信。
三、SPI通信SPI通信是一种全双工的、同步的通信方式，常用于单片机与无线射频模块之间的高速数据传输。
SPI通信需要同时使用四根线进行传输，包括时钟线（SCK）、主设备输出从设备输入线（MOSI）、主设备输入从设备输出线（MISO）和片选线（SS）。
单片机作为主设备发送数据，无线射频模块作为从设备接收数据，并通过SPI总线进行交互。
四、I2C通信I2C通信是一种串行通信协议，适用于单片机与无线射频模块之间短距离的数据传输。
I2C通信只需要两根线，包括串行数据线（SDA）和串行时钟线（SCL）。
单片机通过发送I2C的起始信号来启动通信，然后通过发送地址和数据来与无线射频模块进行通信。
五、无线射频通信方式选择在选择单片机与无线射频模块的通信方法时，需要考虑以下几个因素：1. 通信速率：如果需要高速传输大量数据，SPI通信可能是更好的选择。
2. 距离：如果通信距离较短，I2C通信可以提供简单和成本效益的解决方案。
3. 异常处理：串口通信可以提供更可靠的错误检测和纠正机制。
六、通信参数配置无论选择哪种通信方法，正确配置通信参数非常重要。
通信参数包括波特率、数据位数、校验位和停止位等。
通过准确配置这些参数，可以确保单片机与无线射频模块之间的通信能够正常进行。
七、通信安全性与稳定性在单片机与无线射频模块的通信中，保证通信的安全性和稳定性至关重要。
常见的安全措施包括数据加密、认证机制和信号干扰抑制等。

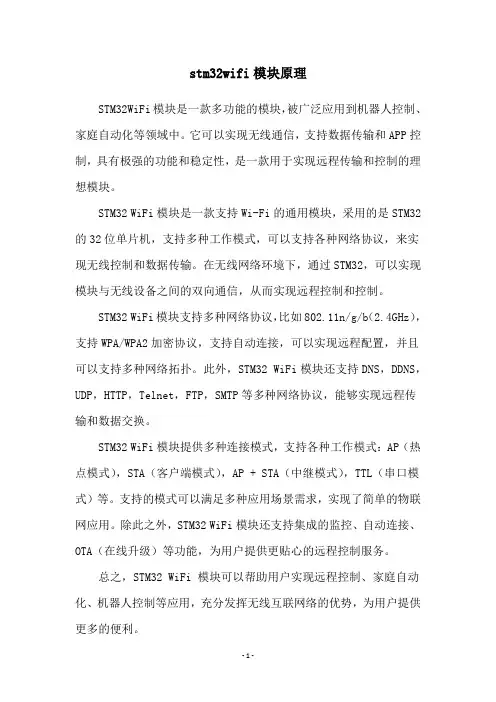

stm32wifi模块原理
STM32WiFi模块是一款多功能的模块，被广泛应用到机器人控制、家庭自动化等领域中。
它可以实现无线通信，支持数据传输和APP控制，具有极强的功能和稳定性，是一款用于实现远程传输和控制的理想模块。
STM32 WiFi模块是一款支持Wi-Fi的通用模块，采用的是STM32的32位单片机，支持多种工作模式，可以支持各种网络协议，来实现无线控制和数据传输。
在无线网络环境下，通过STM32，可以实现模块与无线设备之间的双向通信，从而实现远程控制和控制。
STM32 WiFi模块支持多种网络协议，比如802.11n/g/b（2.4GHz），支持WPA/WPA2加密协议，支持自动连接，可以实现远程配置，并且可以支持多种网络拓扑。
此外，STM32 WiFi模块还支持DNS，DDNS，UDP，HTTP，Telnet，FTP，SMTP等多种网络协议，能够实现远程传输和数据交换。
STM32 WiFi模块提供多种连接模式，支持各种工作模式：AP（热点模式），STA（客户端模式），AP + STA（中继模式），TTL（串口模式）等。
支持的模式可以满足多种应用场景需求，实现了简单的物联网应用。
除此之外，STM32 WiFi模块还支持集成的监控、自动连接、OTA（在线升级）等功能，为用户提供更贴心的远程控制服务。
总之，STM32 WiFi 模块可以帮助用户实现远程控制、家庭自动化、机器人控制等应用，充分发挥无线互联网络的优势，为用户提供更多的便利。
nrf24l01无线通信模块与51单片机工作原理无线通信技术在现代社会中扮演着重要的角色，其中nrf24l01无线通信模块与51单片机也成为了无线通信的重要组成部分。
本文将探讨nrf24l01无线通信模块与51单片机的工作原理，以及它们之间的配合关系。
一、nrf24l01无线通信模块nrf24l01无线通信模块是一种低功耗的2.4GHz无线收发模块，广泛应用于物联网、无线传感器网络等领域。
其工作原理基于射频通信技术，通过无线信道进行数据的传输。
nrf24l01模块由无线收发器和嵌入式射频微控制器组成，具备高速率、长距离传输和多通道选择等特性。
1. 发射端工作原理nrf24l01发射端主要由收发器、天线和控制电路组成。
当51单片机通过SPI总线与nrf24l01通信时，可将要发送的数据通过控制电路和收发器转换成射频信号，并通过天线发送出去。
发送端的工作原理可简述为以下几个步骤：a. 初始化设置：通过配置寄存器进行初始化设置，包括工作频率、数据传输速率、天线增益等参数。
b. 数据准备与发送：将待发送的数据加载到发送缓冲区中，并通过发送指令启动数据的发送。
c. 发送前导码：在发送数据之前，发射端会先发送一段前导码作为同步信号，以确保接收端正确接收数据。
d. 数据传输与重发机制：发送端将数据以数据包的形式传输，接收端在接收到数据后会进行确认应答，发送端根据应答情况决定是否进行重发。
2. 接收端工作原理nrf24l01接收端与发送端相似，主要由收发器、天线和控制电路组成。
当发送端通过射频信号将数据发送过来时，接收端的工作原理如下：a. 初始化设置：与发送端类似，接收端也需要通过配置寄存器进行初始化设置，以匹配发送端的参数。
b. 接收与解码：接收端在接收到射频信号后，对信号进行解码，并将解码后的数据加载到接收缓冲区。
c. 数据处理与应答：通过与51单片机的交互，将接收到的数据进行处理，并向发送端发送确认应答，确保数据的可靠性。
基于单片机控制的WIFI无线传输模块设计随着物联网和智能家居的发展，无线传输模块的需求越来越大，尤其是具备WIFI功能的无线传输模块。
本文将介绍一种基于单片机控制的WIFI无线传输模块的设计。
首先，我们需要选择一个适合的单片机作为控制核心。
常见的选择有Arduino、Raspberry Pi等。
这里我们选择Arduino作为控制核心，因为它具备易上手、低功耗等特点。
接下来，我们需要选择一个适合的WIFI模块。
常见的选择有ESP8266、ESP32等。
这里我们选择ESP8266作为WIFI模块，因为它具备低功耗、价格便宜等特点。
在硬件设计方面，我们需要将单片机与WIFI模块进行连接。
首先，将单片机的RX引脚连接到WIFI模块的TX引脚，将单片机的TX引脚连接到WIFI模块的RX引脚。
接下来，将单片机的VCC引脚连接到WIFI模块的VCC引脚，将单片机的GND引脚连接到WIFI模块的GND引脚。
在软件设计方面，我们需要编写程序将单片机与WIFI模块进行通信。
首先，我们需要初始化单片机和WIFI模块的串口通信参数，如波特率、数据位、停止位等。
然后，我们可以使用单片机的串口发送AT指令给WIFI模块，实现无线传输功能。
常用的AT指令有连接WIFI网络、断开WIFI网络、发送数据等。
由于字数限制的原因，无法详细展开所有的设计细节。
但是希望通过以上的描述，能够给读者提供一个初步的了解和思路，方便进一步深入学习和实践。
总之，基于单片机控制的WIFI无线传输模块的设计是一个相对较复杂的工程，需要综合考虑硬件设计和软件编程等多方面因素。
然而，一旦成功设计和实现，它将具备广泛的应用前景，可以用于物联网、智能家居、智能农业等领域，为人们的生活带来更多的便利和舒适。
基于单片机Wifi无线通信方案
基于单片机的Wifi无线通信方案可以使用以下组件和步骤：
组件：
1. 单片机：可选择常见的Arduino、ESP8266或ESP32等。
2. Wifi模块：与单片机兼容的Wifi模块，比如ESP8266
或ESP32自带的Wifi功能。
3. 电源模块：为单片机和Wifi模块提供电源，例如使用电池或接口稳压模块。
4. 存储模块（可选）：如需要保存或传输大量数据，可以
使用MicroSD卡或其他储存器。
步骤：
1. 准备开发环境：安装Arduino IDE或其他适用于你选择的单片机的开发环境。
2. 硬件连接：将单片机和Wifi模块连接在一起，根据硬件规格连好电源线和串口线。
3. 编写代码：使用单片机的开发工具编写代码，使其能够通过Wifi模块与其他设备进行通信。
4. 配置Wifi：设置Wifi模块与你的无线网络进行连接，指定IP地址、网络名称、密码等。
5. 实现通信协议：定义数据传输的格式和通信协议，例如使用TCP或UDP传输数据包。
6. 完成通信功能：编写程序使单片机能够通过Wifi模块与其他设备进行数据传输或接收。
需要注意的是，具体的实现步骤和代码会根据你选择的单片机和Wifi模块有所不同，请参考相关的开发文档和资源进行具体操作。
nrf24l01无线通信模块与51单片机工作原理
nRF24L01是一款低功耗的2.4GHz无线通信模块，适用于微
控制器和嵌入式系统之间的短距离数据传输。
它可以与51单
片机进行配合使用。
nRF24L01模块包括一个射频发射芯片和一个射频接收芯片。
模块通过SPI接口与51单片机连接。
其工作原理如下：
1. 初始化：首先，51单片机通过SPI接口向nRF24L01模块发送配置命令，包括设置通信频率、通信通道、发射功率等参数。
2. 发送数据：当需要发送数据时，51单片机将待发送的数据
通过SPI接口发送给nRF24L01模块的发送芯片。
发送芯片将
数据转换为无线信号，并通过天线发射出去。
3. 接收数据：当有数据被接收时，nRF24L01模块的接收芯片
会把接收到的数据通过SPI接口传递给51单片机。
单片机再
根据需要对接收到的数据进行处理。
4. 确认和重传：发送芯片在发送数据后会等待接收芯片的确认信号。
如果收到确认信号，发送芯片会继续发送下一个数据包。
如果未收到确认信号，发送芯片会进行多次重传，以确保数据的可靠传输。
5. 通信协议：nRF24L01模块支持多种通信协议，如无线串口、SPI、I2C等。
可以根据需要选择合适的通信协议进行数据传输。
通过上述工作原理，nRF24L01模块可以实现低功耗、短距离的无线数据传输，并与51单片机进行可靠的通信。
它被广泛应用于无线遥控、传感器网络、智能家居等领域。
目录第一章阶段任务第二章基于WIFI模块的无线数据传输的原理1.1 时钟模块1.2 最小单片机系统的原理1.3 温度传感器DS18B201.4 串口1.5 WIFI模块第三章基于WIFI模块的无线数据传输的实现2.1 WIFI模块设置2.2 串口部分设置2.3 调试与运行过程第四章程序与框图第五章小结第二章基于WIFI模块的无线数据传输的原理１．１时钟DS1302模块：电路原理图：DS1302与单片机的连接也仅需要3条线：CE引脚、SCLK串行时钟引脚、I/O 串行数据引脚，Vcc2为备用电源，外接32.768kHz晶振，为芯片提供计时脉冲。
读写时序说明：DS1302是SPI总线驱动方式。
它不仅要向寄存器写入控制字，还需要读取相应寄存器的数据。
控制字总是从最低位开始输出。
在控制字指令输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从最低位（0位）开始。
同样，在紧跟8位的控制字指令后的下一个SCLK脉冲的下降沿，读出DS1302的数据，读出的数据也是从最低位到最高位。
数据读写时序如图１．２单片机最小系统的原理：说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.１．３温度传感器DS18B20的原理（连接到单片机最小系统，并将温度发送给WIFI模块)：3.1.1 DS18B20性能特点(1) 独特的单线接口方式，只需一个接口引脚即可通信；(2) 每一个DS18B20都有一个唯一的64位ROM 序列码； (3) 在使用中不需要任何外围元件；(4) 可用数据线供电，电压范围:+3.0V-+5.5 V ；(5) 测温范围:-55℃ -+125℃，在-10℃-+85℃范围内精度为+0.5℃，分辨率为0.0625℃； (6) 通过编程可实现9-12位的数字读数方式。
基于单片机控制的WIFI无线传输模块设计WIFI无线传输模块是一种可以实现无线通信的装置，通过无线网络与其他设备进行数据传输。
在基于单片机控制的设计方案中，我们可以利用单片机来实现对WIFI模块的控制和数据处理。
首先，我们需要选择合适的WIFI模块。
常见的WIFI模块有ESP8266、ESP32等，这些模块都具备较强的无线通信能力和低功耗特性。
我们可以根据项目需求选择合适的模块。
接下来，我们需要将WIFI模块与单片机进行连接。
一般情况下，WIFI模块通过串口与单片机进行通信。
我们可以通过将单片机的TX引脚连接到WIFI模块的RX引脚，并将单片机的RX引脚连接到WIFI模块的TX引脚，实现双向通信。
在单片机程序的设计中，我们需要编写相应的驱动程序来控制WIFI模块。
首先，我们需要初始化WIFI模块的串口通信设置，如波特率、数据位、停止位等。
然后，我们可以通过向WIFI模块发送特定的AT指令来进行控制和配置。
例如，可以通过AT指令连接到WIFI网络、获取本地IP地址、发送数据等。
在驱动程序中，我们还可以定义一些函数来简化AT指令的发送和接收，使控制更加方便。
另外，在设计中我们需要注意WIFI模块的电源供应。
一般情况下，WIFI模块需要3.3V的电压供应，而单片机输出的IO信号一般为5V。
因此，我们需要使用逻辑电平转换器将单片机的IO信号转换为3.3V，以兼容WIFI模块的工作电压。
在实际应用中，我们可以根据项目需求设计不同的功能。
例如，我们可以设计一个远程控制系统，通过WIFI无线传输模块将用户的控制指令发送到被控制的设备上。
我们可以通过配置WIFI模块为TCP服务器，在单片机程序中监听特定的端口，接收来自用户的控制指令，并执行相应的操作。
总结起来，基于单片机控制的WIFI无线传输模块设计涉及到WIFI模块的选择、与单片机的连接、驱动程序编写、逻辑电平转换等方面。
通过合理的设计和编程，可以实现WIFI模块与单片机的无线通信和数据传输。
基于单片机Wifi无线通信方案1. 引言随着物联网技术的快速发展，无线通信在各个领域得到广泛应用。
而在嵌入式系统中，单片机作为核心控制器，通过无线通信模块实现与外部设备的数据传输。
本文将探讨基于单片机的Wifi无线通信方案，并介绍其原理、实现步骤和应用场景。
2. 方案原理2.1 Wifi技术简介Wifi是一种无线局域网技术，基于IEEE 802.11系列协议。
通过Wifi技术，可以实现设备之间的无线数据传输，具有速度快、覆盖范围广、安全性高等优点，因此广泛应用于无线通信领域。
2.2 单片机与Wifi模块的连接为了实现基于单片机的Wifi无线通信，需要将单片机与Wifi模块进行连接。
一般情况下，可以通过串口或SPI接口与Wifi模块通信。
在连接时，需要根据Wifi模块的规格和引脚定义，正确连接相应的引脚。
2.3 通信协议Wifi无线通信需要使用一定的通信协议来实现数据的传输。
常见的通信协议有TCP/IP和UDP。
TCP/IP协议可确保数据传输的可靠性，而UDP协议则更适合传输效率较高的数据。
3. 实现步骤3.1 硬件连接首先，根据Wifi模块的规格和引脚定义，连接单片机和Wifi模块的相应引脚。
一般情况下，需要连接供电引脚、地线、串口或SPI接口等。
3.2 编写驱动程序根据使用的单片机型号和Wifi模块型号，编写相应的驱动程序。
驱动程序包括初始化Wifi模块、配置网络参数、发送和接收数据等功能。
3.3 客户端程序开发在单片机端，开发相应的客户端程序，用于发送和接收数据。
根据通信协议的要求，将待发送的数据进行封包，发送到目标设备。
同时，接收来自目标设备的数据，并进行解包处理。
3.4 服务器程序开发在目标设备的服务端，开发相应的服务器程序，用于接收来自单片机的数据，并处理响应。
根据通信协议的要求，解析接收到的数据，并进行相应的操作。
4. 应用场景基于单片机的Wifi无线通信方案在各个领域都有广泛应用，特别是物联网领域。
单片机与pc机wifi通讯阐明单片机与pc机wifi通讯阐明
单片机+wifi模组，Wifi模块为串口或TTL电平转WIFI通讯的一种传输改换商品，Uart-Wifi模块是依据Uart接口的契合wifi无线网络规范的嵌入式模块，内置无线网络协议IEEE802.11协议栈以及TCP/IP协议栈，能够结束用户串口或TTL电平数据到无线网络之间的改换。
能够挑选wifi、蓝牙或无线模块几种方案，wifi和蓝牙通讯就搞一个uart转wifi或uart转蓝牙模块，经过51单片机的串口发送接纳数据就能够，PC端也要数据发送、接纳处理等。
无线模块的话就把51和pc各接一个无线模块，两头都经过串口通讯。
1。
单片机与WiFi模块的接口技术及通信原理单片机与WiFi模块的接口技术和通信原理是现代无线通信领域的重要内容之一。
随着物联网技术的发展和智能设备的普及，WiFi模块的应用越来越广泛。
本文将介绍单片机与WiFi模块的接口技术和通信原理，包括硬件连接方式、通信协议以及数据传输过程。
1. 硬件连接方式单片机与WiFi模块的连接通常通过串口（UART）或SPI接口实现。
串口是一种通用的串行输入输出接口，适用于数据传输速度较慢的场景。
而SPI（Serial Peripheral Interface）是一种高速串行数据传输接口，适用于数据传输速度要求较高的场景。
串口连接方式：单片机的UART引脚与WiFi模块的UART引脚相连接。
其中，单片机的TX（发送）引脚连接到WiFi模块的RX（接收）引脚，单片机的RX引脚连接到WiFi模块的TX引脚。
此外，还需将单片机和WiFi模块的地线（GND）相连，以确保电信号的传输可靠。
SPI连接方式：单片机的SPI引脚与WiFi模块的SPI引脚相连接。
SPI接口包括四个信号线：SCLK（时钟线）、MISO（主设备接收从设备数据线）、MOSI（主设备发送数据线）和SS（片选线）。
单片机通过时钟线控制数据的传输，主设备通过MOSI发送数据，WiFi模块通过MISO接收数据。
SS信号线用于选择需要进行通信的从设备。
2. 通信协议通信协议是单片机与WiFi模块数据传输的规则。
常用的通信协议有UART协议和SPI协议。
UART通信协议：UART通信协议是一种简单的、异步的串行通信协议。
数据通过一个引脚（发送引脚TX和接收引脚RX）进行传输。
在UART通信中，数据被分成帧传输，每一帧的起始位是逻辑低电平，结束位是逻辑高电平。
单片机和WiFi模块通过约定好的波特率进行通信，在发送端和接收端分别使用相同的波特率。
SPI通信协议：SPI通信协议是一种同步的、高速的串行通信协议。
数据通过多个引脚（SCLK、MISO、MOSI和SS）进行传输。
单片机中的无线通信技术无线通信技术是现代通信领域的重要组成部分，不仅在个人通信设备中广泛应用，而且在单片机（Microcontroller）领域也扮演着重要角色。
单片机是一种集成电路，具有微处理器、内存、输入输出接口和定时器等功能。
在很多应用场景下，单片机需要与外部设备进行数据交互和通信，无线通信技术为此提供了便利途径。
本文将介绍单片机中常见的无线通信技术及其应用。
一、无线通信技术概述无线通信技术指通过无线传输介质传递信息的技术。
常见的无线通信技术包括蓝牙、Wi-Fi、射频识别（RFID）和红外线通信等。
这些技术广泛应用于智能手机、电脑、安全系统等设备中，同时也在单片机中被广泛采用。
二、蓝牙技术在单片机中的应用蓝牙技术是一种短距离无线通信技术，能够实现设备之间的快速、稳定的数据传输。
在单片机中，通过蓝牙模块可以轻松实现与其他设备的无线通信。
以智能家居为例，我们可以使用单片机控制家中的灯光、空调等设备，并通过蓝牙与手机或电脑进行远程控制。
三、Wi-Fi技术在单片机中的应用Wi-Fi技术是一种广域无线局域网技术，通过无线接入点（如路由器）实现设备间的数据传输。
在单片机中，通过添加Wi-Fi模块或者使用支持Wi-Fi功能的单片机，可以实现远程控制和数据传输。
例如，我们可以通过单片机连接家用Wi-Fi网络，将温湿度传感器采集到的数据上传到云端，实现远程监控和数据分析。
四、RFID技术在单片机中的应用RFID技术是一种通过无线电波进行身份识别的技术，广泛应用于物流、供应链管理等领域。
在单片机中，通过添加RFID模块，可以实现对特定标签或卡片的读写操作。
这为单片机在仓库管理、智能门禁等场景下提供了便利。
五、红外线通信技术在单片机中的应用红外线通信技术利用红外线传输数据，广泛应用于遥控器、红外线传感器等设备中。
在单片机中，通过添加红外线接收模块，可以实现对红外线遥控信号的接收和解码。
这使得单片机可以与遥控器等红外线设备进行交互，灵活控制外部设备。
单片机与无线网络模块通信技术原理分析随着无线通信技术的不断发展，单片机和无线网络模块的通信已成为现代物联网系统中的重要组成部分。
本文主要对单片机与无线网络模块的通信技术原理进行分析和阐述。
一、无线网络模块的分类及工作原理无线网络模块是指能够在无线网络中进行通信的硬件模块。
根据使用的通信标准和频段的不同，无线网络模块可以分为蓝牙模块、Wi-Fi模块、LoRa模块等多种类型。
这些无线网络模块的工作原理有所不同，但通信技术原理大致相似。
以蓝牙模块为例，蓝牙技术是一种短距离无线通信技术，其工作频段在2.4GHz左右。
蓝牙模块通常由射频模块、基带处理器和外围电路组成。
射频模块负责将数字信号转换为无线信号，并在接收时将无线信号转换为数字信号；基带处理器则负责对数据进行处理和控制，并提供与单片机进行通信的接口。
通过蓝牙模块，单片机可以与其他蓝牙设备进行数据的传输和通信。
二、单片机与无线网络模块的通信方式单片机与无线网络模块之间可以通过多种通信方式进行通信，主要包括串口通信和SPI通信。
1. 串口通信串口通信是一种常见的单片机与外部模块进行通信的方式。
无线网络模块通常会提供串口接口，方便与单片机进行连接。
在串口通信中，单片机将要发送的数据通过串口发送给无线网络模块，无线网络模块接收到数据后进行相应的处理，并将处理后的数据发送给单片机。
在同一时刻，无线网络模块也可以将数据通过串口发送给单片机，单片机接收到数据后进行相应的处理。
2. SPI通信SPI（Serial Peripheral Interface）是一种同步串行通信接口，常用于单片机与外部存储器、传感器、无线网络模块等进行通信。
SPI通信需要使用到多根信号线，包括时钟线、数据输入线、数据输出线和片选线。
在SPI通信中，单片机通过控制时钟线、片选线和数据线与无线网络模块进行数据的传输和通信。
三、单片机与无线网络模块通信技术的应用案例单片机与无线网络模块通信技术广泛应用于各种物联网系统中，为物联网系统提供了无线数据传输的能力。
⼿机是怎样通过wifi模块和单⽚机通信的呢？⼿机通过Wifi模块和单⽚机通信的⽅式有直接连接通信、组成局域⽹、通过云服务器中转三种单⽚机⼀般是通过UART接⼝与Wifi模块连接，单⽚机可以给Wifi模块发送AT指令，让Wifi模块设置为AP Mode或者Stattion Mode。
⼿机直接Wifi模块直接通信⼿机和Wifi模块需要在⽐较近的距离，两者需要在通讯范围之内，就好⽐⼿机和Wifi连接⼀样。
单⽚机通过AT指令把Wifi模块设置为AP Mode，这样Wifi模块就好⽐⼀个热点，⼿机可以直接连接到Wifi模块。
这样⼿机就可以通过Wifi模块与单⽚机进⾏通讯了。
⼿机和Wifi模块通过路幅器组成局域⽹进⾏通讯⼿机和Wifi模需要连接到同⼀个路由器。
在同⼀个局域⽹内，就好⽐局域⽹内的两个电脑也是可以互相通讯的。
单⽚机通过AT指令把Wifi模块设置为Stattion Mode，并把⽆线路由器Wifi的SSID 和密码写⼊到Wifi模块。
⼿机也连接到相同的路由器Wifi。
这样两者就可以通过TCP/IP协议进⾏通讯了。
⼿机通过云服务器与Wifi模块通讯通过云服务器中转后，⼿机和Wifi模块就算“远隔千⾥”都可以进⾏通讯，当然两者都需要接⼊到互联⽹才⾏。
单⽚机通过AT指令把Wifi模块设置为Stattion Mode，并把在连接范围内的Wifi的SSID 和密码写⼊到Wifi模块，这样Wifi模块就可以连接到互联⽹了。
单⽚机还需要给Wifi模块发送指令，让Wifi模块连接到指定的云服务器。
当然⼿机也需要连接云服务器，通过云服务器，⼿机和Wifi模块就可以交互通讯了。
基于单片机Wifi无线通信方案
基于单片机的WiFi无线通信方案可以使用ESP8266或ESP32模块来实现。
ESP8266模块是一款低成本的WiFi芯片，具有高度集成的特点，支持STA（Station）、AP（Access Point）和STA+AP模式，并且可作为TCP/IP协议栈的从站与其他设备进行通信。
该模块的工作电压为3.3V，可以通过串口与单片机进行通信。
ESP32模块是ESP8266的升级版，具有更高的性能和更多的功能。
它集成了WiFi和蓝牙模块，支持蓝牙低功耗（BLE）功能。
ESP32模块也可以通过串口与单片机进行通信。
使用ESP8266或ESP32模块实现WiFi无线通信的步骤如下：
1. 连接硬件：将ESP8266或ESP32模块连接到单片机上，通常是通过串口连接。
2. 配置WiFi连接：通过代码配置WiFi连接参数，包括WiFi的SSID和密码等。
3. 建立和管理网络连接：使用模块的API函数来建立与WiFi路由器的连接，并且可以通过TCP或UDP协议与其
他设备进行数据传输。
4. 发送和接收数据：使用模块的API函数，可以向其他设
备发送数据包，并接收其他设备发送的数据包。
5. 处理数据：在单片机上对接收到的数据进行解析和处理，根据需要进行相应的处理操作。
通过上述步骤，可以实现基于单片机的WiFi无线通信方案。
具体的实现细节和代码可以根据具体的单片机和WiFi模块型号进行调整和修改。
南京工业大学计算机科学与技术学院Project3课程设计2014-2015学年第二学期班级：浦电子1203组员姓名：组员学号：指导老师：武晓光，胡方强，包亚萍袁建华，毛钱萍2015年7月8日目录第一章阶段任务第二章基于WIFI模块的无线数据传输的原理1.1 时钟模块1.2 最小单片机系统的原理1.3 温度传感器DS18B201.4 串口1.5 WIFI模块第三章基于WIFI模块的无线数据传输的实现2.1 WIFI模块设置2.2 串口部分设置2.3 调试与运行过程第四章程序与框图第五章小结第一章阶段任务：第一阶段（1天）1、了解课程所给的WIFI模块，并详细研读其说明书2、复习单片机知识（2天）1、了解温湿度传感器模块，并设计其硬件模块2、了解lcd1602显示模块，并设计其硬件模块（2天）1、设计整合电路：5v转3.3v电路2、串口通讯电路第二阶段（4天）1、链接并完成整体电路图的设计，并检查2、焊接电路并调试。
第三阶段（3天）1、根据设计的硬件模块设计程序（1）：温湿度传感器模块（2）：串口通讯模块（3）：WIFI传输与接收模块（4）：显示电路模块（3天）2、将设计好的模块程序烧录到单片机内，调试第四阶段：2天（2天）写报告第二章基于WIFI模块的无线数据传输的原理１．１时钟DS1302模块：电路原理图：DS1302与单片机的连接也仅需要3条线：CE引脚、SCLK串行时钟引脚、I/O 串行数据引脚，Vcc2为备用电源，外接32.768kHz晶振，为芯片提供计时脉冲。
读写时序说明：DS1302是SPI总线驱动方式。
它不仅要向寄存器写入控制字，还需要读取相应寄存器的数据。
控制字总是从最低位开始输出。
在控制字指令输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从最低位（0位）开始。
同样，在紧跟8位的控制字指令后的下一个SCLK脉冲的下降沿，读出DS1302的数据，读出的数据也是从最低位到最高位。
数据读写时序如图１．２单片机最小系统的原理：说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.１．３温度传感器DS18B20的原理（连接到单片机最小系统，并将温度发送给WIFI模块)：3.1.1 DS18B20性能特点(1) 独特的单线接口方式，只需一个接口引脚即可通信；(2) 每一个DS18B20都有一个唯一的64位ROM 序列码； (3) 在使用中不需要任何外围元件；(4) 可用数据线供电，电压范围:+3.0V-+5.5 V ；(5) 测温范围:-55℃ -+125℃，在-10℃-+85℃范围内精度为+0.5℃，分辨率为0.0625℃； (6) 通过编程可实现9-12位的数字读数方式。
温度转换成12位数字信号所需时间最长为750ms ，而在9位分辩模式工作时仅需93.75ms ； (7) 用户可自设定非易失性的报警上下限值；(8) 告警搜索命令可识别和定位那些超过报警限值的DS18B20； (9) 多个DS18B20可以并联在惟一的三线上，实现多点测温； (10)电源极性接反时，DS18B20不会因发热而烧毁，但不能正常工作； 3.1.2 DS18B20内部存储器及温度数据格式对于DS18B20内部存储器结构（如图3.1），它包括一个暂存RAM 和一个非易失性电可擦除EERAM,后者存放报警上下限TH 、TL 。
当改变TH 、T L 中的值时，数据首先被写进暂存器的第二、三字节中，主机可再读出其中内容进行验证。
如果正确，当主机发送复制暂存器命令，暂存器的第二、三字节将被复制到TH 、TL 中，这样处理有利于确保该数据在单总线上传输的完整性[7]。
暂存器结构 EERAM 结构图3.1 DS18B20结构框图温度低字节 （BYTE0） 温度高字节 （BYTE1） 上限报警温度TH （BYTE2） 下限报警温度TL （BYTE3） 结构寄存器 （BYTE4） 保留 （BYTE5） 保留 （BYTE6） 保留 （BYTE7） CRC （ BYTE8）THTL结构寄存器暂存存储器作用是在单线通信时确保数据的完整性，它由8字节组成，头两个字节表示测得的温度读数。
以12位转化为例说明温度高低字节存放形式（温度的存储形式如表3.1）及计算：12位转化后得到的12位数据，存储在18B20的两个高低8位的RAM中，二进制中的前面5位是符号位。
如果测得的温度大于0，这5位为0，只要将测到的数值乘于0.0625即可得到实际温度；如果温度小于0，这5位为1，测到的数值需要取反加1，再乘于0.0625才能得到实际温度[8]。
表3.1 温度的存储形式高8位S S S S S 262524低8位232221202-12-22-32-4S=1时表示温度为负，S=0时表示温度为正，其余低位以二进制补码形式表示，最低位为1时表示0.0625℃。
温度/数字对应关系如表3.2所示。
表3.2 DS18B20温度/数字对应关系表温度（℃）输出的二进制码对应的十六进制码+125 0000 0111 1101 0000 07D0H+85 0000 0101 0101 0000 0550H+25.0625 0000 0001 1001 0001 0191H+10.125 0000 0000 1010 0010 00A2H+0.5 0000 0000 0000 1000 0008H0 0000 0000 0000 0000 0000H-0.5 1111 1111 1111 1000 FFF8H-10.125 1111 1111 0110 1110 FF5EH-25.0625 1111 1110 0110 1111 FF6FH-55 1111 1100 1001 0000 FC90HDS18B20有六条控制命令，如表3.3所示：表3.3 控制命令指令约定代码操作说明温度转换44H 启动DS18B20进行温度转换读暂存器BEH 读暂存器9个字节内容写暂存器4EH 将数据写入暂存器的TH、TL字节复制暂存器48H 把暂存器的TH、TL字节写到E2RAM中重新调E2RAM B8H 把E2RAM中的TH、TL字节写到暂存器TH、TL字节读电源供电方式B4H 启动DS18B20发送电源供电方式的信号给主CPU3.1.3 DS18B20操作命令及时序特性DS18B20对读写的数据位有着严格的时序要求，它是在一根I/O线上读写数据的。
同时，DS18B20为了保证各位数据传输的正确性和完整性，它有着严格的通信协议。
DS18B20每一步操作都要遵循严格的工作时序和通信协议，如主机控制DS18B20完成温度转换这一过程，根据DS18B20的通讯协议，须经三个步骤：每一次读写之前都要对DS18B20进行复位，复位成功后发送一条ROM指令，最后发送RAM指令，这样才能对DS18B20进行预定的操作。
该协议定义了几种信号的时序：初始化时序、读时序、写时序。
所有时序都是将主机作为主设备，单总线器件作为从设备。
而每一次命令和数据的传输都是从主机主动启动写时序开始的，如果要单总线器件送回数据，在进行写命令后，主机需启动读时序完成数据的接收。
另外，数据和命令的传输都是低位在先[9]。
（1）DS18B20的复位时序主机控制DS18B20完成任何操作之前必须先初始化，即主机发一复位脉冲（最短为480µs的低电平），接着主机释放总线进入接收状态，DS18B20在检测到I/0引脚上的上升沿之后，等待15~60µs，然后发出存在脉冲(60~240)µs的低电平。
如图3.2所示。
（2）DS18B20的读时序DS18B20的读时序分为读0时序和读1时序两个过程。
DS18B20的读时序是从主机把单总线拉低后，在15秒之内就得释放单总线，从而让DS18B20把数据传输到单总线上。
DS18B20完成一个读时序的过程，至少需要60µs。
如图3.3所示。
图3.2 DS18B20的复位时序图3.3 DS18B20的读时序（3）DS18B20的写时序DS18B20的写时序同读时序一样，仍然分为写0时序和写1时序两个过程。
DS18B20写0时序和写1时序的要求不同，当要写0时序时，单总线要被拉低至少60µs，保证DS18B20能够在15µs到45µs之间能正确地采样I/O总线上的“0”电平，当要写1时序时，单总线被拉低之后，在15µs之内就得释放单总线。
如图3.4所示。
图3.4 DS18B20的写时序由DS18B20的通讯协议得知，主机控制DS18B20完成温度转换的过程必须经过三个步骤：每一次读写之前都要对DS18B20进行复位，复位成功后发送一条ROM指令，最后发送RAM指令，从而对DS18B20进行预定的操作。
复位要求主CPU将数据线下拉500µs，然后释放，DS18B20收到信号后等待16～60µs左右，然后发出60～240µs的存在低脉冲，主CPU收到此信号表示复位成功。
１．４串口部分（让WIFI与电脑，单片机进行通讯）串口原理图：80C51串行口的结构图：≥1SBUF发送控制器接收控制器移位寄存器控制门TIRIATXDRXD去串口中断SMOD1TH1TL1÷2÷16SBUFT1溢出率80C51串行口的工作方式：方式1方式1是10位数据的异步通信口。
TXD为数据发送引脚，RXD为数据接收引脚，传送一帧数据的格式如图所示。
其中1位起始位，8位数据位，1位停止位。
停止位数据位8位起始位LSB MSB空闲空闲D0D71帧共10位1、方式1输出D0 D1 D2 D3 D4 D5 D6 D7写入SBUF停止位TXDTI（中断标志）起始方式1输入D0 D1 D2 D3 D4 D5 D6 D7停止位RXDRI（中断标志）起始位采样脉冲用软件置REN为1时，接收器以所选择波特率的16倍速率采样RXD引脚电平，检测到RXD 引脚输入电平发生负跳变时，则说明起始位有效，将其移入输入移位寄存器，并开始接收这一帧信息的其余位。
