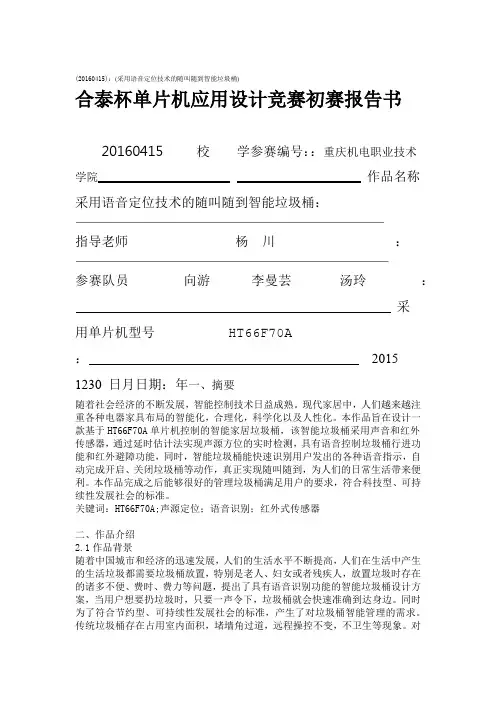

合泰杯单片机应用设计竞赛初赛报告书参赛编号：20160415 学校：重庆机电职业技术学院作品名称：采用语音定位技术的随叫随到智能垃圾桶指导老师：_____________________ 杨川 _____________________参赛队员：_________ 向游李曼芸汤玲_______采用单片机型号：HT66F70A_______________________日期：2015年12月30日一、摘要随着社会经济的不断发展，智能控制技术日益成熟。
现代家居中，人们越来越注重各种电器家具布局的智能化，合理化，科学化以及人性化。
本作品旨在设计一款基于HT66F70A单片机控制的智能家居垃圾桶，该智能垃圾桶采用声音和红外传感器，通过延时估计法实现声源方位的实时检测，具有语音控制垃圾桶行进功能和红外避障功能，同时，智能垃圾桶能快速识别用户发出的各种语音指示，自动完成开启、关闭垃圾桶等动作，真正实现随叫随到，为人们的日常生活带来便利。
本作品完成之后能够很好的管理垃圾桶满足用户的要求，符合科技型、可持续性发展社会的标准。
关键词：HT66F70A声源定位；语音识别；红外式传感器二、作品介绍2.1作品背景随着中国城市和经济的迅速发展，人们的生活水平不断提高，人们在生活中产生的生活垃圾都需要垃圾桶放置，特别是老人、妇女或者残疾人，放置垃圾时存在的诸多不便、费时、费力等问题，提出了具有语音识别功能的智能垃圾桶设计方案，当用户想要扔垃圾时，只要一声令下，垃圾桶就会快速准确到达身边。
同时为了符合节约型、可持续性发展社会的标准，产生了对垃圾桶智能管理的需求。
传统垃圾桶存在占用室内面积，堵墙角过道，远程操控不变，不卫生等现象。
对于占用面积问题和不便捷问题，都是可以通过智能管理来完美解决的。
2.2创作目的为了在满足用户前提下最大限度的省时省力，解决垃圾桶使用便捷的问题，我们设计了一个语音识别系统，来控制垃圾桶的工作状态。
生活中人们都需到一定的垃圾桶放置处扔垃圾，而且考虑到老人、孕妇或者有残疾的病人，所存在的不便、费时、费劲等问题日益突出。
针对此问题，本系统提出了具有“随叫随到”功能的垃圾桶的设计方案，即当用户想要扔垃圾的时候，只要一声令下，垃圾桶就会快准确无误地来到身边。
并且设计出了一套基于HT66F70A控制的具有语音识别技术的声控智能垃圾桶，实现了对其“随叫随到”的控制。
三、作品功能与实用性设计的作品系统结构包括垃圾桶车体机械结构、硬件控制电路和软件设计三部分。
其中车体机械结构为一部带万向轮的两轮驱动车体，能按照在不同地点处用户发出的声音指令，自动行驶到用户所在地。
本设计通过语音识别模块识别出用户的呼叫命令，同时通过声源定位模块判断用户所处位置，再通过HT66F70A产生驱动电机的PWM信号，利用电机驱动模块驱动垃圾桶向声源方向行驶，并在行进过程中，利用避障模块自行避开障碍物。
同时，该设计还支持用户对打开垃圾桶盖、关闭垃圾桶盖等语音控制。
该设计将智能、便利、个性化融合在一起，为新时代的家居生活和高效率的办公带来方便、快捷和可靠。
四、设计原理4.1作品工作原理本系统采用盛群提供的高性能、低功耗的处理器HT66F70A芯片为核心控制器。
系统包括电源模块、HT66F70A最小系统、声源定位模块、语音识别模块、避障模块和电机驱动模块。
各个模块功能阐述如下：声音采集：由拾音器声音传感器采集声音，通过两级放大电路对语音信号进行放大。
语音识别：Philips公司UDA1341TS专用的语音处理芯片，能对语音实现放大、滤波、采样、A/D或D/A转换及进行数字语音处理功能。
电机驱动：由HT66F70A产生PWM控制信号驱动电机工作。
避障：以红外式传感器探测障碍距离并采用漫反射式光电开关进行避障。
通过对采集的声音加以数字语音处理，将输人的语音信号经过音频数字信号编译码 器UDA134仃S 处理后，与保存在Flash 中的参考样本进行对比，找出最佳的声音识别 效果，然后由调用函数控制 HT66F70A 的I /0 口，指挥垃圾桶的运动。
电机的驱动电路则采用H 桥驱动电路，控制4个桥臂的导通与关断控制电机的运行状态， 使之正转反 转或者停转，进而控制垃圾桶的行驶。
根据红外探测器发射头发出的光束，被障碍物反 射，接收头据此做出判断是否有障碍物。
HT66F70A 根据接收头电平的高低做出相应控制，避免小车碰到障碍物。
最最 最最 最 最图1系统整体框图4.2声源定位算法针对声源定位，系统采用基于传声器阵列时延估计法来估测用户发声的方向。
基于 时延估计的声源定位算法分为两个部分：(1)时延估计，即计算声源到两两传声器之间 的时间差。
⑵ 方位估计，即根据时延和传声器阵列的几何位置估计出声源的位置，其 中时延估计的精度是关系到声源定位精确与否的关键因素。
(1)时延估计时延估计采用广义互相关法。
假设两传声器 m1和m2间距为d ,在没有混响的情况下，两传声器接受到的信号x 1 t 和x 2 t ：其中，St 为声源信号；：'1、- 2是声波从声源到传感器的传播衰减系数；•是声 源传播到h - 曰曰曰曰 最最最最 —曰曰曰曰曰曰 最最最最最最 曰曰曰曰曰 最最最最最__________ 1曰曰曰曰曰曰 最最最最最最 J 曰曰 最最X 1 t 二 a 1S t mt(1)两个传感器所需延迟时间，即到达时延。
n i t、n2 t为环境噪声。
这时，到达时延（TDOA可以采用传统的互相关法进行估计，这时互相关方程为RX1X2 =「12 • ■ G xix2 • ■ e j d，0=x2 • ■.（3）其中G xix2 •■二EX xl「［是传声器1、2拾取信号的互相关谱'；是权函数；^x2「°F「Gx^「是广义互相关谱，这样到达时延为根据上式选取不同的权函数‘12「就可得到到达时延的不同算法，它的选取可根据实际的声学环境选择相应的准则，使得R x1x2有个比较尖锐的峰值，得到最好的估计效果Rx^ •。
的峰值处即为两传声器间的时延。
但在实际应用中，权函数的选取是一个难点。
目前用得较多的是基于互功率谱相位加权（CSP）法，其中加权函数选为幻2""^®L这种方法通过对信号互功率谱的归一化，去除了信号的幅度信息，只保留了信号的相位特性，对于噪声和混响都有一定的抑制效果。
（2）方位估计采用几何定位法，利用角度距离估计方位。
利用两个拾音器摆成如图2所示，利用拾音器1和2接收到得时间差就可以检测出声源偏离主轴的角度9 o由图2可得.AC)-:-arcsin - AB ⑷AC = ( t A —t B ) V 声音(5)由于AB距离和V声音已知，时延(t A 一t B)可由式(1)〜式⑶ 算出，再由式⑷ 和式(5)可求得声源偏移正方向的角度9，则可控制电机转动使垃圾桶向用户方位旋转并前进。
4.3特定语音识别算法针对特定语音的识别，采用动态时间规整(DTW)的算法，是一种把时间规整和距离测度的计算结合起来非线性规整技术，多用于孤立词的语音识别。
首先应滤掉输入语音信号的噪音并进行预加重处理，提升高频分量，然后线性预测系数等方法进行频谱分析，找出语音的特征参数作为未知模式，与预先存储的标准模式进行比较，当输入的未知模式与标准模式的特征一致时，HT66F70A便识别输入的语音信号并输出结果。
五、实作设计结构5.1硬件部分系统硬件电路总体结构框图如图3所示，包括电源模块、HT66F70A最小系统、声源定位模块、语音识别模块、避障模块和电机驱动模块。
图3:系统总体结构框图5.1.1声源定位模块声源定位模块主要包括拾音器构成的麦克风阵列和信号处理单元。
系统中麦克风阵列选用2个拾音器来实现，其监听范围为20〜30m2由于拾音器所拾取的声音信号太小，易受环境噪声影响，因此有必要对声音信号进行预处理，通过信号调理单元的处理，使其能够满足系统要求。
为了能够将拾音器输出的微弱电信号有效放大，系统采取两级放大电路。
由于A/D模块不能采集负电压信号，因此需要对放大后的电信号进行偏置，使其不出现负电压，便于HT66F70A采样，使其输出的误差更小。
5.1.2语音识别模块设计采用Philips公司UDA1341T专用的语音处理芯片，能对语音实现放大、滤波、采样、A/D或D/A转换及进行数字语音处理功能，并且支持IIS总线数据格式，与HT66F70A 内置IIS总线接口配合使用。
HT66F70A芯片上内置的IIS接口不但能够读取IIS总线上的数据，为FIFO数据提供DMA勺传输模式，而且可以同时传输和接收数据。
UDA1341TS 对所采集的语音信号进行采集和编码，由DTV模型算法进行模板训练，并将训练结果存储在Flash中以便于在语音信号识别阶段读取模板。
在语音信号识别阶段，将输人的语音信号经过音频数字信号编译码器UDA1341T处理后，通知HT66F70A与保存在Flash 中的参考样本进行对比，找出最佳的声音识别效果，然后由调用函数控制HT66F70A的I/O 口，指挥垃圾桶的运动。
5.1.3电机驱动模块电机驱动模块根据HT66F70AS制器输出的控制信号驱动电机的运行。
由HT66F70A 产生两路PWM波，通过L298N电机驱动芯片控制两个直流电机，分别驱动左轮和右轮。
直走时两路PWM波频率相位相同，当需要转弯时，改变PW波控制相应的电机反转，另一电机正转。
两边形成差速即可实现转弯。
调整反转的的时间，可以控制转弯的大小和快慢，改变PWM 波的占空比可以控制小车的速度.O3D--=■OTP-图4:电机驱动模块电路图5.1.4避障模块避障电路采用漫反射式光电开关进行避障。
光电开关是集发射头和接收头于一体的检测开关，其工作原理是根据发射头发出的光束，被障碍物反射，接收头据此做出判断是否有障碍物。
当有光线反射回来时，输出低电平；当没有光线反射回来时，输出高电平。
HT66F70A艮据接收头电平的高低做出相应控制，避免小车碰到障碍物，由于接收管输出TTL电平，有利于HT66F70A寸信号的处理。
障碍检测模块作为对外部障碍信息的采集窗口，将行进过程中障碍信息检测出来，并传递给HT66F70A空制器进行处理。
图5:避障模块电路图5.1.5 HT66F70A 最小系统以盛群公司的HT66F70A微处理器为核心控制器，其主要作用：接收和处理收到的各种传感器信号，并通过决策后输出合适的控制信号。
利用HT66F70A丰富的片上外设可以方便地采集和处理各种传感器的信号，实时控制垃圾桶的运动，同时完成与语音芯片UDA134仃之间的通信。
5.2软件部分5.2.1系统整体软件设计系统软件主要包括：数据采集模块、通讯模块、特定声源定位算法模块和避障软件模块。
