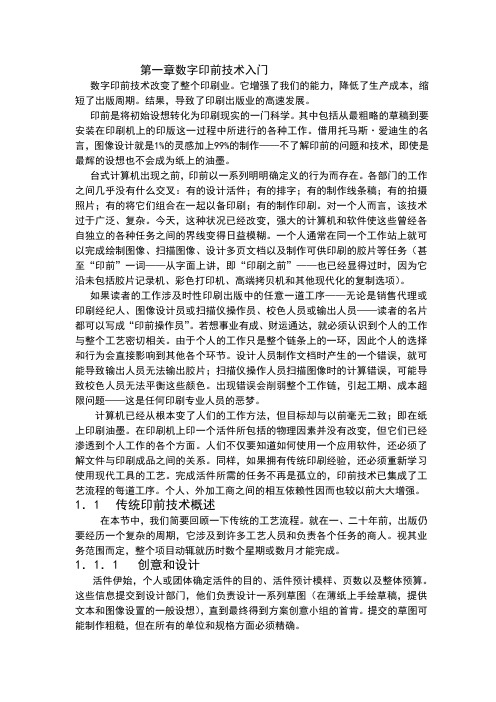

第一章数字印前技术入门数字印前技术改变了整个印刷业。
它增强了我们的能力,降低了生产成本,缩短了出版周期。
结果,导致了印刷出版业的高速发展。
印前是将初始设想转化为印刷现实的一门科学。
其中包括从最粗略的草稿到要安装在印刷机上的印版这一过程中所进行的各种工作。
借用托马斯·爱迪生的名言,图像设计就是1%的灵感加上99%的制作——不了解印前的问题和技术,即使是最辉的设想也不会成为纸上的油墨。
台式计算机出现之前,印前以一系列明明确定义的行为而存在。
各部门的工作之间几乎没有什么交叉:有的设计活件;有的排字;有的制作线条稿;有的拍摄照片;有的将它们组合在一起以备印刷;有的制作印刷。
对一个人而言,该技术过于广泛、复杂。
今天,这种状况已经改变,强大的计算机和软件使这些曾经各自独立的各种任务之间的界线变得日益模糊。
一个人通常在同一个工作站上就可以完成绘制图像、扫描图像、设计多页文档以及制作可供印刷的胶片等任务(甚至“印前”一词——从字面上讲,即“印刷之前”——也已经显得过时,因为它沿未包括胶片记录机、彩色打印机、高端拷贝机和其他现代化的复制选项)。
如果读者的工作涉及时性印刷出版中的任意一道工序——无论是销售代理或印刷经纪人、图像设计员或扫描仪操作员、校色人员或输出人员——读者的名片都可以写成“印前操作员”。
若想事业有成、财运通达,就必须认识到个人的工作与整个工艺密切相关。
由于个人的工作只是整个链条上的一环,因此个人的选择和行为会直接影响到其他各个环节。
设计人员制作文档时产生的一个错误,就可能导致输出人员无法输出胶片;扫描仪操作人员扫描图像时的计算错误,可能导致校色人员无法平衡这些颜色。
出现错误会削弱整个工作链,引起工期、成本超限问题——这是任何印刷专业人员的恶梦。
计算机已经从根本变了人们的工作方法,但目标却与以前毫无二致;即在纸上印刷油墨。
在印刷机上印一个活件所包括的物理因素并没有改变,但它们已经渗透到个人工作的各个方面。

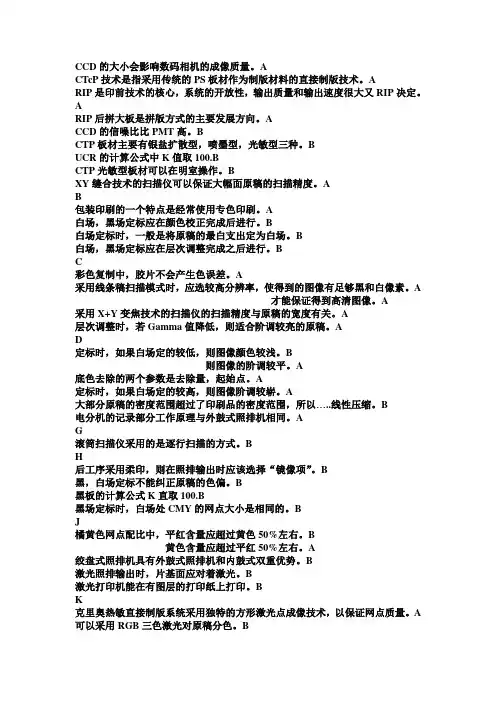

CCD的大小会影响数码相机的成像质量。
ACTcP技术是指采用传统的PS板材作为制版材料的直接制版技术。
ARIP是印前技术的核心,系统的开放性,输出质量和输出速度很大又RIP决定。
ARIP后拼大板是拼版方式的主要发展方向。
ACCD的信噪比比PMT高。
BCTP板材主要有银盐扩散型,喷墨型,光敏型三种。
BUCR的计算公式中K值取100.BCTP光敏型板材可以在明室操作。
BXY缝合技术的扫描仪可以保证大幅面原稿的扫描精度。
AB包装印刷的一个特点是经常使用专色印刷。
A白场,黑场定标应在颜色校正完成后进行。
B白场定标时,一般是将原稿的最白支出定为白场。
B白场,黑场定标应在层次调整完成之后进行。
BC彩色复制中,胶片不会产生色误差。
A采用线条稿扫描模式时,应选较高分辨率,使得到的图像有足够黑和白像素。
A才能保证得到高清图像。
A采用X+Y变焦技术的扫描仪的扫描精度与原稿的宽度有关。
A层次调整时,若Gamma值降低,则适合阶调较亮的原稿。
AD定标时,如果白场定的较低,则图像颜色较浅。
B则图像的阶调较平。
A底色去除的两个参数是去除量,起始点。
A定标时,如果白场定的较高,则图像阶调较崭。
A大部分原稿的密度范围超过了印刷品的密度范围,所以…..线性压缩。
B电分机的记录部分工作原理与外鼓式照排机相同。
AG滚筒扫描仪采用的是逐行扫描的方式。
BH后工序采用柔印,则在照排输出时应该选择“镜像项”。
B黑,白场定标不能纠正原稿的色偏。
B黑板的计算公式K直取100.B黑场定标时,白场处CMY的网点大小是相同的。
BJ橘黄色网点配比中,平红含量应超过黄色50%左右。
B黄色含量应超过平红50%左右。
A绞盘式照排机具有外鼓式照排机和内鼓式双重优势。
B激光照排输出时,片基面应对着激光。
B激光打印机能在有图层的打印纸上打印。
BK克里奥热敏直接制版系统采用独特的方形激光点成像技术,以保证网点质量。
A 可以采用RGB三色激光对原稿分色。
BL连续喷墨印刷设备所使用的墨水能导电,以便偏转电场控制飞行方向。

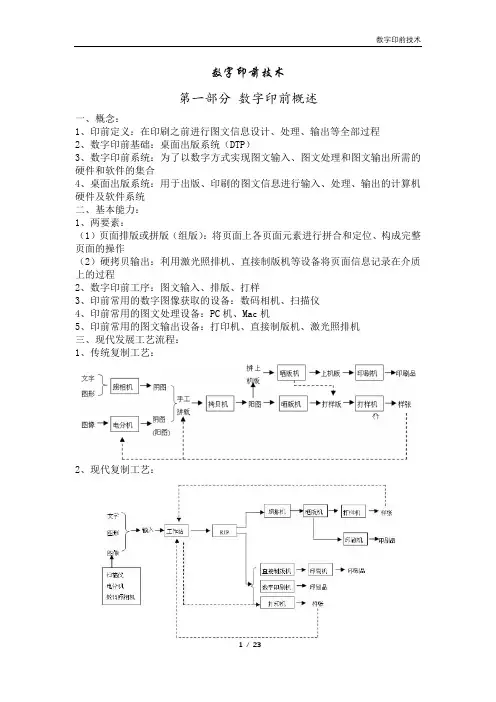

数字印前技术第一部分数字印前概述一、概念:1、印前定义:在印刷之前进行图文信息设计、处理、输出等全部过程2、数字印前基础:桌面出版系统(DTP)3、数字印前系统:为了以数字方式实现图文输入、图文处理和图文输出所需的硬件和软件的集合4、桌面出版系统:用于出版、印刷的图文信息进行输入、处理、输出的计算机硬件及软件系统二、基本能力:1、两要素:(1)页面排版或拼版(组版):将页面上各页面元素进行拼合和定位、构成完整页面的操作(2)硬拷贝输出:利用激光照排机、直接制版机等设备将页面信息记录在介质上的过程2、数字印前工序:图文输入、排版、打样3、印前常用的数字图像获取的设备:数码相机、扫描仪4、印前常用的图文处理设备:PC机、Mac机5、印前常用的图文输出设备:打印机、直接制版机、激光照排机三、现代发展工艺流程:1、传统复制工艺:2、现代复制工艺:四、特点:1、图像处理方法更灵活,可以满足客户的创意要求2、可以实现图文合一处理3、整个系统呈开放性、资源可以共享4、整个复制工艺中可变因素少、使印品质量有可靠的保障5、工序相对简单、工作效率高、出版周期显著缩短6、原材料的使用少、对仓储空间的要求降低7、利于环保、节省贵重金属8、人员培训相对容易9、图文信息可以实现远程传送10、直观效果好11、任何一个工序出现了问题,都会影响最终印刷质量第二部分印刷图像复制基础一、网点:1、定义:将原稿丰富的色彩和层次正确转移到承印物上的基本元素2、网目调:将连续变化的图像变成不连续、由油墨小网点组成的头像,通过改变小网点在纸张上的覆盖面积比例来改变油墨的浓度或图像的明度(1)特点:1)单位面积内网点面积越大,油墨在纸张上的覆盖比例就越大,产生的颜色就越深2)单位面积内网点面积越小,油墨在纸张上的覆盖比例就越小,产生的颜色就越浅(2)印刷行业通常用油墨的百分比来表示图像颜色的深浅3、扫描印刷品原稿时必须去网4、图像加网与图形加网:(1)要求不同(2)采用图像加网方式,图形、文字的边缘不光洁5、作用:(1)网点的大小能调节油墨量(2)网点在印刷效果上能组色(3)网点能冲淡墨色4、网点大小:(1)网点的绝对面积:网点绝对面积=(网线数的倒数)2注:①一般指的是调频网点②网线数越大,单位面积内所容纳的网点数越多,网点的绝对面积越小(2)网点的相对面积:单位面积内接受油墨的面积所占的百分比注:①一般指的是调幅网点②传统上以成数表示6、网点形状:(1)定义:油墨点印在纸张上的形状(2)形状:方形网点、圆形网点、链条形网点(菱形网点)等(3)网点扩大:网点形状不同,相同面积的网点的周长不同,扩大量不同(与网点周长成正比),会对阶调的再现造成不同的影响注:①方形网点扩大50%时,扩大量最大②圆形网点扩大78.5%时,扩大量最大7、网点角度:(1)定义:网点排列线和水平线间的夹角(一般逆时针方向测得的角度)(2)龟纹(莫尔条纹):两种或两种以上不同角度的网点套印在一起产生的叠印注:①提高加网线数可使莫尔条纹细小②调幅加网不可避免,调频加网可避免(3)常用网点角度:0°(90°)、15°、45°、75°注:①45°的网点角度最舒服、最美观,是最佳的网点角度②15°和75°的网点角度不稳定、不呆板③0°(90°)的网点角度稳定、太呆板,视觉效果最差(4)四色版的网点角度:8、加网技术:(1)调频加网(2)调幅加网:加网角度、加网线数、网点形状(3)混合加网9、加网线数:(1)网线数定义:单位长度内的网点数量,单位:lpc(线/厘米)或lpi(线/英寸)(2)特点:网线数的多少决定了网点的密集程度1)网线数越高,网点越密集(网点越小),印刷品越细腻2)网线数越低,网点越大,印刷品越粗糙(3)常用加网线数:80lpi、100lpi、120lpi、133lpi、150lpi、175lpi、200lpi、300lpi等(4)各种纸的加网线数:1)铜版纸(高级压光白纸板):175lpi—300lpi2)胶版纸:120lpi—150lpi3)新闻纸:80lpi—133lpi(5)考虑因素:1)视距远近:a.视距近,网线数多(细)b.视距远,网线数少(粗)2)客户要求:a.要求印刷品质量高,油墨、纸张好,网点增大,网线数可多(细)b.要求印刷品质量低,油墨、纸张较普通,网点增大,网线数要少(粗)3)印刷工艺:a.胶印、凹印的网点增大较少,网线数可多(细)b.柔版印刷、丝网印刷的网点增大较大,网线数要少(粗)10、前、后端加网:(1)前端加网:在图像处理软件中设定加网参数注:可满足不同的加网要求(2)后端加网:输出时进行加网参数设定注:保证一个版面上所以加网元素均相同二、数字加网:1、记录栅格:图像输出设备在记录网点时按一定的规则把记录平面划分的一个个的小方格而形成的集合注:①传统加网无需记录栅格②在一次加网输出时记录平面上的记录栅格数大小相同2、设备像素:记录设备的曝光点注:每一个在记录栅格中的小方块(设备像素)都是相同的3、网目调单元(网点单位面积):一个用于包含网点的区域,只有100%面积率的网点(实地)才会与网目调单元一样大注:①绝网:0%面积率的网点②在一定条件下,网目调单元中小方格的多少决定了网点轮廓形状接近理想形状的程度,小方格越多,越接近理想的形状4、加网线数(频率):(1)意义:反映了两个相邻网点的中心距离的长短 (2)特点:1)网线数高,中心距离近,网目调单元小,网点绝对面积小 2)网线数少,中心距离远,网目调单元大,网点绝对面积大注:一般情况下,数字图像的每一个像素均应该输出到记录介质上,即加网线数等于数字图像的分辨率,也可以说一个像素对应一个网点 5、加网质量因子(q ):(1)定义:图像分辨率与加网线数之比(dpi/lpi ),一般q=1.5或2(2)常用角度:满足输出一个网点需要一个像素,需要提高图像的分辨率,大约1.414(2)倍,取整1.5倍1)0°:一个网点要1.5(1.5×cos0°)个像素 2)45°:一个网点要1(1.5×cos45°)个像素 3)15°:一个网点要1.45(1.5×cos15°)个像素 (3)公式:图像分辨力=q×加网线数6、记录分辨率:输出设备的记录精度,以逐点扫描方式的图像输出设备可以在单位长度上扫描曝光的光点数,通常以dpi 表示7、输出设备的分辨率与扫描仪的分辨率: (1)扫描仪的每一个点可用于产生一个像素(代表原稿某一小区域的平均亮度) (2)激光照排机的点是激光的曝光点,一个激光点一般远小于数字图像的一个像素所代表的物理尺寸 (3)两者区别: 1)点的大小不同2)像素点有两岸不同,曝光点亮暗一样 8、最小网点直径:(1)意义:输出设备的记录分辨率制约着网点记录点阵的精细程度 (2)公式:最小网点直径=)dpi 输出设备记录分辨率(1注:理论上输出设备记录分辨率的倒数(扫描仪记录光点的直径)=加网图像的最小网点直径9、记录分辨率与半色调单元的关系:(1)记录分辨率高并不意味着网点一定很精细,因为网点的精细程度与网目调单元包含的记录栅格数有关(2)一般输出设备的记录分辨率分为有限的几档,而记录栅格数可任意指定 (3)加网线数与记录分辨率、网目调单元包含的记录栅格数有关系 (4)网点的绝对尺寸和记录栅格的大小有关 10、网目调单元中的记录栅格数:(1)网目调单元点阵中包含的小方块(记录栅格)数由输出设备的记录分辨率和加网线数决定(2)公式:记录栅格数(n )=2))lpi 加网线数()dpi 记录分辨率(((3)网目调层次数(灰度等级):记录栅格数+1(n+1)1(4)网点的相对大小(最小网点面积率):灰度等级11、有理正切加网:(1)定义:加网角度的正切为有理数的加网模式(2)加网角度为0°、45°:每一个网目调单元的四个角点能够做到与记录栅格的角点准确重合(左下图)(3)加网角度为15°:网目调单元的角点中只有一个角点与记录栅格的角点重合,其他三个不重合(右上图)(4)特点:1)每一个半色调单元的角点必须准确地与输出设备记录栅格的交点重合2)每一个半色调单元的大小和形状均相同,可以将具有相同面积率和形状的网点在输出设备的记录平面上重复复制3)加网角度的正切值为有理数,有利于数字网点在输出设备的记录平面上快速生成(5)各色版加网线数比:1)当加网角度为0°时,每一记录单元的平均网目调单元数为92)当加网角度为 18.4°(代替15°和75°)时,每一记录单元的平均网目调单元数为103)当加网角度为45°时,每一记录单元的平均网目调单元数为8(6)存在问题:1)为满足半色调单元角点与输出设备记录栅格角点重合,用18.4°代替15°,绝对误差3.4°,且可能会出现龟纹2)实际加网线数与指定加网线数有偏离(黄版除外)3)供选用的加网线数和角度只有有限的组合4)易出现玫瑰斑,降低对图像的表现能力和细节分辨力(7)玫瑰斑:1)产生条件:印刷图像中的黑、青、品三块强色版的夹角为30°2)类型:空心玫瑰斑、实心玫瑰斑、中心玫瑰斑12、超细胞结构加网:(1)定义:在输出设备有限的记录分辨率范围内通过采用超大型细胞,并在每个细胞内设置多个网点生长点的方法,解决精密逼近15°角和记录分辨率间的矛盾,使得桌面制版技术能够达到甚至超过传统四色分色工艺能获得的效果(2)基础:有理正切加网(3)要求:网目调单元包含更多的记录栅格,近似程度越高,记录栅格越多,输出设备有极高的记录分辨率(4)超细胞网点生长方式:多个中心点开始(多个网点生长点)(5)超细胞的四个角点能与记录栅格的角点重合,但网目调单元不能(6)比较:1)超细胞结构加网的加网角度与传统加网角度相同(1)二值化命令设定好加网参数后,显示器能显示陈出加网效果(2)打印命令设定好加网参数后,显示器不能显示陈出加网效果14、复制品复制大小:(1)等大复制:记录分辨率(dpi)=2×加网线数(lpi)(2)放大n倍复制:记录分辨率(dpi)=2n×加网线数(lpi)三、彩色复制基础理论:1、图像层次复制:(1)原稿的标准复制曲线:1)层次传递规律:原稿与印刷品的理想层次(A )与现实层次(C )曲线对比: a.原稿密度范围要压缩 b.原稿层次欠佳注:用RGB 滤色片对彩色原稿分色得到CMY 色版2)复制工艺过程对层次传递的非线性影响:晒版、打样或印刷工序都会影响 注:晒制PS 版网点会缩小 3)复制类型:a.理想复制:原稿与印刷品的光学密度比为1:1的复制b.标准复制:原稿与复制品的明度比为常数的复制,公式:RminRmax OminOmax Rmin R Omin O V -V V -V V -V V -Vc.循环法标准复制曲线制定图:第一象限:标准复制曲线(D O —D R )注:建立的关键是使原稿与复制品的明度比为一个常数 第二象限:印刷品密度与明度关系曲线(V O —D O ) 第三象限:原稿与印刷品明度关系曲线(V O —V R ) 第四象限:原稿密度与明度关系曲线(V R —D R )(2)孟塞尔的视觉特性:注:①明度值与密度不呈线性关系②人眼对低密度的敏感性比高密度大2、分色加网标准曲线的设定:(1)方法:倒推对应法(2)复制工艺流程:原稿→ C、M、Y、K网点阳图→ C、M、Y、K印版→印刷品(3)分色加网曲线:第一象限:复制曲线第二象限:灰平衡曲线第三象限:晒版曲线第四象限:分色曲线注:①影响分色加网曲线变化的条件:印刷工艺、油墨、纸张②考虑了后工序的因素,可以弥补晒版过程中层次传递的损失四、图像颜色复制:1、分色原理:2、颜色再现:(1)网点的叠印和并列:黄、品、青三种网点油墨可以形成二次色红、绿、蓝和三次色(2)黑墨(第四种颜色):在印刷中一般只对形成颜色的亮暗有影响3、影响因素:(1)光源(很小)、滤色片(基本色不足,相反色过量;该吸收的光不能完全吸收,该透过的光不能完全透过)(2)油墨、纸张(3)原稿注:感光胶片、印版一般不形成色误差4、灰平衡:(1)定义:如果一幅在规定印刷条件下生产的印刷品在规定观测条件下呈灰色,该分色片上的青、品红和黄的阶调值(网点面积)处于灰平衡状态,贯穿从扫描到彩色印刷的全过程注:灰平衡贯穿于从扫描到彩色印刷的全过程,是衡量印刷复制中色彩再现是否正确的一种依据(2)等效中性灰密度:三原色油墨实现中性灰平衡时所达到的密度值注:理论上相同的网点配比的黄、品红和青可以达到灰平衡,但实际上这三色要达到灰平衡所需的网点比例不同,一般青的网点面积大于黄和品红的网点面积(35、黑版:(1)类型:1)短调黑版(骨架黑版):辅助色版a.作用:提高暗调的密度,强调图像轮廓b.复制工艺:常规复制、底色去除c.适用范围:明快色彩为主调,中性色和灰色成分较少的原稿2)中调黑版:a.作用:稳定中暗调灰色的再现,增加暗调层次的深度b.复制工艺:常规复制、底色去除c.适用范围:中等明度,亮调有少量的消色,中间调有一定量的灰色,暗调的消色较浓重的原稿3)长调黑版(全调黑版):主要色版a.作用:稳定全阶调的中性灰的复制,改善暗调处网点的叠印适性b.复制工艺:灰成分替代c.适用范围:中暗调以消色为主,彩色为辅,有70%以上的面积为黑灰色的原稿(2)产生:中性色和复合色的消色部分,原色和间色中无注:黑版阶调层次的设定,不会影响图像彩色区域的色相、饱和度,只能改变明度(3)公式:)kS-L -S (p K ⋅= 1)意义:a.K :黑版油墨量b.S :三色油墨的最小值c.L :三色油墨的最大量d.k :可选的比例常数e.p :决定黑版量大小 2)运用:a.黑版量的大小等于三色最小油墨量减去一定比例的三色最大油墨量与最小油墨量的差值b.当S=0时为纯色,k 为负值,无黑版量;当S>0时为复合色,可能有黑版量c.△=L-S ,表示在S 一定的情况下,复合色接近中性灰的程度,且△大小不同,黑版量不同;△≥kS 时,无黑版d.k 作为一个常数,大小决定复合色黑版量受该复合色的纯色饱和度大小的影响,一般为10—15 (4)作用:1)增加图像的密度反差 2)稳定图像的颜色 3)加强暗调层次4)提高印刷适性、降低成本 5)解决文字印刷 6、分色方法:(1)底色去除(UCR ):灰成分替代的基础1)定义:在四色印刷复制中,在保持颜色不变的前提下,降低图像中间调到暗调区域内灰成分复制所使用的青、品红、黄三原色的比例,相应增加黑色量的处理方法2)作用范围:3)原理:由青、品红、黄三原色油墨叠印出的复合色与用青品红、黄三原色油墨中的两种黑墨叠印出的复合色具有相同的视觉效果4)公式:UCR=)kS-L -S (p ⋅注:k一般取55)参数:a.起始点:表示从原稿上哪一级密度进行去除(控制底色去除)b.去除量:表示在去除范围内对黄、品红、青油墨量去除多少(控制底色去除)6)目的:a.减少图像暗调部分的叠印率,适当改善印刷适性b.有利于印刷品的干燥,并起到稳定颜色的功能c.降低成本d.改善图像暗调层次的再现7)特点:a.优点:I.印刷适性提高II.暗调的中性灰再现相对稳定III.降低印刷成本b.缺点:I.容易出现替代前后效果的不一致II.不能复制各种原稿8)应用:a.对纸张的要求:I.纸张质量好、印刷速度慢、去除量少II.纸张质量差、印刷速度快、去除量多b.暗调:去除量控制在10%--30%(2)底色增益(UCA):1)定义:在四色印刷复制中,弥补灰成分替代引起的图像暗调密度的不足,在图像暗调范围内加相应的青、品红、黄色量的处理方法2)作用:a.在彩色复制过程中,当原稿的密度范围不够深时,用底色增益加强b.可以调整图像暗调区域的灰平衡,并适应暗调区域色彩的特殊要求c.用于灰成分替代,以弥补因大量替代后暗调区域的密度不足3)特点:中性灰区域,图像暗调密度越高,增益量越大,对纯色没作用4)控制:去除量、起始点5)应用增益量保证最终的四色版的网点叠加量在265%(3)灰成分替代(GCR):1)定义:在四色印刷复制中,保持颜色不变,降低图像整个阶调范围内灰成分复制所使用的青、品红、黄三原色的比例,相应增加黑色量的处理方法2)原理:a.参与在复制中最少的第三原色,用黑墨代替b.彩色复制中中性灰部分用黑墨代替,色偏部分分别用一种或两种彩色油墨按一定的色偏比例组合而成3)理论依据:a.哈拉尔德·屈帕斯椎体色立体假说:人眼靠感红、感蓝、感绿的三种锥体来辨颜色b.黑版具有更大的作用范围4)规律:a.中性灰替代:随着彩色油墨去除程度的加大,黑墨比例逐渐增加,剩余的彩色油墨仍遵从对应网点比例的灰平衡关系,保证叠印后的呈色更接近中性灰注:中性灰偏什么颜色,复制品颜色偏什么颜色b.彩色区域替代(互补色替代):(左下图)注:灰成分替代可以对最少的第三原色100%替代c.理论值替第三原色进行代与实际替代值对比:(右上图)d.互补色替代:随着复制色彩饱和度的提高而降低,黑墨对两种基本色油墨的替代作用越小;随着复制色彩饱和度的降低而提高,黑墨对两种基本色油墨的替代作用越大5)区别:灰成分替代K K CMYKb.与底色去除对比:I.去除方式不同II.去除作用范围不同III.去除量不同IV.去除规律不同V.黑版作用不同,但都是用黑版代替6)特点:a.优点:灰平衡稳定性高、输墨宽容度高、干燥快、成本低、印品质量高、印刷适性高b.缺点:印品整体复制密度下降、高光部分的透明感下降注:可以复制各种原稿,且贯穿于从扫描到彩色印刷的全过程7)前提:光学密度一致、视觉效应一致8)复制方法:a.部分替代b.部分替代+底色增益c.完全替代+底色增益9)应用:最大限度利用黑版(提高高调,降低中调,加深暗调)6、参数设定:(1)前端分色:用RGB三色滤色片对彩色原稿进行颜色分解(2)后端分色:图像处理软件从RGB图像转换到CMYK图像(模式转换)第三部分图像数据采集一、原稿:1、作用:复制工作者通过对原稿的扫描分色、组版、晒版、印刷,最终得到复制品,是复制的基础和依据2、类型:(1)传统稿:1)类型:反射稿、透射稿2)质量问题:a.彩色反转片的密度范围不适合印刷复制的要求b.偏色c.层次欠佳d.颗粒粗e.清晰度差3)标准原稿:a.密度:0.3—2.7b.画面色彩平衡、鲜艳,层次丰富c.图像清晰度高,颗粒细腻(2)数字稿:1)类型:数字照片、关盘图像、视频图像2)质量问题:a.图像分辨率低b.含有噪音c.层次太亮或太暗d.清晰度较低e.颜色有误差3)数字原稿的分辨率太低会影响复制质量(3)实物稿:1)定义:厚度适中的实物2)特点:颜色范围不大,基本能得到较好的效果(4)其他类型原稿:1)新闻报导类原稿:以色彩和反差为主的复制工艺2)美术作品、艺术性原稿:以层次为主,忠于原作的复制工艺3)国画原稿:灰成分替代复制工艺4)人物原稿:以希望肤色为主的复制工艺5)商业包装摄影原稿:以被摄原实物的真实色彩为主的复制工艺3、采集:(1)方法:1)扫描仪扫描输入注:印前常用平台式扫描仪2)数码相机拍摄(2)准备工作:1)保证设备处于标准工作状态2)开始扫描前要对设备进行预热3)清洁扫描平台或滚筒、原稿4)透射稿上油或喷粉(3)过程:1)原稿分析2)上稿3)预视扫描4)取景5)预扫描6)参数、曲线调整7)扫描注:①原稿扫描前要对扫描仪进行预热处理②扫描前要设定参数:缩放倍率、扫描分辨率、颜色模式③扫描分辨率和缩放倍率、加网线数成正比4、色彩模式:(1)RGB色彩模式:最常见的色彩模式,最原始的数据,色域范围广,后端进行图像处理非常方便注:扫描一般使用这种模式(2)CMYK色彩模式:RGB色彩模式转换,质量取决于硬件水平、扫描软件中分色数据的多少、操作人员的经验(3)Lab色彩模式:中高档扫描仪特有的一种色彩模式,色域范围最广,信息独立于具体设备之外,不方便调整,不能直接印刷二、定标:1、白平衡定标:扫描设备的定标,使三个分色信号进入平衡和准确的工作状态2、黑场、白场定标:图像原稿的定标,使扫描设备的三个分色信号与原稿的三色平衡取得一致注:印刷条件改变,黑场、白场对应的网点值改变(1)目的:使原稿上需要复制的密度范围(白场—黑场)与印刷所能表现的阶调范围相对应(2)作用:1)纠正原稿的色偏2)纠正原稿的阶调不足(3)影响:1)黑场定标:(左下图)a.黑场定标密度低,图像颜色变深、实地面积变大、阶调变暗b.黑场定标密度高,图像颜色变浅、阶调变亮2)白场定标:(右上图)a.白场定标密度低,图像颜色变深、阶调变暗b.白场定标密度高,图像颜色变浅、阶调变亮、绝网面积加大(4)定标方法:1)自动定标2)手动定标(5)定标原则:1)选择原稿上的次亮密度点和次暗密度点为黑场和白场2)选择中性黑和中性白作为黑场和白场3)黑场、白场应选择在原稿需要复制的主体上4)多选择几个密度点进行比较、判断,最终确定合适的密度点作为黑场和白场5)满足艺术加工需要(6)应用:1)图像偏色:黑场、白场选择在高光偏色区域处进行定标,以纠正原稿的色偏2)根据承印物定标:印刷工艺不同,纸张和油墨的灰平衡数值不同,黑场、白场的定标数值也不同三、层次调整:(先校正)1、方法:(1)粗调:选择合适的层次曲线1)条件:a.正常的原稿与正常的曲线对应b.较亮的原稿与较厚的曲线对应c.亮的原稿与厚的曲线对应d.较厚的原稿与较亮的曲线对应e.厚的原稿与亮的曲线对应2)印刷专色:(2)细调:局部调整1)Gamma值:2)亮度调整:3)对比度调整:4)CMYK色版曲线调整(分通道或分色版调整):注:只有当原稿有偏色才能用2、阶调类型(三大段层次):高调、中间调、暗调3、一般原稿:(1)复制规律:高中调少压缩或不压缩,暗调多压缩(2)原因:1)人眼视觉对低密度区域的变化敏感,对高密度区域变化不敏感2)一般的原稿高中调是复制的主体,暗调是复制的次要部分4、原则:(1)必须在黑场、白场定标完成之后进行(2)合理分配三大段层次(3)保证三色版的阶调平衡(4)极高光的绝网面积必须控制在小范围内5、不同阶调调整:(1)常规原稿:扫描时,只要黑场、白场定标准确(2)暗调(偏厚)原稿:1)选择一条较薄的层次曲线2)黑场、白场密度点应选择的高一些3)提高图像亮度,增加对比度(3)亮调(偏薄)原稿:1)选择一条较厚的层次曲线2)黑场、白场密度点应选择的高一些3)降低图像亮度四、颜色校正:(后校正)1、任务:复制过程中,设法消除和校正着色误差2、理论依据:(1)目的:校正颜色密度空间的畸变,使它恢复成理想的立方体形状a.降低纯色的饱和度b.使颜色具有更丰富的层次2)产生色误差的原因:基本色不足相反色过量(3)专色(4)色相、饱和度、明度:(校正方法)3、原则:(1)必须在层次调整之后进行(2)校色参考点应选择颜色鲜艳的区域(3)必须保证灰平衡的基础上进行(4)准确程度不能以显示屏为准,以颜色的网点配比为准4、颜色配比:(1)色光三原色:1)蓝:a.叠加:M、C。
•主要内容:•印刷阶调复制原理•印刷色彩复制原理第二节印前基础知识●又称为光学密度,指物体吸收光线特性的量度,即反射光线光量或透射光量与入射光量之比的以10为底的对数值。
●表示了物体吸收光量大小的性质。
物体吸收光量大,其密度就高:物体吸收光量小,其密度就低。
密度的数学表达式:II D 0lg1.1 密度1 印刷阶调复制原理1.2 阶调层次(1)阶调:图像信息还原中,一个亮度均匀的面积内的光学表现,定性描述像素的亮暗程度。
常用透射密度或反射密度表示亮度的高低。
图像信息可以通过不同的亮度等级来传达:调值高像素或像素组的亮度大……..低……………………………小(2)层次:图像中从最亮到最暗的一系列密度等级。
表示图像的深浅浓淡的变化。
阶调和层次都是密度的函数•关于阶调层次的基本术语•连续调:从高光到暗调有浓淡层次连续变化•网目调:从高光到暗调不连续变化(网点构成图像)•中间调:亮度介于亮调和暗调之间的阶调范围(4~6成网点)•亮调:亮度较大的阶调范围(1~3成网点)•高光:原稿的光亮部位(1成网点)•光辉点:原稿最亮的一点(绝网)•暗调:亮度较暗的阶调范围(7~9成网点)•实地:原稿最暗的区域亮调中间调暗调光辉点不同特征的原稿不同的阶调复制曲线标准层次校正高光强调暗调强调中间调强调高光和暗调强调阶调复制曲线图原稿密度印品密度1.3 网点(1)定义构成连续调图像的基本印刷单元,印刷品上由这种图像单元与空白的对比,达到再现连续调的效果。
(2)作用1)在印刷效果上担负着色相、明度和饱和度的任务;2)是感脂斥水的最小单位,是图像传递的基本元素;3)在颜色合成中是图像颜色、层次和轮廓的组织者。
原稿亮部底片上网点小,周围空白面积大,显得亮……暗部…………… 大,………………..小,……暗原稿印版2 印刷颜色复制原理(1)色散现象:白光白光三棱镜凸透镜一定波长的红(R) 、绿(G) 、蓝(B)三种光波不能再分解成其它色光;不同强度的R,G,B光可以复合成各种光谱色。
印刷原理及工艺第章数字印刷与数字印刷机课件 (一)数字印刷是印刷工艺的一个重要分支,它利用数字化技术将图像和文字转化为数字信号,通过电脑控制印刷设备进行精确的印刷操作。
数字印刷的快速发展和广泛应用,得益于数字技术与传统印刷工艺的完美结合,以及数字印刷机的普及与技术改进。
数字印刷机的研发历程可以追溯到上世纪70年代,当时的数字印刷机还不够智能化,操作难度大,印刷效果也不尽如人意。
但经过多年的技术发展和市场需求的不断扩大,数字印刷机不断形成了多个系列,如:电脑直接印刷机、数码印刷机、激光印刷机、喷墨印刷机等。
数字印刷机的原理与传统印刷有很大的不同。
传统印刷机是通过凸版或者平版的版面与油墨打造出图案和文本,而数字印刷机则是通过计算机控制的微粒墨粉,喷射到纸张或其他印刷材料上,通过色彩组合形成印刷图案和文字。
数字印刷机在印刷质量、范围和操作难度方面都具有显著优势。
数字印刷机的应用范围非常广泛,从个性化的名片、明信片、画册,到大幅面海报、广告牌和包装盒等,数字印刷机都能胜任。
数字印刷机在印刷效率、成本和环保方面也有很多优势,如快速印刷、低成本、节能环保等。
数字印刷机的优越性能和在市场上的广泛应用,不但方便了人们的生产生活,而且也推动了印刷工艺的技术进步和优化。
数字化技术在不断更新和改进中,数字印刷机也在不断升级和智能化。
数字印刷机的未来发展,将会更加精确、高速和智能,也将会在一定程度上挑战传统印刷,在印刷市场中掀起新的一波革命。
总之,数字印刷机是印刷工艺不可或缺的重要工具,数字印刷机的原理和工艺也是数字化技术与印刷工艺完美结合的杰出代表。
数字化技术的应用和不断创新,将推动数字印刷机的可持续发展,也将为印刷工艺注入新的生机和活力。
