第1章AutoCAD 2009基础知识

第1章AutoCAD 2009基础知识

1.1 AutoCAD 2009基本功能和新增功能
1.1.1 绘制与编辑图形 1．绘制二维图形，如图1-1
图1-1

2．绘制三维图形 1.1.2 标注图形尺寸 1.1.3 渲染图形 1.1.4 图形显示
1.1.5 绘图实用工具
用户可以方便地设置绘图图层、线型、线宽，以及尺寸标注 样式、文字标注样式，也可以对所标注的文字进行拼写检查。 通过各种形式的绘图辅助工具设置绘图方式，提高绘图效率 与准确性。利用特性窗口可以方便地编辑所选择对象的特性。 利用标准文件功能，可以为诸如图层、文字样式、线型这样 的命名对象定义标准的设置，以保证同一单位、部门、行业 及合作伙伴间在所绘图形中对这些命名对象设置的一致性。 利用图层转换器将当前图形图层的名称和特性转换成已有的 图形或标准文件对图层的设置，即可对不符合本部门图层设 置要求的图形进行快速转换。此外，AutoCAD设计中心还提 供了一个直观、高效并与Windows资源管理器相类似的工具， 利用此工具，用户能够对图形文件进行浏览、查找及管理有 关设计内容等方面的操作。
标签选项卡 功能面板
图1-20 选项卡和功能面板
1.3.3 绘图窗口
绘图窗口是用户绘图的工作区域，所有的绘图结果都 反映在这个窗口中。用户可以根据需要打开或关闭某 些窗口，以增大绘图空间，如图1-21所示。
图1-21 绘图窗口
在绘图窗口的左下角是坐标系图标，它反映了当前所使用的坐 标系形式和坐标方向。在AutoCAD中绘制图形，有以下两种坐 标系。 （1）世界坐标系(WCS)：AutoCAD默认的坐标系统，是固定 的坐标系，绘制图形时，多数情况下都是在该坐标系统下进行 的。 （2）用户坐标系(UCS)：是用户使用UCS命令相对于世界坐 标系重新定位、定向的坐标系，在默认情况下，当前UCS与 WCS重合。 若在3D视图中，则在绘图窗口的右上角会显示ViewCube图标， 它的指南针用于指示为模型定义的北向。指南针指示的北向基 于由模型的WCS定义的北向和向上方向。 “地理位置”对话框用于定义模型的北向和向上方向。 ViewCube下方的指南针的显示通过“ViewCube设置”对话框 进行控制，通过该按钮，可以实时查看3D模型。 在绘图窗口的右上角是控制窗口状态的按钮，包括窗口最小化 按钮、恢复窗口大小按钮和关闭窗口按钮，通过单击以上按钮， 可以实现窗口状态的切换，如图1-22所示。

AutoCAD_2009基础教程05

AutoCAD_2009基础教程05

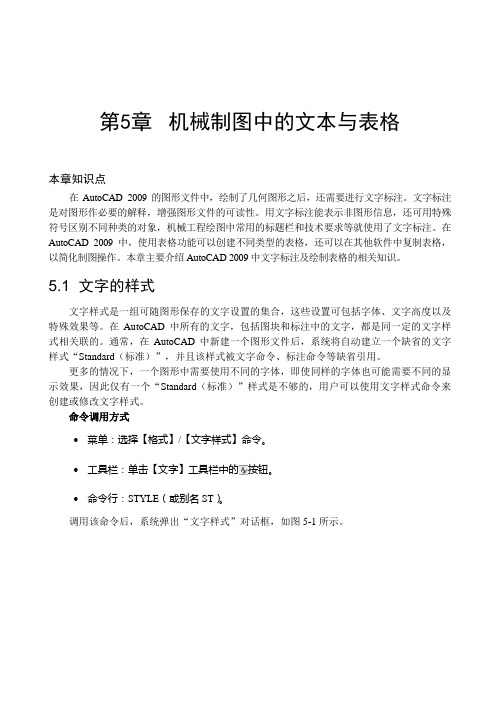

第5章机械制图中的文本与表格本章知识点在AutoCAD 2009的图形文件中，绘制了几何图形之后，还需要进行文字标注。

文字标注是对图形作必要的解释，增强图形文件的可读性。

用文字标注能表示非图形信息，还可用特殊符号区别不同种类的对象，机械工程绘图中常用的标题栏和技术要求等就使用了文字标注。

在AutoCAD 2009中，使用表格功能可以创建不同类型的表格，还可以在其他软件中复制表格，以简化制图操作。

本章主要介绍AutoCAD 2009中文字标注及绘制表格的相关知识。

5.1 文字的样式文字样式是一组可随图形保存的文字设置的集合，这些设置可包括字体、文字高度以及特殊效果等。

在AutoCAD中所有的文字，包括图块和标注中的文字，都是同一定的文字样式相关联的。

通常，在AutoCAD中新建一个图形文件后，系统将自动建立一个缺省的文字样式“Standard（标准）”，并且该样式被文字命令、标注命令等缺省引用。

更多的情况下，一个图形中需要使用不同的字体，即使同样的字体也可能需要不同的显示效果，因此仅有一个“Standard（标准）”样式是不够的，用户可以使用文字样式命令来创建或修改文字样式。

命令调用方式∙菜单：选择【格式】/【文字样式】命令。

∙工具栏：单击【文字】工具栏中的按钮。

∙命令行：STYLE（或别名ST）。

调用该命令后，系统弹出“文字样式”对话框，如图5-1所示。

图5-1 文字样式对话框文字的样式133该对话框主要分为4个区域，下面分别对其进行说明.(1) 【样式】名称：在该栏的下拉列表中包括了所有已建立的文字样式，并显示当前的文字样式。

用户可单击按钮新建一个文字样式。

注意：“Standard （标准）”样式不能被重命名或删除。

而对于当前的文字样式和已经被引用的文字样式则不能被删除，但可以重命名。

(2) 【字体】栏：在“字体名”列表中显示所有AutoCAD 可支持的字体，这些字体有两种类型：一种是带有图标、扩展名为“.shx ”的字体，该字体是利用形技术创建的，由AutoCAD系统所提供。

从零开始AUTOCAD2009

从零开始AUTOCAD2009
当取消一个或多个操作后，若又想恢复原来的效果， 用户可使用MREDO命令或单击【快速访问】工具栏上的 按 钮。
1.1.8 快速缩放及移动图形
AutoCAD的图形缩放及移动功能是很完备的，使用起来也 很方便。绘图时，经常通过状态栏上的 、 按钮来完成这 两项功能。
单击 按钮，AutoCAD进入实时缩放状态，光标变成放 大镜形状 ，此时按住鼠标左键向上拖动光标，可放大视图，向 下拖动光标可缩小视图。要退出实时缩放状态，可按Esc键、 Enter键或单击鼠标右键打开快捷菜单，然后选择【退出】选项。
尖括号“”中的内容是当前默认值。
2）利用鼠标发出命令
用鼠标选择一个菜单命令或单击工具栏上的命令按钮， 系统就执行相应的命令。利用AutoCAD绘图时，用户多数情 况下是通过鼠标发出命令的。鼠标各按键定义如下。
左键：拾取键，用于单击工具栏按钮及选取菜单选项以发出命令，也 可在绘图过程中指定点和选择图形对象等。 右键：一般作为回车键，命令执行完成后，常单击鼠标右键来结束命 令。 滚轮：转动滚轮，将放大或缩小图形，默认情况下，缩放增量为10％。 按住滚轮并拖动鼠标，则平移图形。
绿色
Continuous
默认
关闭“轮廓线”、“剖面线”及“中心线”层，
将尺寸标注及文字说明分别修改到“尺寸标注”及 “文字说明”层上。
修改全局线型比例因子为0.5，然后打开“轮廓 线”、“剖面线”及“中心线”层。
1.5 画线的方法（一）
本节主要内容包括输入相对坐标画线、捕捉几 何点、修剪线条及延伸线条等。
若要修改已有对象的颜色、线型及线宽等属性时，可先选择对象，然后在【颜色 控制】、【线型控制】和【线宽控制】下拉列表中选择新的颜色、线型及线宽即可。
1.3.4 修改非连续线的外观

第01章AutoCAD2009入门基础

第01章AutoCAD2009入门基础

游戏数学基础
对称轴垂直的抛物线方程：
对称轴水平的抛物线方程：
游戏数学基础
游戏数学基础
1 角度和弧度 每个角都由相交于一点的两条射线组成，我们把其中一条 射线称为始边，另一条称为终边。而角的始边总是沿着x 轴的正方向。 从x 轴正方向开始，沿逆时针方向进行旋转的角称为正角， 沿顺时针方向旋转的角称为负角，注意该旋转也将决定了 终边的位置。
游戏数学基础
• 三角函数
游戏数学基础
游戏数学基础
在真正进入游戏主循环之前，可以建立一个三角函数的 查找表，这样在游戏中需要用到三角函数值的时候就不 用重新计算，只需进行查表工作就可以，大大加快运行 速度。
游戏数学基础
游戏数学基础
游戏数学基础
• 向量简介
1. 向量
在坐标系中显示 移动轨迹 降低复杂度 单位向量 变量的大小与方向 方向与速度
匀速运动（每个时刻速度一样，Vx，Vy 物体速度分量计算下次物体的位置 公式： 下次X轴位置 = 现在X轴位置 + X轴上速度分量 下次Y轴位置 = 现在Y轴位置 + Y轴上速度分量
游戏中的物理原理
游戏中的物理原理
a：速度常量
游戏中的物理原理
• 变速运动
速度随时间而改变 加速度 V=V0+At 加速度分量的合成 t：所经过的时间
游戏概论
任课教师：吴嘉琪（数媒系） 办公室：1-502
游戏设计概论（第二版）
• 游戏数学基础 • 游戏物理基础 • 图形学与3D图形技术
游戏数学基础
• • • • 游戏中的数学公式 游戏中的物理原理 对象的碰撞处理 粒子系统简介
游戏中的数学公式
• • • • • • 左手坐标系和右手坐标系 两点间距离的计算 三角函数 向量简介 向量在游戏中的运用 矩阵变换在游戏中的运用

第13章图形的输入输出

第13章图形的输入输出
13.1.3 输出图形
单击“菜单浏览器”按钮，在弹出的菜单中选择“文件”|“输出”命令， 或在“功能区”选项板中选择“输出”选项卡，在“发送”面板中单击“输出” 按钮，都可打开“输出数据”对话框。可以在“保存于”下拉列表框中设置文 件输出的路径，在“文件名”文本框中输入文件名称，在“文件类型”下拉列 表框中选择文件的输出类型，如“图元文件”、ACIS、“平板印刷”、“封 装PS”、DXX提取、位图、3D Studio及块等。
中文版AutoCAD 2009基础教程
13.5 网上发布图形
在AutoCAD 2009中，单击“菜单浏览器”按钮，在弹出的菜单中选择“文 件”|“网上发布”命令，或在“功能区”选项板选择“输出”选项卡，在 “发布”面板中单击“网上发布”按钮，即使不熟悉HTML代码，也可以方便、 迅速地创建Web页，该Web页包含有AutoCAD图形的DWF、PNG或JPEG等格 式图像。一旦创建了Web页，就可以将其发布到Internet。
中文版AutoCAD 2009基础教程
13.2.2 使用布局向导创建布局
单击“菜单浏览器”按钮，在弹出的菜单中选择“工具”|“向导”|“创建布 局”命令，打开“创建布局”向导，可以指定打印设备、确定相应的图纸尺寸 和图形的打印方向、选择布局中使用的标题栏或确定视口设置。
中文版AutoCAD 2009基础教程
中文版AutoCAD 2009基础教程
13.1 图形的输入和输出
AutoCAD 2009除了可以打开和保存DWG格式的图形文件外，还可以导入或 导出其他格式的图形。
➢ 导入图形 ➢ 插入OLE对象 ➢ 输出图形
中文版AutoCAD 2009基础教程
13.1.1 导入图形
在AutoCAD 2009中单击“菜单浏览器”按钮，在弹出的菜单中选择“文 件”|“输入”命令，或在“功能区”选项板中选择“块和参照”选项卡，在 “输入”面板中单击“输入”按钮，都将打开“输入文件”对话框。在其中的 “文件类型”下拉列表框中可以看到，系统允许输入“图元文件”、ACIS及 3D Studio图形格式的文件。

[中文版AutoCAD.2009基础教程].(AutoCAD.2009).高清中文版

[中文版AutoCAD.2009基础教程].(AutoCAD.2009).高清中文版
使用“三维建模”空间，可以更加方便地在三维空间中绘制图形。在“功能 区”选项板中集成了“三维建模”、“视觉样式”、“光源”、“材质”、“渲染”和“导 航”等面板，从而为绘制三维图形、观察图形、创建动画、设置光源、为三维 对象附加材质等操作提供了非常便利的环境 。
中文版AutoCAD 2009基础教程 1.2.4 AutoCAD经典空间
中文版AutoCAD 2009基础教程 1.2.1 选择工作空间
要在3种工作空间模式中进行切换，只需单击“菜单浏览器”按钮，在弹出 的菜单中选择“工具”|“工作空间”菜单中的子命令，或在状态栏中单击“切换工 作空间”按钮，在弹出的菜单中选择相应的命令即可。
中文版AutoCAD 2009基础教程 1.2.2 二维草图与注释空间
在AutoCAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感的 图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图 形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看 设计的整体效果，则可以简单消隐或设置视觉样式。
中文版AutoCAD 2009基础教程 1.1.4 输出与打印图形
在快速访问工具栏中单击“新建”按钮，或单击“菜单浏览器”按钮，在弹出 的菜单中选择“文件”|“新建”命令(NEW)，可以创建新图形文件，此时将打开 “选择样板”对话框 。
中文版AutoCAD 2009基础教程 1.3.2 打开图形文件
在快速访问工具栏中单击“打开”按钮，或单击“菜单浏览器”按钮，在弹出 的菜单中选择“文件”|“打开”命令(OPEN)，可以打开已有的图形文件，此时将 打开“选择文件”对话框。
中文版AutoCAD 2009基础教程
1.1 AutoCAD功能概述
AutoCAD是由美国Autodesk公司开发的通用计算机辅助绘图与设计软件 包，具有功能强大、易于掌握、使用方便、体系结构开放等特点，能够绘制平 面图形与三维图形、标注图形尺寸、渲染图形以及打印输出图纸，深受广大工 程技术人员的欢迎。AutoCAD自1982年问世以来，已经进行了多次升级，功能 日趋完善，已成为工程设计领域应用最为广泛的计算机辅助绘图与设计软件之 一。 绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形

AutoCAD2009教学课件 第1章AutoCAD2009基础

第1章 AutoCAD 2009基础
AutoCAD 2009是美国Autodesk公司于2008年推出 的最新版本，这个版本与2008版的DWG文件及应用程 序兼容，拥有很好的整合性。
1.1 概 述
1.1.1 发展历程
1.1.2 相关概念
CAD（Computer Aided Design） 计算机辅助设计。 CAE（Computer Aided Engineering） 计算机辅助分析。 CIM（Computer Integrated Manufacture） 计算机整合制造。
1.5.5 透明命令
透明命令一般多为修改图形设置或打开辅助绘图工具的命令。
1.5.6 按键定义
在AutoCAD 2009中，除了可以通过在命令窗口输入命令、点取
工具栏图标或点取菜单项来完成外，还可以使用键盘上的一组功能键
或快捷键，通过这些功能键或快捷键，可以快速实现指定功能，如单
击F1键，系统调用AutoCAD帮助对话框。
1.4 文件管理
关文件管理的一些基本操作方法，包括新建文件、打开文件、保 存文件、删除文件。
1.4.1 新建文件
◆执行方式
命令行：NEW
菜单：文件→新建
工具栏：标准→新建
◆操作格式
执行上述命令后，系统 “选择样板”对话框，在文件类型下拉列
表框中有3种格式的图形样板，后缀分别是.dwt，.dwg，.dws的三种
名保存，并把当前图形更名。
1.4.5 退出
◆执行方式 命令行：QUIT或EXIT 菜单：文件→退出 按钮：AutoCAD操作界面右上角的“关闭”按钮 ◆操作格式 命令：QUIT↙(或EXIT↙) 执行上述命令后，若用户对图形所做的修改尚未保存，则会出现系

AUTOCAD2009教程第07章


中文版AutoCAD 2009基础教程
7.4.4 创建表格
单击“菜单浏览器”按钮，在弹出的菜单中选择“绘图”|“表格”命令， 或在“功能区”选项板中选择“注释”选项卡，在“表格”面板中单击“表格” 按钮，打开“插入表格”对话框。
中文版AutoCAD 2009基础教程
7.4.5 编辑表格和表格单元
中文版AutoCAD 2009基础教程
7.2.3 编辑单行文字
编辑单行文字包括编辑文字的内容、对正方式及缩放比例，可以单击“菜单浏览器” 按钮，在弹出的菜单中选择“修改”|“对象”|“文字”中的命令进行设置 。
中文版AutoCAD 2009基础教程
7.3 创建与编辑多行文字
“多行文字”又称为段落文字，是一种更易于管理的文字对象，可以由两行以 上的文字组成，而且各行文字都是作为一个整体处理。在机械制图中，常使用 多行文字功能创建较为复杂的文字说明，如图样的技术要求等。
设置完文字样式后，单击“应用”按钮即可应用文字样式。然后单击“关 闭”按钮，关闭“文字样式”对话框。
中文版AutoCAD 2009基础教程
7.2 创建与编辑单行文字
在AutoCAD 2009中，使用“文字”工具栏和“注释”选项卡中的“文字” 面板都可以创建和编辑文字。对于单行文字来说，每一行都是一个文字对象， 因此可以用来创建文字内容比较简短的文字对象(如标签)，并且可以进行单独 编辑。
当前文字样式: Standard 当前文字高度: 2.5000 指定文字的起点或 [对正(J)/样式(S)]:
中文版AutoCAD 2009基础教程
7.2.2 使用文字控制符
在实际设计绘图中，往往需要标注一些特殊的字符。例如，在文字上方或 下方添加划线、标注度(°)、±、φ等符号。这些特殊字符不能从键盘上直接 输入，因此AutoCAD提供了相应的控制符，以实现这些标注要求。

精通AutoCAD2009中文版课件


5 菜单栏和工具栏
默认状态下，AutoCAD的工作空间中不显示菜单栏和工具栏。如果要显示菜单栏，可以右击 快速访问工具栏，在弹出的快捷菜单中选择“显示菜单栏”命令即可。菜单命令几乎包括了
AutoCAD中全部的功能和命令，如图1-23所示。
图1-23 菜单栏
图1-24 “标准”工具栏
第二十二页，共178页。
第九页，共178页。
1.1.7 Internet功能
AutoCAD提供了极为强大的Internet工具，使设计者之间能够共享资源和信息，同 步进行设计、讨论、演示、发布消息，即时获得业界新闻，得到有关帮助。
即使用户不熟悉HTML编码，利用AutoCAD的网上发布向导也可以方便、迅速地创建格 式化的Web页。利用联机会议功能能够实现AutoCAD用户之间的图形共享，即当一个人 在计算机上编辑AutoCAD图形时，其他人可以在自己的计算机上观看、修改；可以使工 程设计人员为众多用户在他们的计算机桌面上演示新产品的功能；可以实现联机修改设 计、联机解答问题，而所有这些操作均与参与者的工作地点无关。
1.1.1 绘制与编辑图形
AutoCAD的“菜单浏览器”按钮 中包含着丰富的绘图命令，使用它们可以绘制直线、构造
线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的图形转换为面域，对其进行填 充。单击“菜单浏览器”按钮 ，在弹出的菜单中选择“修改”菜单中的各种命令，可以绘制出
各种各样的二维图形。如图1-1所示为使用AutoCAD绘制的二维图形。
第十页，共178页。
1.1.8 输出与打印图形
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同 格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出，增强了灵活性。因此，当图形绘

AUTOCAD2009教程第08章

在"新建标注样式"对话框中,可以使用"文字"选项卡设置标注文字的外 新建标注样式"对话框中,可以使用"文字" 观,位置和对齐方式. 位置和对齐方式.
中文版AutoCAD 2009基础教程 中文版AutoCAD 2009基础教程 8.2.5 设置调整
在"新建标注样式"对话框中,可以使用"调整"选项卡设置标注文字,尺 新建标注样式"对话框中,可以使用"调整"选项卡设置标注文字, 寸线,尺寸箭头的位置. 寸线,尺寸箭头的位置.
中文版AutoCAD 2009基础教程 中文版AutoCAD 2009基础教程 8.2.8 设置公差
在"新建标注样式"对话框中,可以使用"公差"选项卡设置是否标注公差, 新建标注样式"对话框中,可以使用"公差"选项卡设置是否标注公差, 以及以何种方式进行标注. 以及以何种方式进行标注.
中文版AutoCAD 2009基础教程 中文版AutoCAD 2009基础教程
中文版AutoCAD 2009基础教程 中文版AutoCAD 2009基础教程 8.2.2 设置直线
在"新建标注样式"对话框中,使用"线"选项卡可以设置尺寸线和尺寸界 新建标注样式"对话框中,使用" 线的格式和位置. 线的格式和位置.
中文版AutoCAD 2009基础教程 中文版AutoCAD 2009基础教程 8.2.3 设置符号和箭头
8.3 长度型尺寸标注
长度型尺寸标注用于标注图形中两点间的长度,可以是端点,交点, 长度型尺寸标注用于标注图形中两点间的长度,可以是端点,交点,圆弧弦 线端点或能够识别的任意两个点. 线端点或能够识别的任意两个点.在AutoCAD 2009中,长度型尺寸标注包括 2009中 多种类型,如线性标注,对齐标注,弧长标注,基线标注和连续标注等. 多种类型,如线性标注,对齐标注,弧长标注,基线标注和连续标注等. 线性标注 对齐标注 弧长标注 基线标注 连续标注
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
** 拉伸 ** 指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:
中文版AutoCAD 2009基础教程
5.2.2 移动对象
移动对象仅仅是位置上的平移，对象的方向和大小并不会改变。要精确地 移动对象，可使用捕捉模式、坐标、夹点和对象捕捉模式。在夹点编辑模式下 确定基点后，在命令行提示下输入MO进入移动模式，命令行将显示如下提示 信息。
5.1.3 快速选择
在AutoCAD中，当需要选择具有某些共同特性的对象时，可利用“快速选 择”对话框，根据对象的图层、线型、颜色、图案填充等特性和类型，创建选 择集。单击“菜单浏览器”按钮，在弹出的菜单中选择“工具”|“快速选择” 命令，或在“功能区”选项板中选择“常用”选项卡，在“实用程序”面板中 单击“快速选择”按钮，都可打开“快速选择”对话框。
单击“菜单浏览器”按钮，在弹出的菜单中选择“修改”|“三维操 作”|“对齐”命令(ALIGN)，可以使当前对象与其他对象对齐，它既适用于二 维对象，也适用于三维对象。
中文版AutoCAD 2009基础教程
中文版AutoCAD 2009基础教程
5.3.3 旋转对象
单击“菜单浏览器”按钮，在弹出的菜单中选择“修改”|“旋转”命令 (ROTATE)，或在“功能区”选项板中选择“常用”选项卡，在“修改”面板 中单击“旋转”按钮，可以将对象绕基点旋转指定的角度。
中文版AutoCAD 2009基础教程
5.3.4 对齐对象
中文版AutoCAD 2009基础教程
5.2.4 缩放对象
在夹点编辑模式下确定基点后，在命令行提示下输入SC进入缩放模式， 命令行将显示如下提示信息。
** 比例缩放 ** 指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:
中文版AutoCAD 2009基础教程
5.2.5 镜像对象
** 移动 ** 指定移动点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:
Байду номын сангаас
中文版AutoCAD 2009基础教程
5.2.3 旋转对象
在夹点编辑模式下，确定基点后，在命令行提示下输入RO进入旋转模式， 命令行将显示如下提示信息。
** 旋转 **
指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:
➢ 选择对象的方法 ➢ 过滤选择 ➢ 快速选择
中文版AutoCAD 2009基础教程
5.1.1 选择对象的方法
在AutoCAD中，选择对象的方法很多。例如，可以通过单击对象逐个拾 取，也可利用矩形窗口或交叉窗口选择；可以选择最近创建的对象、前面的选 择集或图形中的所有对象，也可以向选择集中添加对象或从中删除对象。
中文版AutoCAD 2009基础教程
第05章 选择与编辑二维图形对象
在AutoCAD中，单纯地使用绘图命令或绘图工具只能绘制一些基本的图形 对象。为了绘制复杂图形，很多情况下都必须借助于图形编辑命令。AutoCAD 2009提供了众多的图形编辑命令，如复制、移动、旋转、镜像、偏移、阵列、拉 伸及修剪等。使用这些命令，可以修改已有图形或通过已有图形构造新的复杂图 形。
➢ 拉伸对象 ➢ 移动对象 ➢ 旋转对象 ➢ 缩放对象 ➢ 镜像对象
中文版AutoCAD 2009基础教程
5.2.1 拉伸对象
在不执行任何命令的情况下选择对象，显示其夹点，然后单击其中一个夹 点，进入编辑状态。此时，AutoCAD自动将其作为拉伸的基点，进入“拉伸” 编辑模式，命令行将显示如下提示信息。
中文版AutoCAD 2009基础教程
5.1.4 使用编组
在AutoCAD 2009中，可以将图形对象进行编组以创建一种选择集，使编 辑对象变得更为灵活。
中文版AutoCAD 2009基础教程
5.2 使用夹点编辑图形对象
在AutoCAD 2009中，夹点是一种集成的编辑模式，提供了一种方便快捷 的编辑操作途径。例如，使用夹点可以对对象进行拉伸、移动、旋转、缩放及 镜像等操作。
中文版AutoCAD 2009基础教程
5.1 选 择 对 象
在对图形进行编辑操作之前，首先需要选择要编辑的对象。AutoCAD用 虚线亮显所选的对象，这些对象就构成选择集。选择集可以包含单个对象，也 可以包含复杂的对象编组。在AutoCAD中，单击“菜单浏览器”按钮，在弹出 的菜单中单击“选项”按钮，可以通过打开的“选项”对话框的“选择集”选 项卡，设置选择模式、拾取框的大小及夹点功能。
中文版AutoCAD 2009基础教程
5.1.2 过滤选择
在命令行提示下输入FILTER命令，将打开“对象选择过滤器”对话框。 可以以对象的类型(如直线、圆及圆弧等)、图层、颜色、线型或线宽等特性作 为条件，过滤选择符合设定条件的对象。此时必须考虑图形中对象的这些特性 是否设置为随层。
中文版AutoCAD 2009基础教程
在AutoCAD 2009中，不仅可以使用夹点来移动、旋转、对齐对象，还可以 通过“修改”菜单中的相关命令来实现。
➢ 删除对象 ➢ 移动对象 ➢ 旋转对象 ➢ 对齐对象
中文版AutoCAD 2009基础教程
5.3.1 删除对象
单击“菜单浏览器”按钮，在弹出的菜单中选择“修改”|“删除”命令 (ERASE)，或在“功能区”选项板中选择“常用”选项卡，在“修改”面板中单击 “删除”按钮，都可以删除图形中选中的对象。
与“镜像”命令的功能类似，镜像操作后将删除原对象。在夹点编辑模式 下确定基点后，在命令行提示下输入MI进入镜像模式，命令行将显示如下提 示信息。
** 镜像 ** 指定第二点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:
中文版AutoCAD 2009基础教程
5.3 删除、移动、旋转和对齐对象
中文版AutoCAD 2009基础教程
5.3.2 移动对象
移动对象是指对象的重定位。单击“菜单浏览器”按钮，在弹出的菜单中 选择“修改”|“移动”命令(MOVE)，或在“功能区”选项板中选择“常用” 选项卡，在“修改”面板中单击“移动”按钮，可以在指定方向上按指定距离 移动对象，对象的位置发生了改变，但方向和大小不改变。
