Hypermesh操作大全1.Geom1.1 Node节点（1）xyz坐标创建节点，可以选择坐标系，as node在节点上（2）On Geometry在几何上创建节点，可以在硬点、线、表面、平面上创建节点（3）Arc Center在圆弧圆心创建节点，可以在节点、线与硬点组成的圆弧中心创建节点，可以设定容差（默认忽略容差）（4）Extract Parametric在线、面上以输入参数阵列节点，定义阵列区域大小（百分比）与阵列节点数目Extract on Line在线上阵列节点，可以输入阵列节点数目，间隔算法有线性、指数与曲率控制（中间稀疏两边密或者中间密两边稀疏），可以输入间隔密度（5）Interpolate Nodes插值节点，输入在节点之间插值节点的数目以及算法，算法有线性、指数与曲率控制可以输入间隔密度Interpolate on Line在线上插值节点Interploate onSurface在面上的节点之间插值节点（6）Intersect交叉，在交叉处创建节点，可以创建【向量、线】与【线、实体、表面、平面】交叉处生成节点1.2 Node edit 编辑节点（1）associate关联节点，作用是把节点关联到【面、点、线、实体】，可以设置容差（2）move node移动节点，但是节点必须在面上（3）place node重置节点，将节点移动到选择目标面上，应对个别节点在平面外（4）remap在线上重新排布节点（5）align node 对齐节点，选中两个节点后，将其他节点移动到选中的两个节点的连线上（直线，无线延伸）1.3 temp nodes临时节点1.4 distance 测距（1）two nodes两节点测距（2）three nodes 三节点测距（3）two point 两硬点测距（4）three point三硬点测距1.5 Point创建硬点（1）XYZ坐标创建硬点（2）Arc Center 圆心创建硬点，可以在节点、线与硬点组成的圆弧中心创建节点，可以设定容差（默认忽略容差）（3）Extract Parametric在线、面上以输入参数阵列硬点，定义阵列区域大小（百分比）与阵列硬点数目（4）Intersect交叉，在交叉处创建节点，可以创建【向量、线】与【线、实体、表面、平面】交叉处生成硬点1.6 Lines 创建线（1）XYZ两点创建直线（2）Linear Nodes 以节点创建折线，可以选择封闭Smooth nodes创建光滑曲线Controlled Nodes创建可控曲线（3）Drag along Vector向量拉伸直线（4）Arc Center and Radius圆心半径创建圆弧Arc Nodes and Vector圆弧节点与向量Acr Three Nodes 三点圆弧（5）Circle Center and Radius 圆形半径创建圆Circle Nodes and Vector 圆心节点与向量创建远Circle Three Nodes 三点创建圆（6）Conic 创建圆锥曲线（7）Extract Edge 以面的边线或者边创建等距曲线（8）Intersect 创建交线，可以创建平面与线、表面、单元、平面的交线，也可以创建两个曲面的交线（9）Mainifold 在面上创建线，线过节点，可以用创建的线分割平面（10）Offset 偏置，可以创建等距偏移与非等距偏移（11）Midline 中间线，距离两边等距（12）Fillet 创建、删除倒角（13）Tangent 创建切线，可以创建点、线与线的切线（14）Normal to Geometry外一点（节点、硬点）做线、表面或者实体的垂线Normal from Geometry 从几何（线、表面或者实体）上一点做几何的垂线Normal 2D to Plane 通过平面上一点创建垂直于2D几何线的垂线（15）Features 由网格反求几何特征1.7 Line Edit编辑线（1）Combine 连接线，两条线中间有断开，连接两个端点（2）Split at point 在硬点处断开线（3）Split at joint 在连接处断开线（4）Split at line 在与线相交处断开线（5）Split at plane 在与面相交处断开线，其中面可以以多种方式创建（6）Smooth line光滑曲线，两种方式：a设定容差；b设定接近与一条线，其中接近方式有两种算法，一种为水平抛物线法（flat parabola），一种为B样条简化算法（bezer simplify）（7）Extend line 延长线1.8 Length长度确定选中线段的长度1.9Surfaces创建平面（1）Square三点创建平面（2）Cylinder Full 创建完整圆柱面，定义底部圆面的中心与高度法向节点，定义半径与高度，注意：底部圆心与法向节点之间距离不是圆柱高度，仅代表方向Cylinder Partial 创建部分圆柱面，与创建完整圆柱类似，其中major vector 确定半圆柱的起始0°位置，顶点、法向点与major vector点右手法则决定向量，Axis ratio为直径比，该数值大于0小于1，创建椭圆柱面（3）Cone full创建完整圆台面，与圆柱面类似Cone Partial创建部分圆台面，与部分圆柱面类似（4）Sphere Center and Radius球心半径创建圆球Sphere Partial 创建部分球面，输入球心点，R向点和Phi点或者theta点，分两个方向以角度来创建球面，轴线为球心中点与R点、球心与Phi点或者theta 点形成的轴线（5）Torus Center and Radius 创建圆环，指定轴线方向为法向量点与中心连线，Major radius为主直径，为圆环中心直径，Minor radius为圆环小直径Torus Three Nodes 三点创建圆环，major center 圆环主中心，minor center 圆环小环中心，minor radius圆环小环半径Torus Partial 创建部分圆环，定义圆环中心（center），主轴法向（normal）和主轴（6）Spin旋转曲面，用点或者线旋转创建平面（7）Drag along Vector/Line/Normal 沿着向量/线/法向拉伸直线创建平面（8）Spline/Filler 填充平面，可以用线、节点与硬点来创建封闭平面（9）Ruled 两条（或两组点）线扫描（10）Skin创建蒙皮（11）Fillet创建圆角（12）From FE用网格创建平面（13）Meshline以网格节点生成线然后创建面，与用FE创建不同的是Meshline 可以选择单元中间节点，该命令主要用来重建面，便于加载1.10 Surface Edi．．．．．．．．．．t编辑面（1）trim with nodesa.two nodes两点切面，点必须在面上b.multiple nodes 多点切面，多点连线为曲线c.node narmal to edge 节点与直线垂线分割面（2）trim with line用线切割面a.with cut line手动划线分割面b. with lines用线划分面c.with offset lines 用偏置线切割面，线必须已经是切割线，如果不是即有的自由边则需要先用with lines切割（3）trim with surface/plane用面切割面a.with plane用平面切割面，平面的定义可以沿着X、Y、Z轴和一个点定义，也可以向量或者三点向量定义b. with surfs用面来切割面，可以选择两个面全部分别切割c. self-intersecting surfs自相交面的分割（4）untrim不切割（5）offset偏置a.disjoint offset偏移选中面，其他不偏移b.continuous offset 连续偏移，偏移后偏移面与其他面还是相连的（6）extend延伸a.max extension最大延伸量，by distance 延伸距离，by thickness multiplier以壳体厚度倍增b.entend over edge延伸到边缘，to surface到面，by distance依据距离，byfilling gaps依据间隙距离（7）shrink收缩面，相当于等距偏移，设定偏右距离1.11 Defeature．．．．．．．．．缺陷处理（重点）（1）pinholes作用是填孔，设定容差小于多大的孔填死（2）surf fillets面圆角（3）edge fillets边圆角（4）duplicates找到重复面并删除（5）symmetry对称面设定1.12midsurface暂时用不到1.13dimensioning尺寸标注，修改实体尺寸1.14 solid（1）创建实体、圆柱、圆锥、球体、圆环与部分实体详见曲面生成功能（2）bounding surfaces曲面生成实体（3）spin面旋转生成实体（4）drag系列，面拉伸成体（5）ruled系列，类似于扫描1.15 solid edit重点。

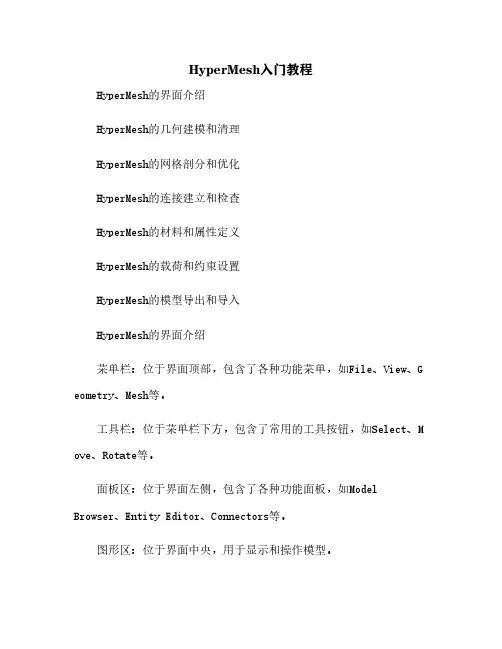

HyperMesh入门教程HyperMesh的界面介绍HyperMesh的几何建模和清理HyperMesh的网格剖分和优化HyperMesh的连接建立和检查HyperMesh的材料和属性定义HyperMesh的载荷和约束设置HyperMesh的模型导出和导入HyperMesh的界面介绍菜单栏：位于界面顶部，包含了各种功能菜单，如File、View、G eometry、Mesh等。

工具栏：位于菜单栏下方，包含了常用的工具按钮，如Select、M ove、Rotate等。

面板区：位于界面左侧，包含了各种功能面板，如Model Browser、Entity Editor、Connectors等。

图形区：位于界面中央，用于显示和操作模型。

状态栏：位于界面底部，用于显示当前的操作模式、坐标系、鼠标位置等信息。

HyperMesh的几何建模和清理HyperMesh可以通过两种方式创建几何模型：从零开始创建：使用Geometry菜单中的各种工具，如Point、Line、Surface等，可以创建基本的几何实体，并通过Boolean运算等方式进行组合和修改。

无论是哪种方式创建的几何模型，都需要进行一定的清理工作，以保证模型的质量和完整性。

HyperMesh提供了一系列的几何清理工具，如Geometry菜单中的Check、Edit、Cleanup等选项。

常见的几何清理操作包括：检查并修复几何实体之间的重叠、交叉、间隙等问题。

检查并修复几何实体内部的自相交、重复点线面等问题。

检查并修复几何实体之间的拓扑关系，如共享点线面等。

检查并修复几何实体的法向方向，确保法向一致性。

检查并修复几何实体的尺寸和形状，避免过大或者过小、过扁或者过尖等问题。

HyperMesh的网格剖分和优化网格剖分是将连续的几何实体离散为有限个节点和单元，以便进行有限元分析。

HyperMesh支持多种类型的网格剖分方法，如：2D网格剖分：将平面或者曲面实体剖分为三角形或者四边形单元。

hypermesh基础培训教程Hypermesh是一款广泛使用的有限元前后处理软件，包括了有限元模型的建立、网格生成、汇编、求解和结果后处理等功能。

在航空航天、汽车、能源等行业中广泛应用，有着十分广泛的应用前景。

为了更好地使用Hypermesh，我们需要进行相应的培训和学习。

本文将介绍Hypermesh的基础培训教程，帮助大家更好地了解Hypermesh和应用它进行工程分析。

一、Hypermesh界面的基本介绍Hypermesh界面主要包括工具栏、菜单栏、模型区、字符串区、报告窗口和提示窗口。

其中，工具栏包括了常用的工具，如选择工具、切割工具等。

菜单栏可以方便地进行模型建立、加载、网格生成和后处理等操作，模型区和字符串区可以展示模型和数据的具体细节。

报告窗口和提示窗口用于输出信息和提醒用户。

二、建立模型建立模型是Hypermesh的第一步，它需要通过实体建模、划分单元和添加边界条件等步骤来完成。

实体建模可通过拓扑工具构建有限元模型，划分单元可以将实体分解为网格，添加边界条件可以对模型进行约束条件的设定。

在建模过程中，需要注意保证模型的一致性与完整性，因为这些因素将直接影响到模型的质量。

三、网格生成网格是建立模型的重要步骤，而网格生成是将初始模型转化为有限元模型的过程。

Hypermesh中提供了多种网格生成方案，可以根据需要选择合适的方案。

常用的网格类型包括Tetra网格、Hexa网格、Shell网格和Beam网格等。

在网格生成过程中，需要注意参数的设定和对每个元素的细节库分析。

因为网格的质量将直接影响到有限元分析的结果。

四、汇编汇编是对网格模型进行有限元分析的第一步，它将网格模型转换为矩阵形式，可以用于后续的解方程。

Hypermesh提供了多种汇编方案，可以根据需要进行选择。

汇编过程中需要设定质量检查和解决质量问题等操作，因为这些因素对模型的质量和精确度都有着重要的影响。

五、求解求解是有限元分析的核心部分，它将汇编得到的矩阵进行求解，得到模型的位移、应力和应变等结果。

Hypermesh基础培训教程一、引言Hypermesh是一款功能强大的有限元前处理器，广泛应用于结构分析、热分析、流体分析等领域。

本教程旨在帮助初学者快速掌握Hypermesh的基础操作，为后续的高级应用打下坚实基础。

通过本教程的学习，读者将能够熟练地进行几何建模、网格划分、材料属性定义、边界条件施加等基本操作。

二、Hypermesh界面及基本操作1.启动Hypermesh在安装完Hypermesh软件后，双击桌面图标启动程序。

初次启动时，系统会提示设置工作目录，选择一个便于管理的路径即可。

2.界面介绍Hypermesh界面主要包括菜单栏、工具栏、主窗口、状态栏等部分。

菜单栏包含文件、编辑、视图、网格、工具等菜单，通过菜单可以执行各种操作。

工具栏提供了常用的快捷操作按钮，方便用户快速执行命令。

主窗口用于显示几何模型、网格、分析结果等。

状态栏位于界面底部，显示当前操作的状态信息。

3.基本操作(1)打开模型：通过菜单栏“文件”→“打开”命令，选择相应的几何文件（如iges、stp等格式），打开模型。

(2)缩放、旋转、平移视图：通过工具栏的相应按钮，可以调整视图的显示。

同时，鼠标滚轮可以控制视图的缩放。

(3)选择元素：鼠标左键单击选择单个元素，按住Ctrl键同时单击可以选择多个元素。

(4)创建集合：通过菜单栏“编辑”→“创建集合”命令，可以将选中的元素创建为一个集合，便于后续操作。

(5)撤销与重做：通过菜单栏“编辑”→“撤销”或“重做”命令，可以撤销或重做上一步操作。

三、几何建模1.几何清理在实际工程中，导入的几何模型往往存在冗余面、重叠边等问题，需要进行几何清理。

Hypermesh提供了丰富的几何清理工具，如合并顶点、删除线、删除面等。

2.创建几何元素Hypermesh支持创建点、线、面、体等几何元素。

通过菜单栏“几何”→“创建”命令，选择相应的几何元素创建工具，如创建点、创建线、创建面等。

3.几何编辑Hypermesh提供了丰富的几何编辑功能，如移动、旋转、缩放、镜像、复制等。

hypermesh-hyperview应用技巧与高级实例目录1. 引言1.1 背景和意义1.2 结构概述1.3 目的2. HyperMesh基础应用技巧2.1 网格建模2.2 材料定义和属性设置2.3 边界条件设置3. HyperView结果后处理技巧3.1 数据导入与预处理3.2 结果展示与分析3.3 动画与报告生成4. HyperMesh高级实例讲解4.1 汇合区域的创建和优化4.2 拓扑优化与形状优化方法比较分析4.3 多物理场耦合仿真案例研究5 结论和总结1. 引言1.1 背景和意义在工程设计与分析领域中，有着众多的设计软件和仿真工具。

其中，Hypermesh与HyperView作为Altair HyperWorks软件套件中的两大核心模块，提供了强大而全面的功能，被广泛应用于结构、材料、流体等领域的建模、优化以及后处理等任务。

Hypermesh作为一款先进的有限元前处理软件，在结构建模方面具备丰富的功能和强大的求解能力。

通过其快速且高效的网格划分算法，用户可以轻松地将复杂几何图形转换成可用于数值计算的网格模型。

此外，在材料定义和属性设置、边界条件设置等方面，Hypermesh提供了灵活性强、易于操作的工具，使得用户能够更加精确地描述系统，并满足各种特定需求。

与此同时，HyperView则是一款专业级别的有限元后处理工具。

它不仅支持各类有限元结果数据文件的导入，并能够对结果进行处理、展示和分析，而且还提供了丰富多样的可视化功能。

用户可通过HyperView直观地查看、评估仿真结果，并生成动画和报告，以便更好地理解和传达仿真结果。

本文将重点介绍Hypermesh与HyperView的应用技巧与高级实例，帮助读者更好地掌握这两款工具的使用方法，提高工程设计与分析的效率和准确性。

1.2 结构概述本文共分为5个部分。

首先，在引言部分（第1节）中，我们将介绍本文的背景、意义和结构概述。

其次，第2节将详细讲解Hypermesh的基础应用技巧，包括网格建模、材料定义和属性设置、边界条件设置等方面。

HyperMesh概述——综合功能最强大的有限元前处理器ANSYS学习与应用分享·解惑·技术变现HyperMesh 是一款市场领先的多学科有限元前处理器，它可以对最大、最复杂模型的生成过程（从导入 CAD 几何结构到导出可随时运行的求解器文件）进行管理。

最近 20 多年来，HyperMesh 已逐渐发展成为业内领先的前处理器，是概念和高保真建模的首选。

该软件具备高级的几何结构创建和网格划分功能，提供了便于快速生成模型的环境。

能够快速生成高质量网格是HyperMesh 的核心功能之一。

目前，模块化子系统设计和对新材料的不断探索成为行业的大势所趋；HyperMesh 含有先进的模型组装工具，能够对生成和组装复杂的子系统提供支持，此外，先进的创建、编辑和可视化工具还可助力层压复合材料建模。

借助网格变形和几何结构尺寸标注功能，可以对设计进行更改。

HyperMesh 是一种独立于求解器的环境，拥有丰富的 API，因此可以实现高级定制。

全球已有成千上万家客户采用HyperMesh 生成和管理模型，该软件支持各种 CAD 和求解器接口，因此非常适合大多数垂直市场和领域。

优势强大的企业级有限元分析建模解决方案•HyperMesh 与各种 CAD 和 CAE有直接接口，支持自定义集成方式，可以无缝地融入任何工程设计环境中。

•HyperMesh 为用户提供了一个强大、通用的企业级有限元分析建模平台，帮助用户最大程度降低在建模工具上的投资及培训费用。

高速、高质量的网格划分技术•依靠壳、四面体或六面体的自动网格划分或半自动网格划分功能，HyperMesh 简化了复杂模型的建模流程。

通过自动化装配模型功能及批处理网格划分功能提高用户效率•HyperMesh 与PDM 紧密连接，便于双向通信，此外，HyperMesh 可以直接管理零部件表现形式及配置。

•批处理网格划分技术无需用户进行手工的几何清理及网格划分工作，可加快模型的开发过程。

hypermesh教程HyperMesh是一款强大的有限元前处理软件，具有丰富的功能和灵活的操作方式。

本教程将介绍一些常用的操作和技巧，帮助初学者快速上手使用HyperMesh。

1. 启动HyperMesh首先，双击打开HyperMesh软件。

在启动界面选择创建一个新模型。

然后选择创建一个新的分析模型。

2. 导入几何模型在模型创建界面，点击菜单栏的“文件”选项，选择“导入”命令。

在弹出的对话框中选择几何模型文件，并点击“打开”按钮。

此时，几何模型将被导入到HyperMesh中。

3. 创建网格选择菜单栏的“网格”选项，然后点击“网格生成”命令。

根据需要选择适当的网格类型和参数，并点击“生成”按钮。

HyperMesh将自动生成网格。

4. 添加材料属性在模型创建界面，选择菜单栏的“材料”选项，然后点击“新建属性”命令。

在弹出的对话框中输入材料属性的名称和参数，并点击“确定”按钮。

然后将材料属性分配给相应的单元。

5. 定义边界条件选择菜单栏的“加载”选项，然后点击“新建边界条件”命令。

在弹出的对话框中选择边界条件的类型和参数，并点击“确定”按钮。

然后将边界条件应用到相应的单元。

6. 定义载荷同样，在加载菜单栏中选择“新建载荷”命令。

在弹出的对话框中选择载荷类型和参数，并点击“确定”按钮。

然后将载荷应用到相应的单元。

7. 进行分析在菜单栏中选择“求解”选项，然后点击“开始分析”命令。

HyperMesh将根据定义的网格、材料属性、边界条件和载荷进行计算，并显示分析结果。

8. 后处理选择菜单栏的“后处理”选项，然后点击“显示结果”命令。

在弹出的对话框中选择需要显示的结果类型和参数，并点击“确定”按钮。

HyperMesh将显示相应的分析结果图形。

9. 保存模型和结果在菜单栏中选择“文件”选项，然后点击“保存”命令。

在弹出的对话框中选择保存的文件路径和名称，并点击“保存”按钮。

这样，模型和分析结果将被保存到指定的文件中。

hypermesh输入参数变化范围【最新版】目录1.HyperMesh 简介2.HyperMesh 输入参数的作用3.HyperMesh 输入参数的变化范围4.结论正文1.HyperMesh 简介HyperMesh 是一种广泛应用于计算机辅助工程（CAE）领域的有限元分析（FEA）软件。

它可以用于解决各种工程问题，例如线性/非线性结构力学、热传导、热膨胀、动力学、疲劳分析等。

通过使用 HyperMesh，工程师可以对产品进行模拟、分析和优化，以提高产品质量并降低生产成本。

2.HyperMesh 输入参数的作用HyperMesh 具有丰富的输入参数，这些参数对于有限元分析过程至关重要。

它们可以影响分析结果的准确性、计算速度以及后续的后处理和报告生成。

输入参数主要包括以下几个方面：- 模型参数：如模型类型、材料属性、单元类型等；- 边界条件：如固定约束、滑动约束、对称约束等；- 载荷条件：如均布载荷、集中载荷、温度载荷等；- 求解设置：如求解器类型、求解方法、迭代次数等；- 后处理设置：如结果输出、可视化、报告生成等。

3.HyperMesh 输入参数的变化范围HyperMesh 的输入参数变化范围因其功能和适用领域的广泛性而具有多样性。

下面分别对不同类型的参数进行简要说明：- 模型参数：模型类型可以选择从简单的几何体到复杂的实体模型；材料属性可以涵盖各种金属、非金属、复合材料等；单元类型包括结构单元、热传导单元、热膨胀单元等。

- 边界条件：固定约束可以设置为 X、Y、Z 方向上的自由度；滑动约束可以设置为平移或旋转；对称约束可以设置为关于某个轴线的对称。

- 载荷条件：均布载荷可以设置为常数或随空间变化的函数；集中载荷可以设置为集中力或压力；温度载荷可以设置为随时间变化的函数。

- 求解设置：求解器类型可以选择线性或非线性求解器；求解方法可以选择直接法、迭代法等；迭代次数可以根据问题复杂度和计算资源进行调整。
