阳江市第一职业技术学校三相异步电动机正反转控制线路教案电子教研组课题：三相异步电动机的正反转控制线路教学内容及目的：知识目标：掌握三相异步电动机正反转控制的设计思路，理解其工作原理。
技能目标：能够完成三相异步电动机正反转控制的接线。
情感目标：培养学生自主学习能力，树立互帮互助的团队合作意识。
教学重点：设计三相异步电动机正反转控制线路。
教学难点：分析三相异步电动机正反转控制线路的工作原理。
授课类型：专业实操课授课方法：理论与实践一体化教具准备接线控制面板、剥线钳、尖嘴钳、一字起、十字起、若干导线。
教学内容教法与学法一、新课导入（2分钟）提问：（1）你见过升降机吗？如：工地上的起重设备，医院、高层住宅的电梯等。
（2）升降机的上升和下降是如何实现的？一般是通过电动机的正反转来实现，我们可以规定电动机正转时为升降机的上升，反转时为升降机的下降。
（3）电动机又是如何实现正转和反转的呢？二、知识铺垫（3分钟）电动机反转的条件：改变通入电动机定子绕组三相电源的相序。
换相的方法：改变电源任意两相的接线。
三、学生自主设计（任务驱动法）（20分钟）设计任务：要求完成一台三相异步电动机的正反转控制，当按下正转按钮时，电动机起动并正转运行；当按下停止按钮时，电动机停止运行，再按下反转按钮时，电动机起动并反转运行。
任务一：电动机正转线路设计任务二：电动机反转线路设计通过现实生活中我们熟悉的升降机引出今天上课的主题——电动机的正反转控制。
简单回顾电工基础内容，为本次课找到突破口。
动画演示如何换相，让学生看的更直观、学的更容易、记得更清楚。
教学重点给定任务，引导、启发学生循序渐进分步完成，培养学生自主学习和思维创新能培养学生解决实际问题的能力，体现分层教学。
第二节课完成两人一组配合完成实现技能目标和学生共同回顾并和学生一起小结。
体现分层教学课外作业：必做题：根据电动机正反转的线路图，试分析电动机正转时如不按停止按钮而直接按反转启动按钮会有什么现象发生？选做题：本任务中的正转和反转之间转换必须先按下停止按钮，请设计电路，使得电动机在正转和反转之间转换时不必按下停止按钮即可转换。
三相异步电动机正反转控制线路教案一、教学目标：1. 了解三相异步电动机正反转控制线路的基本原理。
2. 学会使用控制器、接触器、继电器等元件进行三相异步电动机正反转控制。
3. 能够设计并搭建三相异步电动机正反转控制线路。
4. 能够对三相异步电动机正反转控制线路进行故障排除。
二、教学内容：1. 三相异步电动机正反转控制线路的基本原理。
2. 控制器、接触器、继电器等元件的使用方法。
3. 三相异步电动机正反转控制线路的设计与搭建方法。
4. 三相异步电动机正反转控制线路的故障排除方法。
三、教学方法：1. 采用讲授法，讲解三相异步电动机正反转控制线路的基本原理、控制器、接触器、继电器等元件的使用方法。
2. 采用演示法，展示三相异步电动机正反转控制线路的设计与搭建过程。
3. 采用实验法，让学生动手操作，实际搭建三相异步电动机正反转控制线路，并进行故障排除。
四、教学准备：1. 教室、实验室等教学场所。
2. 三相异步电动机、控制器、接触器、继电器等元件。
3. 实验台、工具、电线等实验器材。
五、教学过程：1. 讲解三相异步电动机正反转控制线路的基本原理。
2. 讲解控制器、接触器、继电器等元件的使用方法。
3. 演示三相异步电动机正反转控制线路的设计与搭建过程。
4. 让学生动手操作，实际搭建三相异步电动机正反转控制线路。
5. 讲解三相异步电动机正反转控制线路的故障排除方法。
6. 让学生进行实验，练习故障排除。
7. 总结并复习本节课的内容。
六、教学评估：1. 课堂讲授结束后，通过提问方式评估学生对三相异步电动机正反转控制线路基本原理的理解程度。
2. 观察学生在实验过程中的操作技能和解决问题的能力，评估学生对控制器、接触器、继电器等元件使用方法的掌握情况。
3. 通过学生提交的实验报告，评估学生对三相异步电动机正反转控制线路设计与搭建方法的掌握程度。
4. 收集并评估学生在故障排除练习中的表现，以评估其对故障排除方法的掌握情况。
三相异步电动机的正反转控制授课教案一、教学目标1. 让学生了解三相异步电动机的结构和工作原理。
2. 让学生掌握三相异步电动机的正反转控制方法。
3. 培养学生动手操作和分析问题的能力。
二、教学内容1. 三相异步电动机的结构2. 三相异步电动机的工作原理3. 三相异步电动机的正反转控制电路4. 正反转控制电路的安装与调试5. 故障分析与排除三、教学重点与难点1. 教学重点：三相异步电动机的结构、工作原理和正反转控制方法。
2. 教学难点：正反转控制电路的安装与调试，故障分析与排除。
四、教学方法1. 采用讲授法讲解三相异步电动机的结构、工作原理和正反转控制方法。
2. 采用演示法展示正反转控制电路的安装与调试过程。
3. 采用案例分析法分析故障现象，培养学生解决问题的能力。
五、教学准备1. 准备三相异步电动机的相关资料，如图片、视频等。
2. 准备正反转控制电路的元件，如开关、按钮、电机等。
3. 准备故障案例，用于分析与讨论。
【导入】（简要介绍三相异步电动机的应用场景，引出本节课的主题。
）【讲解】1. 三相异步电动机的结构（讲解三相异步电动机的各个部分及其作用。
）2. 三相异步电动机的工作原理（讲解三相异步电动机的工作原理，包括旋转磁场、电磁转矩等。
）3. 三相异步电动机的正反转控制方法（讲解三相异步电动机的正反转控制方法，如控制电路、开关等。
）【演示】1. 正反转控制电路的安装与调试（演示正反转控制电路的安装过程，包括接线、检查等。
）2. 故障分析与排除（演示故障现象，引导学生分析原因，并提出解决方法。
）【练习】1. 让学生根据所学内容，绘制三相异步电动机的正反转控制电路图。
2. 让学生分析给出的故障案例，并提出解决方案。
【总结】（总结本节课所学内容，强调重点和难点。
）【作业】1. 复习三相异步电动机的结构、工作原理和正反转控制方法。
2. 完成故障案例的分析报告。
六、教学活动1. 实践操作：让学生独立完成三相异步电动机的正反转控制电路的安装与调试。
课题：三项异步电动机正反转控制电路教学目标：1、掌握理解正反转的实现过程。
2、掌握三相异步电动机正反转的工作原理。
3、熟练分析三相异步电动机的工作流程。
4、通过引导学生分析工作原理、培养和训练学生综合分析电路的能力。
教学重点、难点：重点：理解三相异步电动机的控制线路的工作原理。
难点：分析三相异步电动机的工作流程。
解决措施：利用PPT动画课件来化难为易，对比加深理解。
新课学法指导：1、回忆电动机单向连续控制线路2、课上认真听讲3、做好笔记4、加强师生间的互动教具选择：PPT课件、相关元件、黑板课时：2课时课型：理论课教学过程：一、整顿课堂纪律，准备进入教学。
二、复习回忆并提问：（1）自锁概念？点两名学生回答问题。
（2）自锁控制电路需要哪些元件？各有什么作用？点名回答，全班回答作用。
（3）生活中那些机械要求电动机有正反两个转向。
全班回答，归纳。
三、导入新课题：通过刚才几个同学回答的问题，我们知道在日常生活中我们坐的电梯，以及各种生产机械常常要求具有上、下、左、右、前、后等相反方向的运动，这就要求电动机能实现可逆运行。
因此我们今天要学习的新课内容是三相异步电动机正反转运行控制电路（打开PPT课题页）。
四、教学内容：（一）、三相异步电动机如何实现反转：将接至交流电动机的三相交流电源进线中任意两相对调，电动机就可以反转。
（二）改变电源相序的方法一般有两种：1、利用倒顺开关改变电源相序。
2、利用交流接触器改变电源相序。
（三）、倒顺开关正、反转控制线路：1、控制电路图：2、工作原理：（1）、正转：当手柄扳至“顺”位置时，QS的动触头和左边的静触头相接触，接通电路，电动机的电源相序为L1—L2—L3，电动机正转。
（2）、反转：当手柄扳至“倒”位置时，QS的动触头和右边的静触头相接触，接通电路，电动机的电源相序为L3—L2—L1，电动机正转。
（3）、停止：手柄扳至“停”位置时，电动机失电停转。
3、倒顺开关正反转控制线路的优缺点各是什么？（1）、优点：倒顺开关正反转控制电路所用电器较少，线路简单。
三相异步电动机的正反转控制电路(公开课教案)第一章：绪论1.1 课程背景本课程旨在通过学习三相异步电动机的正反转控制电路，使学生掌握电动机的基本工作原理、正反转控制电路的构成及工作原理，培养学生运用电动机控制电路解决实际问题的能力。
1.2 教学目标(1) 了解三相异步电动机的基本工作原理。
(2) 掌握三相异步电动机的正反转控制电路的构成及工作原理。
(3) 学会分析电动机控制电路，并能运用控制电路解决实际问题。
1.3 教学内容本章主要介绍三相异步电动机的基本工作原理、正反转控制电路的构成及工作原理。
第二章：三相异步电动机的基本工作原理2.1 教学目标(1) 了解三相异步电动机的结构及工作原理。
(2) 掌握三相异步电动机的启动原理及运行特性。
2.2 教学内容本章主要介绍三相异步电动机的结构、工作原理、启动原理及运行特性。
第三章：正反转控制电路的构成及工作原理3.1 教学目标(1) 了解正反转控制电路的构成。
(2) 掌握正反转控制电路的工作原理。
3.2 教学内容本章主要介绍正反转控制电路的构成、工作原理及控制方式。
第四章：正反转控制电路的安装与调试4.1 教学目标(1) 学会正反转控制电路的安装与调试。
(2) 能够分析并解决正反转控制电路安装与调试过程中遇到的问题。
4.2 教学内容本章主要介绍正反转控制电路的安装步骤、注意事项及调试方法。
第五章：案例分析与实践5.1 教学目标(1) 能够分析实际工程中的正反转控制电路案例。
(2) 学会运用正反转控制电路解决实际问题。
5.2 教学内容本章主要分析实际工程中的正反转控制电路案例，培养学生运用控制电路解决实际问题的能力。
教学方法：结合课堂讲解、实验演示、学生实践等多种教学方式，使学生更好地理解和掌握三相异步电动机的正反转控制电路。
教学评价：通过课堂提问、作业批改、实验报告和期末考试等方式，评估学生对三相异步电动机的正反转控制电路的掌握程度。
第六章：正反转控制电路的设计与优化6.1 教学目标(1) 能够根据实际需求设计正反转控制电路。
三相异步电动机正反转控制线路教案一、教学目标1. 了解三相异步电动机的结构和工作原理。
2. 掌握三相异步电动机的正反转控制线路的构成和原理。
3. 学会使用控制器、接触器、继电器等元器件搭建三相异步电动机的正反转控制线路。
4. 能够对三相异步电动机的正反转控制线路进行调试和故障排除。
二、教学内容1. 三相异步电动机的结构和工作原理。
2. 三相异步电动机的正反转控制线路的构成和原理。
3. 控制器、接触器、继电器等元器件的作用和选用。
4. 三相异步电动机正反转控制线路的搭建和调试方法。
5. 三相异步电动机正反转控制线路的故障排除方法。
三、教学方法1. 采用讲授法，讲解三相异步电动机的结构、工作原理、正反转控制线路的构成和原理等基本知识。
2. 采用演示法，展示三相异步电动机正反转控制线路的搭建和调试过程。
3. 采用实践法，让学生动手搭建和调试三相异步电动机的正反转控制线路，增强实践操作能力。
四、教学准备1. 教室内设置多媒体设备，用于展示图片、视频等教学资源。
2. 准备三相异步电动机、控制器、接触器、继电器等元器件。
3. 准备教学PPT，内容包括三相异步电动机的结构、工作原理、正反转控制线路的构成和原理等。
五、教学过程1. 导入新课：通过展示三相异步电动机的实物图片，引导学生思考三相异步电动机的结构和作用。
2. 讲解基本知识：讲解三相异步电动机的结构、工作原理、正反转控制线路的构成和原理。
3. 演示搭建过程：展示三相异步电动机正反转控制线路的搭建过程，讲解控制器、接触器、继电器等元器件的作用和选用。
4. 学生动手实践：让学生分组动手搭建和调试三相异步电动机的正反转控制线路，教师巡回指导。
5. 总结和拓展：总结本节课所学内容，布置课后作业，拓展学生对三相异步电动机正反转控制线路的应用场景的了解。
教学反思：在授课过程中，要注意理论联系实际，让学生通过动手实践加深对三相异步电动机正反转控制线路的理解。
要注意观察学生的反应，适时调整教学节奏和难度，确保学生能够跟上教学进度。
《三相异步电动机接触器联锁正反转控制线路》教案教师马栋教学部机电部任教班级13 机电 3 教学地点实训楼 201 课时 4三相异步电动机接触器联锁正反转控制线课型理论加实操课题路教材电力拖动控制线路与技能训练（第四版）三相异步电动机接触器联锁正反控制线路是《电力拖动控制线路与技能训练》一书中第二单元课题二中的重点内容。
三相异步电动机的接触器联锁正反转教材分析控制线路是按钮联锁正反转控制电路和按钮接触器双重联锁正反转控制电路的基础上。
学好这一节对学习后面的按钮联锁正反转控制电路和按钮接触器双重联锁安装至关重要。
本内容的教学对象是13 级机电专业学生，他们已经学习过电动机的正转学生分析控制，以及自锁的原理。
接触器联锁正反转控制线路的工作原理及特点。
线路安装的工艺、技巧及教学重点检修方法等。
线路检修方法及思路。
通过典型故障，用举例法、示范法使学生树立正确教学难点的维修思路，掌握常用的检修方法。
知识掌握接触器联锁正反转控制线路的工作原理。
教学目标情感培养学生严谨认真的职业工作态度。
问题、认识问题、解决问题。
增强学生用辩证唯物主义观点来发现能力掌握接触器联锁正反转控制线路的正确安装和检修。
接触器联锁正反转控制线路的工作原理及特点。
线路安装的工艺、技巧及教学重点及突检修方法等。
通过几个基本线路的观察、分析，作为学习接触器联锁正反转控出重点的方法制线路内容的突破。
教学难点及突线路检修方法及思路。
通过典型故障，用举例法，演示法，实践法使学生出难点的方法树立正确的维修思路，掌握常用的检修方法，使整个教学过程融合在学生参与和交流之中，使学生在学习过程中感受到探索成功的乐趣。
总体教学构想突出三点，一是突出知识结构，二是绘图和识图，三是动手教法及学法指导操作。
将以往的读图发展成为识图、绘图、填图，说图，进而形成“启、绘、议、说、做”的五字教学模式。
课外作业绘制接触器联锁正反转控制线路的原理图、布置图、接线图教学过程教学过程主要教学内容及步骤时间分配【新课导入】（1）已经学习了电动机的正转控制，以及如何实现自锁控制。
教学设十三相异步电动机的正反转控制线路课题：三相异步电动机的正反转控制线路授课班级:电子中职高一年级下学期授课时间：2014年4月11日星期五授课教材:中国劳动社会保障出版社《电力拖动控制线路与技能训练》教材分析:《三相异步电动机的正反转控制线路》这节内容选自第二单元课题三“三相异步电动机的正反转控制线路”第二部分。
正反转控制在现代化生产中属于绝对不可缺少的生产控制环节，如机床工作台的前进与后退、万能铳床主轴的正传与反转、起重机的上升与下降等。
它在电动机的基本控制中，前面与电动机的正转控制紧密相连，后面与位置控制、顺序控制、多地控制、启动控制、制动控制等密切相关，对今后进一步进行电工技能实训及培养学生的实际动手操作能力起着举足轻重的作用。
O教学目标:知识与技能：1）理解三相异步电动机三种正反转控制线路；2）掌握三相异步电动机正反转的工作原理。
过程与方法：1）通过分析三种控制电路的渐进过程，培养学生的识图能力以及比较分析和归纳总结的能力。
2）通过引导学生分析工作原理、培养和训练学生综合分析电路的能力。
情感态度与价值观：培养学生严谨认真的职业工作态度。
增强学生发现问题、认识问题、解决问题。
O教学重点:1）接触器联锁的正反转控制线路的组成与工作原理2）对控制线路的每个元件都要明确其位置和作用。
O教学难点:1）如何改变三相电源相序。
2 ）引导学生思考如何实现双重联锁。
提问、启发引导法（重点）：先不给出线路图，在教师的步步启发下，学生积极思考，由师生共同画出接触器联锁的正反转控制线路图。
这样，便于学生掌握线路的组成与工作原理。
学法:学生根据老师提出的问题，参照之前学习的内容积极思考，共同分析，得出结论。
授课方法:理论与实践一体化教具准备多媒体、PPT粉笔、已接好线的电动机正转控制线路的实训板。
教学过程:教学内容教法与学法一、新课导入用一组关于生产生活中的图片引出学生对三相异步电动机正反转控制的思考，回顾实现电动机的正反转的方法，使学生大致了解三相异步电动机正反转控制线路的工作过程。

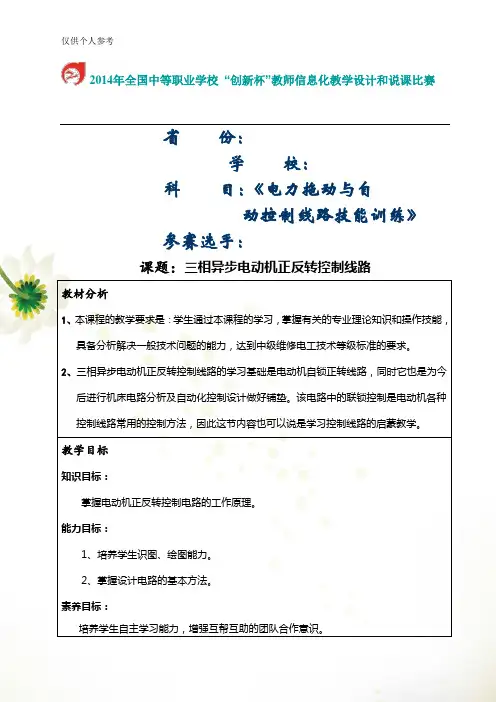

2014年全国中等职业学校“创新杯”教师信息化教学设计和说课比赛省份：学校：科目：《电力拖动与自动控制线路技能训练》参赛选手：课题：三相异步电动机正反转控制线路教材分析1、本课程的教学要求是：学生通过本课程的学习，掌握有关的专业理论知识和操作技能，具备分析解决一般技术问题的能力，达到中级维修电工技术等级标准的要求。
2、三相异步电动机正反转控制线路的学习基础是电动机自锁正转线路，同时它也是为今后进行机床电路分析及自动化控制设计做好铺垫。
该电路中的联锁控制是电动机各种控制线路常用的控制方法，因此这节内容也可以说是学习控制线路的启蒙教学。
教学目标知识目标：掌握电动机正反转控制电路的工作原理。
能力目标：1、培养学生识图、绘图能力。
2、掌握设计电路的基本方法。
素养目标：培养学生自主学习能力，增强互帮互助的团队合作意识。
仅供个人参考仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken ver wendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
三相异步电动机的正反转控制授课教案第一章：三相异步电动机简介1.1 学习目标了解三相异步电动机的结构和工作原理掌握三相异步电动机的性能和特点1.2 教学内容三相异步电动机的结构三相异步电动机的工作原理三相异步电动机的性能和特点1.3 教学方法采用PPT演示，讲解三相异步电动机的结构和工作原理通过实物展示，使学生更直观地了解三相异步电动机的结构结合实际案例，分析三相异步电动机的性能和特点第二章：三相异步电动机的正转控制2.1 学习目标掌握三相异步电动机的正转控制原理学会正转控制电路的设计和接线2.2 教学内容三相异步电动机正转控制原理正转控制电路的设计和接线2.3 教学方法讲解三相异步电动机正转控制原理，结合实际案例进行分析让学生通过实验操作，加深对正转控制原理的理解第三章：三相异步电动机的反转控制3.1 学习目标掌握三相异步电动机的反转控制原理学会反转控制电路的设计和接线3.2 教学内容三相异步电动机反转控制原理反转控制电路的设计和接线3.3 教学方法讲解三相异步电动机反转控制原理，结合实际案例进行分析演示反转控制电路的设计和接线过程，让学生跟随操作让学生通过实验操作，加深对反转控制原理的理解第四章：三相异步电动机的正反转控制电路4.1 学习目标掌握三相异步电动机的正反转控制电路原理学会正反转控制电路的设计和接线4.2 教学内容三相异步电动机的正反转控制电路原理正反转控制电路的设计和接线4.3 教学方法讲解三相异步电动机的正反转控制电路原理，结合实际案例进行分析让学生通过实验操作，加深对正反转控制电路原理的理解第五章：三相异步电动机的正反转控制应用案例5.1 学习目标学会分析三相异步电动机的正反转控制应用案例掌握正反转控制电路在实际工程中的应用5.2 教学内容分析三相异步电动机的正反转控制应用案例正反转控制电路在实际工程中的应用5.3 教学方法分析典型的正反转控制应用案例，让学生理解正反转控制电路的实际应用结合实际工程案例，讲解正反转控制电路在工程中的应用让学生通过实际操作，掌握正反转控制电路在工程中的实际应用第六章：正反转控制电路的故障分析与维修6.1 学习目标学会分析正反转控制电路的常见故障掌握正反转控制电路的维修方法6.2 教学内容正反转控制电路的常见故障分析正反转控制电路的维修方法6.3 教学方法讲解正反转控制电路的常见故障，结合实际案例进行分析演示正反转控制电路的维修方法，让学生跟随操作让学生通过实验操作，学习正反转控制电路的维修技巧第七章：正反转控制电路的调试与维护7.1 学习目标学会正反转控制电路的调试方法掌握正反转控制电路的维护技巧7.2 教学内容正反转控制电路的调试方法正反转控制电路的维护技巧7.3 教学方法讲解正反转控制电路的调试方法，结合实际案例进行分析演示正反转控制电路的维护技巧，让学生跟随操作让学生通过实验操作，掌握正反转控制电路的调试与维护方法第八章：正反转控制电路在工业中的应用8.1 学习目标了解正反转控制电路在工业中的应用掌握正反转控制电路在工业中的应用案例8.2 教学内容正反转控制电路在工业中的应用正反转控制电路在工业中的应用案例8.3 教学方法讲解正反转控制电路在工业中的应用，结合实际案例进行分析分析正反转控制电路在工业中的应用案例，让学生理解其在工业中的重要作用让学生通过实际操作，掌握正反转控制电路在工业中的应用技巧第九章：正反转控制电路的节能与优化9.1 学习目标了解正反转控制电路的节能方法掌握正反转控制电路的优化技巧9.2 教学内容正反转控制电路的节能方法正反转控制电路的优化技巧9.3 教学方法讲解正反转控制电路的节能方法，结合实际案例进行分析演示正反转控制电路的优化技巧，让学生跟随操作让学生通过实验操作，学习正反转控制电路的节能与优化技巧10.1 学习目标巩固所学知识10.2 教学内容综合练习题10.3 教学方法提供综合练习题，让学生检测自己的学习效果重点和难点解析一、三相异步电动机简介难点解析：三相异步电动机的结构和工作原理较为复杂，需要通过PPT演示和实物展示来帮助学生理解。
三相异步电动机的正反转控制电路（公开课教案）公开课教案课程：电工电子技术及应用课题：三相异步电动机的正反转控制电路时间：年月日第3、4节班级：班授课人：学校一、课题：6.3 三相异步电动机的正反转控制电路二、教学目的和要求：了解电源相序与电动机运转的关系；掌握实现电动机正反转的控制方法；会分析三相异步电动机正反转控制电路的工作原理；会进行常见三相异步电动机正反转控制电路的安装与故障排除；掌握控制电路的分析方法。
三、教学重点和难点：接触器联锁正反转控制电路四、授课方法：讲授为主，实验演示为辅五、课型：新授课六、教具：多媒体教学设备一套，THWD-2型维修电工技能实训考核装置一套七、教学过程：Ⅰ、组织教学检查到勤，整顿纪律Ⅱ、复习提问、引入新课1、复习接触器自锁连续控制电路（1）学生代表（2名）上黑板画出接触器自锁连续控制电路原理图；（2）学生代表口头指出接触器自锁连续控制电路中各元器件的作用；（3）学生代表口头简述接触器自锁连续控制电路的工作原理。
2、由生产实践需要引入新课播放一段视频（起重机吊钩的上升和下降；电梯的上行和下行；万能铣床主轴的正转和反转；工作台的前进和后退等）。
生产实践中，许多的生产机械往往要求运动部件能正、反两个方向运动，从而实现可逆运行。
3、改变三相异步电动机转向的方法从电动机的工作原理可知，只要改变电动机定子绕组的电源相序，就可实现电动机的反转。
在实际应用中，通过两个接触器改变电源相序实现电动机正反转控制。
Ⅲ、讲授新课6.3 三相异步电动机的正反转控制电路6.3.1 接触器联锁正反转控制电路1、原理图引导学生在接触器自锁连续控制电路原理图的基础上，自行改画设计出接触器联锁正反转控制电路原理图。
设计提示1：KM F为正转接触器，主触点闭合时，电动机正转；KM R为反转接触器，主触点闭合时，电动机反转。
设计提示2：KM F、KM R主触头不能同时闭合。
QF：空气断路器，起隔离开关兼短路保护作用；KM F：正转接触器，主触点单独闭合，电动机正转；KM R：反转接触器，主触点闭合改变定子电源相序，电动机反转；SB StF，SB StR：分别为正转、反转起动按钮；SB StP ：停止按钮。
三相异步电动机的正反转控制课题名称教师活动学生活动【复习提问】15分钟通过第四章继电器-接触器控制电路的学习，大家对三相异步电动机的正反转电路已经熟悉指出图中：自锁环节、电气互锁环节、机械互锁环节【新课引入】 10分钟播放视频，通过工厂里平面磨床、镗床等的老式继电器-接触器控制电柜与新式PLC控制电柜的对比，突出PLC控制方式的特点、优点。
从而引出如何利用PLC来实现电动机的正反转控制。
【新课讲授】 80分钟PLC控制三相异步电动机正反转1、系统的控制要求：红色按钮按下：停止电机的转动绿色按钮按下：若在此之前电机没有工作，则电机正转起动，并保持电机正转若在此之前电机反转，则将电机切换到正转状态，并保持电机正转若在此之前电机已经正转，则电机的转动状态不变蓝色按钮按下：若在此之前电机没有工作，则电机反转起动，并保持电机反转若在此之前电机正转，则将电机切换到反转状态，并保持电机反转若在此之前电机已经反转，则电机的转动状态不变注意：电动机不可以同时进行正转和反转，否则会损坏系统。
2、PLC的I/O点的地址分配（1）地址分配是什么？（2）地址分配的目的是什么？（3）如何有效进行地址分配？1、给出问题复习双重互锁正反转控制电路的工作原理2、提出要求组内互相讨论，旨在每一位组员积极参与3、评价方法基础较弱的同学回答问题设置情境展示任务给出控制要求设问启发学生进入编程第一步……地址分配组内讨论、代表回答完成复习任务观看视频，激发兴趣，了解学习任务明确控制要求明确输入输出点的对应关系输入元件名称输入地址输出元件名称输出地址SB1 停止按钮（红色）X000 KM1 正转接触器Y000 SB2 正转按钮（绿色）X001 KM2 反转接触器Y001 SB3 反转按钮（蓝色）X002FR 热继电器常开触点X0033、PLC外部接线图注意：输入端直流电源由PLC内部提供，COM端的接法输出端交流电源则是由外部供给，COM端的接法电源4、系统编程分析与实现⑴、梯形图电动机单向连续运行PLC控制电路如何？电动机单向连续运行控制电路电动机正向连续运行和反向连续运行PLC控制电路如何？重点强调1、按钮都使用常开按钮2、接线方式知识重点：引导学生积极探究、逐步解决问题。
公开课教案课程：电工电子技术及应用课题：三相异步电动机的正反转控制电路时间：年月日第3、4节班级：班授课人：学校一、课题：6.3 三相异步电动机的正反转控制电路二、教学目的和要求：了解电源相序与电动机运转的关系；掌握实现电动机正反转的控制方法；会分析三相异步电动机正反转控制电路的工作原理；会进行常见三相异步电动机正反转控制电路的安装与故障排除；掌握控制电路的分析方法。
三、教学重点和难点：接触器联锁正反转控制电路四、授课方法：讲授为主，实验演示为辅五、课型：新授课六、教具：多媒体教学设备一套，THWD-2型维修电工技能实训考核装置一套七、教学过程：Ⅰ、组织教学检查到勤，整顿纪律Ⅱ、复习提问、引入新课1、复习接触器自锁连续控制电路（1）学生代表（2名）上黑板画出接触器自锁连续控制电路原理图；（2）学生代表口头指出接触器自锁连续控制电路中各元器件的作用；（3）学生代表口头简述接触器自锁连续控制电路的工作原理。
2、由生产实践需要引入新课播放一段视频（起重机吊钩的上升和下降；电梯的上行和下行；万能铣床主轴的正转和反转；工作台的前进和后退等）。
生产实践中，许多的生产机械往往要求运动部件能正、反两个方向运动，从而实现可逆运行。
3、改变三相异步电动机转向的方法从电动机的工作原理可知，只要改变电动机定子绕组的电源相序，就可实现电动机的反转。
在实际应用中，通过两个接触器改变电源相序实现电动机正反转控制。
Ⅲ、讲授新课6.3 三相异步电动机的正反转控制电路6.3.1 接触器联锁正反转控制电路1、原理图引导学生在接触器自锁连续控制电路原理图的基础上，自行改画设计出接触器联锁正反转控制电路原理图。
设计提示1：KM F为正转接触器，主触点闭合时，电动机正转；KM R为反转接触器，主触点闭合时，电动机反转。
设计提示2：KM F、KM R主触头不能同时闭合。
QF：空气断路器，起隔离开关兼短路保护作用；KM F：正转接触器，主触点单独闭合，电动机正转；KM R：反转接触器，主触点闭合改变定子电源相序，电动机反转；SB StF，SB StR ：分别为正转、反转起动按钮；SB StP ：停止按钮。
三相异步电动机的正反转控制线路授课教案第一章：三相异步电动机概述1.1 电动机的概念1.2 三相异步电动机的结构和工作原理1.3 三相异步电动机的性能和参数第二章：正反转控制线路原理2.1 控制线路的基本组成2.2 接触器的作用和原理2.3 继电器的作用和原理第三章：正反转控制线路的设计3.1 控制线路的设计原则3.2 控制线路的设计步骤3.3 控制线路的设计实例第四章：正反转控制线路的安装与调试4.1 控制线路的安装步骤4.2 控制线路的调试步骤4.3 控制线路的常见问题及解决方法第五章：正反转控制线路的应用案例5.1 简单的正反转控制线路案例5.2 复杂的正反转控制线路案例5.3 正反转控制线路在实际工程中的应用第六章：正反转控制线路的优化6.1 优化目的和意义6.2 控制线路优化的方法6.3 优化案例分析第七章：正反转控制线路的保护7.1 保护装置的种类和作用7.2 过载保护的实现方法7.3 短路保护的实现方法第八章：正反转控制线路的故障分析与维修8.1 故障类型及原因8.2 故障诊断方法8.3 故障维修实例第九章：正反转控制线路在自动化生产线中的应用9.1 自动化生产线的概述9.2 正反转控制线路在自动化生产线中的应用案例9.3 自动化生产线中的控制线路设计要点10.2 行业发展趋势10.3 课程拓展与深化重点和难点解析一、三相异步电动机概述补充说明：详细讲解电动机的各个部件功能，如定子、转子、绕组等，以及电动机的工作原理。
深入解析电动机的性能参数，如功率、转速、效率等，以及它们之间的关系。
二、正反转控制线路原理补充说明：详细解析接触器和继电器的工作原理，包括吸合、释放等过程。
讲解接触器和继电器在控制线路中的作用，如控制电源、切换电路等。
三、正反转控制线路的设计补充说明：详细讲解控制线路设计的原则，如安全性、可靠性、经济性等。
解析设计步骤，包括确定控制方式、选择元件等。
并通过实例演示设计过程。
三相异步电动机的正反转控制授课教案章节一：三相异步电动机简介1. 学习目标：了解三相异步电动机的结构、工作原理和性能特点。
2. 教学内容：a. 三相异步电动机的结构：定子、转子、绕组、磁极等。
b. 三相异步电动机的工作原理：旋转磁场、电磁力、转子运动等。
c. 三相异步电动机的性能特点：功率、转速、效率、启动特性等。
3. 教学方法：讲解、演示、讨论。
4. 教学资源：图片、视频、实物模型。
章节二：三相异步电动机的正转控制1. 学习目标：掌握三相异步电动机的正转控制原理和实现方法。
2. 教学内容：a. 正转控制原理：电源相序、启动方式、转子转速等。
b. 正转控制实现方法：手动控制、自动控制、远程控制等。
c. 正转控制电路：接触器、开关、按钮等元件的连接和配合。
3. 教学方法：讲解、演示、实验。
4. 教学资源：电路图、实验设备、操作手册。
章节三：三相异步电动机的反转控制1. 学习目标：掌握三相异步电动机的反转控制原理和实现方法。
2. 教学内容：a. 反转控制原理：电源相序、启动方式、转子转速等。
b. 反转控制实现方法：手动控制、自动控制、远程控制等。
c. 反转控制电路：接触器、开关、按钮等元件的连接和配合。
3. 教学方法：讲解、演示、实验。
4. 教学资源：电路图、实验设备、操作手册。
章节四：三相异步电动机的正反转控制电路1. 学习目标：了解三相异步电动机的正反转控制电路的构成和作用。
2. 教学内容：a. 正反转控制电路的构成：接触器、开关、按钮、继电器等元件。
b. 正反转控制电路的作用：实现电动机的正转、反转和停止。
c. 正反转控制电路的工作原理：电路连接、信号传递、控制逻辑等。
3. 教学方法：讲解、演示、实验。
4. 教学资源：电路图、实验设备、操作手册。
章节五：三相异步电动机的正反转控制应用实例1. 学习目标：掌握三相异步电动机的正反转控制在实际应用中的案例。
2. 教学内容：a. 实例一：机床电动机的正反转控制。
