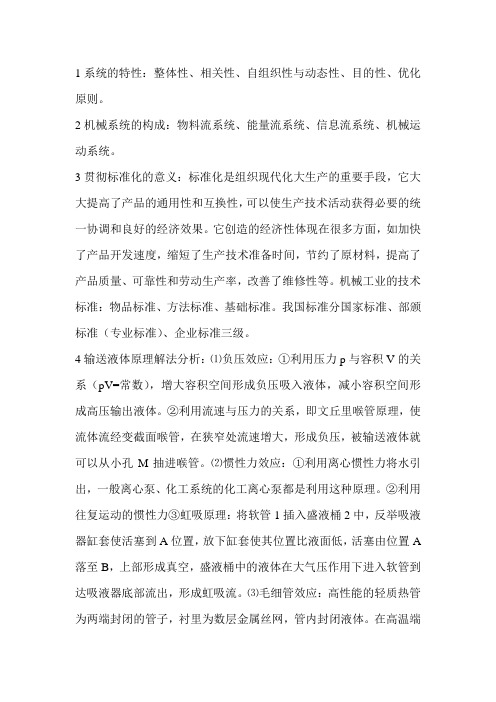

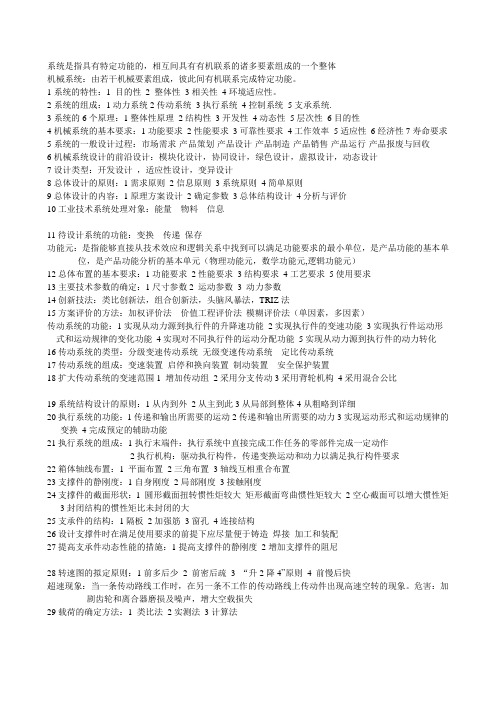

系统是指具有特定功能的,相互间具有有机联系的诸多要素组成的一个整体
机械系统:由若干机械要素组成,彼此间有机联系完成特定功能。
1系统的特性:1 目的性2 整体性3相关性4环境适应性。
2系统的组成:1动力系统2传动系统3执行系统4控制系统5支承系统.
3系统的6个原理:1整体性原理2结构性3开发性4动态性5层次性6目的性
4机械系统的基本要求:1功能要求2性能要求3可靠性要求4工作效率5适应性6经济性7寿命要求5系统的一般设计过程:市场需求-产品策划-产品设计-产品制造-产品销售-产品运行-产品报废与回收
6机械系统设计的前沿设计:模块化设计,协同设计,绿色设计,虚拟设计,动态设计
7设计类型:开发设计,适应性设计,变异设计
8总体设计的原则:1需求原则2信息原则3系统原则4简单原则
9总体设计的内容:1原理方案设计2确定参数3总体结构设计4分析与评价
10工业技术系统处理对象:能量物料信息
11待设计系统的功能:变换传递保存
功能元:是指能够直接从技术效应和逻辑关系中找到可以满足功能要求的最小单位,是产品功能的基本单位,是产品功能分析的基本单元(物理功能元,数学功能元,逻辑功能元)
12总体布置的基本要求:1功能要求2性能要求3结构要求4工艺要求5使用要求
13主要技术参数的确定:1尺寸参数2 运动参数3 动力参数
14创新技法:类比创新法,组合创新法,头脑风暴法,TRIZ法
15方案评价的方法:加权评价法价值工程评价法模糊评价法(单因素,多因素)
传动系统的功能:1实现从动力源到执行件的升降速功能2实现执行件的变速功能3实现执行件运动形式和运动规律的变化功能4实现对不同执行件的运动分配功能5实现从动力源到执行件的动力转化16传动系统的类型:分级变速传动系统无级变速传动系统定比传动系统
17传动系统的组成:变速装置启停和换向装置制动装置安全保护装置
18扩大传动系统的变速范围1 增加传动组2采用分支传动3采用背轮机构4采用混合公比
19系统结构设计的原则:1从内到外2从主到此3从局部到整体4从粗略到详细
20执行系统的功能:1传递和输出所需要的运动2传递和输出所需要的动力3实现运动形式和运动规律的变换4完成预定的辅助功能
21执行系统的组成:1执行末端件:执行系统中直接完成工作任务的零部件完成一定动作
2执行机构:驱动执行构件,传递变换运动和动力以满足执行构件要求
22箱体轴线布置:1 平面布置2三角布置3轴线互相重合布置
23支撑件的静刚度:1自身刚度2局部刚度3接触刚度
24支撑件的截面形状:1 圆形截面扭转惯性炬较大矩形截面弯曲惯性矩较大2空心截面可以增大惯性矩3封闭结构的惯性矩比未封闭的大
25支承件的结构:1隔板2加强筋3窗孔4连接结构
26设计支撑件时在满足使用要求的前提下应尽量便于铸造焊接加工和装配
27提高支承件动态性能的措施:1提高支撑件的静刚度2增加支撑件的阻尼
28转速图的拟定原则:1前多后少2 前密后疏3 “升2降4”原则4 前慢后快
超速现象:当一条传动路线工作时,在另一条不工作的传动路线上传动件出现高速空转的现象。危害:加剧齿轮和离合器磨损及噪声,增大空载损失
29载荷的确定方法:1 类比法2实测法3计算法
设计带式制动器时,应使拉紧力作用在制动带的松边。
原因:1装在转速高的传动件上,可使结构尺寸小些2装在靠近执行机构的传动构件上能使传动链中其他传动构件避免过载运行3因此应该放在靠近执行机构且转速高的传动体上
30控制系统的组成:1发令环节2 执行环节3转换环节
31总体主要参数的确定:1尺寸参数2运动参数3动力参数4重量参数5性能参数
11.从控制系统的原理来看控制系统由3个环节组成,发令环节,执行环节,转换环节。
12.系统的产生有生核,合并,因果,自繁,外力等五种形式。
13.在导轨副中,运动的一方称为动导轨,不动的一方称为支承导轨。
14.提高支承系统热特性的措施有均热,采用“热对称”结构,散热和隔热。
1.设计对象的四个共性
1)具有确定的技术过程。
2)具有接受和转换物料、能量与信息状态的功能。
3)由许多要素集成。设施、设备、机器、零部件、元器件等。
4)由人规划、设计、加工、建立和使用
2.简述系统的三个定律
系统论第一定律:系统的属性种类总是多于组成它的各个事物在孤立状态时的属性种类之和,对于可量度的某具体属性的值,系统可能起到放大或缩小作用,也可能不发生变化,究竟起何作
用取决于该属性的本质、系统的结构以及系统内协同作用的强弱。
系统论第二定律:在保证实现环境允许系统达到的功能的前提下,整个系统对空间、时间、物质、能量和信息的利用率将趋于最高。
该定律又称之为五率最高原则。
系统论第三定律:不同的系统在某种意义上存在着一定程度的相似性,从一个系统上得出的规律,可以推广或还原到与之相似的其它系统上去
4.先进设计与常规设计的比较
设计对象:先进技术考虑了人、机、环境的相互协调,从而发挥产品的最大潜力或提高系统的有效性。
工业设计、人因设计、生态设计等方面的设计成果不胜枚举。
设计过程:先进设计在手段、方式和内容上发生了质的变化。它充分采用计算机、自动绘图和数据库管理等技术,大大提高了数据的准确性、稳定性和效率,且使修改设
计十分方便。它由过去的串行设计发展为并行工程,正在向全程自动化设计发展。
设计方法:先进设计的指导思想由过去的经验、类比方法提高到逻辑的、理性的、系统的新设计方法。它广泛采用系统化设计、创新设计、智能设计和虚拟设计等,使设计水平有了质的飞跃。其中不少技术已日趋成熟,并得到广泛的应用。
