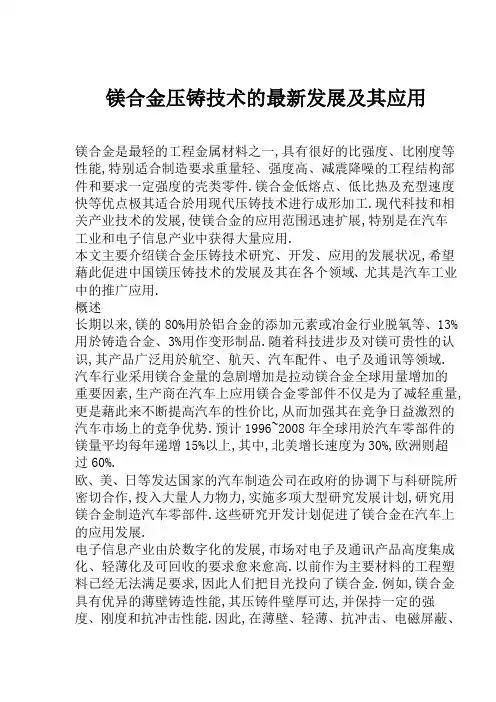

镁合金压铸技术的最新发展及其应用镁合金是最轻的工程金属材料之一，具有很好的比强度、比刚度等性能，特别适合制造要求重量轻、强度高、减震降噪的工程结构部件和要求一定强度的壳类零件。
镁合金低熔点、低比热及充型速度快等优点极其适合於用现代压铸技术进行成形加工。
现代科技和相关产业技术的发展，使镁合金的应用範围迅速扩展，特别是在汽车工业和电子信息产业中获得大量应用。
本文主要介绍镁合金压铸技术研究、开发、应用的发展状况，希望藉此促进中国镁压铸技术的发展及其在各个领域、尤其是汽车工业中的推广应用。
概述长期以来，镁的80%用於铝合金的添加元素或冶金行业脱氧等、13%用於铸造合金、3%用作变形制品。
随着科技进步及对镁可贵性的认识，其产品广泛用於航空、航天、汽车配件、电子及通讯等领域。
汽车行业采用镁合金量的急剧增加是拉动镁合金全球用量增加的重要因素，生产商在汽车上应用镁合金零部件不仅是为了减轻重量，更是藉此来不断提高汽车的性价比，从而加强其在竞争日益激烈的汽车巿场上的竞争优势。
预计1996~2008年全球用於汽车零部件的镁量平均每年递增15%以上，其中，北美增长速度为30%，欧洲则超过60%。
欧、美、日等发达国家的汽车制造公司在政府的协调下与科研院所密切合作，投入大量人力物力，实施多项大型研究发展计划，研究用镁合金制造汽车零部件。
这些研究开发计划促进了镁合金在汽车上的应用发展。
电子信息产业由於数字化的发展，巿场对电子及通讯产品高度集成化、轻薄化及可回收的要求愈来愈高。
以前作为主要材料的工程塑料已经无法满足要求，因此人们把目光投向了镁合金。
例如，镁合金具有优异的薄壁铸造性能，其压铸件壁厚可达0.8mm-1.5mm，并保持一定的强度、刚度和抗冲击性能。
因此，在薄壁、轻薄、抗冲击、电磁屏蔽、散热及环保等方面的要求之下，镁合金成了制造商的最佳选择。
近年来，电子信息产业的镁合金消耗量急剧增加，成为拉动全球镁消耗量的另一重要因素。
过去，限制镁合金广泛应用的主要因素是价格和镁合金的生产工艺，近几年这两方面都有较大突破。
随着从镁的冶炼到镁合金的生产工艺不断完善，以及容易回收的特性使镁合金的价格进一步走低，新型镁合金压铸技术的出现扩大了镁合金的应用範围，增加了镁合金与其它工程材料的竞争力。
国外镁合金压铸技术及其应用利用传统的压铸技术压铸镁合金，与压铸其它合金一样，存在型腔内气体以及由压铸涂料产生的气体无法顺利排出的问题。
这些气体在高压下或者溶解在镁合金内，或者形成许多弥散分布在压铸件内的高压微气孔。
因此，铸件既不能进行热处理强化，也不能在较高的温度下使用。
为了消除这种缺陷，提高压铸件的内在质量，扩大压铸件的应用範围，近20年来，经过材料工作者的不懈努力，开发出一些新的压铸技术，包括半固态压铸、触变注射成形技术、充氧压铸、真空压铸等。
触变注射成形技术半固态压铸和触变注射成形是较新的金属制品生产技术。
半固态金属成形技术首先是由美国麻省理工学院Flemings教授於上世纪70年代开发的新一代金属加工技术。
目前在美国、日本、瑞士、意大利等国家，半固态成形已进入到工业化的增长期。
这种工艺对铝合金的半固态成形基本成熟。
但由於镁合金的锭料在二次加热时易氧化燃烧，所以一般的半固态成形工艺不适宜镁合金的半固态成形。
因此，美国Dow Chemical 公司研制了镁合金的半固态触变成形工艺与设备。
触变注射成形技术是一种把低熔点合金进行熔化，以高速、高压把原料注入金属模具内进行成形的技术，目前已经进入实用阶段触变注射成形的铸造压力高，能促进金属模具和镁合金料浆间的热传递，导致表面附近的晶粒微细化，对成形产品赋予了高耐蚀性和机械强度。
这个铸造压力还能提高产品对金属模的复制性，加强筋和凸起部的成形容易。
料浆的温度与普通压铸方法相比，低50?100℃，因而能控制产品由於热收缩而引起的尺寸变化，并提高模具的使用寿命。
此外，触变注射成形的零件可以热处理，而且不需要配备熔化炉、不使用SF6防燃气体、不产生浮渣和淤渣等，兼顾了安全性和环保要求（SF6破坏大气臭氧层）。
因此，触变注射成形技术是今後实用的成形方法。
目前，利用触变注射成形技术可以制备手机、笔记本电脑、数码照相机、摄像相机、液晶投影仪等可移动通讯器材的壳体。
座椅、方向盘等汽车零部件的成形应用也在研究开发中。
充氧压铸充氧压铸是金属液充填压铸型腔前，将氧气充入型腔取代其中的空气，当能与氧气发生反应的金属液压入型腔时，一部分氧气通过排气槽排出，而残留在型腔中的氧气就与金属液发生反应，生成氧化物颗粒，呈弥散状分布在铸件中，从而消除了压铸件的气孔。
充氧压铸件的晶粒非常细小，从而具有良好的拉伸强度与疲劳性能。
而普通压铸件的显微组织中有相当数量的含铁针状组织，降低了塑性。
由於充氧压铸消除了压铸件中的气孔，因此，压铸件可以热处理与焊接。
充氧压铸需附加充氧控制装置，铸型充氧不但消耗氧气，还增加了铸造循环时间。
由於这些原因，充氧压铸件比普通压铸件的价格要贵10%? 15%。
但采用充氧压铸後减少了铸件废品，提高了性能，节省了机械加工费用，综合起来考虑，对质量要求较高的铸件反而可以节约10%?30%。
因此，充氧压铸特别适合於需要热处理提高力学性能、有气密性要求、在较高温度下使用或需要焊接组合的压铸件。
日本轻金属株式会社采用充氧压铸法批量生产镁合金磁头支架，该支架过去由多层迭合组成，现改为整体压铸件，不但实现了轻量化，而且有很大的经济价值。
该公司使用充氧压铸法生产的镁合金摩托车轮和汽车轮已投入生产，与铝轮相比，镁轮的重量减轻15%。
真空压铸真空压铸通过在压铸过程中抽除型腔内的气体而消除或显着减少压铸件内的气孔和溶解气体，提高压铸件的力学性能和表面质量。
目前已经成功的在冷室压铸机生产出AM60B镁合金汽车轮毂，在锁模力为2940kN 的热室压铸机上生产出AM60B镁合金汽车方向盘，铸件伸长率由 8%提高至16%。
国内镁合金压铸技术及其应用压铸生产的迅速发展引起了国家科技部门和社会各界以及国外和港台地区厂商前所未有的关注，并已形成一股强大的推动力。
国内镁合金压铸发展状况近年来，国内镁合金压铸件产量平均年增长率达到了18%。
2001年镁合金压铸件生产简况统计。
以广东为例，目前已经发展到11家镁合金压铸厂，共拥有压铸机46台。
产品主要有：笔记本电脑外壳、掌上电脑外壳、手机外壳、照相机零件等。
图2为国内制备的镁合金变速箱壳体及镁合金方向盘。
全国从事镁合金压铸的单位已经发展到五十馀家，其中上海乾通汽车附件公司生产的镁合金汽车变速箱壳体、浙江岱美聚氨酯有限公司生产的镁合金汽车方向盘，深圳富士康公司、深圳嘉丰金属制品厂和东莞宝元科技镁合金厂以及青岛金谷镁业股份有限公司等开发的镁合金笔记本电脑外壳和手机外壳，均为镁合金应用的典範。
由於镁合金独特的性能优势，最近重庆镁业科技股份有限公司已推出镁合金概念摩托车；隆鑫集团和重庆华鹰摩托车公司开发了“镁合金六档机”，产品已批量生产投放巿场。
这说明摩托车行业已经意识到镁合金应用的重要性以及它广阔的巿场前景和巨大的经济效益，并已付诸行动，这有望成为镁合金压铸件推广应用又一新的突破口，发展前途充满希望。
上海乾通汽车附件公司的轿车变速箱体镁合金压铸件大量应用於本田、通用、大众等名牌汽车，这标志着中国压铸工艺技术正在向国际水平推进。
国内压铸企业面临的机遇与挑战随着人民生活水平的提高，汽车及信息化产业迅速发展。
上海汽车集团的战略目标是2007年实现汽车年产100万辆，汽车行业的高速发展已成为压铸生产持续发展的基础。
由於约70%的镁合金压铸件用於汽车，因此要求中国的汽车工业应加速采用镁合金压铸件，以适应加入WTO 後更加激烈的竞争局面。
必须改变引入新车型後用铝铸件替代镁铸件的作法，提高中国自身镁合金的生产水平。
中国关於镁合金及其压铸技术还处於起步阶段。
除了在航空航天工业界有小量的镁合金金属型铸件的使用外，镁合金在民品上使用还较少。
作为民用金属材料的广泛应用，还有许多工艺技术障碍需要突破。
中国镁合金的开发应用工作明显大大落後於欧美国家，重要产品的开发和工艺研究成果还未见报道。
近几年国外关於镁合金应用从工艺到设备的大量专利技术的出现，中国如不及时开展镁合金及其压铸技术的研究工作，这些专利技术对中国镁合金技术发展的卡脖将愈加严重，对中国进入21世纪後的竞争地位是极为不利的。
例如，前几年中国对半固态凝固的工艺进行了许多的研究，取得了一些研究成果，但此工艺作为产品实用工艺的开发一直未见报道。
目前，发达国家的半固态凝固技术的实用研究已有较大的技术突破、有了较成功的应用，大大改善了压铸产品的质量和性能，新的流变铸造和触变铸造已成为生产需要强度高、气密性好的镁合金汽车零件、电子通讯产品外壳的重要实用工艺。
他们同时推出许多保护性专利，以期在这项技术上取得垄断性的竞争优势。
例如美国Dow Chemical公司1991年取得触变压铸技术专利，现在还授权日本JSW和加拿大Husky公司生产新型镁合金触变成形机；美国康奈尔大学研发的流变成形工艺及设备1996年取得专利。
镁合金技术应用展望人类社会发展到了二十一世纪的今天，人们已经开始认识到节约能源及保护环境的重性。
由於镁合金具有重量轻等诸多优点，它的应用可以大大降低对能源的消耗，因此镁合金将在未来的结构材料中占据重要地位。
中国是镁资源大国，同时又加入了WTO，对於镁合金铸件的大量采用将是不容置疑的事实。
这既是一个机遇，也是一个挑战。
我们必须行动起来，充分利用中国丰富的镁矿资源和巨大的镁生产能力，为发展镁合金的应用做好镁合金关键技术的开发工作，迎接镁合金应用高潮的到来。
