并联谐振频率

串联并联谐振电路频率计算公式一、串联谐振电路频率计算公式。

1. 公式推导。

- 对于串联谐振电路，其阻抗Z = R + j(X_L - X_C)，其中R为电阻，X_L=ω L为电感的感抗（ω = 2π f，L为电感值），X_C=(1)/(ω C)为电容的容抗，C为电容值。

- 在串联谐振时，X_L = X_C，即ω L=(1)/(ω C)。

- 解这个等式求ω，得到ω=(1)/(√(LC))，由于f = (ω)/(2π)，所以串联谐振频率f_0=(1)/(2π√(LC))。

2. 示例。

- 已知一个串联电路中，电感L = 10mH，电容C = 1μ F。

- 根据串联谐振频率公式f_0=(1)/(2π√(LC))，将L = 10×10^- 3H，C = 1×10^-6F代入公式。

- 先计算√(LC)=√(10×10^-3)×1×10^{-6}=√(10^-8) = 10^-4。

- 则f_0=(1)/(2π×10^-4)≈1591.55Hz。

二、并联谐振电路频率计算公式。

1. 公式推导（对于理想情况，即忽略电阻R时）- 对于并联谐振电路，当R很小可忽略时，其导纳Y = jω C+(1)/(jω L)。

- 在并联谐振时，导纳Y的虚部为0，即jω C+(1)/(jω L)=0。

- 化简可得ω C=(1)/(ω L)，解得ω=(1)/(√(LC))，所以并联谐振频率f_0=(1)/(2π√(LC))，这与串联谐振频率公式形式相同（在理想情况下）。

2. 考虑电阻R时的公式（以电感L与电阻R串联后再与电容C并联的电路为例）- 导纳Y=(1)/(R + jω L)+jω C。

- 在谐振时，Y的虚部为0。

- 经过复杂的复数运算（这里省略详细步骤），可得谐振频率f_0=(1)/(2π)√(frac{1){LC}-frac{R^2}{L^2}}，当Rllω L时，就近似为f_0=(1)/(2π√(LC))。

1. 序串联谐振电路与并联谐振电路是电工电子领域常见的两种谐振电路。

它们在电路工程中有着重要的应用，能够实现信号调理、滤波、放大等功能。

本文将就串联谐振电路与并联谐振电路的异同点展开讨论，以便读者更好地理解并应用这两种电路。

2. 串联谐振电路的特点及工作原理串联谐振电路是指电感、电容以及电阻按一定方式相串联连接的谐振电路。

它的特点在于在谐振频率下有较大的阻抗，能够实现对输入信号的放大和频率的选择性放大。

其工作原理主要包括通过电感和电容的能量存储和释放实现对特定频率的选择性增强，即对特定频率的输入信号放大。

3. 并联谐振电路的特点及工作原理并联谐振电路是指电感、电容以及电阻按一定方式相并联连接的谐振电路。

它的特点在于在谐振频率下有较小的阻抗，能够实现对输入信号的衰减和频率的选择性衰减。

其工作原理主要包括通过电感和电容的能量存储和释放实现对特定频率的选择性衰减，即对特定频率的输入信号衰减。

4. 串联谐振电路与并联谐振电路的异同点4.1 谐振频率特性串联谐振电路和并联谐振电路在谐振频率特性上有明显不同。

串联谐振电路的谐振频率由电感和电容的参数来决定，而并联谐振电路的谐振频率也由电感和电容的参数来决定。

不同之处在于，串联谐振电路在谐振频率下有较大的阻抗，而并联谐振电路在谐振频率下有较小的阻抗。

4.2 阻抗特性串联谐振电路和并联谐振电路在阻抗特性上也有明显不同。

串联谐振电路在谐振频率下有较大的阻抗，能够实现对输入信号的放大和频率的选择性放大；而并联谐振电路在谐振频率下有较小的阻抗，能够实现对输入信号的衰减和频率的选择性衰减。

4.3 应用特点由于其不同的谐振频率特性和阻抗特性，串联谐振电路和并联谐振电路在应用特点上也有所不同。

串联谐振电路常用于在特定频率下对输入信号进行放大和选择性放大的应用，如滤波器、频率选择性放大等；而并联谐振电路常用于在特定频率下对输入信号进行衰减和选择性衰减的应用，如滤波器、频率选择性衰减等。

并联谐振w计算公式
1. 并联谐振的概念。

- 在含有电感L、电容C和电阻R（一般为电感的等效串联电阻）的并联电路中，当电路端电压和总电流同相时，电路呈电阻性，这种现象称为并联谐振。

2. 并联谐振角频率ω的计算公式推导。

- 对于由电感L、电容C和电阻R组成的并联电路，其导纳Y = G + j(B)，其中G=(1)/(R)（R为并联支路的电阻），B = B_L - B_C，B_L=(1)/(ω L)，B_C=ω C。

- 在谐振时，虚部B = 0，即B_L = B_C，(1)/(ω L)=ω C。

- 由此可推出并联谐振角频率ω=(1)/(√(LC))。

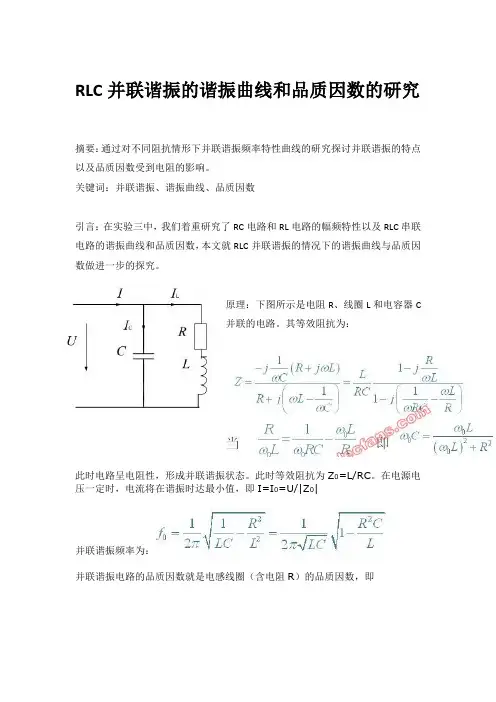

- 如果考虑电感线圈存在电阻R（电感的等效串联电阻），对于R、L并联再与C并联的电路，其导纳Y=(1)/(R + jω L)+jω C。

- 先对(1)/(R + jω L)进行分母实数化，(1)/(R + jω L)=(R - jω L)/(R^2)+(ω
L)^{2}。

- 则Y=(R)/(R^2)+(ω L)^{2}+j(ω C-(ω L)/(R^2)+(ω L)^{2})。

- 在谐振时Y的虚部为0，即ω C-(ω L)/(R^2)+(ω L)^{2} = 0。

- 解这个方程可得ω=√(frac{1){LC}-frac{R^2}{L^2}}（当Rll√(frac{L){C}}时，ω≈(1)/(√(LC))）。

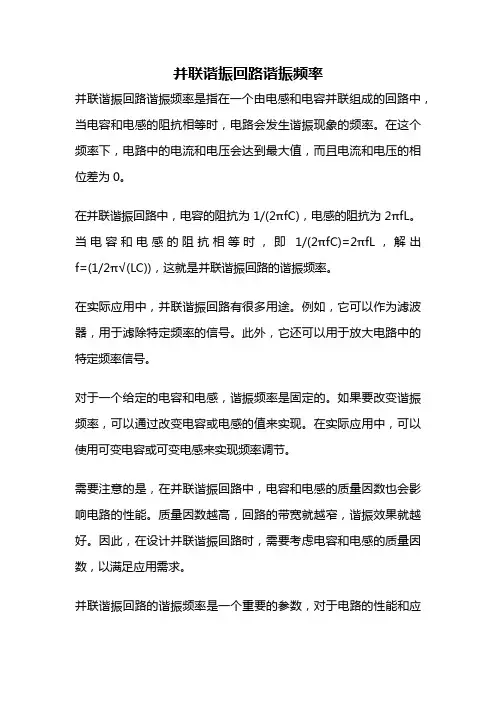

并联谐振回路谐振频率
并联谐振回路谐振频率是指在一个由电感和电容并联组成的回路中，当电容和电感的阻抗相等时，电路会发生谐振现象的频率。

在这个频率下，电路中的电流和电压会达到最大值，而且电流和电压的相位差为0。

在并联谐振回路中，电容的阻抗为1/(2πfC)，电感的阻抗为2πfL。

当电容和电感的阻抗相等时，即1/(2πfC)=2πfL，解出f=(1/2π√(LC))，这就是并联谐振回路的谐振频率。

在实际应用中，并联谐振回路有很多用途。

例如，它可以作为滤波器，用于滤除特定频率的信号。

此外，它还可以用于放大电路中的特定频率信号。

对于一个给定的电容和电感，谐振频率是固定的。

如果要改变谐振频率，可以通过改变电容或电感的值来实现。

在实际应用中，可以使用可变电容或可变电感来实现频率调节。

需要注意的是，在并联谐振回路中，电容和电感的质量因数也会影响电路的性能。

质量因数越高，回路的带宽就越窄，谐振效果就越好。

因此，在设计并联谐振回路时，需要考虑电容和电感的质量因数，以满足应用需求。

并联谐振回路的谐振频率是一个重要的参数，对于电路的性能和应
用有着重要的影响。

了解谐振频率的计算方法和影响因素，有助于更好地设计和应用并联谐振回路。

正弦交流电路中的谐振、功率等相关概念在正弦交流电路中，谐振是指电路中电感（L）和电容（C）的阻抗对频率的变化呈现出共振现象的情况。

正弦交流电路中的谐振可以分为串联谐振和并联谐振两种情况。

1. 串联谐振：当电感和电容串联连接时，电路在特定的频率下，电感的感抗和电容的容抗大小相等且相互抵消，此时电路的总阻抗达到最小值，电路呈现出谐振现象。

2. 并联谐振：当电感和电容并联连接时，电路在特定的频率下，电感的感抗和电容的容抗大小相等且相互抵消，此时电路的总阻抗达到最大值，电路呈现出谐振现象。

谐振频率（Resonant Frequency）是指使电路达到谐振状态所需的频率，对于串联谐振和并联谐振电路而言，其谐振频率分别为：f=谐振电路在谐振频率下具有以下特性：1. 电流最大：在谐振频率下，电路中的电流达到最大值，而电压最小。

2. 总阻抗最小：在谐振频率下，电路的总阻抗达到最小值，等于电路中的纯电阻值（串联谐振）或者最大值（并联谐振）。

3. 功率因数为1：在谐振频率下，电路中的电感和电容的感抗和容抗大小相等且相互抵消，电路中只有纯电阻，功率因数为1，电路无功耗。

4. 能量传递效率最高：在谐振频率下，电路中的能量传递效率最高，能量传输损耗最小。

功率是交流电路中一个重要的参数，其计算方法是：P=VIcosϕ其中，V 为电压，I 为电流，ϕ为电压和电流的相位差， cosϕ为功率因数。

在谐振状态下，电路中的功率因数为1，因此电路的功率可以简化为：P=VI在串联谐振电路中，电压和电流同相位，功率为正数；在并联谐振电路中，电压和电流反相位，功率为负数，表示能量的吸收。

总之，在正弦交流电路中，谐振和功率是交流电路中的重要概念，对于电路的设计和分析具有重要意义。

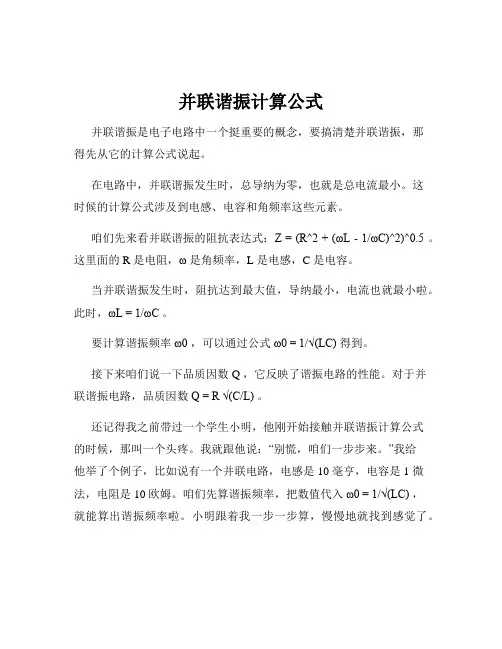

并联谐振计算公式并联谐振是电子电路中一个挺重要的概念，要搞清楚并联谐振，那得先从它的计算公式说起。

在电路中，并联谐振发生时，总导纳为零，也就是总电流最小。

这时候的计算公式涉及到电感、电容和角频率这些元素。

咱们先来看并联谐振的阻抗表达式：Z = (R^2 + (ωL - 1/ωC)^2)^0.5 。

这里面的 R 是电阻，ω 是角频率，L 是电感，C 是电容。

当并联谐振发生时，阻抗达到最大值，导纳最小，电流也就最小啦。

此时，ωL = 1/ωC 。

要计算谐振频率ω0 ，可以通过公式ω0 = 1/√(LC) 得到。

接下来咱们说一下品质因数 Q ，它反映了谐振电路的性能。

对于并联谐振电路，品质因数Q = R √(C/L) 。

还记得我之前带过一个学生小明，他刚开始接触并联谐振计算公式的时候，那叫一个头疼。

我就跟他说：“别慌，咱们一步步来。

”我给他举了个例子，比如说有一个并联电路，电感是 10 毫亨，电容是 1 微法，电阻是 10 欧姆。

咱们先算谐振频率，把数值代入ω0 = 1/√(LC) ，就能算出谐振频率啦。

小明跟着我一步一步算，慢慢地就找到感觉了。

在实际应用中，并联谐振计算公式能帮我们解决好多问题。

比如说在无线电通信中，我们要选择合适的电感和电容来达到特定的谐振频率，这时候就得靠这些公式啦。

还有在电力系统中，为了减少谐波对电网的影响，也得用到并联谐振的知识和相关计算公式。

总之，并联谐振计算公式虽然看起来有点复杂，但只要咱们多练习、多琢磨，就能熟练掌握，为解决各种电路问题提供有力的工具。

就像小明后来一样，通过不断地练习，他对这些公式越来越熟悉，处理电路问题也变得得心应手啦。

所以呀，大家别被这些公式吓到，只要用心，都能搞定！。

电路的谐振频率1. 电路谐振的基本概念电路谐振是指当电路中的电感和电容元件达到特定数值时，电路将出现共振现象。

在共振状态下，电路的谐振频率是一个非常重要的参数。

电路的谐振频率决定了电路对某个特定频率的响应强度，也是电路在通信、无线电等领域中的重要应用。

2. 电路谐振频率的定义电路的谐振频率是指当电路中的电感和电容元件达到共振状态时，电路对特定频率的响应最强烈的频率。

谐振频率通常用符号f0表示，单位是赫兹（Hz）。

3. 谐振频率的计算公式对于串联谐振电路，谐振频率的计算公式为：f0 = 1 / (2π√(LC))其中，f0为谐振频率，L为电感，C为电容。

对于并联谐振电路，谐振频率的计算公式为：f0 = 1 / (2π√(1/LC))4. 串联谐振电路与并联谐振电路4.1 串联谐振电路串联谐振电路是由电感和电容串联而成的电路。

在串联谐振电路中，电感和电容的阻抗相加，电路的总阻抗将取决于电感和电容的阻抗大小和相位关系。

当电感和电容的阻抗大小和相位关系满足特定条件时，电路将发生共振。

4.2 并联谐振电路并联谐振电路是由电感和电容并联而成的电路。

在并联谐振电路中，电感和电容的导纳相加，电路的总导纳将取决于电感和电容的导纳大小和相位关系。

当电感和电容的导纳大小和相位关系满足特定条件时，电路将发生共振。

5. 谐振频率的影响因素谐振频率受到电路中电感和电容的数值以及其他因素的影响。

以下为影响谐振频率的几个重要因素：5.1 电感的值电感是电路中的重要元件，它的数值大小会直接影响谐振频率。

当电感的数值增大时，谐振频率将减小；当电感的数值减小时，谐振频率将增大。

5.2 电容的值电容是电路中的重要元件，它的数值大小同样会直接影响谐振频率。

当电容的数值增大时，谐振频率将增大；当电容的数值减小时，谐振频率将减小。

5.3 电阻的值电路中的电阻也会对谐振频率产生影响。

电路的有耗性会导致谐振频率偏离理论值。

在实际电路中，我们通常需要考虑电阻的影响，并进行相应的修正。

R、L、C串/并联谐振电路的特性分析及应用摘要：本文对RLC串联、RLC并联及RL-C并联三种谐振电路的阻抗Z、谐振频率 、及品质因数Q三种特性进行了分析。

其中品质因数Q是电路在谐振状态下最为重要的电路特性，我们从Q的几种定义出发，着重研究了它对三种最基本的谐振电路的几个重要影响。

同时简单介绍了串/并联谐振电路在生活中的具体应用。

关键词：谐振电路；谐振特性；品质因数目录0 引言： (1)1 RLC串联与RLC并联及RL-C并联电路阻抗及谐振频率 (2)1.1 RLC串联电路的阻抗及谐振频率 (2)1.2 RLC并联电路的阻抗及谐振频率 (2)1.3 RL-C并联电路的阻抗及谐振频率 (3)2 R、L、C串/并联电路的品质因数Q (3)2.1 电路的品质因数Q (3)2.2 谐振电路的品质因数Q的几点重要性 (4)2.2.1 Q对回路中能量交换及能量储存的影响 (4)2.2.2 Q值与谐振电路的选择性 (4)2.2.2.1 Q值与串联谐振电路的选择性 (4)2.2.2.2 Q值与RL-C并联谐振电路的选择性 (6)2.2.2.3 RLC并联谐振回路与RL-C并联谐振回路的品质因数的统一性 (8)3 谐振电路在生活中的应用 (11)0 引言：构成各种复杂电路的基础通常是RLC 串/并联谐振电路，本文就简单介绍了其三种连接方式如图，而了解这些基本电路的频率特性对于理解更复杂的电路甚至实用电路是非常有益的,并且对于深入了解其它重要的相关特性是十分有帮助的。

本文简单阐述了下面三种电路图的Z 、ω及Q 以及一些具体实际的应用。

下面是R 、L 、C 串/并联谐振电路的简图，如图1，图2，图3所示。

•R U•L U＋•U•C U图1,串联谐振电路RLC•U— 图2，并联谐振电路RLC图3,并联谐振电路C RL -1 RLC 串联与RLC 并联及RL-C 并联电路阻抗及谐振频率 1.1 RLC 串联电路的阻抗及谐振频率由图1知RLC 串联电路的复阻抗Z 和阻抗z 分别为()()22111CL R z L L j R C jL j R Z ωωωωωω-+=-+=-+=电路中的I 和z 以及U 之间的关系为：()221CL R U zU I ωω-+==(1)由于谐振时01=-C L ωω，故谐振时的电流 R U I I =00为。

电容与电感并联谐振公式
电容与电感并联谐振公式，又称为LC谐振公式，是电路中用于描述电容器和电感器之间能量交换的公式。

在电容与电感并联的谐振电路中，电容器和电感器是并联连接的，它们共享相同的电压。

当电压频率与电路的共振频率相等时，电容器和电感器之间的能量交换最大。

谐振频率f可以通过以下公式来计算：
f = 1 / (2π√(LC))
其中，f表示谐振频率，π是一个数学常数（约等于3.14159），L表示电感器的电感值，C表示电容器的电容值。

这个公式告诉我们，当电容和电感的值确定后，谐振频率是一个定值。

换句话说，通过调节电容和电感值，我们可以改变谐振频率，从而满足不同电路需求。

另外，谐振电路的品质因数Q也是一个重要的参数。

品质因数可以通过以下公式来计算：
Q = 2πfL / R
其中，Q表示品质因数，R表示电路的电阻值。

品质因数越高，谐振电路的响应越尖锐。

总结一下，电容与电感并联谐振公式通过描述电路中的电容和电感之间的能量交换，它可以帮助我们计算谐振电路的频率和品质因数。

理解和应用这个公式可以帮助我们设计和优化谐振电路，满足特定的电路需求。
