幕墙深化设计任务书

汇报人：2023-11-17•工程概况•幕墙系统设计•幕墙施工工艺深化设计目录•安全防护措施•工程进度计划•工程预算及成本控制•结论与展望工程概况01项目背景某商业广场位于市中心，是一个集购物、餐饮、娱乐于一体的综合性商业建筑。

本次深化设计是在原有幕墙设计方案的基础上进行的，目的是进一步完善设计细节，确保工程质量。

该商业广场幕墙工程规模较大，涉及多种类型的幕墙，包括玻璃幕墙、石材幕墙、金属幕墙等。

商业广场的建筑风格以现代简约为主，因此幕墙设计也需要与之相匹配，以简洁、流畅的线条为主。

由于商业广场地理位置优越，人流量大，因此幕墙需要具备较高的安全性能和防护能力。

项目规模和特点以现代简约的建筑风格为指导，注重环保、节能和可持续发展。

幕墙设计理念确保工程质量，提高建筑外观和品牌形象，同时满足商业广场的功能需求。

幕墙设计目标幕墙设计理念和目标幕墙系统设计02玻璃幕墙具有通透、美观的特性，能够提升商业广场的整体形象。

玻璃幕墙石材幕墙具有质感好、耐久性强的特点，适用于商业广场的外部装饰。

石材幕墙铝板幕墙具有重量轻、易维护的优点，适合商业广场的幕墙设计。

铝板幕墙幕墙类型选择幕墙需要一个稳定的支撑结构来确保其牢固性和稳定性。

支撑结构连接方式防雷措施幕墙的连接方式应考虑到安装、维护和更换的便利性。

商业广场幕墙需要考虑到防雷措施，以避免雷击对幕墙造成损害。

030201幕墙结构设计玻璃是幕墙的主要材料之一，需要考虑到其透光性、强度和耐久性。

玻璃石材幕墙需要选择质量好、颜色均匀、纹理美观的石材。

石材铝板需要考虑其厚度、表面处理方式以及耐久性等因素。

铝板幕墙材料选择幕墙施工工艺深化设计03玻璃安装将玻璃安装在钢架上，确保玻璃的平整度和密封性。

测量放线根据建筑图纸进行测量放线，确定幕墙安装位置和尺寸。

钢架安装根据设计要求，安装钢架，确保钢架的平整度和稳定性。

胶水使用采用耐候性胶水，确保玻璃和钢架之间的粘结牢固。

清洗保养完成安装后进行清洗保养，确保幕墙外观美观。

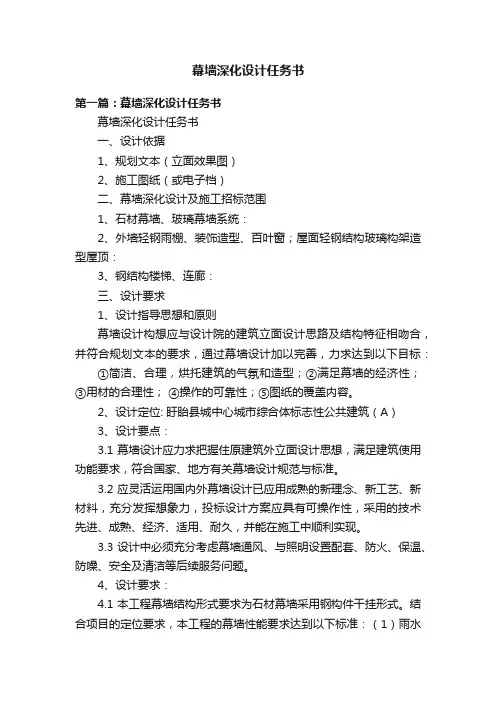

幕墙深化设计任务书第一篇：幕墙深化设计任务书幕墙深化设计任务书一、设计依据1、规划文本（立面效果图）2、施工图纸（或电子档）二、幕墙深化设计及施工招标范围1、石材幕墙、玻璃幕墙系统：2、外墙轻钢雨棚、装饰造型、百叶窗；屋面轻钢结构玻璃构架造型屋顶：3、钢结构楼梯、连廊：三、设计要求1、设计指导思想和原则幕墙设计构想应与设计院的建筑立面设计思路及结构特征相吻合，并符合规划文本的要求，通过幕墙设计加以完善，力求达到以下目标：①简洁、合理，烘托建筑的气氛和造型；②满足幕墙的经济性；③用材的合理性；④操作的可靠性；⑤图纸的覆盖内容。

2、设计定位: 盱眙县城中心城市综合体标志性公共建筑（A）3、设计要点：3.1幕墙设计应力求把握住原建筑外立面设计思想，满足建筑使用功能要求，符合国家、地方有关幕墙设计规范与标准。

3.2应灵活运用国内外幕墙设计已应用成熟的新理念、新工艺、新材料，充分发挥想象力，投标设计方案应具有可操作性，采用的技术先进、成熟、经济、适用、耐久，并能在施工中顺利实现。

3.3设计中必须充分考虑幕墙通风、与照明设置配套、防火、保温、防噪、安全及清洁等后续服务问题。

4、设计要求：4.1本工程幕墙结构形式要求为石材幕墙采用钢构件干挂形式。

结合项目的定位要求，本工程的幕墙性能要求达到以下标准：（1）雨水渗漏性能达到Ⅲ级或以上。

（2）平面变形性能达到Ⅳ级或以上。

（3）幕墙抗震性能。

本工程抗震设防烈度为7度。

（4）耐冲击性能达到Ⅲ级或以上。

（5）防雷满足规范要求。

4.2工程技术要求;（1）幕墙必须考虑相邻上下、左右楼层外立面外墙结构、门窗、造型、保温等分隔与匹配。

（2）幕墙的接缝设计需考虑本密性。

（3）幕墙可能渗水部位应设置通向室外的泄水道或设置坡度，同时减少泄水道的空气渗透性。

（4）本工程设计需考虑土建主体和幕墙本身因受到生产、安装、温度变化、风压、荷载、结构偏差、地震等因素导致的移动及振动产生的破损应力对幕墙的损坏。

幕墙深化设计委托书范本甲方）：_____________________地址：_____________________________________联系电话：_________________________________承接方（以下简称乙方）：_____________________地址：_____________________________________联系电话：_________________________________根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方本着平等自愿、诚实信用的原则，就甲方委托乙方进行幕墙深化设计事宜，经协商一致，签订本委托书。

一、项目概况1. 项目名称：_________________________________2. 项目地点：_________________________________3. 项目规模：_________________________________4. 设计范围：_________________________________二、委托内容1. 乙方根据甲方提供的项目资料和设计要求，进行幕墙的深化设计工作。

2. 深化设计内容包括但不限于：幕墙结构分析、材料选择、节点设计、施工图绘制等。

3. 乙方应确保深化设计符合国家及地方相关建筑规范和标准。

三、设计要求1. 乙方应充分理解甲方的设计意图和功能需求，确保设计方案的创新性和实用性。

2. 乙方应根据甲方提供的项目资料，进行现场踏勘，确保设计方案的准确性和可行性。

3. 乙方应根据甲方的时间要求，合理安排设计进度，确保设计工作的及时完成。

四、设计成果1. 乙方应向甲方提交完整的设计成果，包括但不限于设计说明、施工图、节点大样图等。

2. 设计成果应清晰、准确、完整，符合甲方的设计要求和使用目的。

3. 乙方应根据甲方的反馈，及时对设计成果进行修改和完善。

五、设计费用1. 设计费用的总额为：_______________________2. 甲方应按照本委托书约定的付款方式和时间，向乙方支付设计费用。

4.9幕墙深化设计方案幕墙深化设计方案本项目招标的幕墙图纸已经设计。

针对玻璃幕墙、金属装饰架、玻璃雨篷土建预留、预埋、节点等幕墙图纸的二次深化设计，提出如下建议。

请业主给出意见，由我单位安排专业设计人员对幕墙图纸进行二次深化。

通常建议如下：在完成幕墙的结构设计后，还应注意幕墙的构造设计使其满足使用功能便于制作、安装、维修保养和局部更换。

幕墙的开启部位，宜按雨幕原理进行设计。

对可能渗入雨水和形成冷凝水的部位，应采取导排措施。

由于缝隙腔内、外空气压差是雨水渗漏的主要动力，因此要求接缝空腔内的气压与室外气压相等，以防止内、外空气压力差将雨水压入腔内。

为了适应热胀冷缩和防止产生噪声，构件式幕墙的立柱与横梁连接处应避免刚性接触，可在连接处设置柔性垫片或预留1mm～2mm 的间隙，间隙内填胶。

不同金属接触时容易产生电化腐蚀，因此在幕墙中不同金属接触处应设置绝缘垫片。

幕墙胶缝宽度应满足面板的安装和胶的变形要求。

一般玻璃幕墙、金属幕墙胶缝宽度为16mm，石材幕墙胶缝宽度为8mm.幕墙周边与建筑内、外装饰物之间的缝隙不宜小于5mm，可采用柔性材料嵌缝。

因硅酮结构密封胶承受永久荷载的能力很低，而且有明显的变形，所以隐框或半隐框玻璃幕墙，每块玻璃的下端宜设置两个铝合金托条，托条应能承受该分格玻璃的重力荷载作用，且长度不应小于100mm.在进行幕墙的设计时还要考虑到其他相关专业。

在实际工程中经常会出现室内的隔墙处于玻璃幕墙分格中间。

这样既不便于室内封修，外观效果（尤其是对选用高透性玻璃的幕墙）也很不美观。

因此，在确定幕墙分格时应在隔墙位置设立柱。

有时也会出现幕墙的开启扇设置在有柱、隔墙的位置或室内护拦以下。

在开启扇设置时要综合考虑室内空间组合、功能要求及不能妨碍室内视觉。

开启扇的开启角度不宜大于30°，开启距离不宜大于300mm，否则会增加建筑使用中的不安全因素。

如在幕墙上需设置通风口时，应在通风口处设置百叶，并避免通风口的位置与幕墙龙骨重叠。

幕墙设计策划书3篇篇一幕墙设计策划书协议书甲方（委托方）：姓名/公司名称：______________________联系地址：______________________联系电话：______________________身份证号码/营业执照号码：______________________乙方（设计方）：姓名/公司名称：______________________联系地址：______________________联系电话：______________________身份证号码/营业执照号码：______________________一、项目概况1. 项目名称：______________________2. 项目地点：______________________3. 项目规模：______________________4. 设计范围：幕墙设计，包括但不限于方案设计、施工图设计等。

二、设计要求1. 乙方应根据甲方提供的项目资料和要求，进行幕墙设计，并确保设计符合国家和地方相关法规、标准和规范。

2. 设计应体现甲方的需求和意图，同时具备创新性、美观性和实用性。

3. 乙方应在约定的时间内完成设计任务，并提交设计成果。

三、设计费用及支付方式1. 设计费用为人民币______元（大写______元整）。

2. 支付方式：（1）甲方应在本协议签订后______个工作日内，向乙方支付设计费用的______%作为预付款，即人民币______元（大写______元整）；（2）乙方完成方案设计并经甲方确认后______个工作日内，甲方支付设计费用的______%，即人民币______元（大写______元整）；（3）乙方完成施工图设计并经甲方确认后______个工作日内，甲方支付设计费用的______%，即人民币______元（大写______元整）。

四、设计成果提交1. 乙方应按照约定的时间和要求，向甲方提交设计成果，包括但不限于方案设计图纸、施工图、效果图等。

`幕墙装饰设计任务书幕墙装饰设计任务书目录1项目基本情况 (3)2幕墙设计一般说明 (3)3设计单位及人员要求 (4)4设计技术要求 (4)5材料技术要求 (9)6设计的原则、规范、规程与标准 (10)7工程造价 (11)8施工图设计成果 (11)9设计日程安排表（设计图纸及资料要求） (12)10附件资料 (12)1项目基本情况1.1工程名称：1.2项目概况：1.2.1建设单位名称：*******置业有限责任公司1.2.2建筑地点：本工程位于￥￥￥￥￥￥￥￥1.3建筑设计标准1.3.1本工程建筑物设计使用年限为50年；1.3.2根据《建筑设计防火规范》规定，本工程其耐火等级详项目特征表；1.3.3本工程抗震设防烈度为7度；1.4项目单位1.4.1工程建设单位：########有限责任公司1.4.2建筑施工图设计单位：￥￥￥￥￥￥￥有限公司2幕墙设计一般说明2.1设计范围本项目外墙设计的范围包括建筑设计图纸标明的全部外装饰工程，包括但不局限于玻璃幕墙、石材幕墙等全部外装饰工程的图纸设计。

2.1.1幕墙面积暂定：约㎡设计单位需提供以上范围内所有外墙的施工图深度的设计图、幕墙结构计算书及工程量清单和工程造价。

2.2设计责任及要求2.2.1与建筑设计师沟通，以建筑图纸为基础，分析建筑设计图纸，确保完成的施工图能满足建筑设计师的设计意图，以及其他性能要求，包括但不限于防排水、防雷、防火、遮阳、保温节能、通风、隔音、抗风压、水密、气密、耐久及平面内变形等；2.2.2与项目结构设计师沟通，获得、分析和验证相关的结构参数，如幕墙在主要结构上的荷载、挠度、徐变和位移，使外墙设计与之统一；2.2.3与机电等专项设计师沟通，确保外墙设计满足所需的功能要求；2.2.4设计幕墙主要考虑采用的结构系统，设计须提供幕墙的结构骨架、支撑、面板装饰、玻璃及镶工、防水背衬、披水板、隔热材料、填缝剂、铁件、活动窗五金、室外伸缩缝及完成幕墙系统所需的其他组件，以及相关法规所需的说明；2.2.5设计图纸中必须有型材的材料对照表，能够准确、清楚地表示型材类型、壁厚、米重、截面特性等技术参数，以便投标单位能公平竞标。

建筑深化设计任务书
任务书的内容通常包括以下几个方面：
1. 设计背景和要求，任务书首先会对设计的背景和要求进行详
细描述，包括建筑的定位、功能定位、设计目标、设计原则等，以
便设计单位清晰了解设计的基本要求和目标。

2. 设计范围和内容，任务书会明确设计的范围和内容，包括建
筑的空间布局、功能分区、建筑结构、建筑设备等方面的要求，以
便设计单位在深化设计过程中能够明确设计的具体内容和范围。

3. 技术标准和规范，任务书会对设计所需的技术标准和规范进
行详细说明，包括建筑设计规范、建筑结构设计规范、建筑节能标
准等，以便设计单位按照相关标准进行设计工作。

4. 设计交付物和验收标准，任务书会明确设计交付物的要求和
验收标准，包括设计文件的格式、内容、图纸的标准、技术指标等，以便设计单位在设计完成后能够按照要求提交设计文件并进行验收。

5. 设计进度和工作要求，任务书会对设计的进度和工作要求进
行明确规定，包括设计的时间节点、设计文件的提交要求、设计过程中需要协调的事项等，以便设计单位按照要求进行设计工作。

总之，建筑深化设计任务书是建筑设计深化阶段的重要文件，它对设计单位进行设计工作提出了明确的要求和指导，有利于确保设计工作的质量和效率。

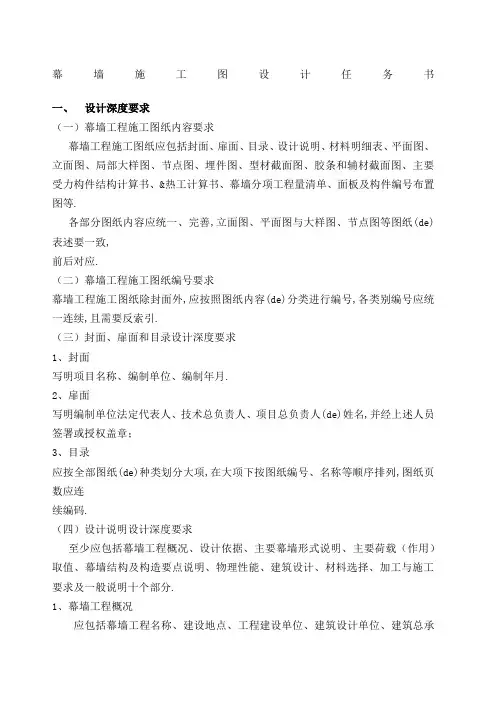

幕墙施工图设计任务书一、设计深度要求（一）幕墙工程施工图纸内容要求幕墙工程施工图纸应包括封面、扉面、目录、设计说明、材料明细表、平面图、立面图、局部大样图、节点图、埋件图、型材截面图、胶条和辅材截面图、主要受力构件结构计算书、&热工计算书、幕墙分项工程量清单、面板及构件编号布置图等.各部分图纸内容应统一、完善,立面图、平面图与大样图、节点图等图纸(de)表述要一致,前后对应.（二）幕墙工程施工图纸编号要求幕墙工程施工图纸除封面外,应按照图纸内容(de)分类进行编号,各类别编号应统一连续,且需要反索引.（三）封面、扉面和目录设计深度要求1、封面写明项目名称、编制单位、编制年月.2、扉面写明编制单位法定代表人、技术总负责人、项目总负责人(de)姓名,并经上述人员签署或授权盖章；3、目录应按全部图纸(de)种类划分大项,在大项下按图纸编号、名称等顺序排列,图纸页数应连续编码.（四）设计说明设计深度要求至少应包括幕墙工程概况、设计依据、主要幕墙形式说明、主要荷载（作用）取值、幕墙结构及构造要点说明、物理性能、建筑设计、材料选择、加工与施工要求及一般说明十个部分.1、幕墙工程概况应包括幕墙工程名称、建设地点、工程建设单位、建筑设计单位、建筑总承包单位、建设监理单位全称、建筑物总高度、层数、标准层高、总面积、主体结构形式、基本风压、雪荷载值、地面粗糙类别、建筑物耐火等级、抗震设计烈度、幕墙工程概述、幕墙结构设计使用年限等.2、设计依据建设单位提供(de)建筑、结构设计文件、工程招标文件、答疑文件、风洞试验报告（若有）、所执行(de)主要法规和采用(de)主要标准（包括标准(de)名称、编号、年号和版本号）等.3、主要幕墙形式说明应对幕墙工程所采用(de)主要幕墙形式进行简要说明,包括但不限于对主要幕墙形式(de)分布位置、结构体系、龙骨和面板材质与规格、节点做法、主要特点等(de)简要说明.4、主要荷载（作用）取值竖向荷载、风荷载、活荷载、地震作用等(de)取值.5、幕墙结构及构造要点说明应对幕墙工程(de)主体结构体系、荷载组合、传力途径、预埋件等进行详细说明,应表明工程设计构造形式和连接节点具有(de)安全性、先进性和经济性,以及立面分格和幕墙(de)构造厚度等.6、物理性能应包括幕墙(de)抗风压性能、水密性能、气密性能、平面内变形性能、隔声性能、保温性能、耐撞击性能、承重力等(de)幕墙相关规范规定(de)幕墙性能指标要求.7、建筑设计主要包括幕墙工程(de)防雷构造设计、防火构造设计、抗震设计、耐腐蚀设计、绿色环保和节能设计（综合传热系数、遮阳系数、可见光反射比等热工和光学指标要求）、可开启面积比(de)控制值等.8、材料选择表明用于幕墙工程(de)主要材料(de)使用部位、材质、规格、产地要求（如有）、主要性能指标等.一般应包括铝合金型材、钢制件、玻璃、金属板、石材及其它板材、胶类、密封胶条、五金配件及其它附件等,应对幕墙工程所用(de)主要材料进行有针对性(de)说明和描述.其中特别强调以下内容：1）铝合金型材、钢制件、金属板、石材等需特别明确材质和表面处理要求.2）玻璃需特别明确原片、钢化、夹胶、中空层、镀膜等主要性能指标,对原片颜色、玻璃均质处理、夹胶胶片、中空层(de)构造和填充、镀膜(de)类型及镀膜面(de)位置等要重点予以说明.3）胶类包括硅酮耐候胶和结构胶等,需特别明确区分中性或酸性、单组份或双组分等要求.4）密封胶条需特别明确材质,区分三元乙丙、氯丁橡胶、硅橡胶等具体要求.5）五金配件需特别明确材质、开启方式、规格等指标,如应区分不锈钢304 和 316 (de)材质要求,说明开启五金(de)铰链、风撑、多点锁系统具体配置、地弹簧(de)承重要求等.6）选用新材料,则必须在图纸中详细注明该材料(de)技术要求.9、加工及施工要求应说明对构件加工精度(de)要求、与土建设计施工(de)配合要求、与电气设计施工、与夜景工程施工(de)配合要求、与相关设备对幕墙(de)使用要求、对幕墙施工(de)要求包括施工精度要求等.10、一般说明包括对清洗设备（如有）及设计资料(de)一般说明.（五）材料明细表设计深度要求材料明细表应表示出该工程所用(de)所有材料,包括铝型材、玻璃、铝板、石材、钢板、钢型材、钢加工件、密封胶、胶条、保温防火材料、五金件、螺栓螺钉及其它辅材等.1、铝型材须说明各种材料所有(de)部位,表面处理、颜色要求、材质要求、线密度和断面形式等.2、玻璃须说明各种材料所有(de)部位和主要说明,比如玻璃(de)厚度、颜色、镀膜处理等.3、铝板、石材、钢板、型钢及钢加工件等须说明各种材料所有(de)部位、表面处理、颜色、规格要求等.4、其它幕墙材料须说明所有(de)部位、规格和参数等.（六）平面图设计深度要求幕墙工程平面图应表示出主体结构、平面分格、立柱位置、横梁位置、面板等设计内容.1、结构平面幕墙平面图必须以建筑结构平面图为基准进行绘制,应准确表示出幕墙附近(de)主体结构,包括结构柱、构造柱、剪力墙、填充墙、主体结构边梁,其中柱、剪力墙及填充墙应区分明确,首层(de)有橱窗位置应将橱窗内墙和门表示清楚.应绘制足够(de)墙身大样图,在墙身大样图上应准确表示出主体结构边梁、填充墙及圈梁,并作控制性标注.2、不同幕墙总类(de)表达幕墙平面图应准确表示出立柱(de)位置及幕墙面板,面板(de)接缝应予以定位表示,有全玻幕墙应表示出玻璃肋.可以看到(de)装饰面应用图例填充,有装饰条(de)幕墙应表示清楚装饰条距面板(de)距离,雨篷应在平面图上表示出来,有吊顶时,应将吊顶平面图表示清楚,如有灯具也应表示.3、标注幕墙平面图中应标出面板(de)分格、幕墙厚度尺寸及幕墙种类(de)分界线,尺寸标注必须跟相邻轴线有关系,所有(de)标注必须字高大小一样,字高（A3图幅）,等比例缩放.索引大样时应明确标注大样(de)范围和索引号.4、幕墙平面图绘制比例应合理,不能超过 1：150,必要时应分段绘制,比例要求必须遵循建筑制图标准.5、幕墙平面图剖切位置应在窗高中部,图中应表示出开启扇及门(de)位置,表示出门窗编号及幕墙编号.6、幕墙平面图中应将室内部分表达完整,特别是与幕墙紧邻、相关(de)隔墙以及临近幕墙(de)房间名称.7、图纸图框上应有图纸名称、图纸编号、比例、索引位置、页码等,必要时可以表示设计要求等.（七）立面图设计深度要求幕墙立面图应完善表达出建筑幕墙立面设计效果、幕墙材料及所在位置、分格等.1、立面转折较多且造型复杂(de)立面,应绘制立面展开图,在转折位置应注明转折线及转折角度等信息,并准确注明转角处或关键部位(de)轴线与立面交接(de)位置；应反映各幕墙系统(de)立面分格、开启窗位置、通风百叶窗位置、消防逃生窗(de)位置、清洗辅助装置位置等；应反映立面外轮廓线及突出幕墙(de)雨篷、格栅、装饰条等(de)轮廓位置；遮挡部分必须采用展开图表示,斜面幕墙或弧面幕墙必须采用展开图表示等（弧形面板及双曲面(de)幕墙另行约定）.2、幕墙立面图中应对不同材料和结构形式(de)幕墙进行不同(de)填充表示,图中幕墙工程材料超过一种时,应用不同(de)填充图案表示,并有图例说明.3、立面图(de)竖向标注应包括楼层标高标注、楼层号标注、竖向板块分格尺寸标注、层高标注、建筑总高标注等,需要时应对局部标高进行标注,尺寸标注必须跟相应(de)楼层标高有关系,所有(de)标注必须字高大小一样,字高（A3图幅）,等比例缩放.4、幕墙立面图绘制比例应合理,不能超过 1：150,必要时应分段绘制,比例要求必须遵循建筑制图标准.5、幕墙立面图中应表示出幕墙开启扇(de)开启方式,出入口门(de)类型,雨篷(de)位置、类型及拉杆(de)位置高度等.6、幕墙立面图中大(de)平面转折部位应标注转折角度.7、若有女儿墙挡住部分幕墙立面,应采用虚线表示被挡住立面(de)轮廓及分格.8、索引大样时应明确标注大样索引图(de)范围和索引号.如果有方向区分时,应表示出方向.9、图纸图框上应有图纸名称、图纸编号、比例、索引位置、页码等,必要时可以表示设计要求等.（八）大样图设计深度要求不同类型(de)幕墙包括面板材料、结构形式和做法不同(de)幕墙、以及幕墙立面或平面比较复杂(de)部位、防火分区、变形缝区、转角等重要部位均应绘制大样图.1、大样图应标明索引自立面或平面图纸(de)编号.2、大样图绘制顺序应先设计主要大样,后设计次要大样.3、大样图(de)设计内容至少应包括立面大样图、平面大样图（横剖）和墙身大样图（竖剖）,每种不同(de)位置应要有相应(de)横剖和竖剖（主要包括：幕墙表面弧度、转折等定位尺寸、与主体结构之间(de)关系、不同幕墙类型之间(de)关系、与内部装饰之间(de)关系、剖切位置(de)轴线号、有关节点详图索引等）.4、大样图应采取合适(de)比例,不能超过 1：50,主要大样图比例不能超过 1：20,必要时将局部立面大样图、横剖和竖剖相应(de)分成三张图布置,比例要求必须遵循建筑制图标准,保证图纸表达清楚.5、大样图中应索引详细(de)节点图,将各部位(de)不同做法反映清楚,包括所有(de)收边收口节点、有墙体部分(de)幕墙处理、女儿墙处理节点、踢脚收口节点等.6、大样图中应用填充(de)方式区分不同(de)材料,除胶缝可用单线条简单表示外,其余应按节点设计(de)实际情况表达清楚.7、平面大样图应对面层(de)平面分格、立柱(de)位置及横梁与立柱(de)连接、防火保温做法等有清楚(de)表达,并与节点设计保持一致.8、立面大样图和平面大样图均应表示出幕墙开启扇(de)开启方式及出入口门(de)形式等.9、墙身大样图应对面材(de)立面分格、横梁(de)位置及与立柱(de)连接、防火保温做法等有清楚(de)表达,并与节点设计保持一致.10、局部立面大样图(de)竖向标注和竖剖大样图应包括楼层标高标注、楼层号标注、竖向板块分格尺寸标注、层高标注等,尺寸标注必须跟相应(de)楼层标高有关系；局部立面大样图(de)横向标注和横剖大样图应包括幕墙板块(de)横向分格、幕墙厚度尺寸及幕墙种类(de)分界线,尺寸标注必须跟相邻轴线有关系,所有(de)标注必须字高大小一样,字高 ,等比例缩放.11、图纸图框上应有图纸名称、图纸编号、比例、索引位置、页码等,必要时可以表示设计要求等.（九）节点图设计深度要求幕墙工程节点图应能清楚表现整个幕墙(de)材料及构造做法装配关系、外形尺寸和与主体结构(de)连接方式及相互关系.对节点做法表达应完整清晰.节点图应清晰准确(de)反映幕墙(de)具体做法和全部材料,幕墙承包范围内(de)材料均须在节点图内进行表现并准确(de)进行标注,在节点图上出现(de)不在幕墙承包范围内(de)材料,亦须明确标注为非承包项或以其它方式进行区分.1、节点图应至少包括但不限于以下内容：1）不同面材(de)标准节点（含开启窗）,包括标准横剖节点和标准纵剖节点. 2）不同面材(de)标准纵剖节点（含开启窗）,包括窗间墙纵剖节点、封顶纵剖节点、封底纵剖节点.3）横剖节点,包括封边横剖节点,转角横剖节点.4）立柱安装节点（需注明型材模图编号）.5）横梁安装节点.（需注明型材模图编号）6）不同幕墙(de)交接处(de)节点.7）变形缝构造节点8）复杂部位宜以三维图补充表达构造细部9）功能节点,包括防雷、防火、防水、连接节点等.10）开启扇五金配件装配图.11）开模图.2、节点图中应标明索引图纸(de)编号.节点图可以从大样图中索引,也可从其它节点图中索引,均应标注清楚,节点图应采取合适(de)比例,不能超过 1：5,标准节点比例应按 1：1表示.3、节点图绘制顺序应先绘制主要节点（包括标准节点、功能节点、安装节点、主要交接节点、梁间节点及女儿墙收口节点、踢脚收口节点等）,后绘制辅助节点及收边节点.在设计主要节点时应注意考虑与辅助节点和收边节点(de)配合,尽量减少对辅助节点和收边节点(de)特殊处理.4、节点图应表达清楚,标注详细,表达完整(de)设计思想,主要节点(de)应将所有(de)要求尺寸标注清楚（各部件外型尺寸、主要(de)装配尺寸及定位控制尺寸）,所有用(de)材料名称、材质及规格(或代号)须标注清楚.5、对幕墙(de)主要部分要进行详细设计,对墙角区和墙面区分开设计,不同楼层标高分开设计,确保节点做法安全、经济.6、应根据制图规范及三视图(de)原理,对节点图中(de)参考投影线及投影面进行合理表达.7、节点图中无法表示或标注清楚(de)部位应绘制放大节点图.8、图纸图框上应有图纸名称、图纸编号、比例、索引位置、页码等,必要时可以表示设计要求等.（十）埋件图设计深度要求幕墙工程埋件图一般采用平面图方式表达,个别工程根据需要设计成立面图,比如主体结构立面上有布置了埋件(de)斜梁,则应绘制埋件立面图以准确表示埋件(de)定位.1、埋件平面图应以幕墙平面图为基准,根据节点设计及结构设计,将幕墙埋件(de)实际平面位置表示清楚,标注埋件(de)施工定位尺寸,定位尺寸一般包括中心线间距及与相邻轴线(de)距离等.2、应在埋件平面图(de)基础上绘制埋件剖面图,清楚表示各部位埋件(de)不同配置.剖面图上应表示埋件(de)施工定位尺寸、楼层标高、楼层名称、相关(de)轴线及其编号,以及与埋件有关(de)技术要求.3、对不同(de)埋件,应绘制埋件加工图,标注详细,技术要求明确.4、所有(de)楼层均须有相应(de)埋件平面图,应全面反映幕墙工程主体结构上埋件(de)配置和定位情况.5、应注意区分不同类型埋件,如板式埋件和槽式埋件等(de)埋设范围.（十一）开模图设计深度要求当幕墙工程中铝合金型材、胶条等存在需要新开模具(de)情况时,应对新开模(de)铝型材、胶条等绘制开模图,开模图属于节点图(de)一种.1、开模图应进行编号,主要(de)铝型材或胶条编号在前,互相配合、关联(de)型材或胶条应连续编号.2、开模图上应详细标注铝型材或胶条(de)细部尺寸、材质和表面处理等具体指标. （十二）计算书深度要求1、幕墙计算书包含主要受力构件结构计算书和热工计算书两部分；2、幕墙结构计算结果应准确并满足规范各项限值(de)要求,内容应完整齐全,条理分明,各项计算应列出计算步骤,计算书中(de)文字和图表要清晰明了,计算书应整理成册.3、结构计算书中,应相应绘出幕墙计算单元示意图、计算简图,型材截面列出起控制作用部位(de)荷载取值及荷载或内力组合值.4、可采用软件进行分析计算.在设计计算书中注明所采用计算程序(de)名称、版本号等信息.5、设计计算书应校审,并由设计、校对、审核人（必要时包括审定人）在计算书封面上签字,作为技术文件进行审查和归档.（十三）幕墙分项工程量清单深度要求提供各幕墙分项系统(de)面积.（十四）面板及构件布置图深度要求1、面板型号立面展开布置图：区分材质（如各种玻璃类型、石材类型、铝板等类型）,规格尺寸（矩形长X宽,异形应有分段尺寸标注）；2、构件式幕墙主要构件型号（横梁、立柱）立面展开布置图（区分材质、模图编号）.二、其它1、前期阶段应配合立面初步设计单位对幕墙设计图纸进行初步成本概算.2、在立面初步设计单位指导下,保证幕墙施工深化设计图达到立面方案及初步设计(de)要求.3、与夜景照明设计单位,土建设计单位,广告标识设计单位等进行技术对接和设计配合.4、配合甲方确定建筑外立面所用材料、色彩及样板.5、工程现场服务：对立面幕墙材料上墙挂设、最终材料封样予以现场技术指导；对幕墙施工进行全过程监控和服务,提供技术支持并控制立面效果.6、积极配合甲方要求(de)相关技术工作.。
