高中物理实验仪器清单在高中物理实验教学中,合适的实验仪器是成功进行实验的关键。
以下是一份高中物理实验仪器清单,涵盖了进行各种物理实验所需的设备。
1、测量仪器尺子:用于测量长度、宽度、高度等。
温度计:用于测量温度。
计时器:用于测量时间。
天平:用于测量质量。
2、力学实验仪器斜面和小车:用于研究牛顿第二定律。
弹簧测力计:用于测量力的大小。
打点计时器:用于研究物体运动规律。
3、电学实验仪器电源:提供电能。
电阻箱:改变电阻,研究电流和电压的关系。
电表:测量电流和电压。
电灯泡:消耗电能,发出光和热。
4、光学实验仪器光源:提供光线。
光屏:显示光线的路径和反射、折射现象。
透镜:改变光线的传播路径。
望远镜:用于观察远处的物体。
显微镜:用于观察微小的物体。
5、声学实验仪器音叉:发出固定频率的声音。
话筒:接收声音并转换为电信号。
扬声器:将电信号转换为声音。
声波演示器:展示声波的传播。
6、磁场实验仪器磁铁:产生磁场。
导线线圈:在磁场中产生感应电流。
洛伦兹力演示器:展示带电粒子在磁场中的运动。
以上是高中物理实验中常用的一些仪器,熟悉并掌握这些仪器的使用方法,可以帮助我们更好地进行物理实验,理解物理现象和规律。
也需要注意,对于任何实验仪器,都要按照规定的操作方法进行使用和保养,以延长其使用寿命和提高实验的准确性。
高中物理教学仪器配备清单一、前言高中物理教学仪器的配备是提升物理教学质量的重要一环。
通过合理的仪器配备,学生可以更直观地理解物理原理,提高实践操作能力和科学探究的兴趣。
本文将详细列出高中物理教学仪器的配备清单,以供参考。
二、高中物理教学仪器配备清单1、力学仪器(1)基础力学仪器:如金属尺、游标卡尺、螺旋测微器、天平、秤砣等。
(2)运动学仪器:如计时器、秒表、光电门、频闪照相设备等。
(3)动力学仪器:如斜面、滑轮、绳索、摩擦力演示器等。
2、热学仪器(1)温度测量仪器:如温度计、热电偶温度计等。
(2)热机演示仪器:如蒸汽机模型、内燃机模型等。

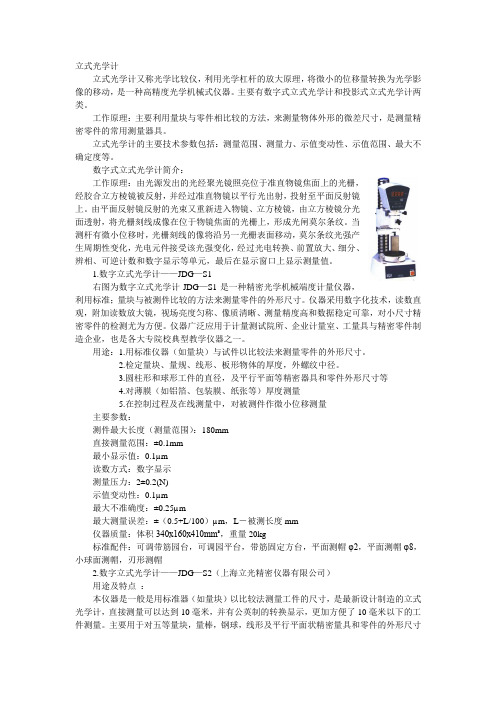

立式光学计立式光学计又称光学比较仪,利用光学杠杆的放大原理,将微小的位移量转换为光学影像的移动,是一种高精度光学机械式仪器。
主要有数字式立式光学计和投影式立式光学计两类。
工作原理:主要利用量块与零件相比较的方法,来测量物体外形的微差尺寸,是测量精密零件的常用测量器具。
立式光学计的主要技术参数包括:测量范围、测量力、示值变动性、示值范围、最大不确定度等。
数字式立式光学计简介:工作原理:由光源发出的光经聚光镜照亮位于准直物镜焦面上的光栅,经胶合立方棱镜被反射,并经过准直物镜以平行光出射,投射至平面反射镜上。
由平面反射镜反射的光束又重新进入物镜、立方棱镜,由立方棱镜分光面透射,将光栅刻线成像在位于物镜焦面的光栅上,形成光闸莫尔条纹。
当测杆有微小位移时,光栅刻线的像将沿另一光栅表面移动,莫尔条纹光强产生周期性变化,光电元件接受该光强变化,经过光电转换、前置放大、细分、辨相、可逆计数和数字显示等单元,最后在显示窗口上显示测量值。
1.数字立式光学计——JDG—S1右图为数字立式光学计JDG—S1是一种精密光学机械端度计量仪器,利用标准;量块与被测件比较的方法来测量零件的外形尺寸。
仪器采用数字化技术,读数直观,附加读数放大镜,视场亮度匀称、像质清晰、测量精度高和数据稳定可靠,对小尺寸精密零件的检测尤为方便。
仪器广泛应用于计量测试院所、企业计量室、工量具与精密零件制造企业,也是各大专院校典型教学仪器之一。
用途:1.用标准仪器(如量块)与试件以比较法来测量零件的外形尺寸。
2.检定量块、量规、线形、板形物体的厚度,外螺纹中径。
3.圆柱形和球形工件的直径,及平行平面等精密器具和零件外形尺寸等4.对薄膜(如铝箔、包装膜、纸张等)厚度测量5.在控制过程及在线测量中,对被测件作微小位移测量主要参数:测件最大长度(测量范围):180mm直接测量范围:±0.1mm最小显示值:0.1µm读数方式:数字显示测量压力:2±0.2(N)示值变动性:0.1µm最大不准确度:±0.25µm最大测量误差:±(0.5+L/100)µm,L-被测长度mm仪器质量:体积340х160х410mm³,重量20kg标准配件:可调带筋园台,可调园平台,带筋固定方台,平面测帽φ2,平面测帽φ8,小球面测帽,刃形测帽2.数字立式光学计——JDG—S2(上海立光精密仪器有限公司)用途及特点:本仪器是一般是用标准器(如量块)以比较法测量工件的尺寸,是最新设计制造的立式光学计,直接测量可以达到10毫米,并有公英制的转换显示,更加方便了10毫米以下的工件测量。
光功率计的原理及应用1.引言1.1 概述光功率计是一种用于测量光信号功率的精密仪器,广泛应用于光通信、光纤传感等领域。
随着光通信技术的快速发展,对光功率计的需求也日益增加。
本文旨在介绍光功率计的原理及其在实际应用中的重要性。
概述部分将从整体上对光功率计进行简要介绍,包括其基本概念、工作原理和使用范围。
首先,我们将简要解释光功率计是什么,它的作用是什么。
简单来说,光功率计是一种测量光信号输出功率的仪器,可以衡量光功率的大小。
光功率是指光信号每秒传输的能量,单位通常为瓦特(W)或分贝(dBm)。
光功率的准确测量对于光纤通信和光电器件的性能评估具有重要意义。
接下来,我们将探讨光功率计的工作原理。
光功率计的核心组成部分是光电探测器和信号处理电路。
光电探测器将光信号转换为电信号,并经过信号处理电路后输出对应的数字或模拟信号。
根据不同的工作原理,光功率计可分为热释电型、光电二极管型和光纤型等。
每种类型的光功率计都有其独特的优势和适用场景。
最后,我们将探讨光功率计的应用范围。
光功率计广泛应用于光通信、光纤传感、医疗、科研等领域。
在光通信中,光功率计可以用于光纤连接的检测和监控,确保光信号的质量和稳定性。
在光纤传感中,光功率计可以用于测量光纤传感器的输出信号,评估传感器的性能。
在医疗领域,光功率计可用于激光治疗设备的功率监测和控制。
在科研中,光功率计被广泛应用于光学实验室中的光功率测量和光学元件的性能测试等方面。
总之,光功率计作为一种重要的测量仪器,在光通信、光纤传感、医疗和科研领域发挥着重要的作用。
了解光功率计的原理及其在实际应用中的重要性是我们深入了解光学技术的基础。
接下来,我们将详细介绍光功率计的原理和具体应用。
1.2文章结构文章结构部分的内容可以包括以下内容:文章结构是指整篇文章的组织方式和框架,它对于读者来说非常重要,可以帮助读者更好地理解和掌握文章的内容。
本文主要分为引言、正文和结论三个部分。
引言部分主要介绍了本文所要讨论的主题——光功率计的原理及应用,并对这一主题进行概述。
实验6 分光计的调节和使用分光计(又名分光测角仪)是用来精确测量角度的仪器,也是光学实验的基本仪器之一。
利用分光计测量光的反射角、折射角、衍射角可以检验棱镜的棱角是否合格、玻璃砖的两个表面是否平行、计算媒质折射率、光波波长等相关的物理量。
分光计不仅本身用途广泛,许多常用的光学仪器(如单色仪、摄谱仪、分光光度计等)的基本结构也与之类似。
分光计使用中所涉及的光学元件共轴调节,共面调节,望远镜及平行光管调节,不仅是正确使用分光计所必须,亦是光学实验需要掌握的基本技能。
光栅是一种的用途相当广泛的分光元件。
光栅常用在分光光学仪器中,如单色仪、摄谱仪、光谱仪等作为分色元件;在光纤通讯、光计算机中作分光和耦合元件;在激光器中作选频元件;在光信息处理系统中作调制器和编码器。
本实验在分光计上用光栅作分光元件观察和测量汞灯的光谱,并计算光栅常数,从而掌握分光计的使用方法,了解光栅的基本特性。
【实验目的】1. 掌握分光计的测量原理及调节方法2. 观测汞灯的光栅光谱,计算光栅常数【实验原理】1. 分光计测量原理如图1,光源发出的光经平行光管后成为平行光;平行光经载物台上的光学元件反射、折射或衍射后改变传播方向;绕中心转轴转动望远镜,先后接收未经过被测光学元件改变方向和经过被测光学元件改变方向后的平行光,由读数圆盘读出两图1 分光计测量原理种情况下望远镜所在位置的角度,即可由相关公式计算望远镜的转动角度δ和待测量。
2. 分光计的调节测量前应调节分光计,使望远镜调焦到无穷远,平行光管发出平行光,望远镜、平行光管的光轴垂直于仪器中心转轴且在同一平面内.,以确保分光计的测量精度。
为此,调节时应做到:(1)望远镜聚焦到无穷远(能接收平行光并聚焦在望远镜的分划板平面上),望远镜的光轴对准仪器的中心转轴并与中心转轴垂直。
(2)平行光管出射平行光,光轴对准仪器的中心转轴并与望远镜的光轴共同位于与中心转轴垂直的同一平面内。
(3)待测光学元件的表面与仪器中心转轴平行。

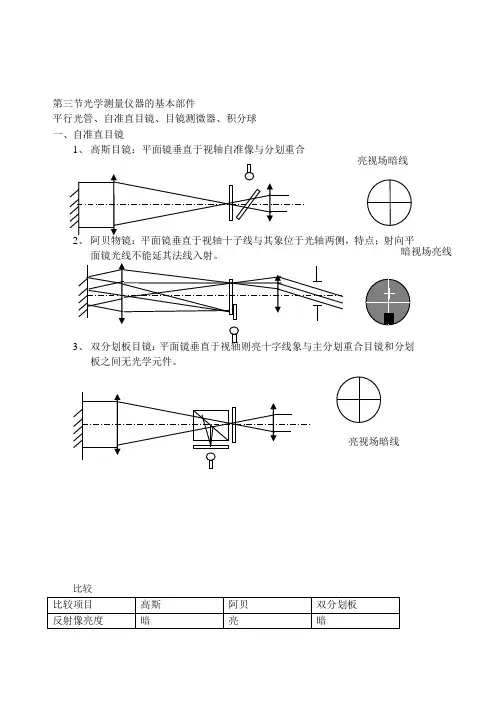

第三节光学测量仪器的基本部件平行光管、自准直目镜、目镜测微器、积分球一、自准直目镜1、 高斯目镜:平面镜垂直于视轴自准像与分划重合面镜光线不能延其法线入射。
3、 双分划板目镜:板之间无光学元件。
比较亮视场暗线 亮视场暗线暗视场亮线自准直仪、自准直显微镜、自准直望远镜自准直仪是一种光学测角仪器它是利用光学自准直原理来观测目标位置的变化,广泛应用于直线度和平面度的测量。
它和多面棱体配合可以检测分度机构的分度误差;此外,还可测量零部件的垂直度、平行度等。
二、平行光管调较作用:给出无限远目标或平行光物镜形式:角尺寸误差:β∆由βtg f y '=微分得 )(22sin f f d y dy d ''-±=ββ 误差合成 22)()(22sin f f y y ''∆+∆=∆ββ 讨论:f 长有利,1) ↓∆β2) 象质好3) 温度对校正状况影响小1、 远物法1) 清晰度法A 调焦误差2221)34()29.0(31D D SD λασ+Γ±=B 物体在有限距离引起的误差01l SD =总的误差10SD SD SD σ+=2) 消视差法A 调焦误差)2(58.0311d D SD Γ-Γ=δσB 物体在有限距离引起的误差01l SD =总的误差10SD SD SD σ+=2、 可调前置镜法1) 清晰度法T T Ca f f a 22''=A 调焦误差2221)34()29.0(31DD T SD λασ+Γ±= B 前置镜误差SD 0系统误差0SD σ偶然误差总的误差10SD SD SD σ+=10SD SD SD σσσ+±=2) 消视差法)2(58.0311d D T T SD Γ-Γ=δσ 3、 自准直法1) 调焦误差A 清晰度法2221)34()29.0(321DD SD λασ+Γ±=B 消视差法)2(58.03211d D SD Γ-Γ=δσ 2)平面镜误差 R SD 10= 2λN h = λN D h D R 4822== 204DN SD λ= 总的误差10SD SD SD σ+=4、 五棱镜法)(29.01000)(3438p Q p Q p D D D D D D SD -Γ±=-Γ±=-±=∆δδγ比较常用可调前置镜法、五棱镜法和自准直法精度高五棱镜法常用于大口径的调校例1调较平行光管mm mm D mm f 00056.0,51,1,55,550=''='==='λδα一、可调前置镜法mm f mm D mm f m25,160,1600='==' 解:⨯==Γ64251600Q mm D Q 5.264160==' mm D Q 86.06455==' 1、 清晰度法)1(1075.41009.61079.631)5534()5564129.0(31)34()29.0(314892222221mD D T SD ---⨯±=⨯+⨯±=⨯+⨯⨯±=+Γ±=λλασ 2、 消视差法186.06455<=='mm D Q 此方法不能用 二、自准直法25.0,800==N D1、 清晰度法⨯==Γ2225550 mm D 5.22255==' mm D 44222=⨯=实 )1(1041.1)44356.04()4422129.0(321)34()29.0(32142222221mD D SD -⨯=⨯⨯+⨯⨯±=+Γ±=λασ 2、 消视差法)1(1077.5)222255(2225.058.0321)2(58.032151m d D SD -⨯=⨯-⨯⨯=Γ-Γ=δσ 平面镜面形误差)(108.88025.056.04415220--⨯=⨯⨯==m D N SD λ三、五棱镜法⨯=Γ=22,30Q p mm D)(106.7)3055(2225.029.031)(29.03115--⨯±=-⨯⨯±=-Γ±=m D D p Q SD δσ 作业:1、调校平行光管,55,550mm D mm f =='现有目镜焦距分别为25mm 和12.5mm ,前置镜的视放大倍率⨯=Γ20q ,前置镜采用叉丝对准;一五棱镜口径为mm D c 28=,一平面镜口径100mm 在中心55mm 范围内光圈25.0=N 设人眼极限分辨较为2',分别用自准直法和五棱镜法调校求调校误差。

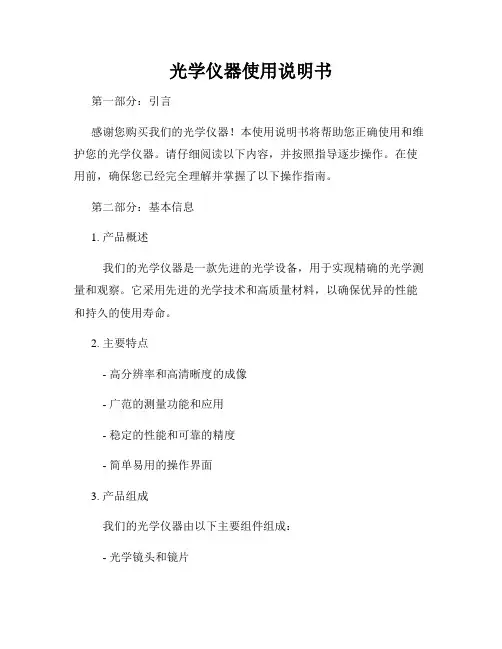

光学仪器使用说明书第一部分:引言感谢您购买我们的光学仪器!本使用说明书将帮助您正确使用和维护您的光学仪器。
请仔细阅读以下内容,并按照指导逐步操作。
在使用前,确保您已经完全理解并掌握了以下操作指南。
第二部分:基本信息1. 产品概述我们的光学仪器是一款先进的光学设备,用于实现精确的光学测量和观察。
它采用先进的光学技术和高质量材料,以确保优异的性能和持久的使用寿命。
2. 主要特点- 高分辨率和高清晰度的成像- 广范的测量功能和应用- 稳定的性能和可靠的精度- 简单易用的操作界面3. 产品组成我们的光学仪器由以下主要组件组成:- 光学镜头和镜片- 显示屏和操作按钮- 数据存储器和接口- 电源适配器和电池部件4. 产品规格- 尺寸:xxxxx- 重量:xxxxx- 电源:xxxxx- 支持的测量模式:xxxxx第三部分:使用方法1. 准备工作在开始使用光学仪器之前,请确保已经完成以下准备工作: - 将光学仪器放置在稳定平整的表面上- 连接电源适配器或确保电池已充满电- 擦拭光学镜头和镜片,确保表面清洁2. 开机和操作- 长按电源按钮以打开光学仪器- 在操作界面选择所需的测量模式和参数- 使用操作按钮进行调整和设置- 确保光学仪器稳定放置以避免晃动或抖动3. 测量和观察- 将待测物件放置在光学仪器下方,并调整焦距以获得清晰图像 - 根据需要进行放大或缩小操作,以便获得所需的观察结果- 根据操作界面指示进行测量,记录和存储数据以备后续分析和使用4. 关机和维护- 在使用完毕后,及时关闭光学仪器以节省电量和提高设备寿命 - 清洁光学镜头和镜片,确保表面无尘或污渍- 定期维护和保养光学仪器,确保其性能和使用寿命第四部分:常见问题解答1. 光学仪器无法打开- 确保电源适配器已连接到插座并插入光学仪器- 检查电池是否已充满电或替换新电池2. 图像模糊或不清晰- 检查光学镜头和镜片是否有灰尘或污渍,需及时清洁- 确保焦距已正确调整以获得清晰的图像3. 光学仪器出现故障或异常- 请勿私自修理或打开光学仪器,应联系售后服务中心进行维修 - 在保修期内,可凭购买凭证和保修卡享受免费维修服务第五部分:安全提示在使用光学仪器时,请务必注意以下安全事项:- 避免将光学仪器暴露在湿润环境中,以防水或损坏- 尽量避免将光学仪器接近高温或极寒环境- 使用原装配件或建议的配件以确保光学仪器性能- 在使用时保持光学仪器稳定,防止滑落或损坏第六部分:售后服务如有关于光学仪器的问题或需要售后服务,请联系我们的售后服务中心,我们将竭诚为您提供帮助和支持。

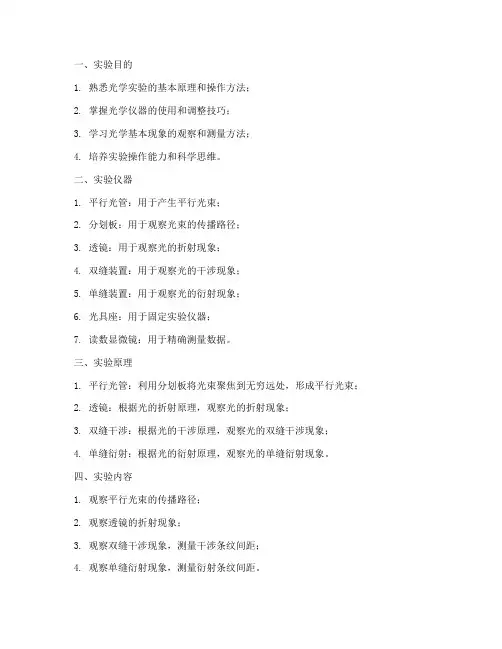

1. 熟悉光学实验的基本原理和操作方法;2. 掌握光学仪器的使用和调整技巧;3. 学习光学基本现象的观察和测量方法;4. 培养实验操作能力和科学思维。
二、实验仪器1. 平行光管:用于产生平行光束;2. 分划板:用于观察光束的传播路径;3. 透镜:用于观察光的折射现象;4. 双缝装置:用于观察光的干涉现象;5. 单缝装置:用于观察光的衍射现象;6. 光具座:用于固定实验仪器;7. 读数显微镜:用于精确测量数据。
三、实验原理1. 平行光管:利用分划板将光束聚焦到无穷远处,形成平行光束;2. 透镜:根据光的折射原理,观察光的折射现象;3. 双缝干涉:根据光的干涉原理,观察光的双缝干涉现象;4. 单缝衍射:根据光的衍射原理,观察光的单缝衍射现象。
四、实验内容1. 观察平行光束的传播路径;2. 观察透镜的折射现象;3. 观察双缝干涉现象,测量干涉条纹间距;4. 观察单缝衍射现象,测量衍射条纹间距。
1. 将平行光管固定在光具座上,调整分划板使其与光轴垂直;2. 打开光源,观察平行光束的传播路径;3. 将透镜固定在光具座上,调整光源与透镜的距离,观察光的折射现象;4. 将双缝装置固定在光具座上,调整光源与双缝的距离,观察双缝干涉现象,测量干涉条纹间距;5. 将单缝装置固定在光具座上,调整光源与单缝的距离,观察单缝衍射现象,测量衍射条纹间距。
六、实验数据及结果分析1. 平行光束的传播路径:观察到平行光束在空气中传播,没有发生明显偏折;2. 透镜的折射现象:观察到光线经过透镜后发生折射,折射角与入射角之间存在一定关系;3. 双缝干涉现象:观察到干涉条纹在屏幕上形成,条纹间距与双缝间距、光源波长有关;4. 单缝衍射现象:观察到衍射条纹在屏幕上形成,条纹间距与单缝宽度、光源波长有关。
七、实验总结1. 本实验验证了光学基本原理,加深了对光学现象的理解;2. 通过实验操作,提高了实验操作能力和科学思维;3. 实验过程中,要注意安全操作,避免仪器损坏。

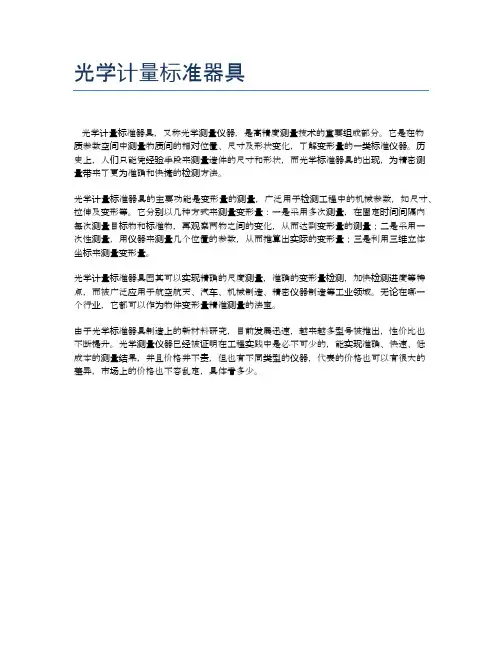

光学计量标准器具
光学计量标准器具,又称光学测量仪器,是高精度测量技术的重要组成部分。
它是在物质参数空间中测量物质间的相对位置、尺寸及形状变化,了解变形量的一类标准仪器。
历史上,人们只能凭经验手段来测量造件的尺寸和形状,而光学标准器具的出现,为精密测
量带来了更为准确和快捷的检测方法。
光学计量标准器具的主要功能是变形量的测量,广泛用于检测工程中的机械参数,如尺寸、拉伸及变形等。
它分别以几种方式来测量变形量:一是采用多次测量,在固定时间间隔内
每次测量目标物和标准物,再观察两物之间的变化,从而达到变形量的测量;二是采用一
次性测量,用仪器来测量几个位置的参数,从而推算出实际的变形量;三是利用三维立体
坐标来测量变形量。
光学计量标准器具因其可以实现精确的尺度测量,准确的变形量检测,加快检测进度等特点,而被广泛应用于航空航天、汽车、机械制造、精密仪器制造等工业领域。
无论在哪一
个行业,它都可以作为物件变形量精准测量的法宝。
由于光学标准器具制造上的新材料研究,目前发展迅速,越来越多型号被推出,性价比也
不断提升。
光学测量仪器已经被证明在工程实践中是必不可少的,能实现准确、快速、低
成本的测量结果,并且价格并不贵,但也有不同类型的仪器,代表的价格也可以有很大的
差异,市场上的价格也不容乱定,具体看多少。
光学基本测量仪器
1 望远镜
1.1 结构
望远镜是用来观察远距离目标的一种助视光学仪器,其结构如图1所示。
物镜L l是一块消色差复合正透镜,镶嵌在套筒M1的前端,M1套在镜筒N上,可前后移动。
目镜L2通常由两块凸透镜组成,装在目镜筒M2的两端,靠近物镜的透镜称接场镜,靠近眼睛的称接目镜,M2可套入镜筒N并可前后移动。
实验用测量望远镜在镜筒N内靠近物镜的一侧还装有十字准线K。
图1
望远镜的结构特点是两分立系统的光学间隔为零,即物镜的后焦平面和目镜的前焦平面重合。
这样远处物体经物镜在其后焦平面上成一倒立缩小的实像,此像作为目镜的物再经目镜成一视角放大的虚像为眼睛接受。
1.2 调节方法
1.调节目镜即改变L2和K之间的距离,使得能清晰地看到十字准线像。
2.物镜调焦即改变L l和K之间的距离,使得能清晰地同时看到准线和观察物的像,且无视差。
产生视差的原因,是观察物通过物镜所成的像与准线不在同一平面上,当左右或上下稍微改变视线方向时,可看到两个像之间有相对位移,这时称之为有视差。
2 读数显微镜
2.1 结构
和普通观察显微镜不同,测量用显微镜的物镜应在严格而准确的横向放大率下工作。
为此,在预先确定放大率的物镜像平面处安置一块分划板,并与物镜固结为一个整体。
为使各种视度眼睛的人都能使用,测量用显微镜的目镜必须可以进行视度调节。
读数显微镜由测微螺旋和测量用显微镜组成,可直接用来精密测量微小物体的长度、孔距、直径等。
根据不同的测量要求,读数显微镜的量程、分度值和视角放大率等有不同的规格。
常用的JCD-Ⅱ读数显微镜结构如图2所示。
图2 JCD-II型读数显微镜
1—目镜 2—调焦旋钮 3—方轴 4—接头轴
5—测微手轮 6—标尺 7—镜筒支架 8—物镜
9—旋手 10—弹簧压片 11—载物台 12—底座
图中1是目镜及显微镜镜筒。
旋转测微手轮5,可使镜筒支架带动镜筒沿导轨移动。
显微镜用调焦旋钮2调焦。
测微装置分度值为0.01mm,其读数方法与螺旋测微计相同。
测量架方轴可插入接头轴4的十字孔中,并可前后移动。
接头轴可在底座内旋转、升降,并用旋手9固定。
2.2 调节方法
1)将被测物体置于载物台面玻璃上,用弹簧压片压紧,使其处于镜筒下方。
2)调节目镜,至看清十字分划板。
3)转动调焦旋钮调节物镜,使被测物体清晰可见,并消除与分划板的视差。
调整被测量物,使其被测部分的横向和显微镜移动方向平行。
4)转动测微手轮,使十字分划板纵丝对准待测长度的起点,记下此时读数A,沿同一方向转动测微手轮,使分划板纵丝恰好止于待测长度的终点,记下读数B,则所测长度
A 。
L=B
2.3 注意事项
1)转动调焦旋钮时,注意应避免使显微镜与被测物相接触。
正确的作法是首先使物镜接近被测物,然后调节镜筒缓慢上移。
2)测量过程中,测微手轮只能向一个方向转动,中途不能逆转,以免引入螺距误差。
3 测微目镜
3.1 结构
测微目镜一般用作光学仪器的附件,配在适当的光学仪器上可作各种用途的测量。
也可用来直接测量微小长度。
其结构如图3a所示。
图3a图3b
1—目镜 2—本体盒 3—丝杆 4—玻璃标尺 5—分划板
6—螺钉 7—接头套筒 8—读数鼓轮
带有目镜1的镜筒与本体盒2相连,而接头套筒7与另一带有物镜的镜筒(图中未画出)相套接,构成一台显微镜。
靠近目镜焦平面的内侧,固定了一块量程为8mm、分度值为l mm 的玻璃标尺。
与之相距0.1mm处平行地放置另一块玻璃分划板,其上刻有十字线和一组双线作为准线。
在目镜中观察时,即可看到玻璃标尺上放大的刻线像及与其相叠的准线像(图3b)。
因为分划板的框架与读数鼓轮带动的丝杆通过弹簧相连,故当读数鼓轮转动时,可推动分划板左右移动。
鼓轮每转一圈,分划板上的准线移动l mm,而鼓轮轮周边刻有100个分格,因此鼓轮每转过一分格,准线相应地移动0.0l mm。
测量时,当准线对准被测物上某一位置时,该位置的读数,应为主尺上准线所指示的整数毫米值加上鼓轮上小数位读数值。
3.2 调节方法
1)调节目镜与分划板的间距,直到分划板上刻线清晰可见。
2)调节整个目镜筒与被测物的间距,使在视场中看到被测物的像也最清晰,并须仔细调节使准线像与被测物像之间无视差。
3)转动读数鼓轮,推动分划板,使分划板十字线的交点或双线对准被测物像的一端,记下读数;继续沿同一方向转动鼓轮,使十字线交点或双线对准被测物像的另一端,记下读数。
两者之差即是被测的长度。
使用测微目镜测量,同样应注意消除丝杆的螺距误差,因此测量时只能沿同一方向转动鼓轮。
