低压电器的基本定义,低压电器的选用原则

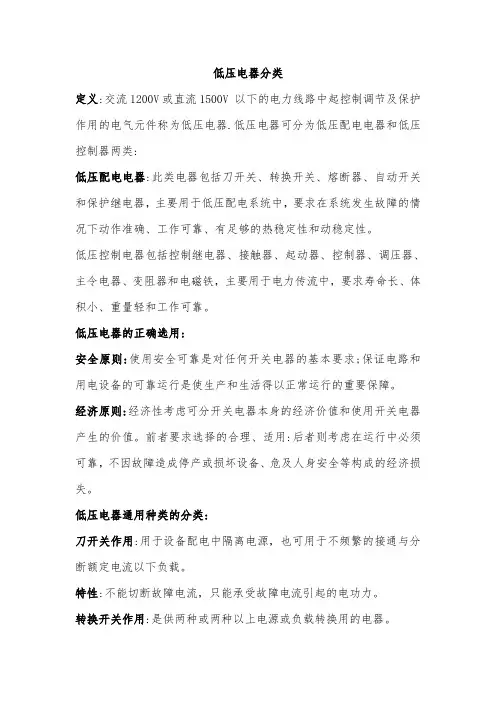

低压电器分类定义:交流1200V或直流1500V 以下的电力线路中起控制调节及保护作用的电气元件称为低压电器.低压电器可分为低压配电电器和低压控制器两类:低压配电电器:此类电器包括刀开关、转换开关、熔断器、自动开关和保护继电器，主要用于低压配电系统中，要求在系统发生故障的情况下动作准确、工作可靠、有足够的热稳定性和动稳定性。

低压控制电器包括控制继电器、接触器、起动器、控制器、调压器、主令电器、变阻器和电磁铁，主要用于电力传流中，要求寿命长、体积小、重量轻和工作可靠。

低压电器的正确选用:安全原则:使用安全可靠是对任何开关电器的基本要求;保证电路和用电设备的可靠运行是使生产和生活得以正常运行的重要保障。

经济原则:经济性考虑可分开关电器本身的经济价值和使用开关电器产生的价值。

前者要求选择的合理、适用:后者则考虑在运行中必须可靠，不因故障造成停产或损坏设备、危及人身安全等构成的经济损失。

低压电器通用种类的分类:刀开关作用:用于设备配电中隔离电源，也可用于不频繁的接通与分断额定电流以下负载。

特性:不能切断故障电流，只能承受故障电流引起的电功力。

转换开关作用:是供两种或两种以上电源或负载转换用的电器。

特性:可使控制回路或测量线路简化，并避免操作上的失误。

熔断器定义及作用:借熔体在电流超出限定值而熔化，分断电路的一种用于过载或短路保护的电器。

特性:熔断器的熔断时间与熔断电流的大小有关，其规律是与电流平方成反比。

主令器定义及作用:用于切换控电路，通过它来发出指令或信号以便控制电力拖动系统及其它控制对象的起动、运转、停止或状态的改变，它是一种专门发送动作命令的电器。

特性:主要用来控制电磁开关(继电器、接触器等)电磁线圈与电源的接通和分断。

种类:按其功能可分为控制按钮(按钮开关)、万能转换开关、行程开关、主令控制器、其它主令器(如脚踏开关、倒顺开关等)。

接触器接触器的定义:是可以远距离频繁地自动控制电动机的起动、运转与停止的一种电器。

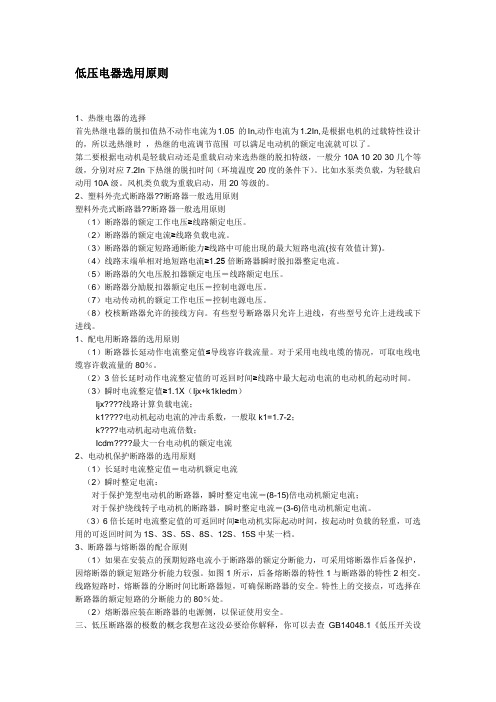

低压电器选用原则1、热继电器的选择首先热继电器的脱扣值热不动作电流为1.05 的In,动作电流为1.2In,是根据电机的过载特性设计的，所以选热继时，热继的电流调节范围可以满足电动机的额定电流就可以了。

第二要根据电动机是轻载启动还是重载启动来选热继的脱扣特级，一般分10A 10 20 30几个等级，分别对应7.2In下热继的脱扣时间（环境温度20度的条件下）。

比如水泵类负载，为轻载启动用10A级。

风机类负载为重载启动，用20等级的。

2、塑料外壳式断路器??断路器一般选用原则塑料外壳式断路器??断路器一般选用原则（1）断路器的额定工作电压≥线路额定电压。

（2）断路器的额定电流≥线路负载电流。

（3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流(按有效值计算)。

（4）线路末端单相对地短路电流≥1.25倍断路器瞬时脱扣器整定电流。

（5）断路器的欠电压脱扣器额定电压＝线路额定电压。

（6）断路器分励脱扣器额定电压＝控制电源电压。

（7）电动传动机的额定工作电压＝控制电源电压。

（8）校核断路器允许的接线方向。

有些型号断路器只允许上进线，有些型号允许上进线或下进线。

1、配电用断路器的选用原则（1）断路器长延动作电流整定值≤导线容许载流量。

对于采用电线电缆的情况，可取电线电缆容许载流量的80％。

（2）3倍长延时动作电流整定值的可返回时间≥线路中最大起动电流的电动机的起动时间。

（3）瞬时电流整定值≥1.1X（Ijx+k1kIedm）Ijx????线路计算负载电流；k1????电动机起动电流的冲击系数，一般取k1=1.7-2；k????电动机起动电流倍数；Icdm????最大一台电动机的额定电流2、电动机保护断路器的选用原则（1）长延时电流整定值＝电动机额定电流（2）瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流＝(8-15)倍电动机额定电流；对于保护绕线转子电动机的断路器，瞬时整定电流＝(3-6)倍电动机额定电流。

低压电器元件选型原则1.安全性：低压电器元件的选型首先要保证安全可靠。

在选型过程中，需考虑元件的额定电压和额定电流是否满足工作环境的要求，以及是否具备过载和短路保护功能。

此外，还需考虑元件的绝缘等级和耐电压能力，以确保元件在长期使用过程中不会出现漏电、击穿等安全隐患。

2.性能指标：元件的性能指标直接关系到设备工作的效率和稳定性。

在选型过程中，需综合考虑元件的耐压、耐流能力、功率损耗、温升等指标，以确保元件在工作时能够正常运行，并满足需要的电气性能要求。

3.可靠性：可靠性是低压电器元件的一个重要指标，直接关系到系统的稳定性和可用性。

在选型时，需考虑元件的寿命和故障率等指标，选择具有较高可靠性的元件，以降低系统故障发生的概率，并提高系统的可靠性。

4.成本：成本是选型的另一个重要考虑因素。

在选型时，应综合考虑元件的购买成本、使用成本和维护成本，并根据实际情况进行比较。

有时，为了降低成本，可以选择合适的替代元件，但需确保替代元件的性能和可靠性能够满足要求。

5.环境适应能力：低压电器元件在使用过程中，可能会受到环境的影响，如温度、湿度、尘埃等。

在选型时，需考虑元件的环境适应能力，选择适合工作环境的防护等级、防护性能和耐环境特性较好的元件，以确保元件在恶劣环境下也能正常工作。

在进行低压电器元件的选型时，还应充分考虑系统的具体需求和工作环境，进行合理的综合判断。

另外，可以参考元件的性能测试报告、品牌口碑和用户评价等信息，从而选择合适的低压电器元件。

同时，应及时关注新型元件的研发进展和技术水平，以便能够选择更优质、性能更好的元件，从而提高系统的整体性能和可靠性。

低压电器的选用原则与方法
低压电器是指额定电压在1000V以下的电器。

低压电器种类繁多，应用范围广泛。

在选择低压电器时，应遵循以下原则：
1.安全原则：低压电器的选用应符合安全标准，确保电路和用电设备的安全运
行。

2.经济原则：低压电器的选用应具有经济性，满足使用要求，并降低使用成本。

3.适用原则：低压电器的选用应符合电路和用电设备的使用要求，确保电路和
用电设备的正常运行。

在实际应用中，低压电器的选用方法主要有以下几种：
1.按电压等级选用：低压电器应按电路的额定电压等级进行选择。

2.按电流等级选用：低压电器应按电路的额定电流等级进行选择。

3.按工作条件选用：低压电器应按电路的工作条件进行选择。

4.按环境条件选用：低压电器应按使用环境条件进行选择。

以下是一些常用低压电器的选用方法：
●断路器的选用：断路器的额定电流应大于电路的额定电流，额定短路电流应
大于电路的短路电流。

●熔断器的选用：熔断器的额定电流应等于或略小于电路的额定电流。

●接触器的选用：接触器的额定电流应大于电路的额定电流，额定电压应等于
或大于电路的额定电压。

●电容器的选用：电容器的额定电压应大于电路的额定电压，额定容量应满足
使用要求。

●电阻器的选用：电阻器的额定功率应大于或等于电路的功耗。

在选择低压电器时，还应注意以下事项：
●选择有信誉的厂家生产的产品。

●认真阅读产品说明书。

●根据实际使用需要进行调试。

低压电器讲义低压电器-----概述低压电器是指工厂供电系统中使用的交流1200V或直流1500V以下，在供电系统中起保护、控制、调节、转换、分配和通断作用的电器。

如断路器，接触器，按钮，信号灯之类等。

一、根据低压电器在电气线路中的作用和地位一般分为两大类：配电电器和控制电器见如下表：二、常见产品名称1、配电电器——主要用于配电电路，对电路及设备进行保护以及通断、转换电源或负载的电器2、控制电器——主要用于控制受电设备，使其达到预期的工作状态的电器3、开关——在正常的电路条件下。

能接通，承载和分断电流，并在规定的非正常条件下，在规定的时间内，能承载电流的一种机械开关电器4、隔离器——在断开位置上，能符合规定的隔离功能要求的一种机械开关电器5、隔离开关——在断开位置上，能满足对隔离器所规定的隔离要求的一种开关6、熔断器组合电器——由制造厂或按其说明书将机械开关点电器与一个或几个熔断器组装在同一单元内的组合点电器7、熔断器——当电流超过规定值足够时间后。

通过熔断一个或几个特殊设计的和相应的部件，断开其接入的电路并分断电源的电器。

熔断器包括组成完整电器的所有部件8、断路器（机械）——能接通、承载以及分断正常条件下的电流，也能在规定的非正常条件下接通、承载一定时间和分断电流的一种机械电器开关9、模块化终端组合电器——主要用于线路末端，由模块化电器以及他们之间的电器、机械联结和外壳等构成的组合体10、接触器（机械）——仅有一个起始位置，能接通、承载和分断正常电路条件（包括过载运行条件）下的一种非手动操作的开关电器11、起动器——起动与停止电动机所需的所有开关电器与适当的过载保护电器相结合的组合电器12、控制继电器——在电力传动系统中用做控制和保护电器或信号转换用的继电器13、控制器——按照预定顺序转换主电路或控制电路的接线以及变换电路中参数的开关电器14、主令电器——用作闭合和断开控制电路以发出指令或作程序控制的开关电器15、电阻器——用于限制调整电路电流或将电能转变成热能等用途的开关电器16、变阻器——由电阻材料制成的电阻元件或部件和换接装置组成的电器可在不分断电路的情况下有级或均匀改变电阻值17、电磁铁——由线圈和铁芯组成，通电时产生吸力将电磁能转变成机械能来操纵、牵引某机械装置或导磁性物体，以完成预期目标的电器三、低压电器常用的代号、符号、名称四、低压电器外壳防护形式和等级1、电器的外壳防护型式电器的外壳防护型式有以下两种型式：第一种型式：防止人体接触或接近壳内带电部分和触及壳内运动部件，以及防止异物进入电器外壳内部第二种型式：防止水进入电器内部而引起有害的影响2、电器外壳的防护等级电器防护等级代号由表征字母“IP”和附加在后的两个数字及补充字母组成。

低压电器的工作原理详细教程目录一、低压电器概述 (2)1.1 低压电器的定义与分类 (2)1.2 低压电器的作用与特点 (3)二、低压电器的基本结构与工作原理 (4)2.1 电器的基本构造 (5)2.2 电器的工作原理 (6)三、常用低压电器及其工作原理 (7)3.1 开关电器 (8)3.1.1 隔离器 (9)3.1.2 接触器 (11)3.1.3 继电器 (12)3.2 保护电器 (14)3.2.1 熔断器 (15)3.2.2 断路器 (16)3.2.3 限时器 (17)3.3 控制电器 (17)3.3.1 主令电器 (18)3.3.2 信号电器 (19)四、低压电器的选用与维护 (20)4.1 低压电器的选用原则 (21)4.2 低压电器的维护保养 (22)五、实验与实践 (24)5.1 实验设备与器材介绍 (25)5.2 实验内容与步骤 (27)5.3 实验报告与总结 (28)六、低压电器发展动态与未来趋势 (29)6.1 国内外低压电器发展现状 (30)6.2 低压电器的发展趋势 (32)一、低压电器概述低压电器是一种用于控制电气设备的开关、保护设备以及调节电气参数的装置。

它广泛应用于工业、建筑、交通等各个领域，是电力系统中不可或缺的重要组成部分。

低压电器的主要功能包括接通、断开电路，以及保护电路和设备的安全运行。

根据其结构和功能，低压电器可分为多种类型，如开关、断路器、熔断器、继电器、接触器等。

低压电器的工作原理主要是基于电磁学、电子学和控制理论等基本原理。

在电力系统中，低压电器通过接收和传递控制信号，实现对电路的控制和保护。

当电路中出现异常时，低压电器能够迅速切断电路，保护设备和人员的安全。

随着科技的发展，现代低压电器逐渐向智能化、数字化方向发展，具有更高的可靠性和安全性。

了解低压电器的工作原理，不仅有助于我们更好地使用和维护电气设备，还能在电路设计和故障排除中发挥重要作用。

我们将详细介绍各类低压电器的工作原理及其应用场景。

常见低压电器选型原则低压电器是指额定电压不超过1000V，额定频率不超过1000Hz的电器设备。

在选型低压电器时，需要考虑一系列因素，以确保电器设备能够满足特定的需求和要求。

以下是一些常见的低压电器选型原则：1.额定电压：低压电器设备的额定电压应与实际使用电压相匹配。

如果额定电压低于实际使用电压，可能会导致电气设备过载或损坏。

如果额定电压高于实际使用电压，可能会导致电气设备无法正常工作。

2.额定电流：低压电器设备的额定电流应与实际负载电流相匹配。

如果额定电流低于负载电流，可能会导致设备无法提供足够的电流供应。

如果额定电流高于负载电流，可能会导致设备运行不稳定。

3.效率：低压电器设备的效率是指设备将电能转换为有用功率的能力。

选择高效率的电器设备可以减少能源消耗和运行成本。

4.耐久性和可靠性：低压电器设备应具有足够的耐久性和可靠性，以适应特定的工作环境和使用条件。

这包括耐高温、耐湿、耐腐蚀等特性。

5.安全性：低压电器设备应符合国家和国际安全标准，以确保使用过程中的安全性和可靠性。

6.维修和维护：选择易于维修和维护的低压电器设备可以减少停机时间和维修成本。

7.成本效益：选择具有合理价格和满足需求的低压电器设备可以实现成本效益最大化。

除了以上原则外，还应考虑其他一些因素，例如品牌信誉度、售后服务和技术支持等。

总之，在选型低压电器设备时，需要综合考虑多个因素，以选择最适合特定需求和要求的电器设备。

这样可以确保电器设备的安全性、可靠性和稳定性，提高工作效率和质量。

低压电器基础知识教案第一章：低压电器概述1.1 教学目标了解低压电器的定义、分类和应用范围掌握低压电器的基本原理和性能指标了解低压电器的发展趋势1.2 教学内容低压电器的定义和分类低压电器的基本原理低压电器的性能指标低压电器的发展趋势1.3 教学方法采用讲授法，讲解低压电器的定义、分类和应用范围通过实物展示或图片，使学生直观了解低压电器的外观和结构利用案例分析，使学生了解低压电器在不同领域中的应用引导学生进行思考和讨论，探讨低压电器的发展趋势1.4 教学评估课堂问答：了解学生对低压电器定义、分类和应用范围的理解程度课后作业：要求学生绘制低压电器的基本原理图，以检验学生对基本原理的掌握情况第二章：低压断路器2.1 教学目标了解低压断路器的定义、结构和分类掌握低压断路器的工作原理和性能指标学会低压断路器的选择和应用2.2 教学内容低压断路器的定义和结构低压断路器的工作原理低压断路器的性能指标低压断路器的选择和应用2.3 教学方法采用讲授法，讲解低压断路器的定义、结构和分类通过实物展示或图片，使学生直观了解低压断路器的外观和结构利用模拟实验，让学生亲自操作低压断路器，了解其工作原理结合实际案例，引导学生了解低压断路器的选择和应用2.4 教学评估课堂问答：了解学生对低压断路器定义、结构和分类的理解程度课后作业：要求学生绘制低压断路器的工作原理图，以检验学生对工作原理的掌握情况实践操作：让学生在实验室中操作低压断路器，了解其使用方法和注意事项第三章：低压接触器3.1 教学目标了解低压接触器的定义、结构和分类掌握低压接触器的工作原理和性能指标学会低压接触器的选择和应用3.2 教学内容低压接触器的定义和结构低压接触器的工作原理低压接触器的性能指标低压接触器的选择和应用3.3 教学方法采用讲授法，讲解低压接触器的定义、结构和分类通过实物展示或图片，使学生直观了解低压接触器的外观和结构利用模拟实验，让学生亲自操作低压接触器，了解其工作原理结合实际案例，引导学生了解低压接触器的选择和应用3.4 教学评估课堂问答：了解学生对低压接触器定义、结构和分类的理解程度课后作业：要求学生绘制低压接触器的工作原理图，以检验学生对工作原理的掌握情况实践操作：让学生在实验室中操作低压接触器，了解其使用方法和注意事项第四章：低压继电器4.1 教学目标了解低压继电器的定义、结构和分类掌握低压继电器的工作原理和性能指标学会低压继电器的选择和应用4.2 教学内容低压继电器的定义和结构低压继电器的工作原理低压继电器的性能指标低压继电器的选择和应用4.3 教学方法采用讲授法，讲解低压继电器的定义、结构和分类通过实物展示或图片，使学生直观了解低压继电器的外观和结构利用模拟实验，让学生亲自操作低压继电器，了解其工作原理结合实际案例，引导学生了解低压继电器的选择和应用4.4 教学评估课堂问答：了解学生对低压继器第六章：低压电器的安装与维护6.1 教学目标了解低压电器安装的基本要求和步骤掌握低压电器维护的方法和技巧学会低压电器故障诊断和排除的方法6.2 教学内容低压电器安装的基本要求和步骤低压电器维护的方法和技巧低压电器故障诊断和排除的方法6.3 教学方法采用讲授法，讲解低压电器安装的基本要求和步骤通过实物展示或图片，使学生直观了解低压电器安装的过程利用模拟实验，让学生亲自进行低压电器的安装和维护操作结合实际案例，引导学生了解低压电器故障诊断和排除的方法6.4 教学评估课堂问答：了解学生对低压电器安装要求和步骤的理解程度实践操作：让学生在实验室中进行低压电器的安装和维护操作，检验其掌握情况故障诊断：让学生分析模拟的低压电器故障，诊断故障原因并提出解决方案第七章：低压电器的安全防护7.1 教学目标了解低压电器的安全防护措施和原则掌握低压电器的安全操作方法和注意事项学会低压电器故障时的应急处理方法7.2 教学内容低压电器的安全防护措施和原则低压电器的安全操作方法和注意事项低压电器故障时的应急处理方法7.3 教学方法采用讲授法，讲解低压电器的安全防护措施和原则通过实物展示或图片，使学生直观了解低压电器的安全防护装置利用模拟实验，让学生亲自操作低压电器，了解安全操作方法和注意事项结合实际案例，引导学生了解低压电器故障时的应急处理方法7.4 教学评估课堂问答：了解学生对低压电器安全防护措施和原则的理解程度实践操作：让学生在实验室中进行低压电器的安全操作，检验其掌握情况应急处理：让学生模拟低压电器故障，进行应急处理，检验其应对能力第八章：低压电器的节能与环保8.1 教学目标了解低压电器节能的意义和途径掌握低压电器环保的特点和重要性学会低压电器节能与环保的设计方法和应用8.2 教学内容低压电器节能的意义和途径低压电器环保的特点和重要性低压电器节能与环保的设计方法和应用8.3 教学方法采用讲授法，讲解低压电器节能的意义和途径通过实物展示或图片，使学生直观了解低压电器节能与环保的特点利用模拟实验，让学生亲自进行低压电器节能与环保的设计和应用操作结合实际案例，引导学生了解低压电器节能与环保的设计方法和应用8.4 教学评估课堂问答：了解学生对低压电器节能意义和途径的理解程度实践操作：让学生在实验室中进行低压电器节能与环保的设计和应用操作，检验其掌握情况第九章：低压电器的故障分析与维修了解低压电器故障产生的原因掌握低压电器故障分析的方法和步骤学会低压电器维修技巧和注意事项9.2 教学内容低压电器故障产生的原因低压电器故障分析的方法和步骤低压电器维修技巧和注意事项9.3 教学方法采用讲授法，讲解低压电器故障产生的原因通过实物展示或图片，使学生直观了解低压电器故障的现象利用模拟实验，让学生亲自进行低压电器故障分析和维修操作结合实际案例，引导学生了解低压电器维修技巧和注意事项9.4 教学评估课堂问答：了解学生对低压电器故障产生原因的理解程度实践操作：让学生在实验室中进行低压电器故障分析和维修操作，检验其掌握情况第十章：低压电器在电力系统中的应用10.1 教学目标了解低压电器在电力系统中的作用和重要性掌握低压电器在电力系统中的应用实例学会低压电器在电力系统中的选择和配置方法重点和难点解析一、低压电器概述难点解析：低压电器的基本原理和性能指标的理解和应用；了解低压电器的发展趋势。
