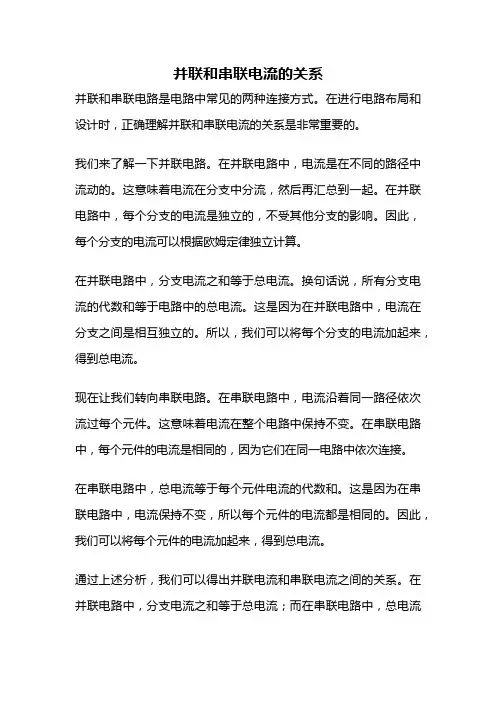

并联和串联电流的关系并联和串联电路是电路中常见的两种连接方式。

在进行电路布局和设计时，正确理解并联和串联电流的关系是非常重要的。

我们来了解一下并联电路。

在并联电路中，电流是在不同的路径中流动的。

这意味着电流在分支中分流，然后再汇总到一起。

在并联电路中，每个分支的电流是独立的，不受其他分支的影响。

因此，每个分支的电流可以根据欧姆定律独立计算。

在并联电路中，分支电流之和等于总电流。

换句话说，所有分支电流的代数和等于电路中的总电流。

这是因为在并联电路中，电流在分支之间是相互独立的。

所以，我们可以将每个分支的电流加起来，得到总电流。

现在让我们转向串联电路。

在串联电路中，电流沿着同一路径依次流过每个元件。

这意味着电流在整个电路中保持不变。

在串联电路中，每个元件的电流是相同的，因为它们在同一电路中依次连接。

在串联电路中，总电流等于每个元件电流的代数和。

这是因为在串联电路中，电流保持不变，所以每个元件的电流都是相同的。

因此，我们可以将每个元件的电流加起来，得到总电流。

通过上述分析，我们可以得出并联电流和串联电流之间的关系。

在并联电路中，分支电流之和等于总电流；而在串联电路中，总电流等于每个元件电流的代数和。

需要注意的是，并联电流和串联电流之间还存在一些差异。

在并联电路中，分支电流可以是不同的，而在串联电路中，每个元件的电流是相同的。

这是因为在并联电路中，电流在不同的路径中独立流动，而在串联电路中，电流沿着同一路径依次流过每个元件。

正确理解并联和串联电流的关系对于电路设计和分析是至关重要的。

在并联电路中，分支电流之和等于总电流；而在串联电路中，总电流等于每个元件电流的代数和。

了解并联和串联电流的关系可以帮助我们更好地理解电路中电流的分布和流动。

这对于解决电路中的问题和优化电路设计非常有帮助。

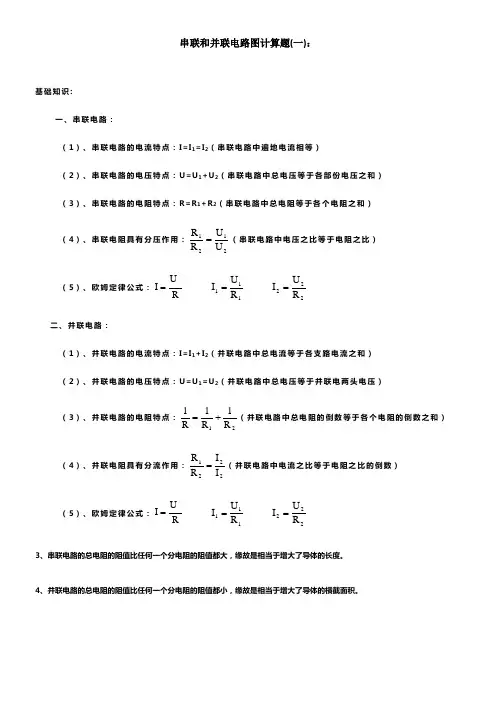

串联和并联电路图计算题(一)：例题分析：例1. 有一只电灯，电阻是10Ω，正常工作时它两头的电压是5V ，现有一个电压为8V 的电源，要想把灯接在那个电源上且正常发光，应如何连接一个多大的电阻？解题：依照题意画出电路图如图：电阻R 和灯泡L 串联；灯泡正常工作时电路中的电流：0.5A 105V R U I I L L L R =Ω=== 电阻R 两头的电压：U R =U ﹣U L =8V ﹣5V=3V ，电阻R 的阻值：Ω===60.5A3V I U R R R 例2．（2020•重庆）从2020年5月11日起，执行酒驾重罚新规定．交警利用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V ，传感器电阻R 2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R 2的电阻为80Ω．利用前要通过调零旋钮（即滑动变阻器R 1的滑片）对测试仪进行调零，现在电压表的示数为8V ．求：（1）电压表的示数为8V 时，电流表的示数为多少？（2）电压表的示数为8V 时，滑动变阻器R 1的电阻值为多少？（3）调零后，R 1的电阻维持不变．某驾驶员对着测试仪吹气10s ，假设电流表的示数达到，说明驾驶员醉驾，现在电压表的示数为多少？解：（1）当S 闭合时，R 2和R 1接入电阻R /1串联， 当电压表的示数为8V 时，电流表示数：0.1A 808V R U I I 222=Ω=== （2）电压表的示数为8V 时，R 2和R 1接入电阻R /1串联，Ω===100.1A 8V -9V I U R 11/1（3）调零后，R 1的电阻维持不变，电流表的示数达到时，R 2和R 1接入电阻R /1串联，3V100.3A IR U /11=Ω⨯==U 2=U-U 1=9V-3V=6V例3．如下图的电路中，电源电压为6V ，且维持不变，电阻R 1、R 2、R 3的阻值别离为8Ω、4Ω、12Ω．求： （1）若是开关S 1、S 2都断开时，电流表电压表的示数是多大？ （2）若是开关S 1、S 2都闭合时，电流表电压表的示数又是多大？解：（1）开关S 1、S 2都断开时，R 1和R 2串联。

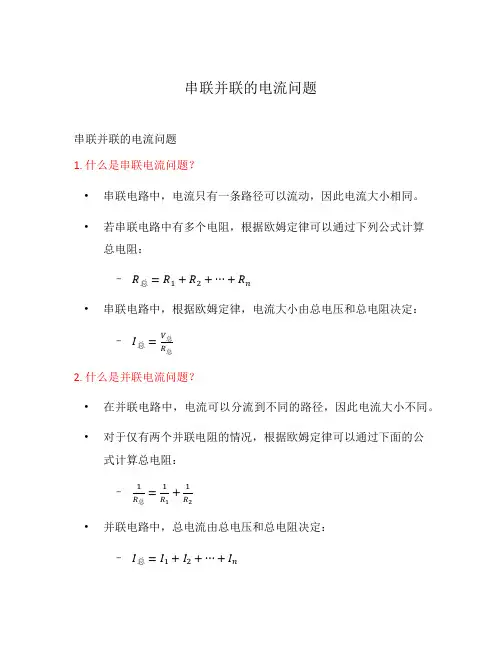

串联并联的电流问题
串联并联的电流问题
1. 什么是串联电流问题？
•串联电路中，电流只有一条路径可以流动，因此电流大小相同。

•若串联电路中有多个电阻，根据欧姆定律可以通过下列公式计算总电阻：
–R总=R1+R2+⋯+R n
•串联电路中，根据欧姆定律，电流大小由总电压和总电阻决定：
–I总=V总
R总
2. 什么是并联电流问题？
•在并联电路中，电流可以分流到不同的路径，因此电流大小不同。

•对于仅有两个并联电阻的情况，根据欧姆定律可以通过下面的公式计算总电阻：
–1
R总=1
R1
+1
R2
•并联电路中，总电流由总电压和总电阻决定：–I总=I1+I2+⋯+I n
3. 如何解决串联并联的电流问题？
•对于串联电路：
–计算总电阻：根据欧姆定律，将所有电阻相加即可得到总电阻。

–计算总电流：将总电压除以总电阻即可得到总电流。

•对于并联电路：
–计算总电阻：对于两个电阻，可以使用上述公式计算总电阻。

对于多个电阻，可以将求得的总电阻与下一个电阻并
联，重复此过程直到得到最终的总电阻。

–计算总电流：所有并联分支的电流之和即为总电流。

4. 串联并联的应用
•串联电路常见于电路板中的电子元件连接，如电阻、电容等。

•并联电路常见于家庭电路中的电灯、电器等并联使用的情况。

•了解串联并联电流问题对于设计和维护电路都非常重要。

以上是关于串联并联的电流问题的相关内容，希望能对你有所帮助！。

串联电路与并联电路的电压与电流关系电路是由电子元器件连接而成的路径，用于电流流动和电压传输。

在电路中，串联电路和并联电路是常见的基本电路连接方式。

串联电路是指电子元件按顺序连接，电流只能在一条路径中流动；而并联电路是指电子元件同时连接在一个节点上，电流可以分流到各个电子元件中。

了解电路中的电压与电流关系对于电路设计和分析至关重要。

一、串联电路的电压和电流关系串联电路中的电流在各个电子元件中保持恒定，而电压则分配给不同的电子元件。

假设有一个串联电路，其中包含三个电子元件：电阻R1、电阻R2和电阻R3。

电流从电源经过R1、R2、R3流回电源，按照欧姆定律，电流在串联电路中保持相等。

在串联电路中，电压则分配给各个电子元件。

根据基尔霍夫电压定律，串联电路中各个电子元件的电压之和等于电源的电压。

假设电源电压为V，分别测量R1、R2和R3两端的电压分别为V1、V2和V3，则有以下关系：V = V1 + V2 + V3根据欧姆定律，电阻两端的电压与电阻和电流之间的关系可以表示为：V = I * R其中，V为电压，I为电流，R为电阻。

因此，在串联电路中，电阻和电流之间的关系为：V1 = I * R1V2 = I * R2V3 = I * R3可以看出，在串联电路中，电压和电阻成正比，而电压和电流是恒定关系。

二、并联电路的电压和电流关系并联电路中，电子元件连接在同一个节点上，电流可以分流到各个电子元件中。

假设有一个并联电路，其中包含三个电子元件：电阻R1、电阻R2和电阻R3。

电流从电源分流到R1、R2和R3中，按照基尔霍夫电流定律，电流分流的总和等于电源的电流。

在并联电路中，电压在各个电子元件中保持恒定。

根据基尔霍夫电压定律，电压源的电压等于并联电路中各个电子元件两端的电压之和。

假设电源电压为V，分别测量R1、R2和R3两端的电压分别为V1、V2和V3，则有以下关系：V = V1 = V2 = V3根据欧姆定律，电阻两端的电压与电阻和电流之间的关系可以表示为：V = I * R因此，在并联电路中，电流和电阻成反比，而电压和电流是恒定关系。
