水手工艺之《三股绳插接》

任取三股中的任意一股作为第一次操作股，按前面介绍的插接方法，逆绳搓方向，向前压一股插一股的插接方法各插三次。

用木槌敲平插接处，割去多余的绳股即成（绳头留下 2～3 厘米）。

如需收尾，任取二股，按上述插法，其中一股插一次，另一股插两次，使插接部分成宝塔形，便于通过导绳装置。

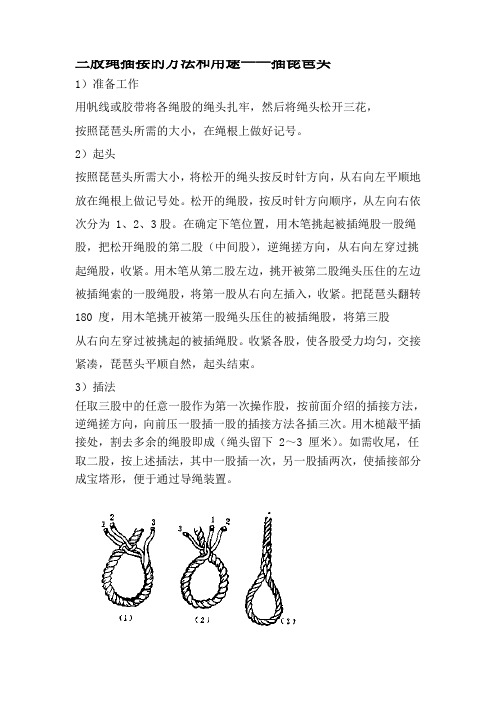

三股绳插接的方法和用途——插琵琶头
1）准备工作
用帆线或胶带将各绳股的绳头扎牢，然后将绳头松开三花，
按照琵琶头所需的大小，在绳根上做好记号。

2）起头
按照琵琶头所需大小，将松开的绳头按反时针方向，从右向左平顺地放在绳根上做记号处。

松开的绳股，按反时针方向顺序，从左向右依次分为 1、2、3股。

在确定下笔位置，用木笔挑起被插绳股一股绳股，把松开绳股的第二股（中间股），逆绳搓方向，从右向左穿过挑起绳股，收紧。

用木笔从第二股左边，挑开被第二股绳头压住的左边被插绳索的一股绳股，将第一股从右向左插入，收紧。

把琵琶头翻转180 度，用木笔挑开被第一股绳头压住的被插绳股，将第三股
从右向左穿过被挑起的被插绳股。

收紧各股，使各股受力均匀，交接紧凑，琵琶头平顺自然，起头结束。

3）插法。

各种水手结的打法（图解）一、固定绳结将绳索一端直接固定在自然物体上的结绳方法1、布林结(single bowling)：又称称人结、织布结、共同结、套结等。

有两种结法，易结易解，但绳结也易松动。

另还有双布林结(double bowling)，又称双称人结、坐下结。

2、8字通过结(figure 8 loop)3、简单通过结(overhand loop)：又称单结绳环4、8字环结(rewoven figure 8)：主要用于主绳与安全带的连接。

5、活结：又称拉脱结。

越拉越紧。

6、防脱结7、卷结：又称墨水结。

在两方向负荷相同时使用。

组合木材固定的时候用。

8、双套结(clove hitch)：又称丁香结。

可用于固定，也用于攀登和下降。

9、绳头结：又称艾曼斯结。

结组第一人与最后一人用于绳索与安全带连接处。

也可用于保护绳的支点上。

10、帐篷固定结二、接绳绳结将短绳接成长绳使用的绳结1、平结(square knot)：又称连结结、本结、陀螺结。

用于直径相同绳索之间的连接。

2、混合结：又称单衣结。

用于不同直径绳索之间的连接。

可分为混合结和双混合结。

3、交织结(fisherman's knot)：又称渔翁结、水手结、紧密结、天蚕结。

用于直径相同绳索之间的连接。

双交织结(double fisherman's knot), 又称葡萄藤结(grapevine knot)。

4、防脱结(water knot)：又称水结、ring bend，可将两条扁带连接在一起。

5、8字结：用于直径相同绳索之间的连接。

三、保护绳结使绳索之间或绳索与铁锁之间能够产生摩擦和滑动的绳结1、单环结(munter hitch)：又称意大利半扣(Italian hitch)。

用于沿主绳快速下降时的速度控制。

2、抓结(prusik knot)：又称普鲁士结、移动结。

用于行进、上升中的自我保护。

抓结不受力时可沿主绳滑动，受力时在主绳上卡住不动。

CQWGJ-C-02-02-03《水手工艺》实训指导书一、实训目的与要求：通过实训练习，使学生掌握船舶值班水手相关基本操作技能，了解水手工艺各类项目操作工序，熟练掌握船舶值班水手的各项操作技能。

同时培养吃苦耐劳、诚实守信、善于沟通合作的品质，为培养船舶驾驶职业能力奠定良好的基础。

二、实训内容：纤维绳绳结实训；纤维绳编结实训；三股纤维绳插接实训；八股编绞化纤缆插接实训；钢丝绳插接实训；高空与舷外作业；撇缆作业实训；船体保养实训；索具与滑车组配绳实训；引航梯、舷梯及挂旗操作练习；操舵练习实训；带缆操作、解缆操作、系泊口令；抛锚操作、起锚操作、抛起锚口令；起货机的操作、重大件货物的绑扎。

三、实训设备及工、量具：纤维绳、木棒、圆材、无耳环立桶、油麻绳、架板钢丝缆等；木笔、木槌、弯嘴铁笔、水手刀或剪刀、帆线等；三股纤维绳；八股纤维绳；钢丝绳、铁笔、木凳、护目镜、切割机、手套；绳索、滑车、架板、安全带、桅梯、栏杆或铁环；撇缆绳。

四、实训步骤及操作方法：实训一纤维绳绳结实训1、实训目的与要求目的——掌握各种纤维绳绳结要求——掌握上述纤维绳结名称、操作方法及使用、保养、注意事项、要求操作迅速（国家海事局规定的水手工艺评估中13种绳结必须在4分钟内完成，错结不超过2个，其余绳结平均每分钟完成1个结）、绳结牢固、外观平整、解开方便；了解纤维绳种类、规格、重量计算、性能特点、量法及强度计算方法2、实训内容常用纤维绳绳结的打法、用途、特点。

3、实训准备纤维绳、木棒、圆材、无耳环立桶、油麻绳、架板钢丝缆等。

4、实训步骤1)平结用途：两根粗细相似的短绳相接，一般用在不经常解开的地方。

打法：两手各握一端绳头，先打一个半结，然后将两绳头继续打一个半结，将其收紧即成此结打好后，绳端与绳根穿出的方向一致。

2)缩帆结用途：两根粗细相似的短绳相接，用在经常解开的地方。

特点：易解开，使用方便，但不如平结牢固。

打法：与平结打法基本相同，在打第二个半结时要留出一个活头，收紧即成。

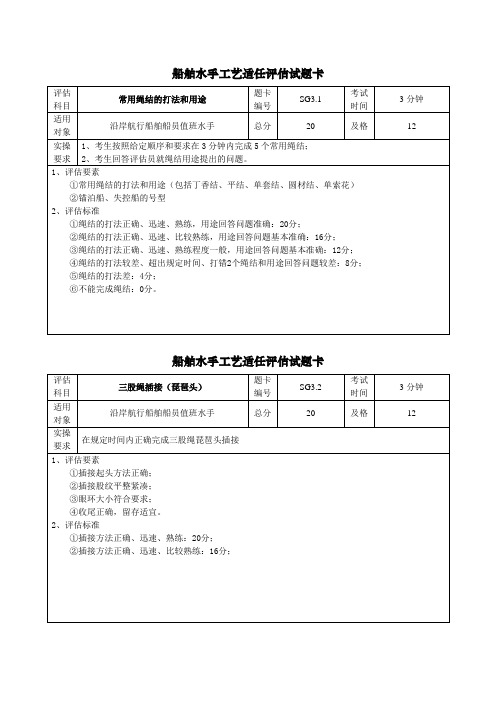

工程船舶水手技师鉴定实操考核项目与评分标准一、实操考核项目：1、打绳结2、钢丝绳插接3、三股纤维绳插接4、撇缆5、八股纤维绳插接6、3—3绞辘配绳7、操舵8、信号旗识别9、船舶号灯、号型的识别二、实操项目考核评分说明：1、实操考核设置ABC三套题，每套有三项不同内容的考核题，考核时抽取其中一套；2、各套中每项满分为100分，每项成绩由考评员共同确定；3、确认实操及格标准：三个项目均及格。

三、实操考核题的结构：A套考核项目1、绳结：从20个绳结中考10个。

绳结题卡如下：题卡1：8形结、单索花、双套结、丁香结、鲁班结、缩帆结、拖木结、架板结、撇缆活结、水手结、题卡2：单套结、双索花、系缆活结、立桶结、杠棒结、架板活结、绳锥结、圆材结、缩短结、钩头结2、八股纤维绳插接：用直径为2.5厘米的八股纤维绳插琵琶头。

3、信号旗识别：从40面信号旗识别3面单字母旗并说出其含义，和抽考二组旗组。

B套考核项目：1、钢丝绳插接：用16毫米的半硬钢丝绳二、四起头双花插琵琶头、三、三起头单花跑插琵琶头或插日本扣（抽选一种）。

2、操舵：驾驶员（评考员）依模拟器船舶航行状况发布6个舵令对操舵者进行考核。

3、船舶号灯，号型识别：包括国际海上避碰规则和港口信号中的常见号灯及号型。

C套考核项目：1、三股纤维绳插接：用16毫米的三股白棕绳短插接或插琵琶头（抽选一种）。

2、3—3绞辘配绳：动滑车和定滑车各有三个滑轮，要求辘绳根端固定在定滑车上，而辘绳力端从定滑车中间滑轮穿出。

3、撇缆：在直径1.5米的圆圈内进行操作，抛投三次，选最优一次为最终成绩。

四、评分标准：A套题评分标准A套题目一：打绳结（一）内容：将20种常用绳结分成2组，抽选1组（10种）。

（二）评分表：学员姓名：准考证号：本题得分：考评员：考评组长：日期：日期：A套题目二：八股纤维绳插接（一）内容：用直径为2.5厘米的八股纤维绳插琵琶头。

（二）评分表：学员姓名：准考证号：本题得分：考评员：考评组长日期：日期：A套题目三：信号旗识别（一）内容：从40面信号旗识别3面单字母旗并说出其含义，和抽考二组旗组。

水手工艺培训实操大纲一、培训目的和基本要求1.培训目的：根据《中华人民共和国海船船员适任考试和评估、发证规则》的有关规定，依照《中华人民共和国海船船员适任考试和评估大纲》和《中华人民共和国海船值班水手、机工适任培训考试和发证管理办法》的要求对学员进行培训，通过理论学习、实践操作，使参加学习的学员充分了解并掌握适任水手工艺在日常工作中的正确运用。

2.基本要求：输出操作，完成绳结、六股钢丝绳插接、撇缆、三股纤绳插接和编结、八股化纤缆眼环插接、高空/舷外作业、船舶日常维修保养知识和技能、系解缆作业。

二、培训教学安排1.采用理论教学与重点实操演练相结合的教学方式2.在教员指导下，个人、分组等实操演练，根据船舶实际情况训练三、主要培训内容及学时分配1.绳结要求：熟练船舶常用21个绳结打法并清除其用途，要求正确、牢固、迅速、美观、易解学时：理论课学时，实操学时2.三股纤绳插接和编结要求：插接和编结的起头、股纹正确，股数不少，收尾贴切，不过长或过短，整体紧凑、美观、迅速、正确学时：理论课学时，实操学时3.撇缆操作要求：撇投准，距离≥25米，姿势符合要求，迅速学时：理论课学时，实操学时4.六股钢丝绳实物插接要求：起头方法正确，接口处紧凑不松，插的笔数足够（25笔、24笔或27笔），不缺少无错误，股纹紧凑短小，不松散，收尾正确，余尾长短符合要求学时：理论课学时，实操学时5.八股化纤缆绳插接要求：a双股插接眼环---起头正确，平整、紧凑、美观，股纹平顺，剩余尾股符合要求，规定时间内完成12笔b对接---对接接口紧凑、平顺、正确，股纹平顺紧凑，规定时间内完成16笔，每边8笔学时：理论课学时，实操学时6．高空和舷外作业要求：高空（高度3-4米）和旋舷外作业为分组进行，全过程组员间互相配合团队精神。

从准备工作始到工作结束整理现场止，按要求步骤各项到位、准确、顺利、安全协调完成。

学时：理论课学时，实操学时7．系解缆作业要求：带缆作业全过程和解缆全过程分组进行a带缆作业从准备工作起→撇缆→缆绳连接→送缆→岸上上桩→船上上滚筒→绞收→别缆→下滚筒→上桩→系防鼠板→整理现场b解缆作业从现场准备工作做起→船上松解缆→岸上下桩→船上上滚筒→绞收→盘绕堆放→整理现场要求熟练、正确、迅速连贯、完整完成全过程学时：理论课学时，实操学时8. 舷外日常维修保养专业知识和技能要求：熟知船舶清洁、除锈、油漆、锈蚀的成因及预防、小表面操作、除锈工具和油漆工具的使用方法与动作学时：理论课学时，实操学时四、考试和要求1.水手工艺考试为评估和实操考试进行2.考试与评估按照《中华人民共和国船员适任考试和评估大纲》和《辽宁省海事局认可的水手值班考试考试与评估标准》进行五、教材及主要参考书。

水手工艺（值班水手）水手工艺（值班水手）E1011：无限及沿海航区船舶值班水手试卷代号章节小节小小节难度知识层次 E1011 1 0.4 1题干常用绳结的打法和用途试题初始状态描述现场准备10根直径6-10毫米长度2-3米的纤维绳。

操作流程及评估方法操作流程：评估方法：(1)评估员从缩帆结、丁香结、单套结、单索花、双索花、缩短结、撇缆活结、架板结、“8”形结、拖木结平结、杠棒结、鲁班结等绳结中选择10个绳结组成考卷；(2)考生根据要求进行实操;(3)评估员观察打结过程，检查打结结果，并在必要时进行提问；(4)考生回答评估员的问题。

参考资料：1．缩帆结用途：相同粗细的两小绳相接，用在经常解开的地方。

2．丁香结用途：小绳接大缆或固定在圆柱上。

3．单套结用途：上高或舷内外作业做临时安全带，绳端连接作眼环。

4．单索花 (又称单编结、旗绳结)用途：绳与绳、绳与眼环临时相接。

5．双索花 (又称双编结)用途：与单索花相同，但比单索花牢固，用在受力较大的地方。

如：上高绳连接座板。

6．缩短结用途：可根据情况或场地，临时将一根长绳索按一定的长度缩短，而不必将绳索切断7．撇缆活结用途：撇缆绳绳头和大缆琵琶头临时相接。

8．架板结用途：舷内外作业时搭架板用。

9．“形结(又称“字结，绞花结)用途：绳索穿过圆形孔洞，防止绳索滑脱。

10．拖木结用途：吊拖较长的圆柱形物体。

11．平结用途：相同粗细的两小绳相接，用在不常解开的地方。

12．扛棒结用途：扛、吊各种货物用。

13．鲁班结用途：升吊或拖拉圆柱形物体，防止绳索滑脱。

试卷代号章节小节小小节难度知识层次 E1011 2 1 0.4 1题干常用编结的插接方法和用途——救生索编中结试题初始状态描述每个考位准备：1、长度2米直径20mm的三股白棕绳一根2、长度60-80cm直径8mm的白棕绳两根3、小木笔一支4、美工刀一把5、尖嘴钳一把6、电工胶带一卷操作流程及评估方法操作流程：1)准备工作：应先在救生索上每隔做一记号。
