高强度钛合金镀铬解析

钛合金上电镀工艺简介一、引言钛及其合金具有强度高、重量轻、耐腐蚀的特点，所以在各种领域应用都非常广泛。

特别是在电子、航空航天等领域，其优点更是得到了充分地发挥。

但是由于钛合金表面易咬死、焊接性能差，要想完全发挥其作用，还必须先在其表面镀覆上一层其他金属，如镍、铜、铬、金等。

这样既发挥了钛合金的强度高和重量轻的优点，又改善了其表面易咬死、难焊接的缺点。

钛是一种非常活泼的金属，但通常钛及其合金都表现出稳定的性质，这是因为钛和空气中的氧和氮有很强的亲和力，其表面很容易生成一层致密钝化膜。

要想在钛表面获得结合力较好的镀层，必须先破坏其钝化膜。

但是钛的钝化速度太快，钝化膜刚被去除掉就又会马上再生成，这给电镀带来了很大的困难。

目前常用的方法一般有两种：一种是加强前处理控制，即想办法将钛合金表面的钝化膜破坏，并且在电镀之前不重新生成过厚的钝化膜，然后在相对新鲜的表面上进行电镀；另外一种方法是进行后处理，一般是通过高温处理，使结合力不太好的镀层通过高温下的扩散作用和基体结合成牢固的金属键。

二、提高钛合金上镀层结合力的常用方法（一）镀前处理法（1）喷砂法众所周知，喷砂可以去除金属表面的钝化层，又可以使其表面粗化，加强了机械咬合力，从而提高镀层结合力。

实验证明，喷砂对钛上电镀同样有效。

笔者曾将喷砂和未喷砂纯钛试片进行了电镀后结合力的比较，发现喷砂处理过的结合力明显要好很多。

但喷砂会增加工件的应力，同时对于一些精度要求较高的工件是不适合喷砂处理的。

(2)过渡膜法①氢化膜哈工大张景双等[ 1 ] 在进行工业纯钛表面电镀时采用了HCI(500ml/L)与TiCI3 (10〜20ml/L )的混合液再添加一些添加剂的活化配方，得到了结合力良好的镀层。

他们经过分析发现，经这种活化液处理后的钛表面会生成一层灰黑色的膜。

在这层膜上再进行电镀，就能得到结合力良好的镀层。

利用X射线衍射法和光电子能谱法作进一步分析发现，这层膜的主要成分是TiH2，其分别与钛基体和镀层之间形成一定的金属键，保证了结合力的要求。

浅谈钛合金表面化学处理强化技术浅谈钛合金表面化学处理强化技术钛合金是一种重要的结构材料，具有优良的耐腐蚀性、高比强度、良好的热稳定性和生物相容性等特点，在航空航天、医疗器械、汽车和人工关节等领域得到广泛应用。

然而，钛合金表面存在一些问题，如易氧化、悬殊应变分布和低表面活性等，这些问题限制了钛合金的应用范围。

为了克服这些问题，科学家们应用化学处理强化技术来改善钛合金表面性能。

钛合金表面的化学处理强化技术主要包括阳极氧化、化学镀铬、电沉积和化学改性等方法。

下面将对这些方法进行探讨。

首先，阳极氧化是一种常用的表面处理技术，通过在钛合金表面形成氧化层来改变其化学成分和性质。

阳极氧化可分为硬质阳极氧化和软质阳极氧化。

硬质阳极氧化可以增加钛合金的耐蚀性和耐磨性，但会导致钛合金表面变脆；而软质阳极氧化可以提高钛合金的生物相容性和附着力。

阳极氧化不仅可以改善钛合金的表面特性，还可以通过控制氧化电流密度和电解液成分来控制氧化层的结构和性能。

其次，化学镀铬是一种常用的钛合金表面处理方法，通过在钛合金表面形成一层铬合金来提高其耐腐蚀性和光亮度。

在化学镀铬过程中，需要选择合适的化学镀液和控制沉积工艺参数，以获得均匀且致密的铬合金层。

化学镀铬不仅可以改善钛合金表面的外观，还可以提高其耐腐蚀性和耐磨性。

另外，电沉积是一种将金属阳离子还原到钛合金表面的表面处理技术。

通过调整电沉积电流密度和时间，可以在钛合金表面形成金属沉积层，从而改善钛合金的耐磨性和导电性。

电沉积不仅可以改善钛合金的物理性能，还可以提高其耐腐蚀性和生物相容性。

最后，化学改性是一种改善钛合金表面性能的有效方法。

可以在钛合金表面形成有机薄膜，如聚合物和涂层等，来提高其耐蚀性、防粘性和抗菌性。

化学改性不仅可以改善钛合金的表面性能，还可以通过改变薄膜的结构和成分来实现特殊功能，如药物缓释和疏水性等。

总的来说，钛合金表面化学处理强化技术可以改善钛合金表面的物理和化学性能，拓宽其应用范围。

钛合金零件的表面镀层研究钛合金是一种重要的结构材料，具有高强度、轻质和抗腐蚀等优点，广泛应用于航空、航天、汽车和生物医学等领域。

然而，由于其化学惰性和较高的反应活性，钛合金的表面容易受到氧化、腐蚀和磨损的影响，限制了其进一步应用。

为了改善钛合金的性能，表面镀层技术成为目前研究的热点之一。

一、表面镀层的分类表面镀层主要分为化学镀、电镀和物理气相沉积。

化学镀是利用化学反应在基材表面镀上一层附着力强的薄膜，常见的有电解镀镍、镀铜等；电镀是利用电流通过电解液使金属离子沉积在基材表面形成金属镀层；物理气相沉积是通过高温或高压条件下，将固态材料直接蒸发或溅射到基材表面形成薄膜。

不同的表面镀层方法适用于不同的钛合金零件，需根据具体情况进行选择。

二、表面镀层的功能钛合金零件的表面镀层可以起到多种功能。

首先，镀层可以提高钛合金的耐腐蚀性能。

常见的镀层如锌、镍和铬，都具有优良的抗氧化和抗腐蚀性能，可以有效延长钛合金零件的使用寿命。

其次，镀层可以改善钛合金的摩擦和磨损性能。

例如，钛合金零件表面镀上硬质合金镀层，可以提高其耐磨性能，延长使用寿命。

此外，表面镀层还可以提高钛合金的导电性、导热性和光学性能，扩大其应用范围。

三、表面镀层的研究进展近年来，钛合金零件的表面镀层研究取得了很多进展。

一方面，通过改进镀液的配方和工艺条件，成功制备了一系列新型镀层，如钛合金表面氮化镀层、钛合金碳化镀层等。

这些镀层在提高钛合金表面性能的同时，还可以实现环境友好和节能减排。

另一方面，表面镀层的复合技术也得到了广泛应用。

通过将不同功能的镀层组合在一起，可实现多种性能的综合优化，提高钛合金零件的性能。

例如，硬质合金/金属复合镀层可以同时具有高硬度和高抗腐蚀性。

四、表面镀层的应用前景钛合金零件的表面镀层技术在航空、航天和汽车等领域具有广泛的应用前景。

随着航空和航天产业的快速发展，对钛合金零件的性能要求也越来越高。

表面镀层技术可以显著改善钛合金的耐腐蚀性和磨损性能，提高零件的可靠性和使用寿命。

钛合金的表面强化技术钛合金是一种高强度、高耐腐蚀性的金属材料，广泛应用于航空、航天、医疗、化工等领域。

然而，由于其表面硬度和耐磨性较低，容易受到磨损和划伤，因此需要采取表面强化技术来提高其性能。

下面介绍几种常见的钛合金表面强化技术。

1. 氮化处理氮化处理是目前应用最广泛的表面强化技术之一。

通过在钛合金表面形成氮化层来提高其硬度和耐磨性。

氮化处理分为等离子氮化和氨气氮化两种类型。

等离子氮化是指将钛合金放置在高温下，使氮气分解并离子化，产生负离子氮，形成氮化层。

氨气氮化是指将钛合金表面覆盖一层氮化物衬底，在高温下将氨气注入气氛中，通过扩散形成氮化层。

氮化处理能使钛合金表面硬度提高两倍以上，耐磨性和抗疲劳性能也有所提高。

2. 碳化处理碳化处理是将钛合金表面涂覆一层碳质细粉，然后在高温下使其扩散反应，形成一层碳化物。

碳化处理能够提高钛合金表面硬度，降低磨损和摩擦系数，增加其使用寿命。

但碳化层较脆，容易开裂和脱落，需要加强边角区域的保护。

3. 氟化处理氟化处理是将钛合金表面涂覆一层氟聚合物，然后在高温下使其分解，形成一层氟化物膜。

氟化膜具有很好的防腐蚀性能和润滑性能，能够降低钛合金表面的磨擦和磨损，延长其使用寿命。

但氟化处理容易受到环境中的杂质和污染物的影响，需要在清洗前进行处理。

4. 微弧氧化处理微弧氧化处理是一种在电解液中加高电压，使钛合金表面产生氧化层的技术。

氧化层硬度高、耐磨性好、耐蚀性强，在航空、航天等领域具有广泛的应用。

但微弧氧化处理需要掌握处理参数，对处理设备的要求比较高，成本也相对较高。

总之，钛合金表面强化技术为钛合金的应用提供了重要的支撑。

在实际应用中需要根据具体情况选择合适的强化技术，对钛合金表面进行处理，以提高其性能和使用寿命。

钛合金作为一种高强度、高耐腐蚀性的金属材料，已经被广泛应用于航空、航天、医疗、化工等领域。

下面列举了一些与钛合金有关的数据，进行详细分析。

1. 钛合金的硬度钛合金的硬度与其合金成分、制备工艺、热处理等因素有关。

镀铬工艺技术分析论文镀铬工艺技术分析铬是一种重要的金属材料，具有优良的耐腐蚀性、耐氧化性和美观性，因此广泛应用于汽车、航空航天、电子设备、家电等领域。

镀铬工艺是一种常见的表面处理技术，通过电化学方法将铬离子沉积到基材表面，形成一层均匀、光滑、具有高亮度的铬层，提高基材的硬度、耐磨性和耐腐蚀性。

镀铬工艺主要包括前处理、电解液配方、电镀工艺参数控制和后处理等环节。

前处理是保证镀层质量的重要环节，一般包括去污、除油和去除氧化物等步骤。

去污可以采用碱性或酸性溶液，去除表面的尘土、污垢和有机物；除油可以采用有机溶剂或碱性溶液，去除表面的油脂和有机物；去除氧化物可以采用酸性溶液，去除表面的氧化层，以保证电镀层的附着力。

电解液配方是影响镀层质量的关键因素，一般包括铬酸、硫酸、氯化铵、硫酸二氢钠等成分。

铬酸是提供铬离子的主要组分，硫酸和氯化铵可以提高溶液的电导率和稳定性，硫酸二氢钠可以调节溶液的酸碱度。

同时，还可以添加一些有机添加剂，如表面活性剂、缓蚀剂和分散剂等，改善镀层的均匀性和光泽度。

电镀工艺参数控制是保证镀层质量的重要手段，主要包括电流密度、温度、镀时间和阳极与阴极的距离等因素。

电流密度的选择应根据基材的形状、尺寸和表面状态来确定，一般应在适当的范围内控制，以保证镀层的厚度均匀性和光泽度。

温度的控制可以影响电镀反应速度和晶粒尺寸，一般应在适当的范围内控制，以保证镀层的质量和性能。

镀时间的选择应根据基材的要求和工艺实践来确定，一般应在适当的范围内控制，以保证镀层的厚度和附着力。

阳极与阴极的距离的选择应根据镀件的形状、尺寸和表面状态来确定，一般应在适当的范围内控制，以保证镀层的厚度和均匀性。

后处理是提高镀层质量和附着力的重要环节，一般包括酸洗、水洗和干燥等步骤。

酸洗可以去除表面的氧化物和污染物，提高镀层的附着力和质量；水洗可以去除酸性溶液残留，同时也可以去除表面的杂质和污染物；干燥可以去除表面的水分和残留溶液，同时也可以提高镀层的光泽度和耐腐蚀性。

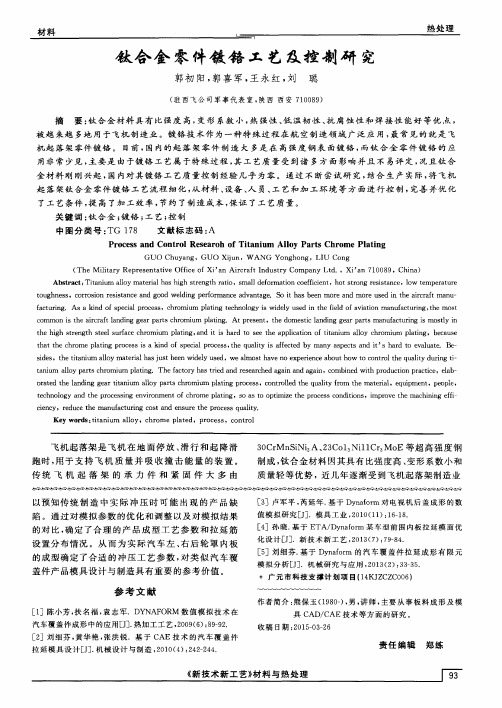

钛合金表面镀铬标准
钛合金表面镀铬是一种常见的表面处理工艺，它可以提高钛合金的耐腐蚀性能、增加其硬度和改善外观。

关于钛合金表面镀铬的标准，主要涉及到以下几个方面：
1. 镀层厚度标准，钛合金表面镀铬的镀层厚度通常由相关标准规定，以确保镀层的质量和性能达到要求。

一般来说，镀层的厚度应符合国家标准或行业标准的规定。

2. 镀层结合力标准，镀铬层与钛合金基材之间的结合力是非常重要的，相关标准通常规定了镀层与基材之间的结合力测试方法和标准数值要求。

3. 镀层表面质量标准，镀铬层的表面质量直接影响着产品的外观和质感，相关标准会规定镀层表面的光洁度、平整度、无裂纹、气泡、污点等要求。

4. 环保标准，钛合金表面镀铬过程中涉及到化学药剂和废水处理等环保问题，相关标准通常会规定镀铬过程中的环保要求和限制标准。

总的来说，钛合金表面镀铬的标准涉及到镀层厚度、结合力、
表面质量和环保要求等方面，这些标准的制定和执行有助于保证镀
铬产品的质量和安全性。

在实际应用中，需要严格按照相关标准进
行生产和检测，以确保钛合金表面镀铬产品的质量和性能达到要求。

镀铬的基本知识镀CR有哪些作用?防锈和增加表面硬度可以增加耐磨性能1、性能和用途因为铬表面易于钝化，有很强的耐蚀性，所以用于装饰电镀的最外层，其厚度一般只有0.5-1微米，通常称之为装饰铬。

铬的另一个特点是具有极高的硬度，H=750-1000，因而又经常用于有耐磨要求的场合，通常称之为硬铬。

2. 镀铬基本原理2.1 镀铬的阴极过程图1是镀铬的阴极极化曲线，描述了镀铬的阴极过程。

镀铬的阴极过程分3个阶段。

第一阶段，随着电极电位上升，电流密度上升。

电极反应为2H+ ---> H2第二阶段，随着电极电位继续上升，电流密度转为下降。

这是一个形成阴极膜的过程。

第三阶段，随着电极电位继续上升，电流密度又转为上升。

电极反应为Cr6+ ---> Cr2H+ ---> H2Cr6+ ---> Cr3+ (H2的还原作用)2.2 阴极膜的形成在镀铬层沉积之前，阴极上先生成一层薄膜。

观察薄膜的试验如图2所示。

阴极为针状。

停电后1秒可以观察到阴极膜(厚度约0.1微米)，停电3-4秒后阴极膜就消失了，如图3所示。

2.3 硫酸的作用和影响镀液中硫酸含量的增加，阴极膜的厚度也随之增加。

电极周围的成分与其它部分的成分差别较大，为Cr6+ 65-67%Cr3+ 22-23%SO42- 10-12%若镀液中没有硫酸，则不能形成阴极膜，只析出氢气，见图1的曲线1。

CrO3与H2SO4形成[(CrOn2-)m•(SO42-)n]复杂的络合物。

从图4可以看出，随镀液中硫酸浓度增加，电流效率形成有峰值的情况。

图4中线段1，电流效率随硫酸含量上升而上升，是因为络合物含量上升的缘故；继续增加硫酸的含量，则阴极膜厚度增加，阻碍铬层的沉积，故图4线段2，电流效率随硫酸含量上升而下降。

2.4 Cr3+的影响当镀液中Cr3+的含量上升时，图4中的曲线向右上方向移动。

当H2SO4=10-12g/l，Cr3+=20g/l，电流密度60-100A/dm2时，电流效率高于25%。

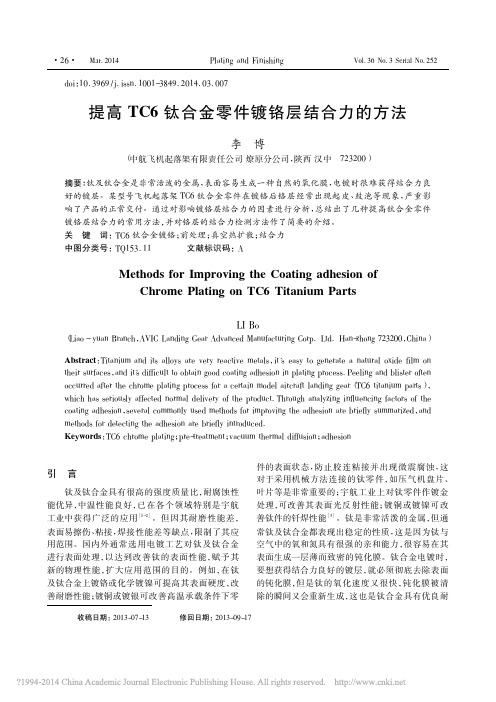

电镀硬铬工艺对TC6钛合金性能的影响研究TC6钛合金是一种典型的α+β两相钛合金，使用状态一般为普通退火、等温退火或双重退火状态。

TC6具有较高的室温强度、优良的热加工性能和综合力学性能，可在400～450℃下长时间工作。

其主要用于制造飞机隔框、接头、紧固件和发动机压气机盘、叶片等零件。

钛合金的耐磨性较差，TC6钛合金用于飞机接头等部位时必须进行表面防护，以提高耐磨性。

硬铬镀层具有显微硬度高(HV＞700)、耐磨性好、镀层稳定等优点，且电镀硬铬是一种工艺成熟的传统表面处理技术，已被广泛应用于飞机高强度钢零件的防护，因此电镀硬铬也逐渐开始应用于钛合金零件。

目前钛合金镀铬工艺较为成熟，但铬层对钛合金的性能影响研究较少。

对高强度钢电镀硬铬的研究表明，电镀硬铬的过程中，电镀液中的氢元素有可能渗入基体及镀层，从而影响到基体的疲劳性能。

本工作研究了电镀硬铬工艺对TC6钛合金性能的影响。

1·材料及实验方法1．1实验材料实验材料为TC6钛合金，化学成分见表1。

1．2实验方法采用等温退火处理的TC6钛合金试样，按如下工艺流程进行电镀硬铬:前处理→电镀乳白铬→真空扩散→电镀硬铬。

电镀硬铬工艺参数:温度50～60℃，电流密度45～55 A/dm2。

氢含量采用RH-404脉冲加热热导氢测定仪测试。

分别测试空白试样、前处理、电镀乳白铬、真空扩散、电镀硬铬后的氢含量，试样尺寸为8mm×5mm×2mm。

氢脆实验参照ASTM F519方法，将TC6钛合金加工成两端带螺纹，缺口尺寸为 4．5mm的氢脆试样(1a．1型)，电镀硬铬后进行200h，75%缺口试样强度载荷持久拉伸考核。

按照HB5214—1996进行空白及镀铬后TC6钛合金试样的抗拉性能测试，试样尺寸为 5mm×71mm(M12)。

疲劳性能按照HB5152—1996进行，试样尺寸为 6．25mm×52mm;采用X-3000残余应力测试仪进行TC6钛合金电镀硬铬前后表面残余应力的测试。
