当前位置：文档之家 › 沥青混合料级配曲线表

沥青混合料级配曲线表

  • 格式：xls
  • 大小：136.00 KB
  • 文档页数：1

下载文档原格式

  / 1

合集下载

沥青混合料级配计算表格

沥青混合料级配计算表格
1-2料（制作人：陈建相）
筛孔尺寸（mm) 筛余量1 筛余量2 筛余量（g) 分计筛余百分率（%） 累计筛余百分率（%） 1-2料通过百分率（%） 16 0 0 0 0 0 100 13.2 292.9 294.8 293.9 11.77 11.77 88.23 9.5 4.75 2.36 4.7 3.4 4.1 0.16 99.92 0.08 1.18 0 0 0 0.00 99.92 0.08 ###### 581.7 ###### 604.5 ###### 593.1 64.23 76.00 24.00 23.76 99.76 0.24
0.0 0.0 0.0 0.00 0.00
0.0 0.0 0.0 0.00 0.00
0.0 0.0 0.0 0.00 0.00
0.0 0.0 0.0 0.00 0.00
###### ###### ###### ###### ###### ######
0.0 0 100.0 100 100 100 100
制作人：陈建相）
0.6 0 0 0 0.00 99.97 0.03
###### ######
人：陈建相）
0.6 279.4 274.5 277.0 27.78 74.17 25.83 0.3 161.1 139.7 150.4 15.09 89.26 10.74 0.15 58.3 76.2 67.3 6.75 96.00 4.00 0.075 23.8 38.2 31.0 3.11 99.11 0.89 筛底 6.2 11.5 8.9 0.89 0.00 总计 996.1 997.8 997.0 ###### ######
0.5-1料（制作人：陈建相）
筛孔尺寸（mm) 筛余量1 筛余量2 筛余量（g) 分计筛余百分率（%） 累计筛余百分率（%） 16 0 0 0 0.00 0.00 13.2 0.0 0.0 0.0 0.00 0.00 9.5 4.9 3.6 4.3 0.28 0.28 4.75 ###### 92.93 93.22 6.78 2.36 94.7 6.74 99.95 0.05 1.18 0.4 0.2 0 0.02 99.97 0.03 ###### 107.4 ###### 101.1

AC-20C沥青混合料配合比设计报告详细

AC-20C沥青混合料配合比设计报告详细

设计说明1. AC-20C沥青混合料的级配范围来自于《湖南省高速公路沥青混凝土面层施工技术指南》.2. AC-20C沥青混合料所用原材料均为委托单位来样,其组成为：（1）集料：按13.2米米〜19米米（1号）、9.5米米〜13.2米米（2号）、4.75 米米〜9.5米米（3号）、2.36米米〜4.75米米（4号）、0米米〜2.36米米（5 号）备料.（2）沥青：XX生产SBS改性沥青.（3）矿粉：自产.3.按规范要求，混合料理论最大相对密度采用计算法.4.采用马歇尔试验进行配合比设计，室内试验的拌和温度为165-175（℃）,试件的击实成型温度为155-160（℃）.5.配合比设计试验及计算参数均以“JTGF40-2004《公路沥青路面施工技术规范》中附录B热拌沥青混合料配合比设计方法”中的程序及公式计算.6.试验结果：经室内配合比设计试验与相关验证，确定AC-20C沥青混合料目标配合比设计的最佳油石比为4.4%,在进行生产配合比设计与试验时，油石比宜控制在 4.3%-4.6%之间淇合成级配应尽可能与目标配合比级配曲线接近.目标配合比的各级材料比例见相关设计图表.7.采用旋转压实仪成型进行验证,旋转压实仪的单位压力为600KPa,设定旋转压实次数为125次.2012年7月2日.原材料试验1.沥青试验结果2.集料试验(1)集料原材料来样筛分试验结果(2)粗集料材质试验结果⑶各级粒径集料的相对密度试验结果(4)矿粉质量试验结果(5)细集料的砂当量试验结果二.AC-20C沥青混合料技术要求1. XX高速公路AC-20C型沥青混合料级配范围2.郴宁高速公路AC-20C沥青混合料马歇尔试验技术要求AC-20C型沥青混合料配合比试验1.各级集料在混合料中的比例及合成级配集料规格集料比例(%)通过下列方孔筛(mm)的质量百分率(％)26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.0751号33 10088.553.4 4.00.10.10.10.10.10.10.10.1 2号14 100100100100 5.90.10.10.10.10.10.10.1 3号18 10010010010087.3 1.90.40.40.40.40.40.3 4号9 10010010010010087.611.8 1.10.90.90.90.8 5号23 10010010010010010074.949.127.918.210.17.1矿粉 3 10010010010010010010010010098.594.883.4合成级配结果100 96.2 84.6 68.3 51.6 34.2 21.4 14.5 9.6 7.3 5.4 4.3级配范围100 901007688637546582939192914229-17 7-13 5-10 3-6备注/AC-20C混合料矿料合成级配曲线如下图所示:) (( 率过通AC-20混合料级配合成图0.075 0.3 0.6 1.18 2.36 4.75 9.5 13.2 16 19 26.5--------------------------------------------- 孔径（mm）|T一上限 T-下限上中值合成级配2.目标配合比马歇尔试验结果体积指标油石比（%）3.4 3.94.4 4.95.4 混合料最大相对密度 2.578 2.559 2.541 2.523 2.505 试件毛体积相对密度 2.412 2.426 2.435 2.437 2.435 试件空隙率 （%）6.4 5.2 4.2 3.4 2.6 VFA (%) 52.2 61.2 68.9 75.4 81.6 V 米 A (%)13.4 13.4 13.5 13.8 14.1 稳 定 度 15.07 15.48 16.06 15.20 14.24 流值（米2.12.93.74.44.8AC-20C 型沥青混合料沥青用量确定图毛体积相对密度与油石比的关系油石比2 4 2 2 Z度密对相积体毛 一 44油石比从上表及图中可以得出AC-20C 沥青混合料指标与油石比的关系如下:从上图及表中可知,OAC 1=4.50%,各项指标符合技术要求的油石比范围OA 厘米反〜OA 厘密度 空隙率 流值 稳定度 VFA米ax为4.12%〜4.50%,因此：OAC2二(OA 厘米ix+OA 厘米ax)/2=4.31%.取OAC1与OAC2的中值为最佳油石比，得：OAC=(OAC1+OAC2)/2=4.41%.由上述计算确定郴宁高速公路AC-20C的最佳油石比OAC为4.4%.3. AC-20C型在最佳油石比OAC=4.4%时淇各项体积指标与强度指标如下表:(1)马歇尔试验结果(2)浸水马歇尔、冻融劈裂强度、车辙试验结果(3)AC-20C型沥青混合料旋转压实验证试验结果经过马歇尔试验及其相关的验证试验,郴宁高速公路路面AC-20C沥青混合料在最佳油石比取为 4.4%时，各项技术指标满足相应的技术要求.在进行生产配合比设计与试验时，应根据拌和机的除尘效果，确定矿粉的掺量，以使混合集料的级配尽可能与目标配合比的级配一致.主检：审核：审批：2012年7月2日。

沥青AC-16混合料矿料级配设计

沥青AC-16混合料矿料级配设计
西藏天鹰公路技术开发有限公司试验检测中心
沥青混合料矿料级配设计表（一）
工程名称 委托单位 取样地点 试样描述 报告编号 试验依据 试 验 者 审 核 者 批 准 人 拟定用途 沥青混凝土路面 报告日期 矿 料 筛 分 试 验 结 果 筛孔 尺寸（mm） 通过百分率% 矿料名称 1.5～2.5㎜碎石 1.5～2.0㎜碎石 1.0～1.5㎜碎石 0.5～1.0㎜碎石 天然砂 矿粉 100.0 100.0 100.0 100.0 100.0 100.0 100.0 100.0 100.0 100.0 95.2 100.0 79.5 100.0 55.8 100.0 29.5 100.0 19.6 100.0 13.3 99.7 100.0 100.0 100.0 100.0 100.0 100.0 78.4 100.0 2.1 55.0 0.2 10.0 0.2 1.3 0.2 0.3 0.2 0.1 0.2 0.1 0.2 0.1 26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15
矿 料 级 配 组 成 矿料 矿料规格名 配合 称 比 （%） 1.5～2.5㎜ 0 碎石 1.5～2.0㎜碎石 13 1.0～1.5㎜碎石 60
0.5～1.0㎜碎石 0
通过下列筛孔(mm)的质量百分率（%） 26.5 0.0 13.0 60.0 0.0 18.0 9.0 100.0 100 100 100 19 0.0 13.0 60.0 0.0 18.0 9.0 100.0 100 100 100.0 16 0.0 13.0 60.0 0.0 18.0 9.0 100.0 100 100 100.0 13.2 0.0 10.2 60.0 0.0 18.0 9.0 97.2 90 100 95.0 9.5 0.0 0.3 33.0 0.0 18.0 9.0 60.3 50 75 62.5 4.75 0.0 0.0 6.0 0.0 17.1 9.0 32.2 20 34 27.0 2.36 0.0 0.0 0.8 0.0 14.3 9.0 24.1 15 26 20.5 1.18 0.0 0.0 0.2 0.0 10.0 9.0 19.3 14 24 19.0 0.6 0.0 0.0 0.1 0.0 5.3 9.0 14.4 12 20 16.0 0.3 0.0 0.0 0.1 0.0 3.5 9.0 12.6 10 16 13.0 0.15 0.0 0.0 0.1 0.0 2.4 9.0 11.5 9 15 12.0

沥青混合料目标配合比设计(AC-13).

沥青混合料目标配合比设计(AC-13).

沥青混合料配合比设计（AC-13C）一、基本情况320国道公路，拟采用改性沥青AC-13C作为面层。

原材料产地如下：二、设计依据1．《公路沥青路面施工技术规范》（JTG F40-2004）2．《公路工程集料试验规程》（JTG E42-2005）3．《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）4．《高速公路沥青路面规范化施工与质量管理指导意见》5．《320国道杭州绕城高速至富阳新桥改建工程设计说明书》三、设计过程1.原材料本次室内目标配合比设计所用集料为玄武岩（4.75-9.5mm、9.5-16mm）和石灰岩（2.36-4.75mm、0-2.36mm），沥青采用SBS改性沥青。

试验所用原材料均由委托方提供。

各种矿料、矿粉及沥青的密度试验结果见表1。

表1 集料及沥青密度试验结果吸水率（%）各种矿料及矿粉的筛分结果见表2。

表2 各档矿料和矿粉的筛分结果2. 混合料级配根据委托单位提供的设计说明书，AC-13C型沥青混合料工程设计级配范围见表3。

表3 AC-13C沥青混合料工程设计级配范围3. 配合比设计计算根据各档矿料的筛分结果，结合混合料级配要求，首先调试。

选出粗、中、细三个级配，根据以往工程经验初步确定三种级配的初始油石比为5.0％，用初始油石比成型试件。

表4为三种级配的设计组成结果，表5为初试级配的体积分析结果。

表4 三种级配的设计组成结果0.3 0.15 0.07511.0 7.5 6.010.0 6.9 5.510.4 7.2 5.7表5 初试级配的沥青混合料性能指标分析结果由各组体积分析结果，根据经验选取级配2为设计级配，级配曲线见图1所示。

图1 AC-13C型沥青混合料设计级配曲线图4. 马歇尔稳定度试验按设计的矿料比例配料，采用五种油石比，进行马歇尔稳定度试验，试验结果见表6，设计级配合成毛体积相对密度2.767，级配合成表观相对密度2.830。

表6 AC-13C型设计配合比马歇尔稳定度试验结果2.482 2.5972.474 2.5792.471 2.560/ /5. 最佳油石比的确定据马歇尔稳定度试验结果，分别绘制密度、稳定度、流值、空隙率、饱和度、VMA与油石比的关系曲线，从曲线上找出相应于最大密度、最大稳定度及空隙率范围中值、沥青饱和度范围中值对应的四个油石比，求出四者的平均值作为最佳油石比初始值OAC1，作图求出满足沥青混凝土各项指标要求的油石比范围（OAC min，OAC max），该范围的中值为OAC2，如果最佳油石比的初始值OAC1在OAC max与OAC min之间，则认为设计结果是可行的，可取OAC1与OAC2的中值作为目标配合比的最佳油石比OAC，并结合交通与气候特点论证地取用，最终得最佳油石比。

沥青混合料种类·分类·典型级配曲线

沥青混合料种类·分类·典型级配曲线

沥青混合料的分类
⑴ 按级配组成和曲线类型分类见图
➢连续级配：密级配、半开级配、开级配 ➢间断级配
⑵ 按公称最大粒径分类
➢特粗式、粗粒式、中粒式、细粒式、砂粒式
⑶ 按照制造工艺分类
➢热拌沥青混合料 ➢冷拌沥青混合料 ➢再生沥青混合料
矿质混合料的3种典型级配曲线
沥青混合料的分类 ⑴ 按矿质混合料的级配组成分类
② 半开级配沥青混合料 half(semi)-open-graded bituminous paving mixtures(英)
➢ 沥青碎石混合料（以AM表示）
设计空隙率在6%~12%
沥青混合料的分类
⑴ 按矿质混合料的级配组成分类
③ 开级配混合料 open-graded bituminous paving mixtures(英) open graded asphalt mixtures (美)
5.1.2.2 低温性能的评价方法与指标
1) 评价方法
⑴ 预估断裂温度确定方法 抗拉强度[σ] ～温度应力计算值σT
⑵ 低温弯曲蠕变试验试验方法 蠕变速率
⑶ 受限试件的温度应力试验试验方法 转折温度 破裂温度
⑷ 低温弯曲试验 破坏应变
① 抗拉强度[σ] 直接抗拉强度 劈裂抗拉强度试验
② 温度应力σT
筛孔尺 寸(mm)
级配范 围(mm)
16.0 13.2 9.5 4.75 2.36 100 90~100 70~88 48~68 36~53
0.6 0.3 18~30 12~22
0.075 4~8
沥青混合料的分类
⑵ 按照集料的最大公称粒径分类
沥青混合 料类别 特粗式
粗粒式
密级配沥 青混凝土
— －

沥青混合料沥青用量、矿料级配表

沥青混合料沥青用量、矿料级配表
进行燃烧的抽提液量(mL)
坩埚中残留残渣量(g)
泄露矿粉质量(g)
矿料总质量(g)
沥青含量(%)
油石比(%)
单值
均值
1
2
燃烧法
试验次数
混合料质量(g)
质量损失（g）
损失百分比%
温度补偿%
校定系数%
沥青含量(%)
油石比(%)
1
2
试验次数
筛孔
1
干矿料质量(g)
分计筛余质量(g)
损失矿粉量(g)
分计筛余百分数(%)

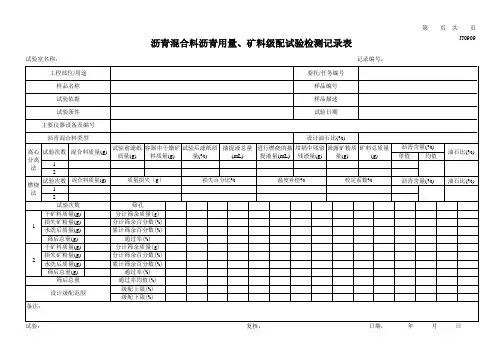

沥青混合料沥青用量、矿料级配试验检测记录表
试验室名称：记录编号：
工程部位/用途
委托/任务编号
样品名称
样品编号
试验依据
样品描述
试验条件
试验日期
主要仪器设备及编号
沥青混合料类型
设计油石比(%)
离心分离法
试验次数
混合料质量(g)
试验前滤纸质量(g)
容器中干燥矿料质量(g)
试验后滤纸质量(%)
抽提液总量(mL)
水洗后质量(g)
累计筛余百分数(%)
筛后总重(g)
通过率(%)
2
干矿料质量(g)
分计筛余质量(g)
损失矿粉量(g)
分计筛余百分数(%)
水洗后质量(g)
累计筛余百分数(%)
筛后总重(g)
通过率(%)
筛后总重
通过率均值(%)
设计级配范围
级配上限(%)
级配下限(%)
备注：
试验：复核：日期：年月日

沥青混合料种类·分类·典型级配曲线

乳化沥青 液体沥青 泡沫沥青
③ 再生沥青混合料：现场再生、场拌再生
主要内容
沥青混合料的技术性质和技术要求 沥青混合料的组成材料和配合比设计
5.1 热拌沥青混合料HMA （Hot Mix Asphalt）
5.1.1 沥青混合料的组成结构和强度形成原理 5.1.2 沥青混合料应具备的技术性质及其评价方法 5.1.3 沥青混合料组成材料的技术性质 5.1.4 热拌沥青混合料配合比设计方法
沥青混合料的分类
集料最大粒径与公称最大粒径
最大粒径：通过率为100%的最小标准筛筛孔尺寸
公称最大粒径：是指全部通过或允许少量不通过的最 小标准筛筛孔尺寸，通常比最大粒径小一个粒级
例如：混合料在16mm筛孔的通过率为100%，筛余量为0%；
在13.2mm筛孔上的筛余量小于10%，则此集料的最大粒径 为16mm，公称最大粒径为13.2mm。
开级配沥青碎石OGFC表面层
——（Open Graded Friction Course）
排水式开级配沥青碎石ATPB基层
——（ Asphalt-Treated Permeable Base） 设计空隙率≥18％
排水式沥青路面
沥青混合料的分类
⑴ 按矿质混合料的级配组成分类
④ 间断级配沥青混合料 gap-graded bituminous paving mixtures(英) gap-graded asphalt mixtures(美)
② 半开级配沥青混合料 half(semi)-open-graded bituminous paving mixtures(英)
沥青碎石混合料（以AM表示）
设计空隙率在6%~12%
沥青混合料的分类
⑴ 按矿质混合料的级配组成分类

沥青混合料配合比设计


2) 计算组成材料的配合比
法或计算法，求出符合要求级配范围的各组成材 料用量比例。
3) 调整配合比计算得的合成级配应根据要求作必 要的配合比调整 a. 通常情况下，合成级配曲线宜尽量接近设 计级配中限，尤其应使0.075 mm、2.36 mm和 4.75 mm筛孔的通过量尽量接近设计级配范围中 限。
2) 测定物理指标: 为确定沥青混合料的沥青最佳 用量,需要测定各组试件的表观密度, 空隙率, 矿 料间隙率和饱和度等物理指标.
3) 测定力学指标: 采用马歇尔稳定度仪, 测定沥 青混合料的力学指标,即测定马歇尔稳定度和流 值.
4) 试验结果分析: A. 绘制沥青用量与物理—力学指标关系图. 以 沥青用量为横坐标, 以表观密度, 空隙率, 饱和 度, 稳定度, 和流值为纵坐标, 绘制试验结果的 关系曲线,如下图:
n=0
10
70.
50.
35.
25.
17.
12.
8.8
6.3
4.4
通过量 .5 0 71 00 36 00 68 55 7 2 7
(%)
级配 n=0 10 81. 65. 53. 43. 35. 28. 23. 19. 15. 范围 .3 0 23 98 59 53 36 79 38 08 50 曲线 n=0 10 61. 37. 23. 14. 8.3 5.4 3.3 2.1 1.2 通过 .7 0 56 89 33 36 4 7 7 0 9 量(%)
其他等级公路
沥青混 凝 土路面
沥青碎 石 路面
AC—13 AC—16
AM—13
一般城市道路及其 他道路工程
沥青混 凝 土路面
沥青碎 石 路面
AC—5 AC—10 AC—13

沥青混合料级配曲线范围研究报告(10-19)(1)

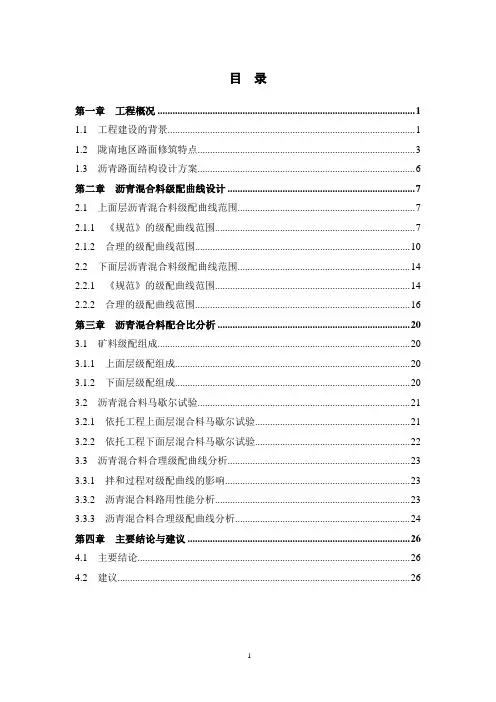

目录第一章工程概况 (1)1.1 工程建设的背景 (1)1.2 陇南地区路面修筑特点 (3)1.3 沥青路面结构设计方案 (6)第二章沥青混合料级配曲线设计 (7)2.1 上面层沥青混合料级配曲线范围 (7)2.1.1 《规范》的级配曲线范围 (7)2.1.2 合理的级配曲线范围 (10)2.2 下面层沥青混合料级配曲线范围 (14)2.2.1 《规范》的级配曲线范围 (14)2.2.2 合理的级配曲线范围 (16)第三章沥青混合料配合比分析 (20)3.1 矿料级配组成 (20)3.1.1 上面层级配组成 (20)3.1.2 下面层级配组成 (20)3.2 沥青混合料马歇尔试验 (21)3.2.1 依托工程上面层混合料马歇尔试验 (21)3.2.2 依托工程下面层混合料马歇尔试验 (22)3.3 沥青混合料合理级配曲线分析 (23)3.3.1 拌和过程对级配曲线的影响 (23)3.3.2 沥青混合料路用性能分析 (23)3.3.3 沥青混合料合理级配曲线分析 (24)第四章主要结论与建议 (26)4.1 主要结论 (26)4.2 建议 (26)第一章工程概况1.1 工程建设的背景本项目位于甘肃省陇南地区，公路沿线山大沟深，地形复杂，交通不便严重制约着当地经济的发展。

特别是5.12汶川大地震后，公路设施破坏十分严重，随着抗震救灾及灾后重建工作的逐渐展开，来自全国各地的救援物资通过公路运输源源不断地的被送往陇南灾区，交通运输量逐渐增大，大量重载车辆对现有公路造成了巨大影响。

灾后各公路脆弱的运输能力已不能满足灾后人民群众恢复生产、重建家园的要求，因此恢复并发展原有公路的服务功能显得尤为迫切。

本工程建设的重要性和必要性主要体现在以下几个方面：1. 加快汶川地震重灾区恢复重建的需要受5.12汶川特大地震及频繁余震的影响，我省陇南、甘南等地区基础设施造成了巨大的破坏，经济损失十分严重。

恢复灾区建设需要大量的物力，人力及财力，公路的畅通影响到灾后恢复建设的进程。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
