2018届中考物理模拟考试试题一

天津市2018年中考物理真题试题一．选择题目1．（2018•天津）生活中常用“引吭高．歌”“低．声细语”来形容声音。

这里的“高”“低”是指声音的（）A．响度 B．音调 C．音色 D．频率2．（2018•天津）取出在冰箱中被冷冻的金属块，擦干后放一会儿，其表面会变湿。

此现象屮发生的物态变化是（）A．汽化 B．液化 C．升华 D．凝固3．（2018•天津）下列现象中，由光的反射形成的是（）A．小孔成像 B．立竿见影 C．海市蜃楼 D．水中倒影4．（2018•天津）如图所示，用线将灯悬挂在天花板上。

当灯静止时，灯所受拉力的平衡力是（）A．线所受的重力 B．灯所受的重力C．灯对线的拉力 D．线对天化板的拉力5．（2018•天津）中国选手张湘祥在奥运会上获得男子举重62kg级冠军，挺举成绩是176kg，图为他比赛时的照片。

他在挺举过程中对杠铃做的功最接近（）A．600J B．1200J C．1800J D．3400J6．（2018•天津）用细线将小球系好后，固定在天花板上，做成一个摆。

如图所示，小球从A点摆动到B 点的过程中（）A．速度变小，动能变大B．速度变小，动能变小C．速度变大，重力势能变小D．速度变大，重力势能变大7．（2018•天津）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。

当它在磁场中按箭头方向运动时，能产生感应电流的是（）8．（2018•天津）将玻璃瓶、两端开口的细玻璃管和橡皮塞组成如图所示的装置。

装置内加入适量的液体，可完成如下四个实验：在这些实验的设计中，把微小变化放大以利于观察的是（）①验证力使物体发生形变；②观察大气压随高度的变化③观察液体的热胀冷缩：④模拟潜水艇的浮沉。

A．①②③B．②③④C．①③④D．①②④9．（2018•天津）如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（）A．两个电流表的示数都变大B．两个电流表的示数都变小C．电流表A1示数不变，电流表A2示数变大D．电流表A1示数不变，电流表A2示数变小10．（2018•天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。

2018-2019年初中物理西藏初二中考真卷模拟试题【1】含答案考点及解析班级:___________ 姓名：___________ 分数：___________1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、选择题1.关于质量，下列说法正确的是（）A．水结成冰，质量变小了B．宇航员在地球上质量大，在太空中质量小C．把铁块加热，再锻压成片，质量变小了D．1kg棉花和1kg铁块的质量相同【答案】D【解析】试题分析：A、水结冰后，状态发生改变，物质多少没有变化，质量不变．此选项错误；B、宇航员在地球或月球，只是位置发生变化，而质量与位置无关，所以质量不变．此选项错误；C、铁块加热，温度升高，锻压成片，形状发生变化，但质量与温度、形状无关，所以质量不变．此选项错误；D、棉花和铁块虽是不同物质，但都是1kg，所以质量相同．此选项正确．故选D．考点：质量及其特性．点评：此题考查的是质量的特点，熟悉质量的决定因素是解决此类问题的关键．2.图所示的四个实例中，为了增大压强的是（）【答案】A【解析】试题分析：A、盲道由凸起的棱和圆点组成，是为了在压力一定时，减小受力面积来增大路面对盲人的脚，增大盲人的感觉．符合题意．B、载重汽车装有很多轮子，是在压力一定时，增大受力面积减小路面对轮胎的压强，防止爆胎．不符合题意．C、火车铁轨铺在枕木上，是在压力一定时，增大受力面积来减小铁轨对路基的压强，保护路基．不符合题意．D、书包带做的很宽，是在压力一定时，增大受力面积来减小书包对肩膀的压强．不符合题意．故选A．考点：增大压强的方法及其应用．点评：掌握压强大小的影响因素，利用控制变量法解释生活中有关增大和减小压强的问题．3.物理课上，同学们都在聚精会神地听讲。

以下列哪一物体为参照物，讲台是运动的（）A．黑板B．课桌C．正在向后走动的教师D．坐在座位上一动不动的同学【答案】C【解析】试题分析：物理学中的运动指的是物体位置的变化，要保证讲台是运动的，就要选择一个与讲台位置发生变化的物体作为参照物．A黑板与讲台的位置没有发生变化，所以，以黑板为参照物，讲台是静止的．故A错误．B、课桌的位置与讲台的位置没有发生变化，所以，以课桌为参照物，讲台是静止的．故B错误．C、走动的教师与讲台的位置不断发生变化，所以，以教师为参照物，讲台是运动的，故C正确．D一动不动的同学的位置与讲台的位置没有发生变化，所以，以该同学为参照物，讲台是静止的．故D错误．考点：本题考查运动和静止的相对性点评：理解物理学中的运动的含义是为讲台选取哪个物体做参照物的关键．4.下列现象是描述一定质量的酒精在不同条件蒸发快慢的情况,其中最能说明蒸发快慢跟它的表面积有关的是( )A．温度不同的酒精分别装入相同的容器中，放在同处，蒸发快慢不同B．温度相同的酒精分别装入相同的容器中，放在不同处，蒸发快慢不同C．温度相同的酒精分别装入口径不同的容器中，放在同处，蒸发快慢不同D．温度相同的酒精分别装入口径不同的容器中，放在不同处，蒸发快慢不同【答案】C【解析】要研究酒精蒸发的快慢与表面积的关系，应该控制酒精的温度和酒精上方空气流动的速度相同，液体的表面积不同；把温度相同的酒精分别装入口径不同的容器中，口径不同，说明液体的表面积不同．放在同处，观察蒸发快慢不同．5.噪声严重影响人们的生活和工作，以下控制噪声的办法中可行的是（）A．通过科学研究使噪声声源不发生振动B．将所有的噪声声源隔离在真空容器中，以免噪声干扰C．城市里，在穿过住宅区的高速公路两旁建隔音墙，一般道路两旁植树种花D．建筑工地不允许使用大型机械【答案】C【解析】由于人们生产和生活的需要，声源 (包括噪声源)不可能都关闭，部分工程只有大型机械才能完成，选项A和D是错误的。

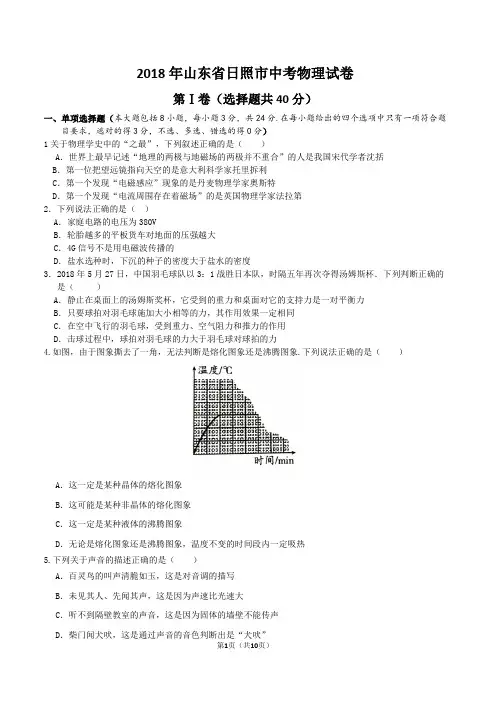

2018年山东省日照市中考物理试卷第Ⅰ卷（选择题共40分）一、单项选择题（本大题包括8小题，每小题3分，共24分.在每小题给出的四个选项中只有一项符合题目要求，逃对的得3分，不选、多选、错选的得0分）1关于物理学史中的“之最”，下列叙述正确的是（）A．世界上最早记述“地理的两极与地磁场的两极并不重合”的人是我国宋代学者沈括B．第一位把望远镜指向天空的是意大利科学家托里拆利C．第一个发现“电磁感应”现象的是丹麦物理学家奧斯特D．第一个发现“电流周围存在着磁场”的是英国物理学家法拉第2．下列说法正确的是（）A．家庭电路的电压为380VB．轮胎越多的平板货车对地面的压强越大C．4G信号不是用电磁波传播的D．盐水选种时，下沉的种子的密度大于盐水的密度3．2018年5月27日，中国羽毛球队以3：1战胜日本队，时隔五年再次夺得汤姆斯杯．下列判断正确的是（）A．静止在桌面上的汤姆斯奖杯，它受到的重力和桌面对它的支持力是一对平衡力B．只要球拍对羽毛球施加大小相等的力，其作用效果一定相同C．在空中飞行的羽毛球，受到重力、空气阻力和推力的作用D．击球过程中，球拍对羽毛球的力大于羽毛球对球拍的力4.如图，由于图象撕去了一角，无法判断是熔化图象还是沸腾图象.下列说法正确的是（）A．这一定是某种晶体的熔化图象B．这可能是某种非晶体的熔化图象C．这一定是某种液体的沸腾图象D．无论是熔化图象还是沸腾图象，温度不变的时间段内一定吸热5.下列关于声音的描述正确的是（）A．百灵鸟的叫声清脆如玉，这是对音调的描写B．未见其人、先闻其声，这是因为声速比光速大C．听不到隔壁教室的声音，这是因为固体的墙壁不能传声D．柴门闻犬吠，这是通过声音的音色判断出是“犬吠”6．关于四冲程汽油机，下列说法正确的是（）A．排气冲程时，进气门和排气门都打开B．汽油机是将内能转化为机械能的装置C．随着科学的发展，汽油机的效率可以达到100％D．吸气冲程中，从进气门进入气缸的是空气7．关于能量，下列说法正确的是（）A．电能要转化为光能、内能、动能等其它形式的能才能被利用，因此电能是一次能源B．能量的转化或转移过程是守恒的，因此一切能量都可以利用C．利用热传递改变物体的内能是能量的转移过程D．核电站是利用核聚变发电的8．电梯设置有超载自动报警系统，其工作原理如图所示，R为保护电阻，压敏电阻的阻值随压力的增大而减小．下列说法正确的是（）A.控制电路接通后，电磁铁的上端为N极B．电梯正常运行时K与B接触C．超载时电磁铁磁性增大D．处于图示位置时电磁铁对衔铁的吸引力大约是弹簧弹力的3倍二、多项选择题（本大题包括4小题，每小题4分，共16分，在每小题给出的四个选项中至少有两项符合题目要求，全部选对的得4分，选对但不全的得3分，有选错的得0分）9．2018年5月14日，四川航空3U863航班执行飞行任务时，驾驶舱右座前挡风玻璃破裂脱落．机长组织机组安全迫降，显示出过硬的技术和心理素质，下列分析正确的有（）A．飞机在匀速下降的过程中，机能守恒B．飞机在减速下降的过程中，动能转化为重力势能C．关闭发动机后，飞机仍能在跑道上运动，是因为它具有惯性D．关闭发动机后，飞机在跑道上速运动过程中，动能转化为内能10．下列实验中，利用了“多次测量求平均值”这一方法的有（）A．测量物体运动的平均速度B．用刻度尺测量长度C．伏安法测电阻D．测量小灯泡的电功11．物理来源于生活，生活中的瓶瓶罐罐也能做物理实验，下列描述正确的有（）12．图甲所示电路中电源电压恒定．小灯泡的额定电压为4V，它的I-U图象如图乙所示，滑动变阻器的铭牌标有“20Ω 1A”．先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为4V；再将滑片P 向左移动直到小灯泡正常发光．下列说法中正确的有（）A．小灯泡的亮度越大，电阻就越大B．电源电压为5VC．小灯泡正常发光时，滑动变阻器接入电路的阻值为2.5ΩD．小灯泡正常发光时，电路消耗的总功率为1.6W第Ⅱ卷（非选择题共50分）三、填空题（本大题3小题，每空2分，共10分）13．如图所示，物块MN的长度是 cm.14．如图所示，用弹簧测力计拉着物体在水平面上向左匀速直线运动，该物体受到的摩擦力为 N；当弹簧测力计的示数增大为3N时，该物体受到的摩擦力为 N.14．2.8 2.8 解析：由图可知，弹簧测力计的分度值是0.2N，拉力大小是2.8N；物体在2.8N拉力下做匀速直线运动，物体在水平方向上受水平向左的拉力和水手向右的滑动摩擦力作用，这两个力是平街力，大小相等，所以滑动摩擦力大小是2.8N．滑动摩擦力的大小与压力大小、接触面的粗糙程度有关，与拉力大小无关当拉力增大为3N时，而压力大小、接触面的粗糙程度没变，故摩擦力不变，仍为2.8N．15．如图，已知R1的阻直为100Ω，电流表A1、A2示数分别为1.5A、0.5A，则R＝Ω，经过1min电阻R产生的热量为 J.四、作图与实验探究题（本大题包括3小题，共18分）16．（3分）如图甲所示是显微镜的成像光路图，在今年的实验操作考试中，小明将一束入射光线竖直反射入镜筒中，可简化为图乙.用平面镜替代反光镜，请在图乙中作图画出反光镜的位置，并标出入射角及其大小.17．（6分）在探究凸透镜成像规律时，某实验小组用发光二极管制成的“F”形光源进行实验.（1）思思将光具座放在水平面上，将光源、凸透镜和光屏固定在光具座上，调整三者的高度，使它们的中心大致在 .（2）思思将凸透镜固定在光具座40cm刻度线处，将光源放在光具座10cm刻度线处，再移动光屏到如图所示位置时，光屏上出现了清晰的像，该像是（选填“放大”或“缩小”）的实像．接着，她将光源远离凸透镜一些，这时光屏应向（选填“左”或“右”）移动，可获得清晰的实像．乐乐想了想说，不移动光屏也能成清晰的像他找来一个眼镜片放在凸透镜和光源之间的合适位置，光屏上的像变清晰了，则该镜片是（选填“近视”或“远视”〕眼镜片，它对光线有作用.（3）乐乐将光源移至距离凸透镜8cm处，发现凸透镜成的是放大的（选填“虚像”或“实像”）. 18．（9分）某实验小组利用图甲所示电路图探究某热敏电阻的特性，虚线框为一温控装置，热敏电阻R 处于其中．已知电源电压为6V．实验过程如下:（1）小凯实物图如图乙.此时闭合开关，电压表指针偏转，电表指针（均填“明”点“不明显）.（2）小兰发现实物图连接错误，只要改接一根导线就可以．请你将小兰需要改接的导线打上“×”，再画线把它改到正确的位置.（3）正确连接电路后，保持温控箱温度30℃不变，整滑动度阻器的滑片处在不同位置，记录不同位置对应的电压和电流，如下表：实验次数 1 2 3 4 5电压U/V 2 3 4 5 6电流I/A 0.2 0.3 0.4 0.5 0.6由表中数据分析可知，温度不变时，该热敏电阻的阻值随电压增加而（选填“变大”、“变小”或“不变”）.（4）逐渐升高温控箱内的温度，并适当调节滑动变阻器的阻值，保持电压表示数3V不变，记录不同温度时对应的电流，如下表：温度/℃30 60 90 120 150电压U/V 3 3 3 3 3电流I/A 0.3 0.32 0.36 0.44 0.58为保持电压表示数不变，滑动变阻器的滑片应适当向（选填“左”或“右”）滑动．由表中数据分析可知，该热敏电阻的阻值题温度的升高而（选填“变大”、“变小”或“不变”）.五、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、主要公式和重要的演算步骤，只写出最后答案的不能得分）.19．（9分）如图甲所示，是某打捞船所用起重装置的示意图．在某次打捞作业中，物体在不可伸长的轻绳作用下，从水底以0.5m/s的速度竖直向上匀速运动至离开水面高度3m的位置，此打捞过程中物体受到轻绳的拉力F随时间变化的图象如图乙所示，物体离开水面后匀速上升3m的过程中，与电动机连接的绳子所受的拉力为2×103N．已知水的密度为1.0×103kg/m2，取g＝10N/kg．不计水和空气的阻力．求（1）物体的体积及浸没在水中所受的浮力.（2）物体的质量和密度.（3）水底的深度及水对水底的压强.（4）物体离开水面后匀速上升3m的过程中，滑轮组的机械效率（结果保留一位小数）.20．（13分）“匚”式电压力锅简化电路如图甲，R为发热电阻，R0为调控电阻，电源电压为220V，开关1、2、3…代表不同的功能开关，分别连在调控电阻的不同位置时，发热电阻相应有不同的发热功率．当开关1接通时，发热电阻的功率最大，P m＝1100W；开关3接通时，处于保温功能，发热电阻的功率P1＝44W，可认为发热电阻产生的热量等于压力锅散失的热量．已知c水＝4.2×103J/（kg・℃）．请完成下列问题：（1）计算调控电阻的最大阻值及发热电阻的阻值．（2）假设加热过程中，电热锅热量散失不随温度变化，散失功率恒为44W．用最大发热功率将36℃、2.2kg的水加热到100℃所用的时间有多少秒.（3）某普通电压力锅工作电路如图乙，该锅只有加热和保温两个功能，其加热功率P＝1100W．用该普通电压力锅做米饭，温度达到100℃后，需用加热功能继续加热5分钟，所煮米饭才能达到理想食用效果；而用图甲所示“匚”式电压力锅煮完全相同的米饭，当温度达到100℃后会自动调节为P2＝99W的低功率继续加热5分钟，也能达到相同的食用效果．求这两种锅在这5分钟内，用“匚”式电压力锅比用普通电压力锅节省多少焦耳电能？2018年山东省日照市中考物理试卷参考答案与试题解析1．A 解析：世界上最早记录“地理的两极和地磁场的两极不重合”的是我国宋代科学家沈括，A 正确：第一位把望运镜指向天空的是意大利物理学家伽利略，B 错误；第一个发现“电磁感应”现象的科学家是英国物理学家法拉第， C 错误；第一个发现“电流周国存在着磁场”的是丹麦物理学家奥斯特D 错误.2．D 解析：家庭电路的电压是220V ，A 错误；轮胎多的平板货车与地面的接触面积大，根据压强公式P ＝SF 可知，对地面的压强越小，B 错误；4G 信号是通过电磁传播信息的，C 错误；根据物体的浮沉条件可知，当ρ物＞ρ液时，物体下沉，因此下沉种子的密度大于盐水的密度，D 正确.3．A 解析：静止在桌面上的奖杯，受到重力和支持力的作用，这两个力大小相等、方向相反、作用在同一个物体上，且作周在同一条直线上，符合二力平衡的条件，A 正确；力的大小、方向、作用点都会影响力的作用数果，球拍对羽毛球施加的力大小相等，若力的方向或作用点不同，力的作用效果不一定相同，B 错误；推力是弹力，当球与羽毛球脱离时，就不再受推力的作用，因此在空中飞行的羽毛球只受到重力及空气阻力的作用，C 错误；击球过程中，球拍对球的力和球对球拍的力是一对相互作用力，大小相等，D 错误.4．D 解析：由图象可知，有一段水平的横轴，说明不断吸热，但温度保持不变，因此可能是晶体的熔化或某液体的沸腾图象，A 、B 、C 错误：无论是晶体的熔化还是液体的沸腾，在此过程虽然温度不变，但要不断吸热，才能使晶体继续熔化或液体继续沸腾，D 正确.5．D 解析：百灵鸟的叫声清脆如玉是指音质好，这是对音色的描述，A 错误；声速比光速小得多，未见其人、先闻其声，这是根据音色判断的，B 错误；固体是能够传播声音的，听不到隔壁教室的声音是因为距离发声体太远，C 错误；听到“犬吠”是根据不同发声体的不同特征来判断的，也就是根据声音音色不同来识别的，D 正确.6．B 解析：汽油机排气冲程时，进气门关闭，排气门打开，A 错误；汽油机是热机的一种，它是将内能转化为机械能的一种装置，B 正确；由于热机在工作过程中总有能量损失，所以汽油机的效率不可能达到100％，C 错误；汽油机吸气冲程时，吸入的是空气和汽油的混合物，D 错误.7．C 解析：电能是由其他能源转化来的，属于二次能源，A 错误；能量的转化和转移都是具有方向性的，并不是所有的能量都可以被利用，B 错误；热传递改变物体内能的实质是内能从一个物体转移到另一个物体或从一个物体的高温部分转移到低温部分，C 正确：核电站是将核裂变产生的核能转化为内能，再通过汽轮发电机转化为电能，D 错误.8．C 解析：由图可知，控制电路接通后，电磁铁的正面电流向左，由安培定则可知，电磁铁的下端为N ，上端为S ，A 错误：电梯正常运行时，电动机工作，K 应与A 端接触，B 错误：压敏电阻随着压力的增大而减小，当超载时，压敏电阻受到的压力变大，电阻变小，由欧姆定律可知，通过电磁铁的电流变大，电磁铁的磁性增大，C 正确：可以把衔铁看成是一个杠杆，处于图示位置时，电磁铁对衔铁的吸引力的力臂是弹簧弹力臂的3倍，由杠杆的平衡条件可知，电磁铁对所衔铁的吸引力大约是弹簧弹力的31，D 错误.9．CD 解析；飞机在匀速下落时，动能不变，重力势能减小，因此机械能减小， A 错误；飞机在减速下降时，动能减小，重力势能也在减小，不是动能转化为重力势能，B 错误；关闭发动机后，由于惯性，飞机会在跑道上继续运动一段距离，C 正确；关闭发动机后，飞机在跑道上运动的过程中，克服摩擦做功，将动能转化为内能，D 正确.10．ABC 解析：“测量物体运动的平均速度”中多次实验，最后取平均值是为了减小实验误差，A 正确，“用刻度尺测量长度”实验要多次测量物体长度是通过多次测量求平均值的办法，使测量结果更加准确，B 正确；“伏安法测电阻”时要多次移动滑动变阻器滑片，多次测量电压和电流，这样可以测出多个电阻值，通过求平均值，使测量结果更加准确，C 正确：在“测量小灯泡电功率”的实验中，一次实验数据不能发现规律，多次实验是为了探究普這规律，D 错误.11．ABD 解析：自制温度计是根据液体热胀冷缩的性质制成的当温度升高时，液体受热膨胀，细管中液柱会上升，A 正确；用力捏圆形玻璃瓶，玻璃瓶会发生弹性形变，细管中的液柱会上升，B 正确；大气压随高度的增加而减小，当将自制气压计从五楼拿到一楼，高度减小，气压升高，细管中的液柱受外界大气压的作用而降低，选项C 错误；向B 管中吹气时，A 管上方空气流速快，压强小，A 管上端压强変小，下端大气压没有变化，从而形成了向上的压强差，因此A 管中的水面会上升，D 正确.12．ABC 解析：由图象可知，电流随着灯泡电压的增大而增大，由公式P ＝UI 可知，灯泡实际功率变大，亮度越大，再由公式R=I U 分析数据可知，灯丝的电阻也在增大，A 正确；当滑动变阻器的滑片P 移至B 端时，滑动变阻器的最大阻值和灯泡串联，当电压表示数为U ＝4V 时，电路中的电流I=滑滑R U =Ω204V ＝0.2A ，由图象可知，灯泡两端的电压U L ＝1V ，因串联电路中总电压等于各分电压之和，所以电源电压U ＝U L ＋U 滑＝1V ＋4V ＝5V ，B 正确；变阻器与小灯泡串联，当小灯泡正常发光即其两端电压为4V 时，由图象可知，电路中的电流I ´=0.4A ，根据串联电路的分压特点，此时滑动变阻器两端的电压U 滑´＝U －U L 额＝5V －4V ＝1V ，由欧姆定律可知，滑动变阻器接入电路中的电阻R 滑＇＝IU ''滑＝AV 4.01=2.5Ω，C 正确；当小灯泡正常发光时，电路中的电流I ´＝0.4A ，此时电路中消耗的电功率P 总＝UI ´＝5V×0.4A ＝2W ，D 错误.13．3.50 解析：图中刻度尺的分度值为1mm ，刻度尺要估读到分度值的下一位，起始端从零开始，因此物体的长度为3.50cm.15．20 600 解析：由图可知，R 1与R 2并联，电流表A 1测干路电流，电流表A 2测电阻R 2的电流，因并联电路中干路电流等于各支路电流之和，所以，通过电阻R 1的电流I 1＝I －I 2＝1.5A －0.5A ＝1A ，根据欧母定律可知，电阻R 1两端的电压U 1＝I 1R 1＝1A×100＝10V ；因并联电路中各支路两端的电压相等，所以电源电压U ＝U 1＝U 2＝10V ；再由欧姆定律可得，电阻R 2的阻值R 2=22I U =AV 5.010=20Ω.由焦耳定律可知，经过1min 电阻R 1产生的热量Q=W=UIt=10V ×1A ×60s=600J.16.如图所示解析：要使入射光线竖直反射到镜筒中，根据光的反射定律可知，反射角等于入射角，则作出反射光线和入射光线夹角的角平分线就是法线的位置，再作法线的垂线即可画出平面镜;由题图可知，反射光线和入射光线的夹角是90°－30°＝60°，则反射角等于入射角等于30°.17．（1）同一高度（2）缩小 左 近视 发散 （3）虚像解析：（1）探究凸透镜成像的实验时，将光具座上的光源、凸透镜、光屏的中心调整在大致同一高度，目的是使像成在光屏的中心；（2）图中光源到凸透镜的距离即物距为30cm ，像距为16cm ，v ＜u ，根据凸透镜成像规律可知，此时的像是倒立缩小的实像；如果将光源远离凸透镜，则物距变大，像距应变小，将光屏向凸透镜靠近，即向左移动，直到光屏上出现清晣的实像；若不移动光屏，由于物距变大，像距变小，所以像会成在光屏的前方，类似近视眼的原理，若在光源和凸透镜之间放一镜片，光屏上又出现了清晣的像，说明该眼镜将像距变大了，也就是该眼镜对光线有发散作用，因此这个眼镜片是凹透镜，也就是近视眼镜片；（3）光源到凸透镜的距离即物距为30cm 时成倒立、小的实像，则2f ＜30cm ，解得f ＜15cm ，此时像距为16cm ，则f ＜16cn ＜2f ，解得8cm ＜f ＜16cm ，综合以上可知，该凸透镜的焦距为8cm ＜f ＜15cm ，因此当光源移到离凸透镜8cm 时，在一倍焦距之内，成正立、放大的虚像.18．（1）明显 不明显 （2）如图所示（3）不变（4）右变小解析：（1）由电路图可知，电压表串联在电路中，电流表并联在电路中，由于电压表的电阻很大，电路中电流很小，电流表的偏转不明显，此时电压表示数接近电电压，电压表的指针偏转明显；（2）原电路中，电流表与热敏电阻并联，电压表串联在电路中，是错误的，电流表应该与热敏电阻串联，电压表应该与热敏电阻并联；（3）在温度不变时，分析表中数据可知，电压升高时，通过热敏电阻的电流也变大，但电压与电流的比值不变，即热电阻的阻值不变，这说明温度不变时，热敏电阻的阻值随电压增加而不变；（4）分析表中数据可知，在电压不变，但温度升高时，通过热电阻的电流变大，此时电压与电流的比值变小，即热电阻的阻值在变小，由图甲可知，热敏电阻与滑动变阻器串联，由串联分压的原理可知，当温度升高时，热敏电阻的阻值变小，两端的电降低，要保持电压表在3V 不变，滑动变阻器的电阻应该变小，即向右移动.19．解：（1）由图乙可知，第13s 时物体全部露出水面，此时拉力：F 浮=G ＝5×103N ，前10s 内物体浸没水中，此时拉力：F 1＝G －F 浮=3×103N.因此物体浸没在水中所受的浮力：F 浮＝G －F 1＝5×103N －3×103N=2×103N,由阿基米德原理可知，物体的体积：V 物=V 排=kg /10m /kg 100.1102g333N N F ⨯⨯⨯=水浮ρ =0.2m 3. (2)物体的质量：m=kg /10105g 3N N G ⨯==500kg物体的密度:ρ物=3.2m0kg 500m =物V =2.5×103kg/m 3； (3)物体从水底至完全露出水面的时间t=13s ，由速度公式v=t s变形可得，水底的深度h=vt=0.5m/s×13s=6.5m由液体压强公式可得，水对水底的压强：p=ρ水gh=1.0×103kg/m 3×10N/kg ×6.5m=6.5×104Pa(4)由图甲可知，承担动滑轮绳子的段数n=3,绳子自由端移动的距离s 是物体上升高度h 的3倍，即s=3h=3×3m=9m故拉力做的功W 总=Fs=2×103N ×9m=1.8×104J有用功：W 有=Gh=5×103N ×3m=1.5×104J因此滑轮组的机械效率η=%100108.1105.1%10044⨯⨯⨯=⨯JJ W W 总有=83.3% 20.解:(1)由图甲可知，当开关1接通时，电路中只有发热电阻R 工作，此时的功率最大，P m =1100W ，电源电压U=220V ，由公式P=R U 2可知,发热电阻R=m 2P U =W V 11002202）（=44Ω 当开关3接通时,发热电阻R 与调控电阻R 0的最大阻值串联，此时发热电阻的功率P=44W ，由公式P=I 2R 可知，此时电路中的电流I 1=RP 1=Ω4444W =1A 由欧姆定律可得，加热电阻两端的电压U=IR=1A ×44Ω=44V再由串联电路中电压的特点可知，调控电阻R 0两端的电压：U 0=U-U 1=220V-44V=176V 再由欧姆定律可得,调控电阻R 0的最大阻值：R 大=10I U =A V 1176=176Ω (2)由题意可得，Q 放=Q 吸+Q 散，即P m t=cm △t+P 散t,1100W ×t=4.2×103J/(kg ·℃)×2.2kg ×(100℃-36℃)+44W ×t,解得，所用的加热时间t=1560s(3)普通电压力锅加热5min 消耗的电能W 1=Pt 1=1100W ×5×60s=3.3×105J“匚”式电压力锅加热5min 消耗的电能W 2=Pt 2=99W ×5×60s=2.97×104J因此“匚”式电压力锅比普通电压力锅加热5min 节省的电能：△ W=W 1-W 2=3.3×105J-2.97×104J=3.003×105J。

专题13 电学压轴选择题一、单选题1．（2021·上海·中考真题）在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。

用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P【答案】C【解析】【分析】由于电路为串联电路，根据串联分压特点，电阻R1阻值变大，则电压变大。

A．电源电压不变，不移动滑片P，由串联分压规律可知电压表示数变大，故A不符合题意；B．电源电压不变，向左移动滑片，R2阻值变小，R2电压变小，R1电压变大，故B不符合题意；C．减小电源电压，总电阻不变。

根据串联分压特点R1电压变小，可能使电压表示数与替换R1前相等，故C符合题意；D．增大电源电压，向左移动滑片P，电源电压变大，总电阻变小，根据串联分压特点R1电压会变大，故D不符合题意。

故选C。

一、单选题1．（2022·上海松江·二模）将两个阻值不等的电阻R 1和R 2按如图（a ）（b ）所示的方式接入电路中，已知电源电压相同，R 1小于R 2，则下列判断中正确的是（ ）A ．电压表V 1的示数等于电压表V 2的示数B ．电流表A 1的示数大于电流表A 2的示数C ．电压表V 1与电流表A 1示数的比值等于电压表V 2与电流表A 2示数的比值D ．电压表V 1与电流表A 1示数的比值小于电压表V 2与电流表A 2示数的比值【答案】D【解析】由甲图可知，R 1和R 2串联，电压表V 1测R 1两端的电压，电流表A 1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表A 1的示数为A112=U I R R +电压表V 1的示数 1V1A1111212R U U I R R U R R R R ===++电压表V 1与电流表A 1的比值为 1V11A =U R I 由乙图可知，R 1和R 2并联，电压表V 2测电源两端的电压，电流表A 2测R 2支路的电流，则电压表V 2的示数为V2U U =因并联电路中各支路两端的电压相等，所以电流表的示数为A22=U I R 电压表V 2与电流表A 2的比值为 V 22A 2=U R I 综上所述，电压表V 1的示数小于电压表V 2的示数；电流表A 1的示数小于电流表A 2的示数；电压表V 1与电流表A 1示数的比值小于电压表V 2与电流表A 2示数的比值。
