2021年沪粤版九下物理第十六章《电磁铁与自动控制》单元测试题

九年级物理下册第十六章《电磁铁与自动控制》测试卷-沪粤版（含答案）一、填空题(每空2分,共34分)1.指南针是我国古代四大发明之一,而司南是指南针的始祖,《论衡》中记载:“司南之杓,投之于地,其柢指南.”如图所示,能自由转动的司南静止时,它的长柄指向南方,这是因为它受到了的作用,且长柄是极.第1题图第2题图2.如图所示,a处的磁场比b处的磁场(选填“强”或“弱”),静止在a 处的小磁针的北极指向(选填“左”或“右”).3.如图所示,在奥斯特实验中,导线通电时,导线附近的小磁针发生了,证实了电流周围存在.第3题图第4题图4.如图所示的纸张被笔“戳通”,实际上这张纸依然完好无损,这是怎么回事呢?原来,笔的笔杆(纸的下方)与笔头(纸的上方)可以分离,笔杆与笔头相连的一端内部装有小磁铁.笔头的材料可能含有(选填“铜”“铁”或“塑料”).若想探究笔头内材料是否具有磁性,现提供小磁针、小铁钉、碎纸屑三种器材,其中可用来完成探究任务的有.5.学习完本章知识之后,你会发现电和磁之间存在着很多相似之处,请将下表补充完整.磁电磁体有南、北两极电荷有①两种磁体能吸引铁磁性物质带电体能吸引轻小物体②互相吸引异种电荷互相吸引磁体周围存在③电荷周围存在“电场”6.小科在宁波科学探索中心参观时,体验了名为“铁钉桥”的游戏项目.利用左右两块电磁铁将数枚原本没有磁性的细铁钉磁化后使它们相互吸引从而搭成“铁钉桥”,如图所示.小科推测:两块电磁铁相互靠近的两端(a端和b端)为(选填“同名磁极”或“异名磁极”).小科认为,可以通过增大电磁铁中的方法增强其磁性,从而搭建起由等量的粗铁钉(长度、密度等与细铁钉一致)组成的“铁钉桥”.7.如图所示是一种安全门锁的工作原理示意图.保安室里的工作人员闭合开关时,电磁铁吸引铁质插销,同时弹簧被拉长,门锁打开,这利用了电流的.断开开关,电磁铁电路切断,插销在的作用下插入插槽,门锁关闭.第7题图第8题图8.如图所示为电磁选矿机的示意图,上端为矿石漏斗,A为电磁铁,则铁矿石落在(选填“左”或“右”)坑中,欲使所选铁矿石的含铁量增大,则电磁铁中的电流应该(选填“增大”或“减小”)一些.二、选择题(每小题3分,共24分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.假如你是一名航天员,驾驶飞船登上月球,想探测月球表面附近是否有磁场,下列工具中最理想的是( ) A.灵敏电流表 B.灵敏电压表C.灵敏指南针D.灵敏温度计10.下列四个图中,磁感线方向标注错误．．的是( )A. B.C. D.11.下列说法正确的是( )A.磁场是由疏密不同的磁感线组成的B.磁极间的吸引力不是通过磁场发生的C.磁感线上任意一点的磁场方向沿该点的切线方向D.磁体外部周围的磁感线从磁体的S极出发,回到磁体的N极12.在研究磁极间的相互作用规律时,实验小组的同学分别设计了如下四个方案,其中最合理的是( )A.两人各拿一块条形磁铁,并将各自的一个磁极相互靠近B.将放在粗糙木板上的两块条形磁铁的磁极相互靠近C.用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的中间位置D.用条形磁铁的一个磁极分别靠近另一块用细线悬挂并静止的条形磁铁的两端13.通电导线周围存在磁场,小明经过实验探究,画出了通电直导线周围磁感线的分布图(如图所示),下列相关描述错误．．的是( )A.小磁针b端为 N 极B.通电直导线周围不同位置磁场强弱相同C.增大直导线中的电流可使其周围磁场增强D.改变直导线中电流的方向,小磁针N极的指向将会发生改变第13题图第14题图14.如图所示是利用磁悬浮原理浮在空中的盆栽,盆栽底部有磁体,底座内装有电磁铁.给盆栽浇水后( )A.盆栽受到的磁场力大小不变B.底座对桌面的压强大小不变C.要使盆栽与底座之间的距离不变,可改变电磁铁线圈内的电流方向D.要使盆栽与底座之间的距离不变,可适当增大电磁铁线圈内的电流15.(多选)如图所示是小威设计的线圈指南针,铜片和锌片分别与线圈两端相连,铜片和锌片放入食盐水中构成了化学电池,铜片为正极,锌片为负极,浮在液面上的线圈就能指示方向了.关于该装置的分析正确的是( )A.线圈能够指示方向是因为存在地磁场B.线圈右端为S极C.线圈匝数越多,磁性越强D.线圈的磁极方向与铜片和锌片的位置无关16.(多选)如图所示,GMR是一个“巨磁电阻”,其阻值会随着它周围磁场的变化后,以下说法正确的是( ) 而急剧变化,且磁场越强阻值越小.闭合开关S2断开时,指示灯最暗A.S1闭合,滑片P在图示位置时,指示灯最暗B.S1闭合,滑片P在滑动变阻器最右端时,指示灯最亮C.S1闭合,滑片P在滑动变阻器最左端时,指示灯最亮D.S1三、作图题(共8分)17.(4分)请根据图中通电螺线管的磁极,在磁感线上标出磁场方向,并标出小磁针的N极以及电源的正、负极(用“+”“-”表示).18.(4分)将图中的电磁铁连入你设计的电路中(在虚线框内完成),要求:(1)电路中的电磁铁磁性的强弱能改变;(2)开关闭合后,小磁针静止时如图所示.四、实验探究题(共17分)19.(7分)通电螺线管外部的磁场是怎样分布的?我们通过以下实验来进行探究: (1)在硬纸板上放置一个螺线管,周围均匀地撒满铁屑,给螺线管通电后,铁屑被.轻敲纸板,观察铁屑的排列情况如图甲所示,图乙和图丙分别是蹄形磁体和条形磁体的磁场分布情况,对比分析可知通电螺线管外部的磁场分布与磁体相似.甲乙丙丁(2)我们要判断通电螺线管外部的磁场方向,需要借助.(3)根据前面的实验结果,把通电螺线管看成一个磁体,它的两极如图丁所示,为了进一步探究通电螺线管的极性与环绕螺线管的电流方向之间有什么关系,我们下一步要做的是,观察.20.(10分)如图是小明探究“影响电磁铁磁性强弱因素”的实验装置,它由电源、滑动变阻器、开关、电流表、带铁芯的螺线管(电磁铁)和自制刻度板等组成,通过观察指针B偏转角度的大小可以判断电磁铁磁性的强弱.在指针下方固定一物体A,当导线a与接线柱2相连时,闭合开关后,指针B发生偏转.(1)指针下方的物体A可能由制成.A.铜B.铝C.塑料D.铁(2)开关闭合后,电磁铁左端为极.(3)实验发现:①将滑动变阻器的滑片P向左移动的过程中,指针B偏转的角度将会(选填“增大”“减小”或“不变”);②将导线a由与接线柱2相连改为与接线柱1相连,闭合开关后,调整滑动变阻器的滑片P的位置,使电路中的保持不变,可发现指针B偏转的角度将会(选填“增大”“减小”或“不变”).(4)经过对电磁铁的研究,可得出结论:当线圈匝数一定时,通过电磁铁的电流越大,电磁铁的磁性越;当通过电磁铁的电流一定时,电磁铁的线圈匝数越多,磁性越.(均选填“强”或“弱”)五、综合应用题(共17分)21.(8分)阅读材料,回答下列问题.电磁继电器与扫地机器人某智能扫地机器人(如图甲)可通过灰尘传感器自动寻找灰尘清扫,通过电动机产生高速气流将灰尘等吸入集尘盒.图乙为其部分工作原理图,R为光敏电阻,其阻值随光照的增强而减小,下表为部分工作参数(注:电池总容量2.5 A·h是指机器人在额定电压下以2.5 A的电流可工作1 h).额定电压12 V额定功率30 W电池总容量 2.5 A·h工作噪声<50 dB甲乙(1)接通电源,机器人开始工作,当清扫到一定程度,地面灰尘减少时,照射到光敏电阻上的光照增强,通过电磁铁的电流将(选填“变大”“不变”或“变小”),则电磁铁的磁性(选填“增强”“不变”或“减弱”),B触头将与(选填“A”或“C”)触头接触, 停止工作.(2)充满电后电池储存的电能为J,充满电后最多可供扫地机器人工作h.22.(9分)如图甲是某汽车超载记录器的工作原理图,控制电路中,电源电压U=6 V,压敏电阻R的阻值随压力的变化关系如图乙所示,继电器线圈电阻R0=10 Ω.当通过线圈的电流达到0.2 A时,继电器的衔铁被吸下,工作电路中的电控照相机工作,拍摄超载车辆.(g取10 N/kg)(1)质量超过多少吨的车辆经过压敏电阻时会被拍照?(2)求控制电路每分钟至少消耗的电能.甲乙参考答案1.地磁场 S(南)2.弱 左3.偏转 磁场4.铁 小磁针、小铁钉5.正、负 异名磁极 磁场6.异名磁极 电流7.磁效应 弹簧弹力8.右 减小9.C 10.A 11.C 12.D 13.B 14.D 15.AC 16.AD17.如图所示.18.如图所示.19.(除标注外,每空1分)(1)磁化 条形 (2)小磁针 (3)改变电流方向(或调换电源正负极)(2分) 小磁针的指向(2分)20.(除标注外,每空1分)(1)D (2)S (3)①增大 ②电流(2分) 增大 (4)强(2分) 强 (2分)21.(除标注外,每空1分)(1)变大 增强 C 电动机 (2)1.08×105(2分) 1(2分)22.(1)衔铁被吸下时,控制电路中的总电阻R 总=U I =6V 0.2A =30 Ω (1分)R=R 总-R 0=30 Ω-10 Ω=20 Ω (1分)此时压敏电阻所承受的压力F =2×105 N (1分)m=G g =F g =2×105N 10N/kg =20 000 kg=20 t(1分) (2)压敏电阻最大阻值为80 Ω此时控制电路中的最大电阻R 总max =R 0+R max =10 Ω+80 Ω=90 Ω (1分)控制电路中的最小电功率P min=U 2R总max =(6V)290Ω=0.4 W (2分)Wmin=P min t=0.4 W×60 s=24 J (2分)。

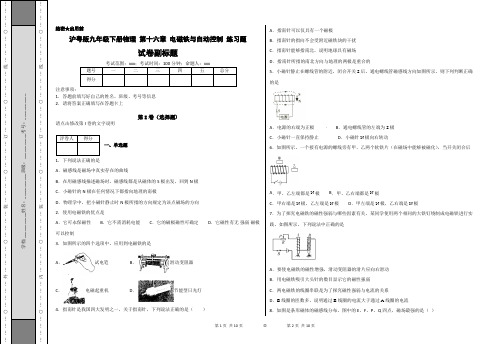

第1页 共10页 ◎ 第2页 共10页…………外…………学…………内…………绝密★启用前 沪粤版九年级下册物理 第十六章 电磁铁与自动控制 练习题 试卷副标题 考试范围：xxx ；考试时间：100分钟；命题人：xxx 注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上 第I 卷（选择题) 请点击修改第I 卷的文字说明 一、单选题 1．下列说法正确的是 A ．磁感线是磁场中真实存在的曲线 B ．在用磁感线描述磁场时，磁感线都是从磁体的S 极出发，回到N 极 C ．小磁针的N 极在任何情况下都指向地理的南极 D ．物理学中，把小磁针静止时N 极所指的方向规定为该点磁场的方向 2．使用电磁铁的优点是 A ．它可永保磁性 B ．它不需消耗电能 C ．它的磁极磁性可确定 D ．它磁性有无.强弱.磁极可以控制 3．如图所示的四个选项中，应用到电磁铁的是 A ．试电笔 B ．滑动变阻器 C ．电磁起重机 D ．节能型日光灯 4．指南针是我国四大发明之一，关于指南针，下列说法正确的是（ ） A ．指南针可以仅具有一个磁极 B ．指南针的指向不会受附近磁铁块的干扰 C ．指南针能够指南北，说明地球具有磁场 D ．指南针所指的南北方向与地理的两极是重合的 5．小磁针静止在螺线管的附近，闭合开关S 后，通电螺线管磁感线方向如图所示，则下列判断正确的是 A ．电源的右端为正极 B ．通电螺线管的左端为S 极 C ．小磁针一直保持静止 D ．小磁针N 极向右转动 6．如图所示，一个接有电源的螺线旁有甲、乙两个软铁片（在磁场中能够被磁化），当开关闭合后 A ．甲、乙左端都是N 极 B ．甲、乙右端都是N 极 C ．甲右端是N 极，乙左端是N 极 D ．甲左端是N 极，乙右端是N 极 7．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实践，如图所示，下列说法中正确的是 A ．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动 B ．用电磁铁吸引大头针的数目显示它的磁性强弱 C ．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系 D ．B 线圈的匝数多，说明通过B 线圈的电流大于通过A 线圈的电流 8．如图是条形磁体的磁感线分布，图中的E 、F 、P 、Q 四点，磁场最强的是（ ）第3页共10页◎第4页共10页A．E点B．F点C．P点D．Q点9．下列电器中没有应用电磁铁的是A．电铃B．电磁选矿机C．电热毯D．电磁继电器10．磁铁周围的磁场看不见、摸不着．能证明磁铁周围存在磁场的证据是A．磁铁周围有看得到的磁感线B．磁场对小磁针产生磁力作用C．磁场不停地向周围空间辐射能量D．手能感受到磁感线穿过手心11．严格地说，在水平面内自由转动的小磁针静止时北极所指的方向是A．地理北极B．地理南极C．地磁北极D．地磁南极12．在研究物质结构时，引入了“原子”的概念，在研究磁现象时，引入了“磁感线”的概念；在研究机械运动时，引入了“参照物”的概念；在研究物质的导电性能时，引入了“绝缘体”的概念，其中属于假想，实际上并不存在的是（）A．原子B．磁感线C．参照物D．绝缘体13．小明设计的研究“电磁铁磁性强弱”的实验电路图如图所示，表是他所做实验的记录．下列结论不正确的是________A．比较1、4两次实验可知：线圈中的电流一定时，匝数越多，磁性越强B．比较1、3、5三次实验可知：匝数一定时，线圈中的电流越大，磁性越强C．比较1、2、3（或4、5、6）三次实验可知：匝数一定时，线圈中的电流越大，磁性越强D．电磁铁的磁性越强，吸引铁钉的数目越多．第5页 共10页 ◎ 第6页 共10页…○…………外………………○………………○……学________班级：____：___________ …○…………内………………○………………○……第II 卷（非选择题) 请点击修改第II 卷的文字说明 二、作图题 14．如图是条形磁体的磁感线分布，图中E 、F 、P 、Q 四点，磁场最强的是________点，请在P 点画出该点的磁场方向________．15．如图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极）．请在图中画出螺线管的绕法． （________） 三、填空题 16．如图所示，条形磁铁放在水平桌面上，左端的S 极正对着电磁铁。

2021年沪粤版九年级下册物理《第十六章电磁铁与自动控制》单元测试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．小明用水平放置的一根条形磁铁的一端吸起一根较重的铁钉，如图所示，若他用一根同样的条形磁铁的N极与原来的磁铁S极靠近合并时，下列说法正确的是A．铁钉的尖端被吸向右端磁铁B．铁钉的尖端被吸向左端磁铁C．铁钉将落下D．铁钉被吸得更牢2．地质探矿队发现，我国华东某地面积约约几万平方公里地区的地磁场十分异常，该地区地下可能蕴藏着可观的A．铜B．铁C．铝D．银3．下列器材中没有用到磁性材料的是A．录音机中使用的录音磁带B．计算机中的存储磁盘C．打电话用的磁卡D．CD、VCD、DVD播放器中使用的光碟4．下列对于磁现象图片的说明中正确的是A．甲图中用钢棒靠近小磁针的N极时，二者相互吸引，说明钢棒的A端一定是S极B．乙图中若将小磁针移至通电直导线上方，且与直导线平行，小磁针的转动方向将发生改变C．丙图中铁屑分布情况显示了磁体周围的磁场分布情况，所以铁屑连线就是磁感线D．丁图中通电螺线管的左端是N极5．当钢条靠近磁针的N极时，N极远离钢条，根据这一现象A．可以确定钢条原来一定有磁性，且钢条与磁针接近一端是N极B．可以确定钢条原来一定有磁性，且钢条与磁针接近一端是S极C．不能确定原来有没有磁性D．可以确定钢条原来一定无磁性6．如图所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是A．a点B．b点C．c点D．d点7．磁感线可以方便地描述磁场，关于磁感线的认识正确的是A．磁感线是由铁屑组成的B．磁感线是磁体周围真实存在的曲线C．磁体周围的磁感线都是从磁铁的S极出发回到N极D．地磁场的磁感线是从地球南极附近出发回到北极附近8．若假想地磁场是由地球内部一块大磁铁产生的，如图所示的四个示意图中，能合理描述这块大磁铁的是A．B．C．D．9．如图是奥斯特实验的示意图，有关分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．发生偏转的小磁针对通电导线有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关10．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小．下列判断正确的是A．开关S1闭合，滑片移到某一位置，电磁铁左端为N极B．开关S1闭合，滑片向右移动，电磁铁磁性增强C．开关S1和S2同时闭合，滑片向右移动，GMR的电阻变小D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗二、多选题11．如图所示，四个完全相同的环形磁铁a、b、c、d套在的塑料支架的光滑杆上．静止时磁铁a、b、c悬浮在空中，d压在塑料支架底板上．若每个磁铁受的重力均为G，磁铁a的上表面是N极．则A．磁铁b的上表面是N极B．磁铁c的上表面是N极C．磁铁d对底板的压力是GD．磁铁d对底板的压力是4G12．下列器材中没有用到磁性材料的是A．录音机中使用的录音带B．计算机中的存储软盘C．CD、VCD光碟D．DVD播放器中使用的光碟13．下面关于磁体性质说法不正确的是（）A．任何磁体都有两个磁极B．同名磁极互相吸引，异名磁极互相排斥C．磁体的周围存在着磁场D．小磁针静止时，N极总指向地球北方14．下面说法正确的是A．物质的密度是物质本身的基本属性，其大小与质量和体积无关B．凹透镜只能成正立缩小的虚像C．有经验的渔民在叉鱼时，总是向着所看到的鱼的下方叉D．将钢棒靠近小磁针的一端时，小磁针的这一端会远离钢棒，这说明钢棒一定有磁性15．关于电磁现象，下列说法中正确的是A．磁场是由磁感线组成的B．磁场对放入其中的小磁针一定有力的作用C．导体中的负电荷在做定向移动时一定产生磁场D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向三、填空题16．自然界中组成物体的物质不同，性质一般也不同。

第十六章电磁铁与自动控制单元测试一、单选题1.如图9-15，根据通电螺线管周围的磁感线分布，可确定磁极甲、乙、丙、丁的极性依次是（）A. N、N、S、NB. S、N、S、SC. S、S、N、ND. N、S、N、N2.如图所示，小磁针甲、乙处于静止状态．根据标出的磁感线方向，可以判断出（）A. 螺线管的左端为N极B. 电源的左端为负极C. 小磁针甲的右端为N极D. 小磁针乙的右端为N极3.下列各组叙述中，对应关系完全正确的是（）A.物理量与相应的单位频率——赫兹（Hz）电功——瓦特（W）能量——焦耳（J）B.物理知识与其应用等臂杠杆——天平磁场作用——指南针电流热效应——空气开关C.物理现象与相应的解释集中水暖——水比热大光纤通信——光波反射永动幻灭——能量守恒D.能量转化与常见事例核能转化为电能——核电站发电光能转化为内能——太阳能电池化学能转化为电能——燃料燃烧4.图中所画出的磁极间的磁感线的分布情况，正确的是（）A. B. C. D.5.对下列四幅图阐述合理的是（）A. A图：磁场能产生电流B. B图：闭合开关，通电导体在磁场中受到力C. C图：闭合开关，导体棒在磁场中受到力D. D图：微波炉利用电流的热效应工作6.在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.7.如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置8.小磁针静止时指南北，这说明（）A. 地球附近有一个很大的磁体B. 地球本身是一个很大的磁体C. 小磁针北极指向北方，说明地理北极就是地磁北极D. 地球周围空间不存在磁场9.下列关于磁场和磁感线的说法正确的是（）A. 磁感线是由铁屑形成的B. 越靠近磁极的地方磁感线越密C. 磁感线是从磁体的南极出来回到磁体的北极D. 磁场的基本性质是它对放入其中的物体产生磁场力的作用10.1991年8月《新民晚报》报道一则消息：“上海雨点鸽从内蒙古放飞后，历经20余天，返回上海市区鸽巢”，信鸽的这种惊人的远距离辨认方向的本领，实在令人称奇．信鸽有高超的认路本领的原因是A. 信鸽对地形地貌有极强的记忆力B. 信鸽能发射并接收某种超声波C. 信鸽能发射并接收某种次声波D. 信鸽体内有某种磁性物质，它能借助地磁场辨别方向11.如图可以说明巨磁电阻GMR的特性．闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮，那么（）A. 电磁铁左端为S极B. 电磁铁的磁性减弱C. 巨磁电阻两端的电压变大D. 巨磁电阻随磁场增强而变小12.如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，则下列说法正确的是（）A.电源右端是负极B.小磁针上端是S极C.滑动变阻器向左移动时，弹簧的长度变短D.通电螺线管的下端为N极13.如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法正确的是（）A. 白天流过R0的电流比夜晚小B. 给路灯供电的电源应接在b、c两端C. 白天R0两端的电压比夜晚大D. 白天，如果将电阻箱R的阻值调大，则路灯也可能变成亮的14.下列物体一定没有用到电磁铁的是（）A. 电磁起重机B. 电铃C. 电烙铁D. 电磁继电器15.下列说法中正确的是（）A. 在磁场中不同的点，磁场方向一定不同B. 磁场中的磁感线可能相交C. 磁感线上任何一点的切线方向就是该点的磁场方向D. 磁场是看不见、摸不着的，因此磁场是人们假想的二、填空题16.（2017•泰安）通电导体在磁场中受力的方向跟磁感线方向和________方向有关．17.如图所示的是某工厂的水位自动报警装置示意图.其中A和B为两个金属块，电磁继电器上方悬挂有一个条形磁体.接通电源后，当水位未到达B时，条形磁体的N极指向地理________极；当水位到达B时，________灯亮；若控制电路中的电源左端为正极，则通电螺线管的上端为________极.18.如图所示电路，开关S接到a后，小磁针静止时，A端是 ________极．将开关S由a换到b，调节变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性 ________（选填“增强”、“减弱”或“不变”）．19.运用知识解决问题：（1）如图1为某种恒温箱的示意图，当温度计中的水银柱上升到金属丝A所指示温度时，电磁铁电路________ ，衔铁被________ ，电热丝电路________ ，电热丝停止加热，当温度下降后，电热丝电路再次接通，重新加热从而保持恒温箱内温度恒定；（2）请你根据图2甲电路图，连接图2乙实物电路________ ；（3）将电阻R1和R2串联接在电源两端，测得总电阻为60Ω，R1两端电压为6V，R2两端电压为4V，则R1=________ Ω。

九年级物理下册第十六章电磁铁与自动控制专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示电路连接中，当开关S闭合时，下列说法正确的是（）A．螺线管上端为S极，滑片P向左移，弹簧伸长B．螺线管上端为N极，滑片P向左移，弹簧缩短C．螺线管上端为S极，滑片P向右移，弹簧伸长D．螺线管上端为N极，滑片P向右移，弹簧缩短2、如图所示，小磁针N极的指向和通电螺线管的磁感线方向标注均正确的是（）A．B．C．D．3、连接如图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究（）A．电流的有无对电磁铁磁场有无的影响B．电流方向对电磁铁磁场方向的影响C．电流大小对电磁铁磁场强弱的影响D．线圈匝数对电磁铁磁场强弱的影响4、下列说法中不符合物理学发展史的是（）A．奥斯特发现了电流周围存在磁场B．我国宋代学者沈括是世界上最早记述磁偏角的人C．托里拆利最早测出了大气压的数值D．牛顿用实验验证了牛顿第一定律5、关于磁感线，下列说法正确的是( )A．磁感线是磁场中实际存在的曲线B．磁感线都是从磁体的N极到S极C．磁体N极在磁场中某点的受力方向与该点的磁感线切线方向一致D．磁感线只分布在磁体外，不分布在磁体内6、在探究“影响电磁铁磁性强弱的因素”实验中，小华用电池（电压一定）、滑动变阻器、数量足够的大头针、铁钉及足够长的漆包线为主要器材，制作了简易电磁铁甲和乙，并将它们连成如图所示的电路（）A．当滑片向右移动时，两电磁铁吸引的大头针的个数将增多B．由安培定则可知，甲铁钉的下端为S极C．电炉子也属于电磁铁的应用D．实验发现被电磁铁吸引的大头针下端是分散的，其原因是同名磁极互相排斥7、如图所示，条形磁铁置于水平面上，电磁铁水平放置且右端固定，闭合开关S，将滑片P向左移动的过程中，下列说法正确的是（）A．电磁铁的磁性减弱B．电磁铁左端是S极C．条形磁铁受到的排斥力增大D．条形磁铁所受的吸引力减小8、从物理学角度解释诗句，下列说法与物理知识相符的是（）A．“潭清疑水浅”实际上是一种光的反射现象B．“看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C．“花气袭人知骤暖”说明温度越高分子的无规则运动越剧烈D．“臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极9、如图是一种水位自动报警器的原理图。

九年级物理下册第十六章电磁铁与自动控制专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A．红灯和绿灯都亮B．绿灯亮，红灯不亮C．红灯亮，绿灯不亮D．红灯和绿灯都不亮2、如下图所示，闭合开关后，四个小磁针指向(黑色为N极)都正确的是（）A．B．C．D．3、小雨家的蔬菜批发部进了一批香蕉，需要在库房中保鲜一段时间，要求将温度控制在一定的范围内。

小雨请教了物理老师后，设计了如图所示的温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（）A．温度升高至-4℃时，灯L亮报警B．若将温度计上端的金属丝向下调整，则报警温度将升高C．报警器中水银温度计和电磁铁并联在电路中D．报警器利用了电磁铁通电时有磁性，断电时磁性消失的特点4、如图所示，开关闭合，滑动变阻器的滑片位于A端，小铁片被竖直吸在电磁铁的左侧。

若将滑片从A端移动到中点，则（）A．铁片受到的摩擦力将不变B．小铁片会脱落C．电磁铁的磁性减弱D．电磁铁的左端为N极5、小华同学在教室里擦黑板时，发现当板擦靠近黑板时，会被吸附在黑板上.为了探究是黑板具有磁性还是板擦具有磁性，他设计了下列实验，能得出正确结论的是（）A．用小磁针分别靠近板擦和黑板，小磁针都发生了偏转，说明黑板擦和黑板都具有磁性B．将板擦的正面和反面靠近黑板，板擦都能吸附在黑板上，说明板擦一定具有磁性C．将板擦用细线悬挂起来使其自由旋转，发现板擦静止时某侧边始终的指向东方，说明板擦一定具有磁性D．将板擦用细线悬挂起来，发现板擦靠近黑板时细线偏离了竖直方向，说明黑板具有磁性6、如图所示，电磁铁左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极，下列判断中正确的是（）A．若A为电源正极，则C，D都被吸引B．若B为电源正极，则C被吸引，D被排斥C．若B为电源正极，则C，D都被排斥D．若A为电源正极，则C被排斥，D被吸引7、如图所示是条形磁体的磁场分布，下列说法正确的是（）A．磁场a点和b点处的磁场强弱相同B．置于a点的小磁针静止时N极指向右侧C．条形磁体左端为N极，右端为S极D．置于b点的小磁针静止时S极指向左侧8、如图所示，电源电压不变。

第十六章 电磁铁与自动控制 检测题（时间：45分钟 满分：100分）一、选择题（每题3分，共36分）1. （2015年浙江衢州）下列各图能正确反映电荷之间、磁极之间相互作用规律的是（ ）A B C D图12. 在图2所示的E 、F 、P 、Q 四点中，磁场最强的是（ ）图2A.E 点B.F 点C.P 点D.Q 点3. 关于对磁感线的认识，下列说法中不正确的是（ ）A .磁感线是为描述磁场而画的一种假想的曲线B .磁体周围越接近磁极的地方磁感线越密，表示磁性越强C .磁体周围的磁感线都是从S 极出发回到N 极D .磁感线与放不放铁屑无关4. 如图3所示的四个图是几种磁体周围的磁感线及其方向，其中正确的是（）A B C D图35. (2015年广西玉林)下列哪个措施能增强通电螺线管的磁性（ ）A .减小线圈的电流B .减少线圈的匝数C .将电源的正、负极对调D .在线圈中插入铁芯6. 用电磁继电器来操纵高电压、强电流的开关，其主要作用是（ ）A.节约用电B.操作简单C.保护用电器D.避免危险7. 下列关于地磁场的描述正确的是（）A.指南针总是指向南北，是因为受到了地磁场的作用B.地磁两极与地理两极完全重合C.地球周围的地磁场的磁感线是从地磁南极出发到地磁北极D.我国宋代学者沈括正确找到了地磁场产生的原因8. 下列各图中（图4），箭头表示电流方向，则通电螺线管周围的小磁针静止时，指向正确的是（ ）图49. 最早发现电流周围存在磁场的科学家是（ ）A.牛顿B.伽利略C.奥斯特D.安培10. 为判断一段导线中是否有直流电通过，手边若有以下几组器材，其中最为可行的是（ ）A.被磁化的缝衣针及细棉线B.带电的小纸球及细棉线C.铁棒及细棉线D.小灯泡及导线11. 如图5所示，甲、乙两线圈宽松地套在光滑的玻璃棒上，当开关闭合时，两线圈将（ ）A.互相吸引靠近B.互相排斥远离C.先吸引靠近，后排斥远离D.既不排斥也不吸引甲乙图512. 城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心。

第十六章电磁铁与自动控制一、选择题(每题4分,共40分)1.冰箱的密封性很好,是因为它的门能关得很紧密。

仔细观察冰箱的门,发现里面有一层橡胶门封条,拿一根缝衣针靠近门封条,缝衣针会被吸住,则下列说法中正确的是()A.橡胶门封条具有黏性,能把门粘在箱体上B.橡胶门封条具有弹性,能把门压在箱体上C.橡胶门封条具有磁性,能把门吸在箱体上D.橡胶门封条具有柔韧性,能被大气压在箱体上2.小红在学习磁现象时,从实验室拿来甲、乙两根形状完全相同的钢棒,为了判断钢棒的磁性情况,小红做了一个小实验,她发现当甲的一端靠近乙的一端时,乙按如图1所示方式转动起来,则小红可判断()图1A.一定是甲棒有磁性,乙棒无磁性B.一定是乙棒有磁性,甲棒无磁性C.甲、乙都可能有磁性D.甲、乙都一定有磁性3.小红梳理反思了“磁场和磁感线”的相关知识,归纳整理如下,其中正确的有()①磁场看不见、摸不着,但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁感线是由铁屑组成的④地磁场的磁感线是从地球南极附近发出回到北极附近A.①④B.②③C.①②D.②④4.小刚学习了磁的知识后,标出了下列四种情况下磁体的磁极(小磁针的黑端为N极)如图2所示,其中正确的是()图25.如图3所示,小磁针静止在螺线管附近,闭合开关S后,下列判断正确的是()图3A.通电螺线管的左端为N极B.小磁针一直保持静止C.小磁针的S极向右转动D.通电螺线管外A点的磁场方向向左6.如图4所示,A、B两个螺线管线圈可以在玻璃棒上自由地滑动,闭合开关S后,它们会()图4A.A、B两个线圈静止不动B.A、B两个线圈互相排斥而左右分开C.A、B两个线圈互相吸引向中间靠拢D.AB两个线圈先互相吸引靠拢再排斥左右分开7.在探究影响电磁铁磁性强弱的因素时,小科设计了如图5所示的电路,下列相关说法中不正确的是()图5A.电磁铁A、B上方都是S极B.通过电磁铁A和B的电流相等C.电磁铁A的磁性强于电磁铁B的磁性D.向右移动滑片P,电磁铁A、B的磁性都减弱8.如图6所示是电磁继电器的构造和工作电路示意图,要使电磁铁对衔铁的吸引力大些,以下做法可行的是()图6A.增加电磁铁线圈的匝数B.增加电源B的电压C.减小电源A的电压D.去掉电磁铁线圈中的铁芯9.如图7所示是利用磁悬浮原理浮在空中的盆栽,盆栽底部有磁铁,底座内装有电磁铁。

九年级物理下册第十六章电磁铁与自动控制专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、竖直固定的薄石板右侧放置电磁铁，通电后，左侧小磁针N极转至如图甲所示位置，左侧换成铁块A，则A会靠着薄板悬空静止如图乙所示（）A．甲图电磁铁左端为N极B．乙图增大电流，A所受的摩擦力不变C．乙图电流反向，电磁铁会排斥AD．乙图电源断开，A会由于惯性会保持静止2、如图所示，甲、乙为两个条形磁铁的两个磁极，此时小磁针静止，可以判断：（）A．甲、乙都是N极B．甲、乙都是S极C．甲是N极，乙是S极D．甲是S极，乙是N极3、生活中许多现象都与我们学过的物理知识有关，下列对物理现象的解释合理的是（）A．摩擦起电是通过摩擦的方式创造了电荷B．指南针在静止时会指向南北方向，说明地球周围存在磁场C．高速公路上之所以对汽车有最大限速，是因为速度越大，惯性越大D．炎热的夏天，我们在教室里面洒水，是利用水的比热容大的特性4、家用电冰箱涉及到很多物理知识，下列分析正确的是（）A．门的四周装有掺有磁粉的橡胶封条，可以使冰箱门关闭得更严密B．利用熔化吸热，液化放热原理实现制冷的C．冷藏室中的灯泡跟压缩机用的电动机是串联的D．冰箱一天耗电量可以通过铭牌查找功率乘以24h计算出来5、如下图所示，闭合开关后，四个小磁针指向(黑色为N极)都正确的是（）A．B．C．D．6、下列有关磁现象的说法中正确的是（）A．电磁铁磁性的强弱与线圈的匝数、电流的大小都有关B．导体棒在磁场中运动就一定会产生感应电流C．地球周围存在地磁场，地磁场两极与地理两极重合D．放在磁感线上的小磁针会受到磁场力的作用，放在磁感线与磁感线之间的小磁针不会受到磁场力的作用7、如图所示，闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（）A．相斥，A端为N极，B端为N极B．相斥，A端为S极，B端为S极C．相吸，A端为S极，B端为N极D．相吸，A端为N极，B端为S极8、若假想地磁场是由地球内部一块大磁铁产生的，图所示的四个示意图中，能合理描述这块大磁铁的是（）A．B．C．D．9、如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入了一段金属丝，电源和金属丝相连，当温度达到设定值，电铃报警。

九年级物理下册第十六章电磁铁与自动控制专题测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列说法中正确的是（）A．空气开关自动断开，是因为用电器总功率过大引起的B．只要改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变C．导体中的电荷在做定向移动时可以产生磁场D．电功率大的用电器比电功率小的用电器做的功多2、如图所示，下列说法正确的是（）A．如图甲，奥斯特实验说明通电导线的周围存在着磁场B．如图乙，闭合开关，通电螺线管右端为S极C．发电机利用了图丙的原理D．电动机利用了图丁的原理3、如图所示，弹簧测力计下吊着一个小铁球，小球正下方水平放置一个条形磁铁，小球与磁体左端相齐。

将条形磁体水平向左缓慢移动至右端与小球对齐。

在这个过程中，小球始终处于条形磁铁的正上方，则弹簧测力计的示数变化情况是（）A．逐渐变大B．逐渐减小C．先变小后变大D．先变大后变小4、塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（）A．两个铅杆底面削平挤压后能“粘”在一起B．干燥的天气里，化纤布料的衣服容易“粘”在身上C．课堂上，老师把板擦“粘”在竖直的黑板上D．用硬纸片盖住装满水的玻璃杯并倒置，纸片“粘”在杯口上5、两个磁极间的磁感线分布如图所示，小磁针在B点静止。

则（）A．甲、乙磁极均为S极B．小磁针的上端是S极C．A，B两点的磁场强弱相同D．磁极周围的磁感线是真实存在的6、a、b两个磁极间的磁感线分布如图所示。
