计算机辅助设计中级级绘图员技能鉴定试题(电路类)2

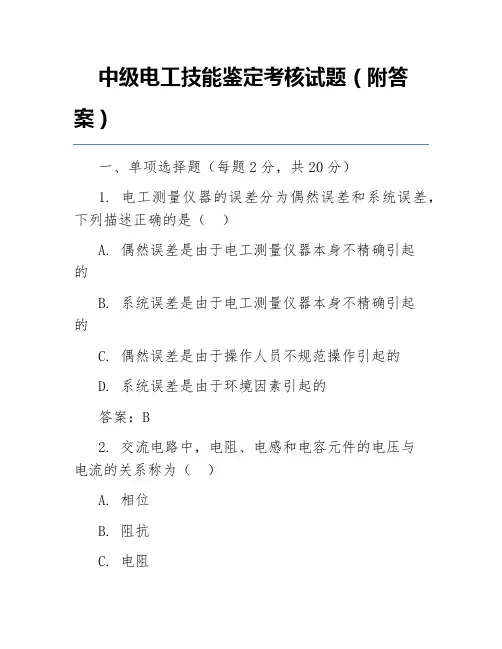

中级电工技能鉴定考核试题（附答案）一、单项选择题（每题2分，共20分）1. 电工测量仪器的误差分为偶然误差和系统误差，下列描述正确的是（）A. 偶然误差是由于电工测量仪器本身不精确引起的B. 系统误差是由于电工测量仪器本身不精确引起的C. 偶然误差是由于操作人员不规范操作引起的D. 系统误差是由于环境因素引起的答案：B2. 交流电路中，电阻、电感和电容元件的电压与电流的关系称为（）A. 相位B. 阻抗C. 电阻D. 电感答案：B3. 交流接触器的铁芯与线圈之间的绝缘电阻值应不小于（）A. 10ΩB. 100ΩC. 1000ΩD. 10000Ω答案：C4. 在三相交流电路中，线电压与相电压的关系是（）A. 线电压等于相电压B. 线电压等于相电压的√3倍C. 线电压等于相电压的2倍D. 线电压等于相电压的√2倍答案：B5. 交流异步电动机的铭牌上标有“220V 1.5KW”，其中“220V”表示（）A. 电动机的额定电压B. 电动机的启动电压C. 电动机的最大电压D. 电动机的最小电压答案：A6. 低压断路器的主要技术参数有额定电压、额定电流、额定短路电流和（）A. 断路能力B. 漏电保护能力C. 过载能力D. 启动电流答案：A7. 热继电器的温度元件通常采用（）A. 热电阻B. 热电偶C. 热敏电阻D. 金属热电阻答案：C8. 电磁式继电器的线圈电压与吸引线圈的电压关系是（）A. 线圈电压等于吸引线圈的电压B. 线圈电压大于吸引线圈的电压C. 线圈电压小于吸引线圈的电压D. 线圈电压与吸引线圈的电压无关答案：B9. PLC编程软件通常具有（）A. 文本编辑功能B. 图形编辑功能C. 符号编辑功能D. 以上都对答案：D10. PLC程序设计的基本方法有（）A. 经验法B. 逻辑法C. 功能模块法D. 以上都对答案：D二、多项选择题（每题3分，共30分）1. 常用的电工测量仪器有（）A. 万用表B. 电能表C. 钳形电流表D. 兆欧表答案：ABCD2. 电动机的分类有（）A. 同步电动机B. 异步电动机C. 直流电动机D. 无刷电动机答案：ABC3. 低压配电系统的保护措施有（）A. 短路保护B. 过载保护C. 漏电保护D. 接地保护答案：ABCD4. PLC的输入输出端口通常具有（）A. 电源端口B. 信号输入端口C. 信号输出端口D. 通讯端口答案：BCD5. PLC程序设计的方法有（）A. 经验法B. 逻辑法C. 功能模块法D. 梯形图法答案：BC三、判断题（每题2分，共20分）1. 交流电路中，电阻、电感和电容元件的电压与电流的关系称为相位。

计算机辅助设计高级绘图员理论试题（电子类DXP高级）(第1套)姓名_______ ___ 准考证号__________ 成绩___________一、单选题(共70题，每题1分。

)1.Protel DXP是用于（）的设计软件。

A电气工程 B电子线路 C机械工程 D建筑工程2．Protel DXP原理图文件的格式为（）。

A.SchlibB.SchDocC.SchD.Sdf3．Protel DXP原理图设计工具栏共有（）个。

A. 5B. 6C. 7D. 84.执行（）命令操作，元器件按水平中心线对齐。

A.CenterB.Distribute HorizontallyC.Center HorizontalD.Horizontal5.执行（）命令操作，元器件按垂直均匀分布。

A.VerticallyB.Distribute VerticallyC.Center VerticallyD.Distribute6.执行（）命令操作，元器件按顶端对齐。

A.Align RightB.Align TopC.Align LeftD.Align Bottom7.执行( )命令操作,元器件按低端对齐.A.Align RightB.Align TopC.Align LeftD.Align Bottom8.执行( )命令操作,元器件按左端对齐.Ａ.Align Right B.Align Top C.Align Left D.Align Bottom风嗯9、测试点报表的功能有（）。

A.搜集钻孔孔径B.搜集测试点的坐标C.搜集测试点名称D. 以上都是10.原理图设计时,按下( )可使元气件旋转90°。

A.回车键B.空格键C.X键D.Y键11、原理图设计时,实现连接导线应选择( )命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.Line12、要打开原理图编辑器,应执行( )菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic Library13、在原理图设计图样上放置的元器件是（）。

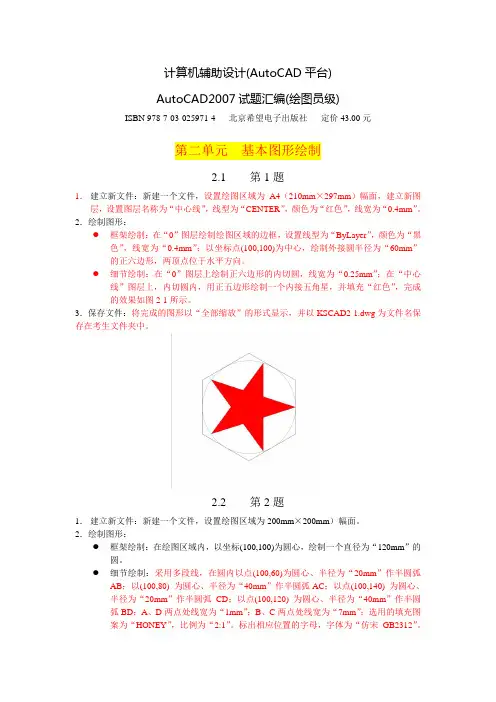

计算机辅助设计(AutoCAD平台)AutoCAD2007试题汇编(绘图员级)ISBN 978-7-03-025971-4 北京希望电子出版社定价43.00元第二单元基本图形绘制2.1 第1题1．建立新文件：新建一个文件，设置绘图区域为A4（210mm×297mm）幅面，建立新图层，设置图层名称为“中心线”，线型为“CENTER”，颜色为“红色”，线宽为“0.4mm”。

2．绘制图形：●框架绘制：在“0”图层绘制绘图区域的边框，设置线型为“ByLayer”，颜色为“黑色”，线宽为“0.4mm”；以坐标点(100,100)为中心，绘制外接圆半径为“60mm”的正六边形，两顶点位于水平方向。

●细节绘制：在“0”图层上绘制正六边形的内切圆，线宽为“0.25mm”；在“中心线”图层上，内切圆内，用正五边形绘制一个内接五角星，并填充“红色”，完成的效果如图2-1所示。

3．保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCAD2-1.dwg为文件名保存在考生文件夹中。

2.2 第2题1．建立新文件：新建一个文件，设置绘图区域为200mm×200mm）幅面。

2．绘制图形：●框架绘制：在绘图区域内，以坐标(100,100)为圆心，绘制一个直径为“120mm”的圆。

●细节绘制：采用多段线，在圆内以点(100,60)为圆心、半径为“20mm”作半圆弧AB；以(100,80) 为圆心、半径为“40mm”作半圆弧AC；以点(100,140) 为圆心、半径为“20mm”作半圆弧CD；以点(100,120) 为圆心、半径为“40mm”作半圆弧BD；A、D两点处线宽为“1mm”；B、C两点处线宽为“7mm”；选用的填充图案为“HONEY”，比例为“2:1”。

标出相应位置的字母，字体为“仿宋_GB2312”。

完成的效果如图2-2所示。

图中的尺寸不用标注。

3．保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCAD2-2.dwg为文件名保存在考生文件夹中。

软件资格考试计算机辅助设计师(基础知识、应用技术)合卷(中级)自测试题(答案在后面)一、基础知识（客观选择题，75题，每题1分，共75分）1、以下哪项不是软件工程的基本原则？（）A、模块化B、抽象C、可维护性D、可扩展性2、在软件生命周期中，需求分析阶段的主要任务是？（）A、确定软件需求B、设计软件架构C、编写软件代码D、测试软件功能3、在计算机辅助设计（CAD）中，以下哪种文件格式不是专门用于存储矢量图形数据的？A. DXFB. DWGC. SVGD. JPEG4、在使用CAD软件进行建筑设计时，下列哪一项不属于建筑信息建模（BIM）技术的应用范畴？A. 三维可视化B. 能耗分析C. 施工进度模拟D. 文档打印5、题目：在软件工程中，以下哪项不属于软件开发生命周期模型？A. 瀑布模型B. V形模型C. 面向对象模型D. 螺旋模型6、题目：在软件需求分析阶段，以下哪项工作不属于需求分析的任务？A. 收集需求B. 分析需求C. 验证需求D. 设计系统架构7、在面向对象设计中，以下哪个概念描述了将一个对象的状态和行为封装在一起，以隐藏内部实现细节的特性？A. 继承B. 封装C. 多态D. 多态性8、在软件开发过程中，以下哪个阶段不涉及具体的代码编写？A. 需求分析B. 系统设计C. 编码实现D. 测试验证9、题目：以下关于软件工程中软件开发生命周期的描述，错误的是：A. 软件开发生命周期是软件工程中的核心概念之一。

B. 软件开发生命周期包括需求分析、设计、编码、测试和维护等阶段。

C. 软件开发生命周期的每个阶段都是独立的，互不干扰。

D. 软件开发生命周期的方法和工具对软件质量有重要影响。

10、题目：以下关于面向对象编程（OOP）原则的描述，不正确的是：A. 封装（Encapsulation）是指将数据和操作数据的函数绑定在一起。

B. 继承（Inheritance）允许新的类从已有的类继承属性和方法。
