11.2中级制图员计算机绘图测试试题

.

页脚 国家职业技能鉴定统一考试

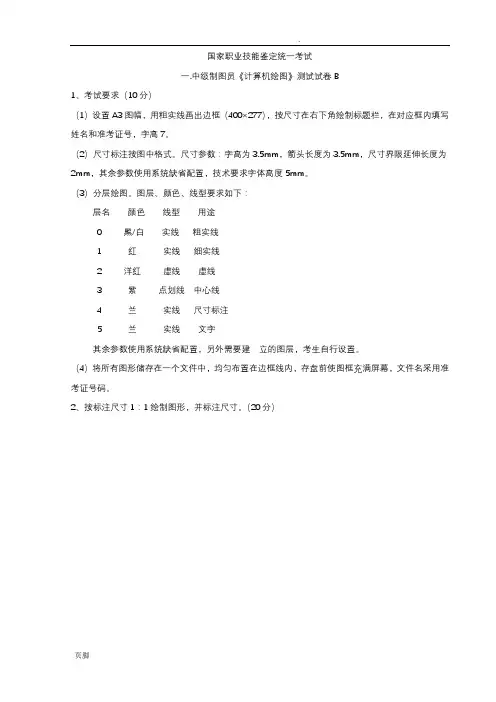

一.中级制图员《计算机绘图》测试试卷B

1、考试要求（10分）

（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。

（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。

（3）分层绘图。图层、颜色、线型要求如下：

层名 颜色 线型 用途

0 黑/白 实线 粗实线

1 红 实线 细实线

2 洋红 虚线 虚线

3 紫 点划线 中心线

4 兰 实线 尺寸标注

5 兰 实线 文字

其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。

（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。

2、按标注尺寸1：1绘制图形，并标注尺寸。（20分） .

页脚

3、按标注尺寸1：1抄画主左视图，补画俯视图（不标尺寸）。（30分）

4、按标注尺寸1：2抄画零件图，并标全尺寸、技术要求和粗糙度。（40分） .

页脚

国家职业技能鉴定统一考试

中级制图员《计算机绘图》测试试卷C

1、考试要求（10分）

（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。

（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。

中级制图员模拟考试题（附参考答案）

一、单选题（共100题，每题1分，共100分）

1.水平线在()面的投影反映实长

A、V面

B、H面

C、W面

D、以上都不是

正确答案：B

2.定义文字样式的命令是？()

A、TEXT

B、STYLE

C、TEXTDINE

D、STANDARD

正确答案：B

3.绘图时，尺寸线和尺寸界线所用的线型是()。

A、细实线

B、虚线

C、粗实线

D、细点画线

正确答案：A

4.工资一般不包括()。

A、工伤赔偿

B、奖金、津贴和补贴

C、计时工资、计件工资

D、延长工作时间的工资报酬

正确答案：A

5.将某部分结构用大于原图形所采用的比例画出，这种图形称为()。

A、断面图

B、剖视图

C、局部放大图

D、视图

正确答案：C

6.图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把()断开。

A、尺寸界线

B、尺寸线

C、数字

D、图线

正确答案：D

7.垂直于H面，倾斜于W面的平面称为()。

A、铅垂面 B、一般面

C、侧平面

D、水平面

正确答案：A

8.平行于H面的直线称()。

A、铅垂线

B、侧垂线

C、正垂线

D、水平线

正确答案：D

9.下面哪个命令可以绘制由若干直线和圆弧连接而成的不同宽度的曲线或折线，且它们是一个实体：()

A、PLINE

B、POLYGON

C、RECTANGLE

D、LINE

正确答案：A

10.平面图形的作图步骤中先画基准线，最后画()。

A、连接线段

B、非连接线段

C、已知线段

D、未知线段

正确答案：A

11.主视图反映了物体上、下、左、()的相对位置关系。

A、前

B、右

C、后

D、下

正确答案：B

12.将空间点A向H面投影，其标记为()。

A、a

B、A

C、a′

D、a〞

正确答案：D

13.图样上标注的尺寸，一般应由尺寸界线、()、尺寸数字组成。

A、尺寸线

B、尺寸箭头

C、尺寸箭头及其终端

D、尺寸线及其终端

中级制图员测试试题库及答案

1、粗牙普通螺纹的代号用“M公称直径”表示，其中公称直径是指( )。

A、顶径

B、底径

C、小径

D、大径

答案：D

2、正平线AB的投影ab平行于( )。

A、OX

B、OYH

C、OYW

D、OZ

答案：A

3、零件表面的位置与理论位置之间不可避免的会有误差，所允许的这种误差的最大变动量称为( )。

A、位置误差

B、位置公差

C、形位公差

D、形位误差

答案：B

4、可见轮廓线应该选用下列哪种线型( )

A、双点画线

B、细点划线

C、粗实线

D、虚线

答案：C

5、( )对象可以执行【拉长】命令中的【增量】选项。

A、弧

B、矩形

C、圆

D、圆柱

答案：A

6、用剖切面将机件完全剖开所得到的( )，称为全剖视图。

A、半剖视图

B、剖视图 C、局部剖视图

D、斜剖视图

答案：B

7、下列哪一组直线能在W面内反映实长( )。

A、正垂线和侧平线

B、水平线和侧平线

C、侧垂线和铅垂线

D、水平线和正垂线

答案：A

8、( )与左视图之间的投影规律是宽度一致。

A、三视图

B、后视图

C、主视图

D、俯视图

答案：D

9、如果通过放弃（UNDO）可以？( )

A、有选择的撤消多个操作

B、选择撤消任意一个步骤

C、撤消刚刚保存的操作， 保存的图形也自动删除

D、等同于命令 U

答案：D

10、垂直于H面的直线称( )。

A、水平线

B、铅垂线

C、正垂线

D、侧垂线

答案：B

11、在正等轴测图上，一般用( )轴方向表示物体的长度。

A、Y

B、Z

C、垂直于X

D、X

答案：D

12、普通螺纹的牙型角是( )。

A、30° B、60°

C、33°

D、45°

答案：B

13、以下哪些不属于三视图的投影规律( )

A、高平齐

B、长相等

C、长对正

D、宽相等

答案：B

14、机械图样中常用的( )有粗实线、细实线、虚线、波浪线等。

A、图线线型

B、图框格式

中级制图员习题库（附参考答案）

一、单选题（共100题，每题1分，共100分）

1.平面图形中确定线段形状的尺寸称为( )尺寸

A、定形

B、定位

C、位置

D、以上都不是

正确答案：A

2.三投影面体系中代号V表示( )。

A、后投影面

B、正投影面

C、侧投影面

D、水平投影面

正确答案：B

3.徒手画圆角时，先用目测在直角边的( )上选取圆心位置，使它与角的两边的距离等于圆角的半径大小，过圆心向两边引垂直线定出圆弧的起止点，并在分角线上也定出一个圆周点，然后把这3个点连成圆弧即可。

A、分角线

B、平行线

C、中点线

D、垂直线

正确答案：A

4.斜度的标注包括指引线、( )、斜度值。

A、斜度符号

B、符号

C、斜度

D、字母

正确答案：A

5.一般位置直线( )于三个投影面。

A、垂直

B、平行

C、倾斜

D、包含

正确答案：C 6.( )是用户与计算机绘图软件进行对话的区域，用户输入命令以及执行命令之后的提示信息均显示在该区域。

A、命令行

B、菜单

C、工具条

D、绘图区

正确答案：A

7.设置光标大小需在【选项】对话框中的( )选项卡中设置。

A、显示

B、打开和保存

C、草图

D、系统

正确答案：A

8.用计算机绘图时，栅格捕捉的作用是为了得到屏幕上( )。

A、准确的坐标点

B、图形的特性

C、线段的端点

D、两点间的距离

正确答案：A

9.( )是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。

A、道德

B、宪法

C、各种规章纪律

D、人生观

正确答案：A

10.若选择了“清除屏幕”后，以下哪个部分不会显示在绘图界面中？( )

A、状态栏

B、命令窗口

C、菜单栏

D、工具栏

正确答案：D

11.按简化伸缩系数1画图，正等轴测图比原图( )倍。

A、放大2 B、放大1.22

C、放大1

D、放大1.5

正确答案：B

12.比例2：1是( )。

A、缩小比例
