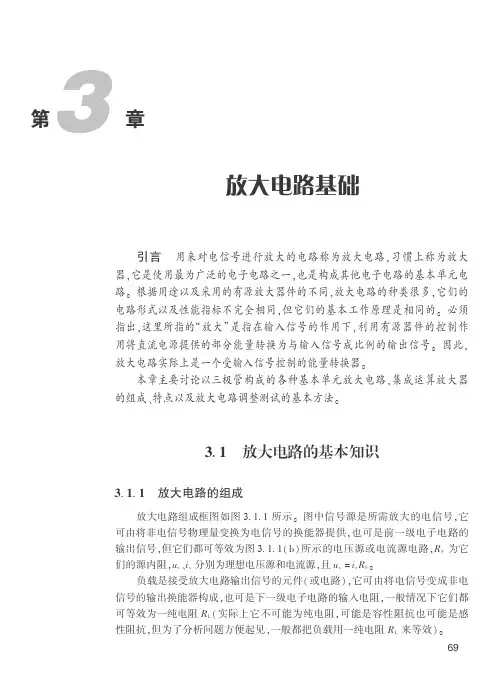

第3章放大电路基础 引言 用来对电信号进行放大的电路称为放大电路，习惯上称为放大器，它是使用最为广泛的电子电路之一，也是构成其他电子电路的基本单元电路。
根据用途以及采用的有源放大器件的不同，放大电路的种类很多，它们的电路形式以及性能指标不完全相同，但它们的基本工作原理是相同的。
必须指出，这里所指的“放大”是指在输入信号的作用下，利用有源器件的控制作用将直流电源提供的部分能量转换为与输入信号成比例的输出信号。
因此，放大电路实际上是一个受输入信号控制的能量转换器。
本章主要讨论以三极管构成的各种基本单元放大电路，集成运算放大器的组成、特点以及放大电路调整测试的基本方法。
3畅1 放大电路的基本知识3畅1畅1 放大电路的组成 放大电路组成框图如图３畅１畅１所示。
图中信号源是所需放大的电信号，它可由将非电信号物理量变换为电信号的换能器提供，也可是前一级电子电路的输出信号，但它们都可等效为图３畅１畅１（ｂ）所示的电压源或电流源电路，RＳ为它们的源内阻，uｓ、iｓ分别为理想电压源和电流源，且uｓ＝iｓRＳ。
负载是接受放大电路输出信号的元件（或电路），它可由将电信号变成非电信号的输出换能器构成，也可是下一级电子电路的输入电阻，一般情况下它们都可等效为一纯电阻RＬ（实际上它不可能为纯电阻，可能是容性阻抗也可能是感性阻抗，但为了分析问题方便起见，一般都把负载用一纯电阻RＬ来等效）。
96图３畅１畅１ 放大电路组成框图（ａ）放大电路结构示意图 （ｂ）信号源等效电路 （ｃ）多级放大电路 信号源和负载不是放大电路的本体，但由于实际电路中信号源内阻R Ｓ及负载电阻R Ｌ不是定值，因此它们都会对放大电路的工作产生一定的影响，特别是它们与放大电路之间的连接方式（称耦合方式），将会直接影响到放大电路的正常工作。
直流电源用以供给放大电路工作时所需要的能量，其中一部分能量转变为输出信号输出，还有一部分能量消耗在放大电路中的电阻、器件等耗能元器件中。
