NACE0.33K10V3X5.5TR13F中文资料

  • 格式：pdf
  • 大小：129.65 KB
  • 文档页数：3

1
®
NIC COMPONENTS CORP. ww www www www
Surface Mount Aluminum Electrolytic Capacitors
NACE Series
FEATURES
•CYLINDRICAL V-CHIP CONSTRUCTION
• LOW COST, GENERAL PURPOSE, 2000 HOURS AT 85O C •NEW EXP ANDED CV RANGE (up to 6800µF)•ANTI-SOLVENT (2 MINUTES)
•DESIGNED FOR AUTOMATIC MOUNTING AND REFLOW SOLDERING
CHARACTERISTICS
*See standard products and case size table for items available in 10% tolerance
Rated Voltage Range 4.0 ~ 100Vdc Rate Capacitance Range 0.1 ~ 6,800µF
Oerating Temp. Range -40°C ~ +85°C
Capacitance Tolerance ±20% (M), ±10%Max. Leakage Current After 2 Minutes @ 20°C
0.01CV or 3µA whichever is greater
Tan δ @120Hz/20°C W.V . (Vdc) 4.0 6.31016253550631003mm Dia.0.400.350.240.190.160.140.14--4 ~ 6.3mm Dia.0.350.260.200.160.140.120.100.100.108x6.5mm Dia.-0.250.260.200.160.140.12
-0.108mm Dia. ~ up
C<1000µF 0.400.300.240.200.160.140.12
0.120.10C<1500µF -0.310.250.21-0.15---C<2200µF -0.320.32-0.18----C<3300µF -0.34-0.24-----C<4700µF --0.36------C<6800µF -0.40-------Low Temperature Stability
Impedance Ratio @ 120Hz
W.V . (Vdc) 4.0 6.31016253550
63100Z-25°C/Z+20°C 7332222
22Z-40°C/Z+20°C 1586443333
Load Life Test
85°C 2,000 Hours
Capacitance Change Within ± 25% of initial measured value
Tan δLess than 200% of specifi ed max. value
Leakage Current Less than specifi ed max. value NACE 101 M 16V 6.3x5.5 TR 13 F
RoHS Compliant
97% Sn (min.), 3% Bi (max.) 330mm (13”) Reel Tape & Reel Size in mm Working Voltage
Tolerance Code M=20%, K=10% Capacitance Code in µF , fi rst 2 digits are signifi cant Third digit is no. of zeros, “R” indicates decimal for values under 10µF Series
PART NUMBER SYSTEM
RoHS
Compliant
includes all homogeneous materials *See Part Number System for Details PRECAUTIONS
Please review the notes on correct use, safety and precautions found on pages T10 & T11
of NIC’s Electrolytic Capacitor catalog . Also found at /precautions
If in doubt or uncertainty, please review your specifi c application - process details with
NIC’s technical support personnel: tpmg@
2
MAXIMUM RIPPLE CURRENT O MAXIMUM ESR
O Surface Mount Aluminum Electrolytic Capacitors
NACE Series
STANDARD PRODUCT AND CASE SIZE TABLE DφxL (mm)
*Items available in optional 10% tolerance
Surface Mount Aluminum Electrolytic Capacitors NACE Series
+ -
3。

合集下载

贴片电容介电材质简介

贴片电容介电材质简介

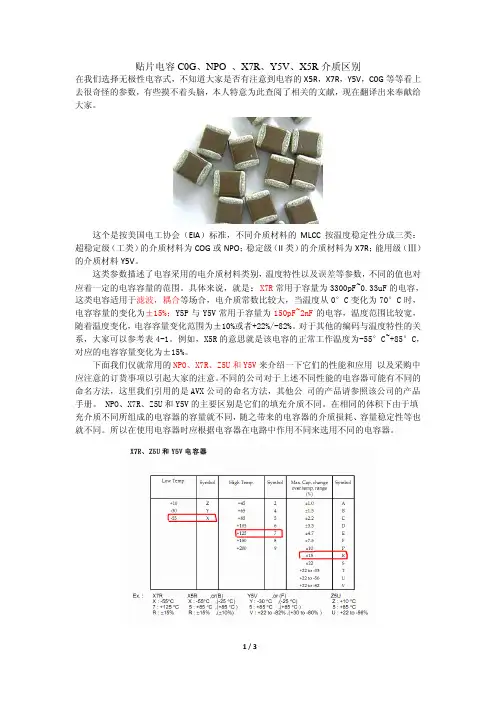

贴片电容C0G、NPO 、X7R、Y5V、X5R介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，C0G等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。

这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。

具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。

对于其他的编码与温度特性的关系，大家可以参考表4-1。

例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用 以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公 司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

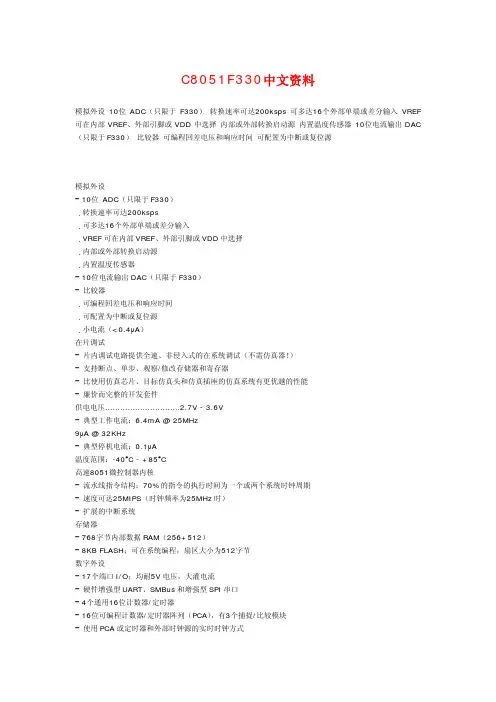

C8051F330中文资料
